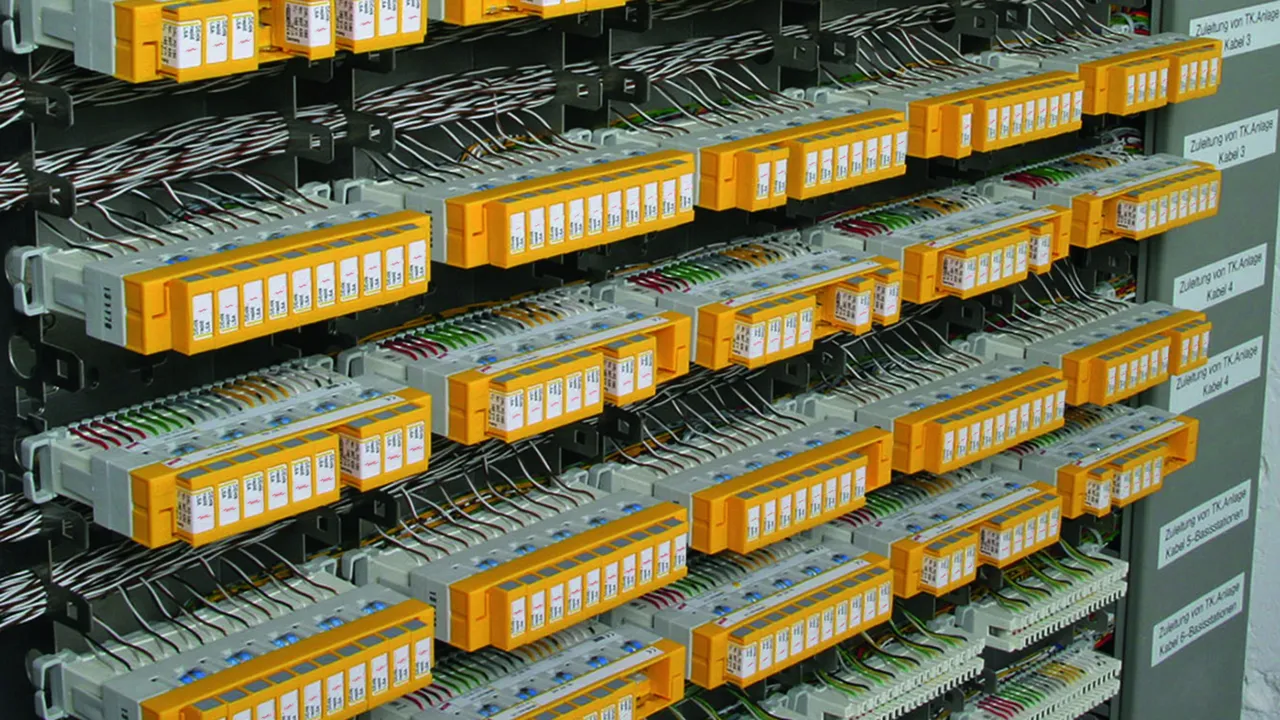

Parafoudre DEHNrapid LSA

Protection adaptable pour 1 à 10 paires pour systèmes LSA de la série 2/10
La barrette de sectionnement LSA intégrée dans le parafoudre permet d'effectuer le sectionnement et le brassage
Système modulaire, la réalisation d’un parafoudre combiné est possible

Details

Protection combinée contre la foudre pour barrettes de raccordement LSA.

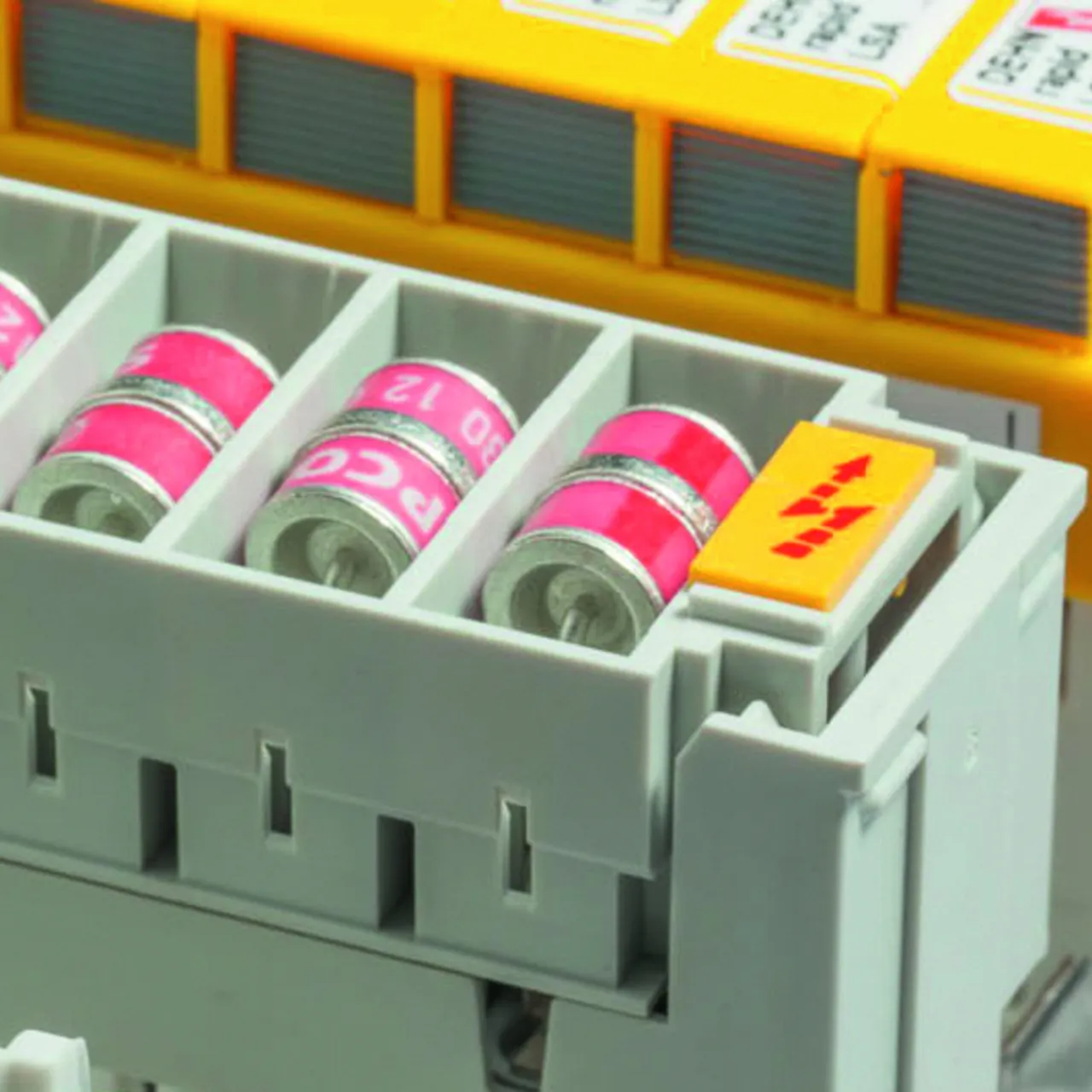

lorem ipsum — Protection combinée contre la foudre pour barrettes de raccordement LSA.

Parafoudres enfichables sous forme de blocs de protection raccordés par des barrettes de raccordement ou de sectionnement.

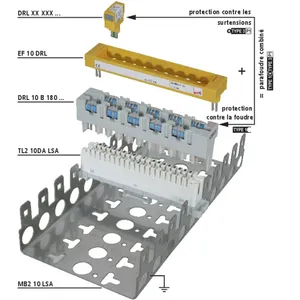

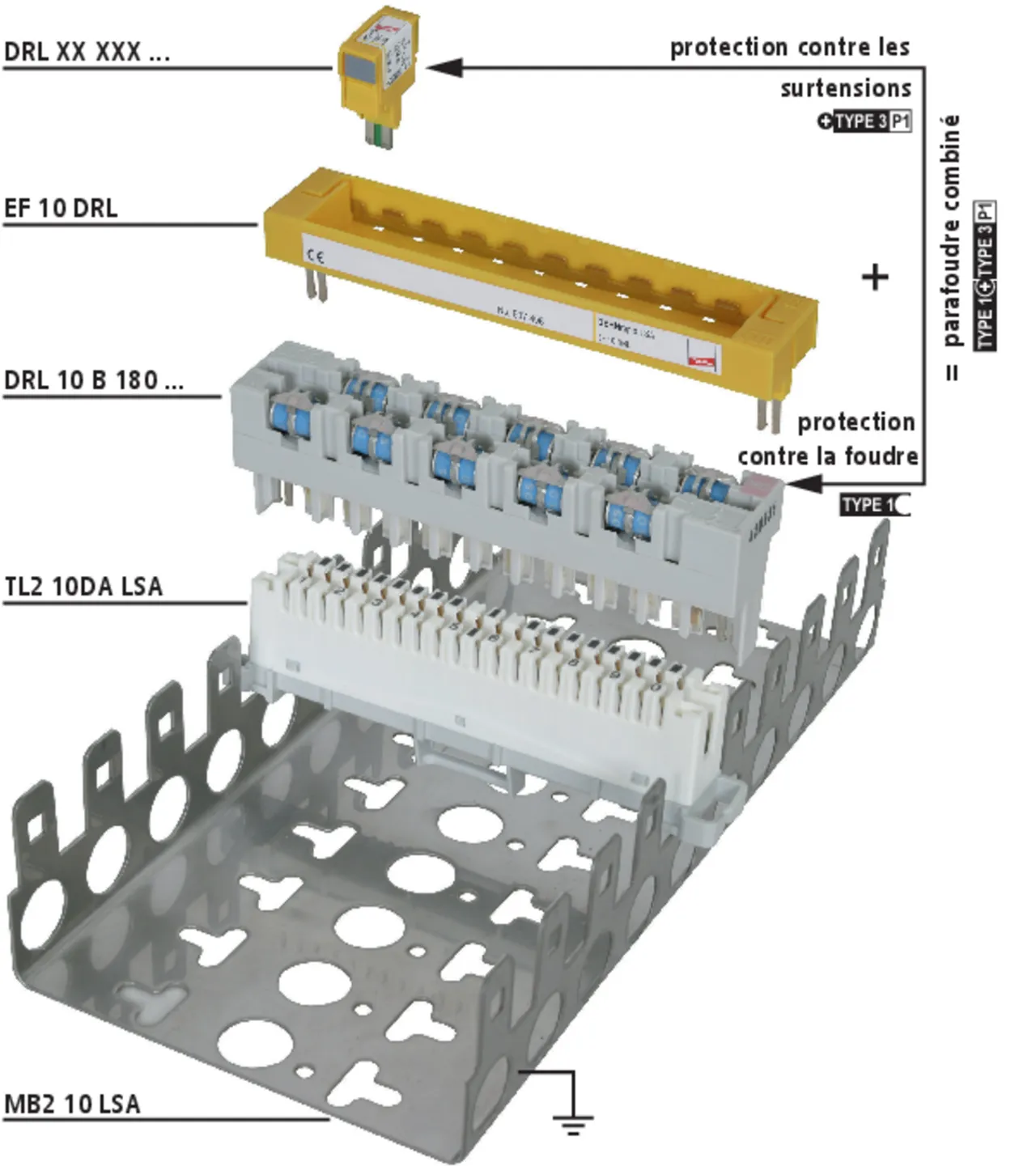

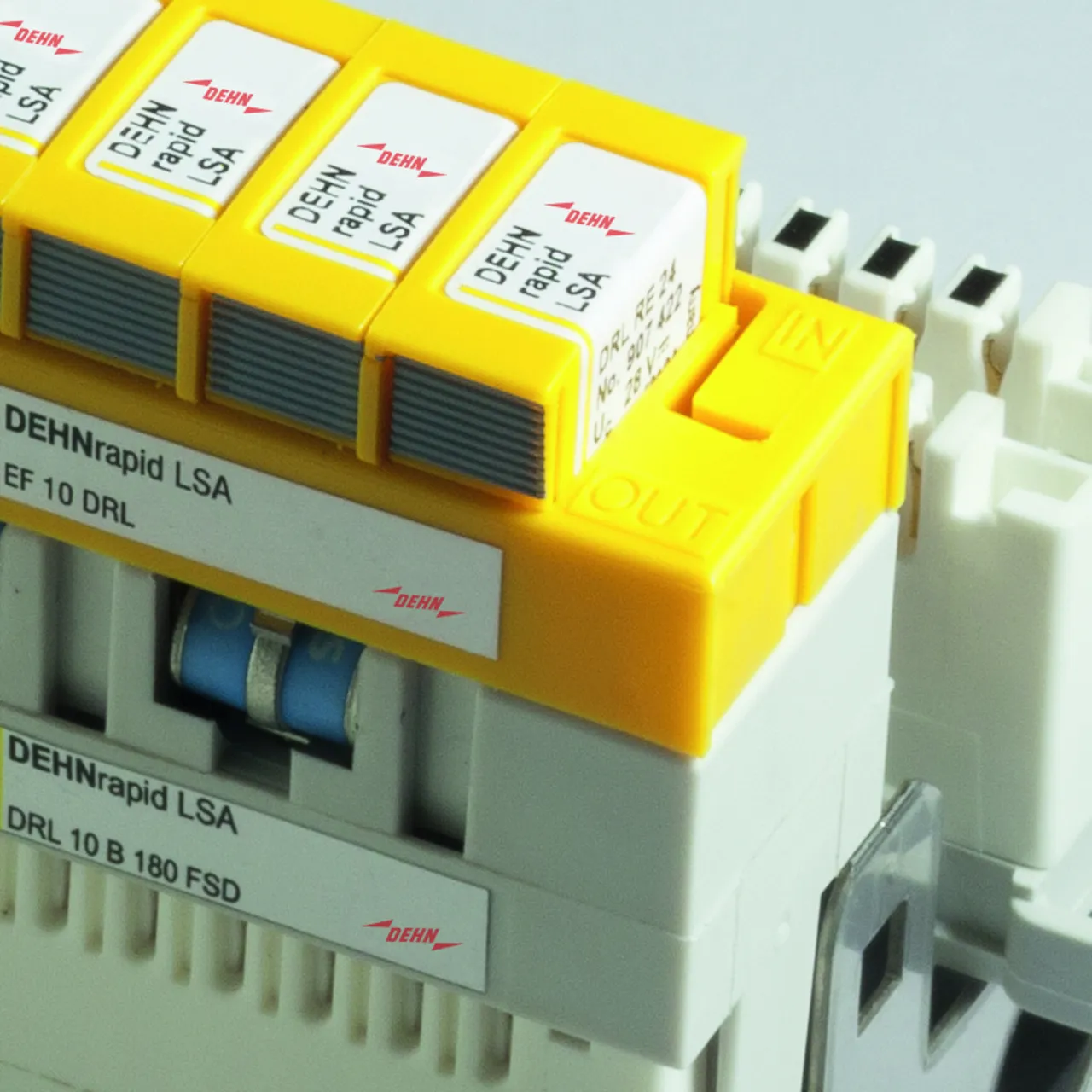

Système modulaire comprenant le chargeur avec les éclateurs à gaz, le châssis de mise à la terre et les modules de protection.

Chargeur résistant aux courants de foudre, équipé d’éclateurs à gaz. Indication optique de défaut et fonction « fail-safe » en option.

Modules de protection contre les surtensions pour une protection optimale des équipements terminaux.

DRL 10 B

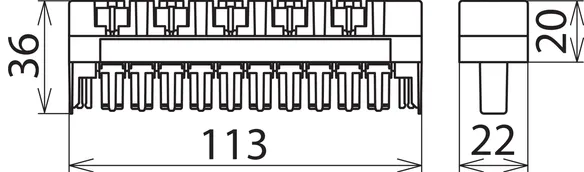

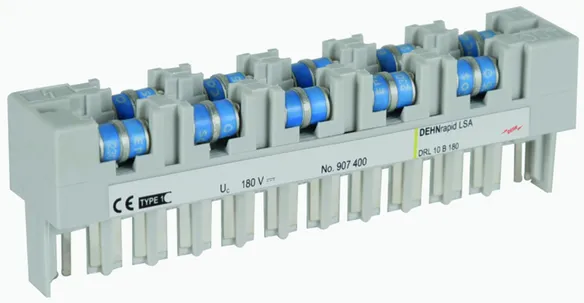

Chargeur DRL 10 paires résistant aux courants de foudre avec éclateurs à gaz tripolaires pour presque toutes les applications, transformable avec des protections antisurtension enfichables DRL en parafoudre combiné. Les contacts de déconnexion intégrés permettent d'effectuer des tests, des mesures et des brassages même si la protection antisurtension est enfichée.

1 Produkt

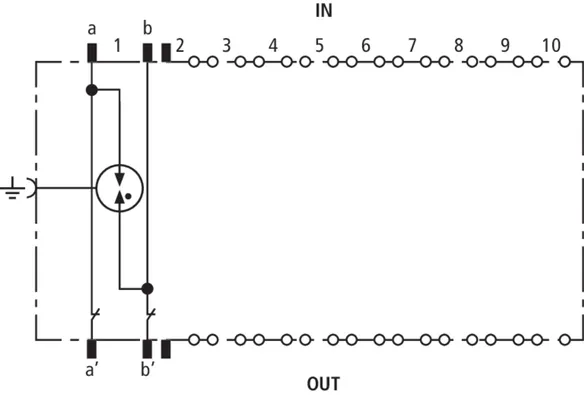

Art.-Nr. 907400 DRL 10 B 180

GTIN 4013364107557, Zolltarifnr. (EU): 85363010, Bruttogewicht: 69.90 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Tension d’utilisation permanente max DC: 180 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL 10 B 180
Référence: 907400
ou équivalent

Zertifikate

Technische Daten

Classe SPD	G
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	≤ 0,005 ohm
Enfichable dans	barrette de sectionnement LSA 2/10

Classe SPD	G
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 500 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 500 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 450 V
Impédance série par conducteur	≤ 0,005 ohm
Capacité cond-cond (C)	≤ 5 pF
Capacité cond-terre (C)	≤ 5 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 10
Enfichable dans	barrette de sectionnement LSA 2/10
Mise à la terre par	l'étrier de montage
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	gris
Normes de test	CEI 61643-21/EN 61643-21

Artikel 907400 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907400 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

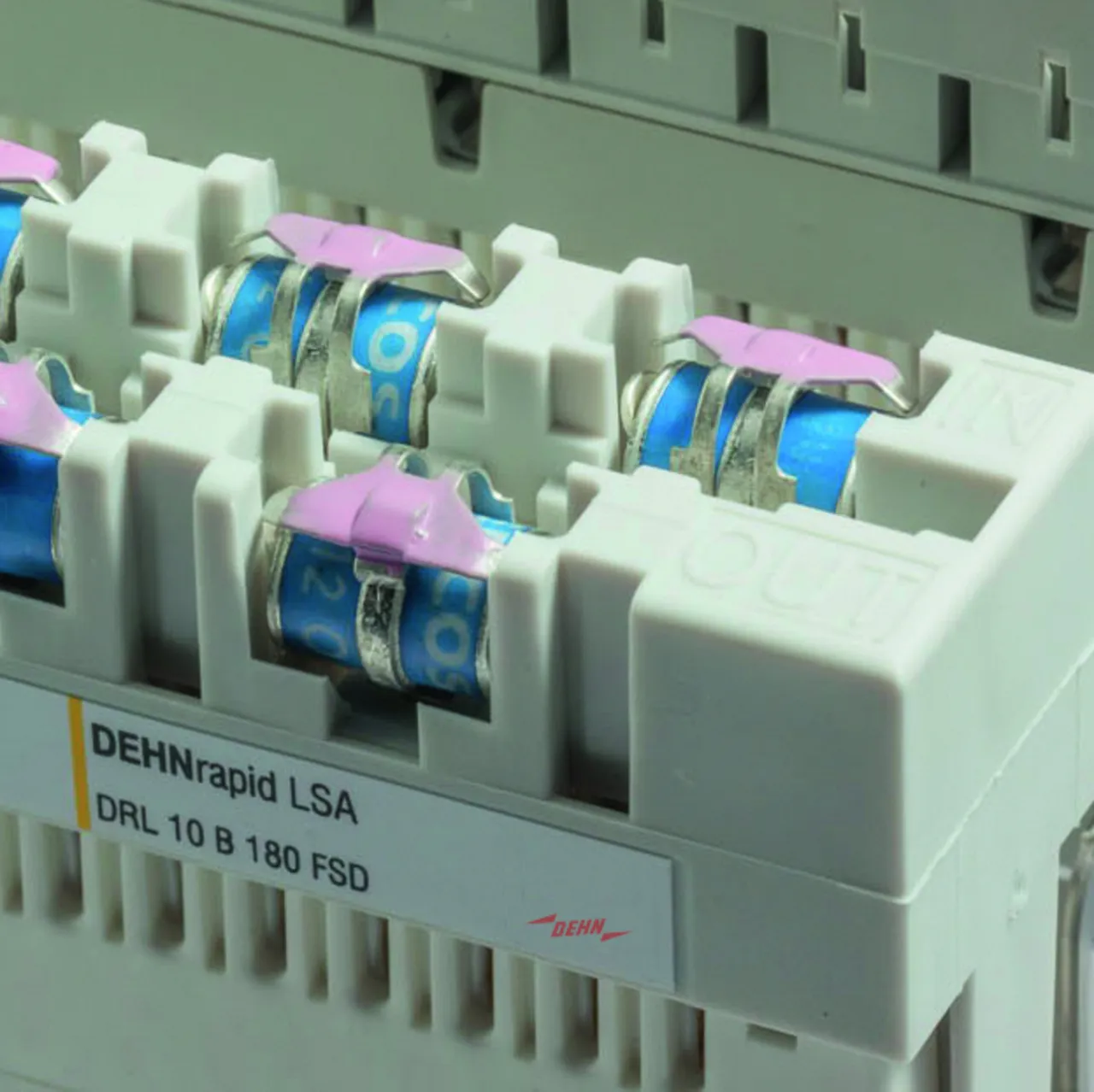

DRL 10 B FSD

Chargeur DRL 10 paires résistant aux courants de foudre pour presque toutes les applications, transformable avec des protections antisurtension enfichables DRL en parafoudre combiné. Les contacts d'ouverture intégrés permettent d'effectuer des tests, des mesures et des brassages même si la protection anti-surtension est enfichée. Les éclateurs à gaz tripolaires disposent d'une fonction « fail-safe » avec indication optique de défaut.

1 Produkt

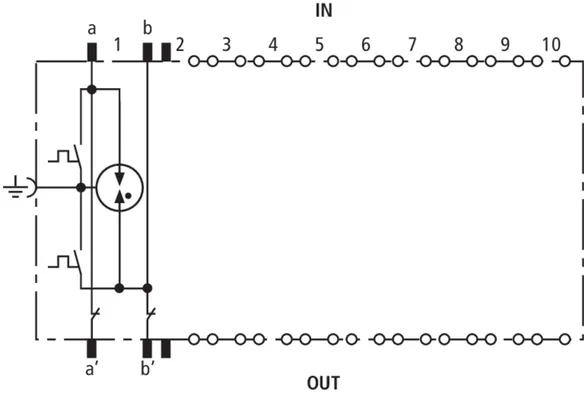

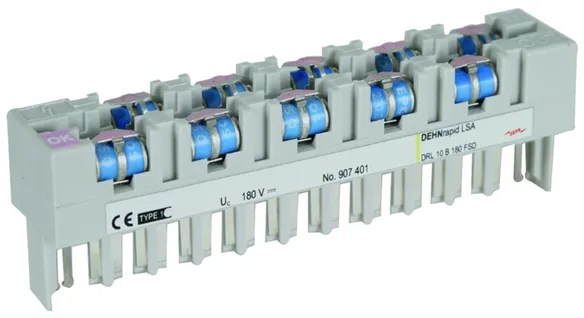

Art.-Nr. 907401 DRL 10 B 180 FSD

GTIN 4013364107564, Zolltarifnr. (EU): 85363010, Bruttogewicht: 74.30 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Tension d’utilisation permanente max DC: 180 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL 10 B 180 FSD
Référence: 907401
ou équivalent

Zertifikate

Technische Daten

Classe SPD	G
Indication de défaut	optique par changement de couleur
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	≤ 0,005 ohm
Enfichable dans	barrette de sectionnement LSA 2/10

Classe SPD	G
Indication de défaut	optique par changement de couleur
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 500 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 500 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 450 V
Impédance série par conducteur	≤ 0,005 ohm
Capacité cond-cond (C)	≤ 5 pF
Capacité cond-terre (C)	≤ 5 pF
Comportement «fail-safe»	Éclateurs à gaz avec contacts à ressort
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 10
Enfichable dans	barrette de sectionnement LSA 2/10
Mise à la terre par	l'étrier de montage
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	gris
Normes de test	CEI 61643-21/EN 61643-21

Artikel 907401 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907401 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

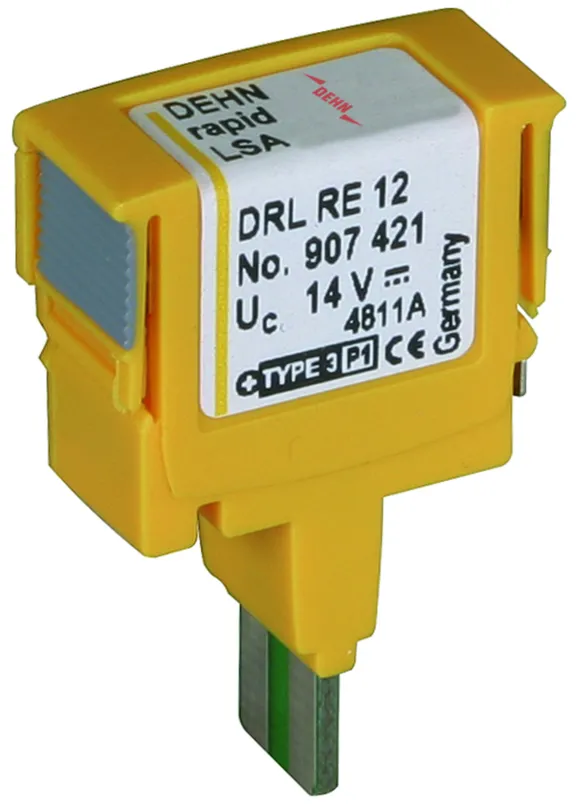

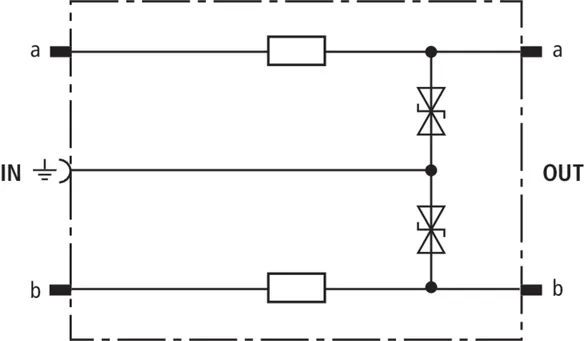

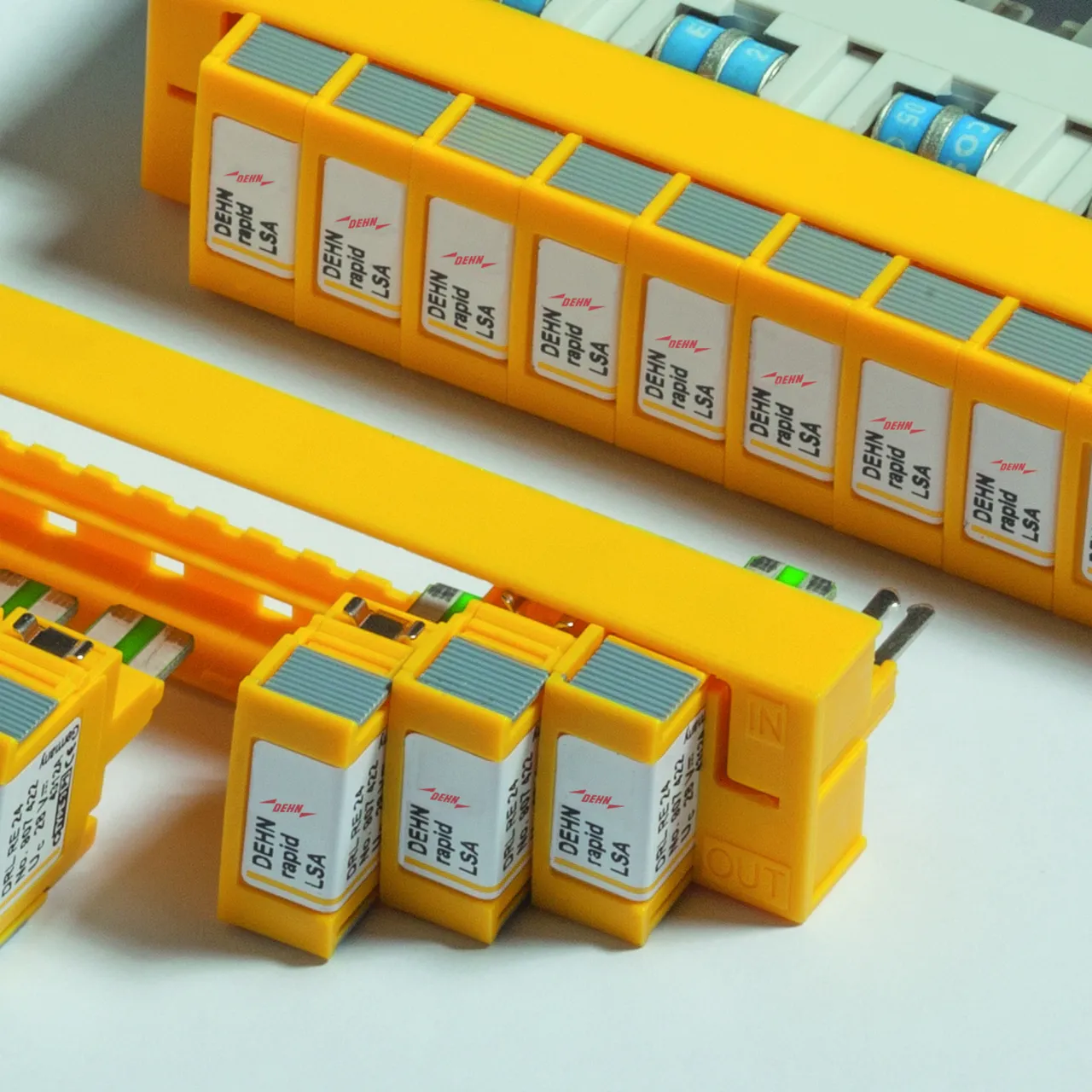

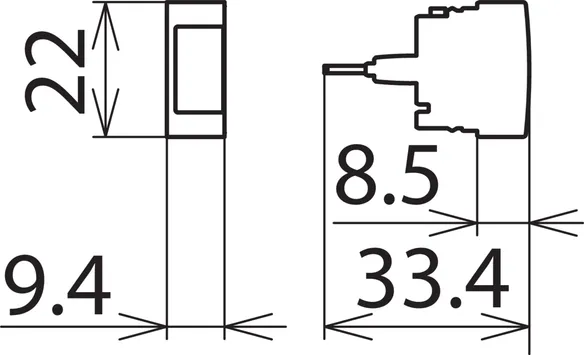

DRL RE

Protection enfichable pour une paire coordonnée énergétiquement avec le chargeur DRL pour une protection des équipements terminaux avec impédances de découplage. Particulièrement approprié pour les circuits de signaux avec niveau de tension commun. Mise à la terre par EF 10 DRL. Seulement pour barrettes de sectionnement ou chargeur DRL.

5 Produkte

Art.-Nr. 907421 DRL RE 12

GTIN 4013364107618, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Tension d’utilisation permanente max DC: 14 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RE 12
Référence: 907421
ou équivalent

Zertifikate

Technische Daten

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	14 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	2,7 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	14 V
Tension d’utilisation permanente max AC (U_C )	9,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 45 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 36 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 19 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	2,7 MHz
Capacité cond-cond (C)	≤ 1 nF
Capacité cond-terre (C)	≤ 2 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Mise à la terre par	châssis de mise à la terre
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Artikel 907421 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907421 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

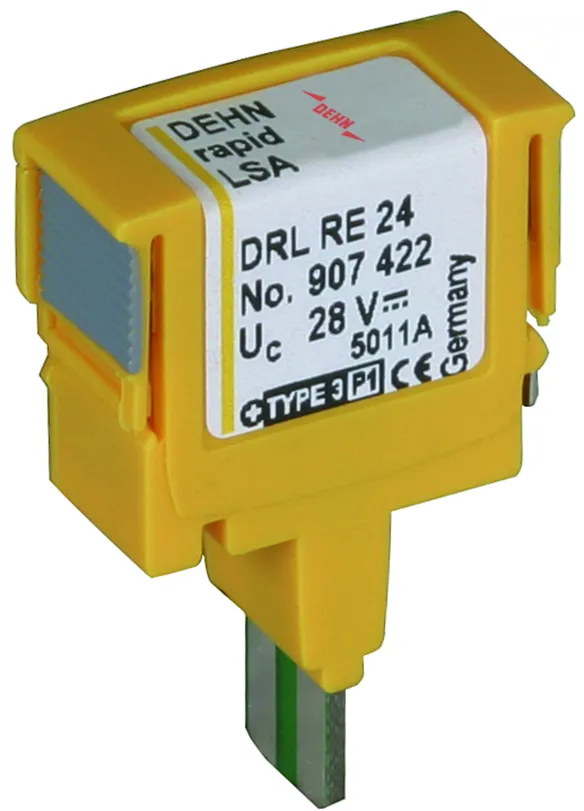

Art.-Nr. 907422 DRL RE 24

GTIN 4013364107625, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Tension d’utilisation permanente max DC: 28 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RE 24
Référence: 907422
ou équivalent

Zertifikate

Technische Daten

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	28 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	4,5 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	28 V
Tension d’utilisation permanente max AC (U_C )	19,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 65 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 72 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 38 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	4,5 MHz
Capacité cond-cond (C)	≤ 0,55 nF
Capacité cond-terre (C)	≤ 1,1 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Mise à la terre par	châssis de mise à la terre
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Artikel 907422 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907422 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907423 DRL RE 48

GTIN 4013364107632, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Tension d’utilisation permanente max DC: 54 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RE 48
Référence: 907423
ou équivalent

Zertifikate

Technische Daten

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	54 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	6,8 ohm
Bande passante cond-terre (f_G )	7,35 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	54 V
Tension d’utilisation permanente max AC (U_C )	38 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 95 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 135 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 70 V
Impédance série par conducteur	6,8 ohm
Bande passante cond-terre (f_G )	7,35 MHz
Capacité cond-cond (C)	≤ 350 pF
Capacité cond-terre (C)	≤ 700 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Mise à la terre par	châssis de mise à la terre
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Artikel 907423 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907423 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

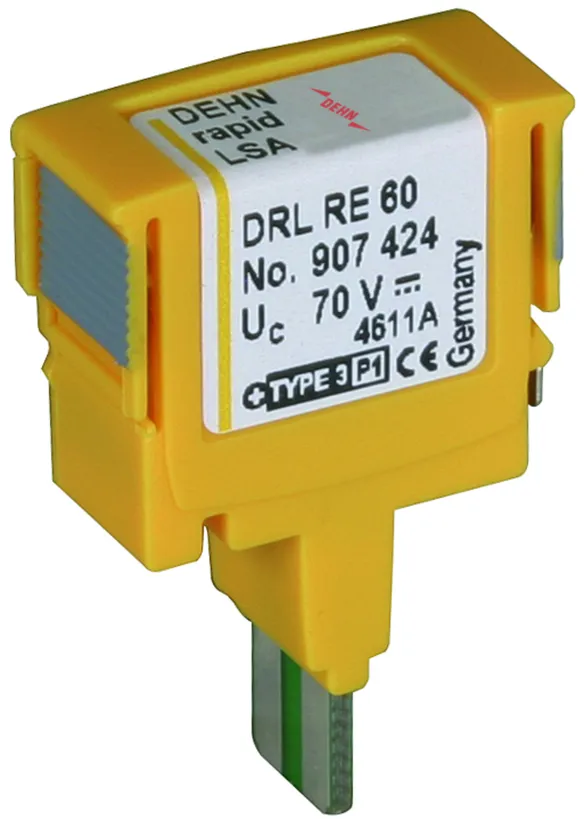

Art.-Nr. 907424 DRL RE 60

GTIN 4013364107649, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Tension d’utilisation permanente max DC: 70 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RE 60
Référence: 907424
ou équivalent

Zertifikate

Technische Daten

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	70 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	6,8 ohm
Bande passante cond-terre (f_G )	10,5 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	60 V
Tension d’utilisation permanente max DC (U_C )	70 V
Tension d’utilisation permanente max AC (U_C )	49,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 115 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 185 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 95 V
Impédance série par conducteur	6,8 ohm
Bande passante cond-terre (f_G )	10,5 MHz
Capacité cond-cond (C)	≤ 250 pF
Capacité cond-terre (C)	≤ 500 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Mise à la terre par	châssis de mise à la terre
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Artikel 907424 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907424 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

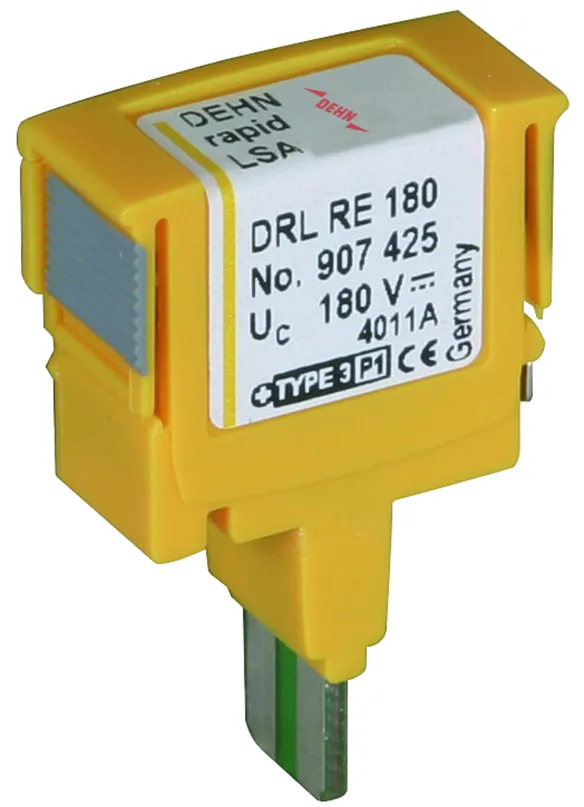

Art.-Nr. 907425 DRL RE 180

GTIN 4013364107656, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Tension d’utilisation permanente max DC: 180 V
Courant nominal: 0,1 A

produit : DEHN
Type: DRL RE 180
Référence: 907425
ou équivalent

Zertifikate

Technische Daten

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	42 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 280 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 500 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 270 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	42 MHz
Capacité cond-cond (C)	≤ 50 pF
Capacité cond-terre (C)	≤ 80 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Mise à la terre par	châssis de mise à la terre
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Artikel 907425 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907425 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

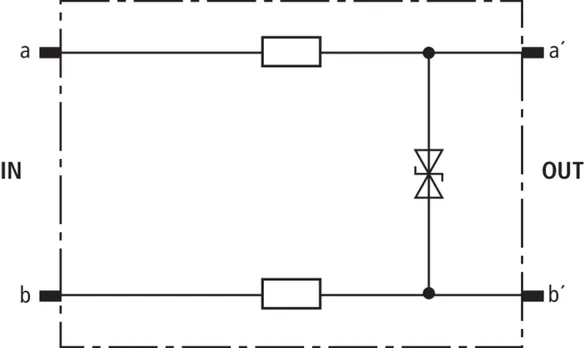

DRL RD

Protection antisurtension enfichable pour 1 paire de conducteurs (DA), coordonné énergétiquement avec le chargeur DRL comme protection des équipements terminaux. Bas niveau de protection conducteur-conducteur pour interfaces sans potentiel. Montage avec EF 10 DRL. Installation recommandée uniquement en complément du chargeur DRL.

5 Produkte

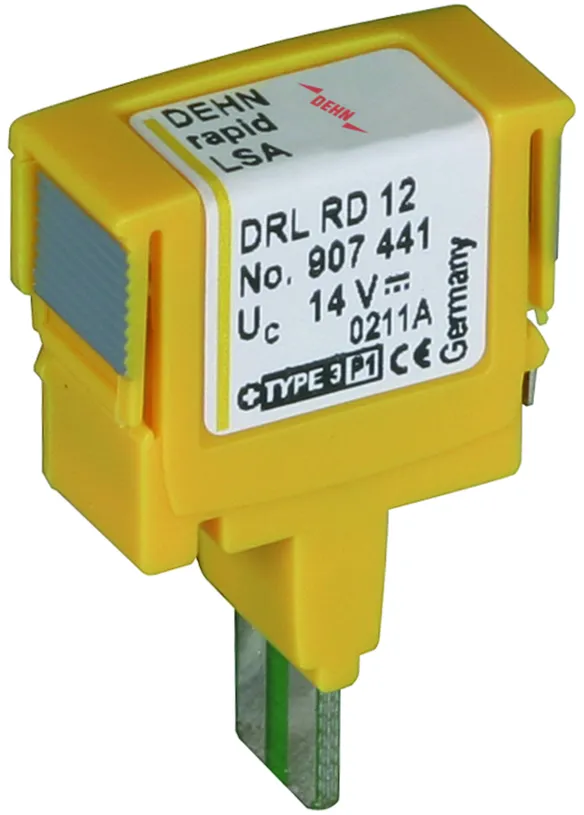

Art.-Nr. 907441 DRL RD 12

GTIN 4013364107694, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Tension d’utilisation permanente max DC: 14 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RD 12
Référence: 907441
ou équivalent

Zertifikate

Technische Daten

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	14 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	2,2 ohm
Bande passante cond-cond (f_G )	2,7 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	14 V
Tension d’utilisation permanente max AC (U_C )	9,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 18 V
Impédance série par conducteur	2,2 ohm
Bande passante cond-cond (f_G )	2,7 MHz
Capacité cond-cond (C)	≤ 2,0 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Artikel 907441 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907441 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

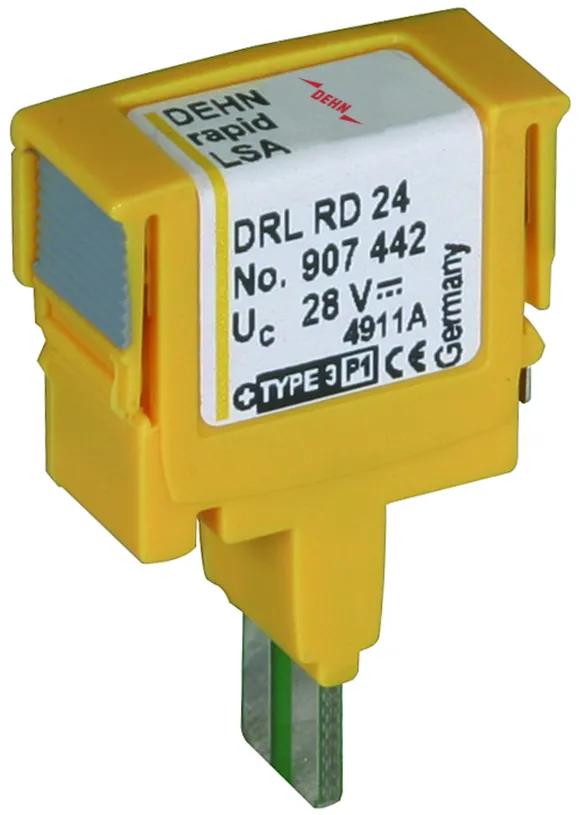

Art.-Nr. 907442 DRL RD 24

GTIN 4013364107700, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Tension d’utilisation permanente max DC: 28 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RD 24
Référence: 907442
ou équivalent

Zertifikate

Technische Daten

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	28 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	2,2 ohm
Bande passante cond-cond (f_G )	5,4 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	28 V
Tension d’utilisation permanente max AC (U_C )	19,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 36 V
Impédance série par conducteur	2,2 ohm
Bande passante cond-cond (f_G )	5,4 MHz
Capacité cond-cond (C)	≤ 1,1 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Artikel 907442 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907442 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

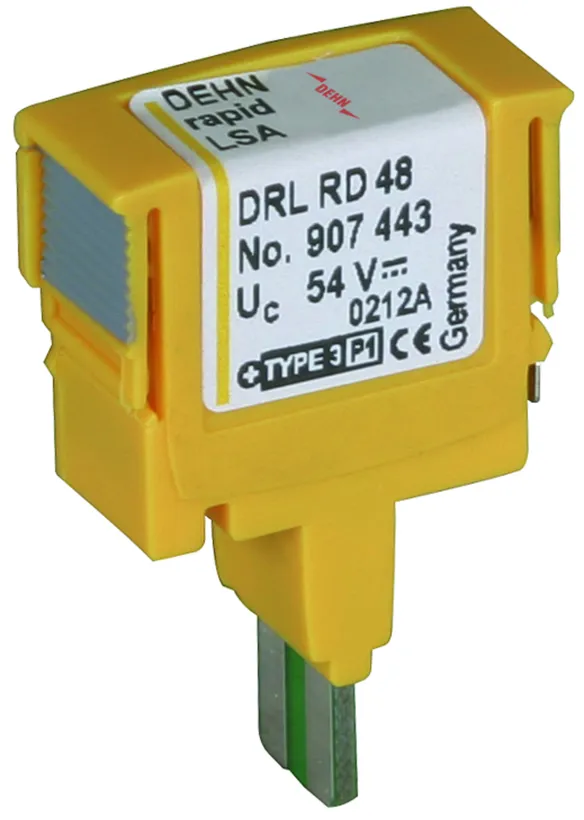

Art.-Nr. 907443 DRL RD 48

GTIN 4013364107717, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Tension d’utilisation permanente max DC: 54 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RD 48
Référence: 907443
ou équivalent

Zertifikate

Technische Daten

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	54 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	7,8 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	54 V
Tension d’utilisation permanente max AC (U_C )	38 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 70 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	7,8 MHz
Capacité cond-cond (C)	≤ 700 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Artikel 907443 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907443 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

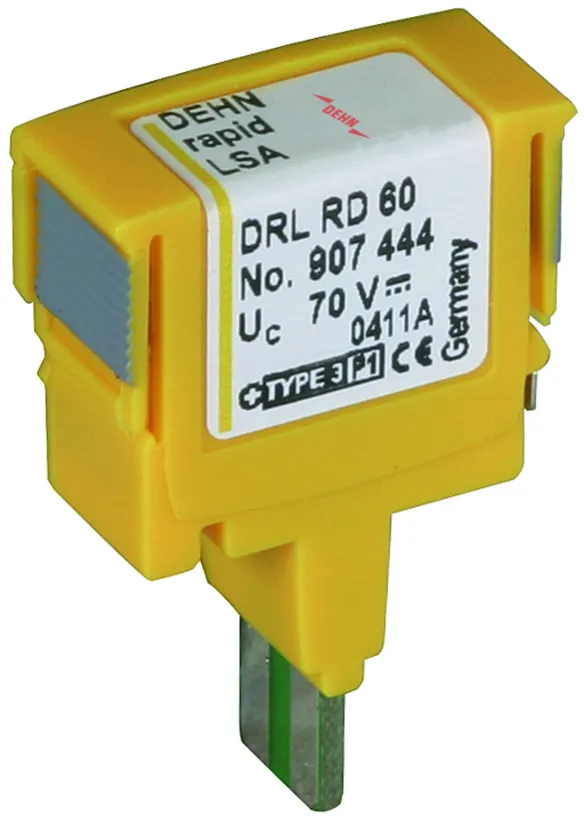

Art.-Nr. 907444 DRL RD 60

GTIN 4013364107724, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Tension d’utilisation permanente max DC: 70 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RD 60
Référence: 907444
ou équivalent

Zertifikate

Technische Daten

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	70 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	11 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	60 V
Tension d’utilisation permanente max DC (U_C )	70 V
Tension d’utilisation permanente max AC (U_C )	49,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 95 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	11 MHz
Capacité cond-cond (C)	≤ 500 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Artikel 907444 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907444 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

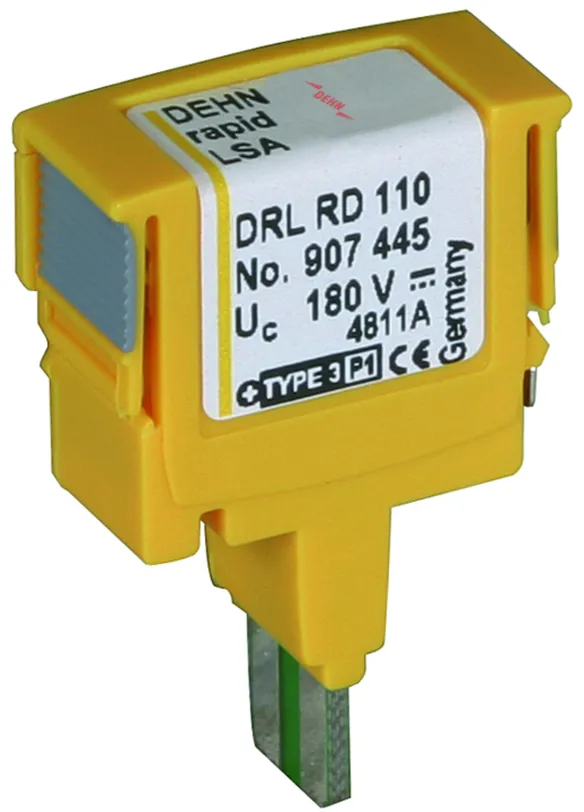

Art.-Nr. 907445 DRL RD 110

GTIN 4013364118461, Zolltarifnr. (EU): 85363010, Bruttogewicht: 3.30 g, VPE: 10.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Tension d’utilisation permanente max DC: 180 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RD 110
Référence: 907445
ou équivalent

Zertifikate

Technische Daten

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	20 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	110 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 250 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	20 MHz
Capacité cond-cond (C)	≤ 200 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Artikel 907445 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907445 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DRL PD

Protection antisurtension enfichable pour 1 paire de conducteurs (DA), coordonné énergétiquement avec chargeur DRL comme protection combinée des équipements terminaux. Bas niveau de protection conducteur-conducteur et protection contre les surintensités intégrés pour ADSL, RNIS (ISDN) U_ko ou conducteurs a/b. Montage avec EF 10 DRL. Installation recommandée uniquement en complément du chargeur DRL.

1 Produkt

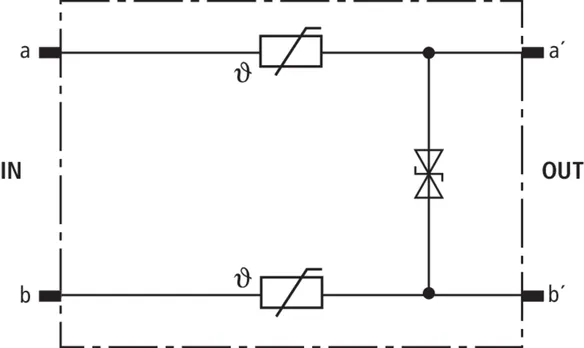

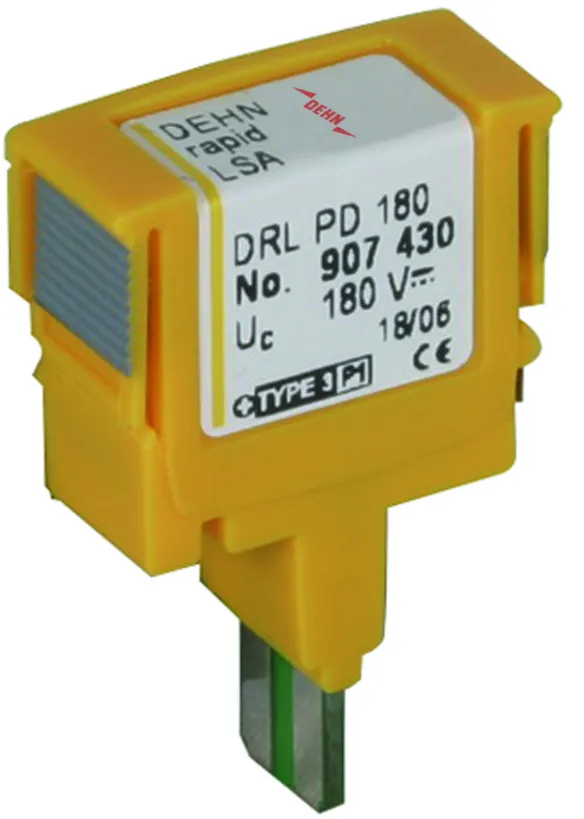

Art.-Nr. 907430 DRL PD 180

GTIN 4013364107670, Zolltarifnr. (EU): 85363010, Bruttogewicht: 3.90 g, VPE: 10.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Tension d’utilisation permanente max DC: 180 V
Courant nominal: 0,1 A

produit : DEHN
Type: DRL PD 180
Référence: 907430
ou équivalent

Technische Daten

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	10 ohm +/- 15 %
Bande passante cond-cond (f_G )	61 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B...

Classe SPD	O
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 270 V
Impédance série par conducteur	10 ohm +/- 15 %
Bande passante cond-cond (f_G )	61 MHz
Capacité cond-cond (C)	≤ 80 pF
Version	Protection antisurtension intégrée
Température d'utilisation (T_U )	0 °C ... +70 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Artikel 907430 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907430 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

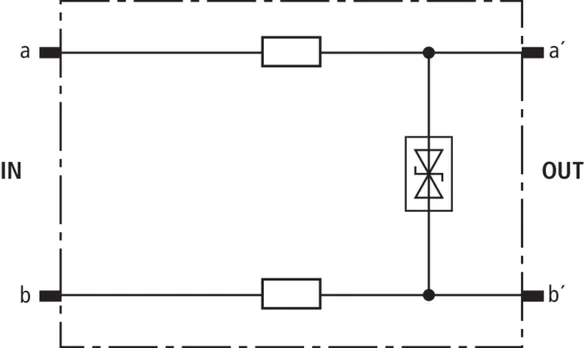

DRL HD

Protection antisurtension enfichable pour 1 paire de conducteurs (DA), coordonnée énergétiquement avec le chargeur DRL comme protection combinée des équipements terminaux pour transmissions haute fréquence tel que G.703 ou RNIS U_2m, S_2m et S₀. Montage avec EF 10 DRL. Installation recommandée uniquement en complément du chargeur DRL.

1 Produkt

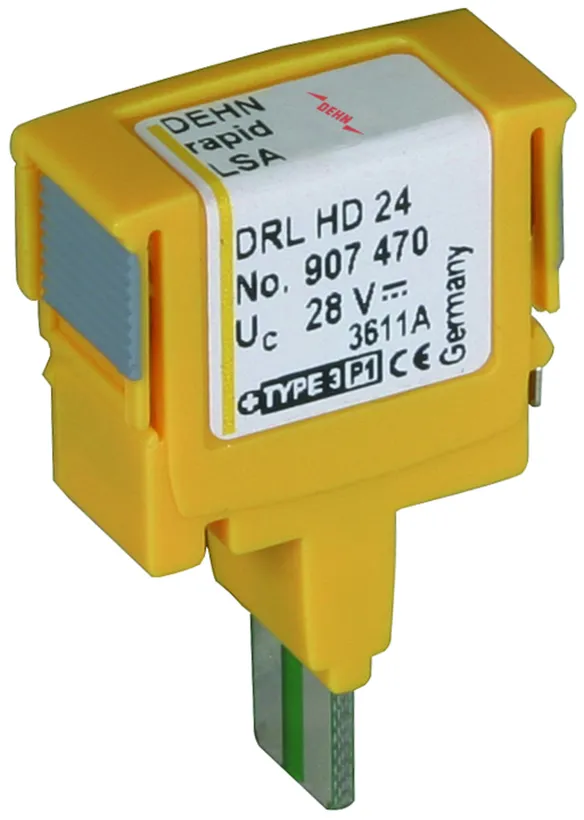

Art.-Nr. 907470 DRL HD 24

GTIN 4013364107663, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Tension d’utilisation permanente max DC: 28 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL HD 24
Référence: 907470
ou équivalent

Zertifikate

Technische Daten

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	28 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	28 V
Tension d’utilisation permanente max AC (U_C )	19,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 46 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (100 ohm) (f_G )	85 MHz
Capacité cond-cond (C)	≤ 22 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Artikel 907470 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907470 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Parafoudre DEHNrapid LSA

Details

DRL 10 B

Art.-Nr. 907400 DRL 10 B 180

Sie müssen angemeldet sein um 907400.stp herunterzuladen.

Sie müssen angemeldet sein um 907400.igs herunterzuladen.

Sie müssen angemeldet sein um 907400.jt herunterzuladen.

Sie müssen angemeldet sein um 907400.dwg herunterzuladen.

Sie müssen angemeldet sein um 907400m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907400.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907400.edz herunterzuladen.

Artikel 907400 wurde zum Merkzettel hinzugefügt.

Artikel 907400 wurde zum Warenkorb hinzugefügt.

DRL 10 B FSD

Art.-Nr. 907401 DRL 10 B 180 FSD

Sie müssen angemeldet sein um 907401.stp herunterzuladen.

Sie müssen angemeldet sein um 907401.igs herunterzuladen.

Sie müssen angemeldet sein um 907401.jt herunterzuladen.

Sie müssen angemeldet sein um 907401.dwg herunterzuladen.

Sie müssen angemeldet sein um 907400m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907401.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907401.edz herunterzuladen.

Artikel 907401 wurde zum Merkzettel hinzugefügt.

Artikel 907401 wurde zum Warenkorb hinzugefügt.

DRL RE

Art.-Nr. 907421 DRL RE 12

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.

Sie müssen angemeldet sein um 907425.dwg herunterzuladen.

Sie müssen angemeldet sein um 907420m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907421.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907421.edz herunterzuladen.

Artikel 907421 wurde zum Merkzettel hinzugefügt.

Artikel 907421 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 907422 DRL RE 24

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.

Sie müssen angemeldet sein um 907425.dwg herunterzuladen.

Sie müssen angemeldet sein um 907420m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907422.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907422.edz herunterzuladen.

Artikel 907422 wurde zum Merkzettel hinzugefügt.

Artikel 907422 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 907423 DRL RE 48

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.

Sie müssen angemeldet sein um 907425.dwg herunterzuladen.

Sie müssen angemeldet sein um 907420m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907423.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907423.edz herunterzuladen.

Artikel 907423 wurde zum Merkzettel hinzugefügt.

Artikel 907423 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 907424 DRL RE 60

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.

Sie müssen angemeldet sein um 907425.dwg herunterzuladen.

Sie müssen angemeldet sein um 907420m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907424.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907424.edz herunterzuladen.

Artikel 907424 wurde zum Merkzettel hinzugefügt.

Artikel 907424 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 907425 DRL RE 180

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.

Sie müssen angemeldet sein um 907425.dwg herunterzuladen.

Sie müssen angemeldet sein um 907420m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907425.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907425.edz herunterzuladen.

Artikel 907425 wurde zum Merkzettel hinzugefügt.

Artikel 907425 wurde zum Warenkorb hinzugefügt.

DRL RD

Art.-Nr. 907441 DRL RD 12

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.
