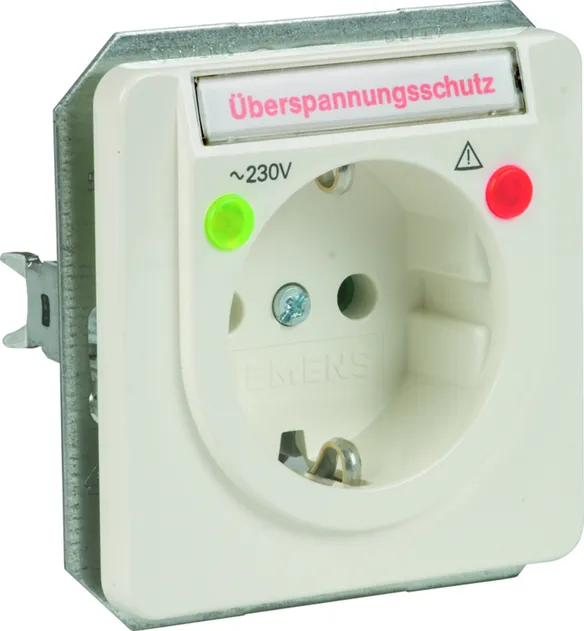

NSM-Protector

Protection contre les surtensions avec dispositif de surveillance et de déconnexion

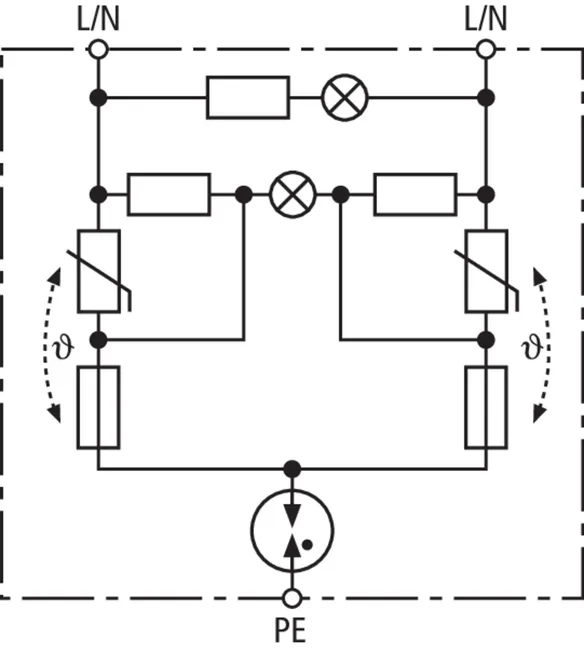

Sécurité élevée grâce au circuit de protection en étoile anti-méprise
Indication optique de fonctionnement (vert) ou de défaut (rouge)
Montage sur goulottes ou boîtes d'encastrement : Ø 60 mm, profondeur 40 mm

NSM PRO

Parafoudre en forme de prise de contact avec une mise à la terre pour le système TT et TN 230 V uniphasé.

1 Produkt

Art.-Nr. 924335 NSM PRO TW

GTIN 4013364071773, Zolltarifnr. (EU): 85363010, Bruttogewicht: 122.50 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

produit : DEHN
Type: NSM PRO TW
Référence: 924335
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection en tension [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protection max. contre les surintensités	B 16 A
Indication de fonctionnement/de défaut	voyant rouge
Indication de fonctionnement	voyant vert
Version DELTA Profil	blanc titane

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Choc combiné (U_OC )	6 kV
Choc combiné [L+N-PE] (U_{OC total} )	10 kV
Niveau de protection en tension [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	B 16 A
Tenue aux courts-circuits avec protection max. contre les surintensités (I_SCCR )	1 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L+N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Indication de fonctionnement/de défaut	voyant rouge
Indication de fonctionnement	voyant vert
Nombre de ports	1
Température d'utilisation (T_U )	-25 °C ... +40 °C
Section de raccordement	Doubles bornes sans vis jusqu’à 2,5 mm² chacune, également appropriées pour câblage en V

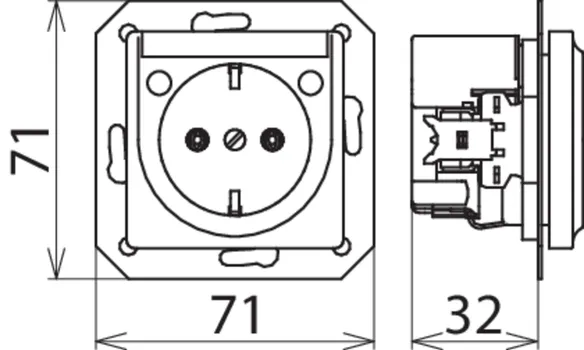

Montage sur	Montage sur goulottes ou boîtes d'encastrement : Ø 60 mm, profondeur 40 mm
Matériau de l'enveloppe	Thermoplastique, UL 94 V-2
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Version DELTA Profil	blanc titane
