DEHNrail multipolaire

Parafoudre type 3 à quatre pôles comprenant une embase et un module de protection débrochable
Capacité d'écoulement élevée grâce à des varistances à oxyde de zinc/éclateurs à air performants
Coordonné énergétiquement avec la gamme de produits Red/Line
Indication optique de fonctionnement/de défaut grâce à un voyant mécanique vert/rouge
Remplacement simple et sans outillage des modules de protection grâce au système de verrouillage avec touche de déverrouillage
Courant de charge nominal = 25 A
Testé contre les vibrations et les chocs selon EN 60068-2

Details

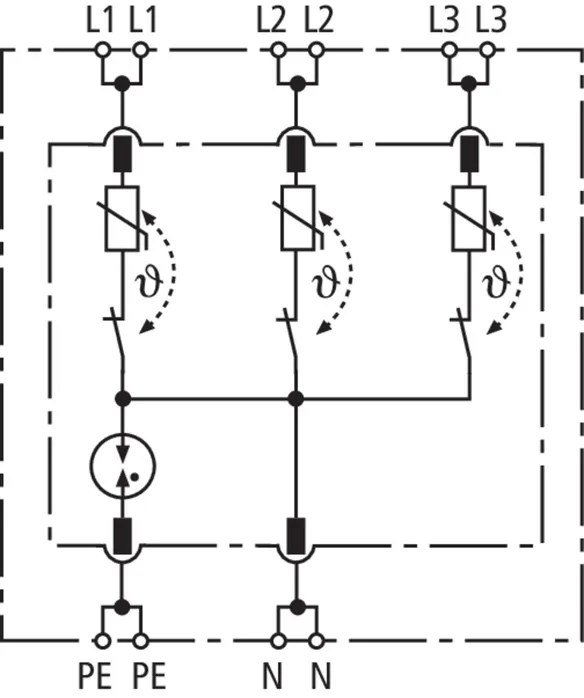

DEHNrail M 4P ... (FM)

Parafoudre à quatre pôles comprenant une embase et un module de protection débrochable pour le système 230 / 400 V ; version FM avec contact sec de télésignalisation.

2 Produkte

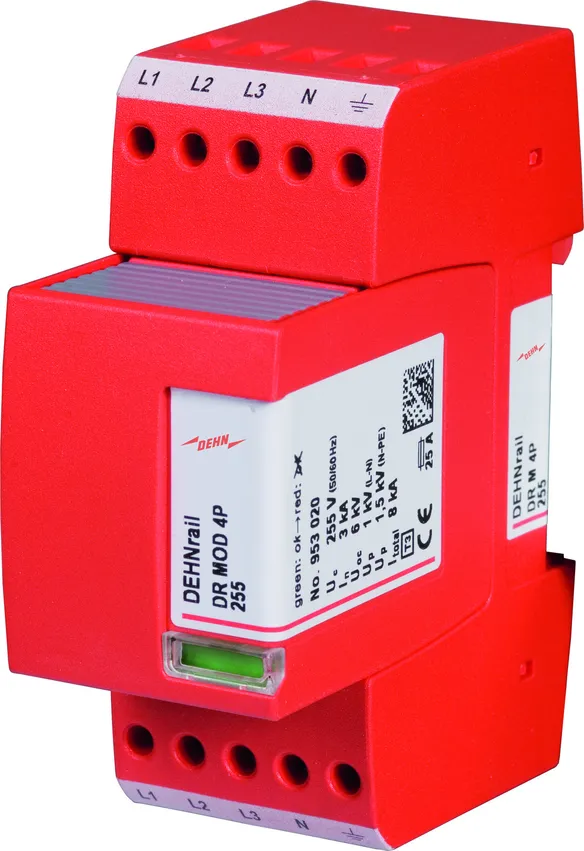

Art.-Nr. 953400 DR M 4P 255

GTIN 4013364115767, Zolltarifnr.: 85363030, Bruttogewicht: 168.20 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DR M 4P 255
Référence: 953400
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension max. de régime permanent AC (U_C )	255/440 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Niveau de protection en tension [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255/440 V (50/60 Hz)
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Choc combiné (U_OC )	6 kV
Choc combiné [L1+L2+L3+N-PE] (U_{OC total} )	16 kV
Niveau de protection en tension [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

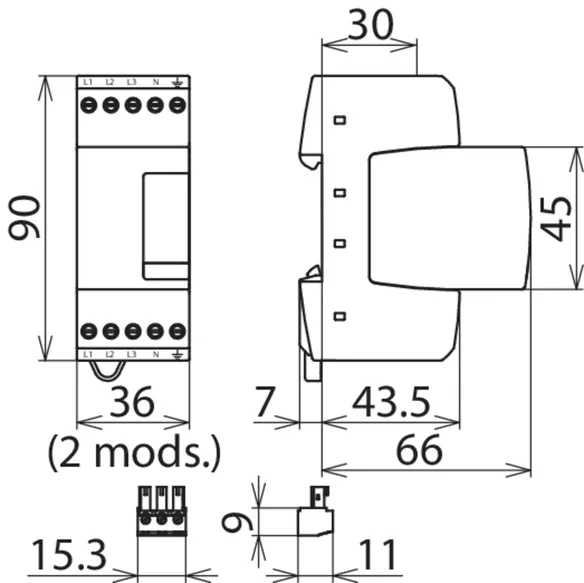

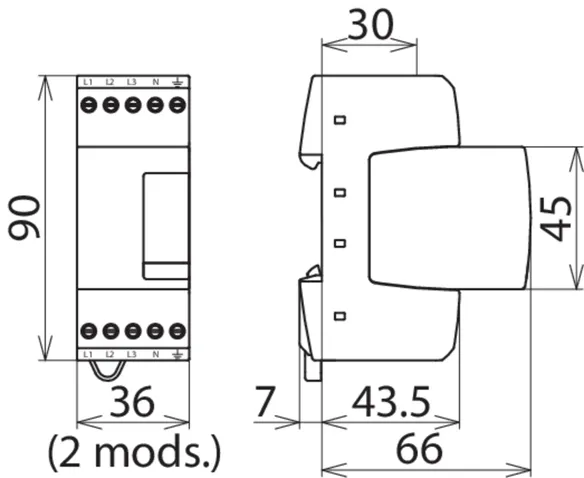

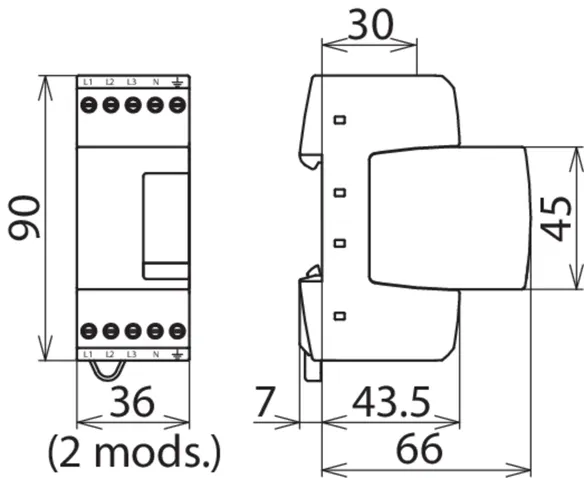

Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE

Artikel 953400 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953400 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953405 DR M 4P 255 FM

GTIN 4013364115774, Zolltarifnr.: 85363030, Bruttogewicht: 171.90 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DR M 4P 255 FM
Référence: 953405
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension max. de régime permanent AC (U_C )	255/440 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Niveau de protection en tension [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255/440 V (50/60 Hz)
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Choc combiné (U_OC )	6 kV
Choc combiné [L1+L2+L3+N-PE] (U_{OC total} )	16 kV
Niveau de protection en tension [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

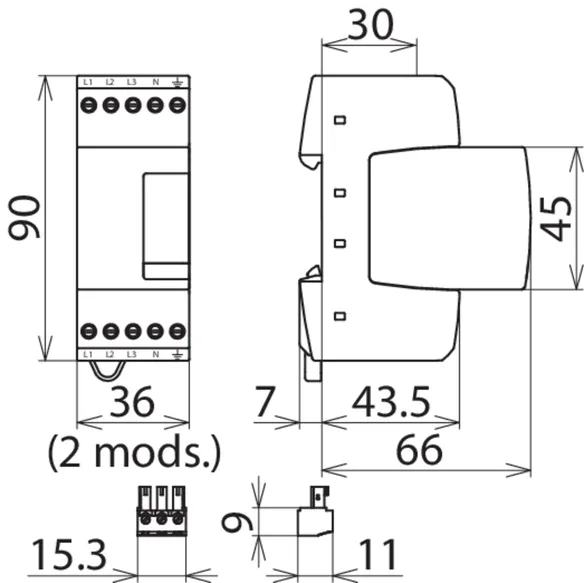

Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Artikel 953405 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953405 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

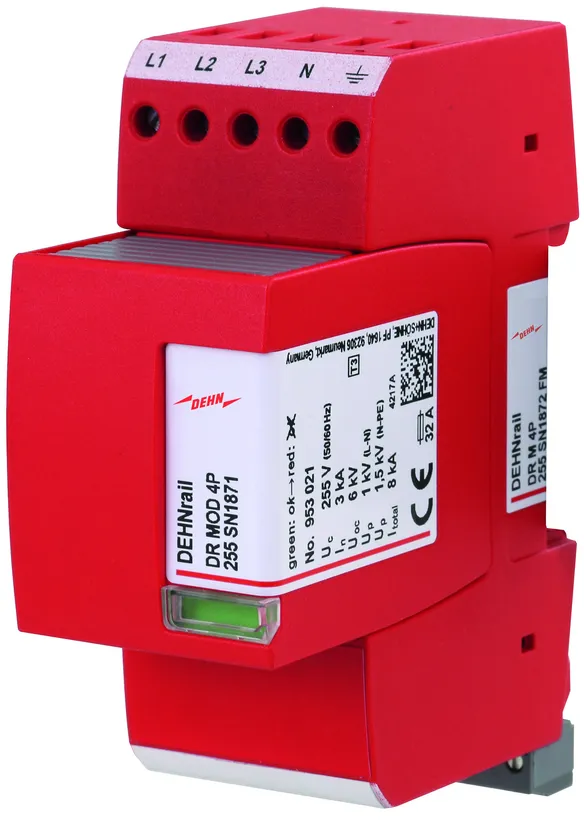

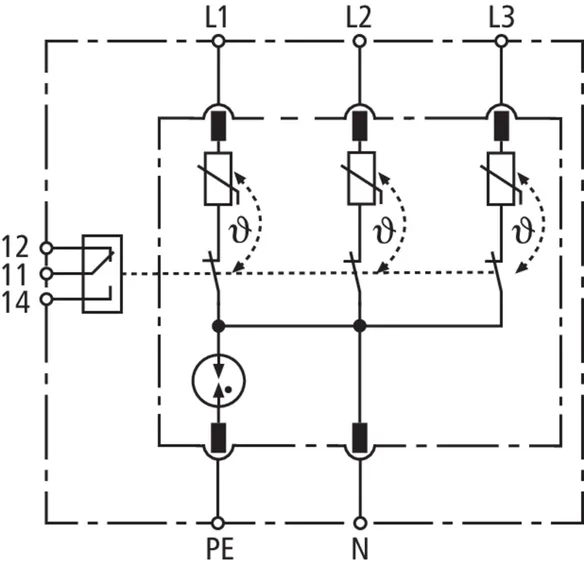

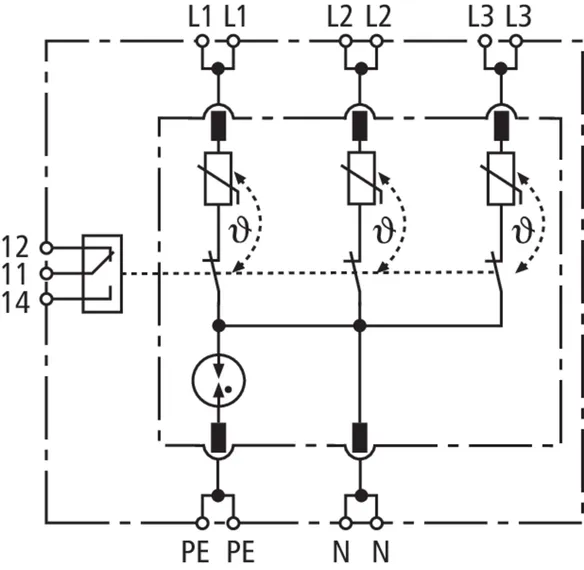

DEHNrail M 4P SN1872 FM

Parafoudre à quatre pôles composé d'un élément de base et d'un module de protection inséré; avec un contact de télécommunications sans potentiel. Utilisation dans des systèmes avec une protection jusqu'à 32 A possible.

1 Produkt

Art.-Nr. 953406 DR M 4P 255 SN1872 FM

GTIN 4013364353060, Zolltarifnr.: 85363030, Bruttogewicht: 171.90 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DR M 4P 255 SN1872 FM
Référence: 953406
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension max. de régime permanent AC (U_C )	255/440 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Niveau de protection en tension [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Protection max. contre les surintensités	32 A gG ou B 32 A
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	255/440 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Choc combiné (U_OC )	6 kV
Choc combiné [L1+L2+L3+N-PE] (U_{OC total} )	16 kV
Niveau de protection en tension [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	32 A gG ou B 32 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

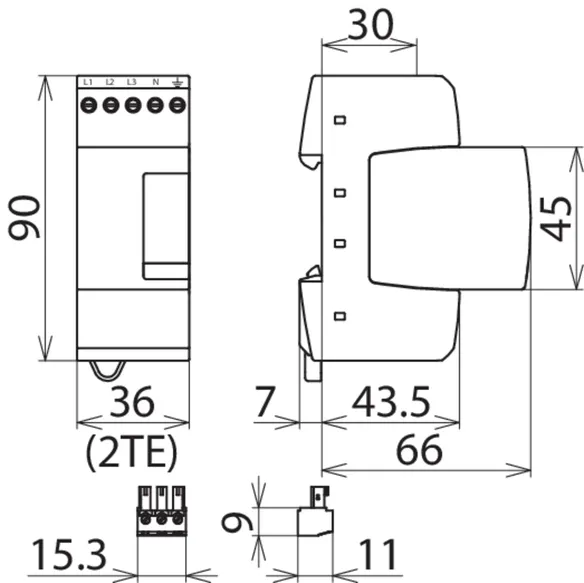

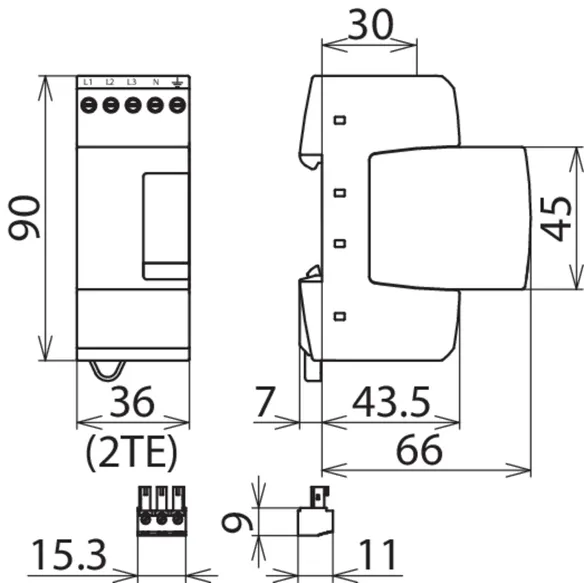

Encombrement	2 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
