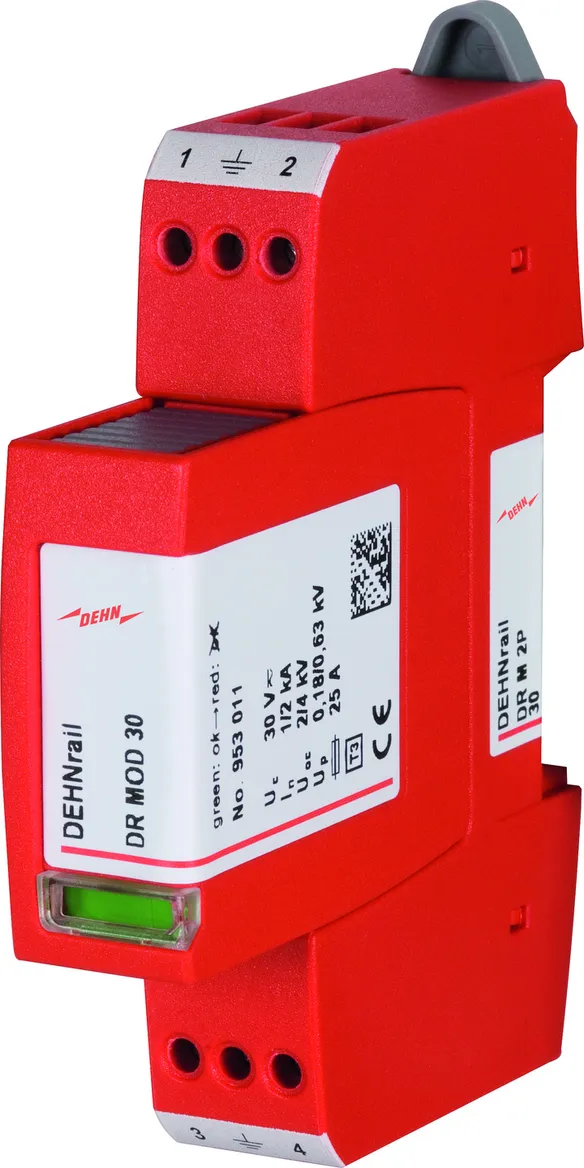

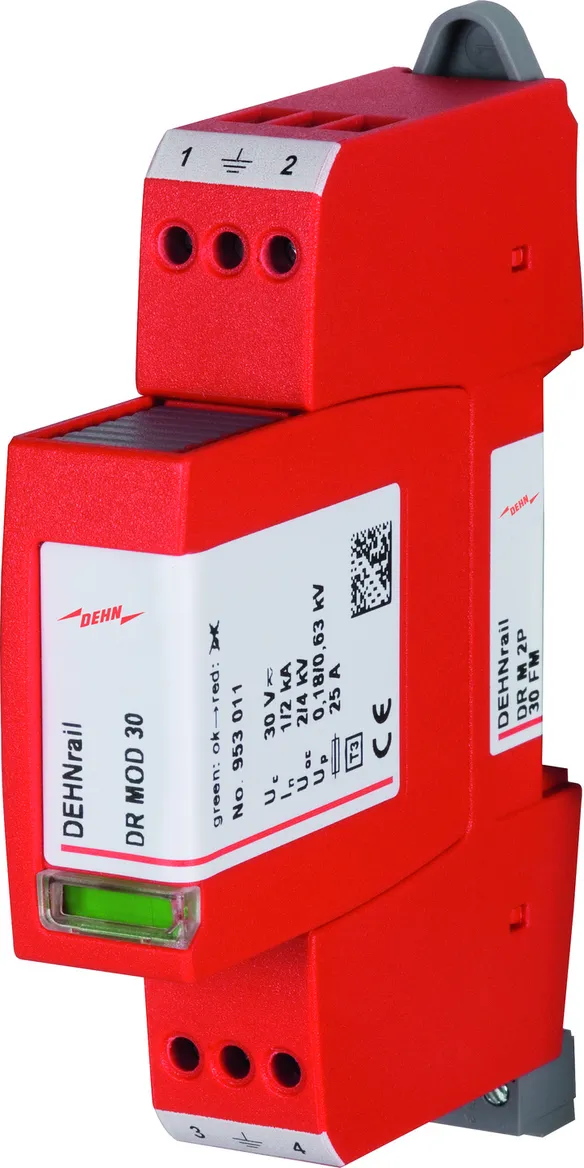

Art.-Nr. 953201 DR M 2P 30

GTIN 4013364109674, Zolltarifnr. (EU): 85363030, Bruttogewicht: 90.60 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DR M 2P 30
Référence: 953201
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	30 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	30 V
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	24 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	30 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	30 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Tension de choc combinée (U_OC )	2 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	4 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

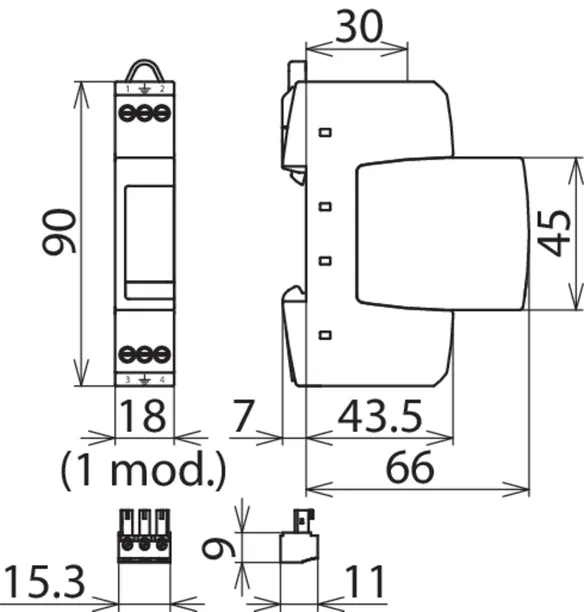

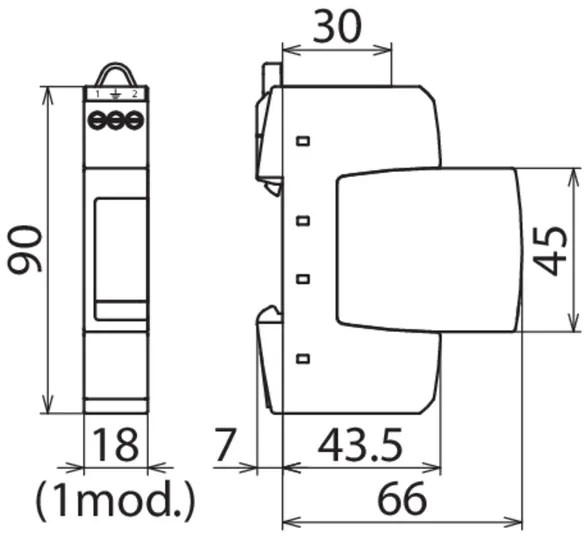

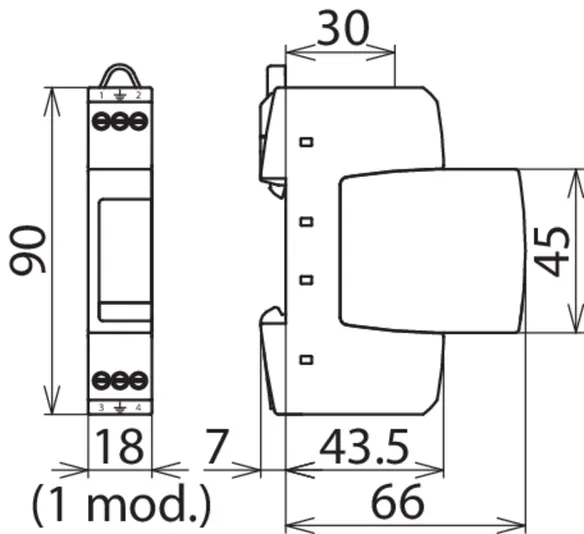

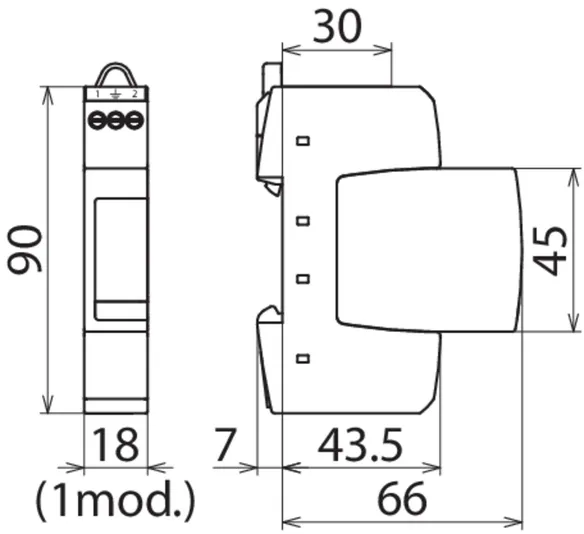

Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc

Artikel 953201 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953201 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

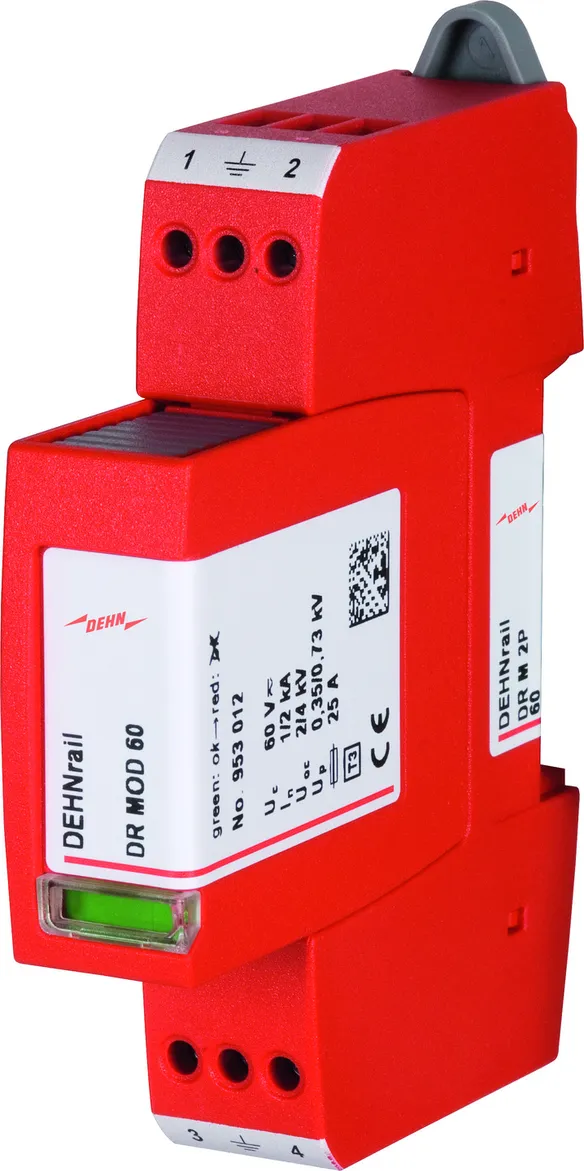

Art.-Nr. 953202 DR M 2P 60

GTIN 4013364109681, Zolltarifnr. (EU): 85363030, Bruttogewicht: 91.80 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DR M 2P 60
Référence: 953202
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	60 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	60 V
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	48 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	60 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	60 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Tension de choc combinée (U_OC )	2 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	4 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc

Artikel 953202 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953202 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

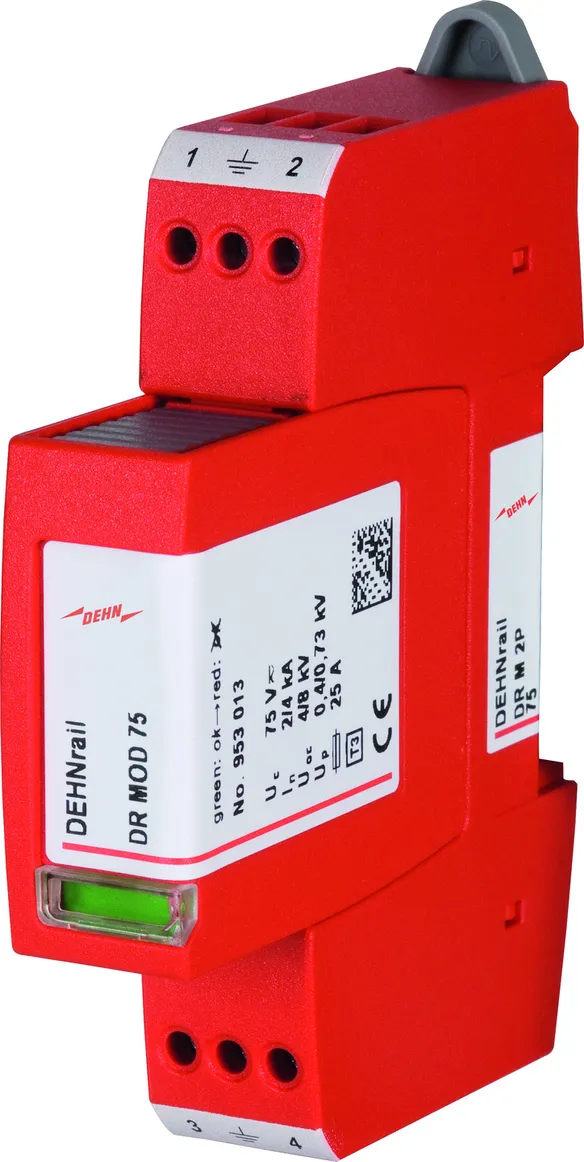

Art.-Nr. 953203 DR M 2P 75

GTIN 4013364109698, Zolltarifnr. (EU): 85363030, Bruttogewicht: 89.80 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DR M 2P 75
Référence: 953203
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	75 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	75 V
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	60 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	75 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	75 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Tension de choc combinée (U_OC )	4 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	8 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc

Artikel 953203 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953203 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

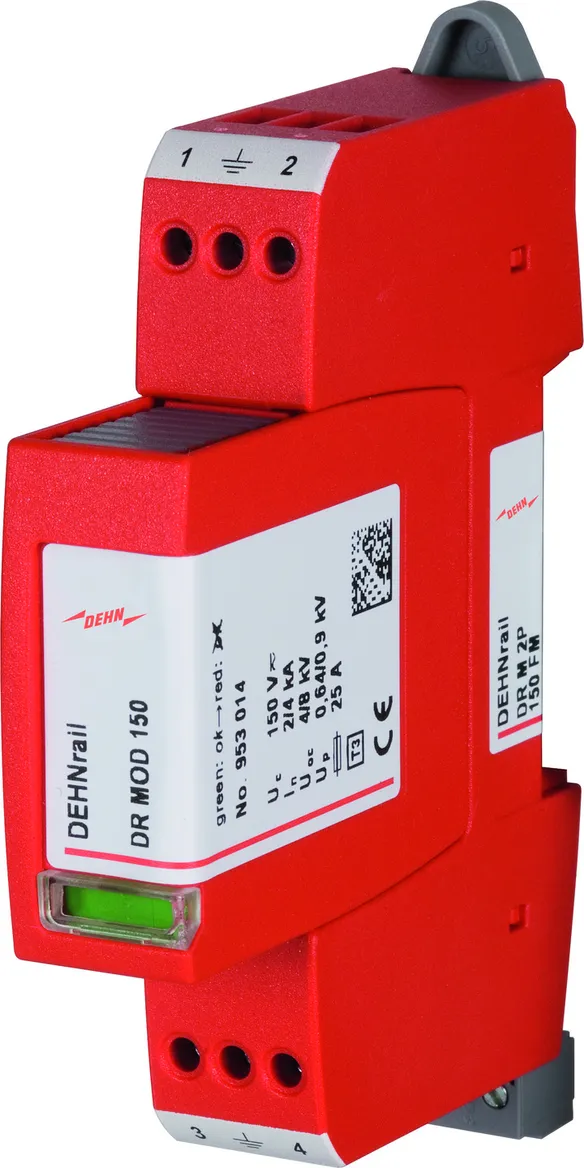

Art.-Nr. 953204 DR M 2P 150

GTIN 4013364109704, Zolltarifnr. (EU): 85363030, Bruttogewicht: 90.00 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DR M 2P 150
Référence: 953204
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	150 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	150 V
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	120 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	150 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	150 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Tension de choc combinée (U_OC )	4 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	8 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc

Artikel 953204 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953204 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

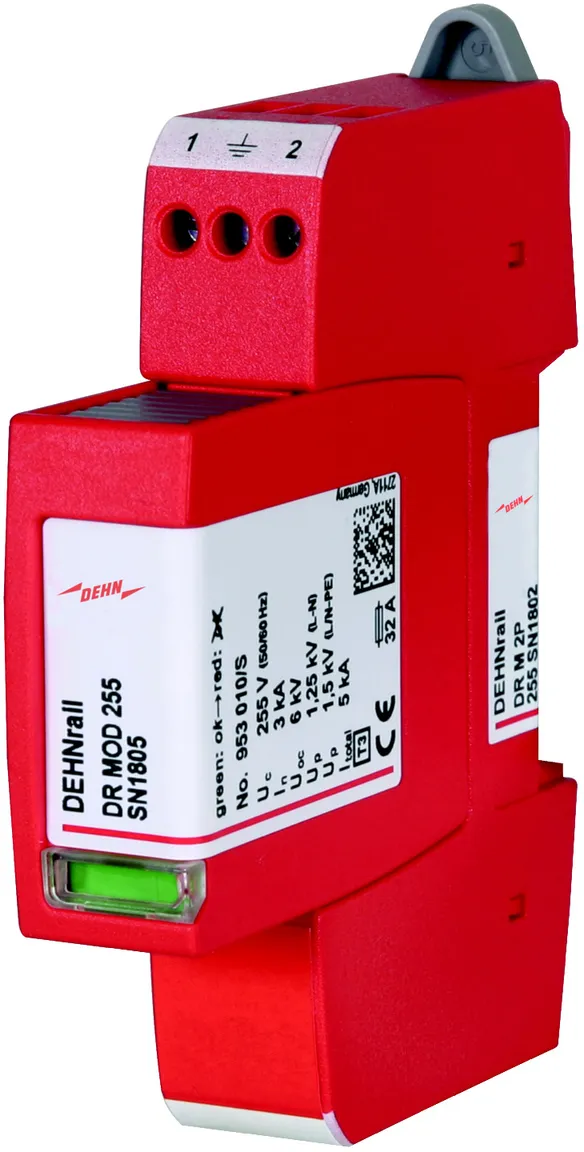

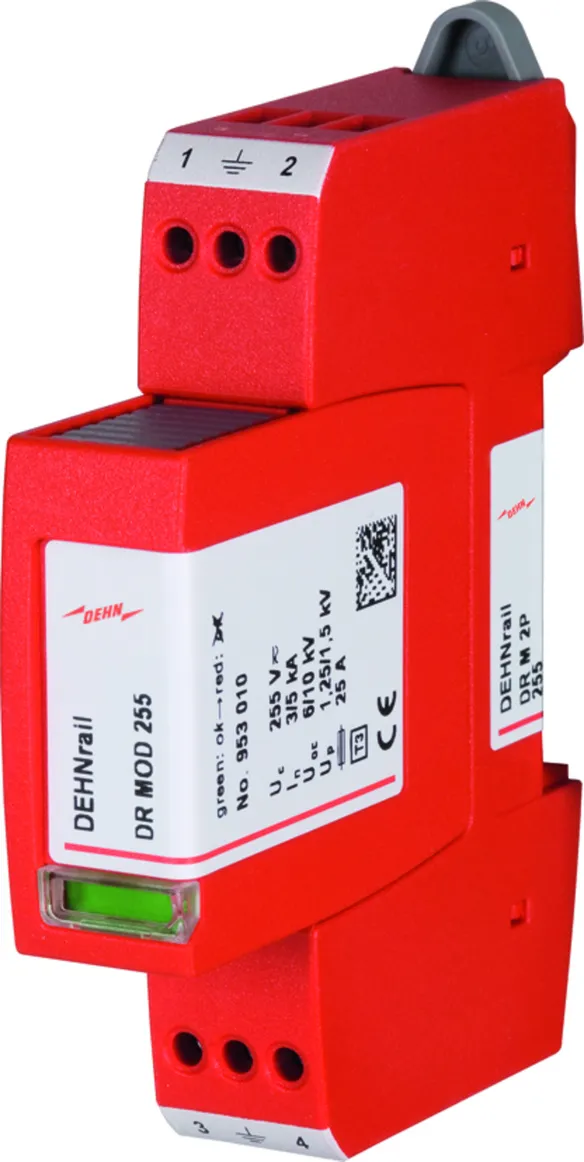

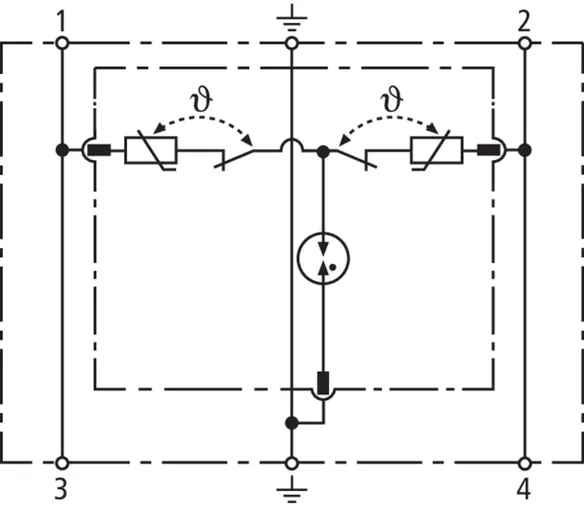

Art.-Nr. 953200 DR M 2P 255

GTIN 4013364108301, Zolltarifnr. (EU): 85363030, Bruttogewicht: 91.70 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DR M 2P 255
Référence: 953200
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Tension de choc combinée (U_OC )	6 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	10 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Tenue aux courts-circuits avec protection max. contre les surintensités avec B 16 A (I_SCCR )	1 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L+N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc

Artikel 953200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953206 DR M 2P 30 FM

GTIN 4013364109711, Zolltarifnr. (EU): 85363030, Bruttogewicht: 94.50 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DR M 2P 30 FM
Référence: 953206
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	30 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	30 V
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	24 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	30 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	30 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Tension de choc combinée (U_OC )	2 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	4 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Artikel 953206 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953206 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953207 DR M 2P 60 FM

GTIN 4013364109728, Zolltarifnr. (EU): 85363030, Bruttogewicht: 95.40 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DR M 2P 60 FM
Référence: 953207
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	60 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	60 V
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	48 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	60 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	60 V
Courant de charge nominal (a.c.) / (d.c.) (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Tension de choc combinée (U_OC )	2 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	4 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Artikel 953207 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953207 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953208 DR M 2P 75 FM

GTIN 4013364109735, Zolltarifnr. (EU): 85363030, Bruttogewicht: 93.70 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DR M 2P 75 FM
Référence: 953208
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	75 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	75 V
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	60 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	75 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	75 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Tension de choc combinée (U_OC )	4 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	8 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Artikel 953208 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953208 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953209 DR M 2P 150 FM

GTIN 4013364109742, Zolltarifnr. (EU): 85363030, Bruttogewicht: 93.00 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DR M 2P 150 FM
Référence: 953209
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	150 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	150 V
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	120 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	150 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	150 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Tension de choc combinée (U_OC )	4 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	8 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Artikel 953209 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953209 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

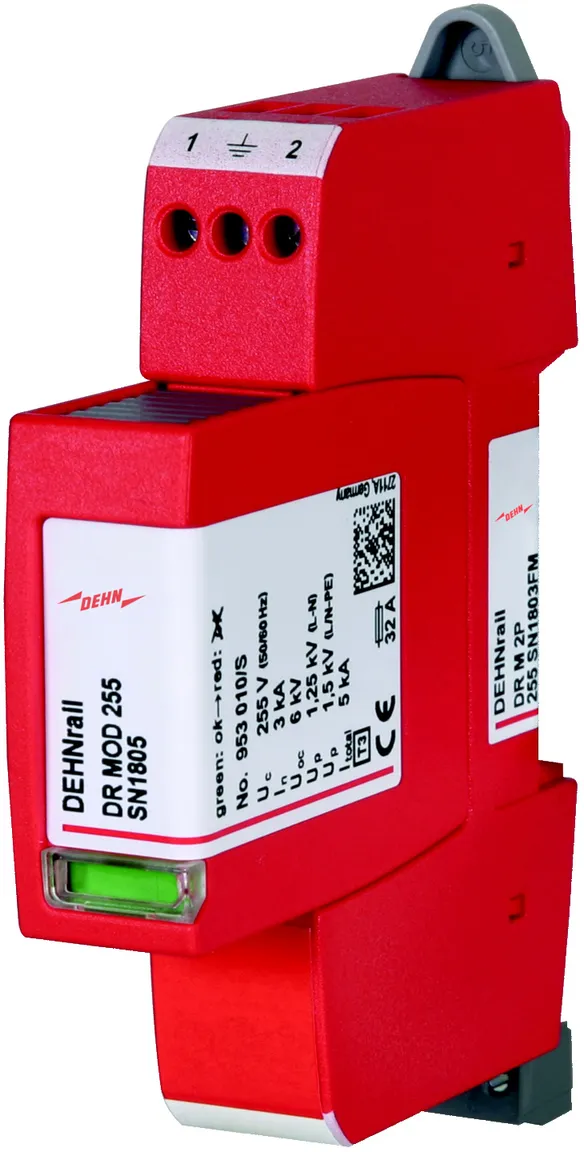

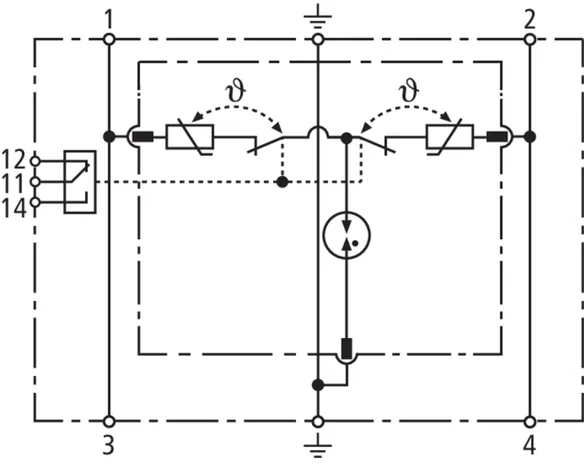

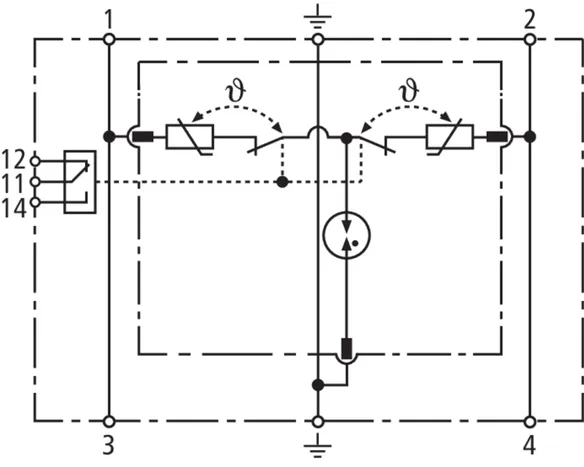

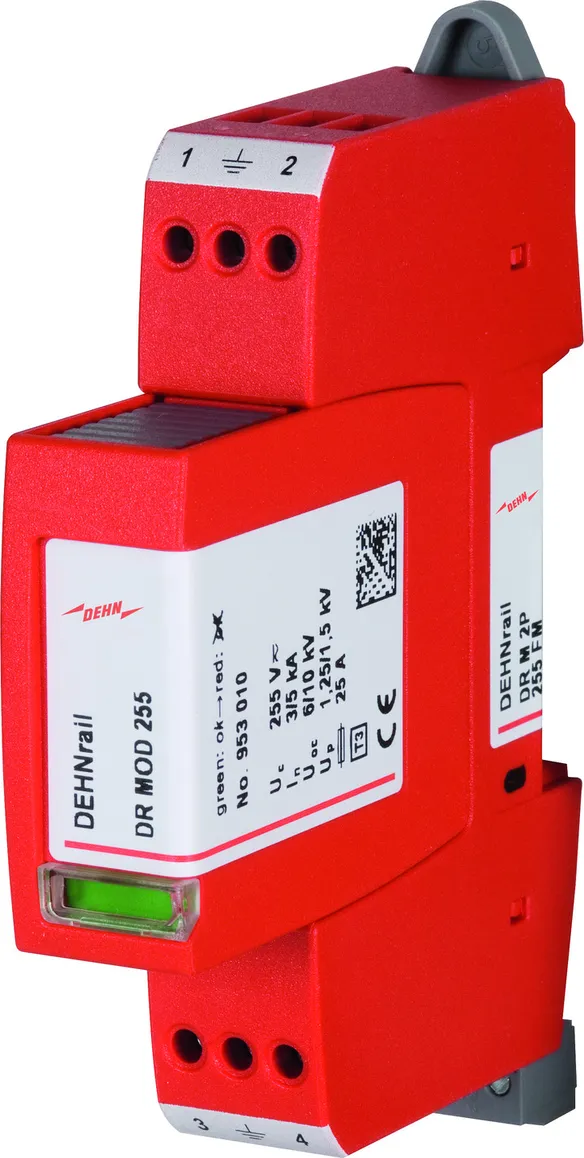

Art.-Nr. 953205 DR M 2P 255 FM

GTIN 4013364108318, Zolltarifnr. (EU): 85363030, Bruttogewicht: 98.88 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DR M 2P 255 FM
Référence: 953205
ou équivalent

Zertifikate

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Tension de choc combinée (U_OC )	6 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	10 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Tenue aux courts-circuits avec protection max. contre les surintensités avec B 16 A (I_SCCR )	1 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L+N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Artikel 953205 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953205 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953228 DR M 2P 255 SN1802

GTIN 4013364158986, Zolltarifnr. (EU): 85363030, Bruttogewicht: 89.70 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN

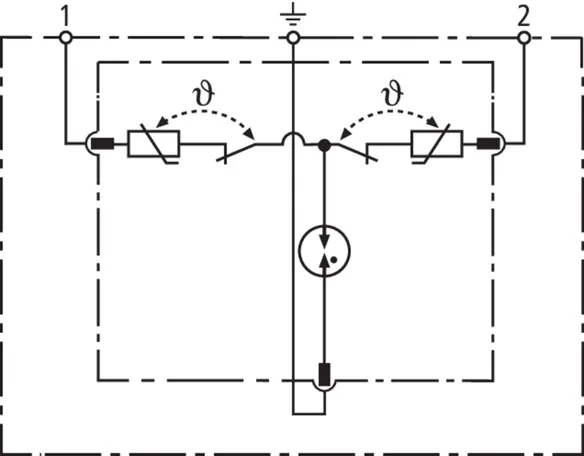

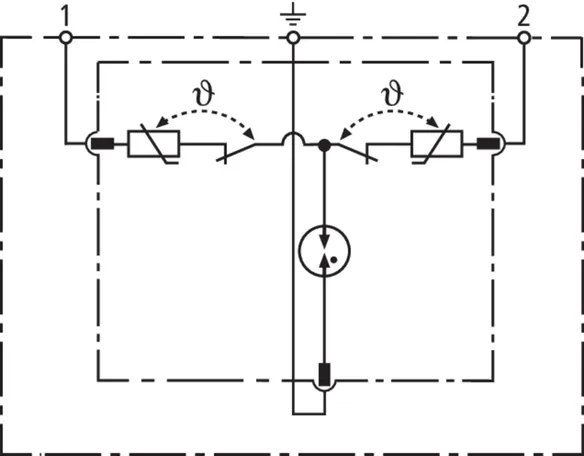

Type: DR M 2P 255 SN1802
Référence: 953228
ou équivalent

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3 / Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protection max. contre les surintensités	32 A gG ou 32 A
Module de protection sur demande

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3 / Classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Tension de choc combinée (U_OC )	6 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	10 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	32 A gG ou 32 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 32 A gL/gG (I_SCCR )	6 kA_eff
Tenue aux courts-circuits avec protection max. contre les surintensités avec B 16 A (I_SCCR )	1 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L+N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Module de protection sur demande

Artikel 953228 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953228 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953229 DR M 2P 255 SN1803FM

GTIN 4013364158993, Zolltarifnr. (EU): 85363030, Bruttogewicht: 93.40 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN

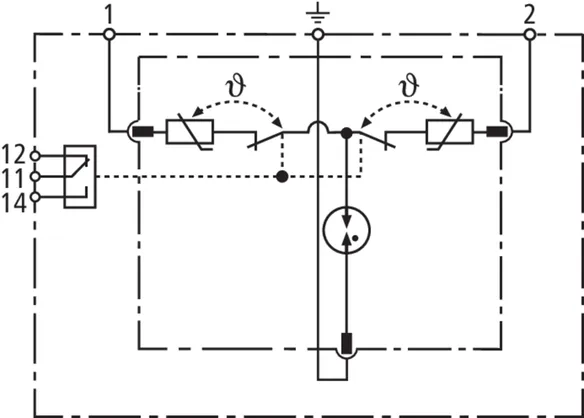

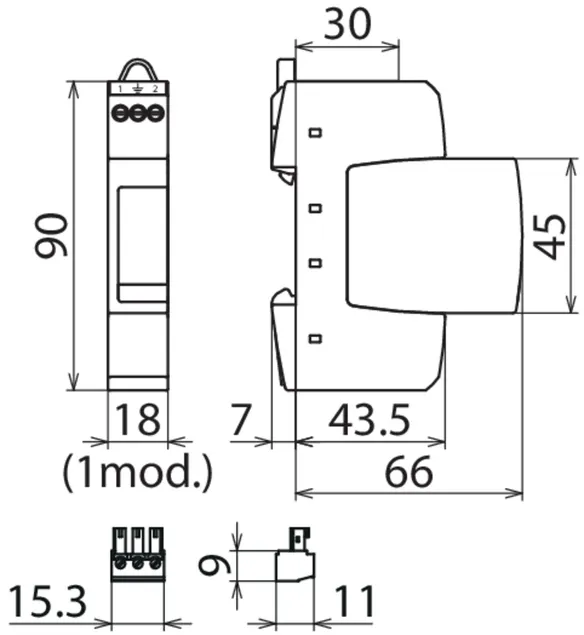

Type: DR M 2P 255 SN1803FM
Référence: 953229
ou équivalent

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3 / Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protection max. contre les surintensités	32 A gG ou B 32 A
Contacts de télésignalisation/Type de contact	Inverseur
Module de protection sur demande

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3 / Classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Tension de choc combinée (U_OC )	6 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	10 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	32 A gG ou B 32 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 32 A gL/gG (I_SCCR )	6 kA_eff
Tenue aux courts-circuits avec protection max. contre les surintensités avec B 16 A (I_SCCR )	1 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L+N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Module de protection sur demande

Artikel 953229 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953229 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNrail

Details

DEHNrail M 2P ...

Art.-Nr. 953201 DR M 2P 30

Sie müssen angemeldet sein um 953200.stp herunterzuladen.

Sie müssen angemeldet sein um 953200.igs herunterzuladen.

Sie müssen angemeldet sein um 953200.jt herunterzuladen.

Sie müssen angemeldet sein um 953200.dwg herunterzuladen.

Sie müssen angemeldet sein um 953200m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.953201.wspak herunterzuladen.

Sie müssen angemeldet sein um 953201_eplan.zip herunterzuladen.

Artikel 953201 wurde zum Merkzettel hinzugefügt.

Artikel 953201 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 953202 DR M 2P 60

Sie müssen angemeldet sein um 953200.stp herunterzuladen.

Sie müssen angemeldet sein um 953200.igs herunterzuladen.

Sie müssen angemeldet sein um 953200.jt herunterzuladen.

Sie müssen angemeldet sein um 953200.dwg herunterzuladen.

Sie müssen angemeldet sein um 953200m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.953202.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.953202.edz herunterzuladen.

Artikel 953202 wurde zum Merkzettel hinzugefügt.

Artikel 953202 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 953203 DR M 2P 75

Sie müssen angemeldet sein um 953200.stp herunterzuladen.

Sie müssen angemeldet sein um 953200.igs herunterzuladen.

Sie müssen angemeldet sein um 953200.jt herunterzuladen.

Sie müssen angemeldet sein um 953200.dwg herunterzuladen.

Sie müssen angemeldet sein um 953200m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.953203.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.953203.edz herunterzuladen.

Artikel 953203 wurde zum Merkzettel hinzugefügt.

Artikel 953203 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 953204 DR M 2P 150

Sie müssen angemeldet sein um 953200.stp herunterzuladen.

Sie müssen angemeldet sein um 953200.igs herunterzuladen.

Sie müssen angemeldet sein um 953200.jt herunterzuladen.

Sie müssen angemeldet sein um 953200.dwg herunterzuladen.

Sie müssen angemeldet sein um 953200m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.953204.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.953204.edz herunterzuladen.

Artikel 953204 wurde zum Merkzettel hinzugefügt.

Artikel 953204 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 953200 DR M 2P 255

Sie müssen angemeldet sein um 953200.stp herunterzuladen.

Sie müssen angemeldet sein um 953200.igs herunterzuladen.

Sie müssen angemeldet sein um 953200.jt herunterzuladen.

Sie müssen angemeldet sein um 953200.dwg herunterzuladen.

Sie müssen angemeldet sein um 953200m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.953200.wspak herunterzuladen.

Sie müssen angemeldet sein um 953200_eplan.zip herunterzuladen.

Artikel 953200 wurde zum Merkzettel hinzugefügt.

Artikel 953200 wurde zum Warenkorb hinzugefügt.

DEHNrail M 2P ... FM

Art.-Nr. 953206 DR M 2P 30 FM

Sie müssen angemeldet sein um 953205.stp herunterzuladen.

Sie müssen angemeldet sein um 953205.igs herunterzuladen.

Sie müssen angemeldet sein um 953205.jt herunterzuladen.

Sie müssen angemeldet sein um 953205.dwg herunterzuladen.

Sie müssen angemeldet sein um 953205m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.953206.wspak herunterzuladen.

Sie müssen angemeldet sein um 953206_eplan.zip herunterzuladen.

Artikel 953206 wurde zum Merkzettel hinzugefügt.

Artikel 953206 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 953207 DR M 2P 60 FM

Sie müssen angemeldet sein um 953205.stp herunterzuladen.

Sie müssen angemeldet sein um 953205.igs herunterzuladen.

Sie müssen angemeldet sein um 953205.jt herunterzuladen.

Sie müssen angemeldet sein um 953205.dwg herunterzuladen.

Sie müssen angemeldet sein um 953205m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.953207.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.953207.edz herunterzuladen.

Artikel 953207 wurde zum Merkzettel hinzugefügt.

Artikel 953207 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 953208 DR M 2P 75 FM

Sie müssen angemeldet sein um 953205.stp herunterzuladen.

Sie müssen angemeldet sein um 953205.igs herunterzuladen.

Sie müssen angemeldet sein um 953205.jt herunterzuladen.

Sie müssen angemeldet sein um 953205.dwg herunterzuladen.

Sie müssen angemeldet sein um 953205m_E.dxf herunterzuladen.
