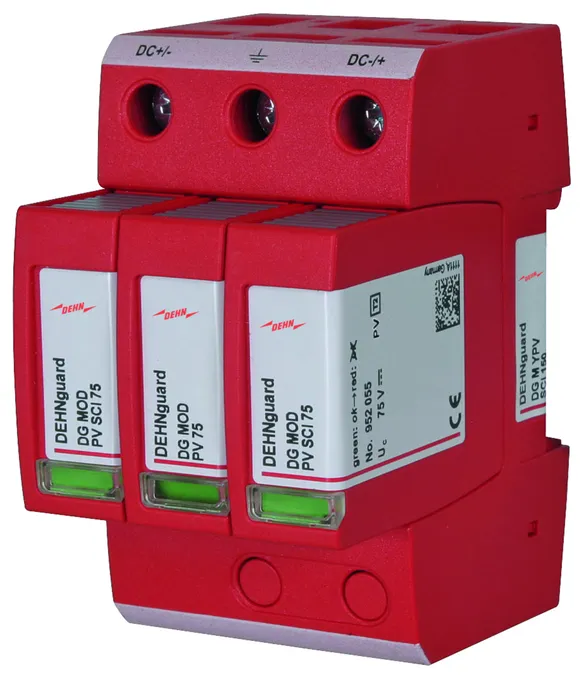

Art.-Nr. 952513 DG M YPV SCI 150

GTIN 4013364136663, Zolltarifnr.: 85363030, Bruttogewicht: 289.70 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DG M YPV SCI 150
Référence: 952513
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2
Tension PV max. (U_CPV )	150 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 0,8 kV
Certifications	KEMA, UL, CSA

SPD selon NF EN 61643-31	Type 2
Tension PV max. (U_CPV )	150 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 0,8 kV
Niveau de protection en tensionavec 5 kA (U_P )	≤ 0,6 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm²rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

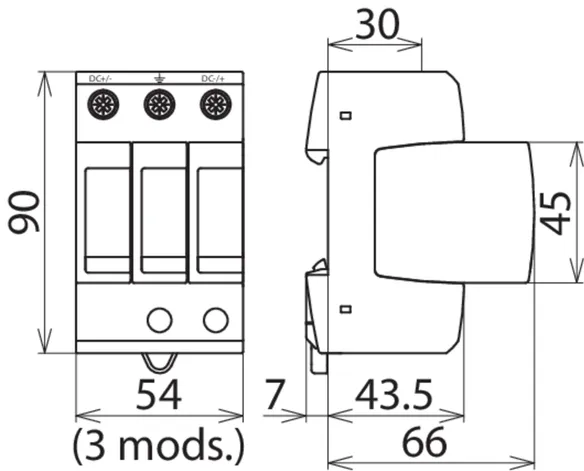

Encombrement	3 modules, DIN 43880
Certifications	KEMA, UL, CSA

Artikel 952513 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952513 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952510 DG M YPV SCI 1000

GTIN 4013364126428, Zolltarifnr.: 85363030, Bruttogewicht: 361.40 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

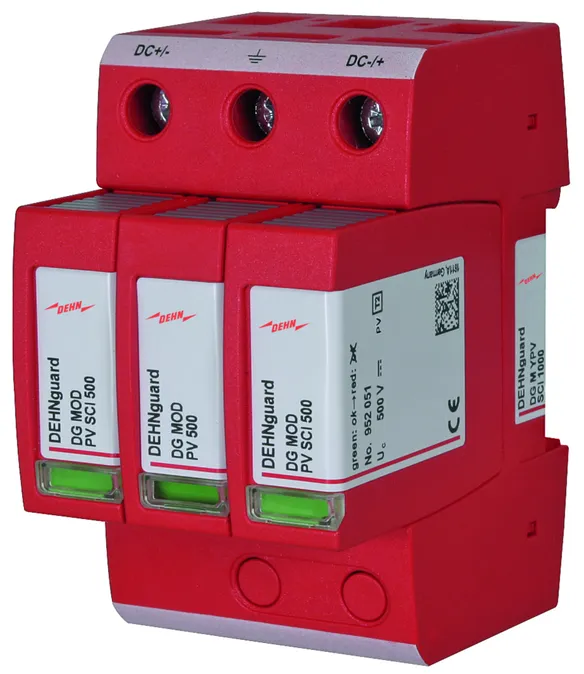

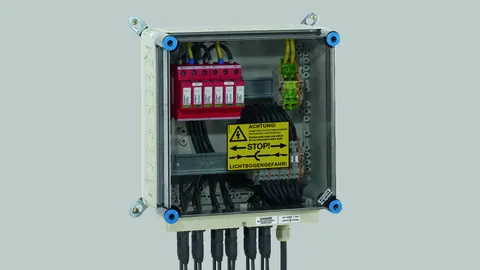

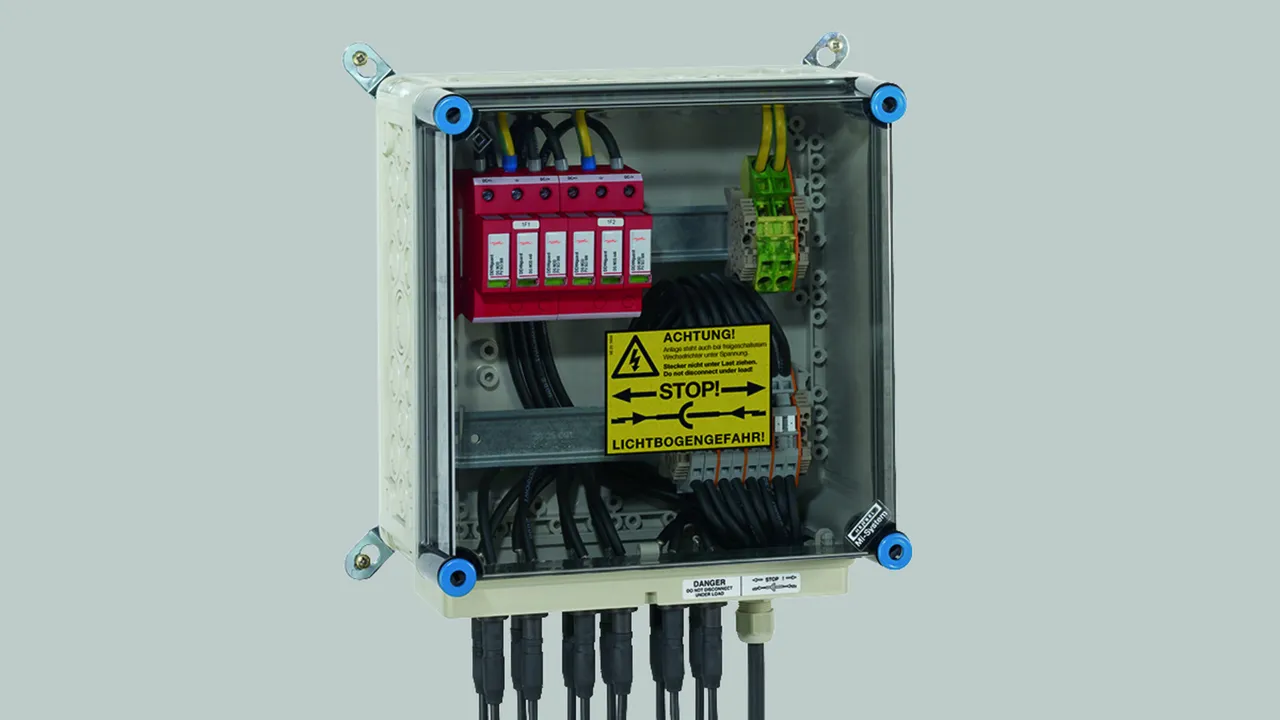

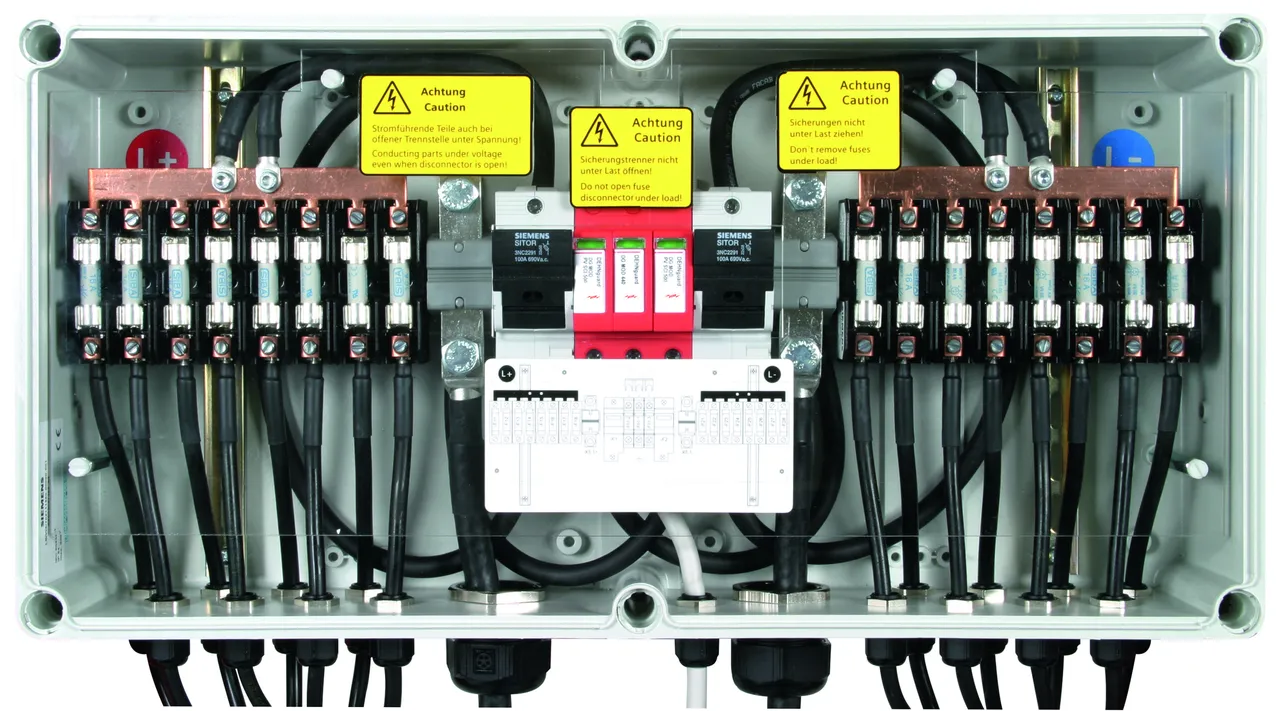

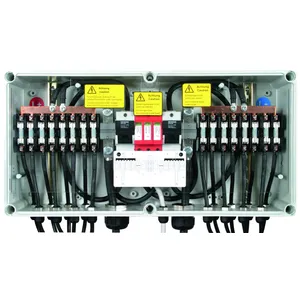

Parafoudre DEHNguard M YPV SCI 1000
Parafoudre photovoltaïque multipolaire, modulaire, enfichable jusqu’à 1000 V DC

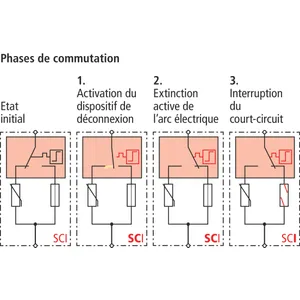

avec dispositif de commutation DC à trois niveaux, largeur 3 modules standard
Indication de défaut
type 2 selon EN 61643-31
Utilisation conformément à la norme IEC 60364-7-712
Séparation électrique sécurisée dans le module de protection
Tension photovoltaïque maximale : <=1000 V DC
Courant de décharge total : 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA

produit : DEHN
Type: DG M YPV SCI 1000
Référence: 952510
ou équivalent

Zertifikate

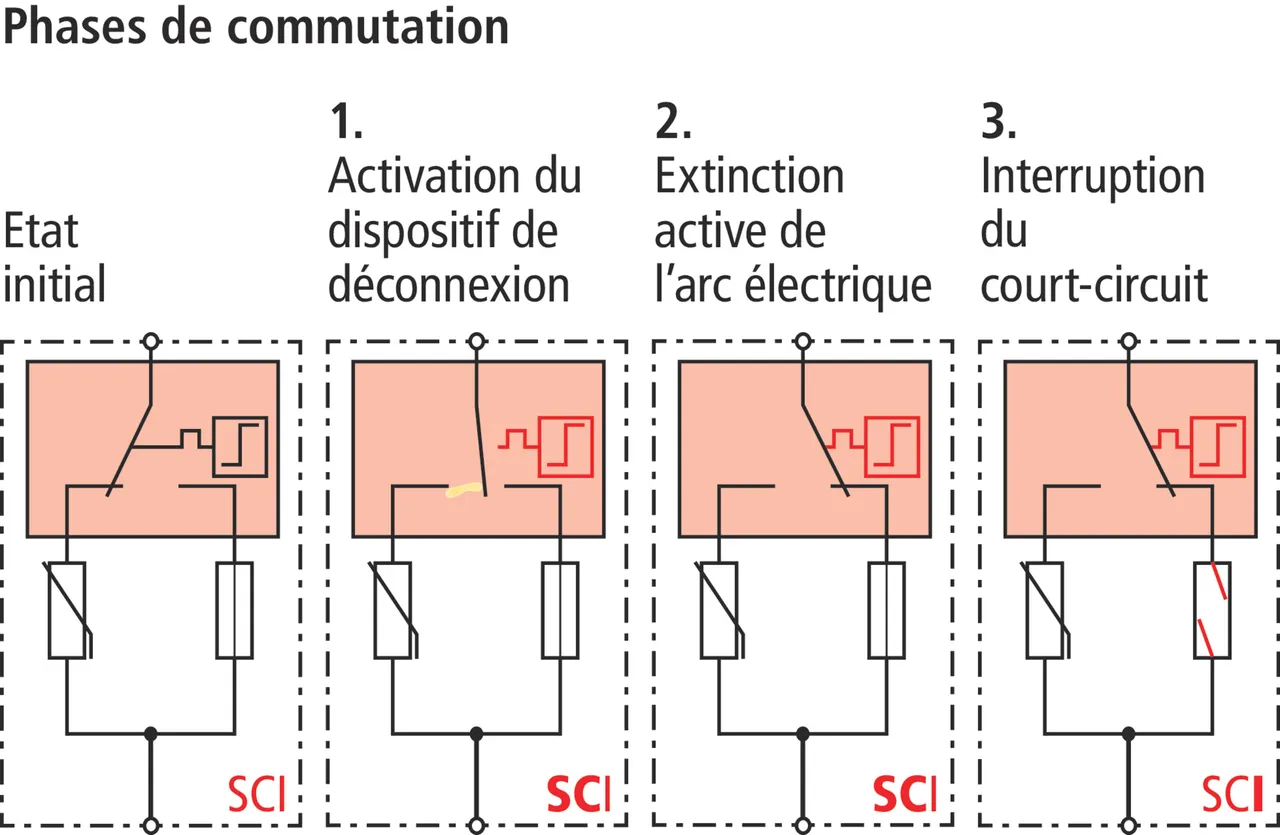

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Certifications	KEMA, UL, CSA

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Niveau de protection en tensionavec 5 kA (U_P )	≤ 3,5 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm²rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA, UL, CSA

Artikel 952510 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952510 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952512 DG M YPV SCI 1200

GTIN 4013364127951, Zolltarifnr.: 85354000, Bruttogewicht: 356.50 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Parafoudre DEHNguard M YPV SCI 1200
Parafoudre photovoltaïque multipolaire, modulaire, enfichable jusqu’à 1200 V DC
avec dispositif de commutation DC à trois niveaux, largeur 3 modules standard
Indication de défaut
type 2 selon EN 61643-31
Utilisation conformément à la norme IEC 60364-7-712
Séparation électrique sécurisée dans le module de protection
Tension photovoltaïque maximale : <=1200 V DC
Courant de décharge total : 30 kA
Niveau de protection : <= 4,5 kV
Résistance aux courts-circuits Iscpv : 10 kA

produit : DEHN
Type: DG M YPV SCI 1200
Référence: 952512
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4,5 kV
Certifications	KEMA, CSA

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	30 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4,5 kV
Niveau de protection en tensionavec 5 kA (U_P )	≤ 4 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm²rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA, CSA

Artikel 952512 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952512 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

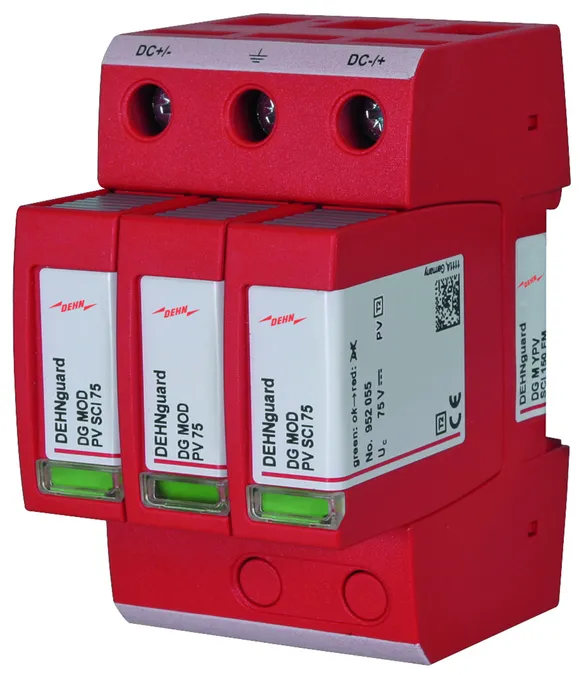

Art.-Nr. 952518 DG M YPV SCI 150 FM

GTIN 4013364136670, Zolltarifnr.: 85363030, Bruttogewicht: 297.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DG M YPV SCI 150 FM
Référence: 952518
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 50539-11	Type 2
Tension PV max. (U_CPV )	150 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 0,8 kV
Certifications	KEMA, UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 50539-11	Type 2
Tension PV max. (U_CPV )	150 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Niveau de protection en tension (U_P )	≤ 0,8 kV
Niveau de protection en tensionavec 5 kA (U_P )	≤ 0,6 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm²rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA, UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Artikel 952518 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952518 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952515 DG M YPV SCI 1000 FM

GTIN 4013364126435, Zolltarifnr.: 85363030, Bruttogewicht: 343.90 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

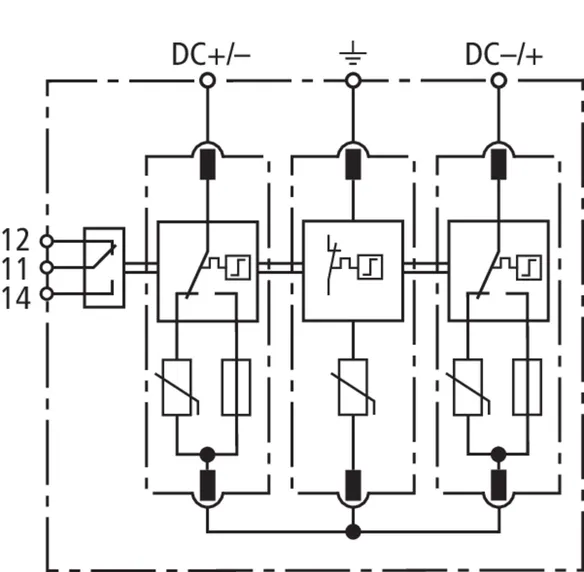

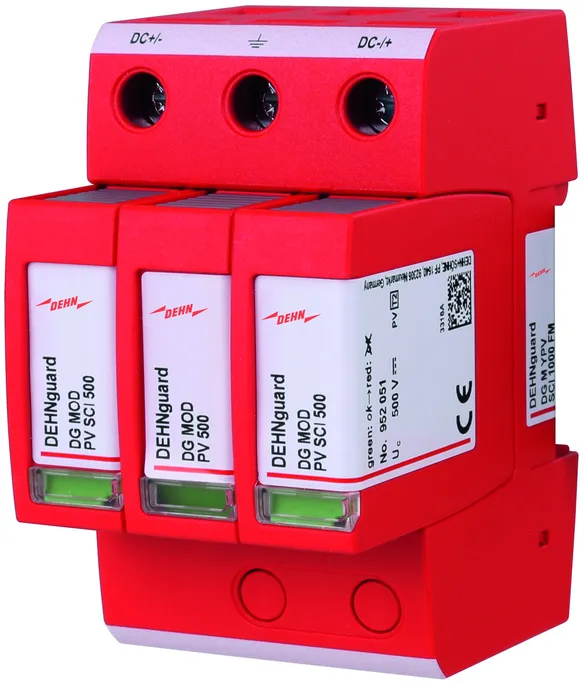

Parafoudre DEHNguard M YPV SCI 1000 FM
Parafoudre photovoltaïque multipolaire, modulaire, enfichable jusqu’à 1000 V DC
avec dispositif de commutation DC à trois niveaux, largeur 3 modules standard
Indication de défaut, avec contact de télésignalisation
type 2 selon EN 61643-31
Utilisation conformément à la norme IEC 60364-7-712
Séparation électrique sécurisée dans le module de protection
Tension photovoltaïque maximale : <=1000 V DC
Courant de décharge total : 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA

produit : DEHN
Type: DG M YPV SCI 1000 FM
Référence: 952515
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Certifications	KEMA, UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Niveau de protection en tensionavec 5 kA (U_P )	≤ 3,5 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm²rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

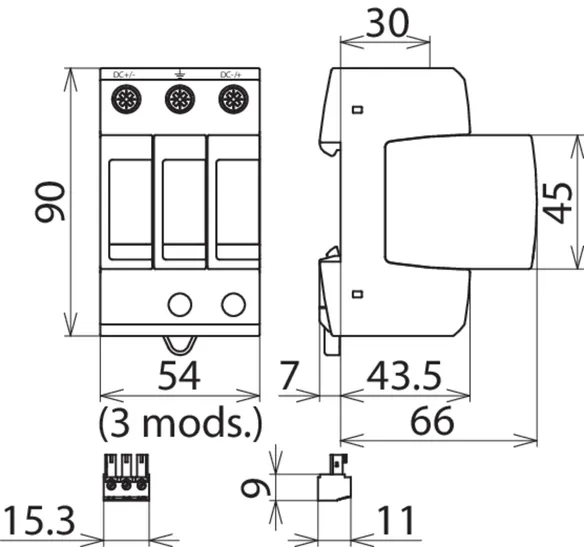

Encombrement	3 modules, DIN 43880
Certifications	KEMA, UL, CSA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Artikel 952515 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952515 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952517 DG M YPV SCI 1200 FM

GTIN 4013364127968, Zolltarifnr.: 85354000, Bruttogewicht: 359.30 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

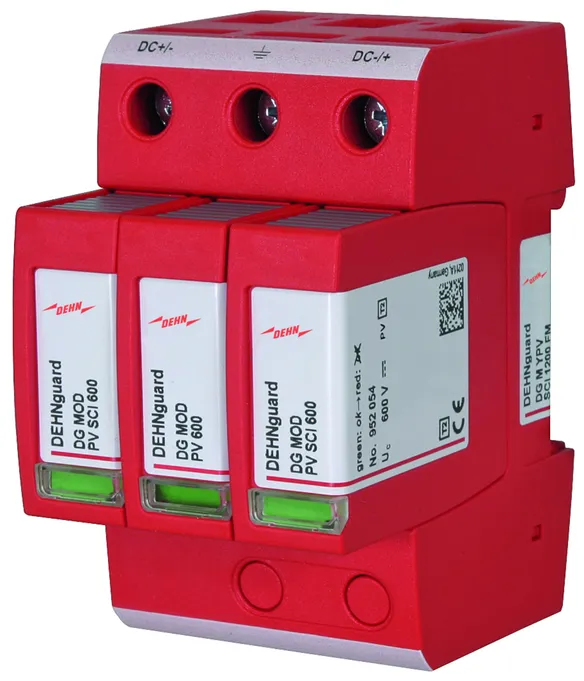

Parafoudre DEHNguard M YPV SCI 1200 FM
Parafoudre photovoltaïque multipolaire, modulaire, enfichable jusqu’à 1200 V DC
avec dispositif de commutation DC à trois niveaux, largeur 3 modules standard
Indication de défaut, avec contact de télésignalisation
type 2 selon EN 61643-31
Utilisation conformément à la norme IEC 60364-7-712
Séparation électrique sécurisée dans le module de protection
Tension photovoltaïque maximale : <=1200 V DC
Courant de décharge total : 30 kA
Niveau de protection : <= 4,5 kV
Résistance aux courts-circuits Iscpv : 10 kA

produit : DEHN
Type: DG M YPV SCI 1200 FM
Référence: 952517
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4,5 kV
Certifications	KEMA, CSA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	30 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4,5 kV
Niveau de protection en tensionavec 5 kA (U_P )	≤ 4 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm²rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA, CSA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Artikel 952517 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952517 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

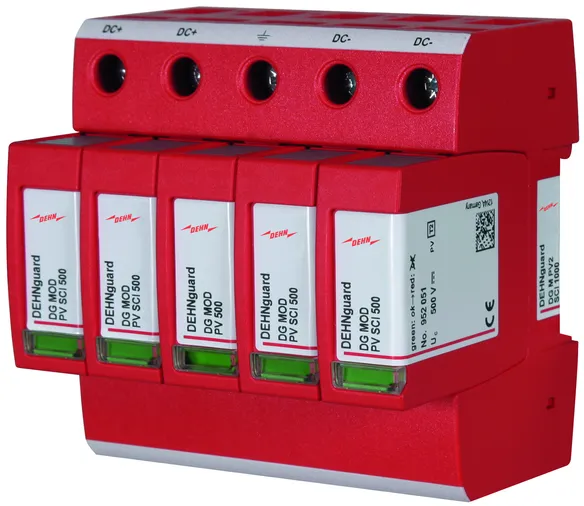

Art.-Nr. 952514 DG M PV2 SCI 1000

GTIN 4013364224964, Zolltarifnr.: 85363030, Bruttogewicht: 588.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

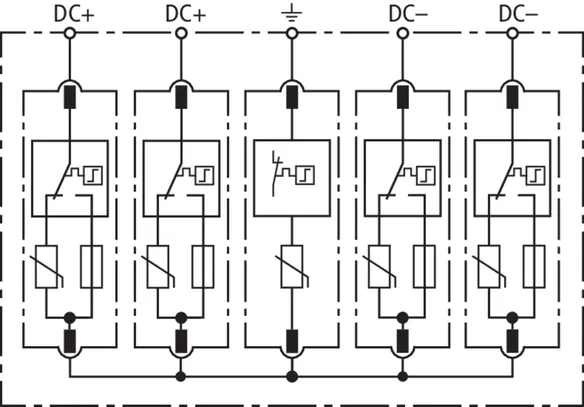

Parafoudre DEHNguard M PV2 SCI 1000
Parafoudre photovoltaïque multipolaire, modulaire, enfichable jusqu’à 1000 V DC
avec dispositif de commutation DC à trois niveaux, largeur 5 modules standard
Indication de défaut
type 2 selon EN 61643-31
Utilisation conformément à la norme IEC 60364-7-712
pour la protection de 2 entrées MPP
Séparation électrique sécurisée dans le module de protection
Tension photovoltaïque maximale : <=1000 V DC
Courant de décharge total : 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA

produit : DEHN
Type: DG M PV2 SCI 1000
Référence: 952514
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Certifications	UL, KEMA

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Niveau de protection en tensionavec 5 kA (U_P )	≤ 3,5 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm²rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

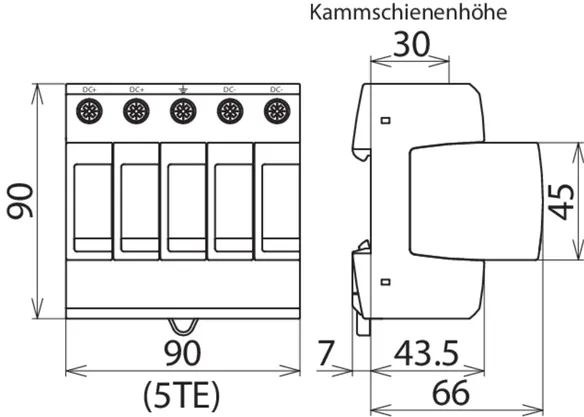

Encombrement	5 modules, DIN 43880
Certifications	UL, KEMA

Artikel 952514 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952514 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

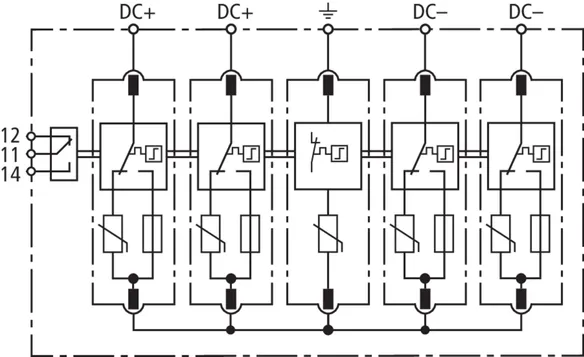

Art.-Nr. 952519 DG M PV2 SCI 1000 FM

GTIN 4013364224971, Zolltarifnr.: 85363030, Bruttogewicht: 599.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Parafoudre DEHNguard M PV2 SCI 1000 FM
Parafoudre photovoltaïque multipolaire, modulaire, enfichable jusqu’à 1000 V DC
avec dispositif de commutation DC à trois niveaux, largeur 5 modules standard
Indication de défaut, avec contact de télésignalisation
type 2 selon EN 61643-31
Utilisation conformément à la norme IEC 60364-7-712
pour la protection de 2 entrées MPP
Séparation électrique sécurisée dans le module de protection
Tension photovoltaïque maximale : <=1000 V DC
Courant de décharge total : 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA

produit : DEHN
Type: DG M PV2 SCI 1000 FM
Référence: 952519
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Certifications	UL, KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Niveau de protection en tensionavec 5 kA (U_P )	≤ 3,5 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm²rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	5 modules, DIN 43880
Certifications	UL, KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Artikel 952519 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952519 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

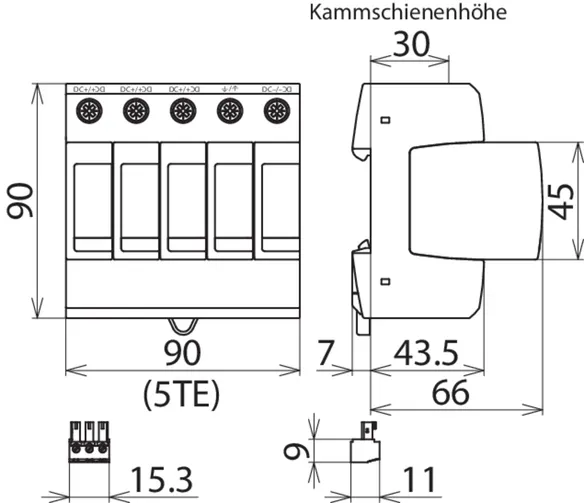

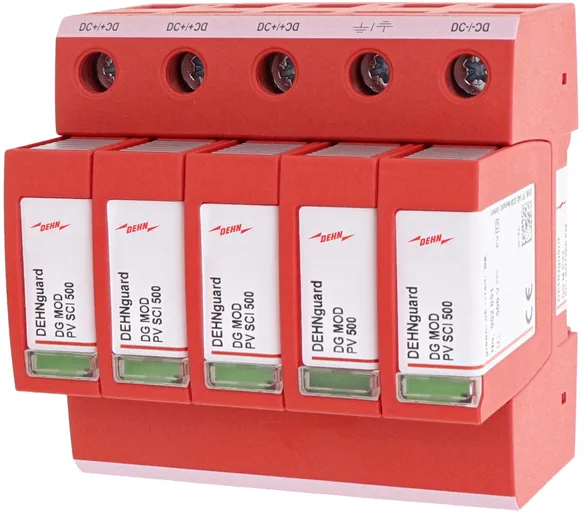

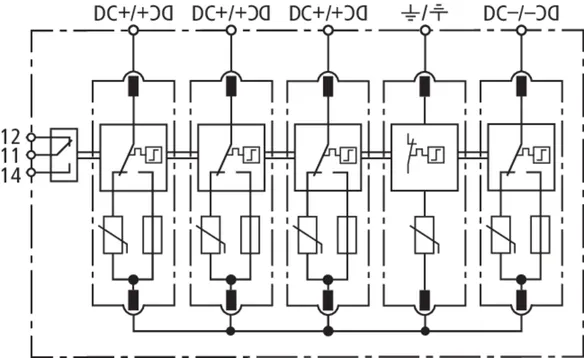

Art.-Nr. 999799 DG M PV2 SCI SN1868 FM

GTIN 4013364328723, Zolltarifnr.: 85363030, Bruttogewicht: 598.30 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Parafoudre DEHNguard M PV2 SCI SN1868 FM
Parafoudre photovoltaïque multipolaire, modulaire, enfichable jusqu’à 1000 V DC
avec dispositif de commutation DC à trois niveaux
Avec contact de télésignalisation, largeur 5 modules standard
type 2 selon EN 61643-31
Utilisation conformément à la norme IEC 60364-7-712
pour la protection de 3 entrées MPP
Séparation électrique sécurisée dans le module de protection
Tension photovoltaïque maximale : <=1000 V DC
Courant de décharge total : 40 kA
Niveau de protection : <= 4 kV
Résistance aux courts-circuits Iscpv : 10 kA
Indication de défaut

produit : DEHN
Type: DG M PV2 SCI SN1868 FM
Référence: 999799
ou équivalent

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Certifications	UL, KEMA
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-31	Type 2/Classe II
Tension PV max. (U_CPV )	1000 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	40 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Courant max. de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Niveau de protection en tensionavec 5 kA (U_P )	≤ 3,5 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm²rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	5 modules, DIN 43880
Certifications	UL, KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Artikel 999799 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 999799 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard (Y)PV SCI ...

Details

DEHNguard M YPV SCI ...

Art.-Nr. 952513 DG M YPV SCI 150

Sie müssen angemeldet sein um 952300.stp herunterzuladen.

Sie müssen angemeldet sein um 952300.igs herunterzuladen.

Sie müssen angemeldet sein um 952300.jt herunterzuladen.

Sie müssen angemeldet sein um 952300.dwg herunterzuladen.

Sie müssen angemeldet sein um 952510m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952513.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.952513.wspak herunterzuladen.

SCI-Technologie

Artikel 952513 wurde zum Merkzettel hinzugefügt.

Artikel 952513 wurde zum Warenkorb hinzugefügt.

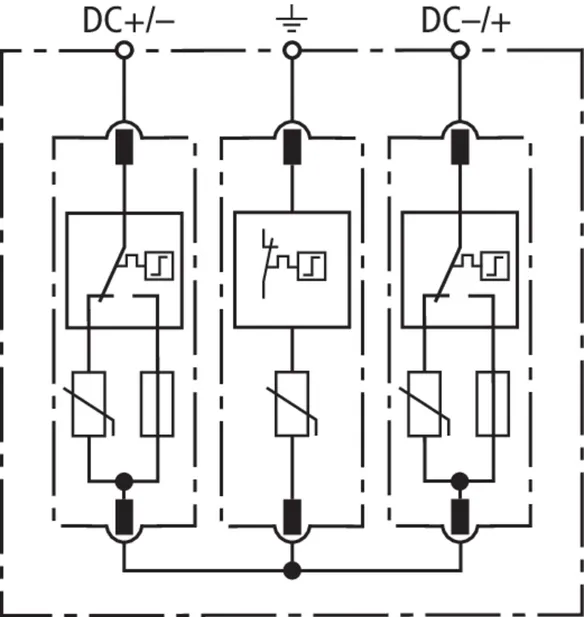

Art.-Nr. 952510 DG M YPV SCI 1000

Sie müssen angemeldet sein um 952300.stp herunterzuladen.

Sie müssen angemeldet sein um 952300.igs herunterzuladen.

Sie müssen angemeldet sein um 952300.jt herunterzuladen.

Sie müssen angemeldet sein um 952300.dwg herunterzuladen.

Sie müssen angemeldet sein um 952510m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952510.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.952510.wspak herunterzuladen.

SCI-Technologie

Artikel 952510 wurde zum Merkzettel hinzugefügt.

Artikel 952510 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952512 DG M YPV SCI 1200

Sie müssen angemeldet sein um 952300.stp herunterzuladen.

Sie müssen angemeldet sein um 952300.igs herunterzuladen.

Sie müssen angemeldet sein um 952300.jt herunterzuladen.

Sie müssen angemeldet sein um 952300.dwg herunterzuladen.

Sie müssen angemeldet sein um 952510m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952512.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.952512.wspak herunterzuladen.

SCI-Technologie

Artikel 952512 wurde zum Merkzettel hinzugefügt.

Artikel 952512 wurde zum Warenkorb hinzugefügt.

DEHNguard M YPV SCI ... FM

Art.-Nr. 952518 DG M YPV SCI 150 FM

Sie müssen angemeldet sein um 952305.stp herunterzuladen.

Sie müssen angemeldet sein um 952305.igs herunterzuladen.

Sie müssen angemeldet sein um 952305.jt herunterzuladen.

Sie müssen angemeldet sein um 952305.dwg herunterzuladen.

Sie müssen angemeldet sein um 952515m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952518.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.952518.wspak herunterzuladen.

SCI-Technologie

Artikel 952518 wurde zum Merkzettel hinzugefügt.

Artikel 952518 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952515 DG M YPV SCI 1000 FM

Sie müssen angemeldet sein um 952305.stp herunterzuladen.

Sie müssen angemeldet sein um 952305.igs herunterzuladen.

Sie müssen angemeldet sein um 952305.jt herunterzuladen.

Sie müssen angemeldet sein um 952305.dwg herunterzuladen.

Sie müssen angemeldet sein um 952515m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952515.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.952515.wspak herunterzuladen.

SCI-Technologie

Artikel 952515 wurde zum Merkzettel hinzugefügt.

Artikel 952515 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 952517 DG M YPV SCI 1200 FM

Sie müssen angemeldet sein um 952305.stp herunterzuladen.

Sie müssen angemeldet sein um 952305.igs herunterzuladen.

Sie müssen angemeldet sein um 952305.jt herunterzuladen.

Sie müssen angemeldet sein um 952305.dwg herunterzuladen.

Sie müssen angemeldet sein um 952515m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952517.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.952517.wspak herunterzuladen.

SCI-Technologie

Artikel 952517 wurde zum Merkzettel hinzugefügt.

Artikel 952517 wurde zum Warenkorb hinzugefügt.

DEHNguard M PV2 SCI ... (FM)

Art.-Nr. 952514 DG M PV2 SCI 1000

Sie müssen angemeldet sein um 952514.stp herunterzuladen.

Sie müssen angemeldet sein um 952514.igs herunterzuladen.

Sie müssen angemeldet sein um 952514.jt herunterzuladen.

Sie müssen angemeldet sein um 952514.dwg herunterzuladen.

Sie müssen angemeldet sein um 952514m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952514.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.952514.wspak herunterzuladen.

SCI-Technologie
