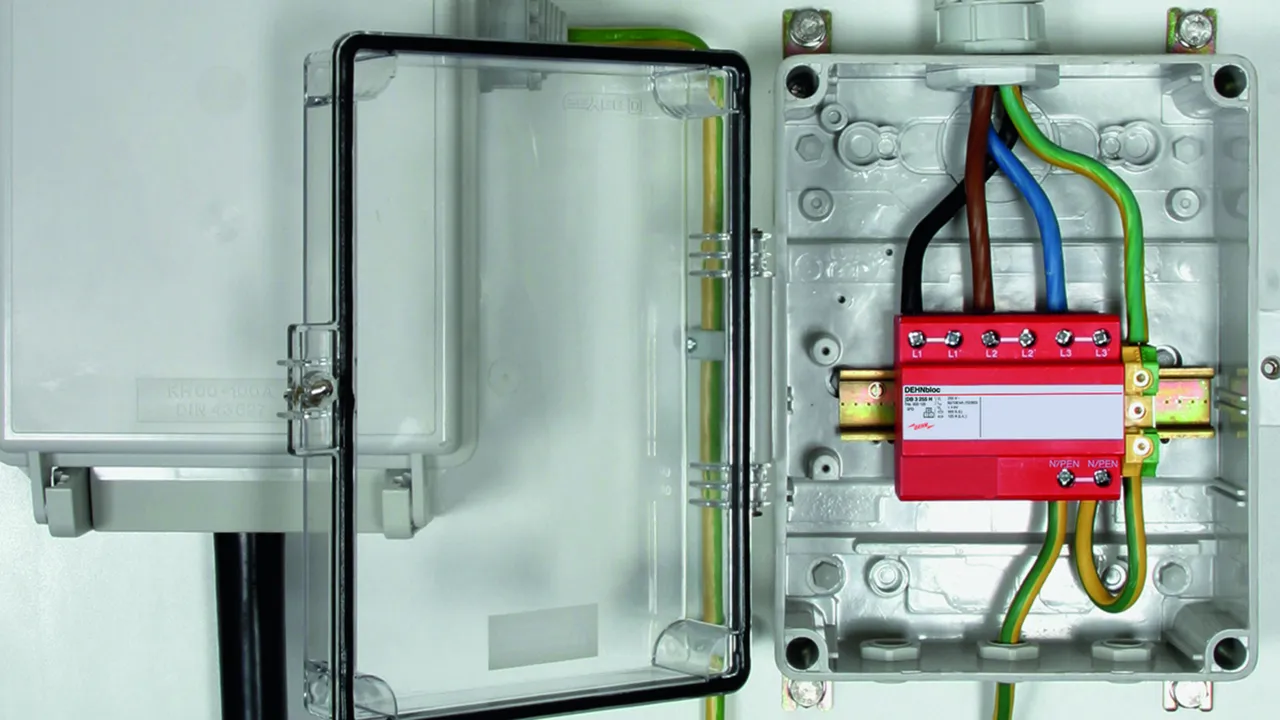

DEHNbloc

Éclateur à air encapsulé sans soufflage d'arc
Technologie d'éclateurs à air « RADAX-Flow » avec forte limitation du courant de suite
Coordination énergétique avec la gamme de produits Red/Line
Utilisable en amont du compteur grâce à la haute résistance d'isolement
Bornes de raccordement multifonctions pour conducteurs et peignes (de répartition)
Type unipolaire et tripolaire (selon le type de réseau jusqu'à des courants de foudre de 100 kA)
Version unipolaire modulaire également disponible

DEHNbloc H

Parafoudre unipolaire modulaire avec haute capacité d'écoulement pour les systèmes 230 / 400 V.

1 Produkt

Art.-Nr. 961122 DBH M 1 255

GTIN 4013364118652, Zolltarifnr. (EU): 85363090, Bruttogewicht: 374.20 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DBH M 1 255
Référence: 961122
ou équivalent

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

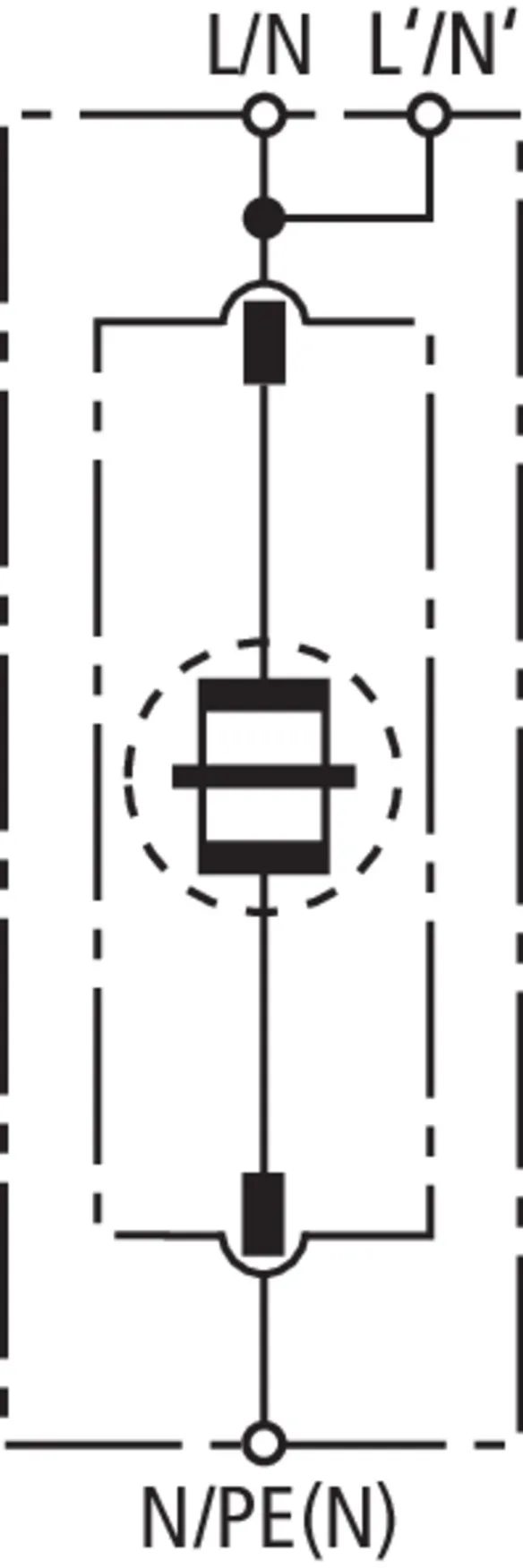

Technische Daten

SPD selon NF EN 61643-11/ ...CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent max AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	50 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 0,2 s)	500 A gG
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 0,5 s)	315 A gG

SPD selon NF EN 61643-11/ ...CEI 61643-11	Type 1/Classe 1
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent max AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	50 kA
Énergie spécifique (W/R)	625,00 kJ/ohm
Niveau de protection en tension (U_P )	≤ 4 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 0,2 s)	500 A gG
Fusible amont max. (L) jusqu'à I_K = 50 kA_eff(t_a ≤ 0,5 s)	315 A gG
Fusible amont max. (L-L')	125 A gG
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (câblage en parallèle) (T_UP )	-40 °C ... +80 °C
Température d'utilisation (câblage en V) (T_US )	-40 °C ... +60 °C
Nombre de ports	1
Section de raccordement (L/N, L'/N', N/PE(N)) (min.)	10 mm² rigide/brins souples
Section de raccordement (L/N, N/PE(N)) (max.)	50 mm² multi-brins/35 mm² brins souples
Section de raccordement (L'/N') (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20

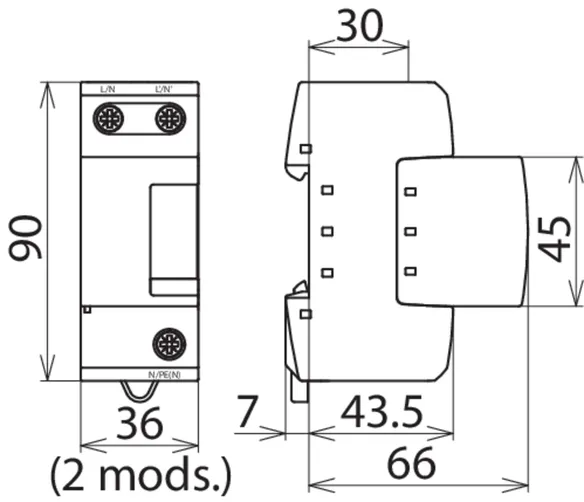

Encombrement	2 modules, DIN 43880
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution présentant des court-circuits présumés > 50 kA_eff (testé et controlé par VDE)
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation/Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff (t_a ≤ 0,2 s)	500 A gG
– Fusible amont max. (L) jusqu'à I_K = 100 kA_eff (t_a ≤ 5 s)	315 A gG
