DEHNbloc Maxi S

Parafoudre à base d'éclateurs à air avec un fusible amont intégré résistant au courant de foudre, dans un boîtier compact

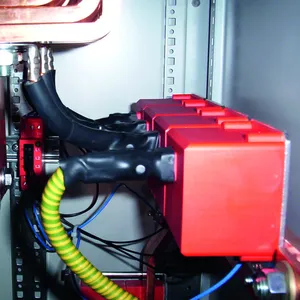

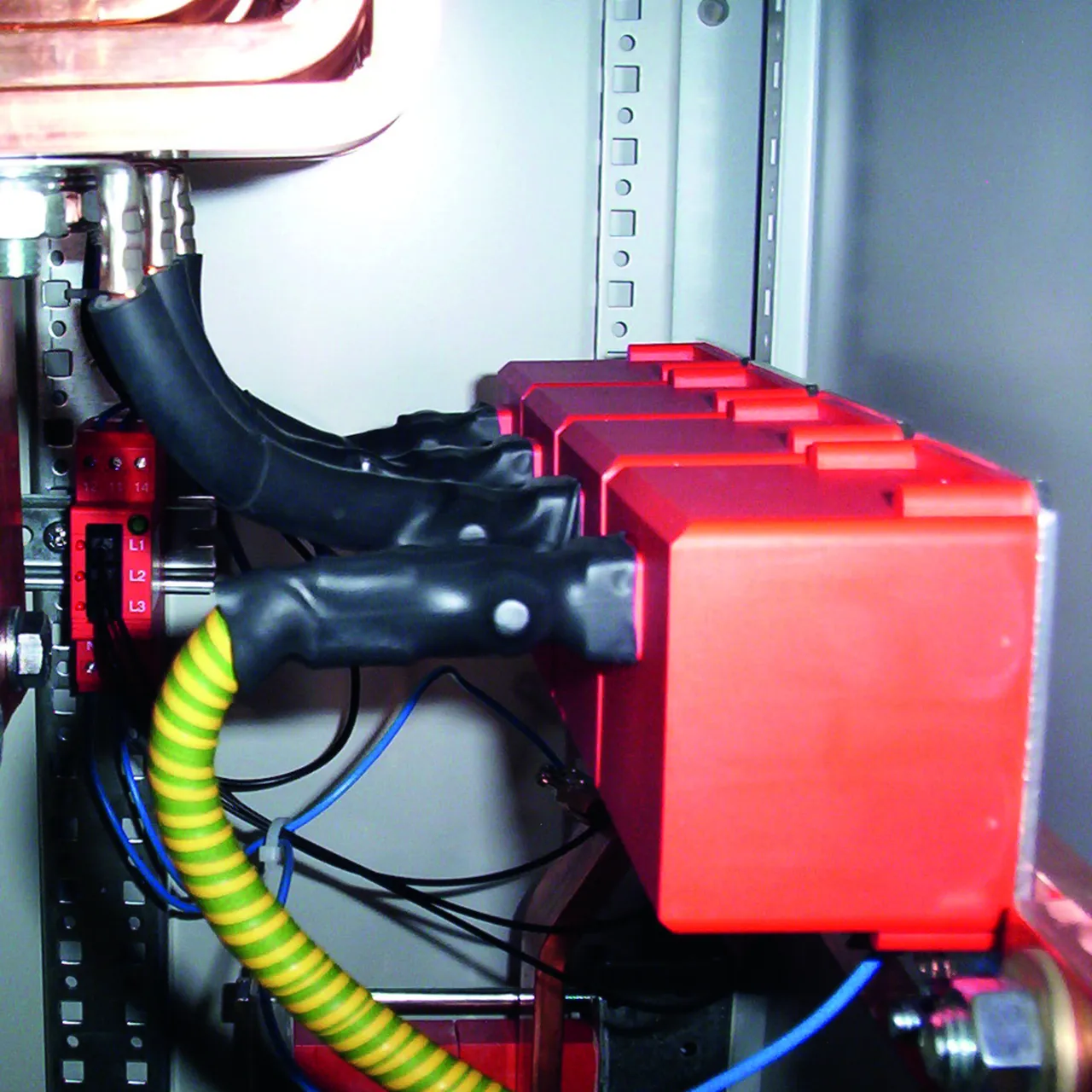

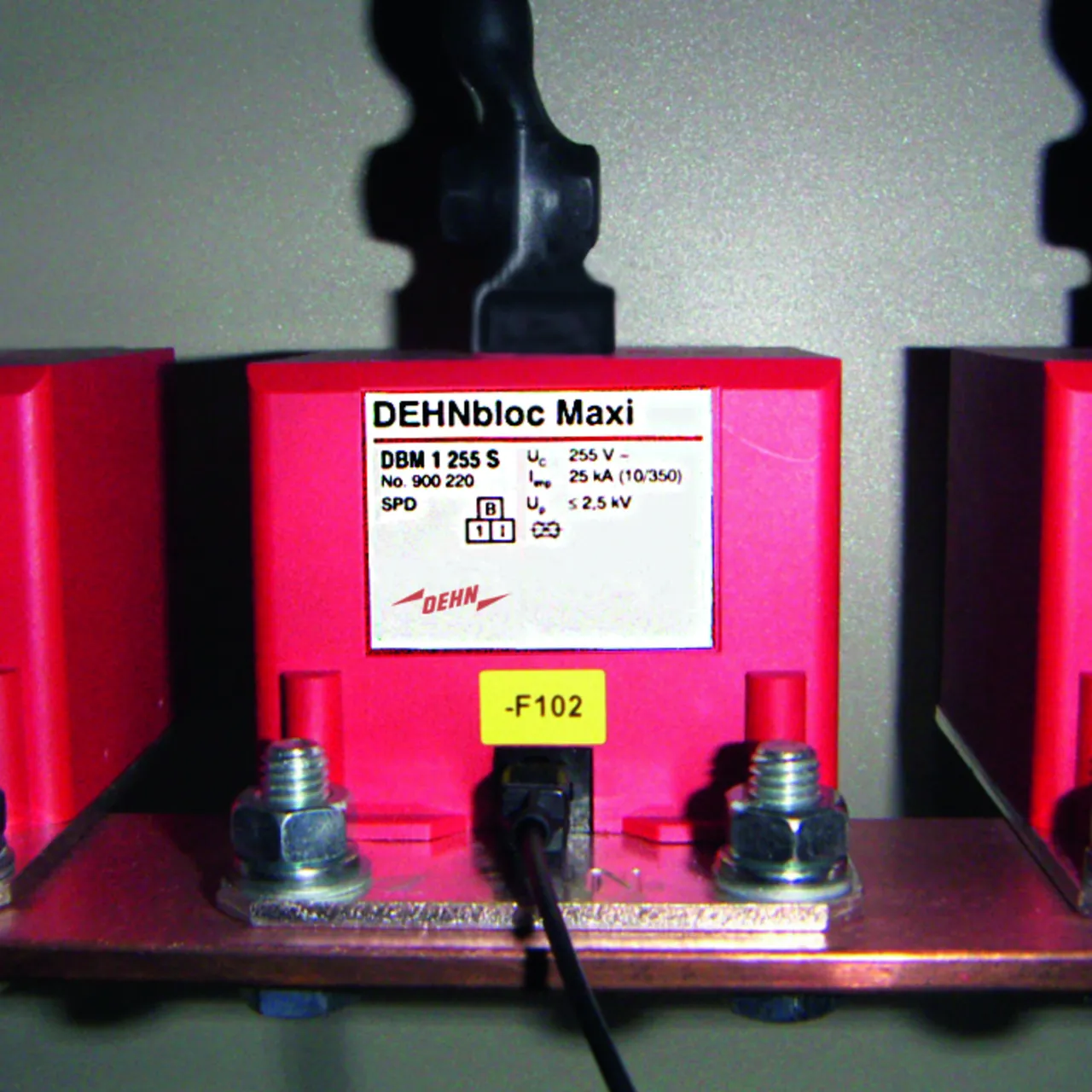

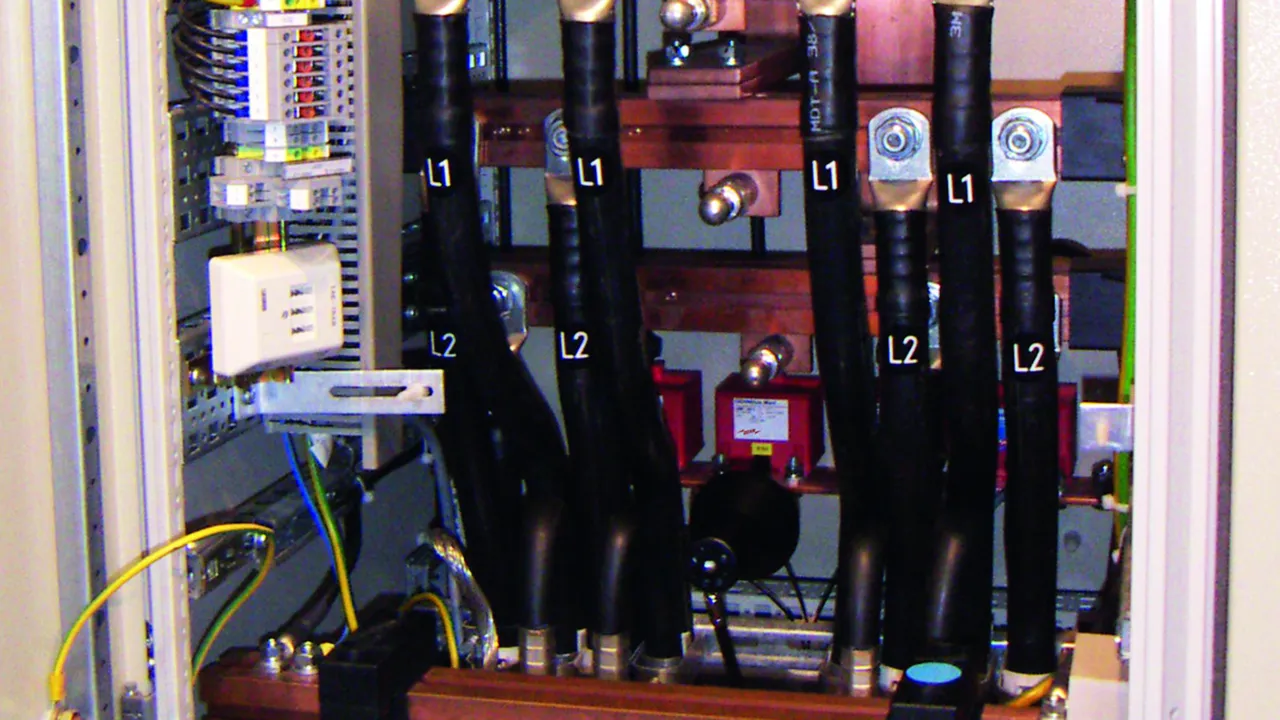

Montage direct sur barres PEN ou N
Bas niveau de protection U_P ≤ 2,5 kV (tient compte de 80 cm de câble de connexion)
Directement coordonné avec les parafoudres DEHNguard sans nécessiter de longueur de câble ou d'inductance supplémentaire
Tenue aux courts-circuits de 100 kA_eff (220 kA_peak)
Continuité de service accrue des installations grâce a la technologie de limitation du courant de suite « RADAX-Flow »
Haute capacité d'écoulement du courant de foudre

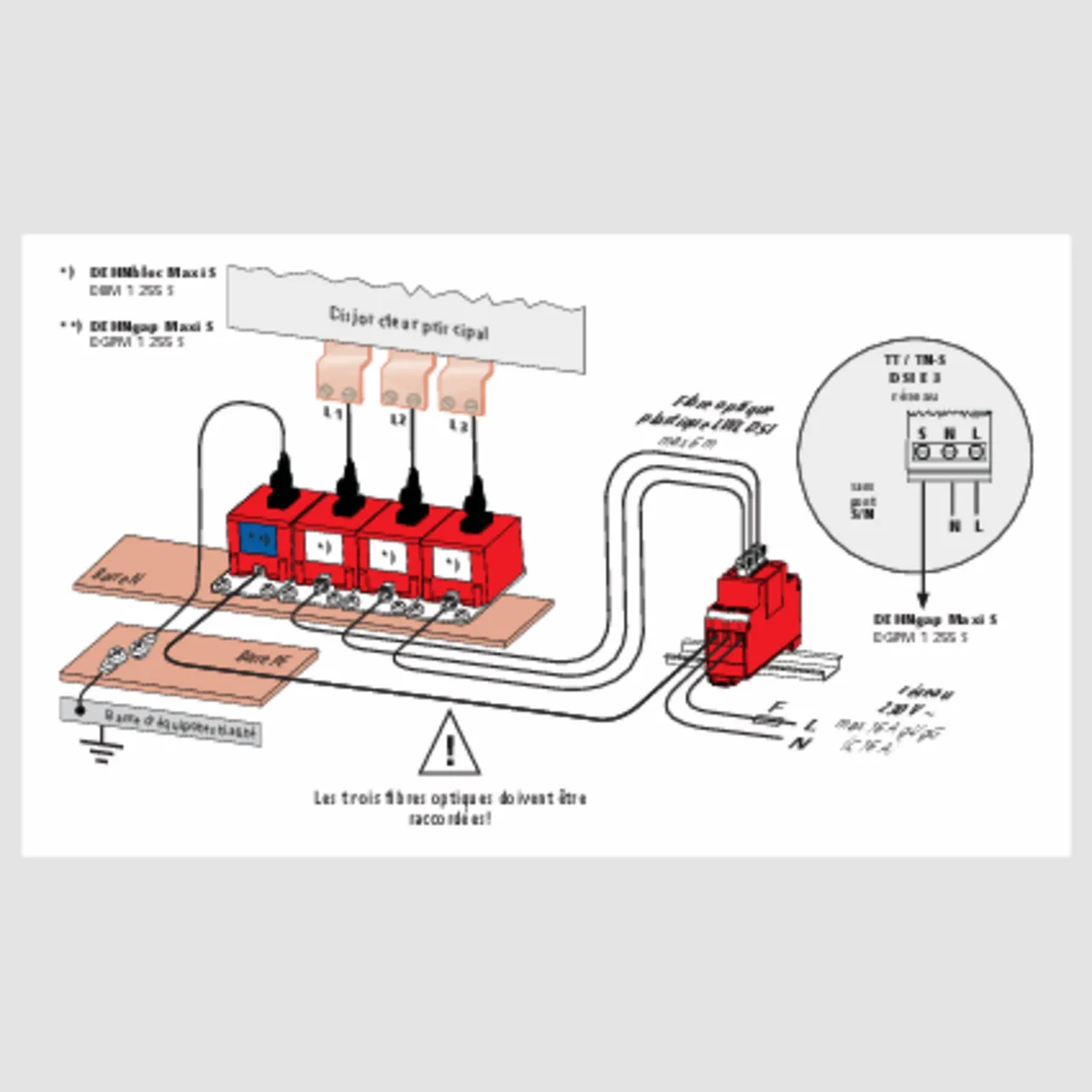

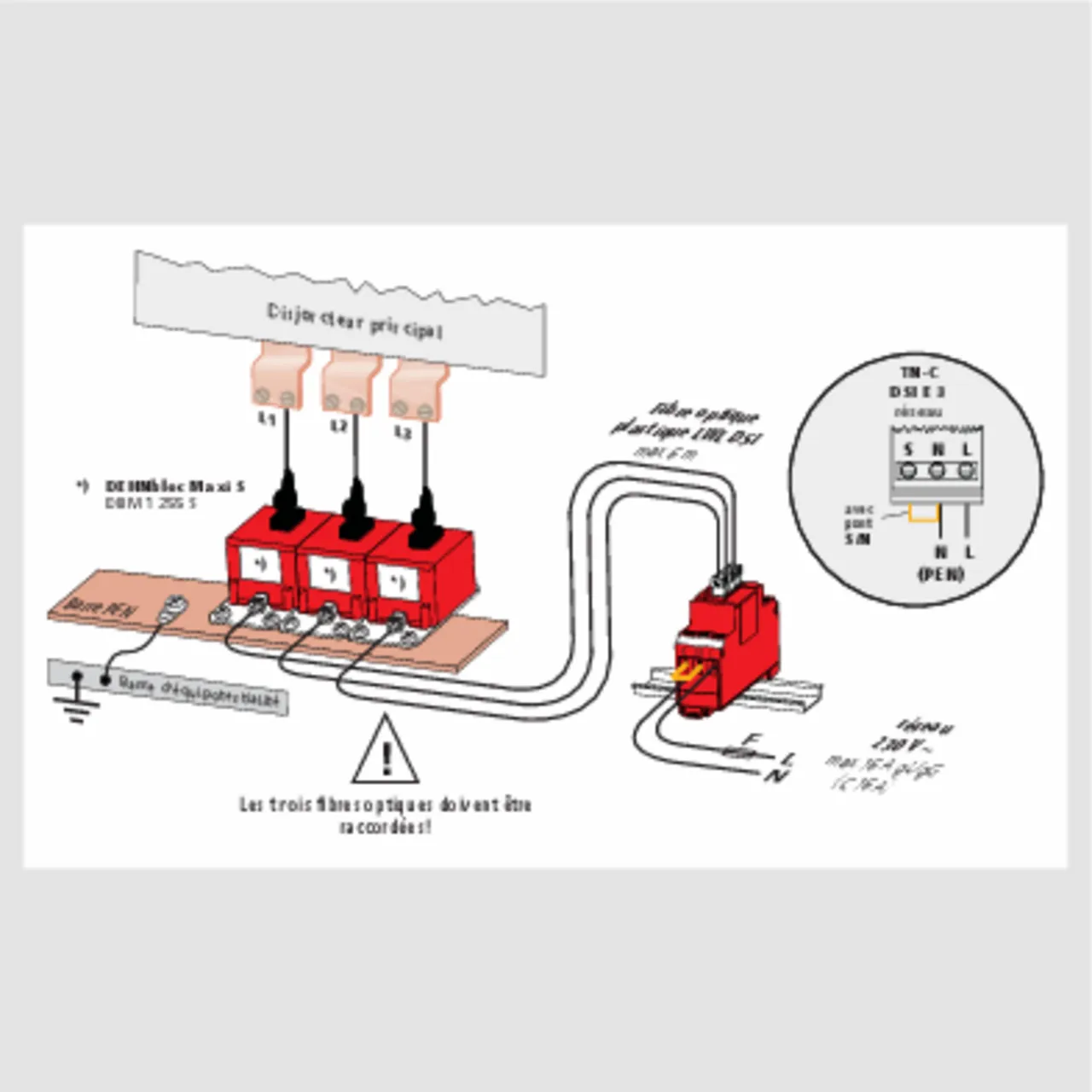

Avec interface à fibre optique pour la surveillance du parafoudre

Details

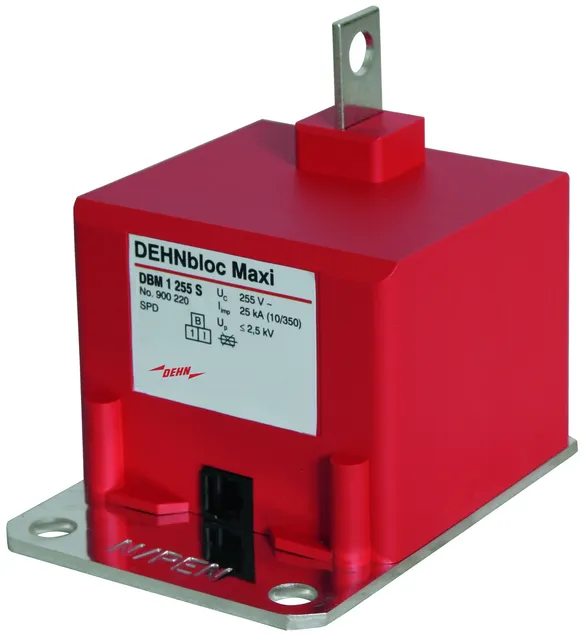

DEHNbloc Maxi 1 255 S

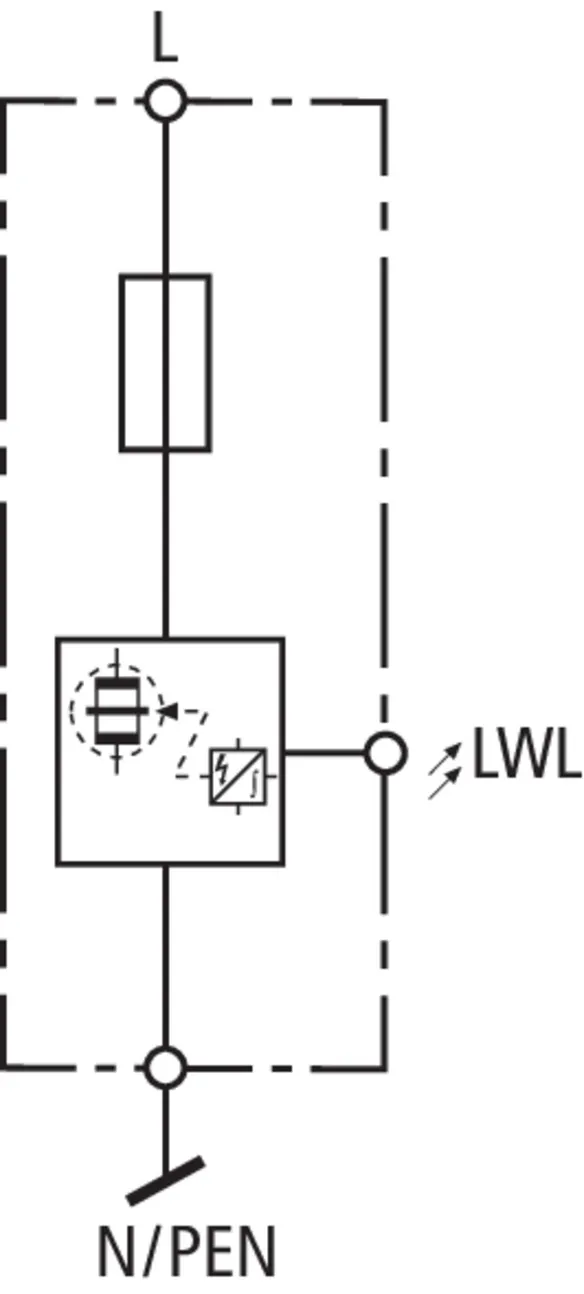

Parafoudre coordonné unipolaire avec fusible amont intégré pour le système 230 / 400 V, approprié pour jeu de barres.

1 Produkt

Art.-Nr. 900220 DBM 1 255 S

GTIN 4013364106734, Zolltarifnr. (EU): 85363090, Bruttogewicht: 730.70 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DBM 1 255 S
Référence: 900220
ou équivalent

Zertifikate

Integrierte Vorsicherung

Hier ist die Vorsicherung bereits integriert. Das bedeutet: Reduzierter Platzbedarf, geringere Montagekosten, schnellere Verdrahtungszeiten und kürzere Anschlussleitungslängen. Dieses Konzept ist in den Produktfamilien DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI und V(A) NH zu finden.

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11	Type 1 / Class I
Tension max. de régime permanent AC [L - 230/400] (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV (tient compte de 80 cm de câble de connexion)
Protection max. contre les surintensités	pas nécessaire
Indication de fonctionnement	par fibre optique via DSI E 3

SPD selon NF EN 61643-11/... CEI 61643-11	Type 1 / Class I
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC [L - 230/400] (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	25 kA
Énergie spécifique (W/R)	156,25 kJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV (tient compte de 80 cm de câble de connexion)
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Tenue aux courts-circuits (I_SCCR )	100 kA_eff (220 kA_peak)
Protection max. contre les surintensités	pas nécessaire
Pouvoir de coupure assigné de la protection interne de secours	100 kA
Caractéristique de la surtension temporaire (U_T)	440 V/120 min. – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Nombre de ports	1
Montage sur	Barre collectrice PEN/N 35 mm²min.
Raccordement	par cosse de câble min. 35 mm²/max. 50 mm²
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur

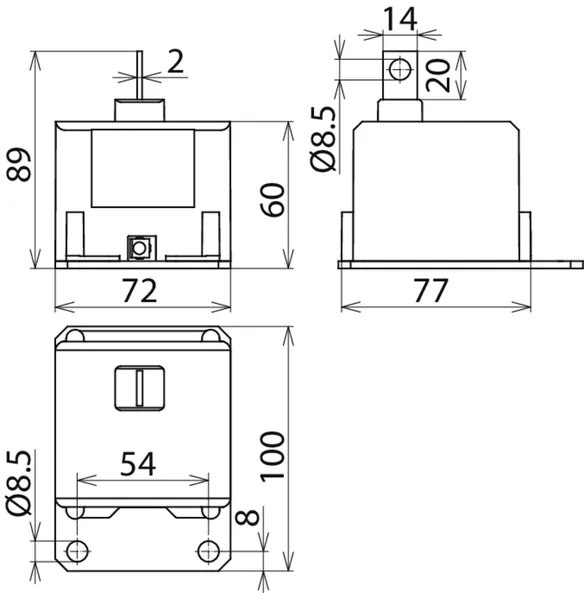

Encombrement (l x h x p)	72 x 89 x 100 mm
Indication de fonctionnement	par fibre optique via DSI E 3
Caractéristiques techniques supplémentaires :	Utilisation dans des tableaux de distribution présentant des court-circuits présumés > 50 kA_eff (testé et controlé par VDE)
– Courant de court-circuit présumé max.	100 kA_eff (220 kA_peak)
– Limitation / Extinction de courants de suite	jusqu'à 100 kA_eff (220 kA_peak)
