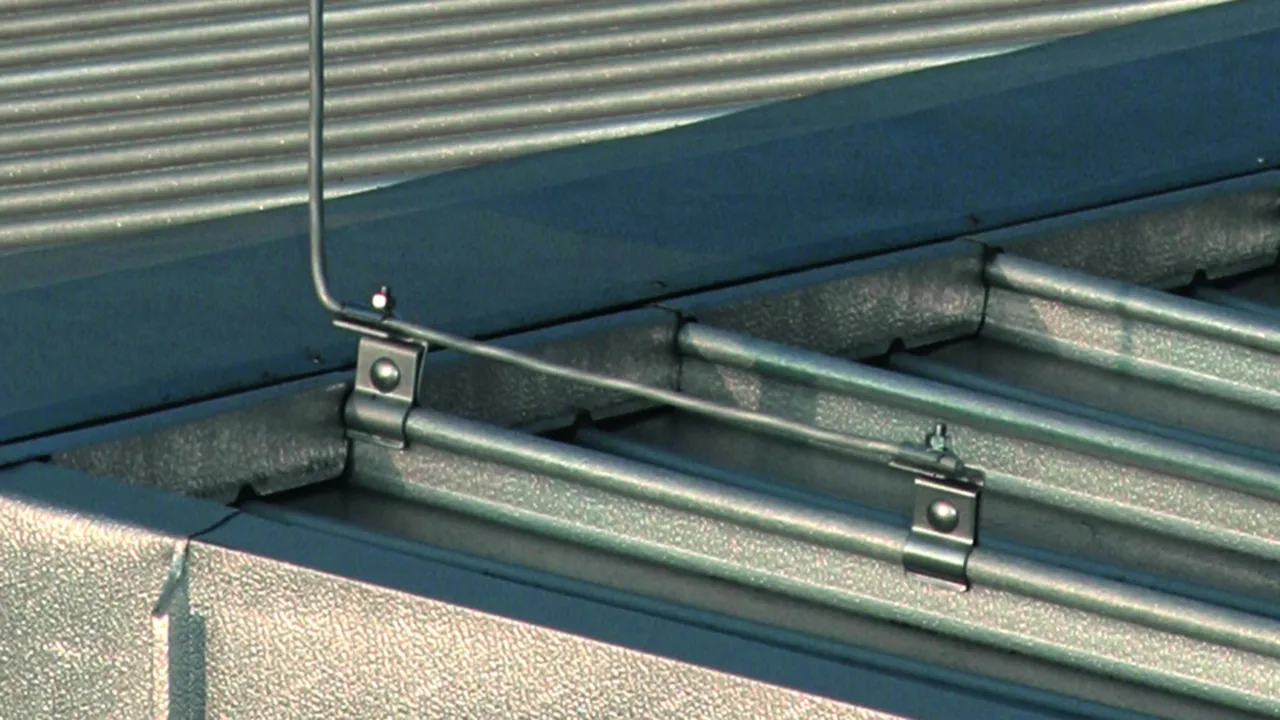

Supports pour conducteurs de toiture métallique

Pour la fixation de dispositifs de capture supplémentaires sur toits métalliques.
En cas d’utilisation de deux supports pour conducteurs de toiture (bornes/dipositif de serrage) testés pour le profil de toiture concerné, une tenue au courant de foudre de 100 kA (10/350 µs) est garantie.

Pour toitures à joints debouts ronds, avec dispositif de serrage

2 Produkte

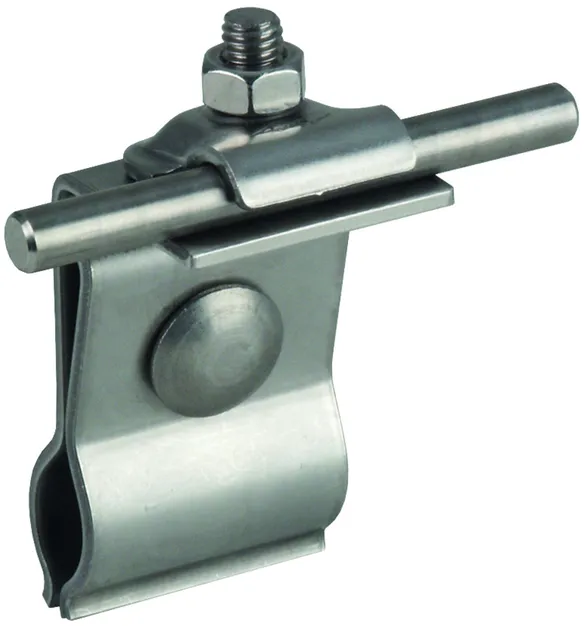

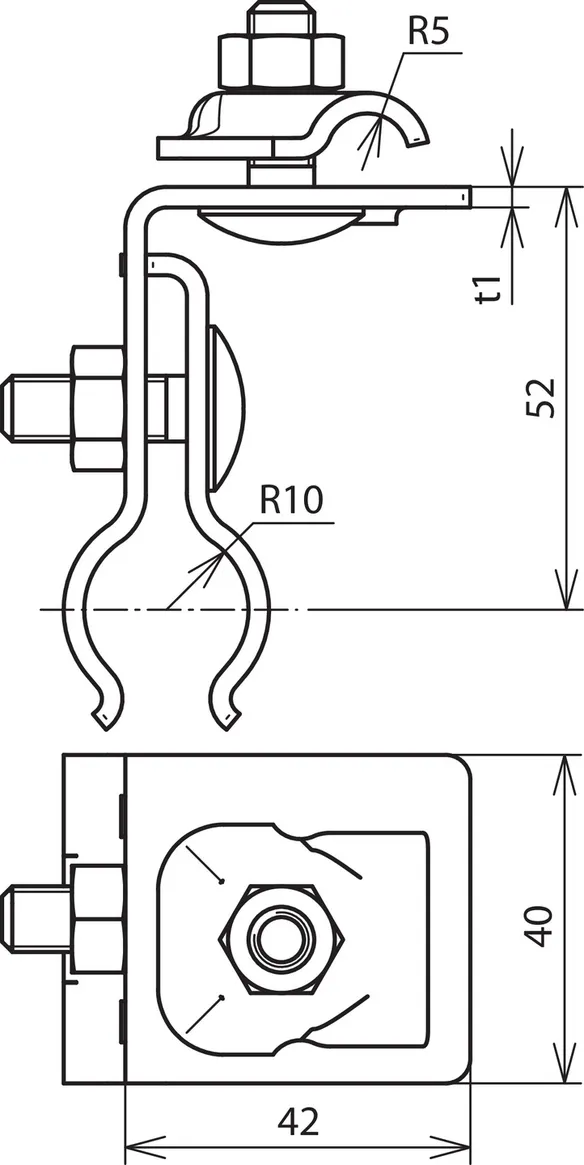

Art.-Nr. 223010 DLH KB 6.10 RSF20.25 V2A

GTIN 4013364092778, Zolltarifnr. (EU): 85389099, Bruttogewicht: 186.30 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 223010.stp

      Sie müssen angemeldet sein um 223010.stp herunterzuladen.

      Login
    • 223010.igs

      Sie müssen angemeldet sein um 223010.igs herunterzuladen.

      Login
    • 223010.jt

      Sie müssen angemeldet sein um 223010.jt herunterzuladen.

      Login
    • 223010.dwg

      Sie müssen angemeldet sein um 223010.dwg herunterzuladen.

      Login
    • 223010m_D.dxf

      Sie müssen angemeldet sein um 223010m_D.dxf herunterzuladen.

      Login

Matériau - support pour conducteurs de toiture: INOX
Plage de serrage: Ø20-25 mm
Type - support conducteur: dispositif de serrage
Matériau - support conducteur: INOX
Guidage du conducteur: fixe
Normes: NF EN 62561-1

produit : DEHN
Type: DLH KB 6.10 RSF20.25 V2A
Référence: 223010
ou équivalent

Zertifikate



Technische Daten

Matériau - support pour conducteurs de toiture INOX
Plage de serrage Ø20-25 mm
Matériau - support conducteur INOX
Guidage du conducteur fixe
Normes NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Artikel 223010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 223040 DLH KB 6.10 RSF20.25 AL

GTIN 4013364096752, Zolltarifnr. (EU): 85389099, Bruttogewicht: 102.30 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 223010.stp

      Sie müssen angemeldet sein um 223010.stp herunterzuladen.

      Login
    • 223010.igs

      Sie müssen angemeldet sein um 223010.igs herunterzuladen.

      Login
    • 223010.jt

      Sie müssen angemeldet sein um 223010.jt herunterzuladen.

      Login
    • 223010.dwg

      Sie müssen angemeldet sein um 223010.dwg herunterzuladen.

      Login
    • 223010m_D.dxf

      Sie müssen angemeldet sein um 223010m_D.dxf herunterzuladen.

      Login

Matériau - support pour conducteurs de toiture: Al
Plage de serrage: Ø20-25 mm
Type - support conducteur: dispositif de serrage
Matériau - support conducteur: Al
Support conducteur rd: 6-10 mm
Guidage du conducteur: fixe
Normes: NF EN 62561-1

produit : DEHN
Type: DLH KB 6.10 RSF20.25 AL
Référence: 223040
ou équivalent

Zertifikate



Technische Daten

Matériau - support pour conducteurs de toiture Al
Plage de serrage Ø20-25 mm
Matériau - support conducteur Al
Support conducteur rd 6-10 mm
Guidage du conducteur fixe
Normes NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Artikel 223040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pour toitures à joints debouts ronds, avec DEHNgrip

2 Produkte

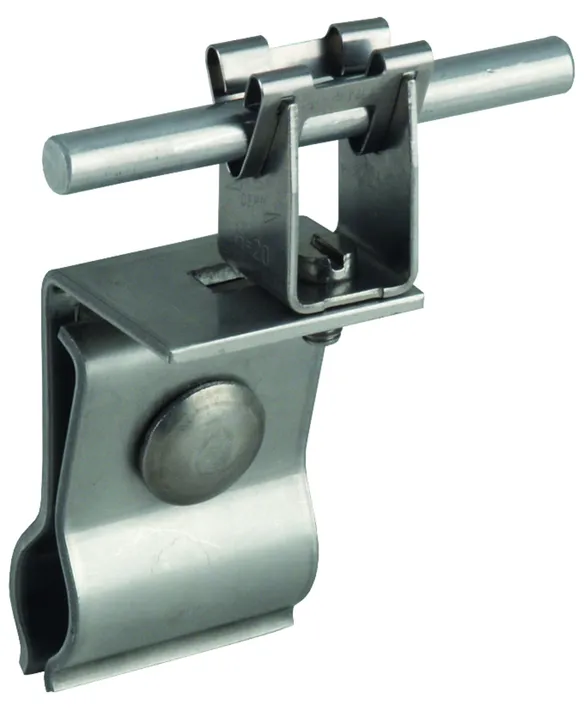

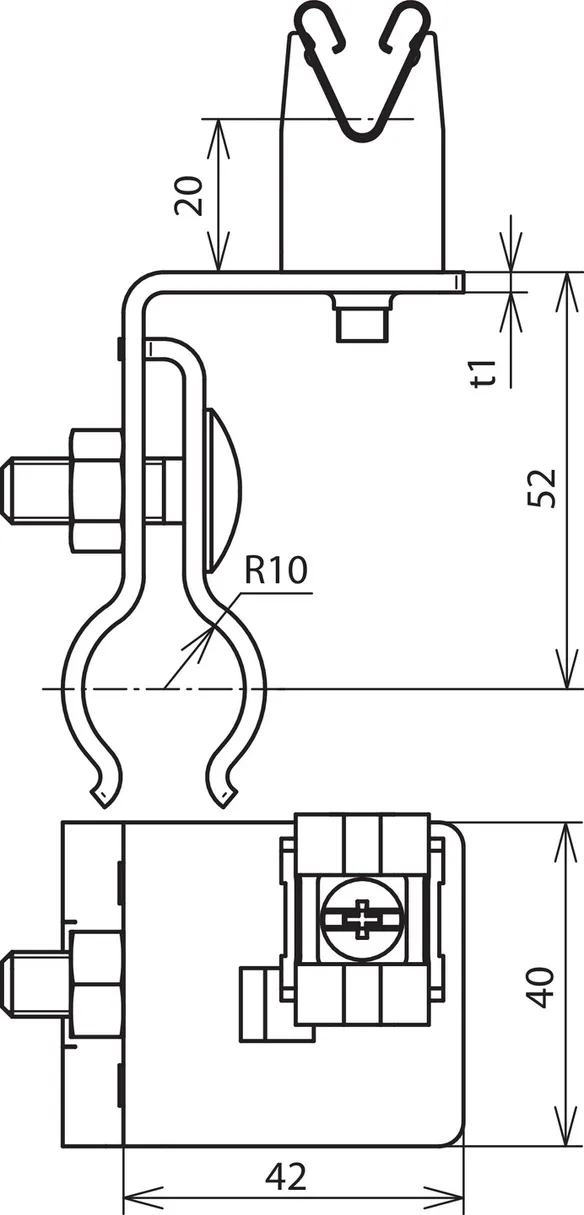

Art.-Nr. 223011 DLH DG 8 RSF20.25 V2A

GTIN 4013364092785, Zolltarifnr. (EU): 85389099, Bruttogewicht: 170.02 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 223011.stp

      Sie müssen angemeldet sein um 223011.stp herunterzuladen.

      Login
    • 223011.igs

      Sie müssen angemeldet sein um 223011.igs herunterzuladen.

      Login
    • 223011.jt

      Sie müssen angemeldet sein um 223011.jt herunterzuladen.

      Login
    • 223011.dwg

      Sie müssen angemeldet sein um 223011.dwg herunterzuladen.

      Login
    • 223011m_D.dxf

      Sie müssen angemeldet sein um 223011m_D.dxf herunterzuladen.

      Login

Matériau - support pour conducteurs de toiture: INOX
Plage de serrage: Ø20-25 mm
Type - support conducteur: DEHNgrip
Matériau - support conducteur: INOX
Support conducteur rd: 8 mm
Guidage du conducteur: libre
Normes: NF EN 62561-4

produit : DEHN
Type: DLH DG 8 RSF20.25 V2A
Référence: 223011
ou équivalent

Zertifikate



Technische Daten

Matériau - support pour conducteurs de toiture INOX
Plage de serrage Ø20-25 mm
Hauteur totale - support conducteur 20 mm
Matériau - support conducteur INOX
Support conducteur rd 8 mm
Guidage du conducteur libre
Normes NF EN 62561-4

Artikel 223011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 223041 DLH DG 8 RSF20.25 AL

GTIN 4013364096769, Zolltarifnr. (EU): 85389099, Bruttogewicht: 99.02 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 223011.stp

      Sie müssen angemeldet sein um 223011.stp herunterzuladen.

      Login
    • 223011.igs

      Sie müssen angemeldet sein um 223011.igs herunterzuladen.

      Login
    • 223011.igs

      Sie müssen angemeldet sein um 223011.igs herunterzuladen.

      Login
    • 223011.dwg

      Sie müssen angemeldet sein um 223011.dwg herunterzuladen.

      Login
    • 223011m_D.dxf

      Sie müssen angemeldet sein um 223011m_D.dxf herunterzuladen.

      Login

Matériau - support pour conducteurs de toiture: Al
Plage de serrage: Ø20-25 mm
Type - support conducteur: DEHNgrip
Matériau - support conducteur: INOX
Support conducteur rd: 8 mm
Guidage du conducteur: libre
Normes: NF EN 62561-4

produit : DEHN
Type: DLH DG 8 RSF20.25 AL
Référence: 223041
ou équivalent



Technische Daten

Matériau - support pour conducteurs de toiture Al
Plage de serrage Ø20-25 mm
Hauteur totale - support conducteur 20 mm
Matériau - support conducteur INOX
Support conducteur rd 8 mm
Guidage du conducteur libre
Normes NF EN 62561-4

Artikel 223041 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223041 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pour toitures à joints pincés, avec dispositif de serrage

1 Produkt

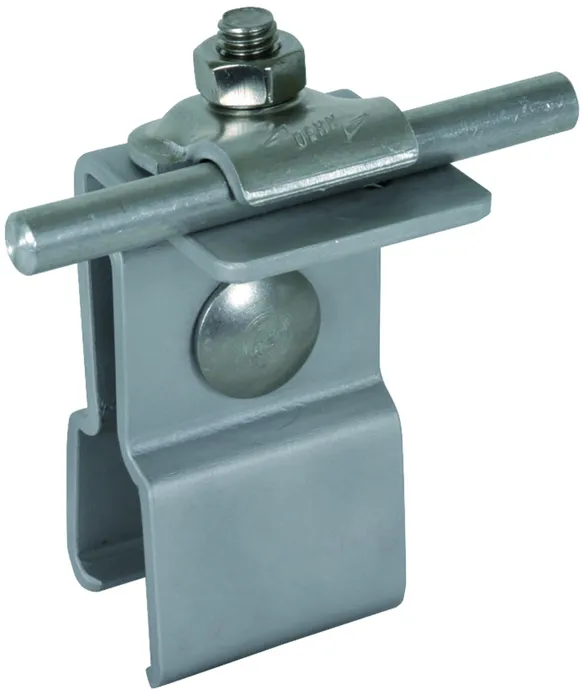

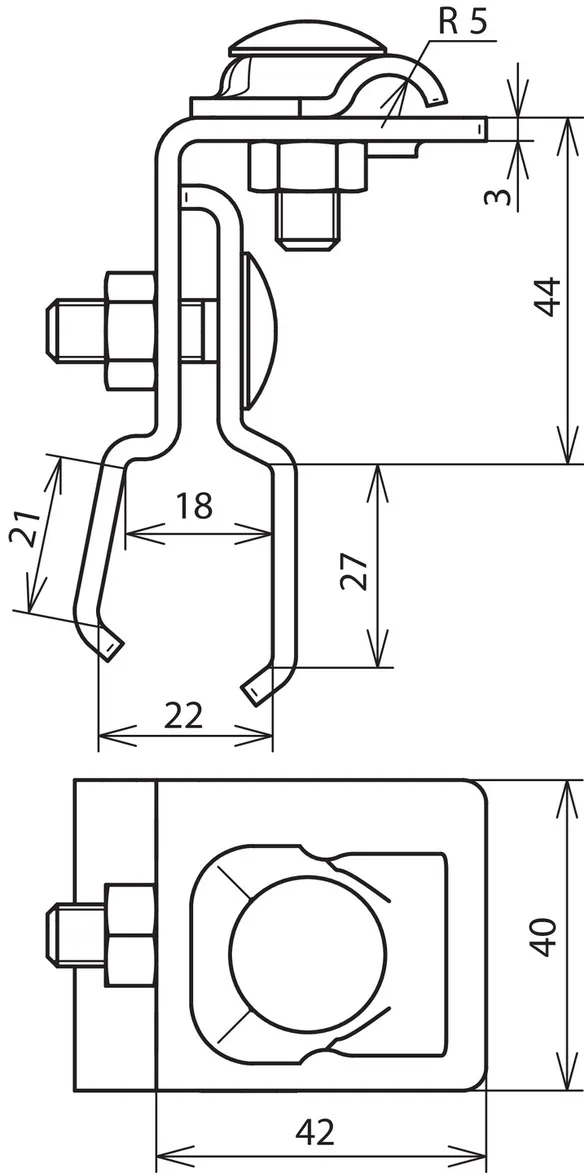

Art.-Nr. 223070 DLH KB 6.10 KF18.22 AL

GTIN 4013364108738, Zolltarifnr. (EU): 85389099, Bruttogewicht: 105.62 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 223070.stp

      Sie müssen angemeldet sein um 223070.stp herunterzuladen.

      Login
    • 223070.igs

      Sie müssen angemeldet sein um 223070.igs herunterzuladen.

      Login
    • 223070.jt

      Sie müssen angemeldet sein um 223070.jt herunterzuladen.

      Login
    • 223070.dwg

      Sie müssen angemeldet sein um 223070.dwg herunterzuladen.

      Login
    • 223070m_D.dxf

      Sie müssen angemeldet sein um 223070m_D.dxf herunterzuladen.

      Login

Matériau - support pour conducteurs de toiture: Al
Plage de serrage: env. 18 / 22 mm
Type - support conducteur: dispositif de serrage
Matériau - support conducteur: Al
Support conducteur rd: 6-10 mm
Guidage du conducteur: fixe
Normes: NF EN 62561-1

produit : DEHN
Type: DLH KB 6.10 KF18.22 AL
Référence: 223070
ou équivalent

Zertifikate



Technische Daten

Matériau - support pour conducteurs de toiture Al
Plage de serrage env. 18 / 22 mm
Matériau - support conducteur Al
Support conducteur rd 6-10 mm
Guidage du conducteur fixe
Normes NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Artikel 223070 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223070 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pour toiture à joints pincés, avec DEHNgrip

1 Produkt

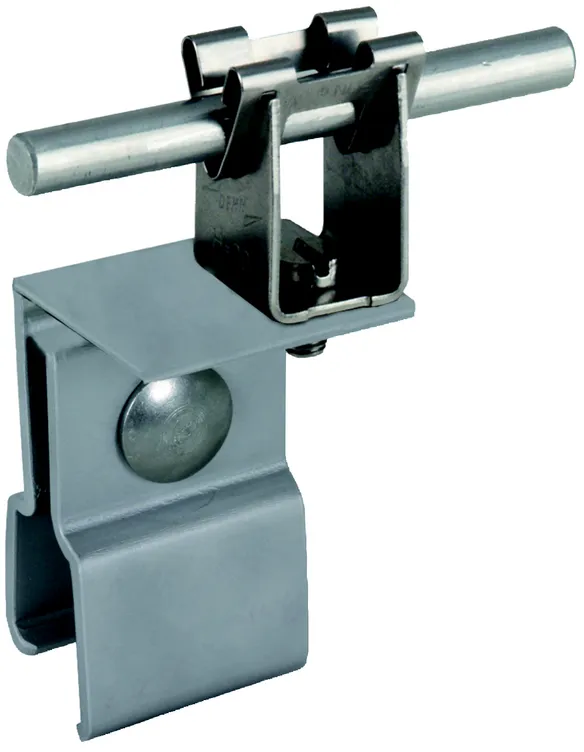

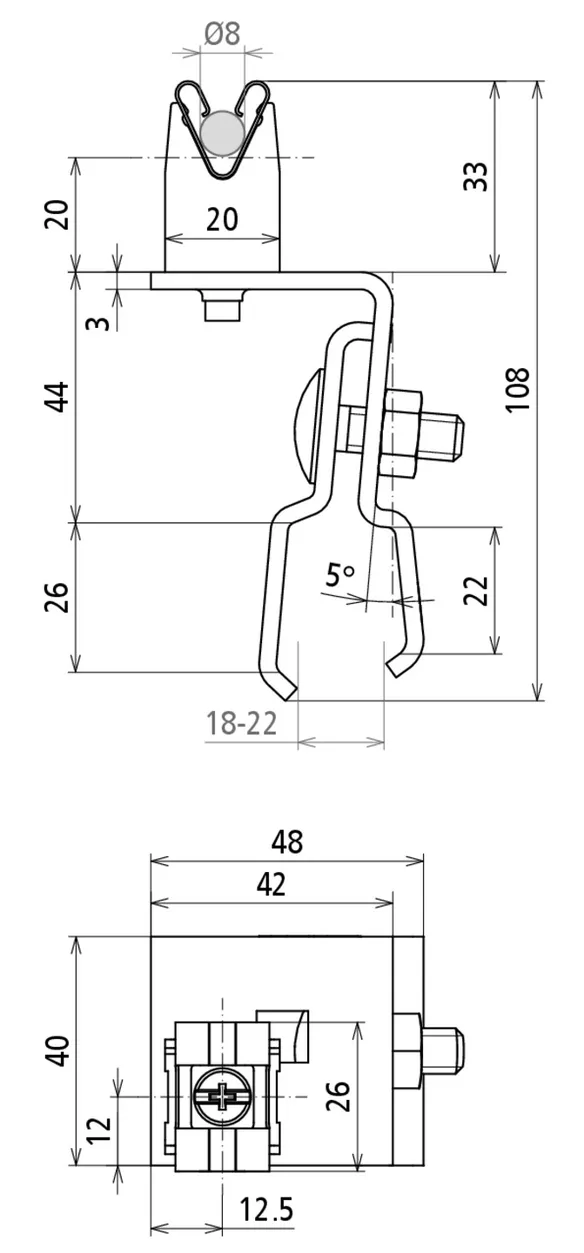

Art.-Nr. 223071 DLH DG 8 KF18.22 AL

GTIN 4013364108745, Zolltarifnr. (EU): 85389099, Bruttogewicht: 96.80 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 223071.stp

      Sie müssen angemeldet sein um 223071.stp herunterzuladen.

      Login
    • 223071.igs

      Sie müssen angemeldet sein um 223071.igs herunterzuladen.

      Login
    • 223071.jt

      Sie müssen angemeldet sein um 223071.jt herunterzuladen.

      Login
    • 223071.dwg

      Sie müssen angemeldet sein um 223071.dwg herunterzuladen.

      Login
    • 223071m_D.dxf

      Sie müssen angemeldet sein um 223071m_D.dxf herunterzuladen.

      Login

Matériau - support pour conducteurs de toiture: Al
Plage de serrage: env. 18 / 22 mm
Type - support conducteur: DEHNgrip
Matériau - support conducteur: INOX
Support conducteur rd: 8 mm
Guidage du conducteur: fixe
Normes: NF EN 62561-1

produit : DEHN
Type: DLH DG 8 KF18.22 AL
Référence: 223071
ou équivalent



Technische Daten

Matériau - support pour conducteurs de toiture Al
Plage de serrage env. 18 / 22 mm
Hauteur totale - support conducteur 20 mm
Matériau - support conducteur INOX
Support conducteur rd 8 mm
Guidage du conducteur fixe
Normes NF EN 62561-1

Artikel 223071 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223071 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pour toitures à joints debouts, avec dispositif de serrage

1 Produkt

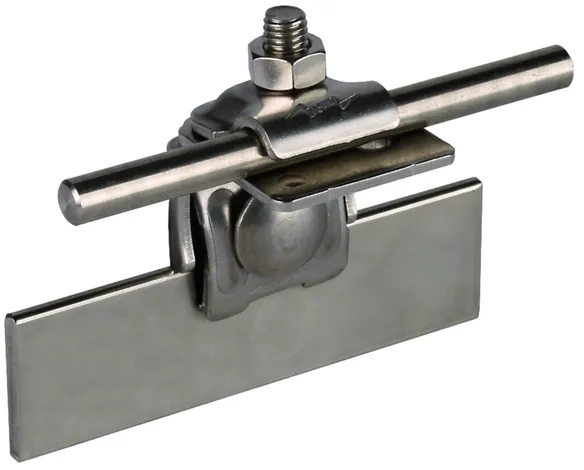

Art.-Nr. 365059 FK KB 6.10 KBF0.7 8 W V2A

GTIN 4013364091856, Zolltarifnr. (EU): 85359000, Bruttogewicht: 136.30 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 365059.stp

      Sie müssen angemeldet sein um 365059.stp herunterzuladen.

      Login
    • 365059.igs

      Sie müssen angemeldet sein um 365059.igs herunterzuladen.

      Login
    • 365059.jt

      Sie müssen angemeldet sein um 365059.jt herunterzuladen.

      Login
    • 365059.dwg

      Sie müssen angemeldet sein um 365059.dwg herunterzuladen.

      Login
    • 365059m_D.dxf

      Sie müssen angemeldet sein um 365059m_D.dxf herunterzuladen.

      Login

Matériau - support pour conducteurs de toiture: INOX
Plage de serrage: 0,7-8 mm
Type - support conducteur: dispositif de serrage
Matériau - support conducteur: INOX
Support conducteur rd: 6-10 mm
Guidage du conducteur: fixe
Normes: NF EN 62561-1

produit : DEHN
Type: FK KB 6.10 KBF0.7 8 W V2A
Référence: 365059
ou équivalent

Zertifikate



Technische Daten

Matériau - support pour conducteurs de toiture INOX
Plage de serrage 0,7-8 mm
Matériau - support conducteur INOX
Support conducteur rd 6-10 mm
Guidage du conducteur fixe
Normes NF EN 62561-1

Artikel 365059 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 365059 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pour toitures à joints debouts, avec DEHNgrip

1 Produkt

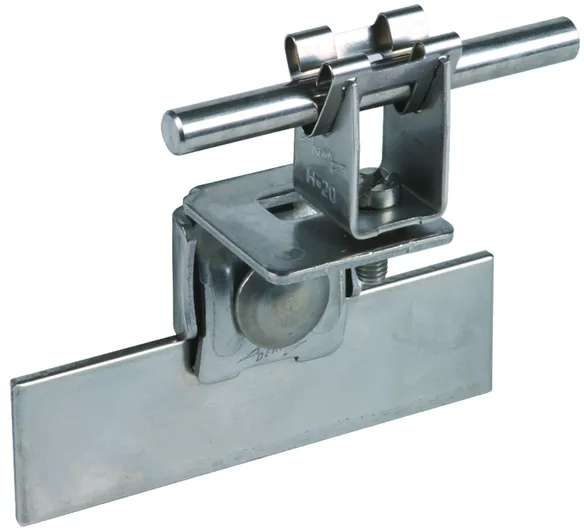

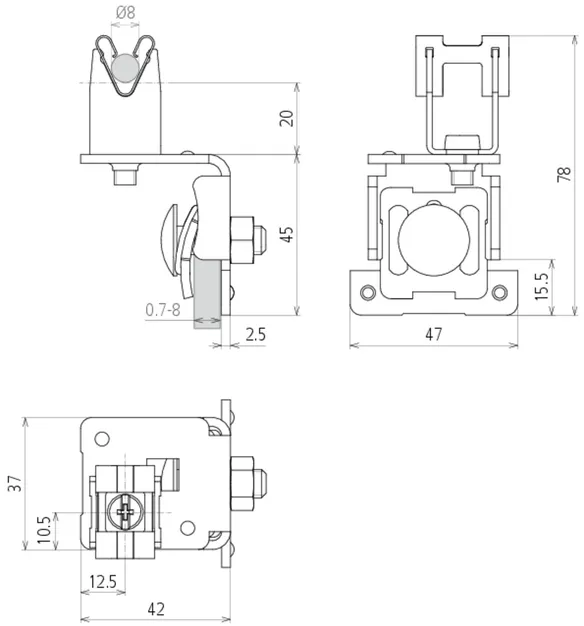

Art.-Nr. 223031 DLH DG 8 SF0.7 8 V2A

GTIN 4013364092815, Zolltarifnr. (EU): 85389099, Bruttogewicht: 119.30 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 223031.stp

      Sie müssen angemeldet sein um 223031.stp herunterzuladen.

      Login
    • 223031.igs

      Sie müssen angemeldet sein um 223031.igs herunterzuladen.

      Login
    • 223031.jt

      Sie müssen angemeldet sein um 223031.jt herunterzuladen.

      Login
    • 223031.dwg

      Sie müssen angemeldet sein um 223031.dwg herunterzuladen.

      Login
    • 223031m_D.dxf

      Sie müssen angemeldet sein um 223031m_D.dxf herunterzuladen.

      Login

Matériau - support pour conducteurs de toiture: INOX
Plage de serrage: 0,7-8 mm
Type - support conducteur: DEHNgrip
Matériau - support conducteur: INOX
Support conducteur rd: 8 mm
Guidage du conducteur: libre
Normes: NF EN 62561-4

produit : DEHN
Type: DLH DG 8 SF0.7 8 V2A
Référence: 223031
ou équivalent



Technische Daten

Matériau - support pour conducteurs de toiture INOX
Plage de serrage 0,7-8 mm
Hauteur totale - support conducteur 20 mm
Matériau - support conducteur INOX
Support conducteur rd 8 mm
Guidage du conducteur libre
Normes NF EN 62561-4

Artikel 223031 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223031 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

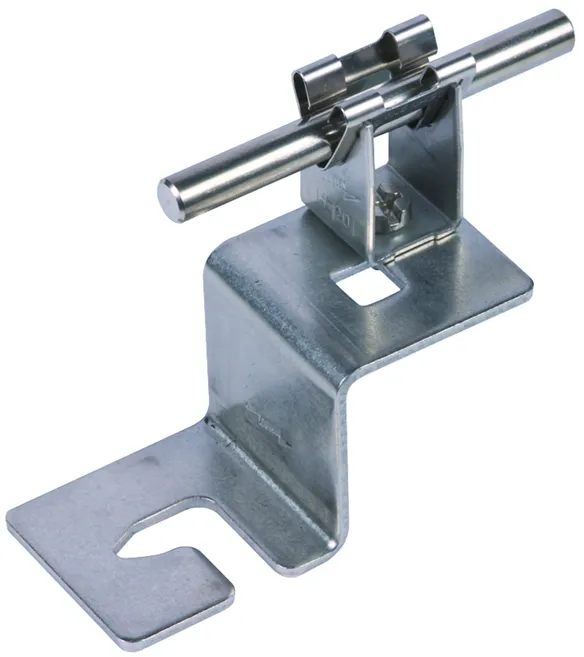

Pour toits trapézoïdaux, avec dispositif de serrage

À accrocher aux vis de fixation des toits.

1 Produkt

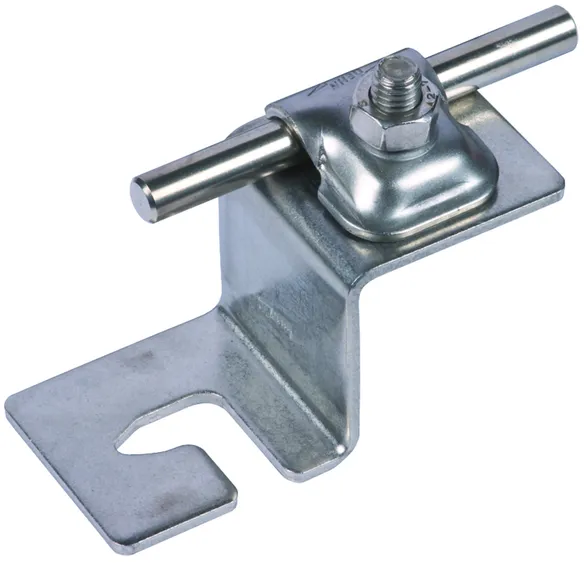

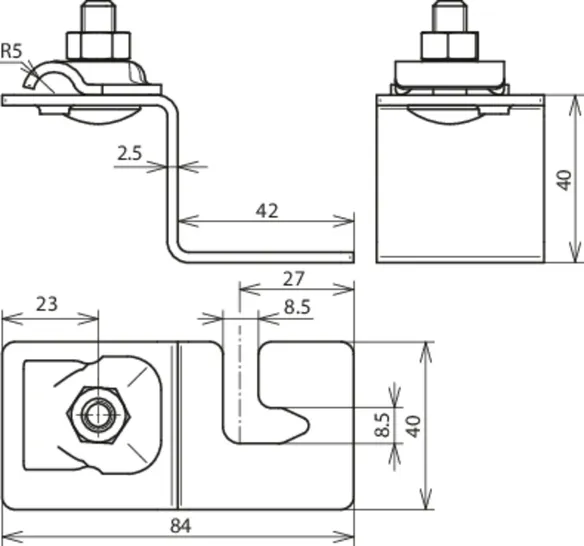

Art.-Nr. 223020 DLH KB 6.10 TD B8.5 V2A

GTIN 4013364092792, Zolltarifnr. (EU): 85389099, Bruttogewicht: 123.30 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 223020.stp

      Sie müssen angemeldet sein um 223020.stp herunterzuladen.

      Login
    • 223020.igs

      Sie müssen angemeldet sein um 223020.igs herunterzuladen.

      Login
    • 223020.jt

      Sie müssen angemeldet sein um 223020.jt herunterzuladen.

      Login
    • 223020.dwg

      Sie müssen angemeldet sein um 223020.dwg herunterzuladen.

      Login
    • 223020m_D.dxf

      Sie müssen angemeldet sein um 223020m_D.dxf herunterzuladen.

      Login

Matériau - support pour conducteurs de toiture: INOX
Type - support conducteur: dispositif de serrage
Matériau - support conducteur: INOX
Support conducteur rd: 6-10 mm
Guidage du conducteur: fixe

produit : DEHN
Type: DLH KB 6.10 TD B8.5 V2A
Référence: 223020
ou équivalent

Zertifikate



Technische Daten

Matériau - support pour conducteurs de toiture INOX
Matériau - support conducteur INOX
Support conducteur rd 6-10 mm
Guidage du conducteur fixe

Artikel 223020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pour toits trapézoïdaux, avec DEHNgrip

À accrocher aux vis de fixation des toits.

1 Produkt

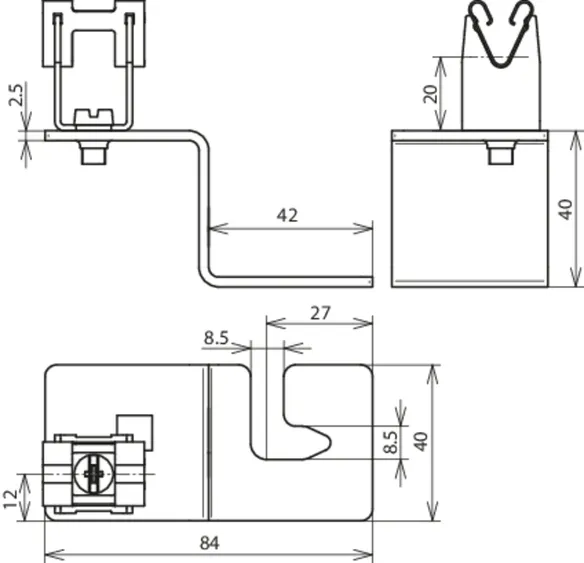

Art.-Nr. 223021 DLH DG 8 TD B8.5 V2A

GTIN 4013364092808, Zolltarifnr. (EU): 85389099, Bruttogewicht: 105.30 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 223021.stp

      Sie müssen angemeldet sein um 223021.stp herunterzuladen.

      Login
    • 223021.igs

      Sie müssen angemeldet sein um 223021.igs herunterzuladen.

      Login
    • 223021.jt

      Sie müssen angemeldet sein um 223021.jt herunterzuladen.

      Login
    • 223021.dwg

      Sie müssen angemeldet sein um 223021.dwg herunterzuladen.

      Login
    • 223021m_D.dxf

      Sie müssen angemeldet sein um 223021m_D.dxf herunterzuladen.

      Login

Matériau - support pour conducteurs de toiture: INOX
Type - support conducteur: DEHNgrip
Matériau - support conducteur: INOX
Support conducteur rd: 8 mm
Guidage du conducteur: libre
Normes: NF EN 62561-4

produit : DEHN
Type: DLH DG 8 TD B8.5 V2A
Référence: 223021
ou équivalent



Technische Daten

Matériau - support pour conducteurs de toiture INOX
Hauteur totale - support conducteur 20 mm
Matériau - support conducteur INOX
Support conducteur rd 8 mm
Guidage du conducteur libre
Normes NF EN 62561-4

Artikel 223021 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223021 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
back to top
