Art.-Nr. 202853 DLH AL ZS 20 23 V2A

GTIN 4013364354166, Zolltarifnr. (EU): 85389099, Bruttogewicht: 113.00 g, VPE: 25.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support de conducteur de toit pour toit métallique pour la pose du câble HVI
Support de conducteur de toit pour toit métallique avec cosse de raccordement en forme de Z et
Fraise à deux vis pour la pose du câble HVI
Matériau - support pour conducteurs de toiture: INOX
Matériau – support conducteur: INOX
Fixation: [4x] Ø5,2 / [2x] Ø6,5 mm
Support conducteur rd: 20-23 mm
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DLH AL ZS 20 23 V2A
Référence: 202853
ou équivalent

Zertifikate

Technische Daten

Matériau - support pour conducteurs de toiture	INOX
Matériau – support conducteur	INOX
Fixation	[4x] Ø5,2 / [2x] Ø6,5 mm
Support conducteur rd	20-23 mm
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Matériau - support pour conducteurs de toiture	INOX
Matériau – support conducteur	INOX
Fixation	[4x] Ø5,2 / [2x] Ø6,5 mm
Epaisseur - matériel	2,5 mm
Support conducteur rd	20-23 mm
Guidage du conducteur	fixe
Vis	e M8 x 25 mm
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202853 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202853 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 275259 LH ZS 20 23 KS H10 V2A

GTIN 4013364155633, Zolltarifnr. (EU): 85389099, Bruttogewicht: 52.00 g, VPE: 25.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support conducteur: INOX
Support conducteur rd: 20-23 mm
Filetage: M8
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: LH ZS 20 23 KS H10 V2A
Référence: 275259
ou équivalent

Zertifikate

Technische Daten

Matériau - support conducteur	INOX
Support conducteur rd	20-23 mm
Filetage	M8
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275259 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275259 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 480598 HWS 300X210 AGBS HVI DE EN K

GTIN 4013364105607, Zolltarifnr. (EU): 39219090, Bruttogewicht: 90.84 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Matériau: matière plastique
Dimensions: 300 x 210 x 1 mm
Fixation: [4x] Ø6,5 mm
Ecartement des trous: 270 / 180 mm

produit : DEHN
Type: HWS 300X210 AGBS HVI DE EN K
Référence: 480598
ou équivalent

Technische Daten

Matériau	matière plastique
Dimensions (l x l x p)	300 x 210 x 1 mm
Fixation	[4x] Ø6,5 mm
Ecartement des trous	270 / 180 mm

Artikel 480598 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 480598 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 253279 LH ZS 20 23 KT D16 L85 V2A

GTIN 4013364159877, Zolltarifnr. (EU): 85389099, Bruttogewicht: 182.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support du conducteur pour la pose de conducteur HVI INOX
Support du conducteur avec attache à deux vis
pour la pose de conducteur HVI sur toits plats.
Matériau: INOX
Support conducteur rd: 20-23 mm
Hauteur totale - support conducteur: 125 mm
Boulon: Ø16 mm (clavettes)

produit : DEHN
Type: LH ZS 20 23 KT D16 L85 V2A
Référence: 253279
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Support conducteur rd	20-23 mm
Hauteur totale - support conducteur	125 mm
Boulon	Ø16 mm (clavettes)

Artikel 253279 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 253279 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 253300 GP B10 H60 D300 KS GR

GTIN 4013364129771, Zolltarifnr. (EU): 85389099, Bruttogewicht: 196.67 g, VPE: 24.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Diamètre Ø: 300 mm
Diamètre Ø - connecteur à enficher: 10 mm
Hauteur: 60 mm
Matériau: matière plastique

produit : DEHN
Type: GP B10 H60 D300 KS GR
Référence: 253300
ou équivalent

Technische Daten

Diamètre Ø	300 mm
Diamètre Ø - connecteur à enficher	10 mm
Hauteur	60 mm
Matériau	matière plastique
Couleur	gris ●

Artikel 253300 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 253300 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 275319 LH ZS 20 23 SBH 25X0.3 V2A

GTIN 4013364229952, Zolltarifnr. (EU): 85389099, Bruttogewicht: 131.50 g, VPE: 10.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support conducteur: INOX
Support conducteur rd: 20-23 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: LH ZS 20 23 SBH 25X0.3 V2A
Référence: 275319
ou équivalent

Zertifikate

Technische Daten

Matériau - support conducteur	INOX
Support conducteur rd	20-23 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275319 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275319 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 253026 RLA 20 FB K SW

GTIN 4013364100169, Zolltarifnr. (EU): 39269097, Bruttogewicht: 9.50 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Adaptateur pour la pose du conducteur HVI sur toit plat
Adaptateur pour la pose du conducteur HVI sur toit plat ou
du conducteur HVI light pour l’encastrement sur
un support de toiture de type FB (référence 253 015) ou
type KF (référence 253 030)
Couleur: noir ●
Support conducteur rd: 20-21 mm

produit : DEHN
Type: RLA 20 FB K SW
Référence: 253026
ou équivalent

Technische Daten

Matériau	matière plastique
Couleur	noir ●
Support conducteur rd	20-21 mm

Artikel 253026 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 253026 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 405020 PAK 20 AQ4 95 STTZN

GTIN 4013364098459, Zolltarifnr. (EU): 85389099, Bruttogewicht: 84.20 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - borne: St/tZn
Ø Plage de serrage: 20 mm
Section de raccordement: 4-95 mm2

produit : DEHN
Type: PAK 20 AQ4 95 STTZN
Référence: 405020
ou équivalent

Zertifikate

Technische Daten

Matériau - borne	St/tZn
Ø Plage de serrage	20 mm
Section de raccordement	4-95 mm²

Artikel 405020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 405020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 275251 LH ZS 20 23 GM6 V2A

GTIN 4013364155619, Zolltarifnr. (EU): 85389099, Bruttogewicht: 49.00 g, VPE: 25.00 pièce(s)

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support conducteur: INOX
Support conducteur rd: 20-23 mm
Filetage: M6
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: LH ZS 20 23 GM6 V2A
Référence: 275251
ou équivalent

Zertifikate

Technische Daten

Matériau - support conducteur	INOX
Support conducteur rd	20-23 mm
Filetage	M6
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275251 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275251 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 275250 LH ZS 20 23 GM8 V2A

GTIN 4013364155602, Zolltarifnr. (EU): 85389099, Bruttogewicht: 49.00 g, VPE: 25.00 pièce(s)

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support conducteur: INOX
Support conducteur rd: 20-23 mm
Filetage: M8
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: LH ZS 20 23 GM8 V2A
Référence: 275250
ou équivalent

Zertifikate

Technische Daten

Matériau - support conducteur	INOX
Support conducteur rd	20-23 mm
Filetage	M8
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275250 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275250 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 202852 DLH SF ZS 20 23 V2A

GTIN 4013364354159, Zolltarifnr. (EU): 85389099, Bruttogewicht: 157.80 g, VPE: 25.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support de conducteur de toit pour toit métallique pour la pose du câble HVI
Support de conducteur de toit pour toit métallique avec joint debout et
Fraise à deux vis pour la pose du câble HVI
Matériau - support pour conducteurs de toiture: INOX
Matériau – support conducteur: INOX
Plage de serrage: 0,7-8 mm
Support conducteur rd: 20-23 mm
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DLH SF ZS 20 23 V2A
Référence: 202852
ou équivalent

Zertifikate

Technische Daten

Matériau - support pour conducteurs de toiture	INOX
Matériau – support conducteur	INOX
Plage de serrage	0,7-8 mm
Support conducteur rd	20-23 mm
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Matériau - support pour conducteurs de toiture	INOX
Matériau – support conducteur	INOX
Epaisseur - matériel	2,5 mm
Plage de serrage	0,7-8 mm
Support conducteur rd	20-23 mm
Guidage du conducteur	fixe
Vis	e M8 x 25, mM6 x 16 mm
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202852 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202852 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 202829 DLH ZS 20 23 H55 L205 V2A

GTIN 4013364159822, Zolltarifnr. (EU): 85389099, Bruttogewicht: 119.00 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support pour conducteurs de toiture: INOX
Matériau - support conducteur: INOX
Support conducteur - logement rd: 20-23 mm
Longueur - entretoise: 205 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DLH ZS 20 23 H55 L205 V2A
Référence: 202829
ou équivalent

Zertifikate

Technische Daten

Matériau - support pour conducteurs de toiture	INOX
Matériau - support conducteur	INOX
Support conducteur - logement rd	20-23 mm
Longueur - entretoise	205 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Matériau - support pour conducteurs de toiture	INOX
Matériau - support conducteur	INOX
Support conducteur - logement rd	20-23 mm
Hauteur totale - support conducteur	53 mm
Guidage du conducteur	fixe
Longueur - entretoise	205 mm
Toit	en tuiles
Version - entretoise	points de pliage préformés
Fixation avec	avec cochet d'arrêt, couder, clouer
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202829 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202829 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 275225 LH ZS 23 H19 IGM8 GR PA

GTIN 4013364103467, Zolltarifnr. (EU): 85389099, Bruttogewicht: 20.20 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support conducteur: PA
Support conducteur rd: 23 mm
Filetage intérieur: M8
Trou de fixation: 6,5 mm
Vis: M6 x 13 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: LH ZS 23 H19 IGM8 GR PA
Référence: 275225
ou équivalent

Technische Daten

Matériau - support conducteur	PA
Support conducteur rd	23 mm
Filetage intérieur	M8
Trou de fixation	6,5 mm
Vis	dh M6 x 13 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275225 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275225 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 275220 LH ZS 20 H19 IGM8 GR PA

GTIN 4013364103450, Zolltarifnr. (EU): 39269097, Bruttogewicht: 20.00 g, VPE: 25.00 pièce(s)

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support conducteur: PA
Support conducteur rd: 20-21 mm
Filetage intérieur: M8
Trou de fixation: 6,5 mm
Vis: M6 x 13 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: LH ZS 20 H19 IGM8 GR PA
Référence: 275220
ou équivalent

Technische Daten

Matériau - support conducteur	PA
Support conducteur rd	20-21 mm
Filetage intérieur	M8
Trou de fixation	6,5 mm
Vis	dh M6 x 13 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275220 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275220 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105469 V DBS RA320 PAE 20 V 600 1180 V2A

GTIN 4013364381575, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.70 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Trépied ajustable
pour établir la zone de terminaison du conducteur HVI.
Longueur variable entre 900-1500mm.
Avec borne de racordement UNI pour la connexion équipotentiel
1xRd 8-10mm et 1x 4-50mm²
Plots béton (102 010, 8.5kg et plaque de protection 102 060
à commander séparément
Matériau - trépied: INOX
Support conducteur rd: 20 mm
Plage de réglage - support écarteur: 600-1180 mm
Longueur fermeture variable: 900-1500 mm
Vitesse max rafale (3 bases de 8.5 kg ; l = 900 mm): 180 km/h
Vitesse max rafale (3 bases de 8.5 kg ; l = 1500 mm): 110 km/h
Normes: IEC/TS 62561-8

produit : DEHN
Type: V DBS RA320 PAE 20 V 600 1180 V2A
Référence: 105469
ou équivalent

Zertifikate

Technische Daten

Matériau - trépied	INOX
Rayon	320 mm
Nombre - plots béton	3 (8.5kg chacun)
Support conducteur rd	20 mm
Plage de réglage - support écarteur	600-1180 mm
Longueur fermeture variable	900-1500 mm
Normes	IEC/TS 62561-8

Matériau - trépied	INOX
Support du trépied	22 mm
Rayon	320 mm
Nombre - plots béton	3 (8.5kg chacun)
Encombrement - trépied	930 x 850 mm
Matériau - support écarteur	INOX
Support conducteur rd	20 mm
Plage de réglage - support écarteur	600-1180 mm
Longueur fermeture variable	900-1500 mm
Vitesse max rafale (3 bases de 8.5 kg ; l = 900 mm)	180 km/h
Vitesse max rafale (3 bases de 8.5 kg ; l = 1500 mm)	110 km/h
Normes	IEC/TS 62561-8

Artikel 105469 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105469 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 253229 DLH ZS 20 23 V2A 4.7KG BES180 GP300 K

GTIN 4013364159846, Zolltarifnr. (EU): 85389099, Bruttogewicht: 4.89 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support de toiture pour la pose de conducteur HVI INOX
Support de toiture avec attache à deux vis
pour la pose de conducteur HVI sur toits plats.
Version avec bloc de béton et plaque de protection
Poids total : env. 4,7 kg
Matériau - support conducteur: INOX
Support conducteur rd: 20-23 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DLH ZS 20 23 V2A 4.7KG BES180 GP300 K
Référence: 253229
ou équivalent

Zertifikate

Technische Daten

Matériau - support conducteur	INOX
Support conducteur rd	20-23 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 253229 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 253229 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106815 DH ZS 20 D16 1270 GFK PA

GTIN 4013364381506, Zolltarifnr. (EU): 85389099, Bruttogewicht: 537.70 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support d'écartement pour respecter les distances de séparation
en fibre de verre renforcée
plastique (GRP) Ø16 mm
Facteur de matériau km = 0,7
Couleur (gris clair), stabilisée aux UV
Les supports sont dimensionnées pour être conforme à l'Eurocode 1
Matériau - support conducteur / adaptateur : PA
Longueur: 1270 mm
Support conducteur rd: 20-21 mm
Filetage: M8

produit : DEHN
Type: DH ZS 20 D16 1270 GFK PA
Référence: 106815
ou équivalent

Technische Daten

Matériau - support écarteur	PRV
Matériau - support conducteur / adaptateur	PA
Nombre - plots béton	2 plots de 17kg
Longueur	1270 mm
Distance d'isolement	1245 mm
Support conducteur rd	20-21 mm
Filetage	M8

Matériau - support écarteur	PRV
Matériau - support conducteur / adaptateur	PA
Nombre - plots béton	2 plots de 17kg
Longueur	1270 mm
Distance d'isolement	1245 mm
Support conducteur rd	20-21 mm
Guidage du conducteur	fixe
Filetage	M8
Vis	dh M6 x 13 mm

Artikel 106815 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106815 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 102010 BES 17KG KT16 D337 SET

GTIN 4013364057814, Zolltarifnr. (EU): 68109100, Bruttogewicht: 17.62 kg, VPE: 54.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Poids: 17 kg
Logement: à clavettes Ø16 mm
Diamètre Ø: 337 mm
Matériau: béton (C45/55)
Matériau - clavette/adaptateur: INOX

produit : DEHN
Type: BES 17KG KT16 D337 SET
Référence: 102010
ou équivalent

Zertifikate

Technische Daten

Poids	17 kg
Logement	à clavettes Ø16 mm
Diamètre Ø	337 mm
Matériau	béton (C45/55)
Matériau - clavette/adaptateur	INOX

Artikel 102010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 102010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 102075 BES 8.5KG KT10 16 D240 SET

GTIN 4013364094215, Zolltarifnr. (EU): 68109100, Bruttogewicht: 8.46 kg, VPE: 120.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Poids total: 8,5 kg
Diamètre Ø: 240 mm
Matériau: béton (C45/55)
Matériau - clavette/adaptateur: INOX

produit : DEHN
Type: BES 8.5KG KT10 16 D240 SET
Référence: 102075
ou équivalent

Zertifikate

Technische Daten

Poids total	8,5 kg
Diamètre Ø	240 mm
Matériau	béton (C45/55)
Matériau - clavette/adaptateur	INOX

Artikel 102075 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 102075 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 275239 LH ZS 23 H10 B6.5X16 V2A

GTIN 4013364115811, Zolltarifnr. (EU): 85389099, Bruttogewicht: 74.60 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support conducteur: INOX
Support conducteur - logement rd : 23 mm
Trou de fixation: 6,5 x 16 mm
Vis: M6 x 14 mm
Normes: NF EN 62561-4

produit : DEHN
Type: LH ZS 23 H10 B6.5X16 V2A
Référence: 275239
ou équivalent

Technische Daten

Matériau - support conducteur	INOX
Support conducteur - logement rd	23 mm
Trou de fixation	6,5 x 16 mm
Vis	d m M6 x 14 mm
Normes	NF EN 62561-4

Artikel 275239 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275239 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 202850 DLH RSF ZS 20 23 V2A

GTIN 4013364354135, Zolltarifnr. (EU): 85389099, Bruttogewicht: 205.40 g, VPE: 25.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support de conducteur de toit pour toit métallique pour la pose du câble HVI
Support de conducteur de toit pour toit métallique avec joint rond et
Fraise à deux vis pour la pose du câble HVI
Matériau - support pour conducteurs de toiture: INOX
Matériau – support conducteur: INOX
Plage de serrage: Ø20-25 mm
Support conducteur rd: 20-23 mm
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DLH RSF ZS 20 23 V2A
Référence: 202850
ou équivalent

Zertifikate

Technische Daten

Matériau - support pour conducteurs de toiture	INOX
Matériau – support conducteur	INOX
Plage de serrage	Ø20-25 mm
Support conducteur rd	20-23 mm
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Matériau - support pour conducteurs de toiture	INOX
Matériau – support conducteur	INOX
Epaisseur - matériel	2,5 mm
Plage de serrage	Ø20-25 mm
Support conducteur rd	20-23 mm
Guidage du conducteur	fixe
Vis	e M8 x 25, mM6 x 16 mm
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202850 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202850 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 540901 SPB 25X0.3 L100M V2A

GTIN 4013364076525, Zolltarifnr. (EU): 73269098, Bruttogewicht: 6.30 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Matériau: INOX
Dimensions - bande: 25 x 0,3 mm
Longueur: 100 m

produit : DEHN
Type: SPB 25X0.3 L100M V2A
Référence: 540901
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Dimensions - bande (l x p)	25 x 0,3 mm
Longueur	100 m

Artikel 540901 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540901 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106324 SPK 25X0.3 V2A

GTIN 4013364099074, Zolltarifnr. (EU): 85389099, Bruttogewicht: 51.70 g, VPE: 20.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - tête: INOX
Pour bande: 25 x 0,3 mm
Vis : M8 x 20 mm
Matériau - vis : INOX

produit : DEHN
Type: SPK 25X0.3 V2A
Référence: 106324
ou équivalent

Zertifikate

Technische Daten

Matériau - tête	INOX
Pour bande (b x t)	25 x 0,3 mm
Vis	di M8 x 20 mm
Matériau - vis	INOX

Artikel 106324 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106324 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

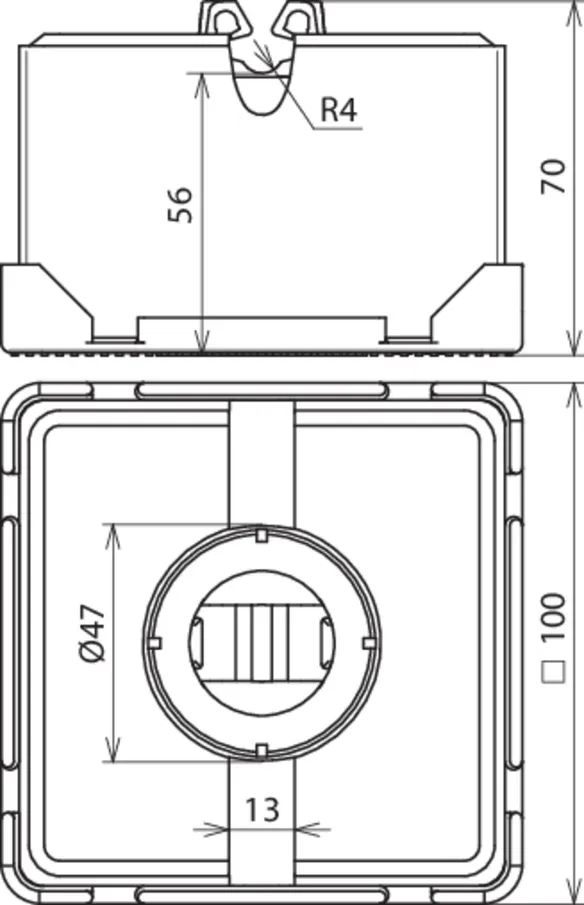

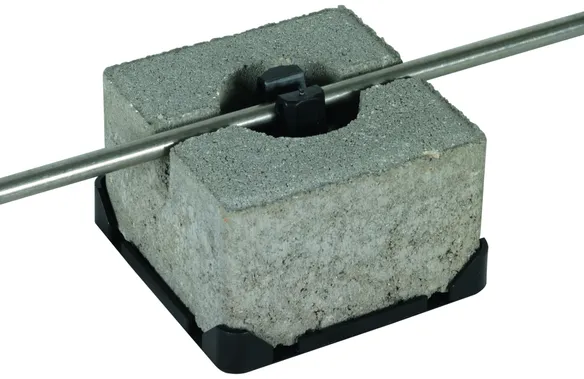

Art.-Nr. 253015 DLH FB 8 LO 100X100X70

GTIN 4013364022201, Zolltarifnr. (EU): 68109100, Bruttogewicht: 1.05 kg, VPE: 10.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Guidage du conducteur: libre
Matériau - support conducteur: matière plastique
Support conducteur rd: 8 mm
Plot: béton (C35/45)
Poids: 1 kg

produit : DEHN
Type: DLH FB 8 LO 100X100X70
Référence: 253015
ou équivalent

Technische Daten

Guidage du conducteur	libre
Matériau - support conducteur	matière plastique
Support conducteur rd	8 mm
Plot	béton (C35/45)
Poids	1 kg

Artikel 253015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 253015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 106323 BRS SPB25 50.300 V2A

GTIN 4013364097315, Zolltarifnr. (EU): 85389099, Bruttogewicht: 121.50 g, VPE: 10.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - tête/bande: INOX
Plage de serrage Ø: 50-300 mm
Dimensions - bande: 1100 x 25 x 0,3 mm
Matériau - vis: INOX

produit : DEHN
Type: BRS SPB25 50.300 V2A
Référence: 106323
ou équivalent

Zertifikate

Technische Daten

Matériau - tête/bande	INOX
Plage de serrage Ø	50-300 mm
Dimensions - bande	1100 x 25 x 0,3 mm
Matériau - vis	INOX

Artikel 106323 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 106323 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 202851 DLH KF ZS 20 23 V2A

GTIN 4013364354142, Zolltarifnr. (EU): 85389099, Bruttogewicht: 212.40 g, VPE: 25.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support de conducteur de toit pour toit métallique pour la pose du câble HVI
Support de conducteur de toit pour toit métallique avec pli de serrage et
Fraise à deux vis pour la pose du câble HVI
Matériau - support pour conducteurs de toiture: INOX
Matériau – support conducteur: INOX
Plage de serrage: ca. 18 / 22 mm
Support conducteur rd: 20-23 mm
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DLH KF ZS 20 23 V2A
Référence: 202851
ou équivalent

Zertifikate

Technische Daten

Matériau - support pour conducteurs de toiture	INOX
Matériau – support conducteur	INOX
Plage de serrage	ca. 18 / 22 mm
Support conducteur rd	20-23 mm
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Matériau - support pour conducteurs de toiture	INOX
Matériau – support conducteur	INOX
Epaisseur - matériel	2,5 mm
Plage de serrage	ca. 18 / 22 mm
Support conducteur rd	20-23 mm
Guidage du conducteur	fixe
Vis	e M8 x 25, mM6 x 16 mm
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 202851 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 202851 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 275229 LH ZS 20 H10 B6.5X16 V2A

GTIN 4013364102040, Zolltarifnr. (EU): 85389099, Bruttogewicht: 61.30 g, VPE: 50.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support conducteur: INOX
Support conducteur rd: 20-21 mm
Trou de fixation: 6,5 x 16 mm
Vis: M6 x 14 mm

produit : DEHN
Type: LH ZS 20 H10 B6.5X16 V2A
Référence: 275229
ou équivalent

Technische Daten

Matériau - support conducteur	INOX
Support conducteur rd	20-21 mm
Trou de fixation	6,5 x 16 mm
Vis	dm M6 x 14 mm

Artikel 275229 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275229 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 253301 BES 4.6KG SB10 180X180X70

GTIN 4013364129788, Zolltarifnr. (EU): 68109100, Bruttogewicht: 4.60 kg, VPE: 24.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Type: carré, ouvert
Matériau: béton (C35/45)
Dimension: 180 x 180 x 70 mm

produit : DEHN
Type: BES 4.6KG SB10 180X180X70
Référence: 253301
ou équivalent

Technische Daten

Matériau	béton (C35/45)
Dimension	180 x 180 x 70 mm

Artikel 253301 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 253301 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 253239 DLH ZS 20 23 V2A 8.5KG KT D240 ULP

GTIN 4013364159853, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.70 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support de conducteur sur toit pour la pose d'un conducteur HVI Light, INOX
Pose sur toits plats.
mise en place avec bloc de béton et plaque de protection
Poids total: environ 8,6 kg
Matériau - support conducteur: INOX
Support conducteur rd: 20-23 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DLH ZS 20 23 V2A 8.5KG KT D240 ULP
Référence: 253239
ou équivalent

Zertifikate

Technische Daten

Matériau - support conducteur	INOX
Support conducteur rd	20-23 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 253239 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 253239 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105461 DIDH PAE 20 D16 1270 AL V2A

GTIN 4013364381520, Zolltarifnr. (EU): 85389099, Bruttogewicht: 882.10 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Entretoise avec longueur d'élément PA 1270mm
Entretoise pour créer la variable
Fermeture finale de la ligne HVI
Avec terminal MT pour la connexion
Rd 16 mm / Rd 8-10 mm.
Le socle en béton (référence 102 010, poids 17 kg) et
la cale (article 102 050) doit être attachée séparément
commande.
Matériau - support écarteur: Al
Longueur - support écarteur: 1270 mm
Support conducteur - logement rd : 20 mm
Matériau - support conducteur: INOX
Longueur fermeture variable: 350-900 mm
Vitesse maximale du vent en rafales (1 plot de 17 kg, l = 900 mm): 105 km/h
Vitesse maximale du vent en rafale (2 plots de 17 kg, l = 900 mm): 150 km/h
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: DIDH PAE 20 D16 1270 AL V2A
Référence: 105461
ou équivalent

Zertifikate

Technische Daten

Matériau - support écarteur	Al
Longueur - support écarteur	1270 mm
Support conducteur - logement rd	20 mm
Matériau - support conducteur	INOX
Longueur fermeture variable	350-900 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Matériau - support écarteur	Al
Longueur - support écarteur	1270 mm
Support conducteur - logement rd	20 mm
Matériau - support conducteur	INOX
Plage de serrage rd - borne MV	8-10 / 16 mm
Matériau - borne	Al
Longueur fermeture variable	350-900 mm
Vitesse maximale du vent en rafales (1 plot de 17 kg, l = 900 mm)	105 km/h
Vitesse maximale du vent en rafale (2 plots de 17 kg, l = 900 mm)	150 km/h
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 105461 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105461 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 275320 LH ZS 20 23 SB50.300 V2A

GTIN 4013364099876, Zolltarifnr. (EU): 85389099, Bruttogewicht: 250.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support conducteur: ZG/INOX
Support conducteur rd: 20-23 mm
Plage de serrage - Ø tube: 50-300 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: LH ZS 20 23 SB50.300 V2A
Référence: 275320
ou équivalent

Zertifikate

Technische Daten

Matériau - support conducteur	ZG/ INOX
Support conducteur rd	20-23 mm
Plage de serrage - Ø tube	50-300 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275320 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275320 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 275252 LH ZS 20 23 B5.5X10 V2A

GTIN 4013364155626, Zolltarifnr. (EU): 85389099, Bruttogewicht: 49.00 g, VPE: 25.00 pièce(s)

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support conducteur: INOX
Support conducteur rd: 20-23 mm
Trou de fixation: 5,5 x 10 mm
Normes: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: LH ZS 20 23 B5.5X10 V2A
Référence: 275252
ou équivalent

Zertifikate

Technische Daten

Matériau - support conducteur	INOX
Support conducteur rd	20-23 mm
Trou de fixation	5,5 x 10 mm
Normes	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275252 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275252 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 253289 LH ZS 20 23 DS10 L75 V2A

GTIN 4013364159860, Zolltarifnr. (EU): 85389099, Bruttogewicht: 94.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Support du conducteur avec attache à deux vis
pour la pose de conducteur HVI sur toits plats.
Matériau: INOX
Support conducteur rd: 20-23 mm
Hauteur totale - support conducteur: 87 mm
Boulon: Ø10 mm

produit : DEHN
Type: LH ZS 20 23 DS10 L75 V2A
Référence: 253289
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Support conducteur rd	20-23 mm
Hauteur totale - support conducteur	87 mm
Boulon	Ø10 mm

Artikel 253289 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 253289 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 102050 ULP KS D370 SW

GTIN 4013364045996, Zolltarifnr. (EU): 39269097, Bruttogewicht: 217.00 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Diamètre Ø extérieur: 370 mm
Diamètre Ø intérieur: 360 mm
Matériau: EVA
Couleur : noir ●

produit : DEHN
Type: ULP KS D370 SW
Référence: 102050
ou équivalent

Technische Daten

Diamètre Ø extérieur	370 mm
Diamètre Ø intérieur	360 mm
Matériau	EVA
Couleur	noir ●

Artikel 102050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 102050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 275330 LH ZS 20 SB50.300 PA V2A

GTIN 4013364105065, Zolltarifnr. (EU): 85389099, Bruttogewicht: 218.30 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support conducteur: PA
Support conducteur rd: 20-21 mm
Plage de serrage - Ø tube: 50-300 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: LH ZS 20 SB50.300 PA V2A
Référence: 275330
ou équivalent

Technische Daten

Matériau - support conducteur	PA
Support conducteur rd	20-21 mm
Plage de serrage - Ø tube	50-300 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 275333 LH ZS 23 SB50.300 PA V2A

GTIN 4013364105072, Zolltarifnr. (EU): 85389099, Bruttogewicht: 219.90 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Matériau - support conducteur: PA
Support conducteur rd: 23 mm
Plage de serrage - Ø tube: 50-300 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: LH ZS 23 SB50.300 PA V2A
Référence: 275333
ou équivalent

Technische Daten

Matériau - support conducteur	PA
Support conducteur rd	23 mm
Plage de serrage - Ø tube	50-300 mm
Norme	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275333 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275333 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 480599 HWS 70X30 APA DE EN K

GTIN 4013364105614, Zolltarifnr. (EU): 39219090, Bruttogewicht: 4.57 g, VPE: 10.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Panneau
Panneau d'information 'Attention! Équipotentielle '
Distance de trou adaptée à
Taquet à deux vis
Id.-Nr.039167
Matériau: matière plastique
Dimensions: 70 x 30 x 1 mm
Fixation: [2x] Ø6,5 mm

produit : DEHN
Type: HWS 70X30 APA DE EN K
Référence: 480599
ou équivalent

Technische Daten

Matériau	matière plastique
Dimensions (l x l x p)	70 x 30 x 1 mm
Fixation	[2x] Ø6,5 mm
Ecartement des trous	38 mm

Artikel 480599 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 480599 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 102060 ULP KS D280 SW

GTIN 4013364094987, Zolltarifnr. (EU): 39269097, Bruttogewicht: 139.90 g, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Diamètre Ø extérieur: 280 mm
Diamètre Ø intérieur: 270 mm
Matériau: EVA
Couleur: noir ●

produit : DEHN
Type: ULP KS D280 SW
Référence: 102060
ou équivalent

Technische Daten

Diamètre Ø extérieur	280 mm
Diamètre Ø intérieur	270 mm
Matériau	EVA
Couleur	noir ●

Artikel 102060 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 102060 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Type	carré, ouvert
Matériau	béton (C35/45)
Dimension	180 x 180 x 70 mm

Accessoires pour conducteur HVI et HVI long

Support de conducteurs de toit avec cosse de connexion

Art.-Nr. 202853 DLH AL ZS 20 23 V2A

Sie müssen angemeldet sein um 202853.stp herunterzuladen.

Sie müssen angemeldet sein um 202853.igs herunterzuladen.

Sie müssen angemeldet sein um 202853.jt herunterzuladen.

Sie müssen angemeldet sein um 202853.dwg herunterzuladen.

Sie müssen angemeldet sein um 202853.dxf herunterzuladen.

Artikel 202853 wurde zum Merkzettel hinzugefügt.

Artikel 202853 wurde zum Warenkorb hinzugefügt.

Support pour conducteur

Art.-Nr. 275259 LH ZS 20 23 KS H10 V2A

Sie müssen angemeldet sein um 275259.stp herunterzuladen.

Sie müssen angemeldet sein um 275259.igs herunterzuladen.

Sie müssen angemeldet sein um 275259.jt herunterzuladen.

Sie müssen angemeldet sein um 275259.dwg herunterzuladen.

Sie müssen angemeldet sein um 275259m_D.dxf herunterzuladen.

Artikel 275259 wurde zum Merkzettel hinzugefügt.

Artikel 275259 wurde zum Warenkorb hinzugefügt.

Panneau

Art.-Nr. 480598 HWS 300X210 AGBS HVI DE EN K

Sie müssen angemeldet sein um 480598m_D.dxf herunterzuladen.

Artikel 480598 wurde zum Merkzettel hinzugefügt.

Artikel 480598 wurde zum Warenkorb hinzugefügt.

Support pour conducteurs

Art.-Nr. 253279 LH ZS 20 23 KT D16 L85 V2A

Sie müssen angemeldet sein um 253279.stp herunterzuladen.

Sie müssen angemeldet sein um 253279.igs herunterzuladen.

Sie müssen angemeldet sein um 253279.jt herunterzuladen.

Sie müssen angemeldet sein um 253279.dwg herunterzuladen.

Sie müssen angemeldet sein um 253279m_D.dxf herunterzuladen.

Artikel 253279 wurde zum Merkzettel hinzugefügt.

Artikel 253279 wurde zum Warenkorb hinzugefügt.

Plaque de base

Art.-Nr. 253300 GP B10 H60 D300 KS GR

Sie müssen angemeldet sein um 253300.stp herunterzuladen.

Sie müssen angemeldet sein um 253300.igs herunterzuladen.

Sie müssen angemeldet sein um 253300.jt herunterzuladen.

Sie müssen angemeldet sein um 253300.dwg herunterzuladen.

Sie müssen angemeldet sein um 253300m_D.dxf herunterzuladen.

Artikel 253300 wurde zum Merkzettel hinzugefügt.

Artikel 253300 wurde zum Warenkorb hinzugefügt.

Support pour fixation de la bande de serrage

Art.-Nr. 275319 LH ZS 20 23 SBH 25X0.3 V2A

Sie müssen angemeldet sein um 275319.stp herunterzuladen.

Sie müssen angemeldet sein um 275319.igs herunterzuladen.

Sie müssen angemeldet sein um 275319.jt herunterzuladen.

Sie müssen angemeldet sein um 275319.dwg herunterzuladen.

Sie müssen angemeldet sein um 275319m_D.dxf herunterzuladen.

Artikel 275319 wurde zum Merkzettel hinzugefügt.

Artikel 275319 wurde zum Warenkorb hinzugefügt.

Adaptateur pour la pose de conducteurs HVI / HVI light / HVI light plus sur toits plats

Art.-Nr. 253026 RLA 20 FB K SW

Sie müssen angemeldet sein um 253026.stp herunterzuladen.

Sie müssen angemeldet sein um 253026.igs herunterzuladen.

Sie müssen angemeldet sein um 253026.jt herunterzuladen.

Sie müssen angemeldet sein um 253026.dwg herunterzuladen.

Sie müssen angemeldet sein um 253026m_D.dxf herunterzuladen.

Artikel 253026 wurde zum Merkzettel hinzugefügt.

Artikel 253026 wurde zum Warenkorb hinzugefügt.

Borne PA

Art.-Nr. 405020 PAK 20 AQ4 95 STTZN

Sie müssen angemeldet sein um 405020.stp herunterzuladen.

Sie müssen angemeldet sein um 405020.igs herunterzuladen.

Sie müssen angemeldet sein um 405020.jt herunterzuladen.

Sie müssen angemeldet sein um 405020.dwg herunterzuladen.

Sie müssen angemeldet sein um 405020m_D.dxf herunterzuladen.

Artikel 405020 wurde zum Merkzettel hinzugefügt.

Artikel 405020 wurde zum Warenkorb hinzugefügt.

Support pour conducteur

Art.-Nr. 275251 LH ZS 20 23 GM6 V2A

Sie müssen angemeldet sein um 275251.stp herunterzuladen.

Sie müssen angemeldet sein um 275251.igs herunterzuladen.

Sie müssen angemeldet sein um 275251.jt herunterzuladen.

Sie müssen angemeldet sein um 275251.dwg herunterzuladen.

Sie müssen angemeldet sein um 275250m_D.dxf herunterzuladen.

Artikel 275251 wurde zum Merkzettel hinzugefügt.

Artikel 275251 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 275250 LH ZS 20 23 GM8 V2A

Sie müssen angemeldet sein um 275250.stp herunterzuladen.
