DEHNguard ACI

  • Nouvelle technologie « Advanced-Circuit Interruption » (ACI) intégrée dans le module de protection, consistant d’une combinaison interrupteur/technologie d’éclateur à air
  • Grâce à la technologie ACI, aucun fusible externe n’est nécessaire
  • Sections de raccordement compactes 6 mm2 (Cu) absolument suffisant *)
  • Résistance aux surtensions temporaires assurée même à 440 V (AC)
  • Haute disponibilité de l’installation due à la sélectivité par rapport aux protections d’installation 35 A gG
  • Aucun courant de fuite grâce à la séparation galvanique de l’unité de commutation ACI
  • Coordonné énergétiquement au sein de la gamme de produits Red/Line
  • Testé contre les vibrations et les chocs selon la norme EN 60068-2
  • Avec technologie de connexion push-in
*) Le câblage de tous les conducteurs actifs doit être réalisé en assurant la mise à la terre et la protection contre les courts-circuits

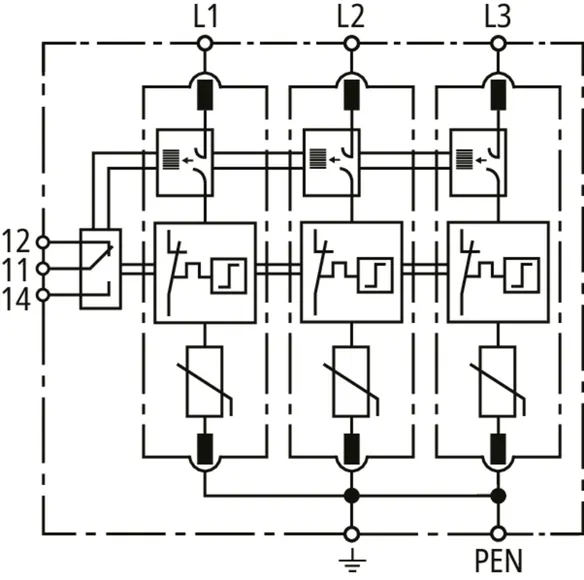

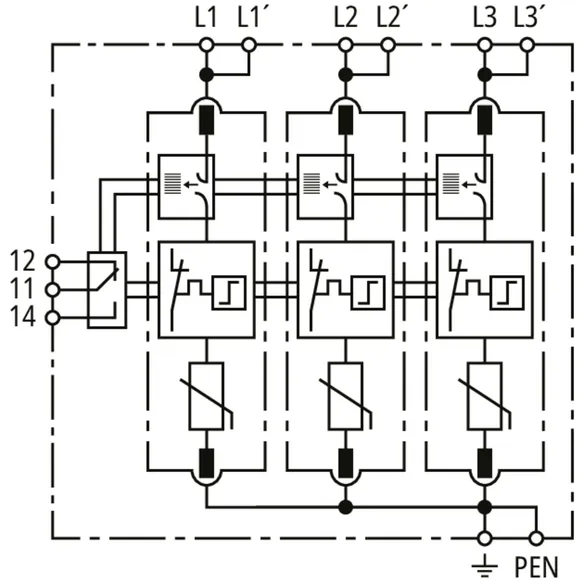

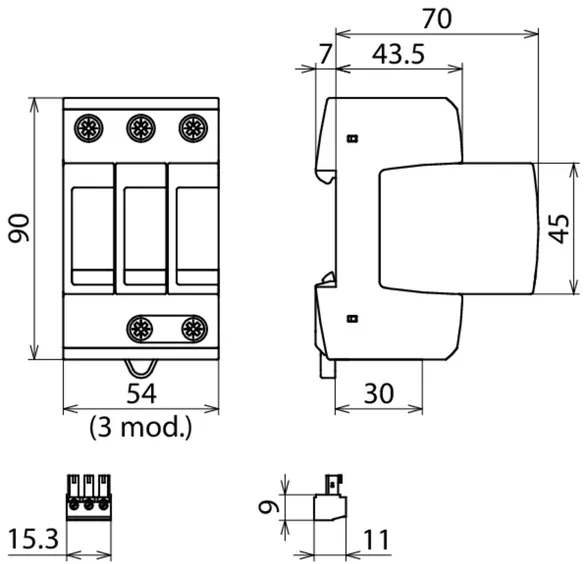

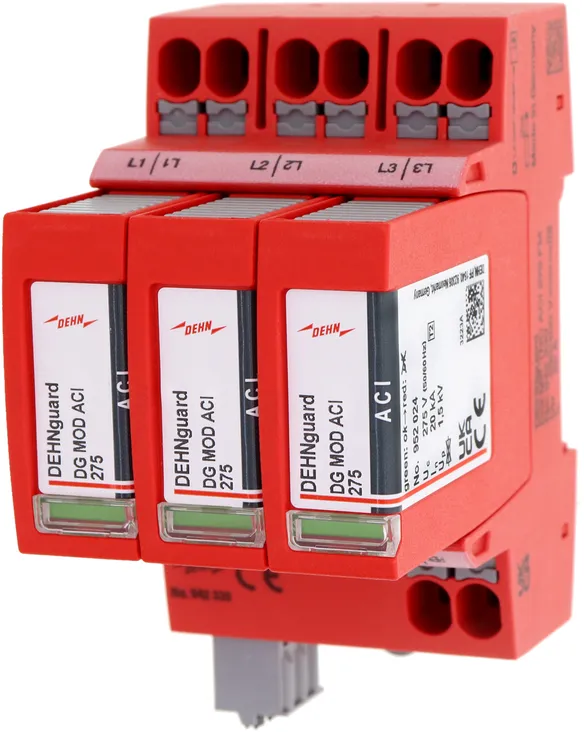

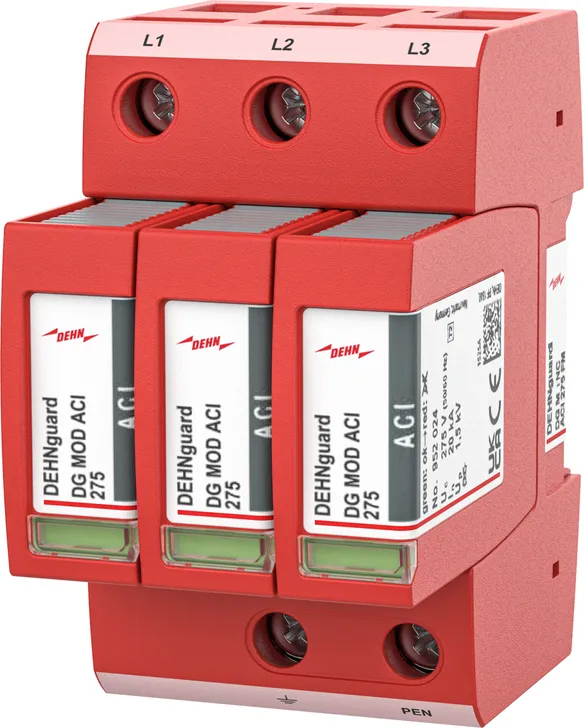

DEHNguard MP TNC ACI 275 FM

Parafoudre ACI modulaire avec protection intégrée sélective pour systèmes TN-C.

1 Produkt

Art.-Nr. 942330 DG MP TNC ACI 275 FM

GTIN 4013364495319, Zolltarifnr.: 85363030, Bruttogewicht: 348.11 g, VPE: 1.00 pièce(s)


Abbildungen

Weitere Information

Parafoudre DEHNguard MP TNC ACI 275 FM
Parafoudre tripolaire, modulaire, enfichable
avec
interrupteur ACI/éclateur intégré
et borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TN-S, largeur 3 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TNC ACI 275 FM
Référence: 942330
ou équivalent

Zertifikate



ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11 Type 2/Classe II
Tension max. de régime permanent AC (UC ) 275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (In ) 20 kA
Niveau de protection en tension (UP ) ≤ 1,5 kV
Protection externe supplémentaire nécessaire non
Caractéristique de la surtension temporaire (UT) 335 V / 5 sec. – Résistance
Caractéristique de la surtension temporaire (UT) 440 V / 120 min. – Résistance
Courant de fuite absence de courant de fuite
Certifications KEMA, VDE

Artikel 942330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

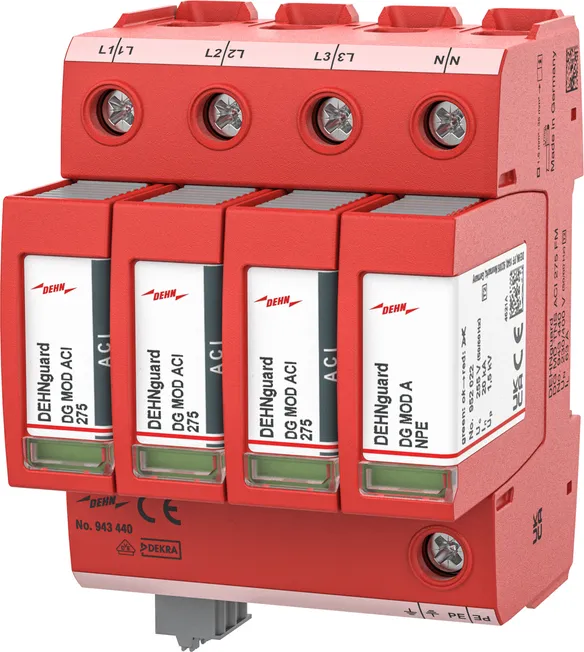

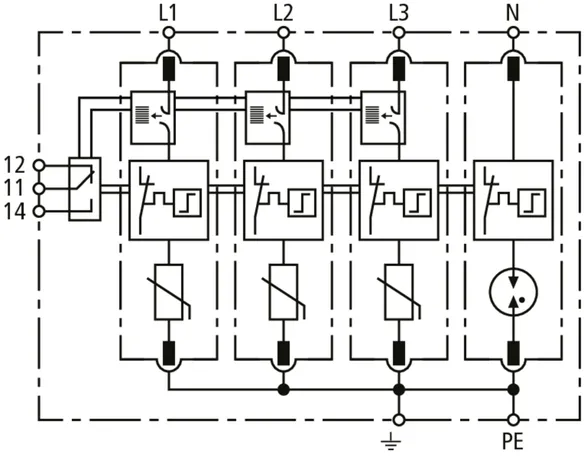

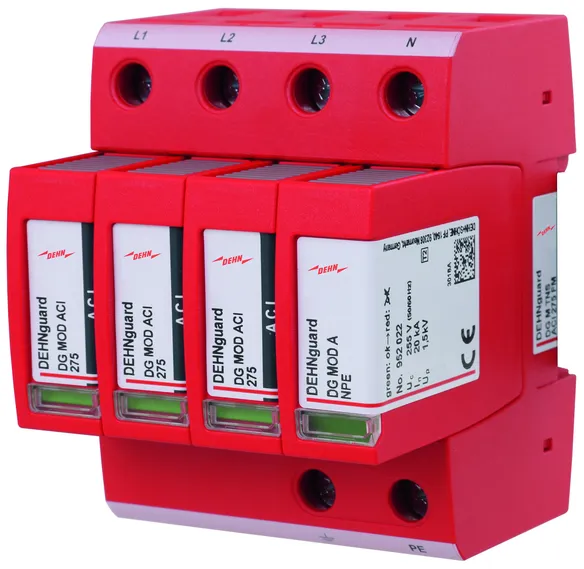

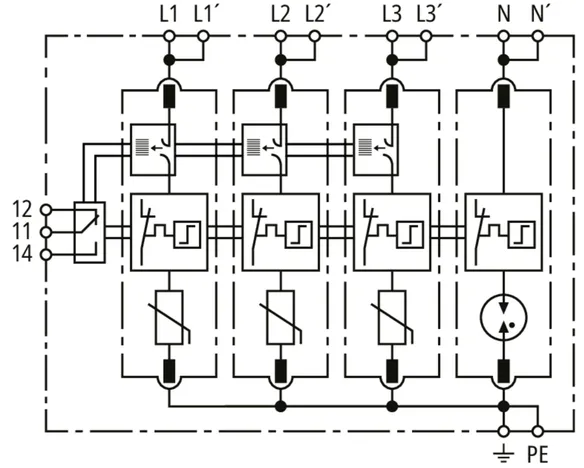

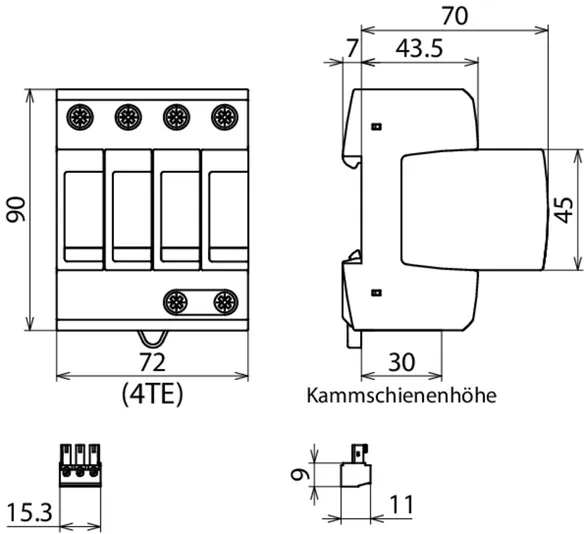

DEHNguard MP TNS ACI ... FM

Parafoudre modulaire contre les surtensions avec protection intégrée sélective (ACI) pour les systèmes TN-S.

1 Produkt

Art.-Nr. 942440 DG MP TNS ACI 275 FM

GTIN 4013364477148, Zolltarifnr.: 85363030, Bruttogewicht: 377.08 g, VPE: 1.00 pièce(s)


Abbildungen

Weitere Information

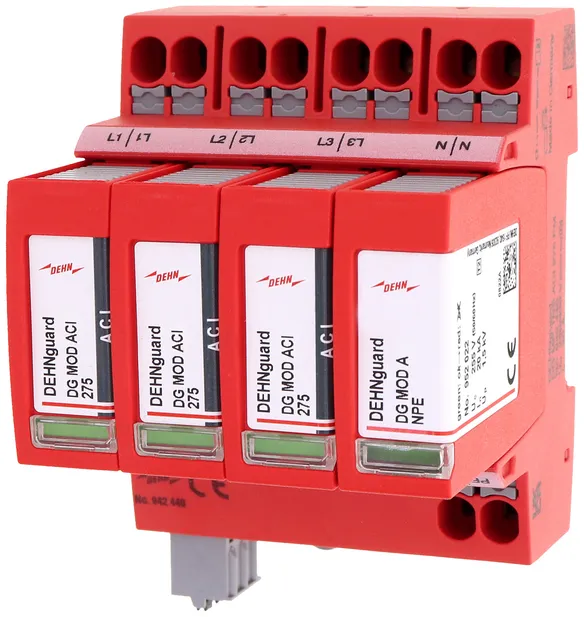

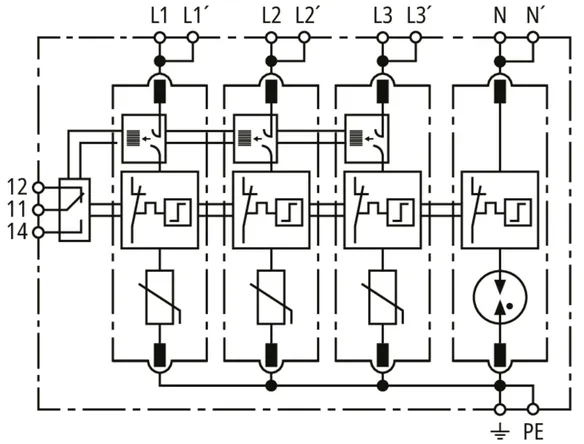

Parafoudre DEHNguard MP TNS ACI 275 FM
Parafoudre quadripolaire, modulaire, enfichable
avec
interrupteur ACI/éclateur intégré
et borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TN-S, largeur 4 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TNS ACI 275 FM
Référence: 942440
ou équivalent

Zertifikate



ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11 Type 2/Classe II
Tension d'utilisation permanente max AC [L-PE] (UC ) 275 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (In ) 20 kA
Niveau de protection [L-PE] / [N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire non
Caractéristique de la surtension temporaire (UT) 335 V / 5 sec. – Résistance
Caractéristique de la surtension temporaire (UT) 440 V / 120 min. – Résistance
Courant de fuite absence de courant de fuite
Certifications KEMA, VDE

Artikel 942440 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942440 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

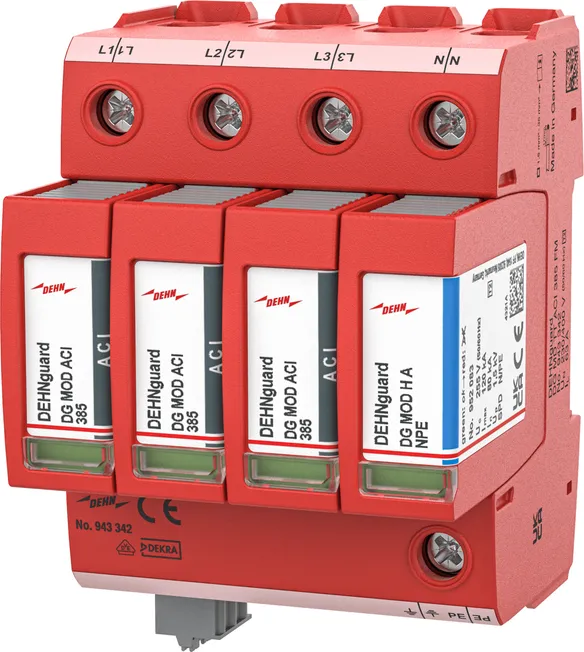

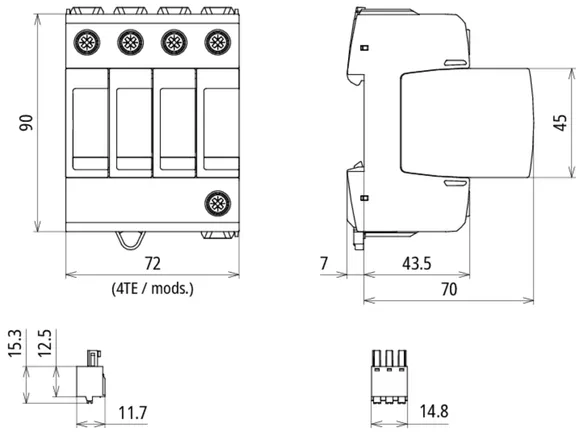

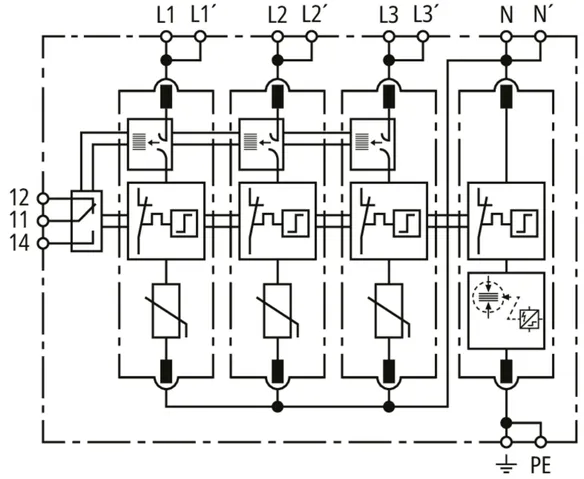

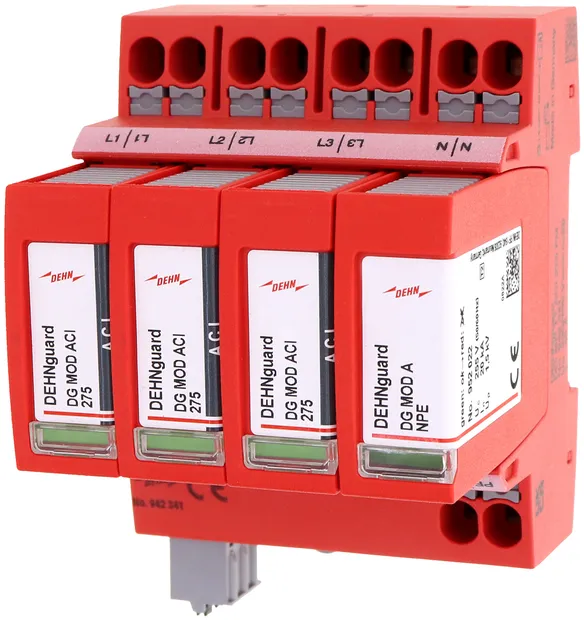

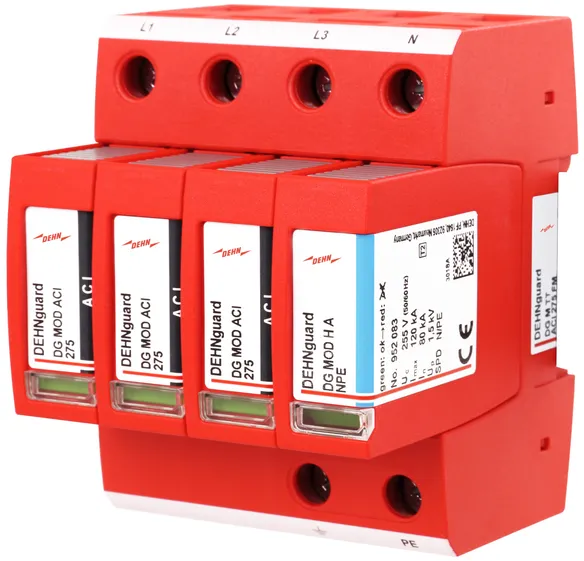

DEHNguard MP TT ACI ... FM

Parafoudre modulaire contre les surtensions avec protection intégrée sélective (ACI) pour systèmes TT et TN-S (circuit 3 + 1).

2 Produkte

Art.-Nr. 942341 DG MP TT ACI 275 FM

GTIN 4013364477186, Zolltarifnr.: 85363030, Bruttogewicht: 377.71 g, VPE: 1.00 pièce(s)


Abbildungen

Weitere Information

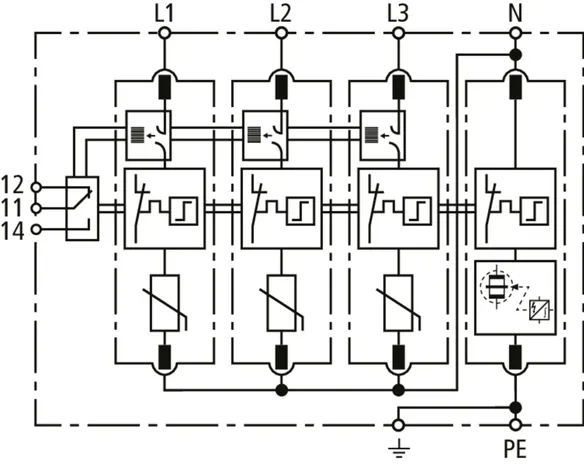

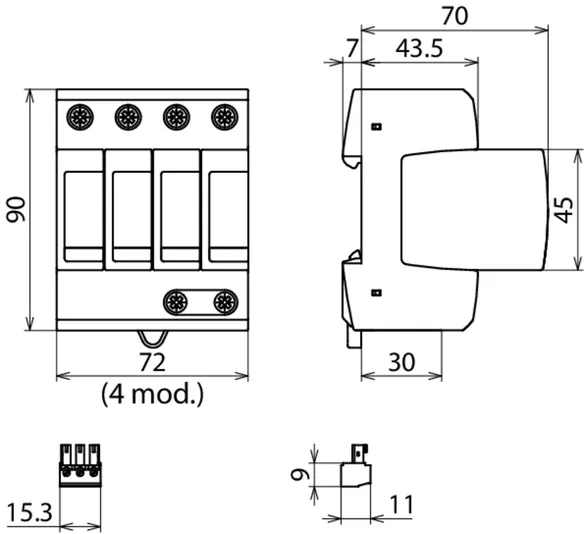

Parafoudre DEHNguard MP TT ACI 275 FM
Parafoudre quadripolaire, modulaire, enfichable
avec
interrupteur ACI/éclateur intégré
et borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TT et TN-S, largeur 4 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TT ACI 275 FM
Référence: 942341
ou équivalent

Zertifikate



ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11 Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (UC ) 275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (In ) 20 kA
Niveau de protection [L-N] / [N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire non
Surtension temporaire [L-N], caractéristique (UT) 335 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (UT) 440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (UT) 1200 V/200 ms – résistance
Courant de fuite absence de courant de fuite
Certifications KEMA, VDE

Artikel 942341 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942341 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

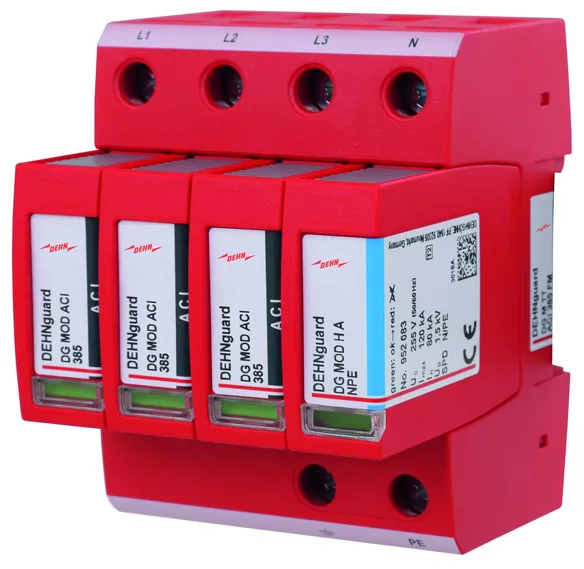

Art.-Nr. 942342 DG MP TT ACI 385 FM

GTIN 4013364484870, Zolltarifnr.: 85363030, Bruttogewicht: 439.00 g, VPE: 1.00 pièce(s)


Abbildungen

Weitere Information

Parafoudre DEHNguard MP TT ACI 385 FM
Parafoudre quadripolaire, modulaire, enfichable
avec
interrupteur ACI/éclateur intégré
et borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TT et TN-S, largeur 4 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 385 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TT ACI 385 FM
Référence: 942342
ou équivalent

Zertifikate



ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11 Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (UC ) 385 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (In ) 20 kA
Courant max. de décharge (8/20 µs) [L-NE] (Imax ) 40 kA
Niveau de protection [L-N] / [N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire non
Surtension temporaire [L-N], caractéristique (UT) 335 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (UT) 440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (UT) 1200 V/200 ms – résistance
Courant de fuite absence de courant de fuite
Certifications KEMA, VDE

Artikel 942342 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942342 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

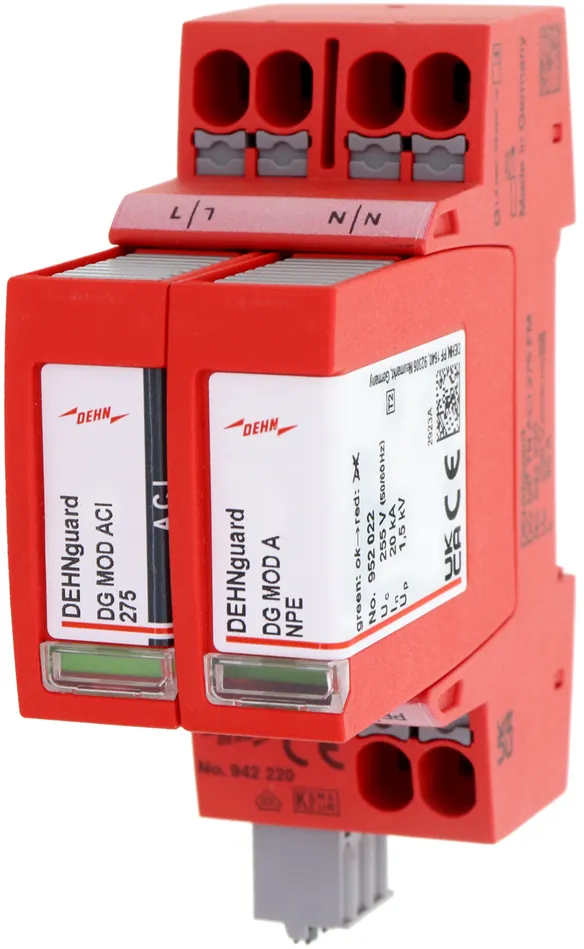

DEHNguard MP TN ACI 275 FM

Parafoudre ACI modulaire avec protection intégrée sélective pour systèmes monophasés TN 230 V

1 Produkt

Art.-Nr. 942220 DG MP TN ACI 275 FM

GTIN 4013364495425, Zolltarifnr.: 85363030, Bruttogewicht: 234.63 g, VPE: 1.00 pièce(s)


Abbildungen

Weitere Information

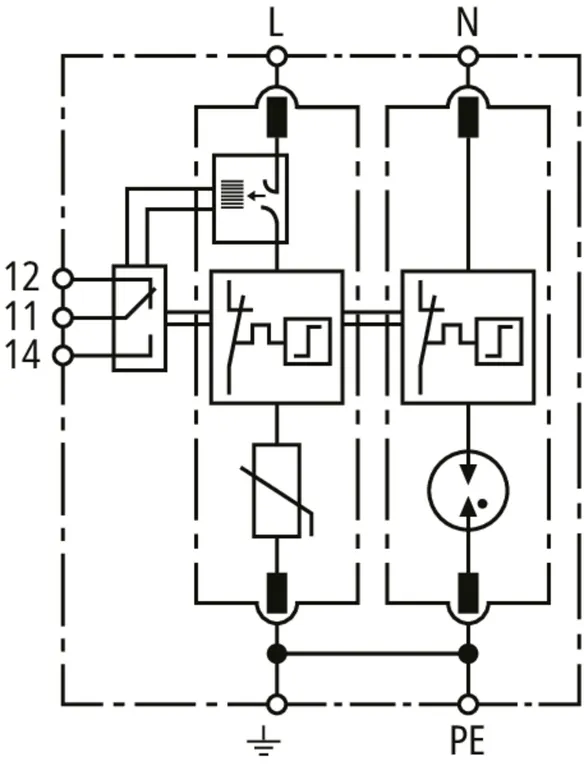

Parafoudre DEHNguard MP TN ACI 275 FM
Parafoudre bipolaire, modulaire, enfichable
avec
interrupteur ACI/éclateur intégré
et borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TN, largeur 2 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TN ACI 275 FM
Référence: 942220
ou équivalent

Zertifikate



ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11 Type 2/Classe II
Tension d'utilisation permanente max AC [L-PE] (UC ) 275 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (In ) 20 kA
Niveau de protection [L-PE] / [N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire non
Caractéristique de la surtension temporaire (UT) 335 V / 5 sec. – Résistance
Caractéristique de la surtension temporaire (UT) 440 V / 120 min. – Résistance
Courant de fuite absence de courant de fuite
Certifications KEMA, VDE

Artikel 942220 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942220 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

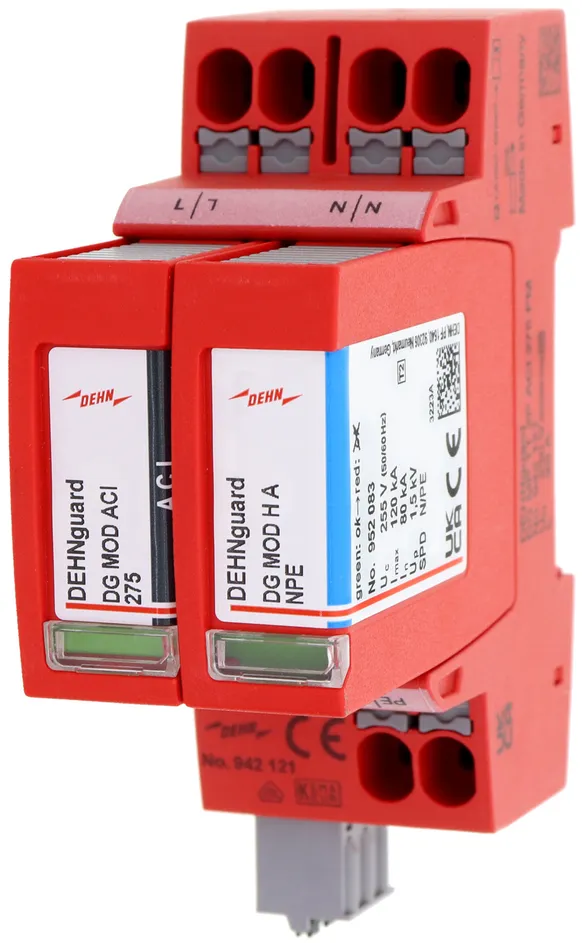

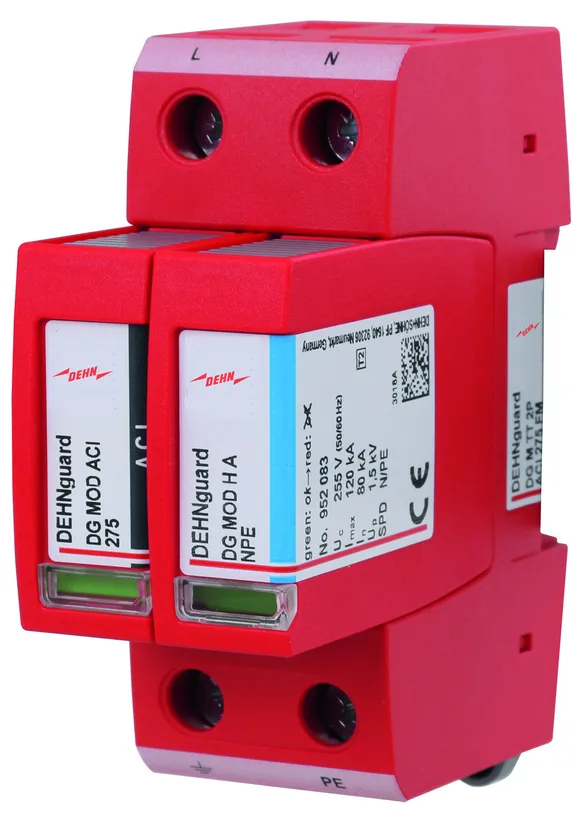

DEHNguard MP TT 2P ACI ... FM

2 Produkte

Art.-Nr. 942121 DG MP TT 2P ACI 275 FM

GTIN 4013364495364, Zolltarifnr.: 85363030, Bruttogewicht: 250.04 g, VPE: 1.00 pièce(s)


Abbildungen

Weitere Information

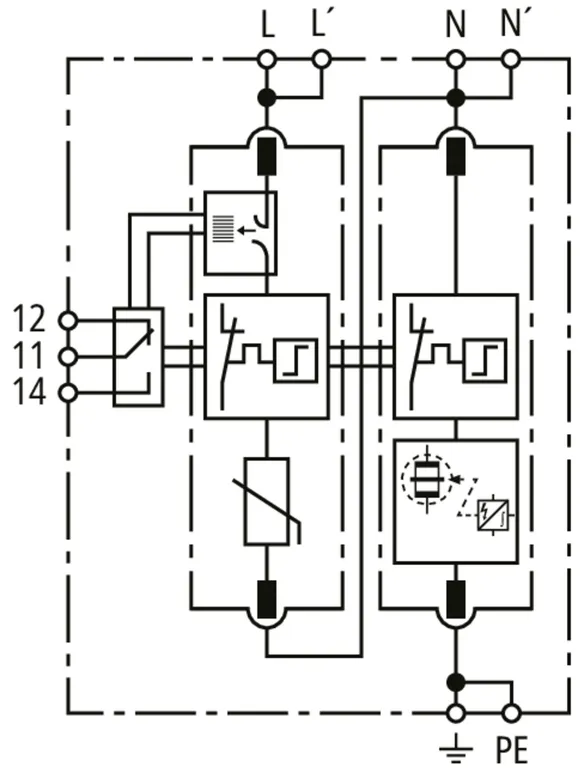

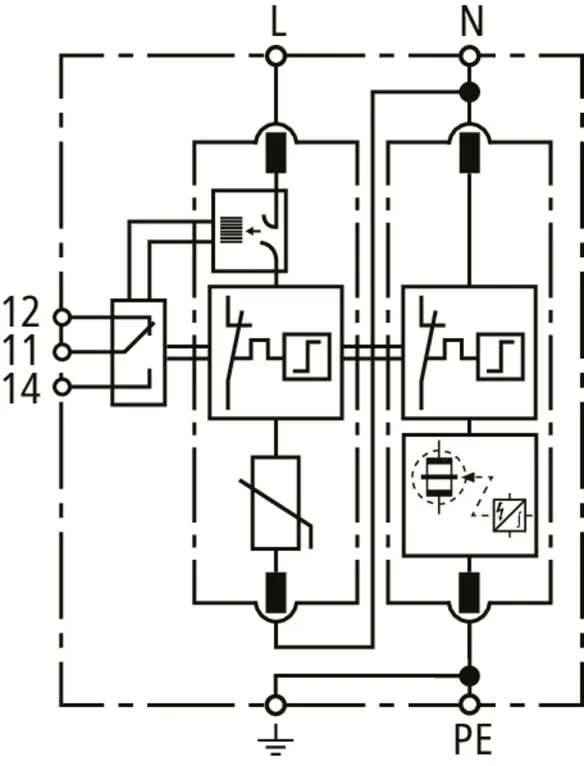

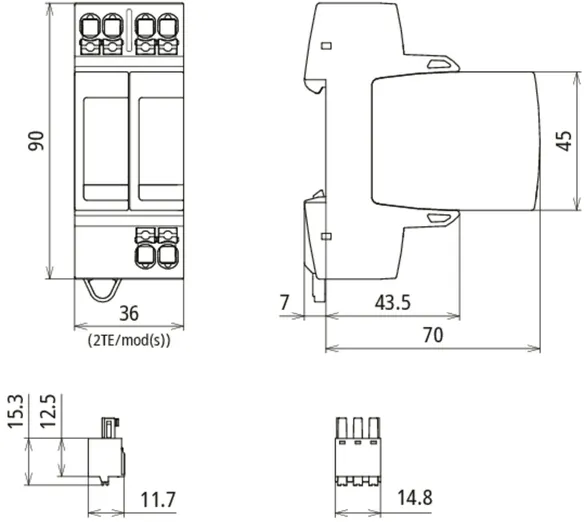

Parafoudre DEHNguard MP TT 2P ACI 275 FM
Parafoudre bipolaire, modulaire, enfichable
avec
interrupteur ACI/éclateur intégré
et borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TT et TN, largeur 2 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TT 2P ACI 275 FM
Référence: 942121
ou équivalent

Zertifikate



ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11 Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (UC ) 275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (In ) 20 kA
Niveau de protection [L-N] / [N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire non
Surtension temporaire [L-N], caractéristique (UT) 335 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (UT) 440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT) 1200 V/200 ms – résistance
Courant de fuite absence de courant de fuite
Certifications KEMA, VDE

Artikel 942121 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942121 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

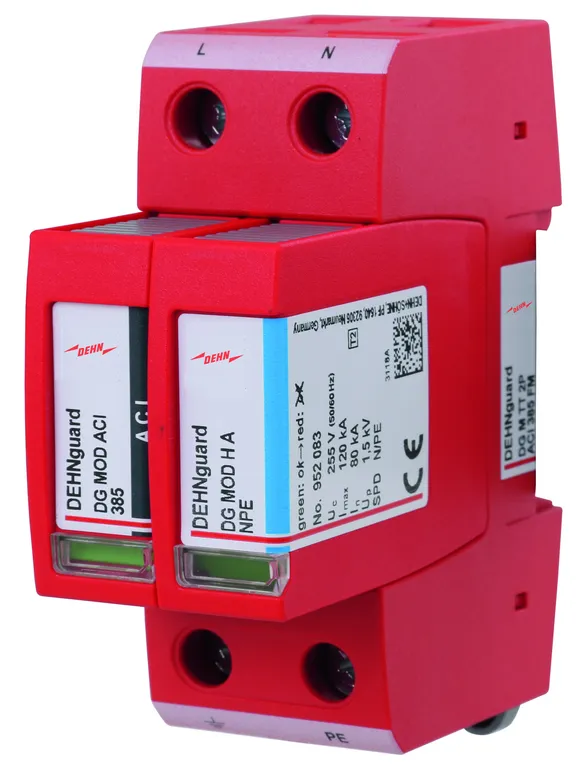

Art.-Nr. 942122 DG MP TT 2P ACI 385 FM

GTIN 4013364495371, Zolltarifnr.: 85363030, Bruttogewicht: 250.24 g, VPE: 1.00 pièce(s)


Abbildungen

Weitere Information

Parafoudre DEHNguard MP TT 2P ACI 385 FM
Parafoudre bipolaire, modulaire, enfichable
avec
interrupteur ACI/éclateur intégré
et borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TT et TN, largeur 2 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 385 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TT 2P ACI 385 FM
Référence: 942122
ou équivalent

Zertifikate



ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11 Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (UC ) 385 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (In ) 20 kA
Courant max. de décharge (8/20 µs) [L-NE] (Imax ) 40 kA
Niveau de protection [L-N] / [N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire non
Surtension temporaire [L-N], caractéristique (UT) 335 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (UT) 440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT) 1200 V/200 ms – résistance
Courant de fuite absence de courant de fuite
Certifications KEMA, VDE

Artikel 942122 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942122 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard M TNC ACI 275 FM

Parafoudre ACI modulaire avec protection intégrée séléctive ≥ 40A pour système TN-C.

1 Produkt

Art.-Nr. 952330 DG M TNC ACI 275 FM

GTIN 4013364376649, Zolltarifnr.: 85363030, Bruttogewicht: 360.00 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

DEHNguard M TNC ACI 275 FM
Parafoudre modulaire débrochable de type 2 conforme à la norme NF EN 61643-11
Intégrant la technologie ACI : protection intégrée et sélectif avec la protection amont ≥ 40 A
Aucun fusible ou disjoncteur externe supplémentaire requis
pour schéma de liaison à la terre TN-C 230/400 V (3 pôles),
largeur 3 modules DIN
Avec contact de télésignalisation
Tension max. d'utilisation : 275V c.a.
Niveau de protection Up : ≤ 1,5kV
Courant nominal de décharge (In): 20kA
Tenue au courant de court-circuit : Isccr = 25kA max
Résistance aux TOV donnée à 440 V (AC)
Coordination énergétique avec les parafoudres de la famille Red / Line selon NF EN 62305-4

produit : DEHN
Type: DG M TNC ACI 275 FM
Référence: 952330
ou équivalent

Zertifikate



ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11 Type 2/Classe II
Tension max. de régime permanent AC (UC ) 275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (In ) 20 kA
Niveau de protection en tension (UP ) ≤ 1,5 kV
Protection externe supplémentaire nécessaire non
Caractéristique de la surtension temporaire (UT) 440 V/120 min – résistance
Courant de fuite absence de courant de fuite
Certifications KEMA

Artikel 952330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard M TNS ACI 275 FM

Parafoudre ACI modulaire avec protection intégrée séléctive ≥ 40A pour système TN-S.

1 Produkt

Art.-Nr. 952440 DG M TNS ACI 275 FM

GTIN 4013364376625, Zolltarifnr.: 85363030, Bruttogewicht: 450.00 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

DEHNguard M TNS ACI 275 FM
Parafoudre modulaire débrochable de type 2 conforme à la norme NF EN 61643-11
Intégrant la technologie ACI : protection intégrée et sélectif avec la protection amont ≥ 40 A
Aucun fusible ou disjoncteur externe supplémentaire requis
pour schéma de liaison à la terre TN-S 230/400 V (4 pôles),
largeur 4 modules DIN
Avec contact de télésignalisation
Tension max. d'utilisation : 275V c.a.
Niveau de protection Up : ≤ 1,5kV
Courant nominal de décharge (In): 20kA
Tenue au courant de court-circuit : Isccr = 25kA max
Résistance aux TOV donnée à 440 V (AC)
Coordination énergétique avec les parafoudres de la famille Red / Line selon NF EN 62305-4

produit : DEHN
Type: DG M TNS ACI 275 FM
Référence: 952440
ou équivalent

Zertifikate



ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11 Type 2/Classe II
Tension d'utilisation permanente max AC [L-PE] (UC ) 275 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (In ) 20 kA
Niveau de protection [L-PE] / [N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire non
Caractéristique de la surtension temporaire (UT) 440 V/120 min – résistance
Courant de fuite absence de courant de fuite
Certifications KEMA

Artikel 952440 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952440 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard M TT ACI ... FM

Parafoudre ACI modulaire avec protection intégrée séléctive ≥ 40A pour systèmes TT et TN-S (circuit 3 + 1)

2 Produkte

Art.-Nr. 952341 DG M TT ACI 275 FM

GTIN 4013364376632, Zolltarifnr.: 85363030, Bruttogewicht: 455.00 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

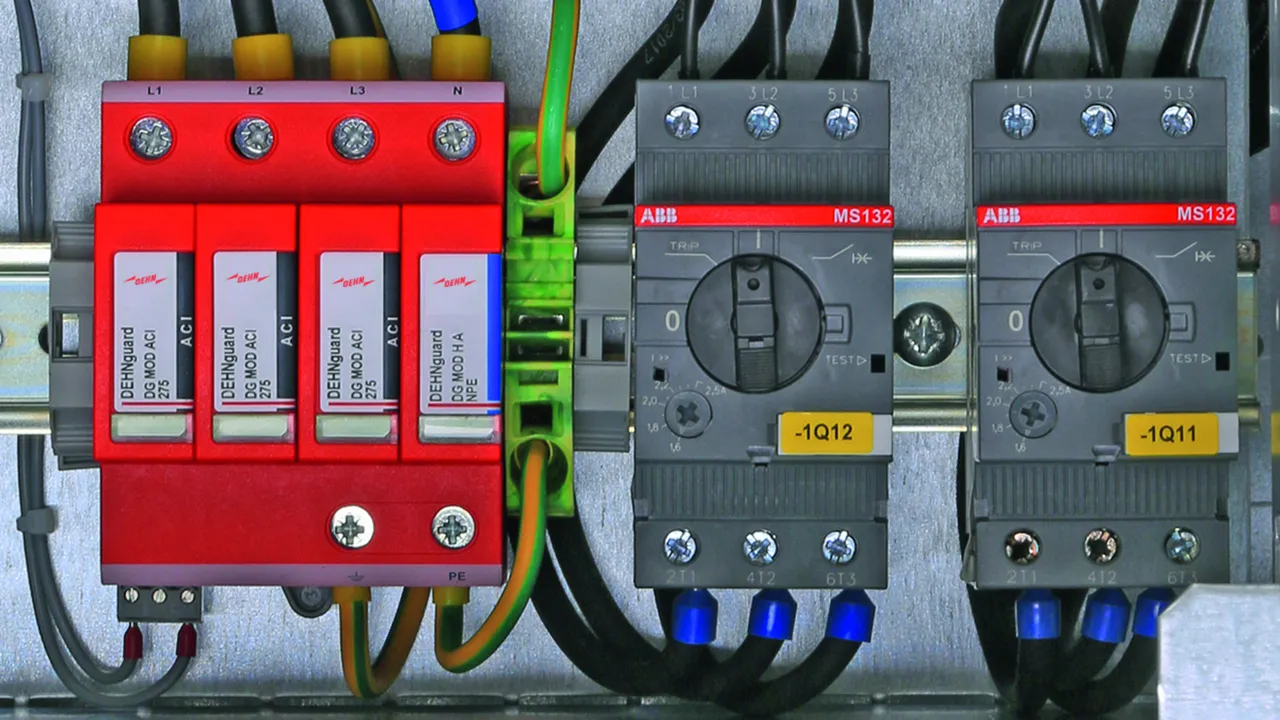

DEHNguard M TT ACI 275 FM
Parafoudre modulaire débrochable de type 2 conforme à la norme NF EN 61643-11
Intégrant la technologie ACI : protection intégrée et sélectif avec la protection amont ≥ 40 A
Aucun fusible ou disjoncteur externe supplémentaire requis
pour schéma de liaison à la terre TT-TNS 230/400 V (4 pôles),
largeur 4 modules DIN
Avec contact de télésignalisation
Tension max. d'utilisation : 275V c.a.
Niveau de protection Up : ≤ 1,5kV
Courant nominal de décharge (In): 20kA
Tenue au courant de court-circuit : Isccr = 25kA max
Résistance aux TOV donnée à 440 V (AC)
Coordination énergétique avec les parafoudres de la famille Red / Line selon NF EN 62305-4

produit : DEHN
Type: DG M TT ACI 275 FM
Référence: 952341
ou équivalent

Zertifikate



ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11 Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (UC ) 275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (In ) 20 kA
Niveau de protection [L-N] / [N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire non
Surtension temporaire [L-N], caractéristique (UT) 440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (UT) 1200 V/200 ms – résistance
Courant de fuite absence de courant de fuite
Certifications KEMA

Artikel 952341 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952341 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952342 DG M TT ACI 385 FM

GTIN 4013364387850, Zolltarifnr.: 85363030, Bruttogewicht: 520.00 g, VPE: 1.00 pièce(s)


Abbildungen

Weitere Information

Parafoudre avec technologie ACI DEHNguard M TT ACI 385 FM
Parafoudre quadripolaire, modulaire, enfichable
avec interrupteur ACI / éclateur
adapté aux systèmes TT et TN-S 230/400 V, largeur 4 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Tension continue maximale : 385 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Aucun fusible externe supplémentaire nécessaire
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line
Affichage de défaut mécanique pour parafoudre

produit : DEHN
Type: DG M TT ACI 385 FM
Référence: 952342
ou équivalent

Zertifikate



ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11 Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (UC ) 385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (In ) 20 kA
Courant max. de décharge (8/20 µs) [L-NE] (Imax ) 40 kA
Courant max. de décharge (8/20 µs) [N-PE] (Imax ) 120 kA
Niveau de protection [L-N] / [N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire non
Surtension temporaire [L-N], caractéristique (UT) 440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (UT) 1200 V/200 ms – résistance
Courant de fuite absence de courant de fuite
Certifications KEMA

Artikel 952342 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952342 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard M TN ACI 275 FM

Parafoudre ACI modulaire avec protection intégrée séléctive ≥ 40A pour système TN monophasé.

1 Produkt

Art.-Nr. 952220 DG M TN ACI 275 FM

GTIN 4013364376656, Zolltarifnr.: 85363030, Bruttogewicht: 245.00 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

DEHNguard M TN 2P ACI 275 FM
Parafoudre modulaire débrochable de type 2 conforme à la norme NF EN 61643-11
Intégrant la technologie ACI : protection intégrée et sélectif avec la protection amont ≥ 40 A
Aucun fusible ou disjoncteur externe supplémentaire requis
pour schéma de liaison à la terre TN 230/400 V (2 pôles),
largeur 2 modules DIN
Avec contact de télésignalisation
Tension max. d'utilisation : 275V c.a.
Niveau de protection Up : ≤ 1,5kV
Courant nominal de décharge (In): 20kA
Tenue au courant de court-circuit : Isccr = 25kA max
Résistance aux TOV donnée à 440 V (AC)
Coordination énergétique avec les parafoudres de la famille Red / Line selon NF EN 62305-4

produit : DEHN
Type: DG M TN ACI 275 FM
Référence: 952220
ou équivalent

Zertifikate



ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11 Type 2/Classe II
Tension d'utilisation permanente max AC [L-PE] (UC ) 275 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (In ) 20 kA
Niveau de protection [L-PE] / [N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire non
Caractéristique de la surtension temporaire (UT) 440 V/120 min – résistance
Courant de fuite absence de courant de fuite
Certifications KEMA

Artikel 952220 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952220 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard M TT 2P ACI ... FM

Parafoudre ACI modulaire avec protection intégrée séléctive ≥ 40A pour systèmes TT et TN (circuit 1 + 1).

2 Produkte

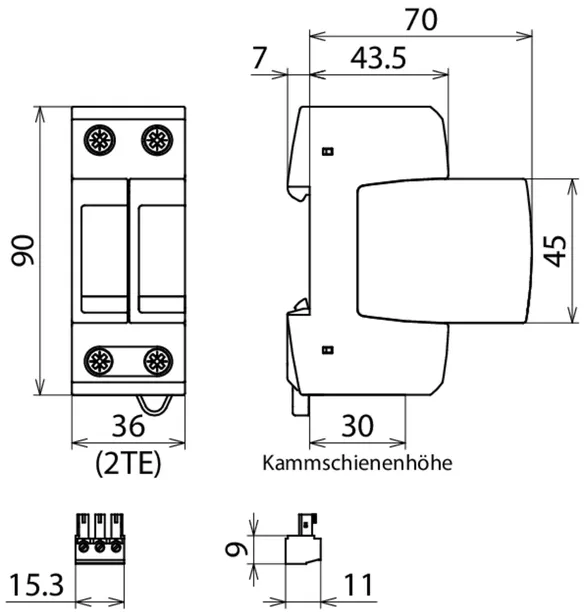

Art.-Nr. 952121 DG M TT 2P ACI 275 FM

GTIN 4013364376663, Zolltarifnr.: 85363030, Bruttogewicht: 255.00 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

DEHNguard M TT 2P ACI 275 FM
Parafoudre modulaire débrochable de type 2 conforme à la norme NF EN 61643-11
Intégrant la technologie ACI : protection intégrée et sélectif avec la protection amont ≥ 40 A
Aucun fusible ou disjoncteur externe supplémentaire requis
pour schéma de liaison à la terre TT 230/400 V (2 pôles),
largeur 2 modules DIN
Avec contact de télésignalisation
Tension max. d'utilisation : 275V c.a.
Niveau de protection Up : ≤ 1,5kV
Courant nominal de décharge (In): 20kA
Tenue au courant de court-circuit : Isccr = 25kA max
Résistance aux TOV donnée à 440 V (AC)
Coordination énergétique avec les parafoudres de la famille Red / Line selon NF EN 62305-4

produit : DEHN
Type: DG M TT 2P ACI 275 FM
Référence: 952121
ou équivalent

Zertifikate



ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11 Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (UC ) 275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (In ) 20 kA
Niveau de protection [L-N] / [N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire non
Surtension temporaire [L-N], caractéristique (UT) 440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (UT) 1200 V/200 ms – résistance
Courant de fuite absence de courant de fuite
Certifications KEMA

Artikel 952121 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952121 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952122 DG M TT 2P ACI 385 FM

GTIN 4013364387867, Zolltarifnr.: 85363030, Bruttogewicht: 298.00 g, VPE: 1.00 pièce(s)


Abbildungen

Weitere Information

Parafoudre avec technologie ACI DEHNguard M TT 2P ACI 385 FM
Parafoudre bipolaire, modulaire, enfichable
avec interrupteur ACI / éclateur
adapté aux systèmes TT et TN-S, largeur 2 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Tension continue maximale : 385 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Aucun fusible externe supplémentaire nécessaire
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line
Affichage de défaut mécanique pour parafoudre

produit : DEHN
Type: DG M TT 2P ACI 385 FM
Référence: 952122
ou équivalent

Zertifikate



ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11 Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (UC ) 385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (In ) 20 kA
Courant max. de décharge (8/20 µs) [L-NE] (Imax ) 40 kA
Courant max. de décharge (8/20 µs) [N-PE] (Imax ) 120 kA
Niveau de protection [L-N] / [N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire non
Surtension temporaire [L-N], caractéristique (UT) 440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (UT) 1200 V/200 ms – résistance
Courant de fuite absence de courant de fuite
Certifications KEMA

Artikel 952122 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952122 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard S ACI ... FM

Parafoudre ACI unipolaire avec protection intégrée séléctive ≥ 40A.

2 Produkte

Art.-Nr. 952100 DG S ACI 275 FM

GTIN 4013364376526, Zolltarifnr.: 85363030, Bruttogewicht: 142.10 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

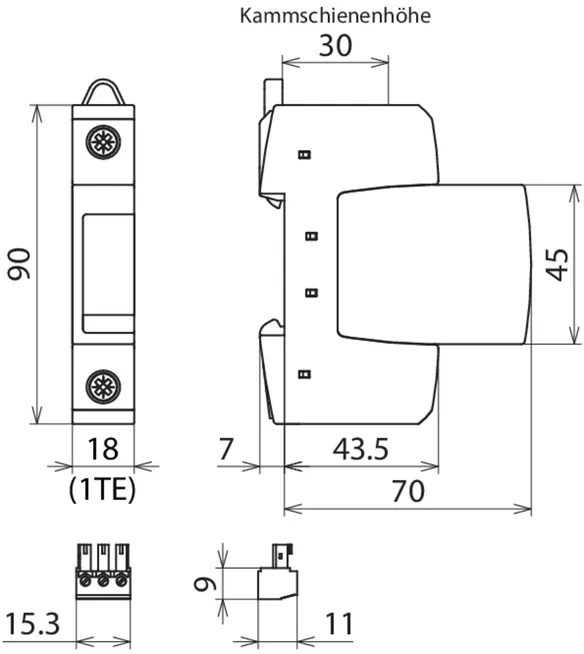

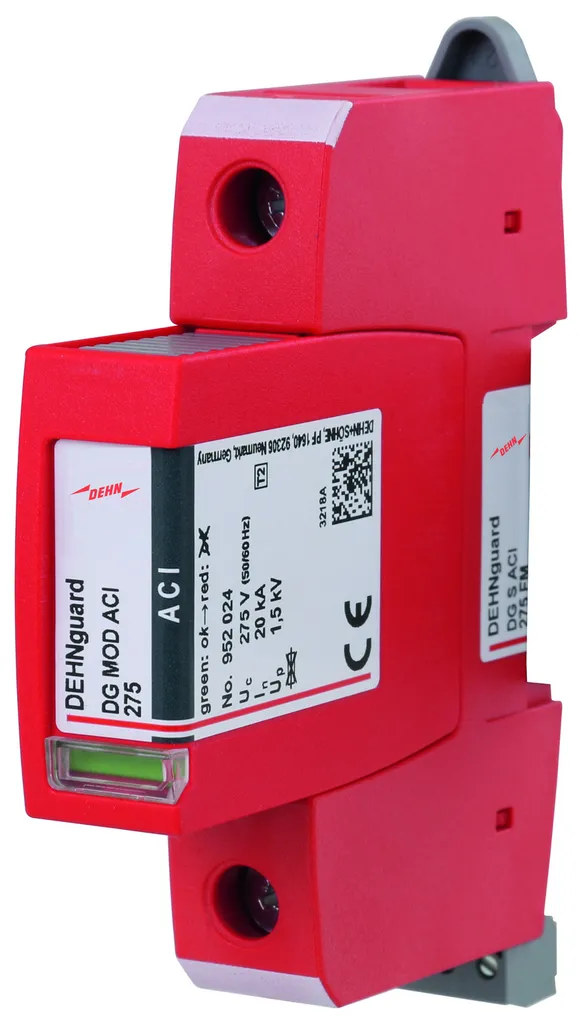

DEHNguard S ACI 275 FM
Parafoudre modulaire débrochable de type 2 conforme à la norme NF EN 61643-11
Intégrant la technologie ACI : protection intégrée et sélectif avec la protection amont ≥ 40 A
Aucun fusible ou disjoncteur externe supplémentaire requis
largeur 1 modules DIN
Avec contact de télésignalisation
Tension max. d'utilisation : 275V c.a.
Niveau de protection Up : ≤ 1,5kV
Courant nominal de décharge (In): 20kA
Tenue au courant de court-circuit : Isccr = 25kA max
Résistance aux TOV donnée à 440 V (AC)
Coordination énergétique avec les parafoudres de la famille Red / Line selon NF EN 62305-4

produit : DEHN
Type: DG S ACI 275 FM
Référence: 952100
ou équivalent

Zertifikate

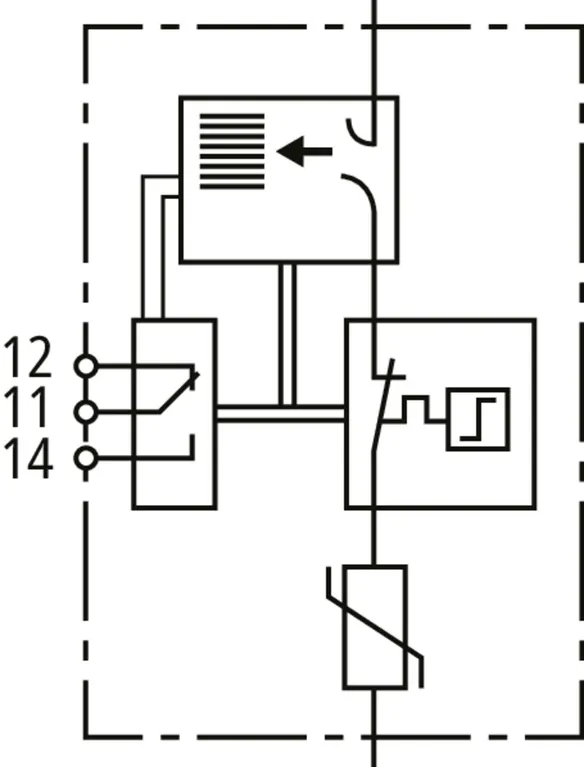

ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11 Type 2/Classe II
Tension max. de régime permanent AC (UC ) 275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (In ) 20 kA
Niveau de protection en tension (UP ) ≤ 1,5 kV
Protection externe supplémentaire nécessaire non
Caractéristique de la surtension temporaire (UT) 440 V/120 min – résistance
Courant de fuite absence de courant de fuite
Certifications KEMA

Artikel 952100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952113 DG S ACI 385 FM

GTIN 4013364387874, Zolltarifnr.: 85363030, Bruttogewicht: 158.00 g, VPE: 1.00 pièce(s)


Abbildungen

Weitere Information

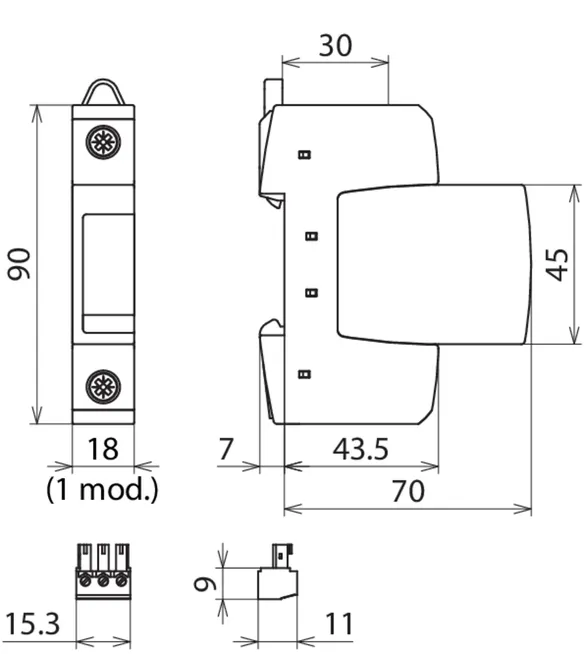

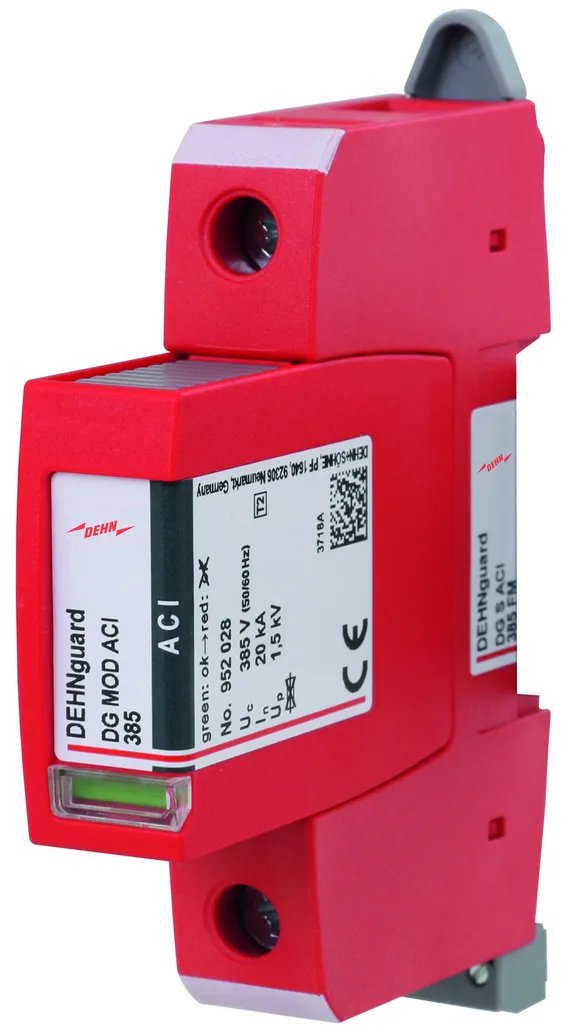

DEHNguard S ACI 385 FM
Parafoudre modulaire débrochable de type 2 conforme à la norme NF EN 61643-11
Intégrant la technologie ACI : protection intégrée et sélectif avec la protection amont ≥ 40 A
Aucun fusible ou disjoncteur externe supplémentaire requis
largeur 1 modules DIN
Avec contact de télésignalisation
Tension max. d'utilisation : 275V c.a.
Niveau de protection Up : ≤ 1,5kV
Courant nominal de décharge (In): 20kA
Tenue au courant de court-circuit : Isccr = 25kA max
Résistance aux TOV donnée à 440 V (AC)
Coordination énergétique avec les parafoudres de la famille Red / Line selon NF EN 62305-4

produit : DEHN
Type: DG S ACI 385 FM
Référence: 952113
ou équivalent

Zertifikate



ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

SPD selon NF EN 61643-11/... CEI 61643-11 Type 2/Classe II
Tension max. de régime permanent AC (UC ) 385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (In ) 20 kA
Courant max. de décharge (8/20 µs) (Imax ) 40 kA
Niveau de protection en tension (UP ) ≤ 1,5 kV
Protection externe supplémentaire nécessaire non
Caractéristique de la surtension temporaire (UT) 440 V/120 min – résistance
Courant de fuite absence de courant de fuite
Certifications KEMA

Artikel 952113 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952113 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

back to top
