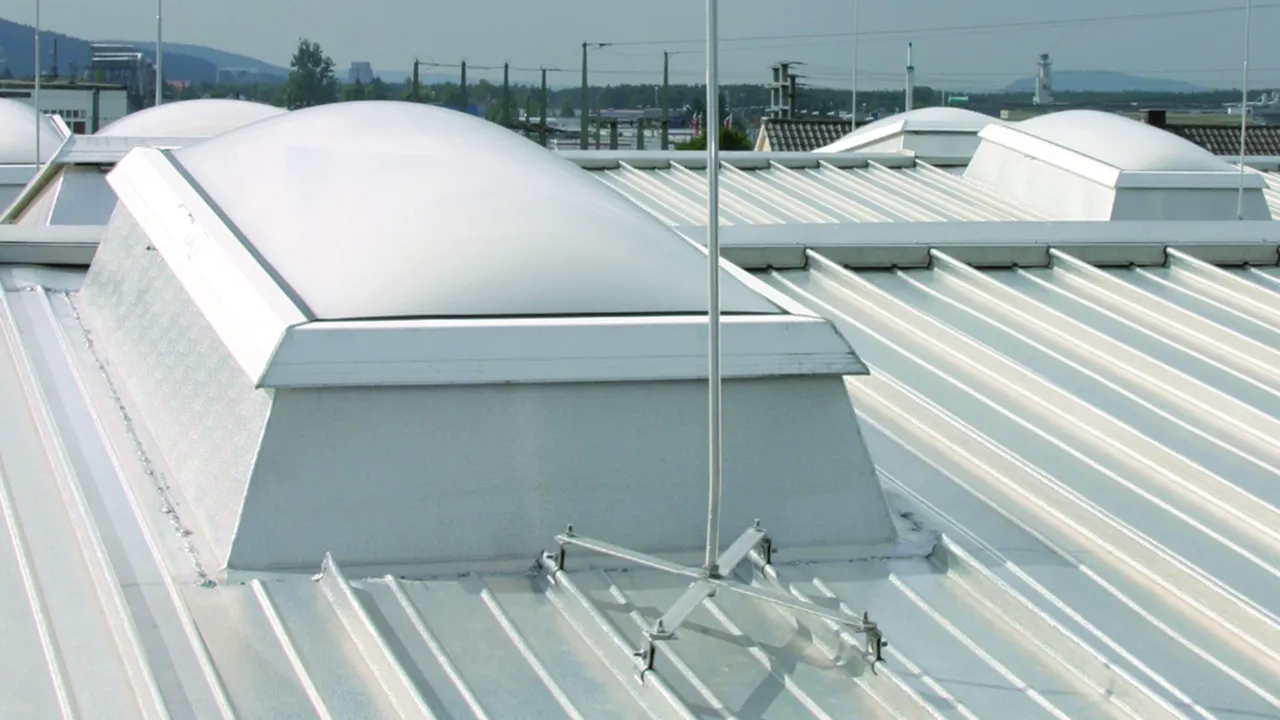

Pointes de capture pour toits métalliques

Pour la protection des structures de toit, des skydomes, etc.
La fixation s’effectue aux extrémités des entretoises (trous de Ø11 mm) avec quatre supports pour toits métalliques.
Les supports sont choisis selon la conception du toit (joint debout rond référence 123 040, joint pincé référence 123 041, joint debout référence 123 042, sans joint pour rivets ou vis 123 043).

L’utilisation de ces quatre supports pour toits métalliques (dispositifs de serrage) sur la conception de toit correspondante garantit une tenue au courant de foudre de 100 kA (10/350 µs).
Les tiges de capture sont dimensionnées selon Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

Pour la suite de la ligne, les supports de toiture métallique doivent être choisis selon la conception du toit (par ex. joint debout rond référence 223 010 ou joint debout référence 365 059).

Version hauteur 2000 mm

Avec filetage M16.

1 Produkt

Art.-Nr. 123021 FS 16 10 2000 MD AL V2A

GTIN 4013364092822, Zolltarifnr. (EU): 85389099, Bruttogewicht: 2.20 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 123021.stp

      Sie müssen angemeldet sein um 123021.stp herunterzuladen.

      Login
    • 123021.igs

      Sie müssen angemeldet sein um 123021.igs herunterzuladen.

      Login
    • 123021.jt

      Sie müssen angemeldet sein um 123021.jt herunterzuladen.

      Login
    • 123021.dwg

      Sie müssen angemeldet sein um 123021.dwg herunterzuladen.

      Login
    • 123021m_D.dxf

      Sie müssen angemeldet sein um 123021m_D.dxf herunterzuladen.

      Login

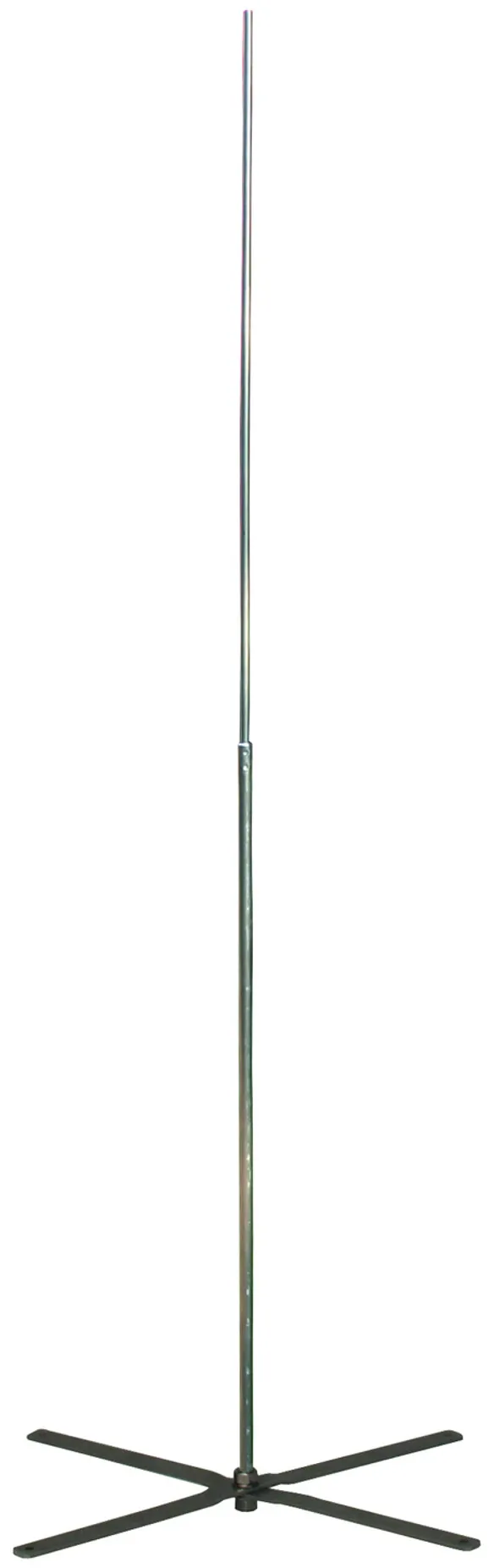

Tiges de capture pour toits métalliques Hauteur 2000 mm
Tiges de capture pour toits métalliques
pour la protection des skydomes ou des structures de toit sur toits métalliques
dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pour une vitesse de vent en rafales max. de 184 km/h.

Pour une fixation avec 4 supports du conducteur sur les toitures à joint debout ou arrondi

par ex. référence 365 059, 223 010 ou 223 070
(à commander séparément)
Entretoises en INOX pour le logement de 4 supports du conducteur
Pour l’application de ces quatre supports de toitures
(bornes) correspondant au profil de toiture concerné, une capacité de conduction du courant de foudre de 100 kA (10/350) est garantie.

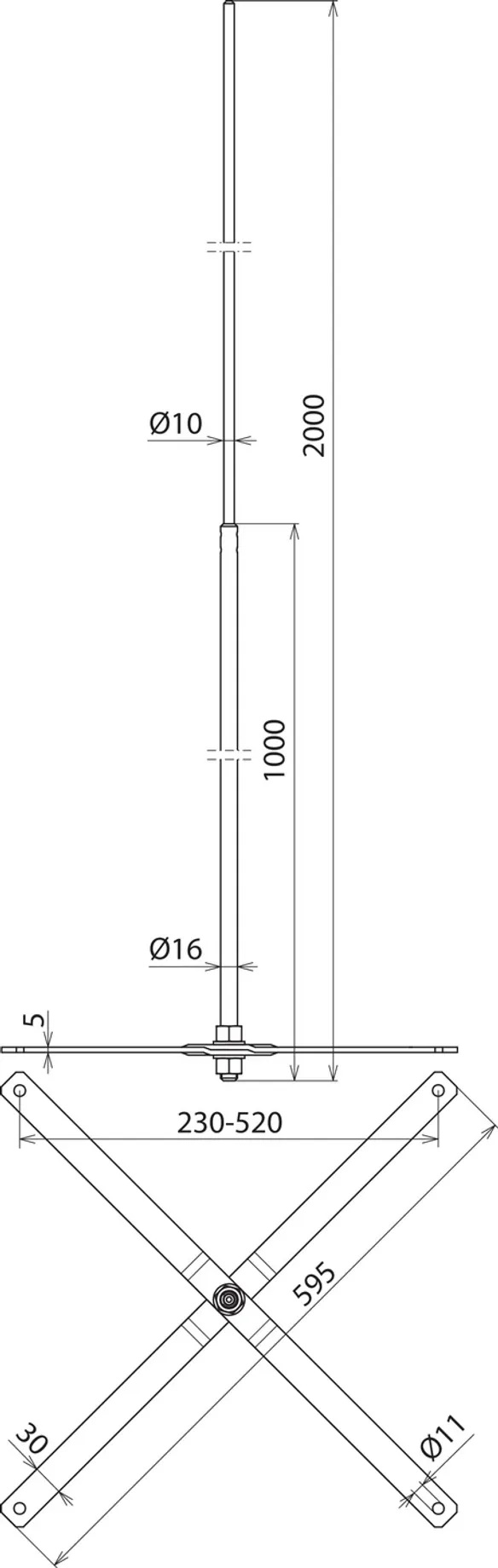

Longueur totale (Ø16/10 mm): 2000 mm
Ecartement des profilés: 230-520 mm
Fixation: [4x] Ø11 mm
Matériau - entretoise: INOX
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS 16 10 2000 MD AL V2A
Référence: 123021
ou équivalent

Zertifikate



Technische Daten

Longueur totale (Ø16/10 mm) 2000 mm
Vitesse du vent/rafales max. 184 km/h
Ecartement des profilés 230-520 mm
Fixation [4x] Ø11 mm
Matériau - entretoise INOX
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Artikel 123021 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 123021 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Version jusqu'à une hauteur 3500 mm

Avec adaptation à la pente de toit jusqu'à 10° max.

3 Produkte

Art.-Nr. 123425 FS 22 16 10 2500 SK AL V2A

GTIN 4013364129009, Zolltarifnr. (EU): 85389099, Bruttogewicht: 2.82 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 123425.stp

      Sie müssen angemeldet sein um 123425.stp herunterzuladen.

      Login
    • 123425.igs

      Sie müssen angemeldet sein um 123425.igs herunterzuladen.

      Login
    • 123425.jt

      Sie müssen angemeldet sein um 123425.jt herunterzuladen.

      Login
    • 123425.dwg

      Sie müssen angemeldet sein um 123425.dwg herunterzuladen.

      Login
    • 123425m_D.dxf

      Sie müssen angemeldet sein um 123425m_D.dxf herunterzuladen.

      Login

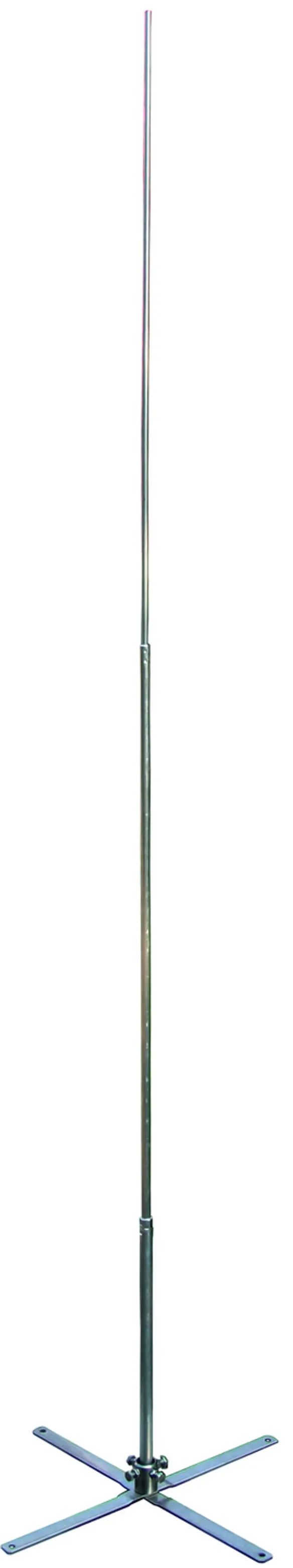

Tiges de capture pour toits métalliques Hauteur 2500 mm
Tiges de capture pour toits métalliques
pour la protection des skydomes ou des structures de toits sur toits métalliques.

Adaptation possible à l’inclinaison du toit de jusqu’à 10° max.
Tiges de capture pour toits dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pour une vitesse de vent en rafales max. de 185 km/h.
Pour une fixation avec 4 supports du conducteur sur les toitures à joint debout ou arrondi

par ex. référence 365 059, 223 010 ou 223 070
(à commander séparément)
Entretoises en INOX pour le logement de 4 supports du conducteur
Pour l’application de ces quatre supports de toitures
(bornes) correspondant au profil de toiture concerné, une capacité de conduction du courant de foudre de 100 kA (10/350) est garantie.

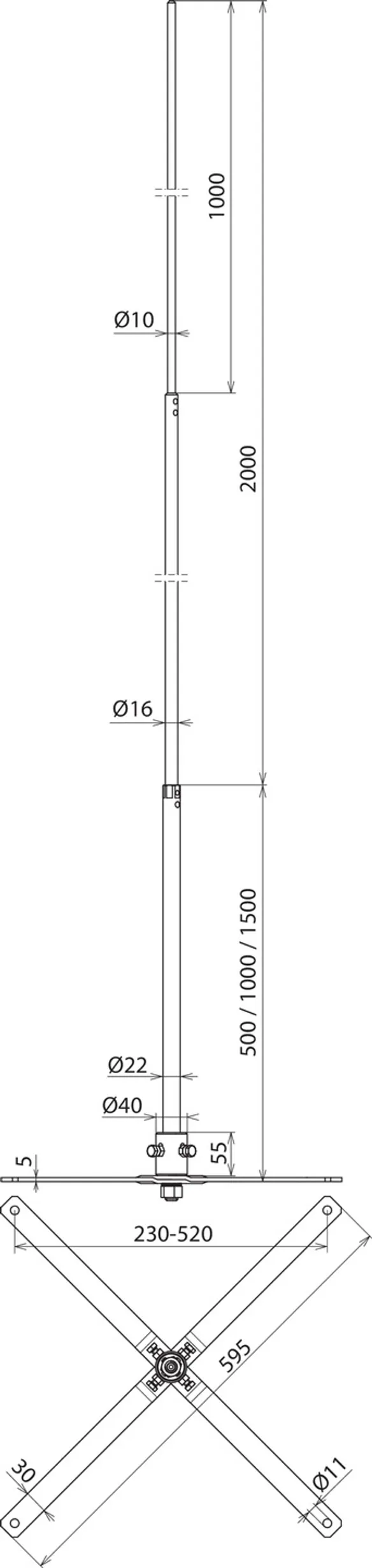

Longueur totale (Ø22/16/10 mm): 2500 mm
Ecartement des profilés: 230-520 mm
Fixation: [4x] Ø11 mm
Matériau - entretoise: INOX
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS 22 16 10 2500 SK AL V2A
Référence: 123425
ou équivalent

Zertifikate



Technische Daten

Longueur totale (Ø22/16/10 mm) 2500 mm
Vitesse du vent/rafales max. 185 km/h
Ecartement des profilés 230-520 mm
Fixation [4x] Ø11 mm
Matériau - entretoise INOX
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Artikel 123425 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 123425 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 123430 FS 22 16 10 3000 SK AL V2A

GTIN 4013364129016, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.22 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 123430.stp

      Sie müssen angemeldet sein um 123430.stp herunterzuladen.

      Login
    • 123430.igs

      Sie müssen angemeldet sein um 123430.igs herunterzuladen.

      Login
    • 123430.jt

      Sie müssen angemeldet sein um 123430.jt herunterzuladen.

      Login
    • 123430.dwg

      Sie müssen angemeldet sein um 123430.dwg herunterzuladen.

      Login
    • 123425m_D.dxf

      Sie müssen angemeldet sein um 123425m_D.dxf herunterzuladen.

      Login
Tiges de capture pour toits métalliques, hauteur 3000 mm
Tiges de capture pour toits métalliques
pour la protection des skydomes ou des structures de toits sur toits métalliques.

Adaptation possible à l’inclinaison du toit de jusqu’à 10° max.
Tiges de capture pour toits dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pour une vitesse de vent en rafales max. de 149 km/h.
Pour une fixation avec 4 supports du conducteur sur les toitures à joint debout ou arrondi

par ex. référence 365 059, 223 010 ou 223 070
(à commander séparément)
Entretoises en INOX pour le logement de 4 supports du conducteur
Pour l’application de ces quatre supports de toitures
(bornes) correspondant au profil de toiture concerné, une capacité de conduction du courant de foudre de 100 kA (10/350) est garantie.

Longueur totale (Ø22/16/10 mm): 3000 mm
Ecartement des profilés: 230-520 mm
Fixation: [4x] Ø11 mm
Matériau - entretoise: INOX
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS 22 16 10 3000 SK AL V2A
Référence: 123430
ou équivalent

Zertifikate



Technische Daten

Longueur totale (Ø22/16/10 mm) 3000 mm
Vitesse du vent/rafales max. 149 km/h
Ecartement des profilés 230-520 mm
Fixation [4x] Ø11 mm
Matériau - entretoise INOX
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Artikel 123430 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 123430 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 123435 FS 22 16 10 3500 SK AL V2A

GTIN 4013364129023, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.42 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 123435.stp

      Sie müssen angemeldet sein um 123435.stp herunterzuladen.

      Login
    • 123435.igs

      Sie müssen angemeldet sein um 123435.igs herunterzuladen.

      Login
    • 123435.jt

      Sie müssen angemeldet sein um 123435.jt herunterzuladen.

      Login
    • 123435.dwg

      Sie müssen angemeldet sein um 123435.dwg herunterzuladen.

      Login
    • 123425m_D.dxf

      Sie müssen angemeldet sein um 123425m_D.dxf herunterzuladen.

      Login
Tiges de capture pour toits métalliques, hauteur 3500 mm
Tiges de capture pour toits métalliques
pour la protection des skydomes ou des structures de toits sur toits métalliques.

Adaptation possible à l’inclinaison du toit de jusqu’à 10° max.
Tiges de capture pour toits dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pour une vitesse de vent en rafales max. de 114 km/h.
Pour une fixation avec 4 supports du conducteur sur les toitures à joint debout ou arrondi

par ex. référence 365 059, 223 010 ou 223 070
(à commander séparément)
Entretoises en INOX pour le logement de 4 supports du conducteur
Pour l’application de ces quatre supports de toitures
(bornes) correspondant au profil de toiture concerné, une capacité de conduction du courant de foudre de 100 kA (10/350) est garantie.

Longueur totale (Ø22/16/10 mm): 3500 mm
Ecartement des profilés: 230-520 mm
Fixation: [4x] Ø11 mm
Matériau - entretoise: INOX
Matériau - pointe de capture: Al / INOX
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS 22 16 10 3500 SK AL V2A
Référence: 123435
ou équivalent

Zertifikate



Technische Daten

Longueur totale (Ø22/16/10 mm) 3500 mm
Vitesse du vent/rafales max. 114 km/h
Ecartement des profilés 230-520 mm
Fixation [4x] Ø11 mm
Matériau - entretoise INOX
Matériau - pointe de capture Al / INOX
Normes NF EN 62561-(1+2)
