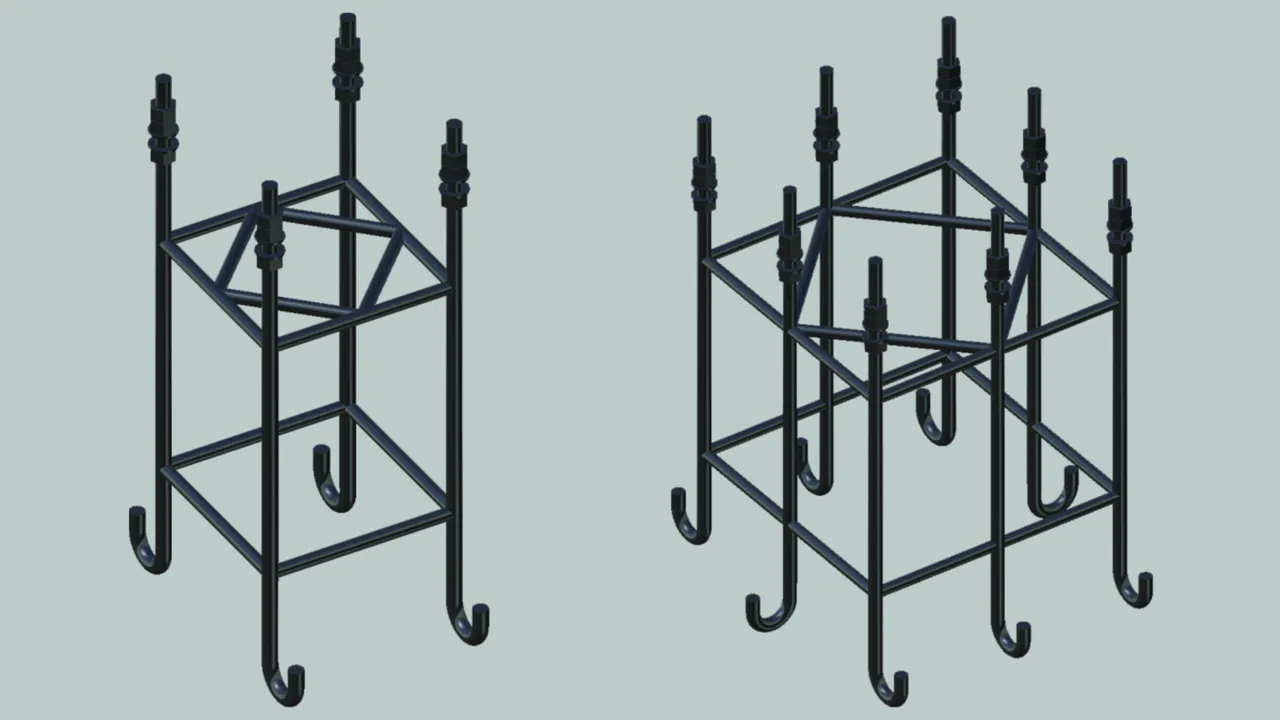

Cages d'ancrage pour embase à sceller sur place dans le béton

Pour insérer dans le béton avec des boulons filetés, appropriés pour les mâts de captures téléscopiques.
Des indications plus précises relatives à ce produit et son montage peuvent être consultées dans la notice d'installation.

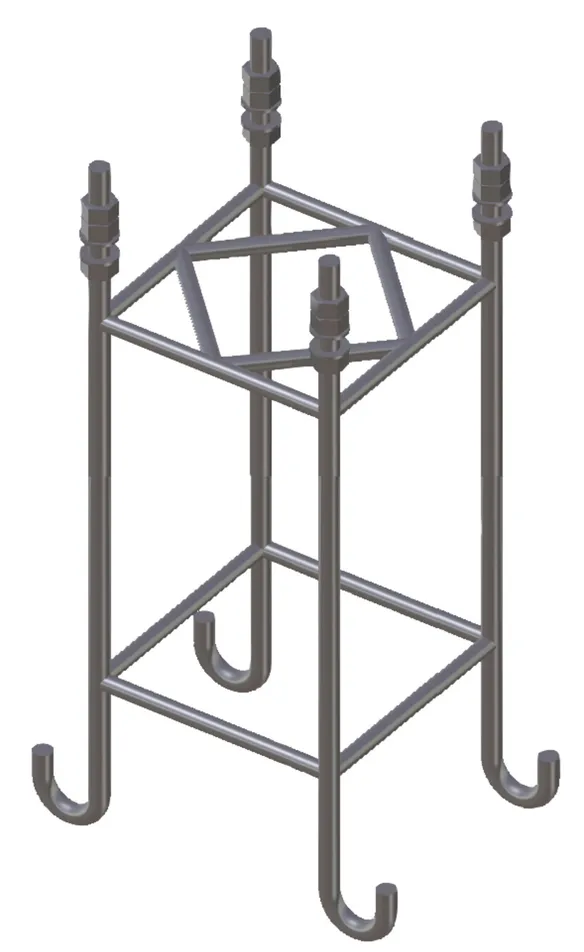

Petite version

Pour mâts avec une hauteur au-dessus du sol de 13,35 à 19,35 m (références 103 013 / 103 016 / 103 019).
Platine de fixation : 400 x 400 mm.

1 Produkt

Art.-Nr. 103040 AKO TBM FP400

GTIN 4013364129894, Zolltarifnr. (EU): 73089098, Bruttogewicht: 22.90 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 103040.stp

      Sie müssen angemeldet sein um 103040.stp herunterzuladen.

      Login
    • 103040.igs

      Sie müssen angemeldet sein um 103040.igs herunterzuladen.

      Login
    • 103040.jt

      Sie müssen angemeldet sein um 103040.jt herunterzuladen.

      Login
    • 103040.dwg

      Sie müssen angemeldet sein um 103040.dwg herunterzuladen.

      Login
    • 103040m_F.dxf

      Sie müssen angemeldet sein um 103040m_F.dxf herunterzuladen.

      Login

Matériau: acier
Dimensions: 472 x 324 x 870 mm
Version - boulon fileté: 4x M24 (300 x 300 mm)

produit : DEHN
Type: AKO TBM FP400
Référence: 103040
ou équivalent



Technische Daten

Matériau acier
Dimensions 472 x 324 x 870 mm
Version - boulon fileté 4x M24 (300 x 300 mm)

Artikel 103040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

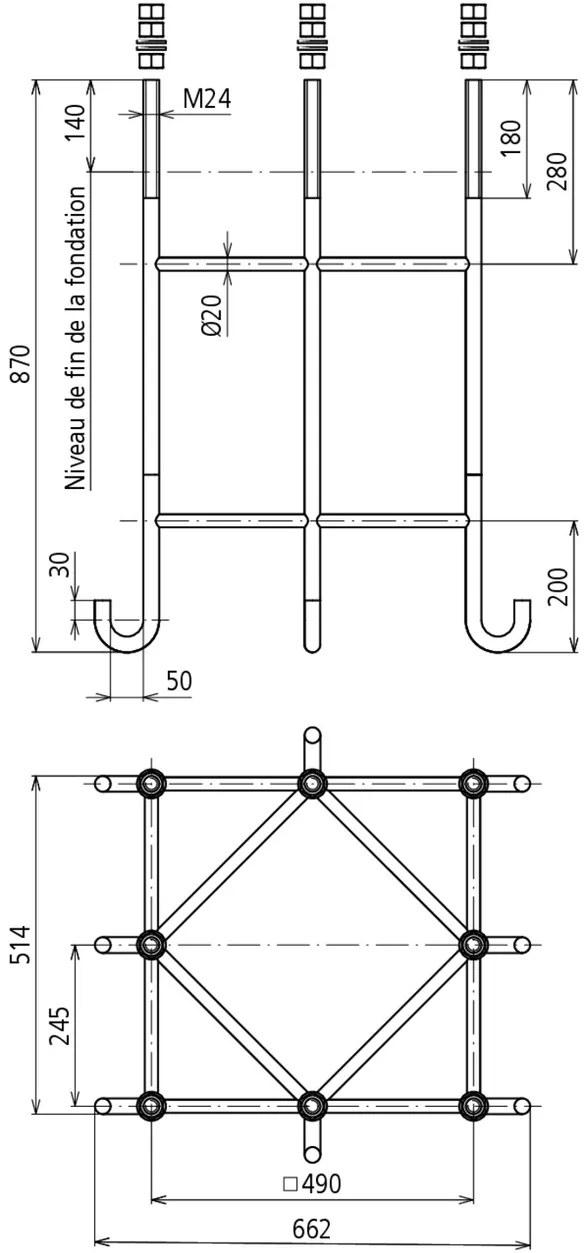

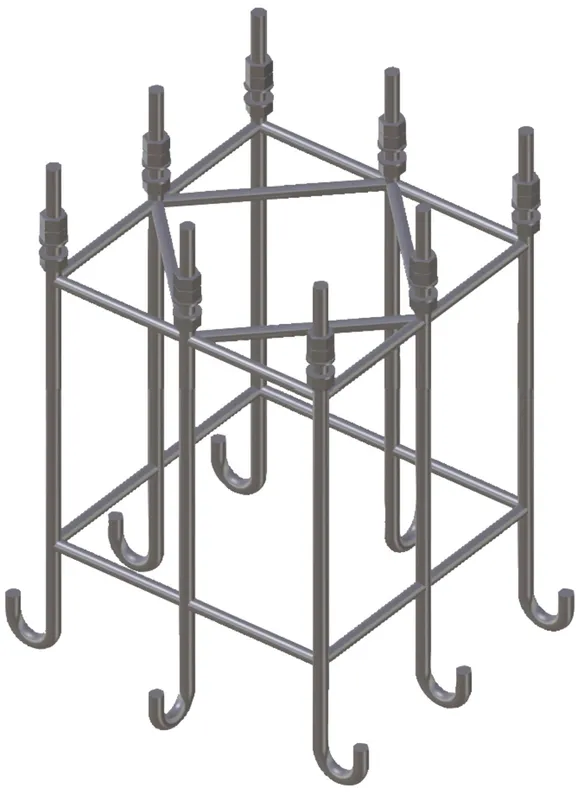

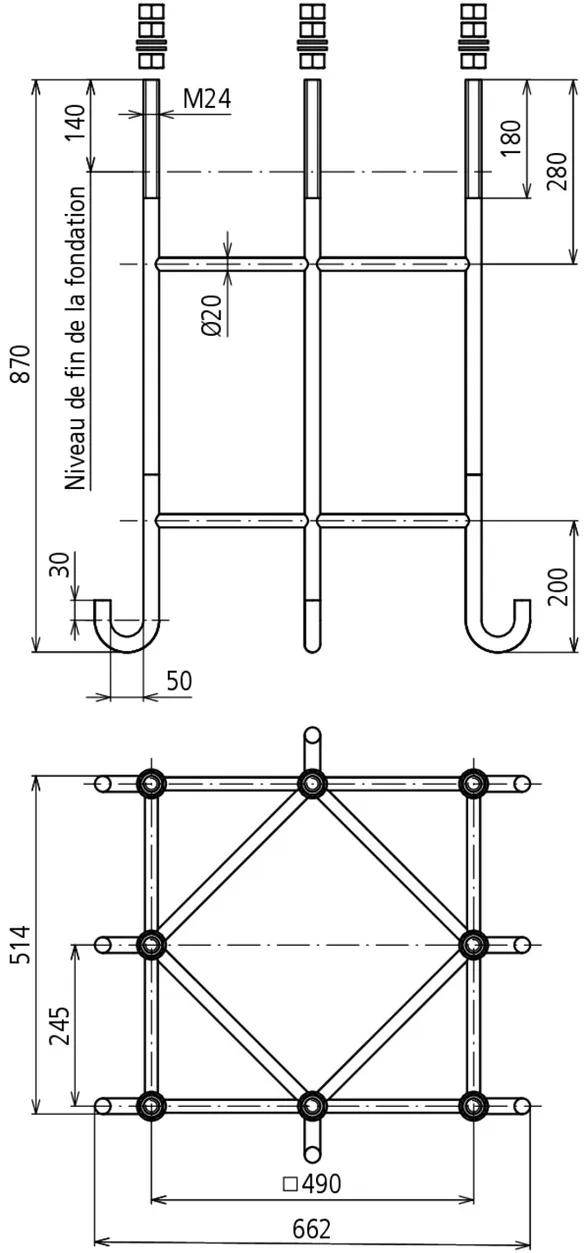

Grande version

Pour mâts avec une hauteur au-dessus du sol de 22,35 à 24,85 m (références 103 022 ou 103 025).
Platine de fixation : 565 x 565 mm.

1 Produkt

Art.-Nr. 103041 AKO TBM FP565

GTIN 4013364129900, Zolltarifnr. (EU): 73089098, Bruttogewicht: 38.00 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 103041.stp

      Sie müssen angemeldet sein um 103041.stp herunterzuladen.

      Login
    • 103041.igs

      Sie müssen angemeldet sein um 103041.igs herunterzuladen.

      Login
    • 103041.jt

      Sie müssen angemeldet sein um 103041.jt herunterzuladen.

      Login
    • 103041.dwg

      Sie müssen angemeldet sein um 103041.dwg herunterzuladen.

      Login
    • 103041m_F.dxf

      Sie müssen angemeldet sein um 103041m_F.dxf herunterzuladen.

      Login

Matériau: acier
Dimensions: 662 x 662 x 870 mm
Version - boulon fileté: 8x M24 (490 x 490 mm)

produit : DEHN
Type: AKO TBM FP565
Référence: 103041
ou équivalent



Technische Daten

Matériau acier
Dimensions 662 x 662 x 870 mm
Version - boulon fileté 8x M24 (490 x 490 mm)
