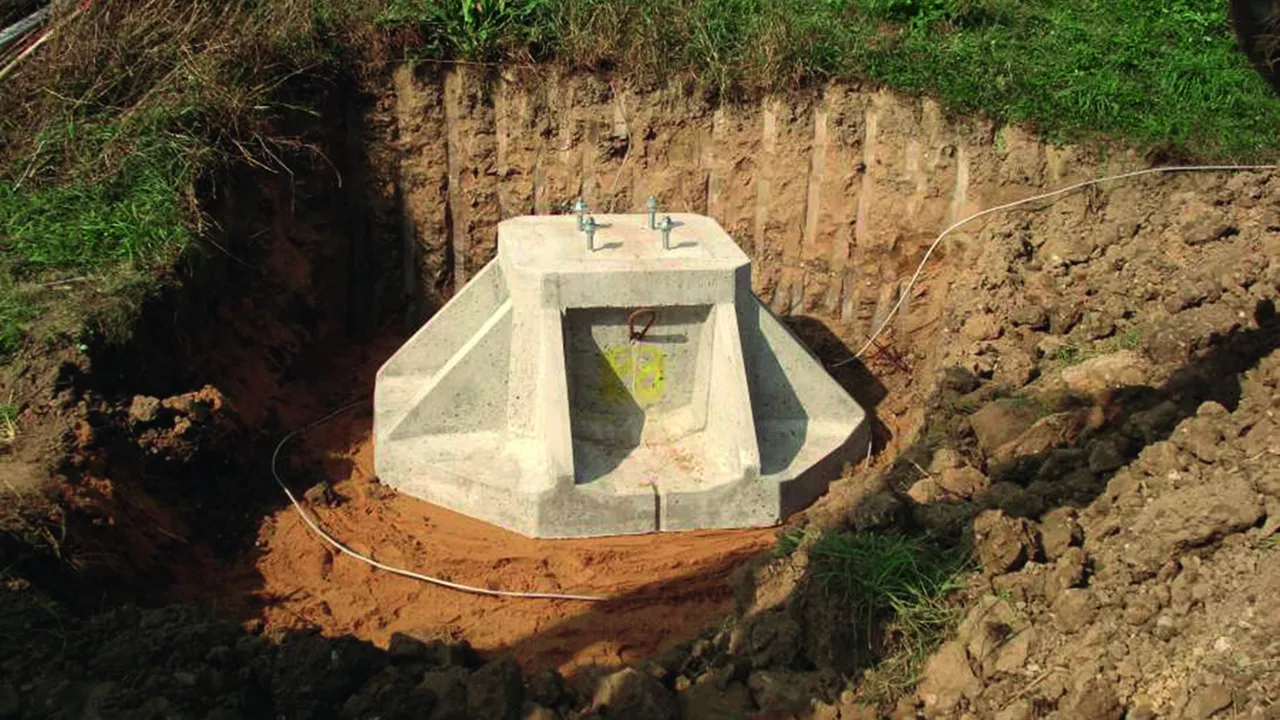

Fondation pour mâts de capture téléscopiques

Pour une installation simple du mât de capture téléscopique.
Pas de bétonnage nécessaire sur site.
Des indications plus précises relatives à ce produit et son montage peuvent être consultées dans la notice d'installation.

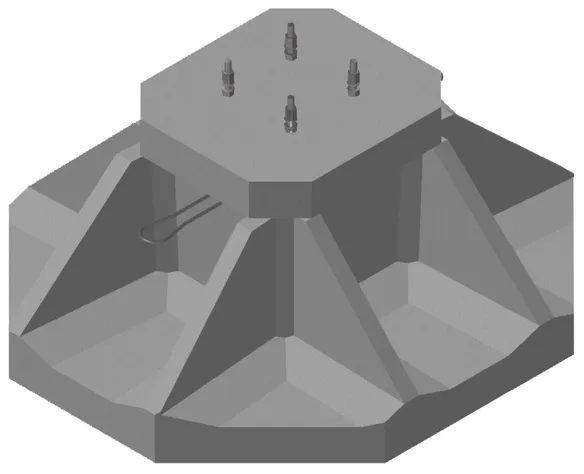

Version KöFU I

Pour mâts avec une hauteur au-dessus du sol de 13,35 à 19,35 m.
(Références 103 013/103 016/103 019)
Platine de fixation : 400 x 400 mm.

1 Produkt

Art.-Nr. 103030 KÖFU I TBM FP400

GTIN 4013364129917, Zolltarifnr. (EU): 68109100, Bruttogewicht: 2620.00 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 103030.stp

      Sie müssen angemeldet sein um 103030.stp herunterzuladen.

      Login
    • 103030.igs

      Sie müssen angemeldet sein um 103030.igs herunterzuladen.

      Login
    • 103030.jt

      Sie müssen angemeldet sein um 103030.jt herunterzuladen.

      Login
    • 103030.dwg

      Sie müssen angemeldet sein um 103030.dwg herunterzuladen.

      Login
    • 103030m_E.dxf

      Sie müssen angemeldet sein um 103030m_E.dxf herunterzuladen.

      Login

Matériau: béton (C50/60)

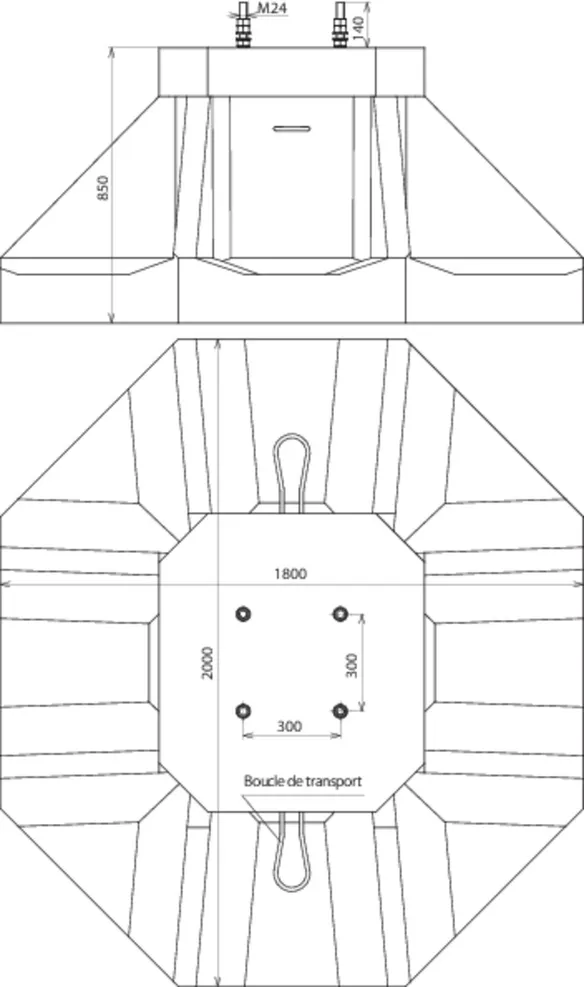

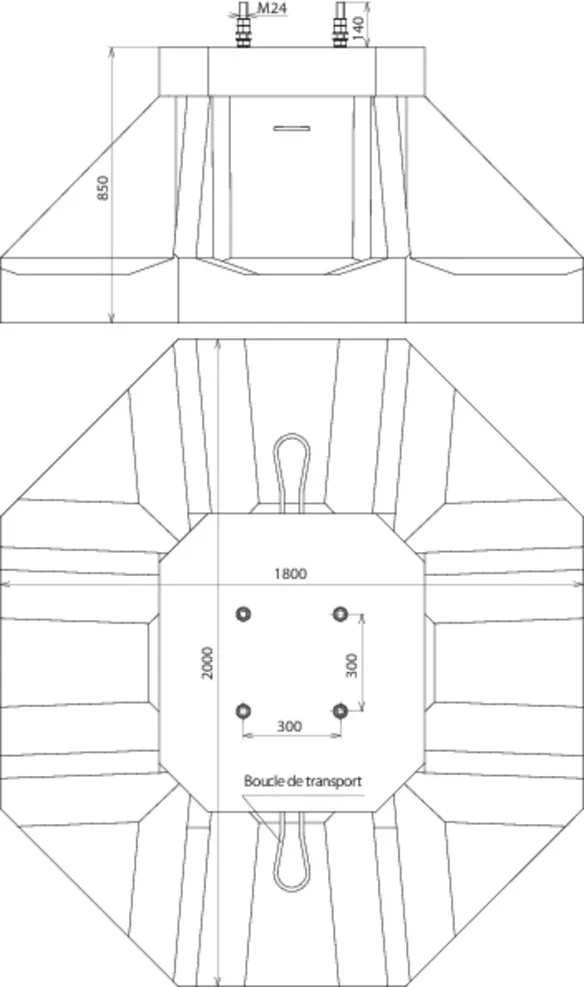

Dimensions: 1800 x 2000 x 850 mm
Poids: env. 2,5 t

produit : DEHN
Type: KÖFU I TBM FP400
Référence: 103030
ou équivalent



Technische Daten

Matériau béton (C50/60)
Dimensions 1800 x 2000 x 850 mm
Poids env. 2,5 t

Artikel 103030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

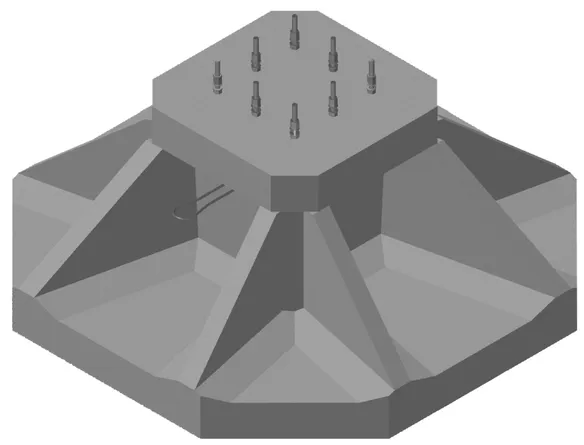

Version KöFU II

Pour mâts avec une hauteur au-dessus du sol de 22,35 à 24,85 m.
(Références 103 022 ou 103 025)
Platine de fixation : 565 x 565 mm.

1 Produkt

Art.-Nr. 103031 KÖFU II TBM FP565

GTIN 4013364129924, Zolltarifnr. (EU): 68109100, Bruttogewicht: 4900.00 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 103031.stp

      Sie müssen angemeldet sein um 103031.stp herunterzuladen.

      Login
    • 103031.igs

      Sie müssen angemeldet sein um 103031.igs herunterzuladen.

      Login
    • 103031.jt

      Sie müssen angemeldet sein um 103031.jt herunterzuladen.

      Login
    • 103031.dwg

      Sie müssen angemeldet sein um 103031.dwg herunterzuladen.

      Login
    • 103031m_E.dxf

      Sie müssen angemeldet sein um 103031m_E.dxf herunterzuladen.

      Login

Matériau: béton (C50/60)

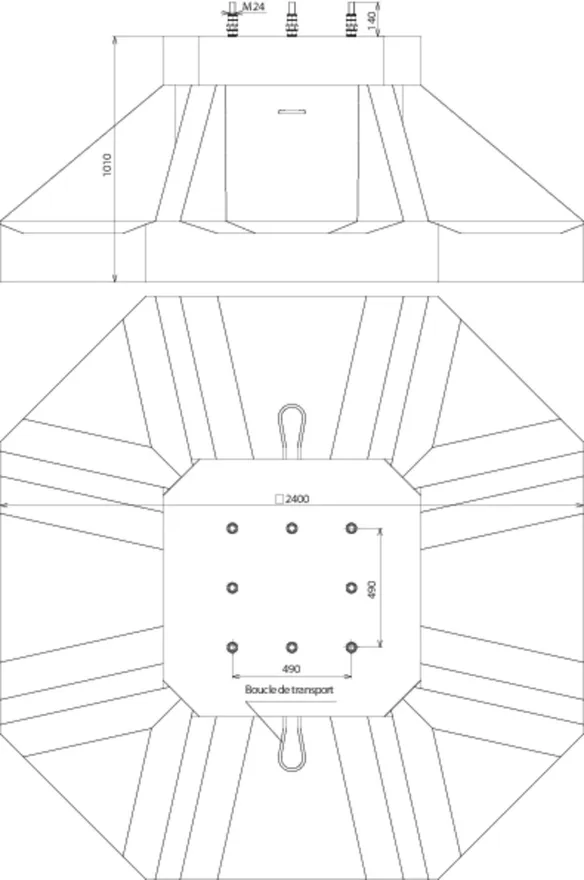

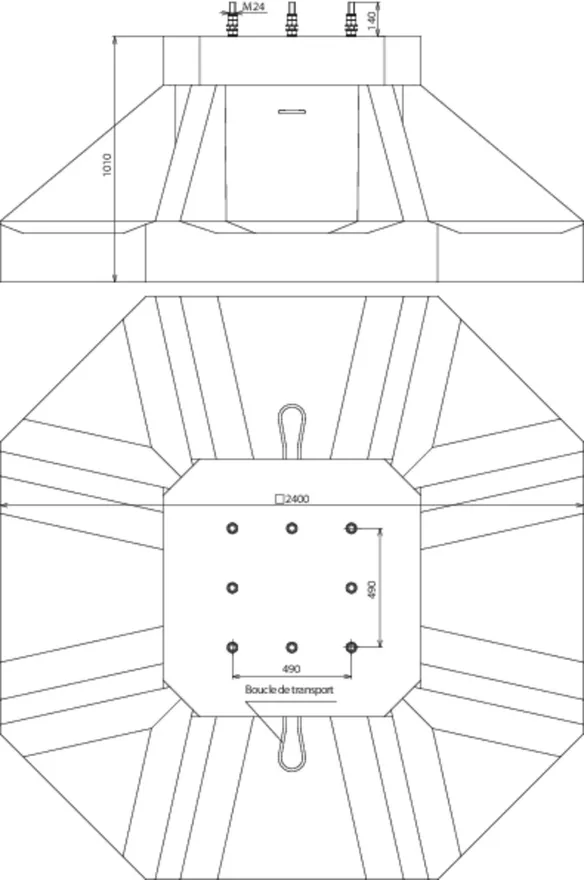

Dimensions: 2400 x 2400 x 1010 mm
Poids: env. 4,9 t

produit : DEHN
Type: KÖFU II TBM FP565
Référence: 103031
ou équivalent



Technische Daten

Matériau béton (C50/60)
Dimensions 2400 x 2400 x 1010 mm
Poids env. 4,9 t

Artikel 103031 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 103031 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
