Supports pour pointes de capture D40 et DEHNcon-H

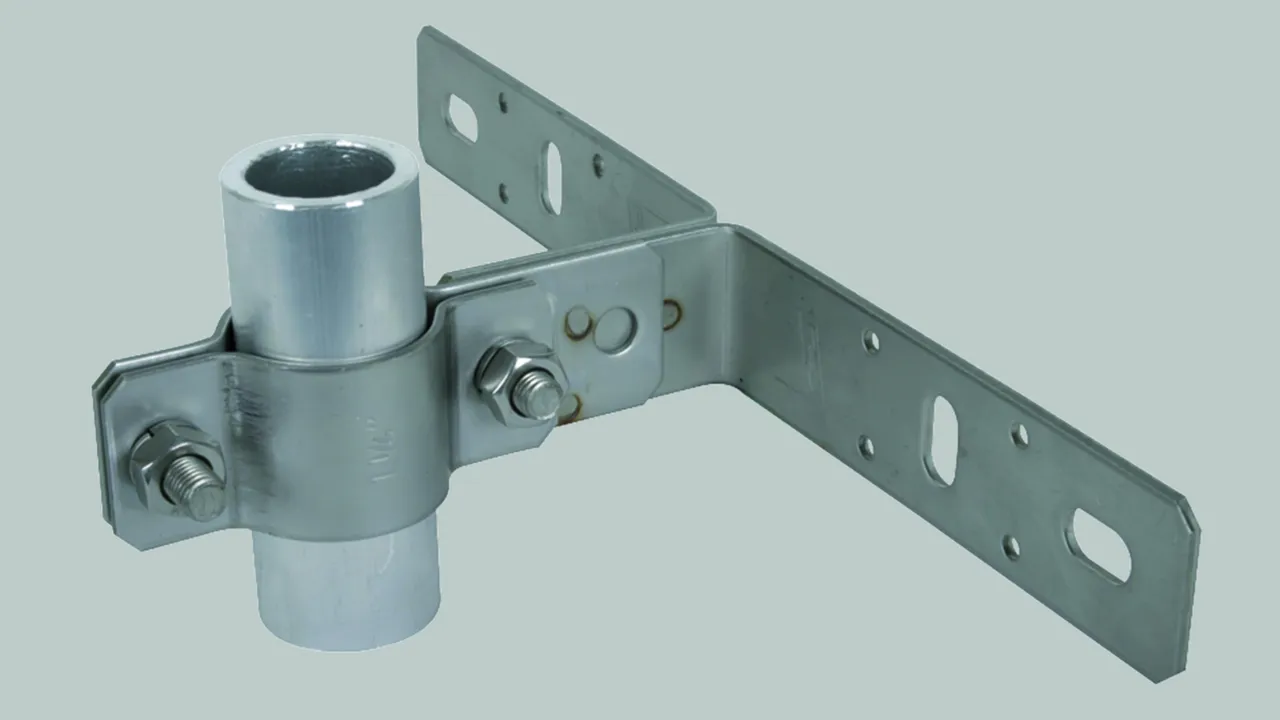

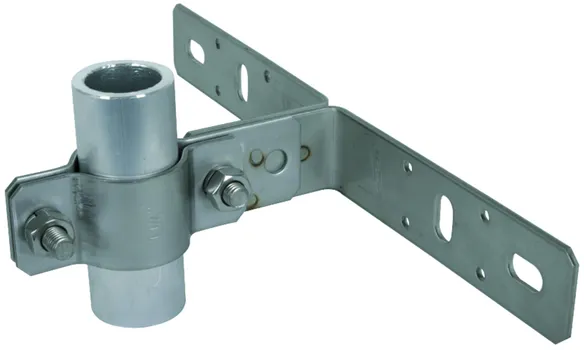

Support de fixation murale pour montage horizontal

1 Produkt

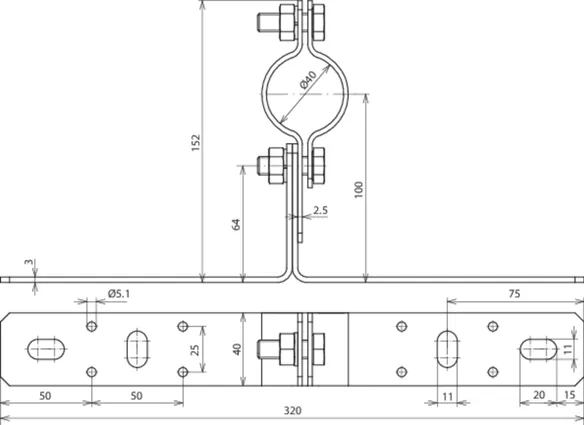

Art.-Nr. 105140 WB D40 WA V2A

GTIN 4013364112650, Zolltarifnr. (EU): 85389099, Bruttogewicht: 653.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105140.stp

      Sie müssen angemeldet sein um 105140.stp herunterzuladen.

      Login
    • 105140.igs

      Sie müssen angemeldet sein um 105140.igs herunterzuladen.

      Login
    • 105140.jt

      Sie müssen angemeldet sein um 105140.jt herunterzuladen.

      Login
    • 105140.dwg

      Sie müssen angemeldet sein um 105140.dwg herunterzuladen.

      Login
    • 105140m_D.dxf

      Sie müssen angemeldet sein um 105140m_D.dxf herunterzuladen.

      Login

Matériau: INOX
Fixation: [8x] Ø5,1 / [4x] 11 x 20 mm
Distance au mur: 80 mm
Plage de serrage - pointe de capture: 40 mm

produit : DEHN
Type: WB D40 WA V2A
Référence: 105140
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Fixation [8x] Ø5,1 / [4x] 11 x 20 mm
Distance au mur 80 mm
Plage de serrage - pointe de capture 40 mm

Artikel 105140 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105140 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Support de fixation murale pour montage vertical

2 Produkte

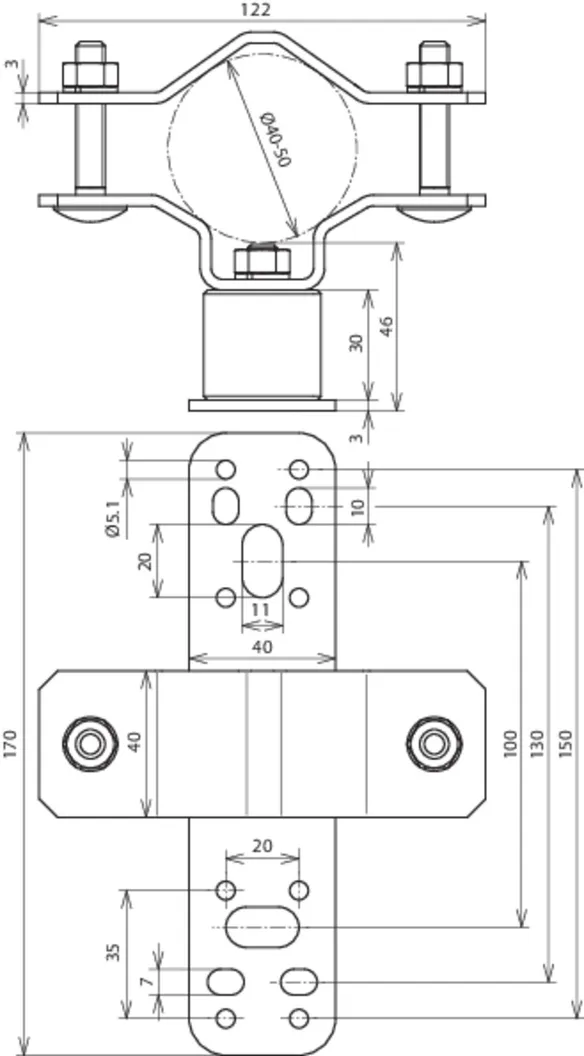

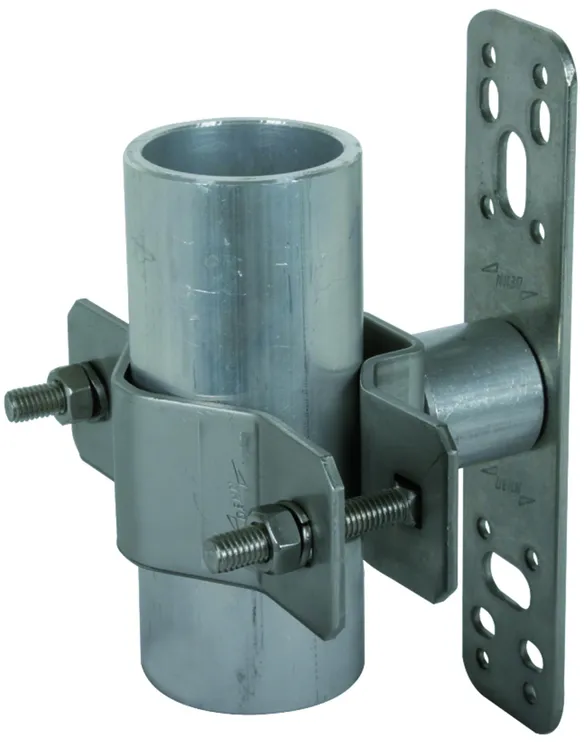

Art.-Nr. 105342 WB D40.50 SE WA46 V2A

GTIN 4013364111141, Zolltarifnr. (EU): 85389099, Bruttogewicht: 514.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105342.stp

      Sie müssen angemeldet sein um 105342.stp herunterzuladen.

      Login
    • 105342.igs

      Sie müssen angemeldet sein um 105342.igs herunterzuladen.

      Login
    • 105342.jt

      Sie müssen angemeldet sein um 105342.jt herunterzuladen.

      Login
    • 105342.dwg

      Sie müssen angemeldet sein um 105342.dwg herunterzuladen.

      Login
    • 105342m_D.dxf

      Sie müssen angemeldet sein um 105342m_D.dxf herunterzuladen.

      Login

Matériau: INOX
Fixation: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distance au mur: 46 mm
Plage de serrage - pointe de capture: 40-50 mm

produit : DEHN
Type: WB D40.50 SE WA46 V2A
Référence: 105342
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Fixation [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distance au mur 46 mm
Plage de serrage - pointe de capture 40-50 mm

Artikel 105342 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105342 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105348 WB D40.50 SE WA110 V2A

GTIN 4013364287013, Zolltarifnr. (EU): 85389099, Bruttogewicht: 540.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105348.stp

      Sie müssen angemeldet sein um 105348.stp herunterzuladen.

      Login
    • 105348.igs

      Sie müssen angemeldet sein um 105348.igs herunterzuladen.

      Login
    • 105348.jt

      Sie müssen angemeldet sein um 105348.jt herunterzuladen.

      Login
    • 105348.dwg

      Sie müssen angemeldet sein um 105348.dwg herunterzuladen.

      Login
    • 105348m_D.dxf

      Sie müssen angemeldet sein um 105348m_D.dxf herunterzuladen.

      Login

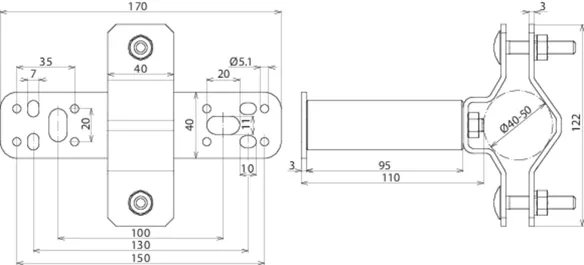

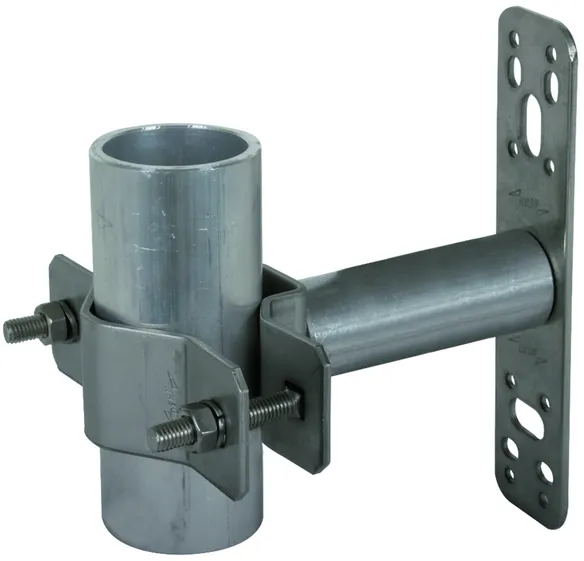

Support de fixation murale pour pointe de capture D40 et DEHNcon-H INOX montage vertical
Support de fixation murale pour pointe de capture D40 et DEHNcon-H
pour la fixation des pointes de capture D40
ou les tubes de support sur la structure à protéger ou sur le mur
Matériau: INOX
Fixation: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distance au mur: 110 mm
Plage de serrage - pointe de capture: 40-50 mm

produit : DEHN
Type: WB D40.50 SE WA110 V2A
Référence: 105348
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Fixation [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Distance au mur 110 mm
Plage de serrage - pointe de capture 40-50 mm

Artikel 105348 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105348 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

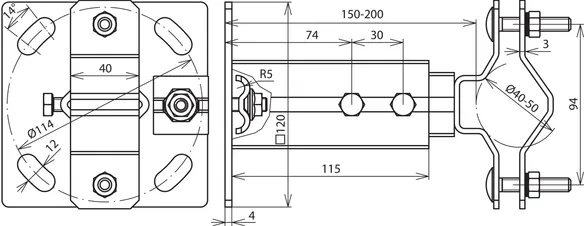

Support de fixation murale avec plage de réglage de 150 à 200 mm

Pour la fixation de tubes supports ou pointes de capture D40 / D50 avec attache double pour le raccordement de 2 conducteurs rd 8-10 mm.

1 Produkt

Art.-Nr. 105344 WB D40.50 V150.200 V2A

GTIN 4013364147300, Zolltarifnr. (EU): 85389099, Bruttogewicht: 1.52 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105344.stp

      Sie müssen angemeldet sein um 105344.stp herunterzuladen.

      Login
    • 105344.igs

      Sie müssen angemeldet sein um 105344.igs herunterzuladen.

      Login
    • 105344.jt

      Sie müssen angemeldet sein um 105344.jt herunterzuladen.

      Login
    • 105344.dwg

      Sie müssen angemeldet sein um 105344.dwg herunterzuladen.

      Login
    • 105344m_D.dxf

      Sie müssen angemeldet sein um 105344m_D.dxf herunterzuladen.

      Login

Matériau: INOX
Fixation: [4x] 12 x 26 mm
Distance au mur: 150-200 mm
Plage de serrage rd: 8-10 mm
Plage de serrage - pointe de capture: 40-50 mm
Normes: NF EN 62561-1

produit : DEHN
Type: WB D40.50 V150.200 V2A
Référence: 105344
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Fixation [4x] 12 x 26 mm
Distance au mur 150-200 mm
Plage de serrage rd 8-10 mm
Plage de serrage - pointe de capture 40-50 mm
Normes NF EN 62561-1

Artikel 105344 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105344 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Equerre de fixation murale avec plage de réglage de 230 à 1300 mm

3 Produkte

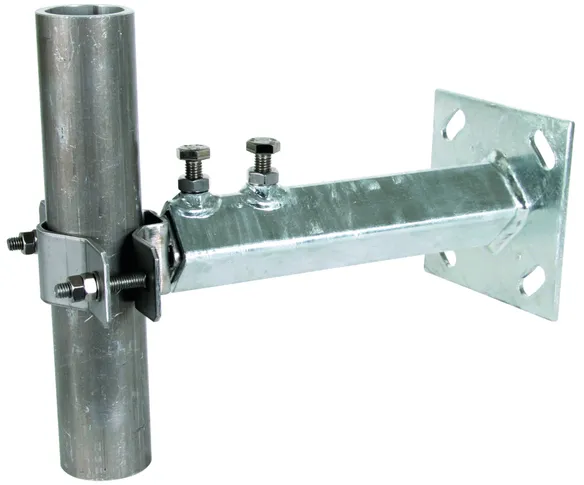

Art.-Nr. 105347 WB D40.50 V230.400 STTZN V2A

GTIN 4013364278554, Zolltarifnr. (EU): 85389099, Bruttogewicht: 2.42 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105347.stp

      Sie müssen angemeldet sein um 105347.stp herunterzuladen.

      Login
    • 105347.igs

      Sie müssen angemeldet sein um 105347.igs herunterzuladen.

      Login
    • 105347.jt

      Sie müssen angemeldet sein um 105347.jt herunterzuladen.

      Login
    • 105347.dwg

      Sie müssen angemeldet sein um 105347.dwg herunterzuladen.

      Login
    • 105347m_D.dxf

      Sie müssen angemeldet sein um 105347m_D.dxf herunterzuladen.

      Login

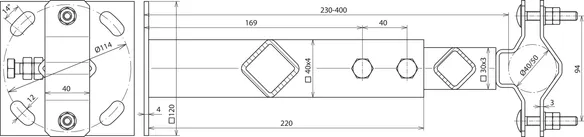

Equerre de fixation pour pointe de capture D40 et DEHNcon-H avec plage de réglage
Equerre de fixation pour pointe de capture D40 et DEHNcon-H
pour la fixation des pointe de capture D40
ou les tubes de support sur la structure à protéger ou sur le mur
Plage de réglage 240-400 mm
Matériau: St/tZn / INOX
Fixation: [4x] 12 x 26 mm
Distance au mur: 230-400 mm
Plage de serrage - pointe de capture: 40-50 mm

produit : DEHN
Type: WB D40.50 V230.400 STTZN V2A
Référence: 105347
ou équivalent

Zertifikate



Technische Daten

Matériau St/tZn / INOX
Fixation [4x] 12 x 26 mm
Distance au mur 230-400 mm
Plage de serrage - pointe de capture 40-50 mm

Artikel 105347 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105347 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

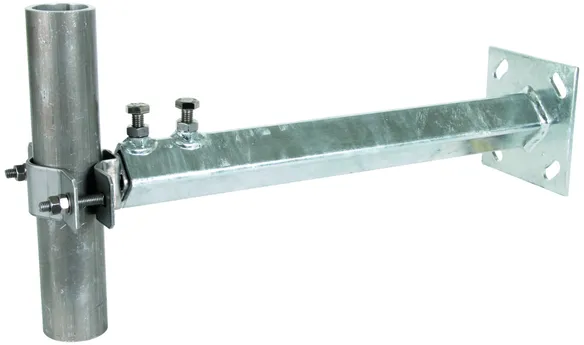

Art.-Nr. 105343 WB D40.50 V400.700 STTZN V2A

GTIN 4013364118515, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.60 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105343.stp

      Sie müssen angemeldet sein um 105343.stp herunterzuladen.

      Login
    • 105343.igs

      Sie müssen angemeldet sein um 105343.igs herunterzuladen.

      Login
    • 105343.jt

      Sie müssen angemeldet sein um 105343.jt herunterzuladen.

      Login
    • 105343.dwg

      Sie müssen angemeldet sein um 105343.dwg herunterzuladen.

      Login
    • 105343m_D.dxf

      Sie müssen angemeldet sein um 105343m_D.dxf herunterzuladen.

      Login

Matériau: St/tZn / INOX
Fixation: [4x] 12 x 26 mm
Distance au mur: 400-700 mm
Plage de serrage - pointe de capture: 40-50 mm

produit : DEHN
Type: WB D40.50 V400.700 STTZN V2A
Référence: 105343
ou équivalent

Zertifikate



Technische Daten

Matériau St/tZn / INOX
Fixation [4x] 12 x 26 mm
Distance au mur 400-700 mm
Plage de serrage - pointe de capture 40-50 mm

Artikel 105343 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105343 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

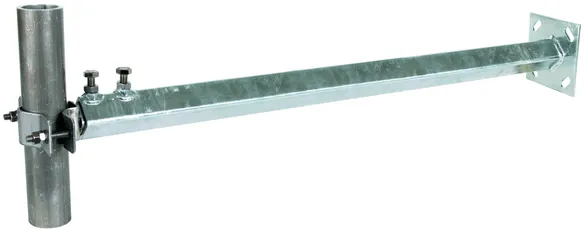

Art.-Nr. 105349 WB D40.50 V700.1300 STTZN V2A

GTIN 4013364288614, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.80 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105349.stp

      Sie müssen angemeldet sein um 105349.stp herunterzuladen.

      Login
    • 105349.igs

      Sie müssen angemeldet sein um 105349.igs herunterzuladen.

      Login
    • 105349.jt

      Sie müssen angemeldet sein um 105349.jt herunterzuladen.

      Login
    • 105349.dwg

      Sie müssen angemeldet sein um 105349.dwg herunterzuladen.

      Login
    • 105349m_D.dxf

      Sie müssen angemeldet sein um 105349m_D.dxf herunterzuladen.

      Login

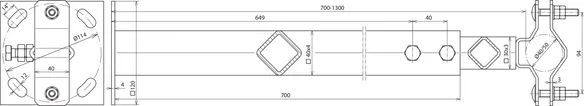

Equerre de fixation pour pointe de capture D40 et DEHNcon-H avec plage de réglage
Equerre de fixation pour pointe de capture D40 et DEHNcon-H
pour la fixation des pointe de capture D40
ou les tubes de support sur la structure à protéger ou sur le mur
Plage de réglage 700-1300 mm
Matériau: St/tZn / INOX
Fixation: [4x] 12 x 26 mm
Distance au mur: 700-1300 mm
Plage de serrage - pointe de capture: 40-50 mm

produit : DEHN
Type: WB D40.50 V700.1300 STTZN V2A
Référence: 105349
ou équivalent

Zertifikate



Technische Daten

Matériau St/tZn / INOX
Fixation [4x] 12 x 26 mm
Distance au mur 700-1300 mm
Plage de serrage - pointe de capture 40-50 mm

Artikel 105349 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105349 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

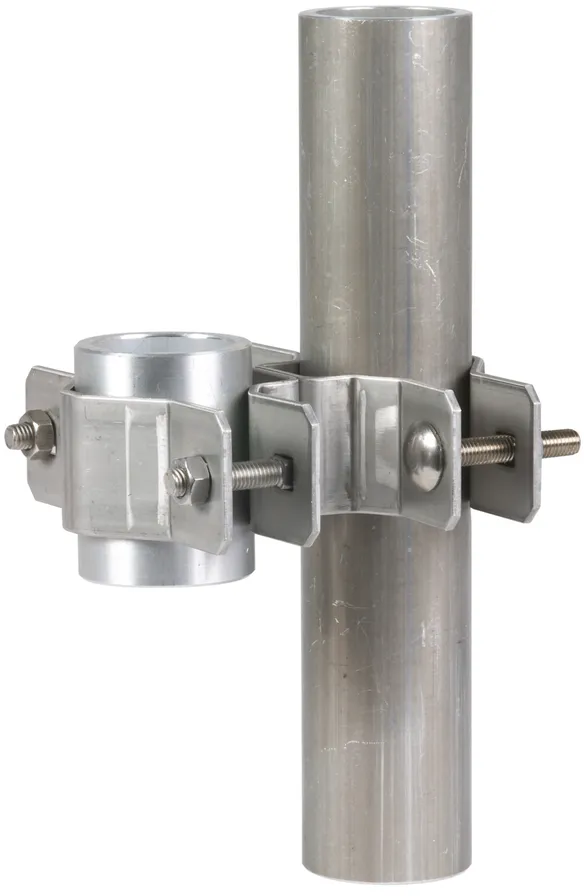

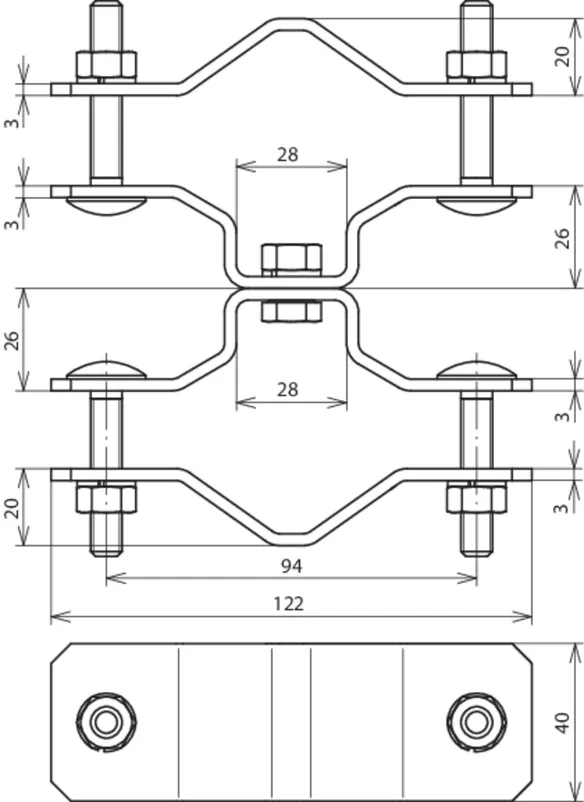

Fixation sur garde-corps

1 Produkt

Art.-Nr. 105354 BS D40.50 D48.60 V2A

GTIN 4013364098725, Zolltarifnr. (EU): 85389099, Bruttogewicht: 637.00 g, VPE: 5.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105354.stp

      Sie müssen angemeldet sein um 105354.stp herunterzuladen.

      Login
    • 105354.igs

      Sie müssen angemeldet sein um 105354.igs herunterzuladen.

      Login
    • 105354.jt

      Sie müssen angemeldet sein um 105354.jt herunterzuladen.

      Login
    • 105354.dwg

      Sie müssen angemeldet sein um 105354.dwg herunterzuladen.

      Login
    • 105354m_D.dxf

      Sie müssen angemeldet sein um 105354m_D.dxf herunterzuladen.

      Login

Matériau: INOX
Plage de serrage - Ø tube : 48-60 mm (1 1/2 -2")
Plage de serrage - pointe de capture: 40-50 mm

produit : DEHN
Type: BS D40.50 D48.60 V2A
Référence: 105354
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Plage de serrage - Ø tube 48-60 mm (1 1/2 -2")
Plage de serrage - pointe de capture 40-50 mm

Artikel 105354 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105354 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

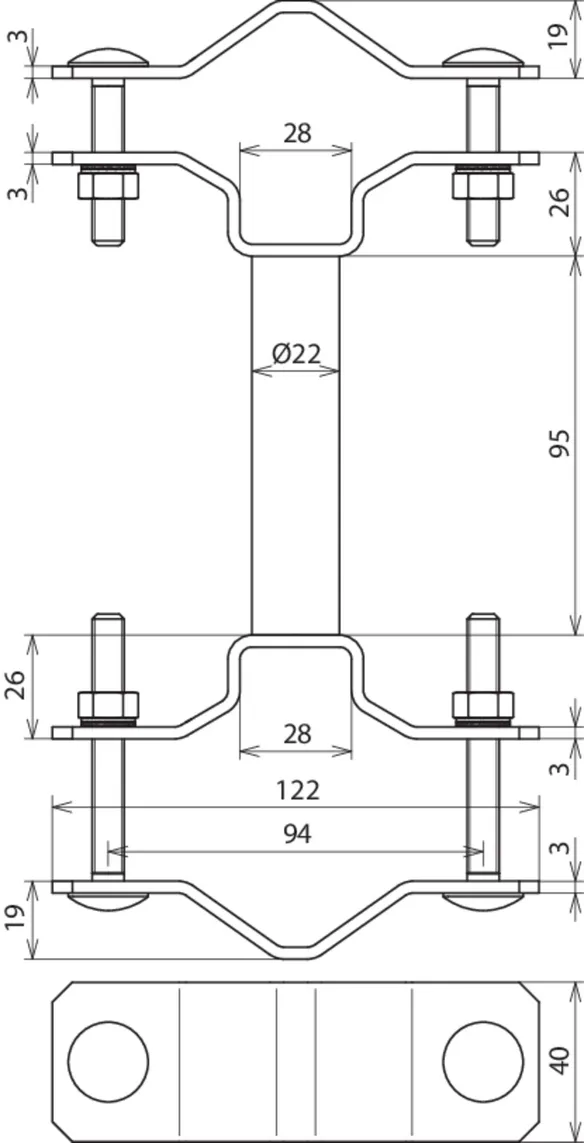

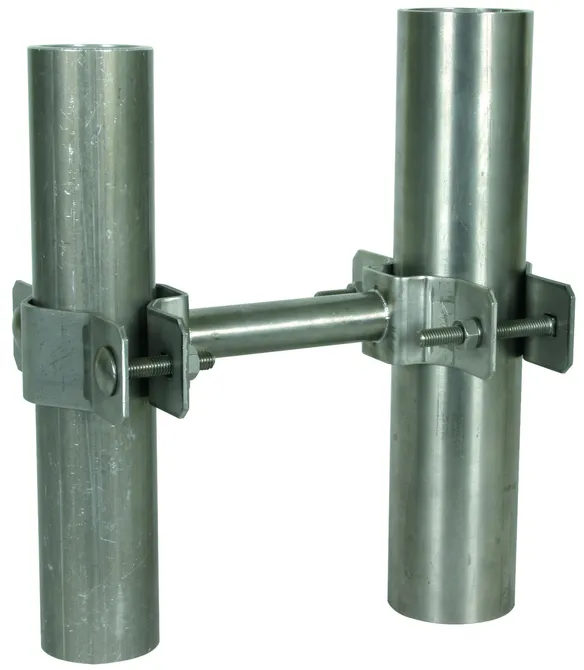

Fixation de garde-corps avec entretoise

Avec une longueur d’entretoise de 95 mm, pour compenser la fixation des antennes.

1 Produkt

Art.-Nr. 105162 BSC D40 DS95 D45.65 V2A

GTIN 4013364146433, Zolltarifnr. (EU): 85389099, Bruttogewicht: 600.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105162.stp

      Sie müssen angemeldet sein um 105162.stp herunterzuladen.

      Login
    • 105162.igs

      Sie müssen angemeldet sein um 105162.igs herunterzuladen.

      Login
    • 105162.jt

      Sie müssen angemeldet sein um 105162.jt herunterzuladen.

      Login
    • 105162.dwg

      Sie müssen angemeldet sein um 105162.dwg herunterzuladen.

      Login
    • 105162m_D.dxf

      Sie müssen angemeldet sein um 105162m_D.dxf herunterzuladen.

      Login
Fixation de garde-corps pour la fixation des tubes de support
Fixations de garde-corps pour la fixation des tubes de support
ou les tirants D40 sur les éléments de construction
par exemple, tubes de garde-corps
Matériau: INOX
Plage de serrage - Ø tube : 45-65 mm (11/2-2'')
Plage de serrage - pointe de capture: 40-50 mm
Normes: NF EN 62561-1

produit : DEHN
Type: BSC D40 DS95 D45.65 V2A
Référence: 105162
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Plage de serrage - Ø tube 45-65 mm (11/2-2'')
Plage de serrage - pointe de capture 40-50 mm
Longueur - pièce d'écartement 95 mm
Normes NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Artikel 105162 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105162 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

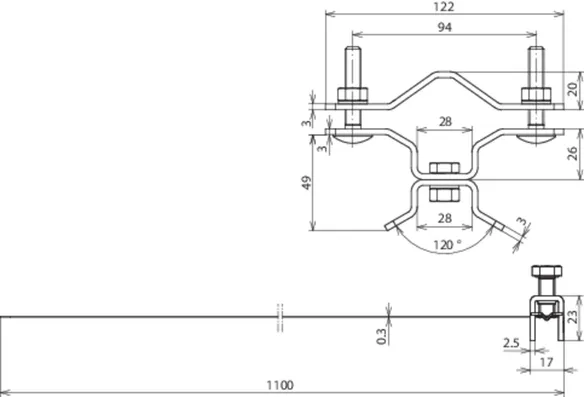

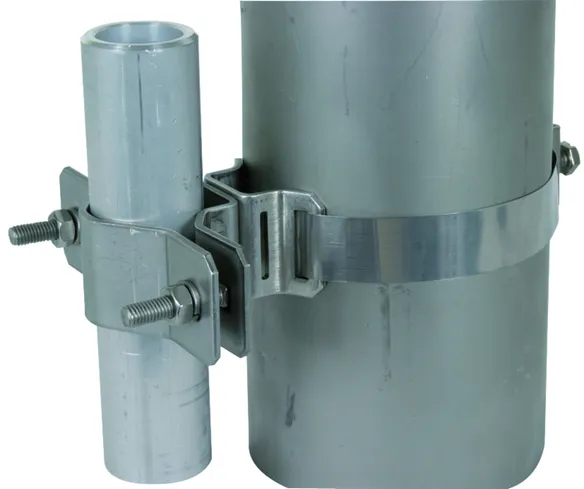

Bride de fixation avec bande de serrage

Lors de l'utilisation de deux brides de fixation, la résistance mécanique ainsi que la tenue au courant de foudre de 100 kA (10/350 µs) sont assurées.

1 Produkt

Art.-Nr. 105160 BSC D40.50 SB50.300 V2A

GTIN 4013364113022, Zolltarifnr. (EU): 85389099, Bruttogewicht: 506.20 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105160.stp

      Sie müssen angemeldet sein um 105160.stp herunterzuladen.

      Login
    • 105160.igs

      Sie müssen angemeldet sein um 105160.igs herunterzuladen.

      Login
    • 105160.jt

      Sie müssen angemeldet sein um 105160.jt herunterzuladen.

      Login
    • 105160.dwg

      Sie müssen angemeldet sein um 105160.dwg herunterzuladen.

      Login
    • 105160m_D.dxf

      Sie müssen angemeldet sein um 105160m_D.dxf herunterzuladen.

      Login

Matériau: INOX
Plage de serrage - Ø tube : 50-300 mm
Plage de serrage - pointe de capture: 40-50 mm
Dimensions - bande: 25 x 0,3 mm
Normes: NF EN 62561-1

produit : DEHN
Type: BSC D40.50 SB50.300 V2A
Référence: 105160
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Plage de serrage - Ø tube 50-300 mm
Plage de serrage - pointe de capture 40-50 mm
Dimensions - bande (l x p) 25 x 0,3 mm
Normes NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Artikel 105160 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105160 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

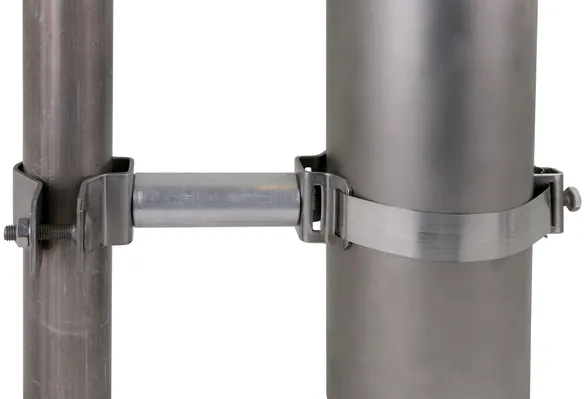

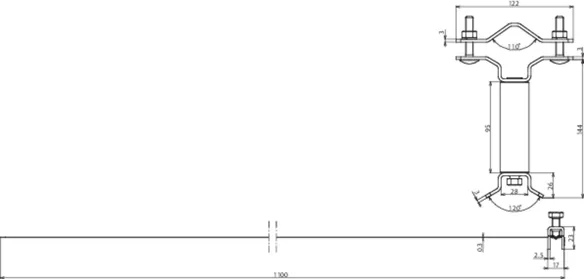

Collier de fixation avec bande de serrage et entretoise

Avec une longue pièce d'écartement supplémentaire pour égaliser la distance entre le mât et l'antenne.

1 Produkt

Art.-Nr. 105163 BS D40.50 DS95 SB50.300 V2A

GTIN 4013364248281, Zolltarifnr. (EU): 85389099, Bruttogewicht: 601.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105163.stp

      Sie müssen angemeldet sein um 105163.stp herunterzuladen.

      Login
    • 105163.igs

      Sie müssen angemeldet sein um 105163.igs herunterzuladen.

      Login
    • 105163.jt

      Sie müssen angemeldet sein um 105163.jt herunterzuladen.

      Login
    • 105163.dwg

      Sie müssen angemeldet sein um 105163.dwg herunterzuladen.

      Login
    • 105163m_D.dxf

      Sie müssen angemeldet sein um 105163m_D.dxf herunterzuladen.

      Login
Collier de fixation avec bande de serrage avec entretoise longue INOX
Collier de fixation avec bande de serrage pour la fixation des tubes de support
sur des éléments de construction
par exemple, mâts d'antenne
avec entretoise supplémentaire 95 mm,
équilibre sur le mât
Matériau: INOX
Plage de serrage - Ø tube : 50-300 mm
Plage de serrage - pointe de capture: 40-50 mm
Dimensions - bande: 25 x 3,0 mm

produit : DEHN
Type: BS D40.50 DS95 SB50.300 V2A
Référence: 105163
ou équivalent

Zertifikate



Technische Daten

Matériau INOX
Plage de serrage - Ø tube 50-300 mm
Plage de serrage - pointe de capture 40-50 mm
Dimensions - bande (l x p) 25 x 3,0 mm
Longueur - pièce d'écartement 95 mm

Artikel 105163 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105163 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
back to top
