Liaison équipotentielle aux systèmes de support de câbles pour les zones Ex Zone 2/22

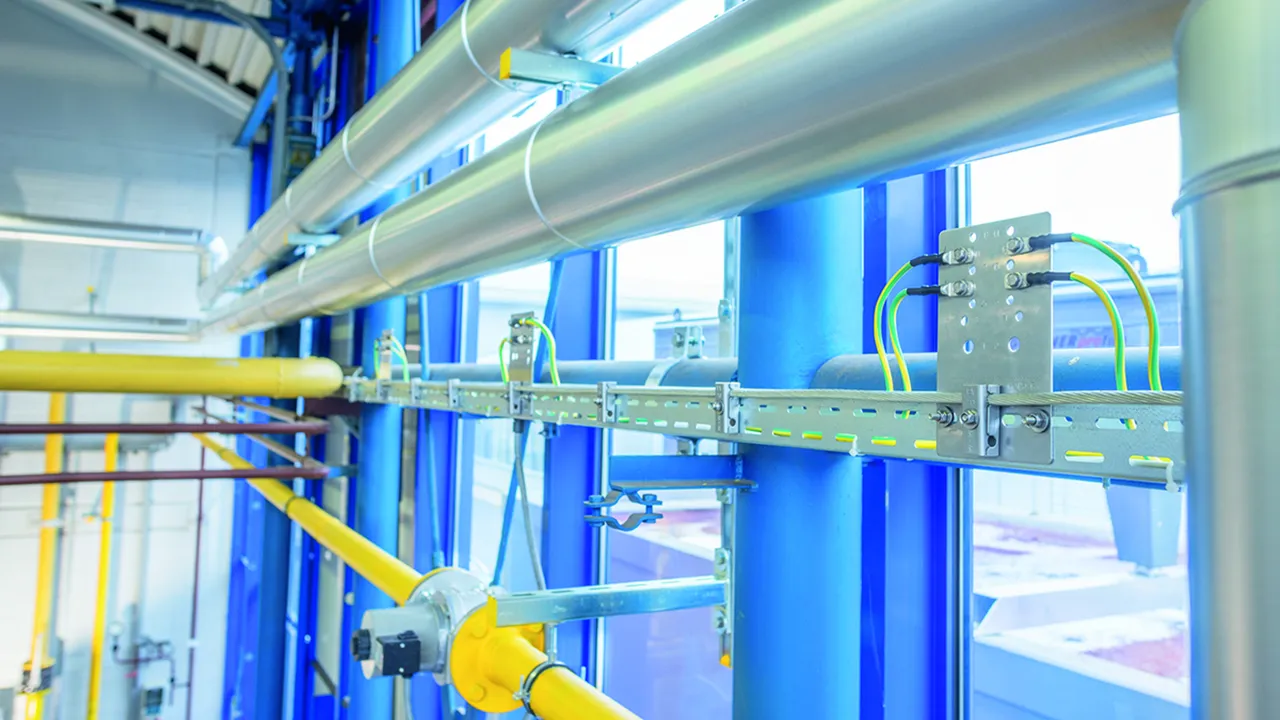

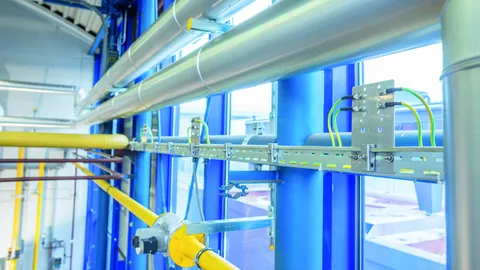

Le système de liaison équipotentielle est monté sur des systèmes de chemins de câbles. Au moyen de plaques de liaison équipotentielles et de colliers de serrage et d‘un conducteur de liaison équipotentielle à anneau fermé, toutes les parties conductrices du système et tous les équipements électriques sont intégrés dans la liaison équipotentielle Ex. Ainsi, une connexion continue est assurée.

Borne PA pour les chemins de câbles et la carte PA

Borne PA (PAK)

Connexion uniquement avec un conducteur de liaison équipotentielle en anneau (câble en cuivre étamé)
Pour le montage sur le chemin de câbles perforé ou sur la plaque d‘équipotentialité (PAP 1 / PAP 2)
Pince PA à monter env. tous les 0,5 m

6 Produkte

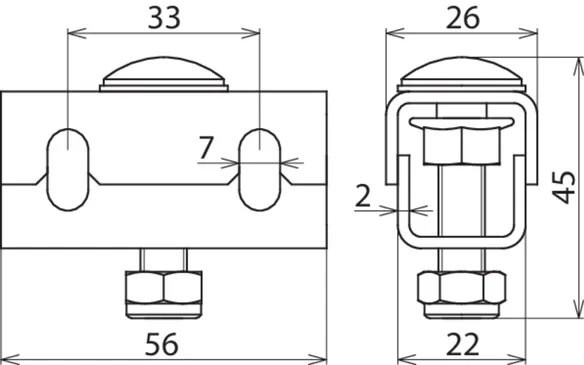

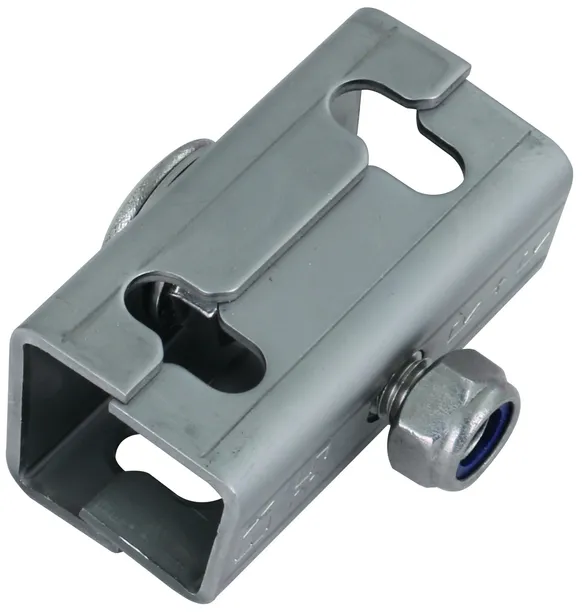

Art.-Nr. 306200 PAK 35 M8 EX KB ER

GTIN 4013364327368, Zolltarifnr. (EU): 85359000, Bruttogewicht: 113.40 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Borne de liaison équipotentielle pour les systèmes de support de câbles
Borne de liaison équipotentielle pour l'installation
un conducteur d'égalisation de potentiel de sonnerie
pour la fixation comme une seule pince sur le côté
chemin de câbles perforé, chemin de câbles
ou câble de grande portée avec perforations
et pour la fixation à la plaque PA PAP1-EX-KB-ER
ou PAP2-EX-KB-ER
peut être utilisé pour Ex-zone 2/22

Matériau: INOX
Zone de serrage Conducteur d'anneau PA: 35 mm², Cu/gal Sn
Matériau n°: 1.4301
Zone-EX: 2/22

produit : DEHN
Type: PAK 35 M8 EX KB ER
Référence: 306200
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Raccordement	PAP 1 EX KB ER ou PAP 2 EX KB ER ou câble ou télédistribution longue portée
Zone de serrage Conducteur d'anneau PA	35 mm², Cu/gal Sn
Vis	M8 x 40 mm
Matériau - vis/écrou	INOX
Matériau n°	1.4301
Zone-EX	2/22
Courant de court-circuit AC (50 Hz / 5 s)	1,5 kA
Courant de court-circuit DC (5 s)	250 A

Matériau	INOX
Raccordement	PAP 1 EX KB ER ou PAP 2 EX KB ER ou câble ou télédistribution longue portée
Zone de serrage Conducteur d'anneau PA	35 mm², Cu/gal Sn
Vis	M8 x 40 mm
Matériau - vis/écrou	INOX
Matériau n°	1.4301
Zone-EX	2/22
Courant de court-circuit AC (50 Hz / 5 s)	1,5 kA
Courant de court-circuit DC (5 s)	250 A

Artikel 306200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

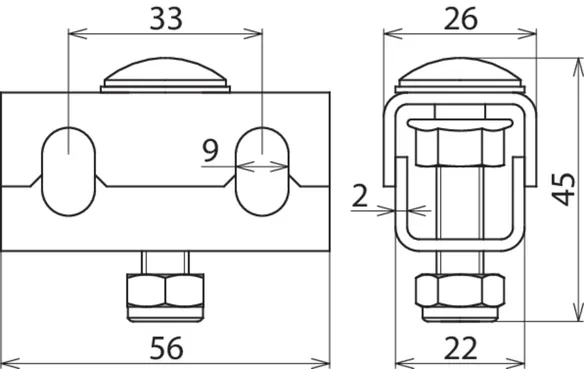

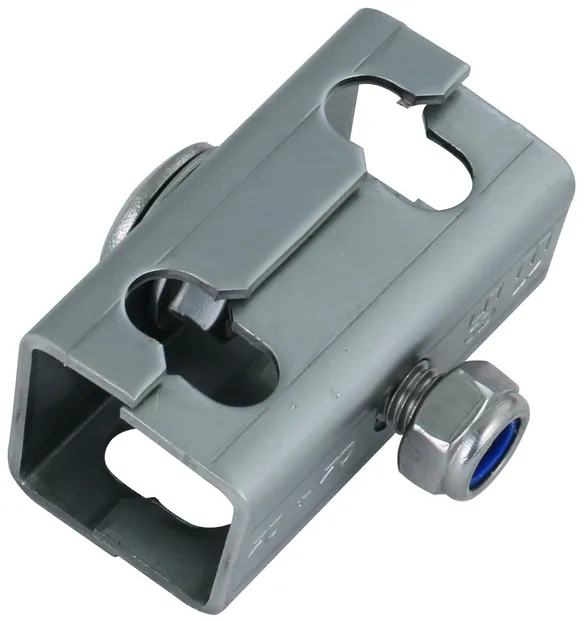

Art.-Nr. 306201 PAK 50 M8 EX KB ER

GTIN 4013364327375, Zolltarifnr. (EU): 85359000, Bruttogewicht: 128.80 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Borne de liaison équipotentielle pour les systèmes de support de câbles
Borne de liaison équipotentielle pour l'installation
un conducteur d'égalisation de potentiel de sonnerie
pour la fixation comme une seule pince sur le côté
chemin de câbles perforé, chemin de câbles
ou câble de grande portée avec perforations
et pour la fixation à la plaque PA PAP1-EX-KB-ER
ou PAP2-EX-KB-ER
peut être utilisé pour Ex-zone 2/22
Matériau: INOX
Zone de serrage Conducteur d'anneau PA: 50 mm², Cu / gal Sn
Matériau n°: 1.4301
Zone-EX: 2/22

produit : DEHN
Type: PAK 50 M8 EX KB ER
Référence: 306201
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Raccordement	PAP 1 EX KB ER ou PAP 2 EX KB ER ou câble ou télédistribution longue portée
Zone de serrage Conducteur d'anneau PA	50 mm², Cu / gal Sn
Vis	M8 x 40 mm
Matériau - vis/écrou	INOX
Matériau n°	1.4301
Zone-EX	2/22

Artikel 306201 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306201 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

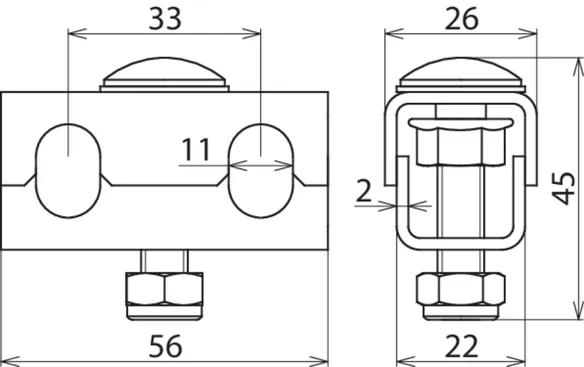

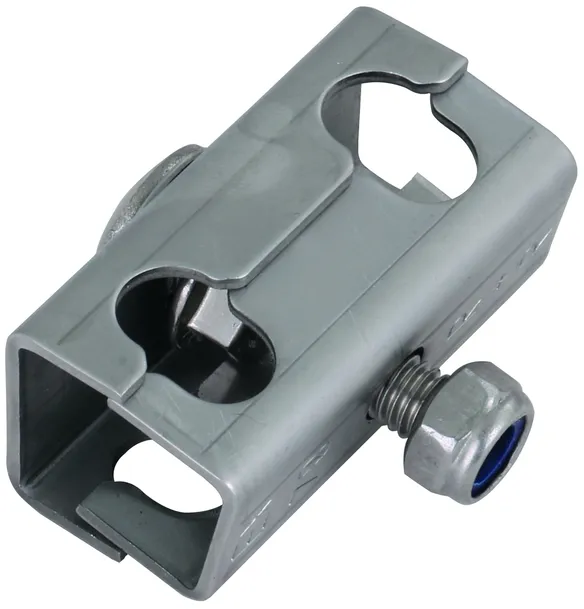

Art.-Nr. 306202 PAK 70 M8 EX KB ER

GTIN 4013364327351, Zolltarifnr. (EU): 85359000, Bruttogewicht: 110.00 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Borne de liaison équipotentielle pour les systèmes de support de câbles
Borne de liaison équipotentielle pour l'installation
un conducteur d'égalisation de potentiel de sonnerie
pour la fixation comme une seule pince sur le côté
chemin de câbles perforé, chemin de câbles
ou câble de grande portée avec perforations
et pour la fixation à la plaque PA PAP1-EX-KB-ER
ou PAP2-EX-KB-ER
peut être utilisé pour Ex-zone 2/22
Matériau: INOX
Zone de serrage Conducteur d'anneau PA: 70 mm², Cu / gal Sn
Matériau n°: 1.4301
Zone-EX: 2/22

produit : DEHN
Type: PAK 70 M8 EX KB ER
Référence: 306202
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Raccordement	PAP 1 EX KB ER ou PAP 2 EX KB ER ou câble ou télédistribution longue portée
Zone de serrage Conducteur d'anneau PA	70 mm², Cu / gal Sn
Vis	M8 x 40 mm
Matériau - vis/écrou	INOX
Matériau n°	1.4301
Zone-EX	2/22
Courant de court-circuit AC (50 Hz / 5 s)	1,5 kA
Courant de court-circuit DC (5 s)	250 A

Matériau	INOX
Raccordement	PAP 1 EX KB ER ou PAP 2 EX KB ER ou câble ou télédistribution longue portée
Zone de serrage Conducteur d'anneau PA	70 mm², Cu / gal Sn
Vis	M8 x 40 mm
Matériau - vis/écrou	INOX
Matériau n°	1.4301
Zone-EX	2/22
Courant de court-circuit AC (50 Hz / 5 s)	1,5 kA
Courant de court-circuit DC (5 s)	250 A

Artikel 306202 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306202 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

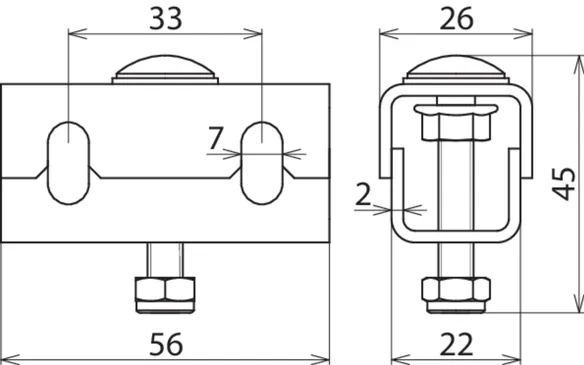

Art.-Nr. 306204 PAK 35 M6 EX KB ER

GTIN 4013364336766, Zolltarifnr. (EU): 85359000, Bruttogewicht: 98.20 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Borne de liaison équipotentielle pour les systèmes de support de câbles
Borne de liaison équipotentielle pour l'installation
un conducteur d'égalisation de potentiel de sonnerie
pour la fixation comme une seule pince sur le côté
chemin de câbles perforé, chemin de câbles
ou câble de grande portée avec perforations
et pour la fixation à la plaque PA PAP1-EX-KB-ER
ou PAP2-EX-KB-ER
peut être utilisé pour Ex-zone 2/22
Matériau: INOX
Zone de serrage Conducteur d'anneau PA: 35 mm², Cu/gal Sn
Matériau n°: 1.4301
Zone-EX: 2/22

produit : DEHN
Type: PAK 35 M6 EX KB ER
Référence: 306204
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Raccordement	PAP 1 EX KB ER ou PAP 2 EX KB ER ou câble ou télédistribution longue portée
Zone de serrage Conducteur d'anneau PA	35 mm², Cu/gal Sn
Vis	M6 x 35 mm
Matériau - vis/écrou	INOX
Matériau n°	1.4301
Zone-EX	2/22

Artikel 306204 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306204 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

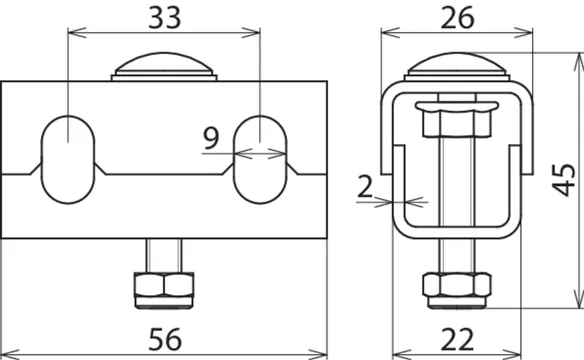

Art.-Nr. 306205 PAK 50 M6 EX KB ER

GTIN 4013364336773, Zolltarifnr. (EU): 85359000, Bruttogewicht: 95.60 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Borne de liaison équipotentielle pour les systèmes de support de câbles
Borne de liaison équipotentielle pour l'installation
un conducteur d'égalisation de potentiel de sonnerie
pour la fixation comme une seule pince sur le côté
chemin de câbles perforé, chemin de câbles
ou câble de grande portée avec perforations
et pour la fixation à la plaque PA PAP1-EX-KB-ER
ou PAP2-EX-KB-ER
peut être utilisé pour Ex-zone 2/22
Matériau: INOX
Zone de serrage Conducteur d'anneau PA: 50 mm², Cu / gal Sn
Matériau n°: 1.4301
Zone-EX: 2/22

produit : DEHN
Type: PAK 50 M6 EX KB ER
Référence: 306205
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Raccordement	PAP 1 EX KB ER ou PAP 2 EX KB ER ou câble ou télédistribution longue portée
Zone de serrage Conducteur d'anneau PA	50 mm², Cu / gal Sn
Vis	M6 x 35 mm
Matériau - vis/écrou	INOX
Matériau n°	1.4301
Zone-EX	2/22

Artikel 306205 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306205 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

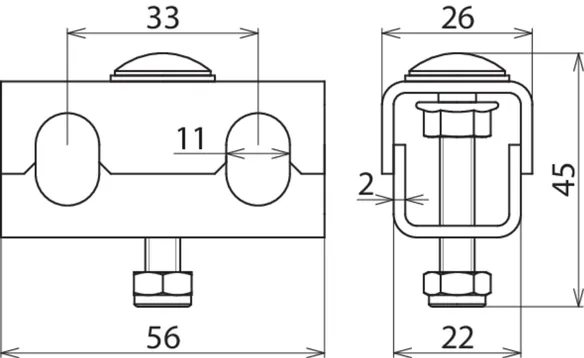

Art.-Nr. 306206 PAK 70 M6 EX KB ER

GTIN 4013364336780, Zolltarifnr. (EU): 85359000, Bruttogewicht: 94.20 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Borne de liaison équipotentielle pour les systèmes de support de câbles
Borne de liaison équipotentielle pour l'installation
un conducteur d'égalisation de potentiel de sonnerie
pour la fixation comme une seule pince sur le côté
chemin de câbles perforé, chemin de câbles
ou câble de grande portée avec perforations
et pour la fixation à la plaque PA PAP1-EX-KB-ER
ou PAP2-EX-KB-ER
peut être utilisé pour Ex-zone 2/22
Matériau: INOX
Zone de serrage Conducteur d'anneau PA: 70 mm², Cu / gal Sn
Matériau n°: 1.4301
Zone-EX: 2/22

produit : DEHN
Type: PAK 70 M6 EX KB ER
Référence: 306206
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Raccordement	PAP 1 EX KB ER ou PAP 2 EX KB ER ou câble ou télédistribution longue portée
Zone de serrage Conducteur d'anneau PA	70 mm², Cu / gal Sn
Vis	M6 x 35 mm
Matériau - vis/écrou	INOX
Matériau n°	1.4301
Zone-EX	2/22

Artikel 306206 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306206 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pince PA pour rails de grille

Pince PA (PAK) piste de grille

Raccordement uniquement avec conducteur d‘équipotentialité en anneau 35 mm², référence 832 838 (câble en cuivre étamé)
Pour le montage sur le chemin de câbles ou sur la plaque PA (PAP 1 / PAP 2)
Pince PA à monter env. tous les 0,5 m

1 Produkt

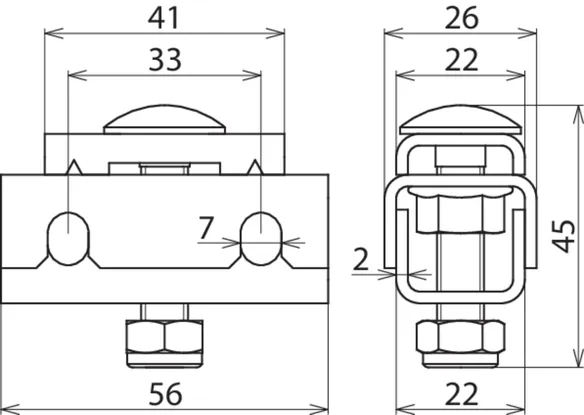

Art.-Nr. 306203 PAK 35 M8 EX GI ER

GTIN 4013364327382, Zolltarifnr. (EU): 85359000, Bruttogewicht: 128.80 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Borne de liaison équipotentielle pour les systèmes de support de câbles
Borne de liaison équipotentielle pour l'installation
un conducteur d'égalisation de potentiel de sonnerie
pour la fixation en tant que terminal unique
du côté du rail de la grille
et pour la fixation à la plaque PA PAP1-EX-GI-ER
ou PAP2-EX-GI-ER
peut être utilisé pour Ex-zone 2/22

Matériau: INOX
Zone de serrage Conducteur d'anneau PA: 35 mm², Cu/gal Sn
Matériau n°: 1.4301
Zone-EX: 2/22

produit : DEHN
Type: PAK 35 M8 EX GI ER
Référence: 306203
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Raccordement	PAP 1 EX GI ER ou PAP 2 EX GI ER ou rail de réseau
Zone de serrage Conducteur d'anneau PA	35 mm², Cu/gal Sn
Vis	M8 x 40 mm
Matériau - vis/écrou	INOX
Matériau n°	1.4301
Zone-EX	2/22
Courant de court-circuit AC (50 Hz / 5 s)	1,5 kA
Courant de court-circuit DC (5 s)	250 A

Matériau	INOX
Raccordement	PAP 1 EX GI ER ou PAP 2 EX GI ER ou rail de réseau
Zone de serrage Conducteur d'anneau PA	35 mm², Cu/gal Sn
Vis	M8 x 40 mm
Matériau - vis/écrou	INOX
Matériau n°	1.4301
Zone-EX	2/22
Courant de court-circuit AC (50 Hz / 5 s)	1,5 kA
Courant de court-circuit DC (5 s)	250 A

Artikel 306203 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306203 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

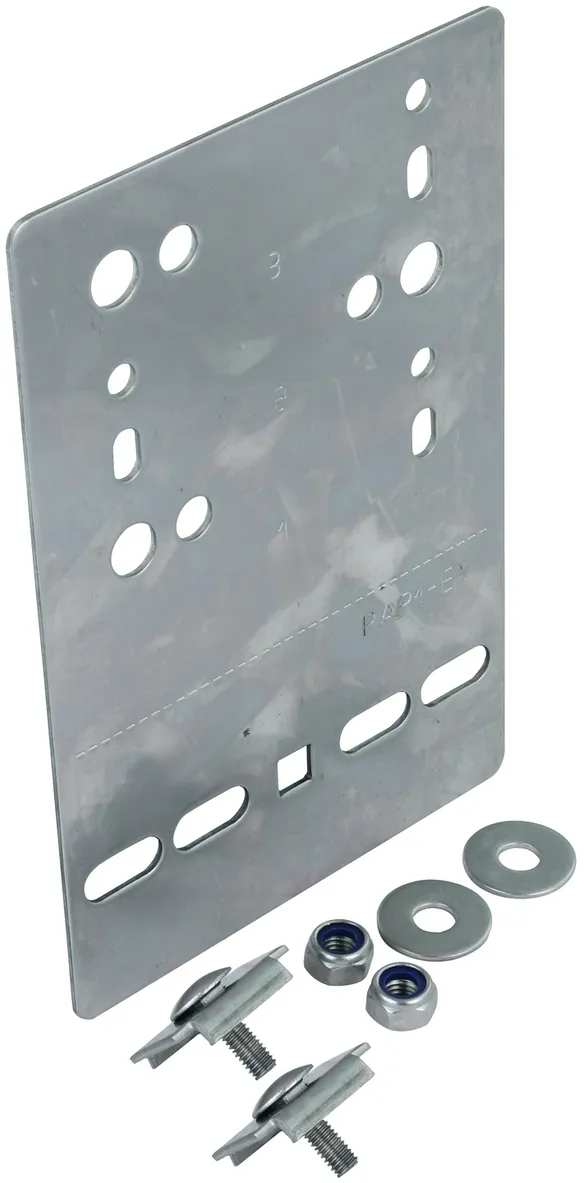

Plaque PA pour téléphériques

Carte PA (PAP) pour chemin de câbles

Logement de borne PA (PAK) pour conducteur de compensation de potentiel en anneau (câble en cuivre étamé)
Fixation sur le côté perforé du chemin de câbles

2 Produkte

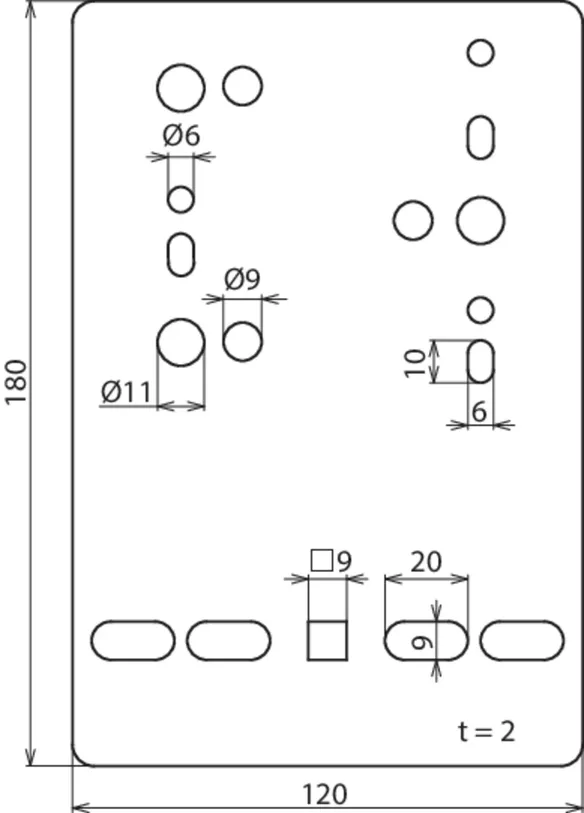

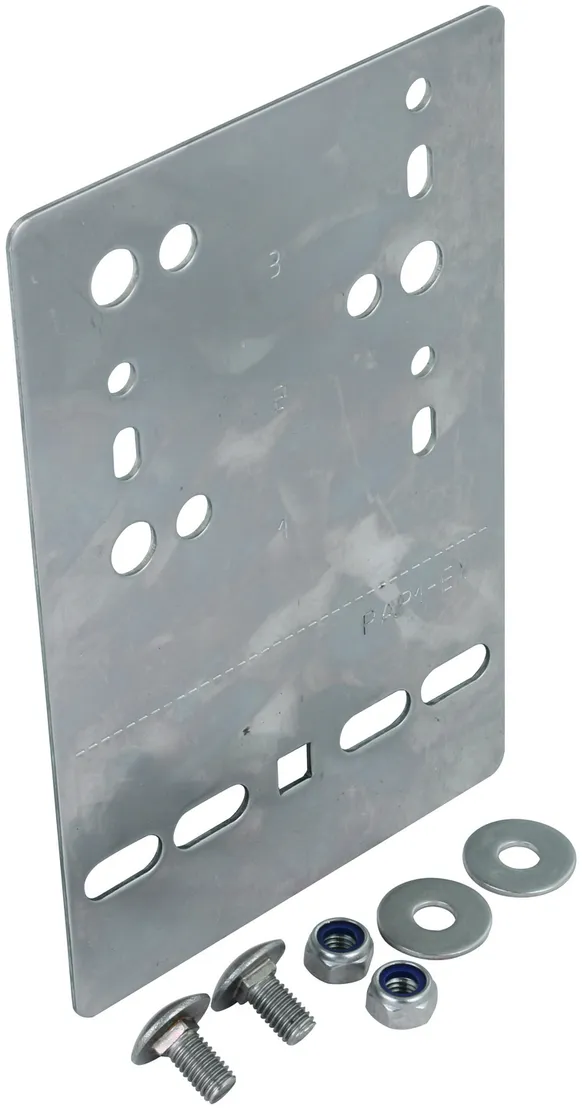

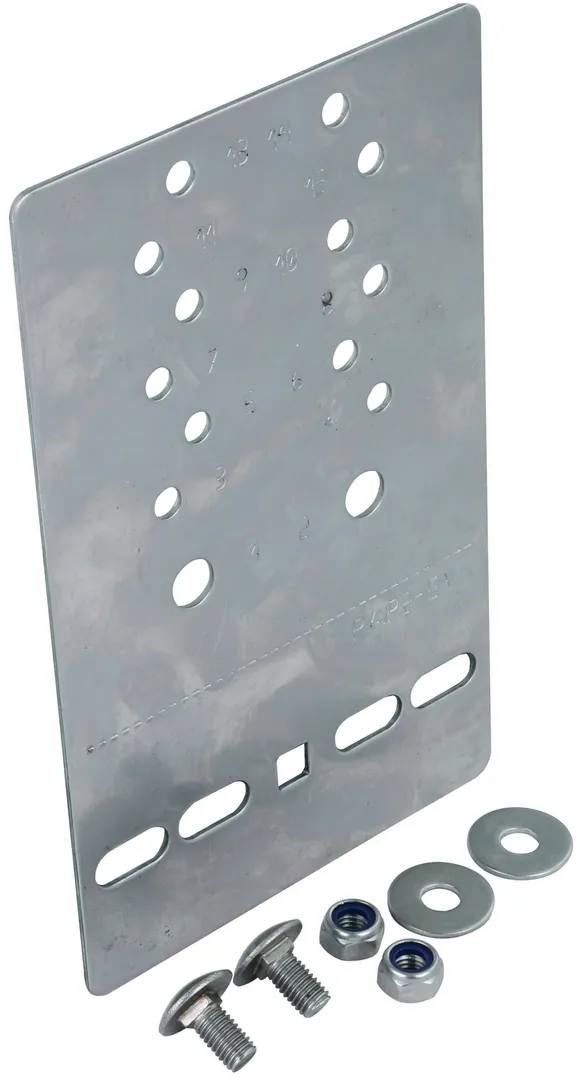

Art.-Nr. 306210 PAP 1 EX KB ER

GTIN 4013364327399, Zolltarifnr. (EU): 85359000, Bruttogewicht: 374.00 g, VPE: 15.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

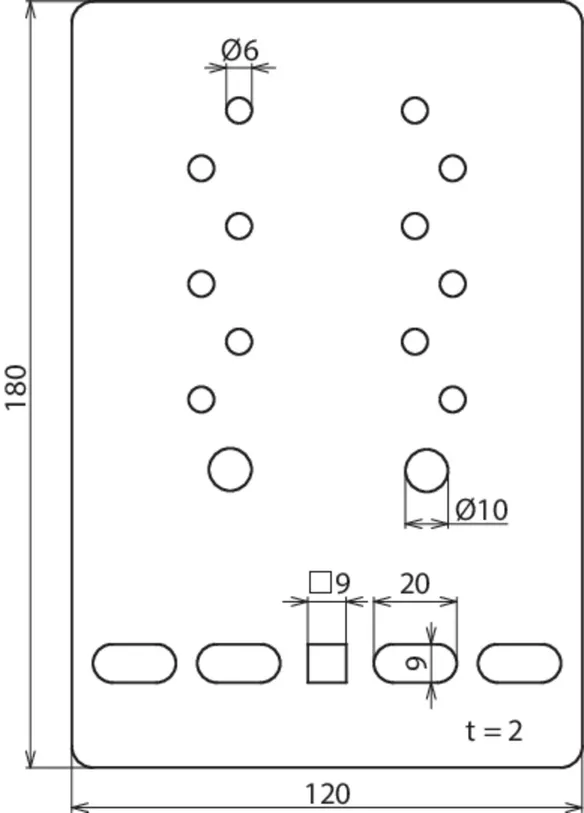

Plaque d'équipotentialité pour systèmes de support de câbles
Plaque de liaison équipotentielle pour connexion
sur le côté du chemin de câbles perforé, chemin de câbles
ou câble de grande portée avec perforations
pour le montage du terminal PA pour les chemins de câbles (KB)
peut être utilisé pour Ex-zone 2/22
Matériau: INOX
Trous de connexion pour conducteur PA avec cosse de câble: 3x Ø11 mm, 3x Ø9 mm, serre-câble 3x serre-câble M6
Zone-EX: 2/22

produit : DEHN
Type: PAP 1 EX KB ER
Référence: 306210
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX

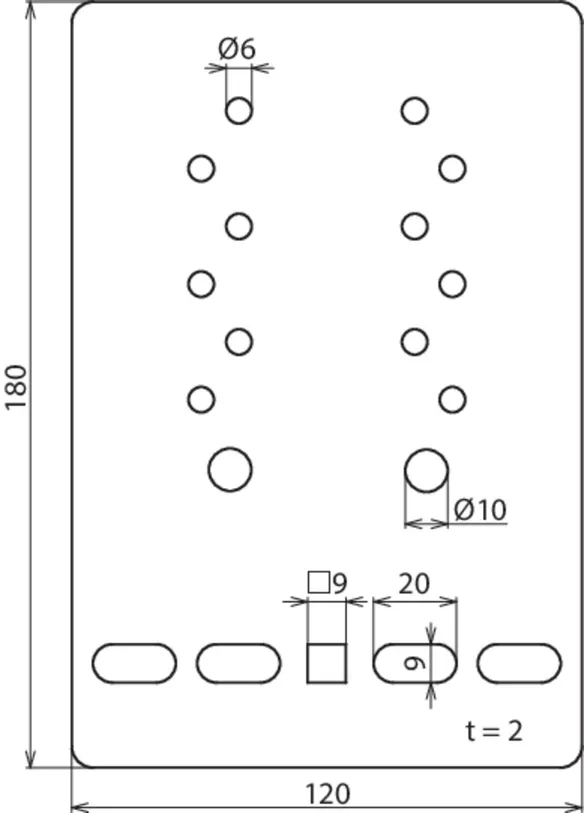

Dimensions	120 x 180 mm
Trous de connexion pour conducteur PA avec cosse de câble	3x Ø11 mm, 3x Ø9 mm, serre-câble 3x serre-câble M6
Options de connexion pour les terminaux PA	PAK ... EX KB ER
Trous de montage pour le téléphérique	[4x] 9 x 20 / [1x] 9 x 9 mm
Zone-EX	2/22
Courant de court-circuit AC (50 Hz / 5 s)	1,5 kA
Courant de court-circuit DC (5 s)	250 A

Matériau	INOX
Dimensions	120 x 180 mm
Trous de connexion pour conducteur PA avec cosse de câble	3x Ø11 mm, 3x Ø9 mm, serre-câble 3x serre-câble M6
Options de connexion pour les terminaux PA	PAK ... EX KB ER
Trous de montage pour le téléphérique	[4x] 9 x 20 / [1x] 9 x 9 mm
Zone-EX	2/22
Courant de court-circuit AC (50 Hz / 5 s)	1,5 kA
Courant de court-circuit DC (5 s)	250 A

Artikel 306210 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306210 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 306211 PAP 2 EX KB ER

GTIN 4013364327405, Zolltarifnr. (EU): 85359000, Bruttogewicht: 401.00 g, VPE: 15.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Plaque d'équipotentialité pour systèmes de support de câbles
Plaque de liaison équipotentielle pour connexion
sur le côté du chemin de câbles perforé, chemin de câbles
ou câble de grande portée avec perforations
pour le montage du terminal PA pour les chemins de câbles (KB)
peut être utilisé pour Ex-zone 2/22
Matériau: INOX
Trous de connexion pour conducteur PA avec cosse de câble: 2x Ø11 mm, 12x Ø7 mm
Zone-EX: 2/22

produit : DEHN
Type: PAP 2 EX KB ER
Référence: 306211
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Dimensions	120 x 195 mm
Trous de connexion pour conducteur PA avec cosse de câble	2x Ø11 mm, 12x Ø7 mm
Options de connexion pour les terminaux PA	PAK ... EX KB ER
Trous de montage pour le téléphérique	[4x] 9 x 20 / [1x] 9 x 9 mm
Zone-EX	2/22
Courant de court-circuit AC (50 Hz / 5 s)	1,5 kA
Courant de court-circuit DC (5 s)	250 A

Matériau	INOX
Dimensions	120 x 195 mm
Trous de connexion pour conducteur PA avec cosse de câble	2x Ø11 mm, 12x Ø7 mm
Options de connexion pour les terminaux PA	PAK ... EX KB ER
Trous de montage pour le téléphérique	[4x] 9 x 20 / [1x] 9 x 9 mm
Zone-EX	2/22
Courant de court-circuit AC (50 Hz / 5 s)	1,5 kA
Courant de court-circuit DC (5 s)	250 A

Artikel 306211 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306211 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Plaque PA pour les rails de la grille

Plaque PA (PAP) de grille

Logement de borne PA (PAK) pour conducteur de compensation de potentiel en anneau (câble en cuivre étamé)
Fixation au rail de la grille

2 Produkte

Art.-Nr. 306212 PAP 1 EX GI ER

GTIN 4013364327412, Zolltarifnr. (EU): 85359000, Bruttogewicht: 384.00 g, VPE: 15.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Plaque d'équipotentialité pour systèmes de support de câbles
Plaque de liaison équipotentielle pour connexion
aux chemins de fer de la grille et
pour le montage de la grille de rail de réseau PA (GI)
peut être utilisé pour Ex-zone 2/22
Matériau: INOX
Trous de connexion pour conducteur PA avec cosse de câble: 3x Ø11 mm, 3x Ø9 mm, serre-câble 3x serre-câble M6
Zone-EX: 2/22

produit : DEHN
Type: PAP 1 EX GI ER
Référence: 306212
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Dimensions	120 x 180 mm
Trous de connexion pour conducteur PA avec cosse de câble	3x Ø11 mm, 3x Ø9 mm, serre-câble 3x serre-câble M6
Options de connexion pour les terminaux PA	PAK ... EX KB ER
Trous de montage pour le rail de la grille	Piste de quadrillage [4x] 9 x 20 / [1x] 9 x 9 mm
Zone-EX	2/22
Courant de court-circuit AC (50 Hz / 5 s)	1,5 kA
Courant de court-circuit DC (5 s)	250 A

Matériau	INOX
Dimensions	120 x 180 mm
Trous de connexion pour conducteur PA avec cosse de câble	3x Ø11 mm, 3x Ø9 mm, serre-câble 3x serre-câble M6
Options de connexion pour les terminaux PA	PAK ... EX KB ER
Trous de montage pour le rail de la grille	Piste de quadrillage [4x] 9 x 20 / [1x] 9 x 9 mm
Zone-EX	2/22
Courant de court-circuit AC (50 Hz / 5 s)	1,5 kA
Courant de court-circuit DC (5 s)	250 A

Artikel 306212 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306212 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

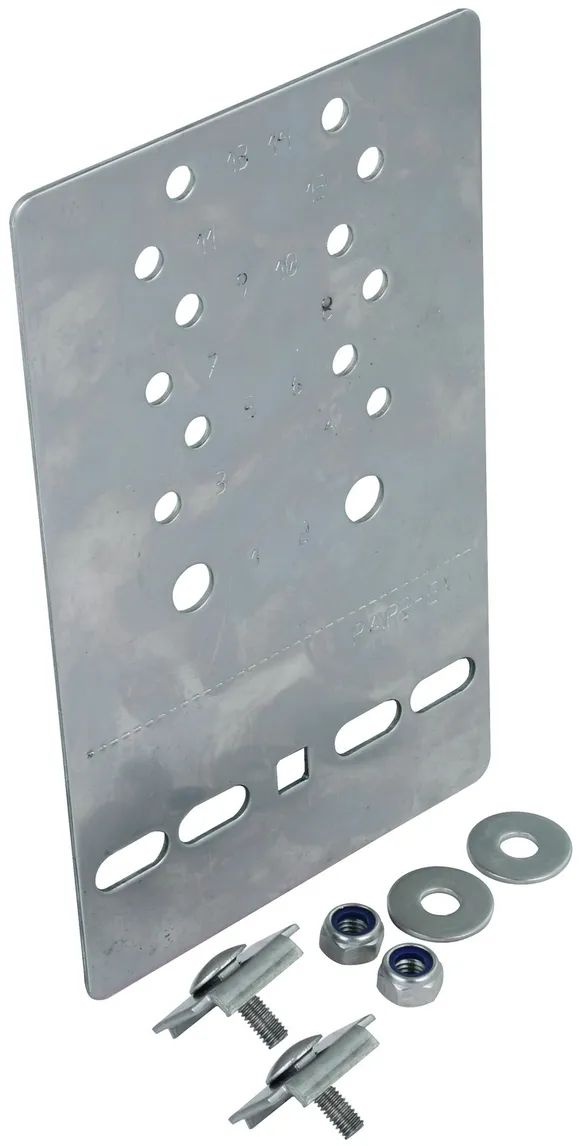

Art.-Nr. 306213 PAP 2 EX GI ER

GTIN 4013364327429, Zolltarifnr. (EU): 85359000, Bruttogewicht: 391.50 g, VPE: 15.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Plaque d'équipotentialité
Plaque de liaison équipotentielle pour connexion
aux chemins de fer de la grille et
pour le montage de la grille de rail de réseau PA (GI)
peut être utilisé pour Ex-zone 2/22
Matériau: INOX
Trous de connexion pour conducteur PA avec cosse de câble: 2x Ø11 mm, 12x Ø7 mm
Zone-EX: 2/22

produit : DEHN
Type: PAP 2 EX GI ER
Référence: 306213
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Dimensions	120 x 195 mm
Trous de connexion pour conducteur PA avec cosse de câble	2x Ø11 mm, 12x Ø7 mm
Options de connexion pour les terminaux PA	PAK ... EX KB ER
Trous de montage pour le rail de la grille	[4x] 9 x 20 / [1x] 9 x 9 mm
Zone-EX	2/22
Courant de court-circuit AC (50 Hz / 5 s)	1,5 kA
Courant de court-circuit DC (5 s)	250 A

Matériau	INOX
Dimensions	120 x 195 mm
Trous de connexion pour conducteur PA avec cosse de câble	2x Ø11 mm, 12x Ø7 mm
Options de connexion pour les terminaux PA	PAK ... EX KB ER
Trous de montage pour le rail de la grille	[4x] 9 x 20 / [1x] 9 x 9 mm
Zone-EX	2/22
Courant de court-circuit AC (50 Hz / 5 s)	1,5 kA
Courant de court-circuit DC (5 s)	250 A

Artikel 306213 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306213 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Colliers PA

Collier de serrage PA (SBD 60 PAK 35)

Raccordement uniquement avec conducteur de compensation de potentiel en anneau 35 mm², Référence 832 838 (câble en cuivre étamé)
Fixation au tuyau circulaire DN50 (60 mm)
Borne PA à monter env. tous les 0,5 m

1 Produkt

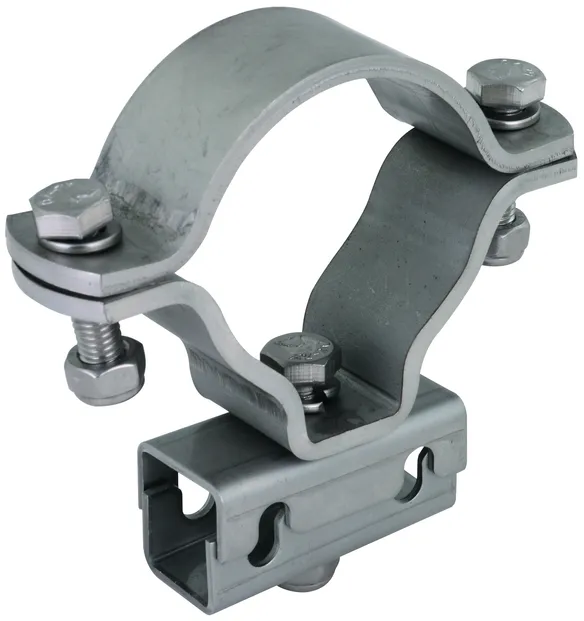

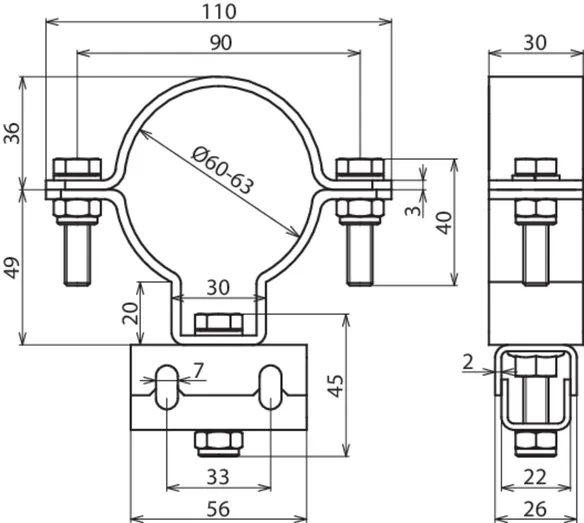

Art.-Nr. 306220 SBD 60 PAK 35 EX ER

GTIN 4013364327436, Zolltarifnr. (EU): 85359000, Bruttogewicht: 408.00 g, VPE: 50.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

Pince de liaison équipotentielle pour Kabeltragsyteme
Collier de serrage d'égalisation du potentiel
avec pince pour la pose
un conducteur d'égalisation de potentiel de sonnerie
sur tube circulaire DN50
peut être utilisé pour Ex-zone 2/22
Matériau: INOX
Zone de serrage Conducteur d'anneau PA: 35 mm², Cu/gal Sn
Zone-EX: 2/22

produit : DEHN
Type: SBD 60 PAK 35 EX ER
Référence: 306220
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Dimensions	Ø60 mm
Zone de serrage Conducteur d'anneau PA	35 mm², Cu/gal Sn
Zone-EX	2/22

Artikel 306220 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306220 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Serre-câble

Serre-câble de décharge de traction pour l’installation d’un câble en cuivre sur la plaque de compensation de potentiel PAP1 EX KB ER ou PAP1 EX GI ER.

2 Produkte

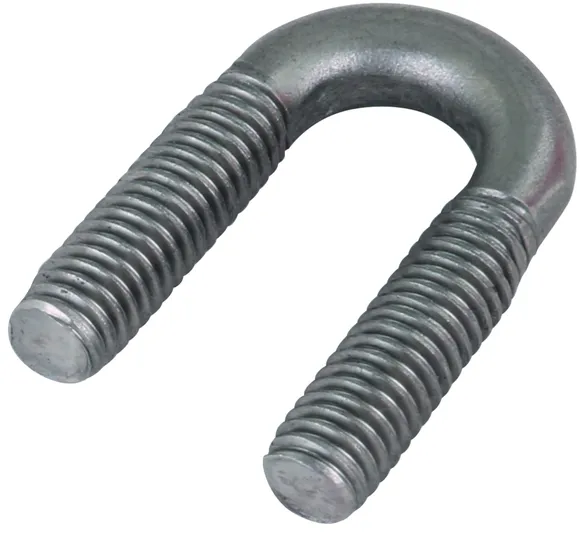

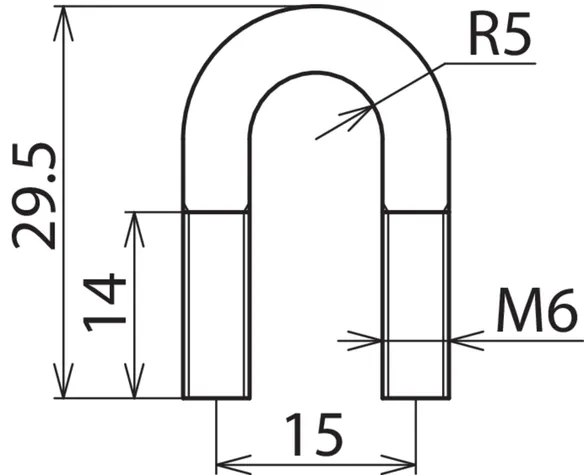

Art.-Nr. 306230 MPE S 35 ER

GTIN 4013364327443, Zolltarifnr. (EU): 85359000, Bruttogewicht: 10.60 g, VPE: 10.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Serre-câble
Serre-câble pour réducteur de tension
dans la pose de
Corde de cuivre à la
Plaque de compensation potentielle
PAP1-EX-KB-ER ou PAP1-EX-GI-ER
Matériau: INOX
Zone de serrage corde de cuivre: 35 mm²
Zone-EX: 2/22

produit : DEHN
Type: MPE S 35 ER
Référence: 306230
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Raccordement	PAP1 EX KB ER bzw. PAP1 EX GI ER
Zone de serrage corde de cuivre	35 mm²
Zone-EX	2/22

Artikel 306230 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306230 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

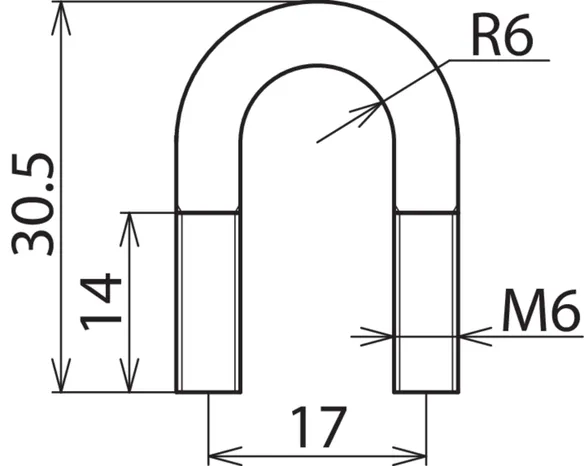

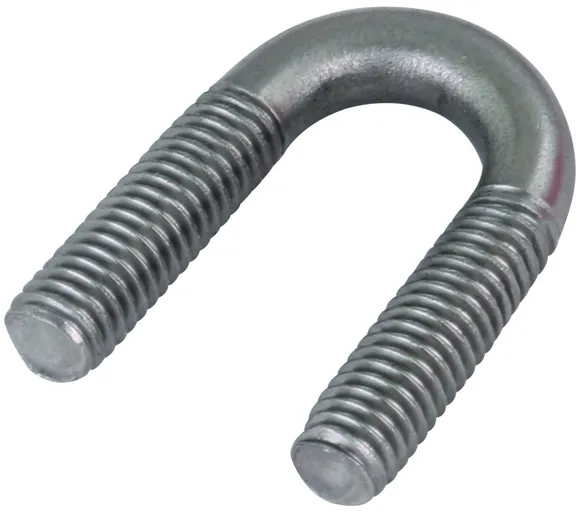

Art.-Nr. 306231 MPE S 50/70 ER

GTIN 4013364327450, Zolltarifnr. (EU): 85359000, Bruttogewicht: 12.40 g, VPE: 10.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

Serre-câble
Serre-câble pour réducteur de tension
dans la pose de
Corde de cuivre à la
Plaque de compensation potentielle
PAP1-EX-KB-ER ou PAP1-EX-GI-ER
Matériau: INOX
Zone de serrage corde de cuivre: 50 ou 70 mm²
Zone-EX: 2/22

produit : DEHN
Type: MPE S 50/70 ER
Référence: 306231
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Raccordement	PAP1 EX KB ER bzw. PAP1 EX GI ER
Zone de serrage corde de cuivre	50 ou 70 mm²
Zone-EX	2/22

Artikel 306231 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306231 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ecrou

Ecrou de blocage pour serre-câbles (MPE S 35 ER et MPE S 50/70 ER).

1 Produkt

Art.-Nr. 306240 SM SS M6 ER

GTIN 4013364327467, Zolltarifnr. (EU): 85359000, Bruttogewicht: 2.25 g, VPE: 20.00 pièce(s)

Abbildungen

Weitere Information

Vis M6 Niro
Verrouillage à vis M6 contre
desserrage ou desserrage involontaire
en raison des vibrations (auto-bloquant)
pour serre-câble MPE S 35 ER ou MPE S 50/70 ER
Matériau: INOX
Zone-EX: 2/22

produit : DEHN
Type: SM SS M6 ER
Référence: 306240
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Version	M6
Zone-EX	2/22

Artikel 306240 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306240 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

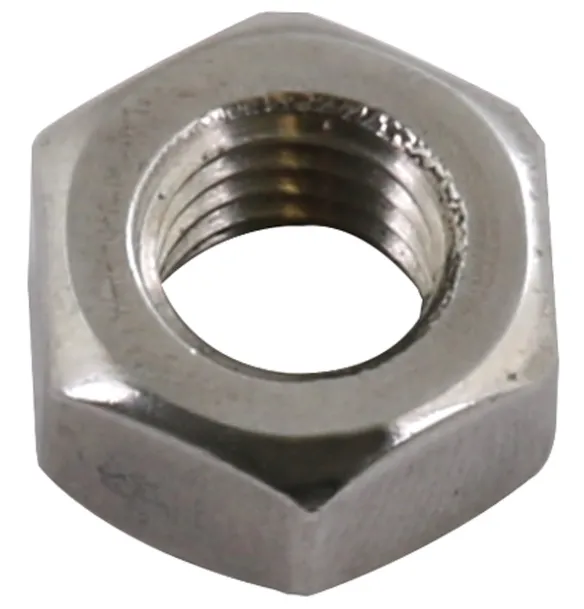

Écrou hexagonal

Ecrou hexagonal pour serre-câbles (MPE S 35 ER et MPE S 50/70 ER).

1 Produkt

Art.-Nr. 505901 SKM M6 DIN 934 V2A

GTIN 4013364019355, Zolltarifnr. (EU): 73181639, Bruttogewicht: 2.10 g, VPE: 20.00 pièce(s)

Abbildungen

Weitere Information

Vis M6 Niro
Verrouillage à vis M6 contre
desserrage ou desserrage involontaire
en raison des vibrations (auto-bloquant)
pour serre-câble MPE S 35 ER ou MPE S 50/70 ER
Matériau: INOX

produit : DEHN
Type: SKM M6 DIN 934 V2A
Référence: 505901
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Version	M6

Artikel 505901 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 505901 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

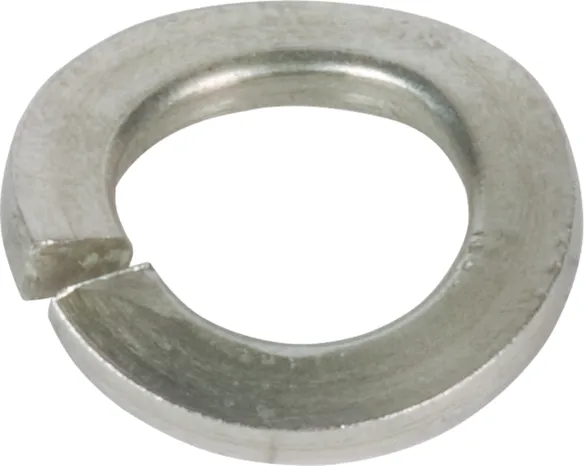

Rondelle

Anneau de ressort pour serre-câbles (MPE S 35 ER et MPE S 50/70 ER).

1 Produkt

Art.-Nr. 524906 FR A6 V2A

GTIN 4013364004009, Zolltarifnr. (EU): 73182100, Bruttogewicht: 1.00 g, VPE: 20.00 pièce(s)

Abbildungen

Weitere Information

Vis M6 Niro
Verrouillage à vis M6 contre
desserrage ou desserrage involontaire
en raison des vibrations (auto-bloquant)
pour serre-câble MPE S 35 ER ou MPE S 50/70 ER
Matériau: INOX

produit : DEHN
Type: FR A6 V2A
Référence: 524906
ou équivalent

Zertifikate

Technische Daten

Matériau	INOX
Version	A6

Artikel 524906 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 524906 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Liaison équipotentielle aux systèmes de support de câbles pour les zones Ex Zone 2/22

Borne PA pour les chemins de câbles et la carte PA

Art.-Nr. 306200 PAK 35 M8 EX KB ER

Sie müssen angemeldet sein um 306200.stp herunterzuladen.

Sie müssen angemeldet sein um 306200.igs herunterzuladen.

Sie müssen angemeldet sein um 306200.jt herunterzuladen.

Sie müssen angemeldet sein um 306200.dwg herunterzuladen.

Sie müssen angemeldet sein um 306200m_D.dxf herunterzuladen.

Artikel 306200 wurde zum Merkzettel hinzugefügt.

Artikel 306200 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 306201 PAK 50 M8 EX KB ER

Sie müssen angemeldet sein um 306201.stp herunterzuladen.

Sie müssen angemeldet sein um 306201.igs herunterzuladen.

Sie müssen angemeldet sein um 306201.jt herunterzuladen.

Sie müssen angemeldet sein um 306201.dwg herunterzuladen.

Sie müssen angemeldet sein um 306201m_D.dxf herunterzuladen.

Artikel 306201 wurde zum Merkzettel hinzugefügt.

Artikel 306201 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 306202 PAK 70 M8 EX KB ER

Sie müssen angemeldet sein um 306202.stp herunterzuladen.

Sie müssen angemeldet sein um 306202.igs herunterzuladen.

Sie müssen angemeldet sein um 306202.jt herunterzuladen.

Sie müssen angemeldet sein um 306202.dwg herunterzuladen.

Sie müssen angemeldet sein um 306202m_D.dxf herunterzuladen.

Artikel 306202 wurde zum Merkzettel hinzugefügt.

Artikel 306202 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 306204 PAK 35 M6 EX KB ER

Sie müssen angemeldet sein um 306204.stp herunterzuladen.

Sie müssen angemeldet sein um 306204.igs herunterzuladen.

Sie müssen angemeldet sein um 306204.jt herunterzuladen.

Sie müssen angemeldet sein um 306204.dwg herunterzuladen.

Sie müssen angemeldet sein um 306204m_D.dxf herunterzuladen.

Artikel 306204 wurde zum Merkzettel hinzugefügt.

Artikel 306204 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 306205 PAK 50 M6 EX KB ER

Sie müssen angemeldet sein um 306205.stp herunterzuladen.

Sie müssen angemeldet sein um 306205.igs herunterzuladen.

Sie müssen angemeldet sein um 306205.jt herunterzuladen.

Sie müssen angemeldet sein um 306205.dwg herunterzuladen.

Sie müssen angemeldet sein um 306205m_D.dxf herunterzuladen.

Artikel 306205 wurde zum Merkzettel hinzugefügt.

Artikel 306205 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 306206 PAK 70 M6 EX KB ER

Sie müssen angemeldet sein um 306206.stp herunterzuladen.

Sie müssen angemeldet sein um 306206.igs herunterzuladen.

Sie müssen angemeldet sein um 306206.jt herunterzuladen.

Sie müssen angemeldet sein um 306206.dwg herunterzuladen.

Sie müssen angemeldet sein um 306206m_D.dxf herunterzuladen.

Artikel 306206 wurde zum Merkzettel hinzugefügt.

Artikel 306206 wurde zum Warenkorb hinzugefügt.

Pince PA pour rails de grille

Art.-Nr. 306203 PAK 35 M8 EX GI ER

Sie müssen angemeldet sein um 306203.stp herunterzuladen.

Sie müssen angemeldet sein um 306203.igs herunterzuladen.

Sie müssen angemeldet sein um 306203.jt herunterzuladen.

Sie müssen angemeldet sein um 306203.dwg herunterzuladen.

Sie müssen angemeldet sein um 306203m_D.dxf herunterzuladen.

Artikel 306203 wurde zum Merkzettel hinzugefügt.

Artikel 306203 wurde zum Warenkorb hinzugefügt.

Plaque PA pour téléphériques

Art.-Nr. 306210 PAP 1 EX KB ER

Sie müssen angemeldet sein um 306210.stp herunterzuladen.

Sie müssen angemeldet sein um 306210.igs herunterzuladen.

Sie müssen angemeldet sein um 306210.jt herunterzuladen.

Sie müssen angemeldet sein um 306210.dwg herunterzuladen.

Sie müssen angemeldet sein um 306210m_D.dxf herunterzuladen.

Artikel 306210 wurde zum Merkzettel hinzugefügt.

Artikel 306210 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 306211 PAP 2 EX KB ER

Sie müssen angemeldet sein um 306211.stp herunterzuladen.

Sie müssen angemeldet sein um 306211.igs herunterzuladen.

Sie müssen angemeldet sein um 306211.jt herunterzuladen.

Sie müssen angemeldet sein um 306211.dwg herunterzuladen.

Sie müssen angemeldet sein um 306211m_D.dxf herunterzuladen.

Artikel 306211 wurde zum Merkzettel hinzugefügt.

Artikel 306211 wurde zum Warenkorb hinzugefügt.

Plaque PA pour les rails de la grille

Art.-Nr. 306212 PAP 1 EX GI ER

Sie müssen angemeldet sein um 306212.stp herunterzuladen.

Sie müssen angemeldet sein um 306212.igs herunterzuladen.
