EXFS 100 / EXFS 100 KU

  • Pour le raccordement/la mise à la terre indirecte d’éléments d’installation isolés en exploitation normale lors d’un impact de foudre
  • Version conforme à l’équilibrage de potentiel pour la protection contre la foudre selon la norme NF EN 62305 pour les zones à risque d’explosion

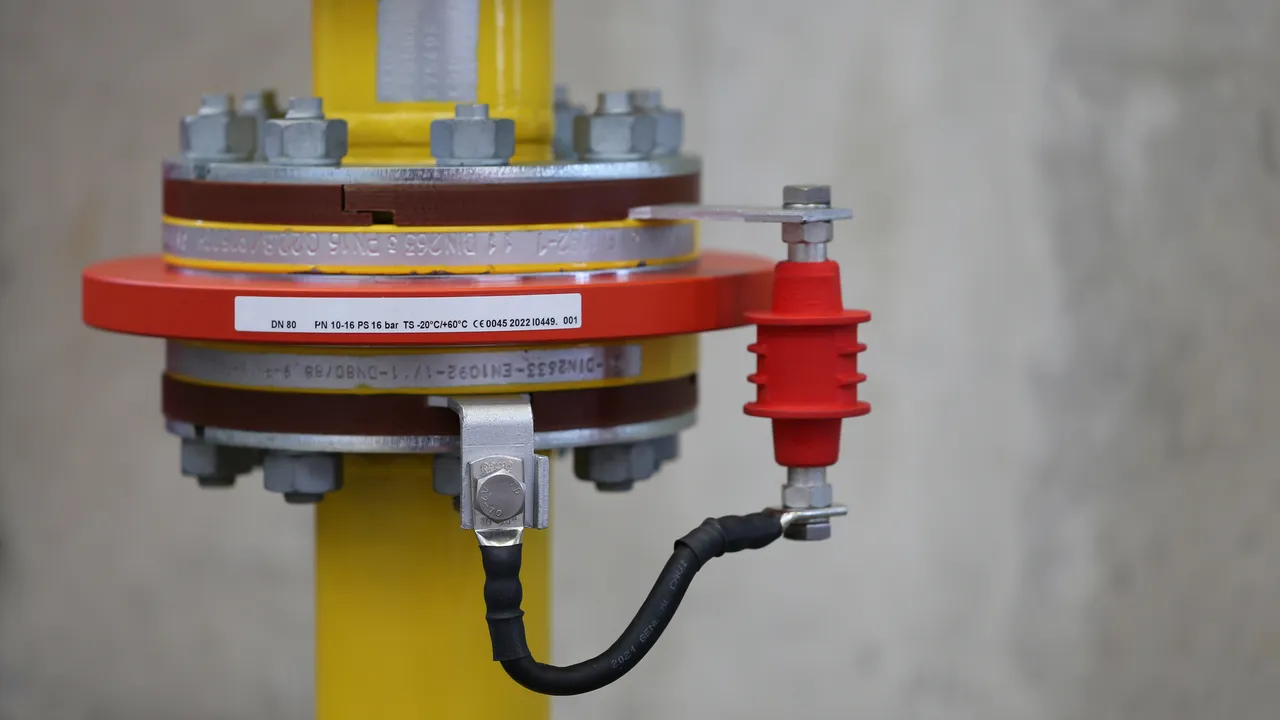

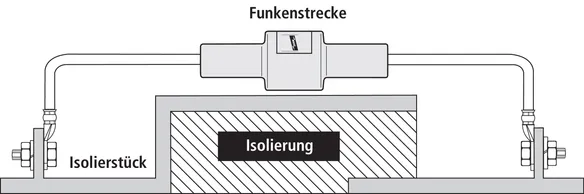

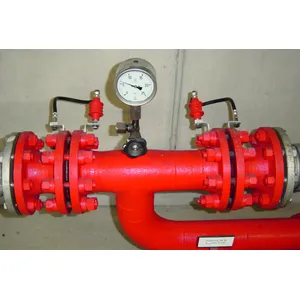

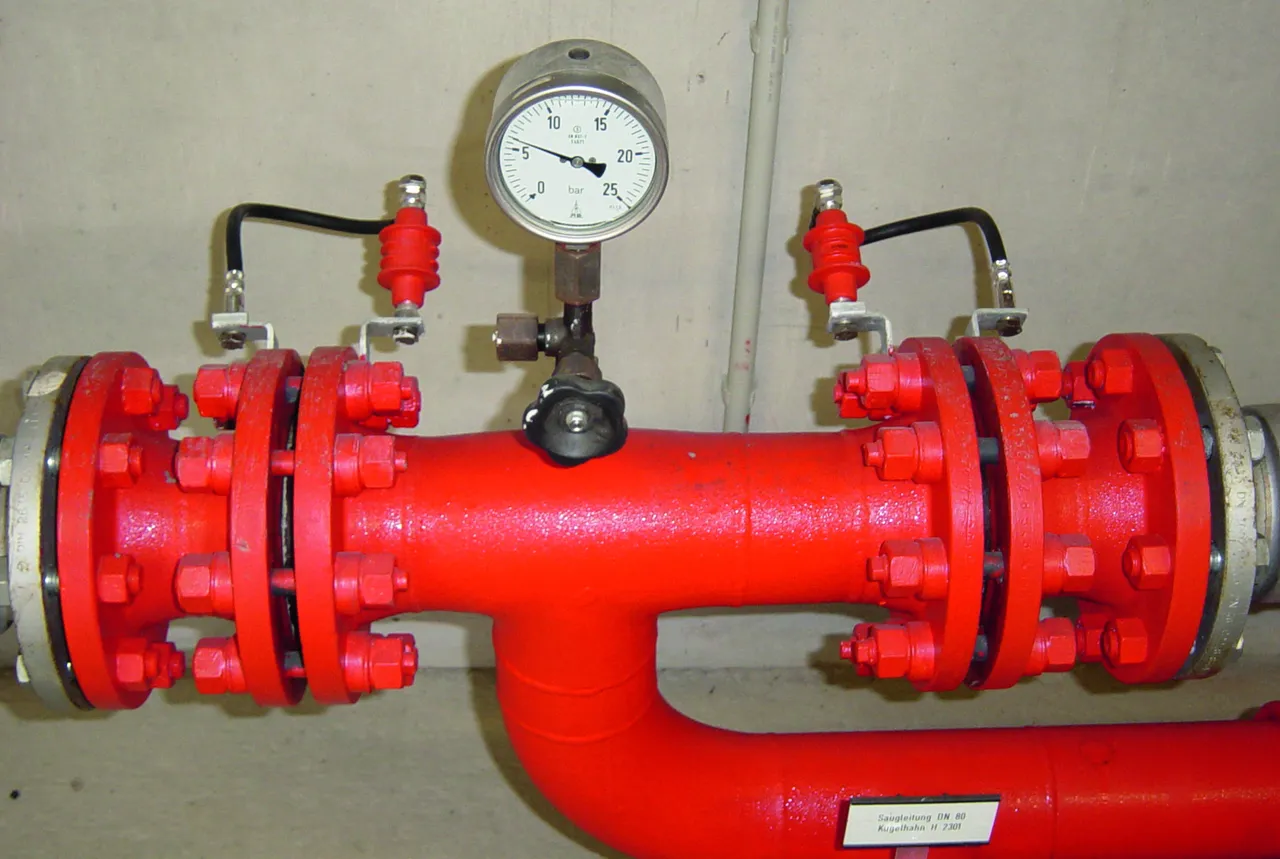

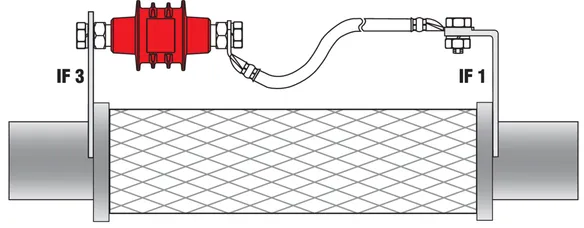

  • Pour le pontage de pièces d’isolement, par exemple : pipelines protégés cathodiquement contre la corrosion
  • Pour une application fiable dans des zones à risque d’explosion 1 (gaz) ou 21 (poussières)
  • Tension d’amorçage particulièrement basse
  • Tenue particulièrement élevée au courant alternatif
  • Certifié ATEX directive 2014/34/EU, CEIEx, UL et Inmetro

Details

lorem ipsum
lorem ipsum
lorem ipsum

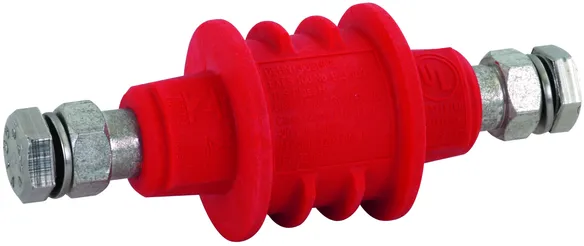

EXFS 100

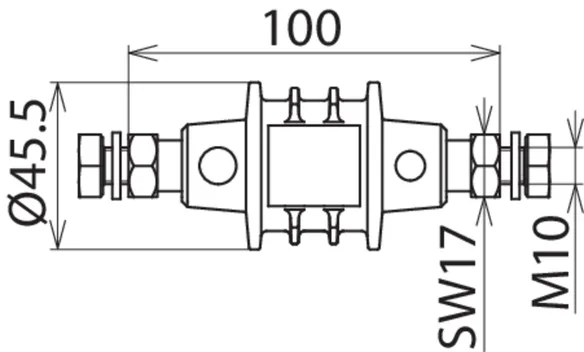

Eclateur d'isolement pour zones à risque d’explosion avec enveloppe en matière plastique et raccordement fileté M10.

1 Produkt

Art.-Nr. 923100 EXFS 100

GTIN 4013364108325, Zolltarifnr. (EU): 85369010, Bruttogewicht: 308.80 g, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 923100.stp

      Sie müssen angemeldet sein um 923100.stp herunterzuladen.

      Login
    • 923100.igs

      Sie müssen angemeldet sein um 923100.igs herunterzuladen.

      Login
    • 923100.jt

      Sie müssen angemeldet sein um 923100.jt herunterzuladen.

      Login
    • 923100.dwg

      Sie müssen angemeldet sein um 923100.dwg herunterzuladen.

      Login
    • 923100m_E.dxf

      Sie müssen angemeldet sein um 923100m_E.dxf herunterzuladen.

      Login
EXFS 100 éclateur isolé, conforme aux normes NF EN 62561-3
Pour le raccordement équipotentiel conforme à la norme foudre NF EN 62305-3,
pour une utilisation dans les zones ATEX 1 ou 21
Certifié IECEx/ATEX (2014/34EU)
Certification Ex :
IEC / EN 60079 : Gas II 2G EX d IIC T6
IEC / EN 61241: Dust II 2D Ex tD A21 IP67 T 80°C
Courant de foudre (10/350) : 100kA
Courant de décharge (8/20) : 100kA
Tension d'amorçage impulsionnelle : <= 1,25 kV
Tension d'amorçage à 50 Hz : <= 0,5 kV
Tension nominal à 50 Hz : <= 250 V
IP67

produit : DEHN
Type: EXFS 100
Référence: 923100
ou équivalent

Zertifikate



Technische Daten

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3 oui
Courant de choc foudre (10/350 µs) (Iimp ) 100 kA
Classe de tenue au courant de foudre H
Tension assignée de choc d'amorçage (Ur imp ) ≤ 1,25 kV
Indice de protection IP 67
Certifications UL, Inmetro

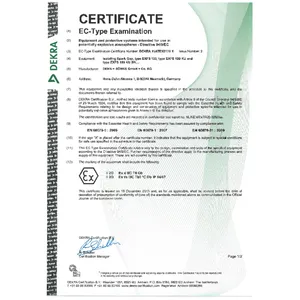

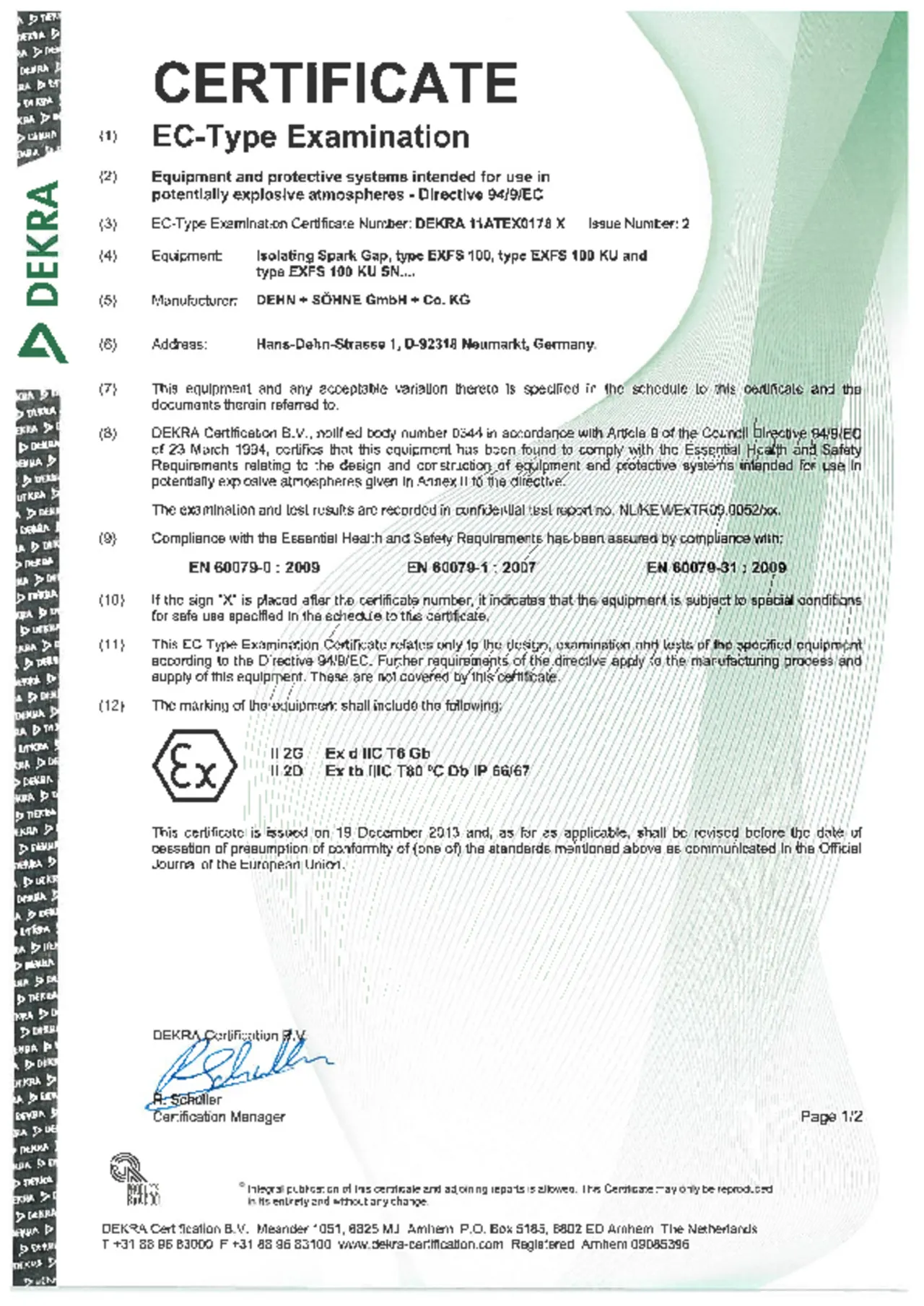

Certifications ATEX DEKRA 11ATEX0178 X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz II 2 G Ex db IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières II 2 D Ex tb IIIC T80 °C Db IP 66/67

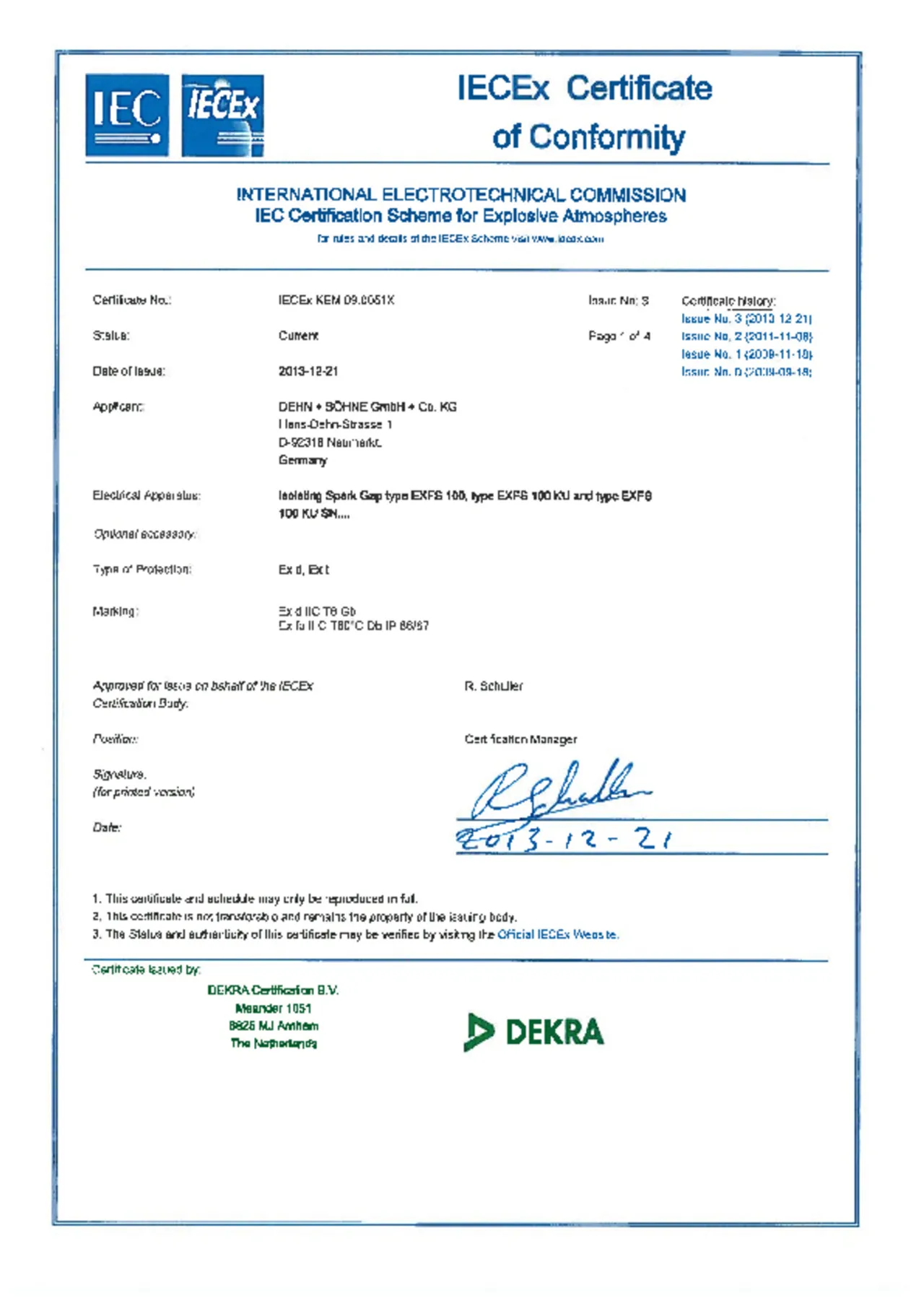

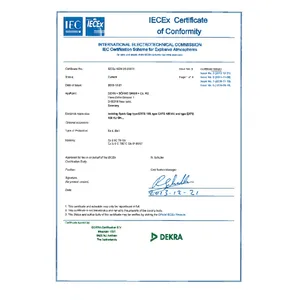

Certifications CEIEx CEIEx KEM 09.0051X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz Ex db IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières Ex tb IIIC T80° C Db IP 66/67
Certifications Inmetro TÜV 17.0698 X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz Ex db IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières Ex tb IIIC T80 °C Db IP 66/67

Artikel 923100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

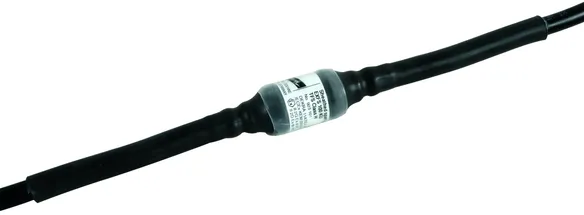

EXFS 100 KU

Éclateur de ligne Ex avec câbles de raccordement pour le montage en aérien ou en souterrain ; entouré d'une couche étanche ; peut être raccourci pour réaliser de longueurs des câbles courtes.

1 Produkt

Art.-Nr. 923101 EXFS 100 KU

GTIN 4013364108332, Zolltarifnr. (EU): 85369095, Bruttogewicht: 2.14 kg, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 923101.stp

      Sie müssen angemeldet sein um 923101.stp herunterzuladen.

      Login
    • 923101.igs

      Sie müssen angemeldet sein um 923101.igs herunterzuladen.

      Login
    • 923101.jt

      Sie müssen angemeldet sein um 923101.jt herunterzuladen.

      Login
    • 923101.dwg

      Sie müssen angemeldet sein um 923101.dwg herunterzuladen.

      Login
    • 923101m_E.dxf

      Sie müssen angemeldet sein um 923101m_E.dxf herunterzuladen.

      Login
EXFS 100 KU éclateur isolé, conforme aux normes NF EN 62561-3
Pour le raccordement équipotentiel conforme à la norme foudre NF EN 62305-3,
pour une utilisation dans les zones ATEX 1 ou 21
Certifié IECEx/ATEX (2014/34EU)
Certification Ex :
IEC / EN 60079 : Gas II 2G EX d IIC T6
IEC / EN 61241: Dust II 2D Ex tD A21 IP67 T 80°C
Courant de foudre (10/350) : 100kA
Courant de décharge (8/20) : 100kA
Tension d'amorçage impulsionnelle : <= 1,25 kV
Tension d'amorçage à 50 Hz : <= 0,5 kV
Tension nominal à 50 Hz : <= 250 V
IP67

produit : DEHN
Type: EXFS 100 KU
Référence: 923101
ou équivalent

Zertifikate



Technische Daten

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3 oui
Courant de choc foudre (10/350 µs) (Iimp ) 100 kA
Classe de tenue au courant de foudre H
Tension assignée de choc d'amorçage (Ur imp ) ≤ 1,25 kV
Indice de protection IP 67
Certifications Inmetro
Certifications ATEX DEKRA 11ATEX0178 X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz II 2 G Ex d IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières II 2 D Ex tb IIIC T80 °C Db IP 66/67
Certifications CEIEx CEIEx KEM 09.0051X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz Ex d IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières Ex tb IIIC T80°C Db IP 66/67
Certifications Inmetro TÜV 17.0698 X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz Ex db IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières Ex tb IIIC T80 °C Db IP 66/67

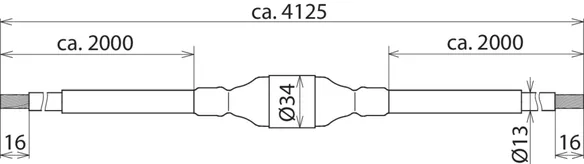

Longueur de câble 2x env. 2000 mm
