EXFS L / EXFS KU

Pour le raccordement/la mise à la terre indirecte d’éléments d’installation isolés en exploitation normale lors d’un impact de foudre
Version conforme à l'équilibrage de potentiel pour la protection contre la foudre selon la norme NF EN 62305 pour les zones à risque d'explosion (zone 2)
Enveloppe en zinc moulé sous pression avec calotte en matière plastique et un raccordement conducteur flexible

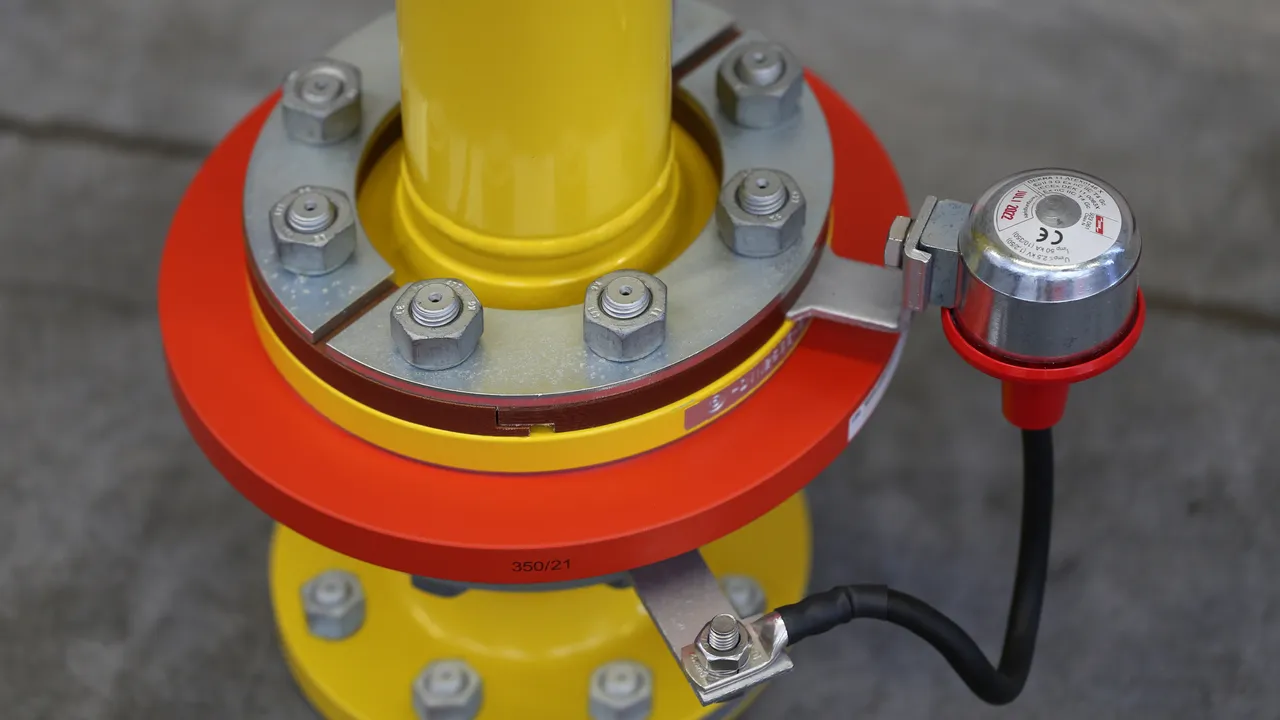

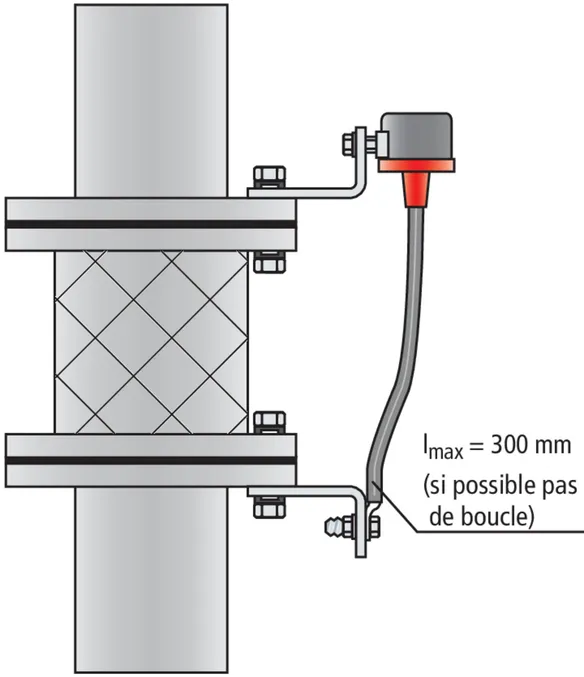

Pour le pontage de pièces d'isolement, de flasques d'isolement etc. sur des segments de tuyaux protégés cathodiquement contre la corrosion
Résistant à de fortes décharges
Certification selon spécification ATEX 2014/34/EU et CEIEx

Details

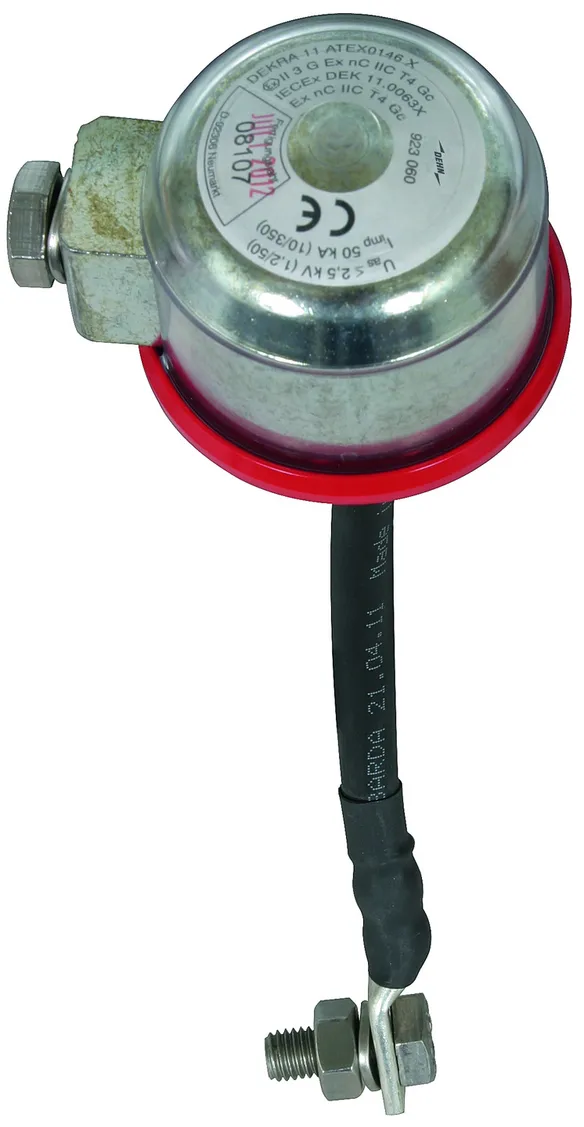

EXFS L

Éclateur de ligne Ex pour le montage en surface.

3 Produkte

Art.-Nr. 923060 EXFS L100

GTIN 4013364038899, Zolltarifnr. (EU): 85369095, Bruttogewicht: 805.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

EXFS L éclateur isolé, conforme aux normes NF EN 62561-3
Pour le raccordement équipotentiel conforme à la norme foudre NF EN 62305-3,
pour une utilisation dans les zones ATEX 1 ou 21
Certifié IECEx/ATEX (2014/34EU)
Certification Ex :
IEC / EN 60079 : Gas II 2G EX d IIC T6
IEC / EN 61241: Dust II 2D Ex tD A21 IP67 T 80°C
Courant de foudre (10/350) : 50kA
Courant de décharge (8/20) : 100kA
Tension d'amorçage impulsionnelle : <= 2,5 kV
Tension d'amorçage à 50 Hz : <= 1,2 kV
Longueur de câble: 100 mm
Bride : 20-130 mm

produit : DEHN
Type: EXFS L100
Référence: 923060
ou équivalent

Zertifikate

Technische Daten

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Indice de protection	IP 54

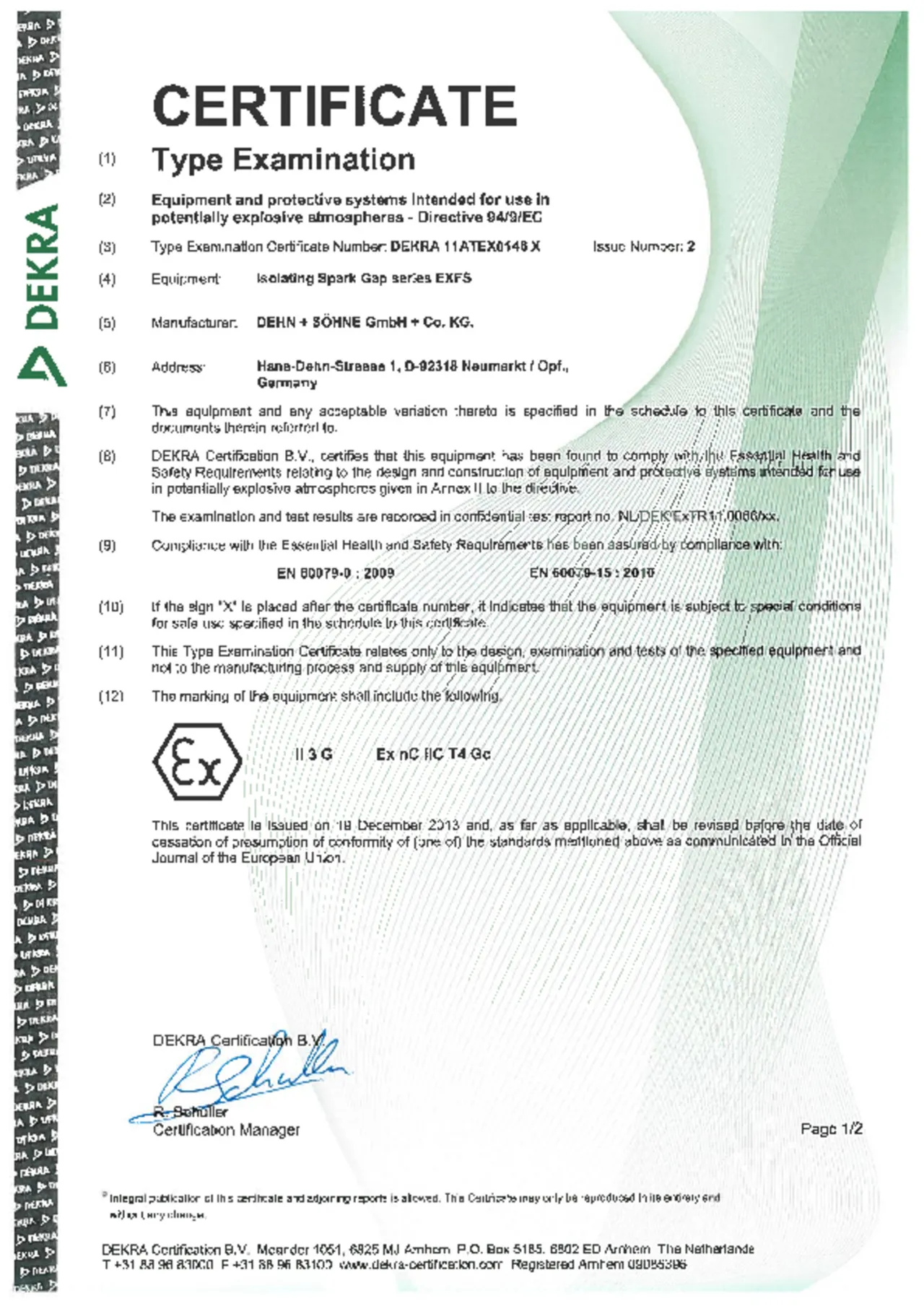

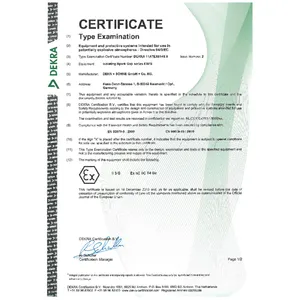

Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc

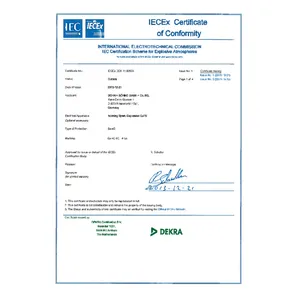

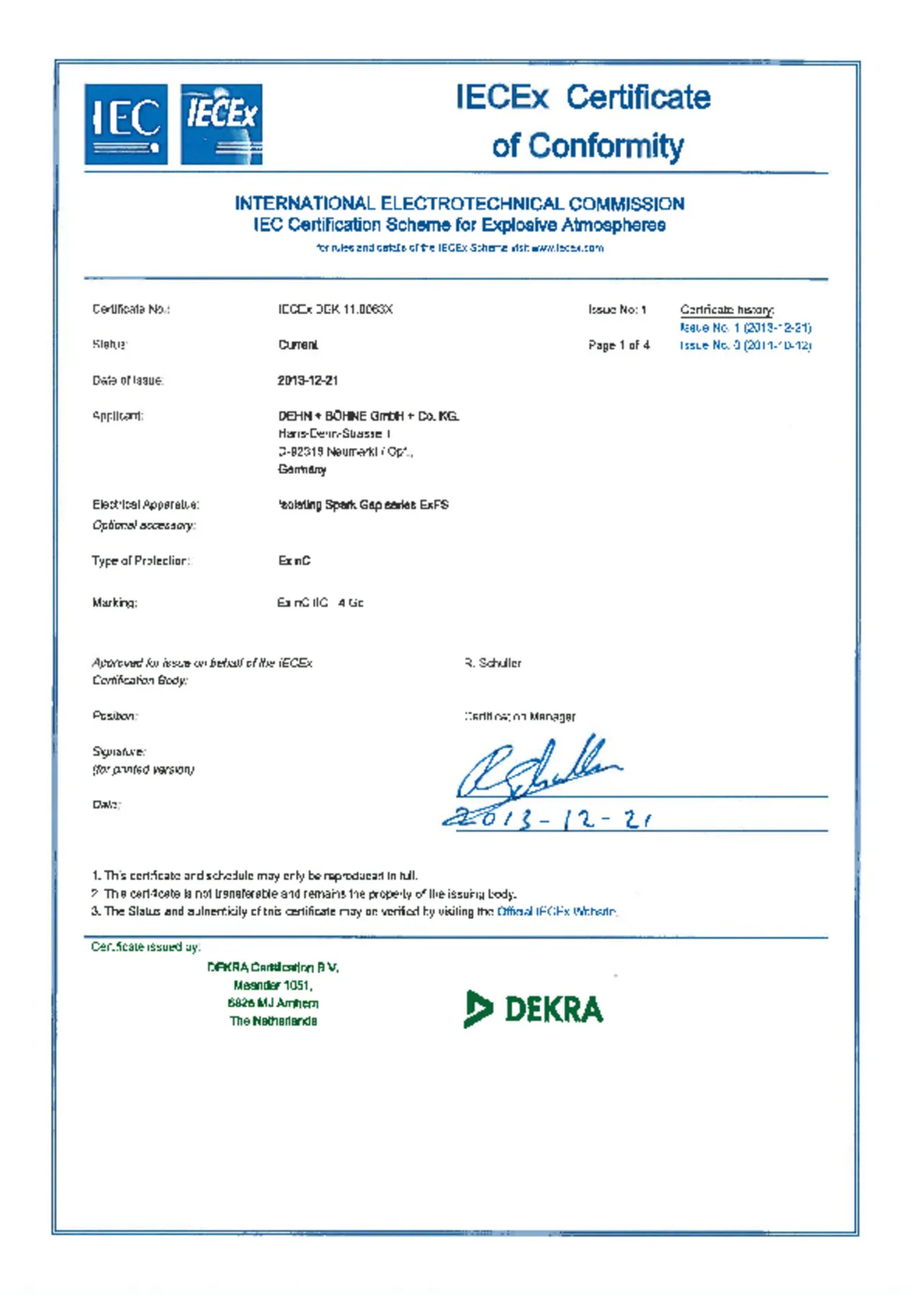

Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur de câble	100 mm

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension alternative permanente assignée (50 Hz) (U_wAC )	300 V
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Température d'utilisation (T_U )	-20 °C ... +80 °C
Plage de température ambiante destiné à être utilisé dans des zones dangereuses	-20 °C ... +60 °C
Indice de protection	IP 54
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur du boîtier	90 mm
Diamètre du boîtier	63 mm
Matériau du boîtier	zinc moulé sous pression, matière plastique
Raccordement au boîtier	H01N2-D 25 mm² avec cosse de câble et vis/écrou M10
Longueur de câble	100 mm
Approprié pour taille de flasques	20-130 mm
Caractéristiques techniques supplémentaires :	--------------------
– Courant nominal de décharge (8/20 µs) (I_n )	100 kA
– Tension alternative d'amorçage (50 Hz) (U_aw )	≤ 1,2 kV

Artikel 923060 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923060 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 923061 EXFS L200

GTIN 4013364038905, Zolltarifnr. (EU): 85369095, Bruttogewicht: 830.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

EXFS L éclateur isolé, conforme aux normes NF EN 62561-3
Pour le raccordement équipotentiel conforme à la norme foudre NF EN 62305-3,
pour une utilisation dans les zones ATEX 1 ou 21
Certifié IECEx/ATEX (2014/34EU)
Certification Ex :
IEC / EN 60079 : Gas II 2G EX d IIC T6
IEC / EN 61241: Dust II 2D Ex tD A21 IP67 T 80°C
Courant de foudre (10/350) : 50kA
Courant de décharge (8/20) : 100kA
Tension d'amorçage impulsionnelle : <= 2,5 kV
Tension d'amorçage à 50 Hz : <= 1,2 kV
Longueur de câble: 200 mm
Bride : 120-130 mm

produit : DEHN
Type: EXFS L200
Référence: 923061
ou équivalent

Zertifikate

Technische Daten

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Indice de protection	IP 54
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur de câble	200 mm

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension alternative permanente assignée (50 Hz) (U_wAC )	300 V
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Température d'utilisation (T_U )	-20 °C ... +80 °C
Plage de température ambiante destiné à être utilisé dans des zones dangereuses	-20 °C ... +60 °C
Indice de protection	IP 54
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur du boîtier	90 mm
Diamètre du boîtier	63 mm
Matériau du boîtier	zinc moulé sous pression, matière plastique
Raccordement au boîtier	H01N2-D 25 mm² avec cosse de câble et vis/écrou M10
Longueur de câble	200 mm
Approprié pour taille de flasques	120-230 mm
Caractéristiques techniques supplémentaires :	--------------------
– Courant nominal de décharge (8/20 µs) (I_n )	100 kA
– Tension alternative d'amorçage (50 Hz) (U_aw )	≤ 1,2 kV

Artikel 923061 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923061 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 923062 EXFS L300

GTIN 4013364038912, Zolltarifnr. (EU): 85369095, Bruttogewicht: 861.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

EXFS L éclateur isolé, conforme aux normes NF EN 62561-3
Pour le raccordement équipotentiel conforme à la norme foudre NF EN 62305-3,
pour une utilisation dans les zones ATEX 1 ou 21
Certifié IECEx/ATEX (2014/34EU)
Certification Ex :
IEC / EN 60079 : Gas II 2G EX d IIC T6
IEC / EN 61241: Dust II 2D Ex tD A21 IP67 T 80°C
Courant de foudre (10/350) : 50kA
Courant de décharge (8/20) : 100kA
Tension d'amorçage impulsionnelle : <= 2,5 kV
Tension d'amorçage à 50 Hz : <= 1,2 kV
Longueur de câble: 300 mm
Bride : 220-320 mm

produit : DEHN
Type: EXFS L300
Référence: 923062
ou équivalent

Zertifikate

Technische Daten

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Indice de protection	IP 54
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur de câble	300 mm

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension alternative permanente assignée (50 Hz) (U_wAC )	300 V
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Température d'utilisation (T_U )	-20 °C ... +80 °C
Plage de température ambiante destiné à être utilisé dans des zones dangereuses	-20 °C ... +60 °C
Indice de protection	IP 54
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur du boîtier	90 mm
Diamètre du boîtier	63 mm
Matériau du boîtier	zinc moulé sous pression, matière plastique
Raccordement au boîtier	H01N2-D 25 mm² avec cosse de câble et vis/écrou M10
Longueur de câble	300 mm
Approprié pour taille de flasques	220-320 mm
Caractéristiques techniques supplémentaires :	--------------------
– Courant nominal de décharge (8/20 µs) (I_n )	100 kA
– Tension alternative d'amorçage (50 Hz) (U_aw )	≤ 1,2 kV

Artikel 923062 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923062 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

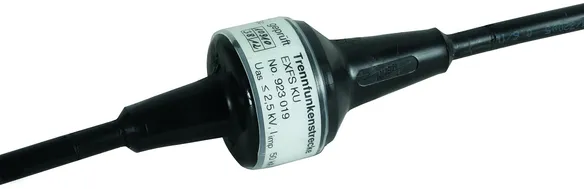

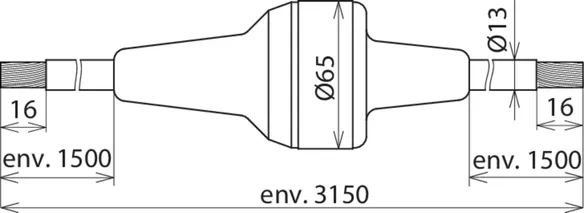

EXFS KU

Éclateur de ligne Ex avec câbles de raccordement pour le montage en aérien ou en souterrain ; entouré d'une couche étanche ; peut être raccourci pour réaliser de longueurs des câbles courtes.

1 Produkt

Art.-Nr. 923019 EXFS KU

GTIN 4013364033177, Zolltarifnr. (EU): 85369095, Bruttogewicht: 1.72 kg, VPE: 1.00 pièce(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

produit : DEHN
Type: EXFS KU
Référence: 923019
ou équivalent

Zertifikate

Technische Daten

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Indice de protection	IP 67
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur de câble	2x env. 1500 mm

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	50 kA
Classe de tenue au courant de foudre	N
Tension alternative permanente assignée (50 Hz) (U_wAC )	300 V
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 2,5 kV
Température d'utilisation (T_U )	-20 °C ... +80 °C
Plage de température ambiante destiné à être utilisé dans des zones dangereuses	-20 °C ... +60 °C
Indice de protection	IP 67
Certifications ATEX	DEKRA 11ATEX0146 X
Sigle Ex selon EN 60079-0 et EN 60079-15 : gaz	II 3 G Ex nC IIC T4 Gc
Certifications CEIEx	CEIEx DEK 11.0063X
Sigle Ex selon EN 60079	Ex nC IIC T4 Gc
Longueur du boîtier	90 mm
Diamètre du boîtier	63 mm
Matériau du boîtier	zinc moulé sous pression, matière plastique
Raccordement au boîtier	NYY-J-1x25 mm²
Longueur de câble	2x env. 1500 mm
Caractéristiques techniques supplémentaires :	--------------------
– Courant nominal de décharge (8/20 µs) (I_n )	100 kA
– Tension alternative d'amorçage (50 Hz) (U_aw )	≤ 1,2 kV

Artikel 923019 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923019 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Results for products (0)

Results for content (0)

EXFS L / EXFS KU

Details

EXFS L

Art.-Nr. 923060 EXFS L100

Artikel 923060 wurde zum Merkzettel hinzugefügt.

Artikel 923060 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 923061 EXFS L200

Artikel 923061 wurde zum Merkzettel hinzugefügt.

Artikel 923061 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 923062 EXFS L300

Artikel 923062 wurde zum Merkzettel hinzugefügt.

Artikel 923062 wurde zum Warenkorb hinzugefügt.

EXFS KU

Art.-Nr. 923019 EXFS KU

Artikel 923019 wurde zum Merkzettel hinzugefügt.

Artikel 923019 wurde zum Warenkorb hinzugefügt.

EXFS L / EXFS KU

Details

EXFS L

Art.-Nr. 923060 EXFS L100

Sie müssen angemeldet sein um 923060.stp herunterzuladen.

Sie müssen angemeldet sein um 923060.igs herunterzuladen.

Sie müssen angemeldet sein um 923060.jt herunterzuladen.

Sie müssen angemeldet sein um 923060.dwg herunterzuladen.

Sie müssen angemeldet sein um 923060m_D.dxf herunterzuladen.

Artikel 923060 wurde zum Merkzettel hinzugefügt.

Artikel 923060 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 923061 EXFS L200

Sie müssen angemeldet sein um 923061.stp herunterzuladen.

Sie müssen angemeldet sein um 923061.igs herunterzuladen.

Sie müssen angemeldet sein um 923061.jt herunterzuladen.

Sie müssen angemeldet sein um 923061.dwg herunterzuladen.

Sie müssen angemeldet sein um 923060m_D.dxf herunterzuladen.

Artikel 923061 wurde zum Merkzettel hinzugefügt.

Artikel 923061 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 923062 EXFS L300

Sie müssen angemeldet sein um 923062.stp herunterzuladen.

Sie müssen angemeldet sein um 923062.igs herunterzuladen.

Sie müssen angemeldet sein um 923062.jt herunterzuladen.

Sie müssen angemeldet sein um 923062.dwg herunterzuladen.

Sie müssen angemeldet sein um 923060m_D.dxf herunterzuladen.

Artikel 923062 wurde zum Merkzettel hinzugefügt.

Artikel 923062 wurde zum Warenkorb hinzugefügt.

EXFS KU

Art.-Nr. 923019 EXFS KU

Sie müssen angemeldet sein um 923019.stp herunterzuladen.

Sie müssen angemeldet sein um 923019.igs herunterzuladen.

Sie müssen angemeldet sein um 923019.jt herunterzuladen.

Sie müssen angemeldet sein um 923019.dwg herunterzuladen.

Sie müssen angemeldet sein um 923019m_E.dxf herunterzuladen.

Artikel 923019 wurde zum Merkzettel hinzugefügt.

Artikel 923019 wurde zum Warenkorb hinzugefügt.
