Eléments pour bâtiments avec toiture en chaume
:quality(98)/www.elvatec.ch/store/f/34366612/HDVORSCHAU/240000a1_16-9.jpg)
:quality(98)/www.elvatec.ch/store/f/34366612/HDVORSCHAU/240000a1_16-9.jpg)

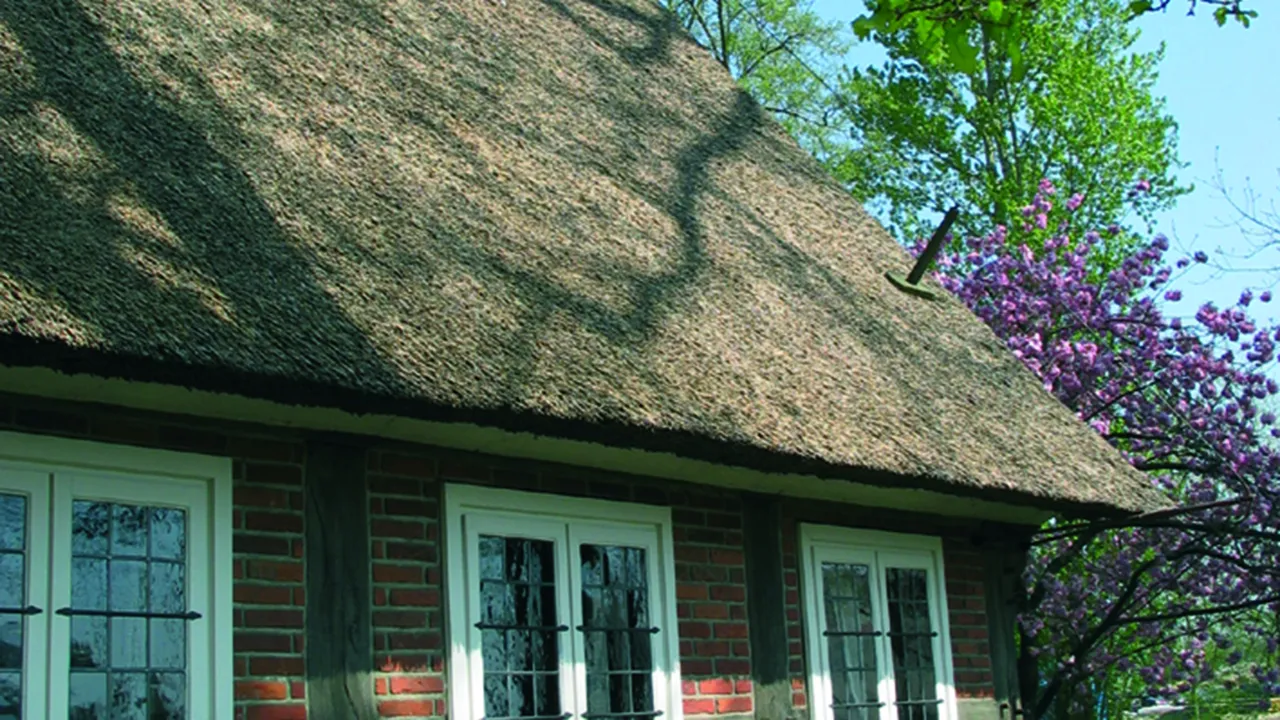

Les pointes de capture sur les toitures en chaume, en paille ou en roseau doivent être installées de façon isolée, par ex. sur des supports isolés. Certaines distances entre la chaume et les gouttières sont à respecter.
Pour les conducteurs le long de la faîtière il faut prévoir une largeur d'env. 15 m, les conducteurs de descente nécessitent une largeur d'env. 10 m sans supports supplémentaires. Les supports de serrage doivent être fixés à la construction du toit (contre-lattis et entretoises) avec boulons et rondelles.

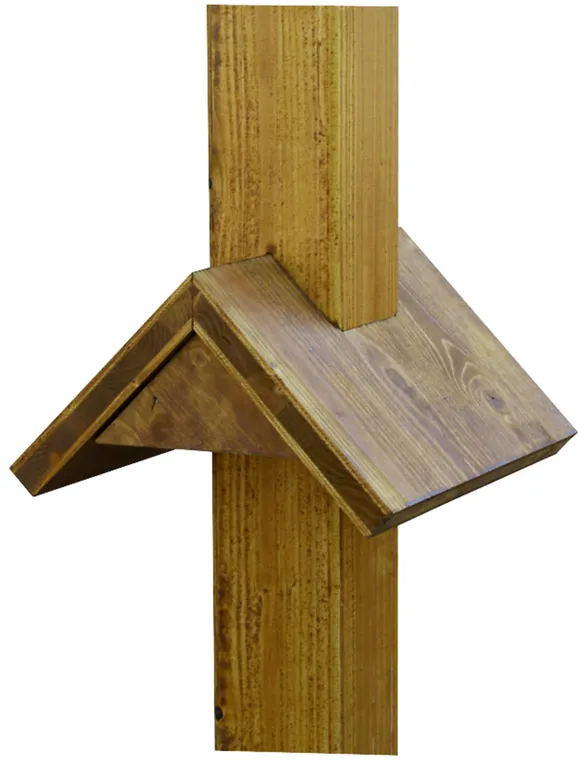

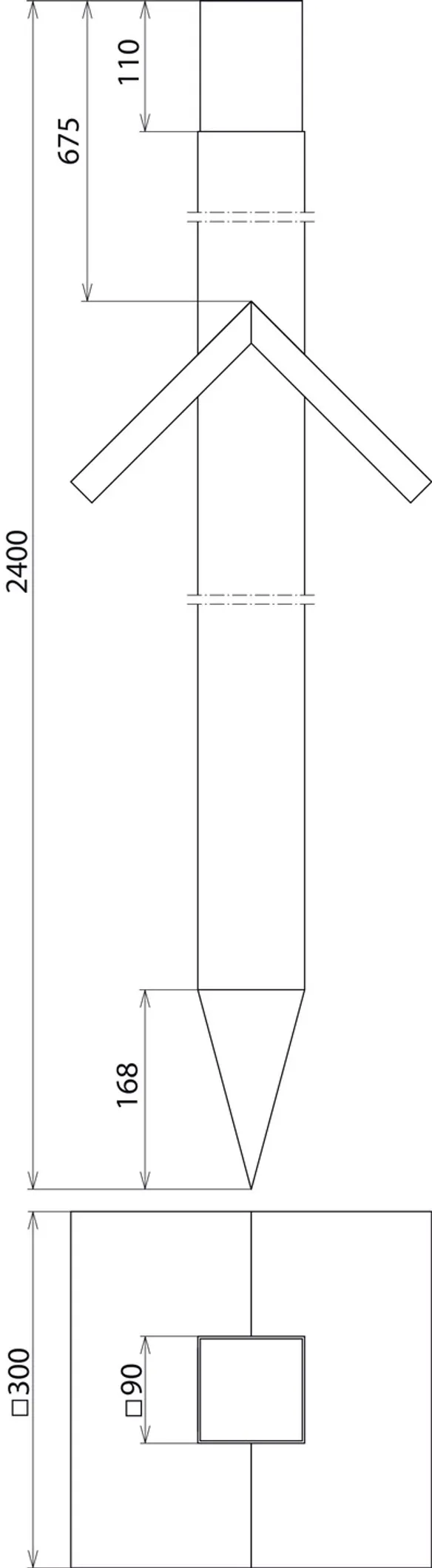

Art.-Nr. 145241 HP 90X90 2400 EHI
GTIN 4013364022584, Zolltarifnr. (EU): 44219999, Bruttogewicht: 52.00 kg, VPE: 1.00 pièce(s)
Abbildungen
:quality(98)/www.elvatec.ch/store/f/34366621/HDVORSCHAU/145241.jpg)
:quality(98)/www.elvatec.ch/store/f/34366621/HDVORSCHAU/145241.jpg)
:quality(98)/www.elvatec.ch/store/f/34366622/HDVORSCHAU/145241m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/34366622/HDVORSCHAU/145241m_D.jpg)
Technische Daten
| Matériau | bois de chène (imprégné) |
| Dimensions (l x l x h) | 90 x 90 x 2400 mm |

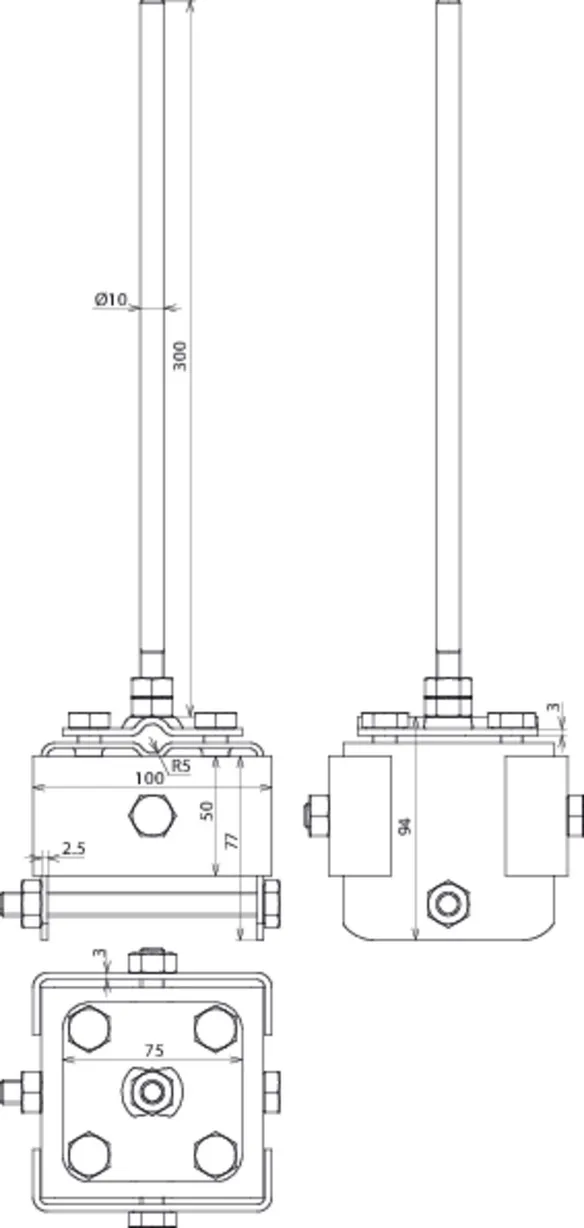

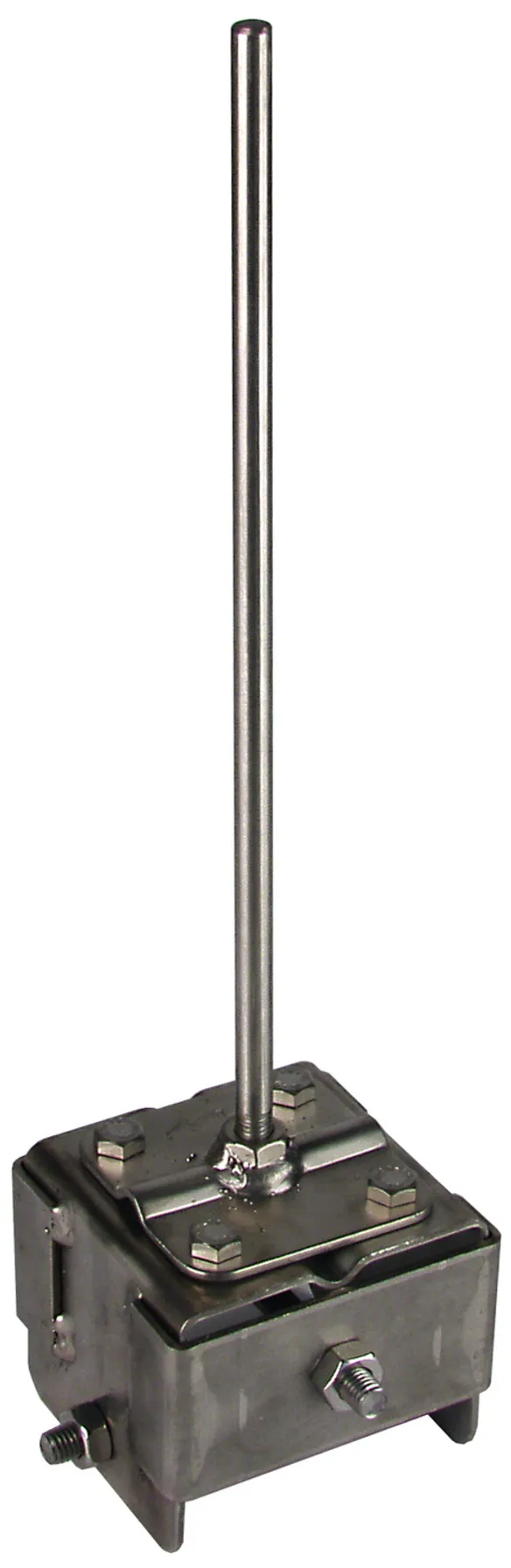

Art.-Nr. 146309 SPK 100X100 FSP10 300 7.10 V2A
GTIN 4013364072398, Zolltarifnr. (EU): 85389099, Bruttogewicht: 864.20 g, VPE: 1.00 pièce(s)
:quality(98)/www.elvatec.ch/store/f/34366633/HDVORSCHAU/146309.jpg)
:quality(98)/www.elvatec.ch/store/f/34366633/HDVORSCHAU/146309.jpg)
:quality(98)/www.elvatec.ch/store/f/34366634/HDVORSCHAU/146309m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/34366634/HDVORSCHAU/146309m_D.jpg)

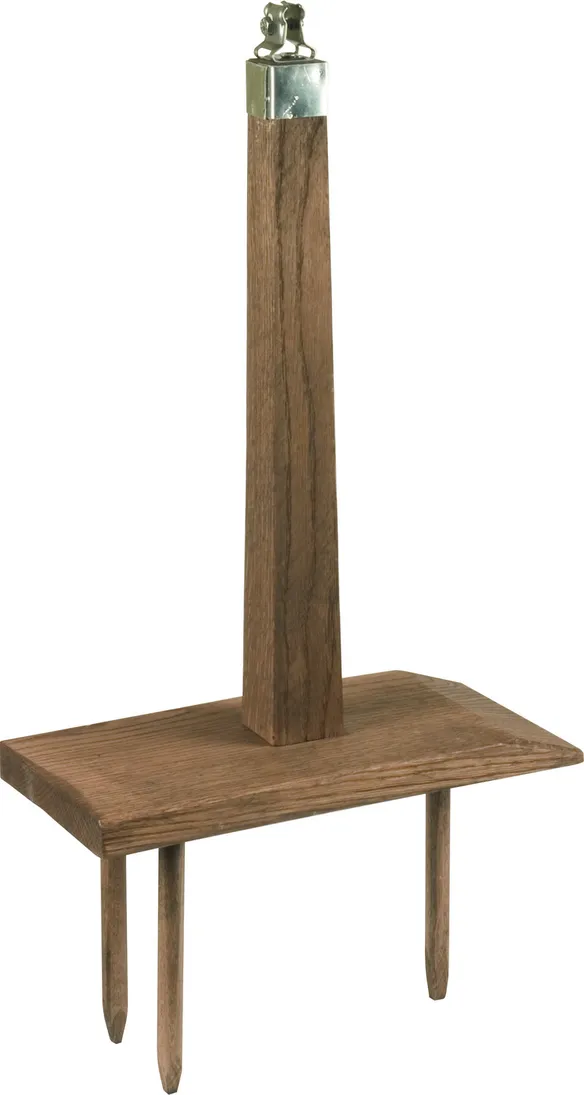

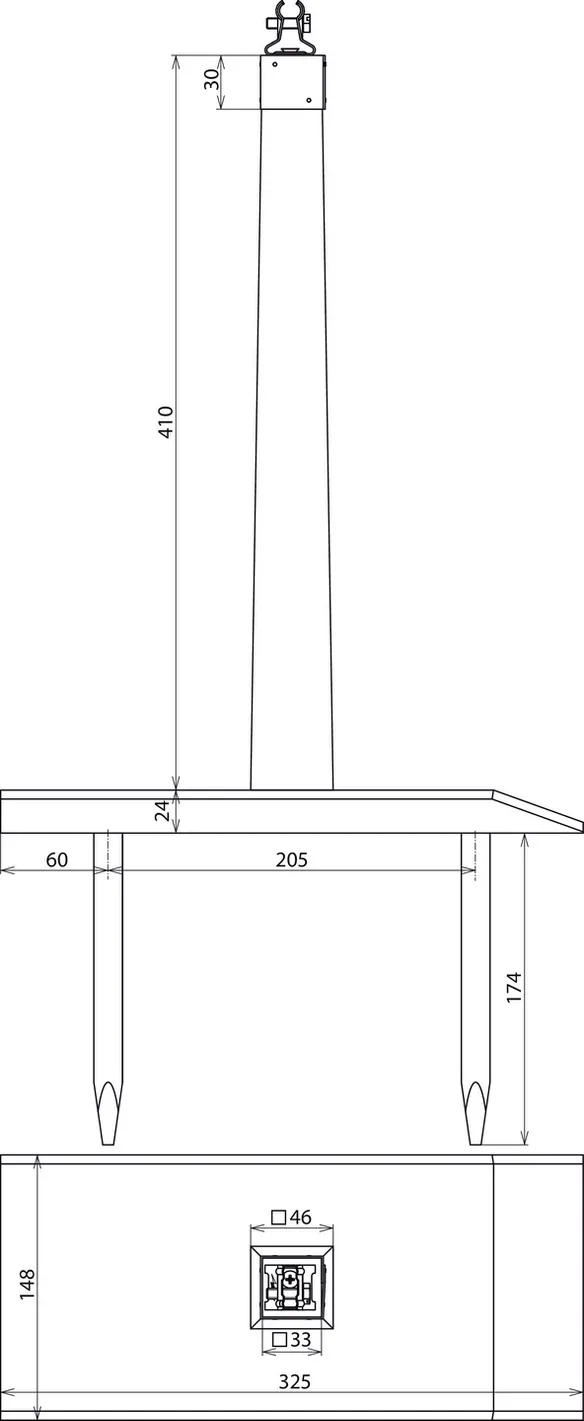

Art.-Nr. 240000 DLS 6.10 134X300X598 EHI
GTIN 4013364022614, Zolltarifnr. (EU): 44219999, Bruttogewicht: 1.50 kg, VPE: 1.00 pièce(s)
:quality(98)/www.elvatec.ch/store/f/34366644/HDVORSCHAU/240000.jpg)
:quality(98)/www.elvatec.ch/store/f/34366644/HDVORSCHAU/240000.jpg)
:quality(98)/www.elvatec.ch/store/f/34366645/HDVORSCHAU/240000m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/34366645/HDVORSCHAU/240000m_D.jpg)
Technische Daten
| Matériau | bois de chène (imprégné) |
| Dimensions (l x l x h) | 134 x 300 x 598 mm |
| Conducteur rd | 6-10 mm |

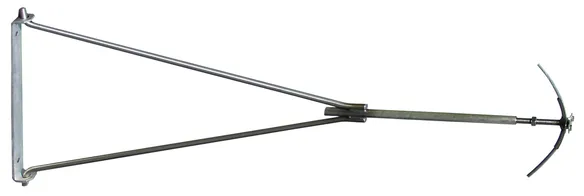

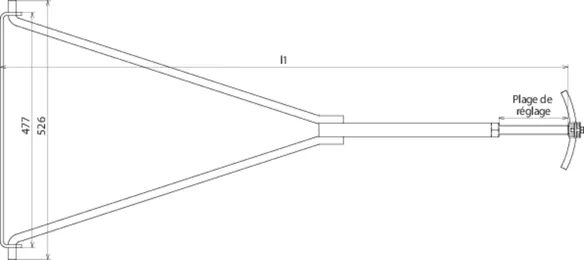

Art.-Nr. 239000 TS 7.10 V1.0 1.15M STTZN
GTIN 4013364022621, Zolltarifnr. (EU): 85389099, Bruttogewicht: 4.70 kg, VPE: 1.00 pièce(s)
:quality(98)/www.elvatec.ch/store/f/34366655/HDVORSCHAU/239009.jpg)
:quality(98)/www.elvatec.ch/store/f/34366655/HDVORSCHAU/239009.jpg)
:quality(98)/www.elvatec.ch/store/f/34366656/HDVORSCHAU/239000m_F.jpg)
:quality(98)/www.elvatec.ch/store/f/34366656/HDVORSCHAU/239000m_F.jpg)
Technische Daten
| Matériau | St/tZn |
| Plage de réglage (l1) | 1,05-1,20 m |
| Conducteur rd | 7-10 mm |
Art.-Nr. 239001 TS 7.10 V1.25 1.40M STTZN
GTIN 4013364022638, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.17 kg, VPE: 1.00 pièce(s)
:quality(98)/www.elvatec.ch/store/f/34366664/HDVORSCHAU/239009.jpg)
:quality(98)/www.elvatec.ch/store/f/34366664/HDVORSCHAU/239009.jpg)
:quality(98)/www.elvatec.ch/store/f/34366665/HDVORSCHAU/239000m_F.jpg)
:quality(98)/www.elvatec.ch/store/f/34366665/HDVORSCHAU/239000m_F.jpg)
Technische Daten
| Matériau | St/tZn |
| Plage de réglage (l1) | 1,40-1,55 m |
| Conducteur rd | 7-10 mm |
Art.-Nr. 239009 TS 7.10 V1.25 1.55M V2A
GTIN 4013364072350, Zolltarifnr. (EU): 85389099, Bruttogewicht: 4.04 kg, VPE: 1.00 pièce(s)
:quality(98)/www.elvatec.ch/store/f/34366673/HDVORSCHAU/239009.jpg)
:quality(98)/www.elvatec.ch/store/f/34366673/HDVORSCHAU/239009.jpg)
:quality(98)/www.elvatec.ch/store/f/34366674/HDVORSCHAU/239000m_F.jpg)
:quality(98)/www.elvatec.ch/store/f/34366674/HDVORSCHAU/239000m_F.jpg)
Technische Daten
| Matériau | INOX |
| Plage de réglage (l1) | 1,25-1,55 m |
| Conducteur rd | 7-10 mm |
Art.-Nr. 239019 TS 7.10 V1.45 1.75M V2A
GTIN 4013364093560, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.20 kg, VPE: 1.00 pièce(s)
:quality(98)/www.elvatec.ch/store/f/34366682/HDVORSCHAU/239009.jpg)
:quality(98)/www.elvatec.ch/store/f/34366682/HDVORSCHAU/239009.jpg)
:quality(98)/www.elvatec.ch/store/f/34366683/HDVORSCHAU/239000m_F.jpg)
:quality(98)/www.elvatec.ch/store/f/34366683/HDVORSCHAU/239000m_F.jpg)
Technische Daten
| Matériau | INOX |
| Plage de réglage (l1) | 1,45-1,75 m |
| Conducteur rd | 7-10 mm |

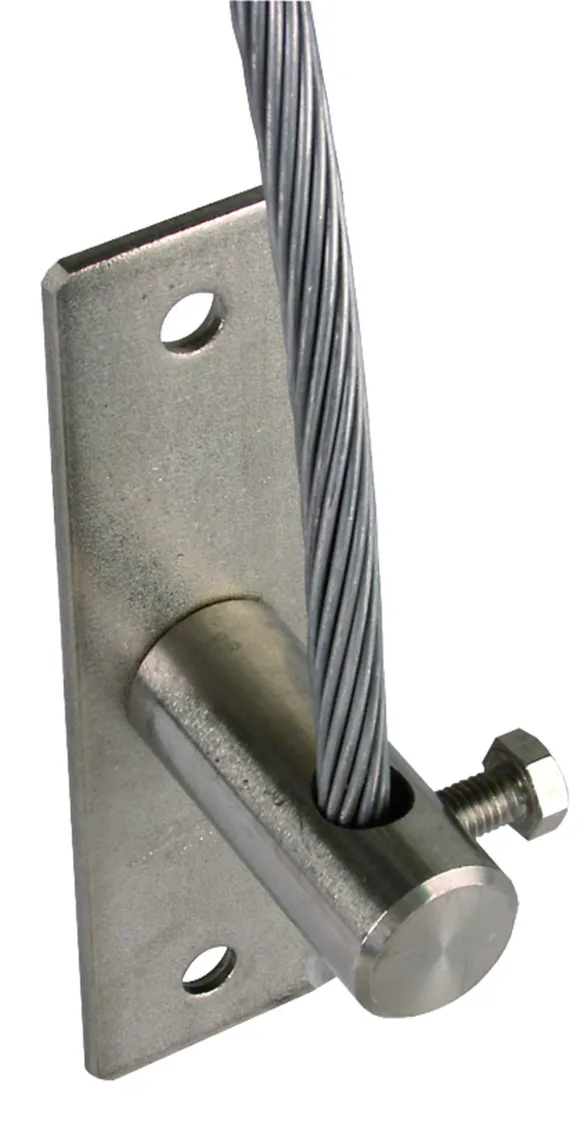

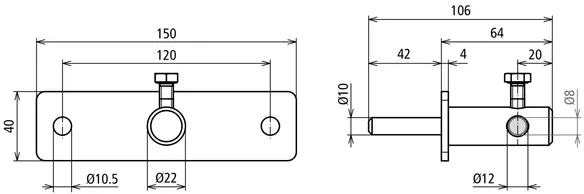

Art.-Nr. 241009 ASK 8 150 40 2XB10.5 V2A
GTIN 4013364072985, Zolltarifnr. (EU): 85389099, Bruttogewicht: 383.21 g, VPE: 20.00 pièce(s)
:quality(98)/www.elvatec.ch/store/f/34366693/HDVORSCHAU/241009.jpg)
:quality(98)/www.elvatec.ch/store/f/34366693/HDVORSCHAU/241009.jpg)
:quality(98)/www.elvatec.ch/store/f/34366694/HDVORSCHAU/241009m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/34366694/HDVORSCHAU/241009m_D.jpg)
Technische Daten
| Matériau | INOX |
| Dimensions (l x l x p) | 150 x 40 x 6 mm |
| Conducteur rd | 8 mm |
