Raccords en parallèle pour les zones à risque d'explosion 1/21, 2/21

Raccord en parallèle avec rondelle Grower pour la connexion/le raccordement de conducteurs ronds dans les zones à risque d'explosion 1/22, 2/22. Les bornes sont protégées contre un desserage intempestif selon NF EN 62305-3, annexe 2.

Pour les mêmes diamètres ou diamètres différents (petit)

1 Produkt

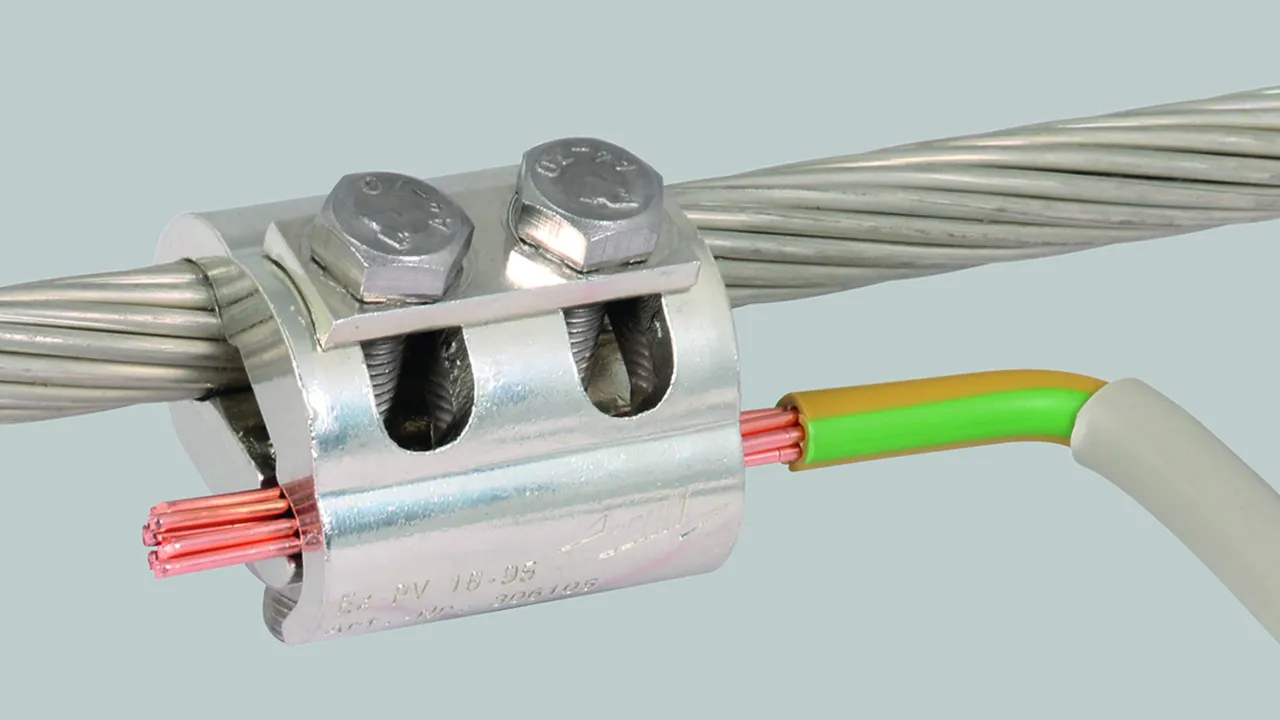

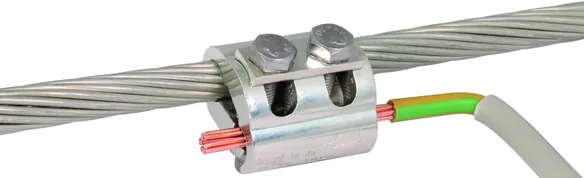

Art.-Nr. 306105 PV 5.12.5 SKM8X45 GSG CUGALSN

GTIN 4013364269125, Zolltarifnr. (EU): 85369095, Bruttogewicht: 250.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 306105.stp

      Sie müssen angemeldet sein um 306105.stp herunterzuladen.

      Login
    • 306105.igs

      Sie müssen angemeldet sein um 306105.igs herunterzuladen.

      Login
    • 306105.jt

      Sie müssen angemeldet sein um 306105.jt herunterzuladen.

      Login
    • 306105.dwg

      Sie müssen angemeldet sein um 306105.dwg herunterzuladen.

      Login

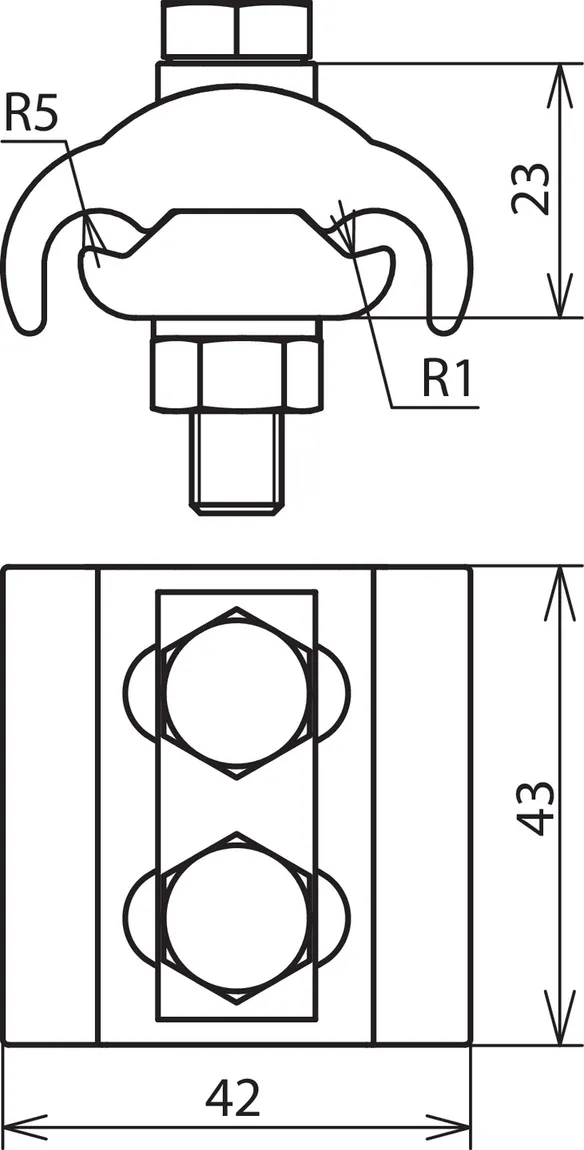

    • 306105m_D.dxf

      Sie müssen angemeldet sein um 306105m_D.dxf herunterzuladen.

      Login
Parallelverb. pour différent Seildurchm. grand Cu / gal Sn
Connecteur parallèle pour créer un système d'égalisation de potentiel dans une atmosphère explosive. Étincelle d'allumage testée pour une utilisation dans des atmosphères potentiellement explosives Ex-zone 1 et 2 (gaz du groupe d'explosion IIC) et ex-zones 21 et 22 (poussières). Grande version, pour différents diamètres de câble, avec bague de ferder et deux vis anti-desserrage selon DIN EN 62305-3, supplément 2.
Matériau - borne: Cu/gal Sn
Plage de serrage rd/rd: 5-12,5 mm
Plage de serrage (multi-brins / câble): 16-95 mm2
Normes: en référence à la norme NF EN 62561-1

produit : DEHN
Type: PV 5.12.5 SKM8X45 GSG CUGALSN
Référence: 306105
ou équivalent

Zertifikate



Technische Daten

Matériau - borne Cu/gal Sn
Plage de serrage rd/rd 5-12,5 mm
Plage de serrage (multi-brins / câble) 16-95 mm2
Courant de choc de foudre (10/350 μs) sans étincelles 25 kA
Courant de court-circuit (50 Hz) (0,1 s) sans étincelles 1,65 kA
Normes en référence à la norme NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Artikel 306105 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306105 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pour les mêmes diamètres ou diamètres différents (grand)

1 Produkt

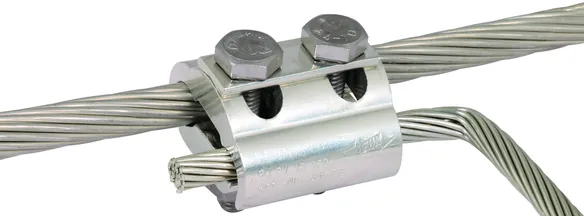

Art.-Nr. 306106 PV 5.16 SKM10X50 GSG CUGALSN

GTIN 4013364269149, Zolltarifnr. (EU): 85369095, Bruttogewicht: 424.40 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 306106.stp

      Sie müssen angemeldet sein um 306106.stp herunterzuladen.

      Login
    • 306106.igs

      Sie müssen angemeldet sein um 306106.igs herunterzuladen.

      Login
    • 306106.jt

      Sie müssen angemeldet sein um 306106.jt herunterzuladen.

      Login
    • 306106.dwg

      Sie müssen angemeldet sein um 306106.dwg herunterzuladen.

      Login

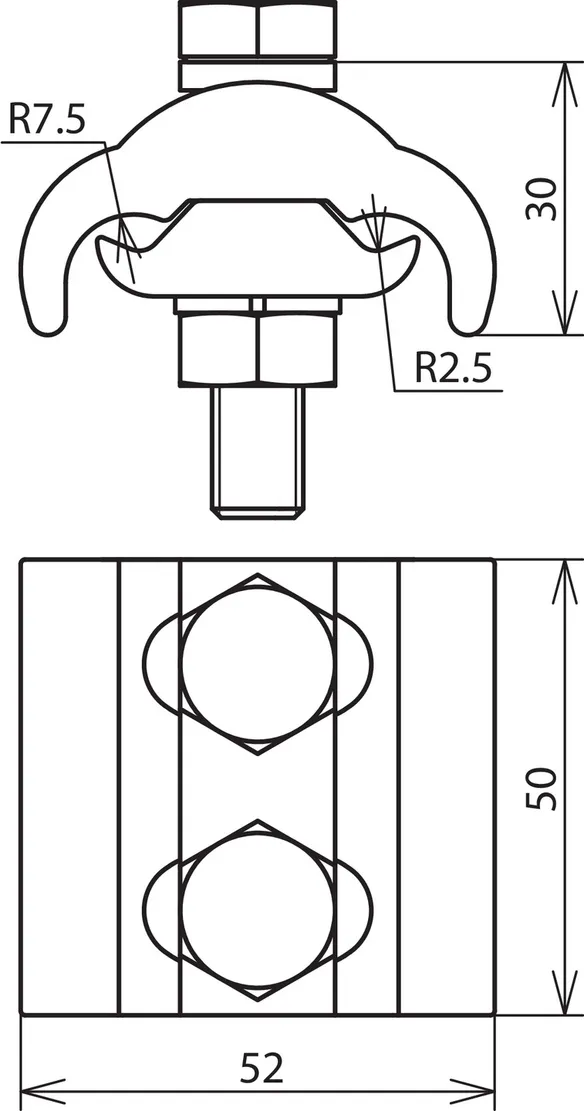

    • 306106m_D.dxf

      Sie müssen angemeldet sein um 306106m_D.dxf herunterzuladen.

      Login
Parallelverb. pour différent Seildurchm. grand Cu / gal Sn
Connecteur parallèle pour créer un système d'égalisation de potentiel dans une atmosphère explosive. Étincelle d'allumage testée pour une utilisation dans des atmosphères potentiellement explosives Ex-zone 1 et 2 (gaz du groupe d'explosion IIC) et ex-zones 21 et 22 (poussières). Grande version, pour différents diamètres de câble, avec bague de ferder et deux vis anti-desserrage selon DIN EN 62305-3, supplément 2.
Matériau - borne: Cu/gal Sn
Plage de serrage rd/rd: 5-16 mm
Plage de serrage (multi-brins / câble): 16-150 mm2
Normes: en référence à la norme NF EN 62561-1

produit : DEHN
Type: PV 5.16 SKM10X50 GSG CUGALSN
Référence: 306106
ou équivalent

Zertifikate



Technische Daten

Matériau - borne Cu/gal Sn
Plage de serrage rd/rd 5-16 mm
Plage de serrage (multi-brins / câble) 16-150 mm2
Courant de choc de foudre (10/350 μs) sans étincelles 25 kA
Courant de court-circuit (50 Hz) (0,1 s) sans étincelles 1,65 kA
Normes en référence à la norme NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.
