Support écarteur pour antennes omnidirectionnelles

Pour différentes applications radio, on utilise des antennes ayant une caractéristique de rayonnement de 360°. De telles antennes à rayonnement circulaire sont aussi connues sur le marché sous le terme anglais de « Omnidirectional Antennas » (antennes omnidirectionnelles). Dans la pratique, les applications typiques des antennes omnidirectionnelles sont: radio en circuit fermé, réseaux de sécurité et parfois réseaux GSM. L’application dans des réseaux GSM n’est utilisée qu'en cas de faibles perturbations radio ou de faible trafic radio.

On observera que pour les antennes omnidirectionnelles les structures métalliques situées dans les environs proches ont une influence négative sur leur caractéristique de rayonnement, c'est à dire qu’elles atténuent
le signal. Plus ces structures sont éloignées de ces antennes et moins elles influencent leur caractéristique de rayonnement. Afin de pouvoir juger de quelle manière et à partir de quelles dimensions les stuctures métalliques voisines ont une influence sur la caractéristique de rayonnement des antennes, DEHN + SÖHNE en collaboration avec l’entreprise Kathrein de Rosenheim ont éffectué des mesures.

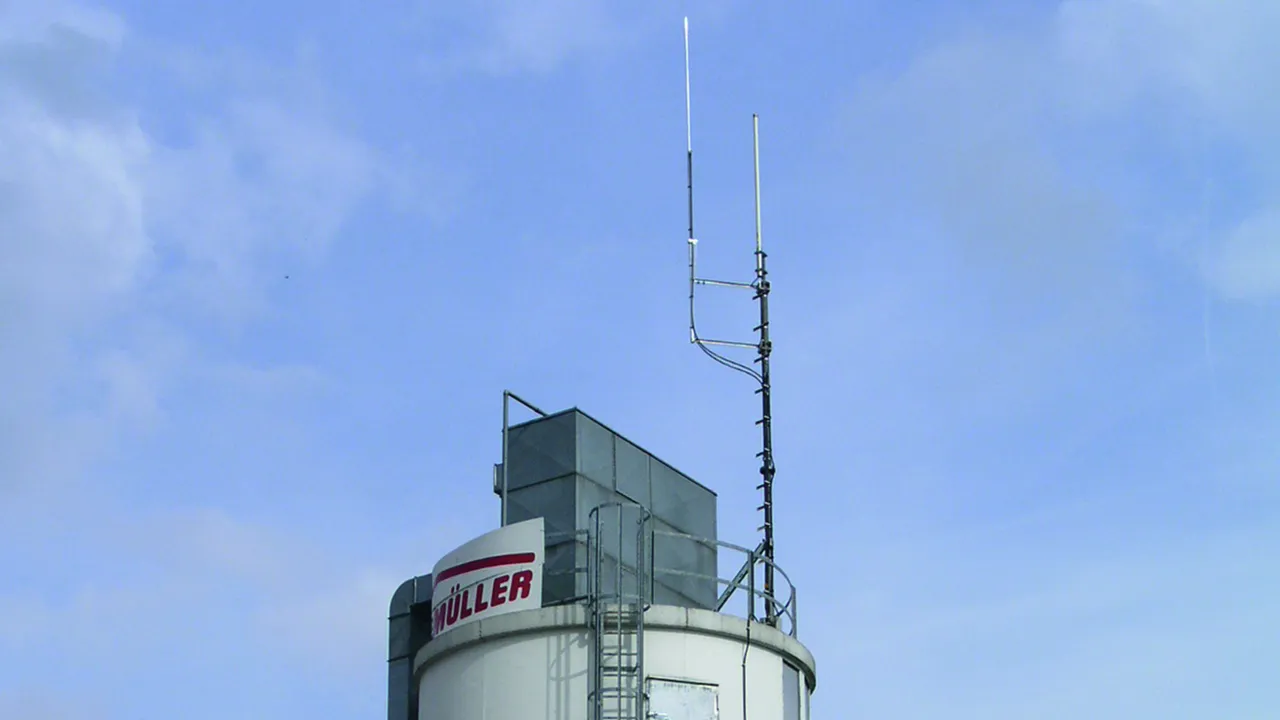

Lors de l’installation de dispositifs de capture isolés sur les antennes omnidirectionnelles, on veillera à ce qu’une pointe captrice isolée couvre l’antenne à protéger sous un angle de protection suffisant. De plus on veillera à ce qu'une distance de séparation s suffisante soit respectée.

Details

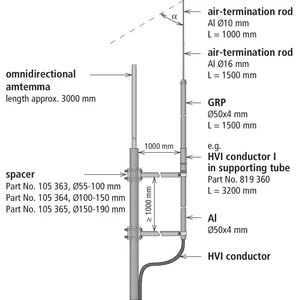

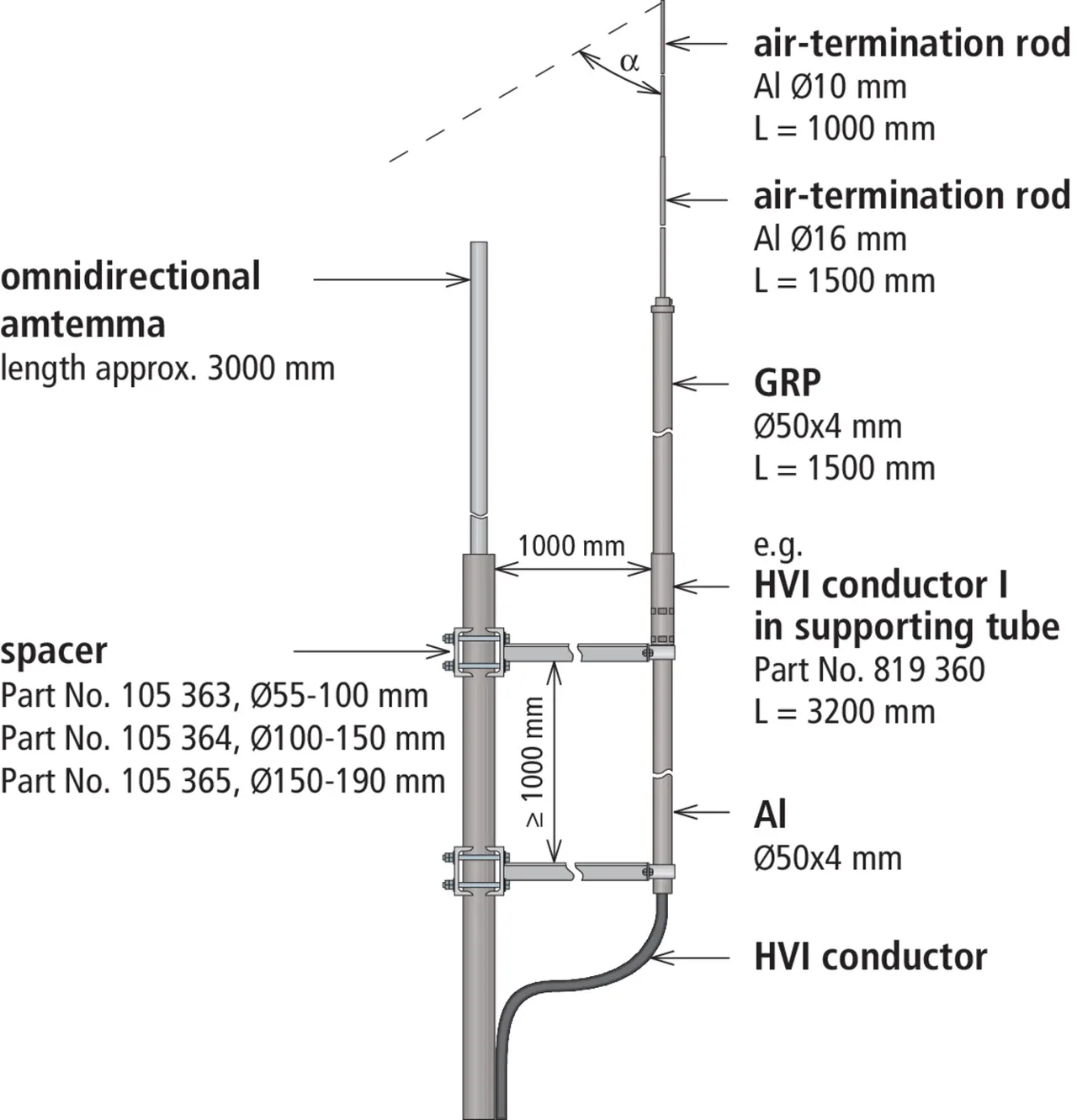

Fig. 2 : exemple d’une structure pour une antenne omnidirectionnelle de 3000 mm de longueur
lorem ipsum

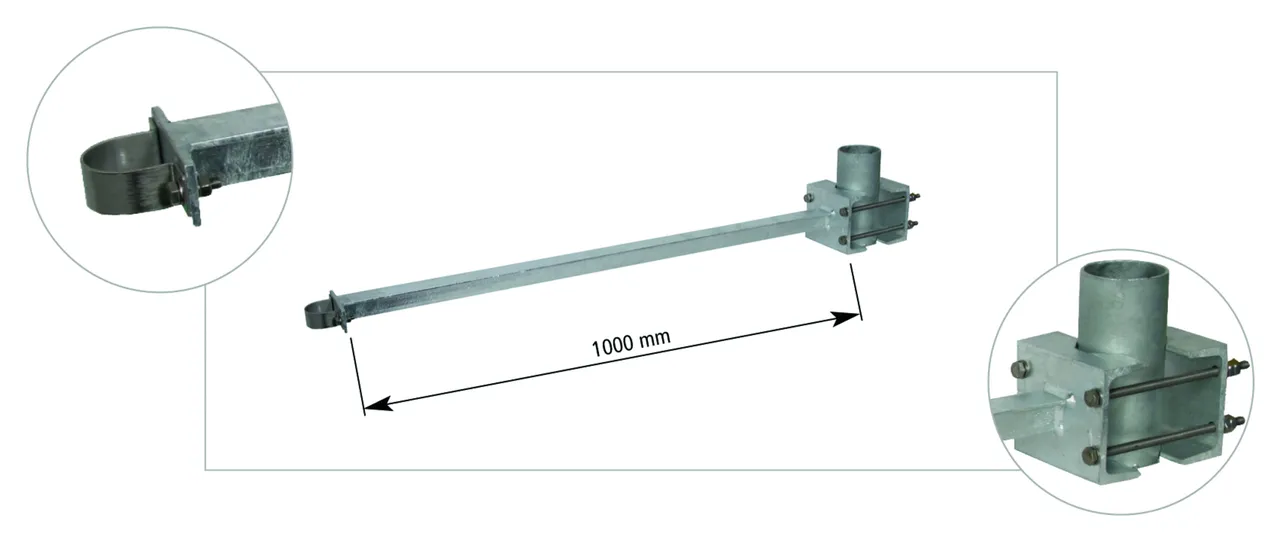

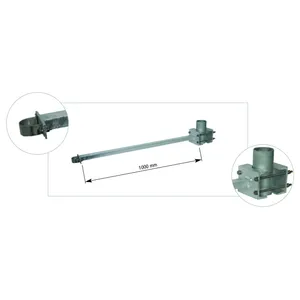

Fig. 3 : support écarteur – représentation en détail
lorem ipsum

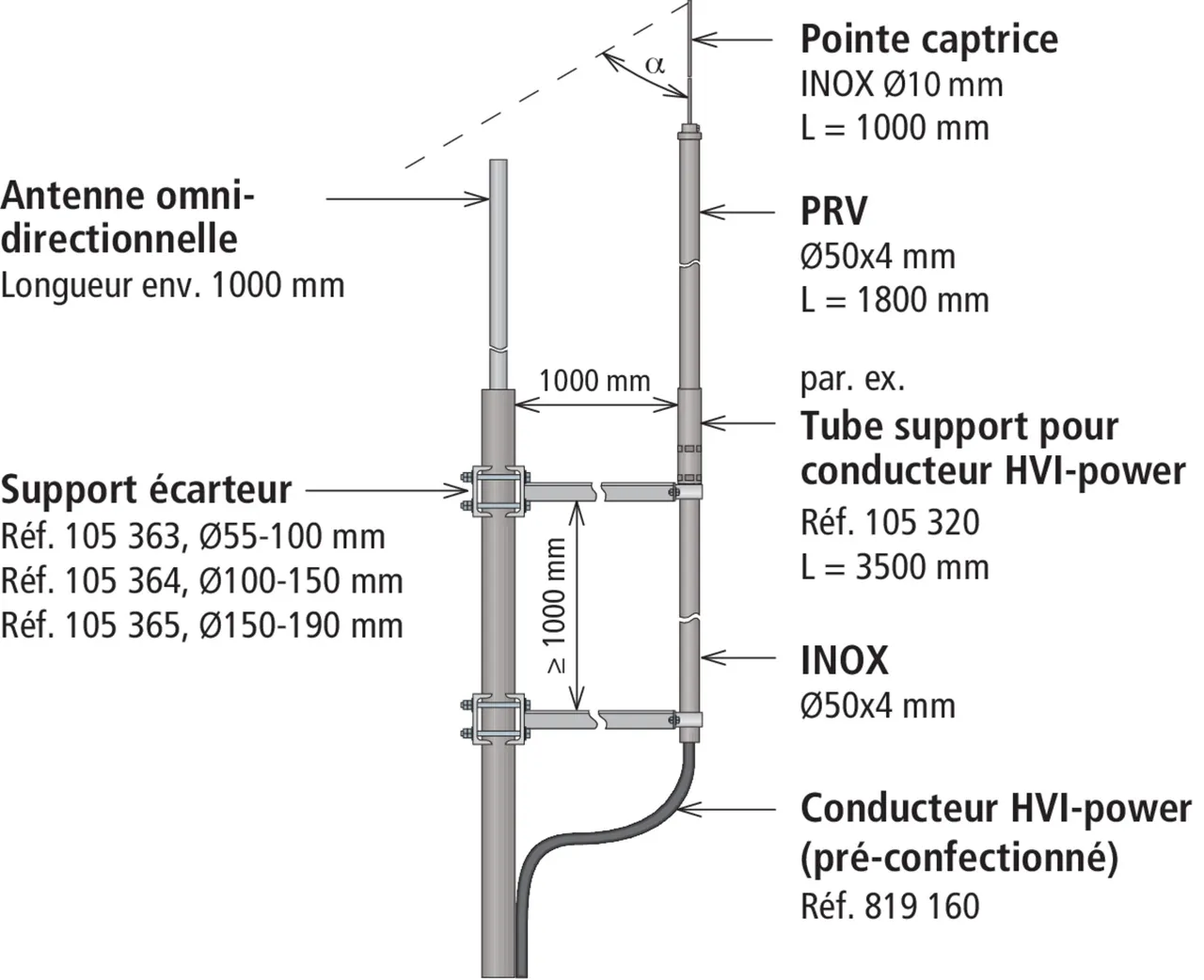

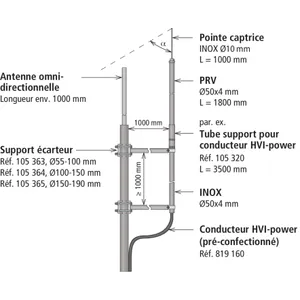

Fig. 1 : exemple d’une structure pour une antenne omnidirectionnelle de 1000 mm de longueur
lorem ipsum

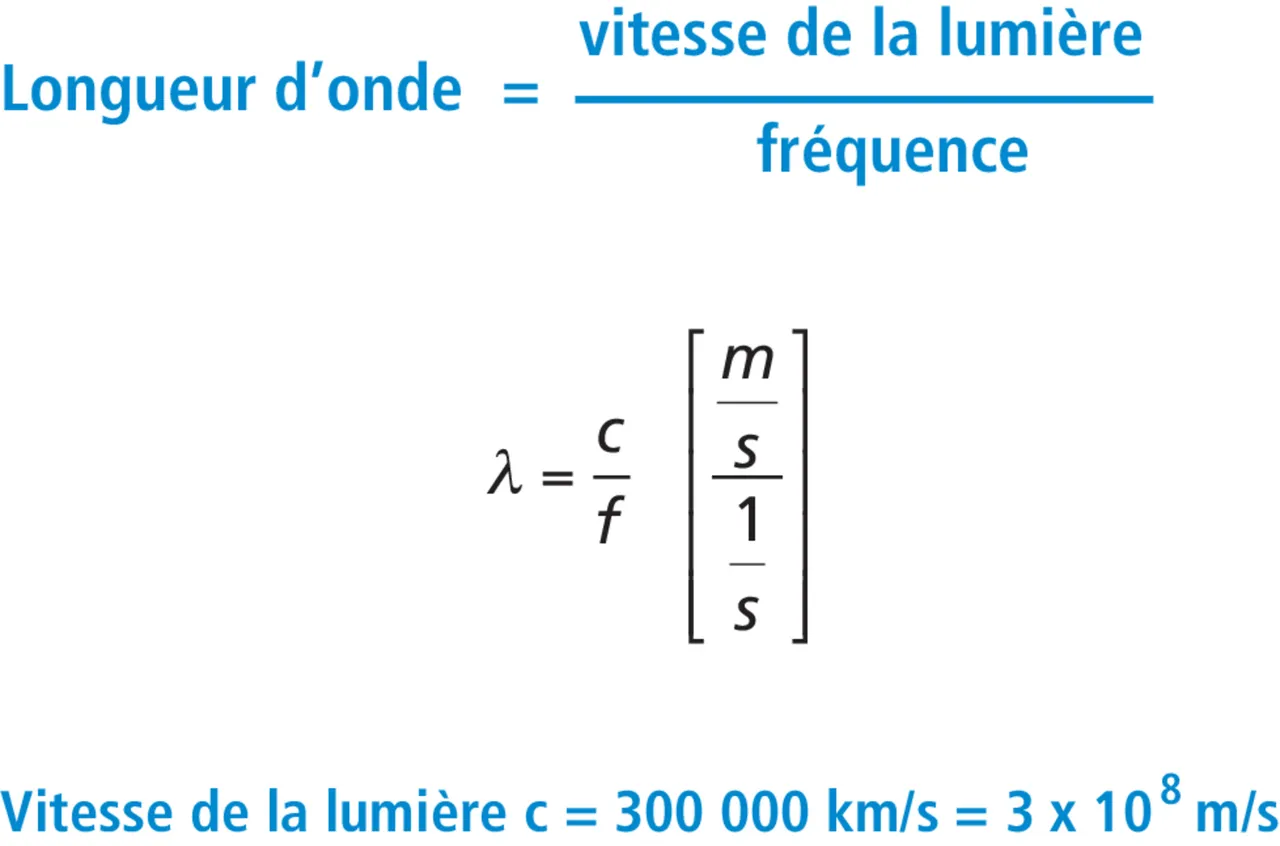

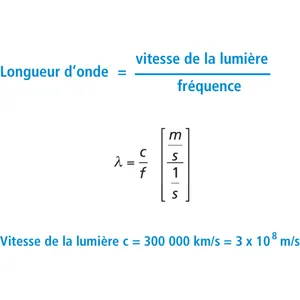

Calcul de la longueur d’onde
lorem ipsum

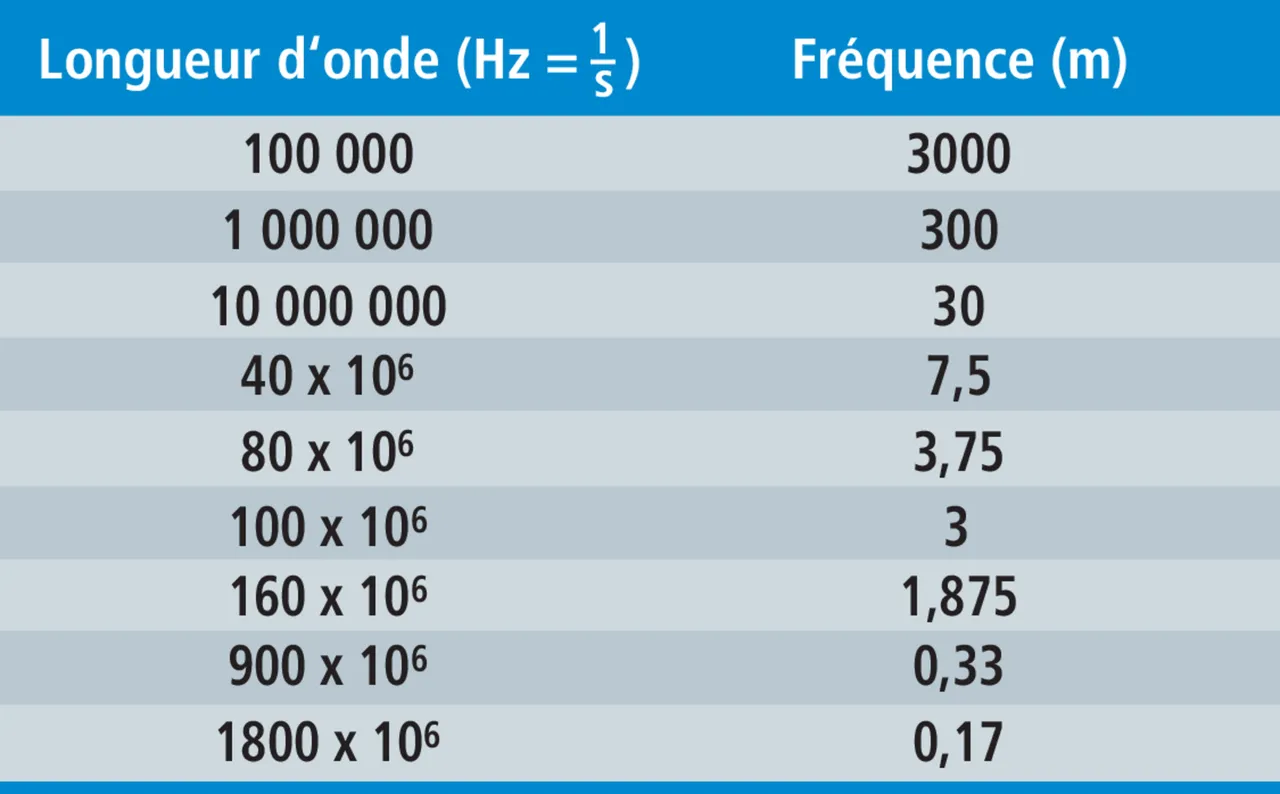

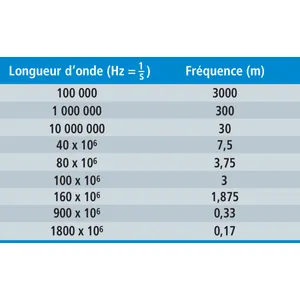

Tableau synoptique
lorem ipsum

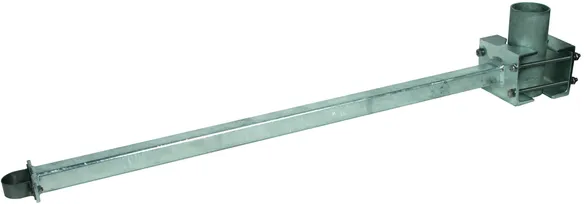

Support écarteur pour tubes supports DEHNiso-Combi avec conducteur HVI monté intérieurement et / ou extérieurement au mât d'antenne.

3 Produkte

Art.-Nr. 105363 AH D50 1000 D55.100 STTZN

GTIN 4013364106031, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.87 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105363.stp

      Sie müssen angemeldet sein um 105363.stp herunterzuladen.

      Login
    • 105363.igs

      Sie müssen angemeldet sein um 105363.igs herunterzuladen.

      Login
    • 105363.jt

      Sie müssen angemeldet sein um 105363.jt herunterzuladen.

      Login
    • 105363.dwg

      Sie müssen angemeldet sein um 105363.dwg herunterzuladen.

      Login
    • 105363m_D.dxf

      Sie müssen angemeldet sein um 105363m_D.dxf herunterzuladen.

      Login

Matériau - support / tube carré: St/tZn
Plage de serrage (Ø mât): 55-100 mm
Plage de serrage - tube support: 50 mm
Longueur - pièce d'écartement: 1000 mm
Dimensions: 140 x 120 x 55 mm

produit : DEHN
Type: AH D50 1000 D55.100 STTZN
Référence: 105363
ou équivalent



Technische Daten

Matériau - support / tube carré St/tZn
Plage de serrage (Ø mât) 55-100 mm
Plage de serrage - tube support 50 mm
Longueur - pièce d'écartement 1000 mm

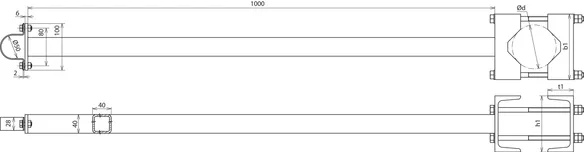

Dimensions (l1 x l1 x p1) 140 x 120 x 55 mm

Artikel 105363 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105363 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105364 AH D50 1000 D100.150 STTZN

GTIN 4013364106048, Zolltarifnr. (EU): 85389099, Bruttogewicht: 10.85 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105364.stp

      Sie müssen angemeldet sein um 105364.stp herunterzuladen.

      Login
    • 105364.igs

      Sie müssen angemeldet sein um 105364.igs herunterzuladen.

      Login
    • 105364.jt

      Sie müssen angemeldet sein um 105364.jt herunterzuladen.

      Login
    • 105364.dwg

      Sie müssen angemeldet sein um 105364.dwg herunterzuladen.

      Login
    • 105363m_D.dxf

      Sie müssen angemeldet sein um 105363m_D.dxf herunterzuladen.

      Login

Matériau - support / tube carré: St/tZn
Plage de serrage (Ø mât): 100-150 mm
Plage de serrage - tube support: 50 mm
Longueur - pièce d'écartement: 1000 mm
Dimensions: 190 x 140 x 60 mm

produit : DEHN
Type: AH D50 1000 D100.150 STTZN
Référence: 105364
ou équivalent



Technische Daten

Matériau - support / tube carré St/tZn
Plage de serrage (Ø mât) 100-150 mm
Plage de serrage - tube support 50 mm
Longueur - pièce d'écartement 1000 mm
Dimensions (l1 x l1 x p1) 190 x 140 x 60 mm

Artikel 105364 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105364 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 105365 AH D50 1000 D150.190 STTZN

GTIN 4013364106055, Zolltarifnr. (EU): 85389099, Bruttogewicht: 14.63 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 105365.stp

      Sie müssen angemeldet sein um 105365.stp herunterzuladen.

      Login
    • 105365.igs

      Sie müssen angemeldet sein um 105365.igs herunterzuladen.

      Login
    • 105365.jt

      Sie müssen angemeldet sein um 105365.jt herunterzuladen.

      Login
    • 105365.dwg

      Sie müssen angemeldet sein um 105365.dwg herunterzuladen.

      Login
    • 105363m_D.dxf

      Sie müssen angemeldet sein um 105363m_D.dxf herunterzuladen.

      Login

Matériau - support / tube carré: St/tZn
Plage de serrage (Ø mât): 150-190 mm
Plage de serrage - tube support: 50 mm
Longueur - pièce d'écartement: 1000 mm
Dimensions: 230 x 180 x 70 mm

produit : DEHN
Type: AH D50 1000 D150.190 STTZN
Référence: 105365
ou équivalent



Technische Daten

Matériau - support / tube carré St/tZn
Plage de serrage (Ø mât) 150-190 mm
Plage de serrage - tube support 50 mm
Longueur - pièce d'écartement 1000 mm
Dimensions (l1 x l1 x p1) 230 x 180 x 70 mm
