Mâts de capture pour conducteur HVI light des toits plats

Mât de capture complet avec 4 plaques de raccordement pour le conducteur HVI light et set de fixation pour le montage du conducteur au mât de capture.
Avec adaptation à la pente du toit jusqu’à 10° max
Les plots béton (poids 17 kg) et les plaques de protection sont à commander séparément.

Mât de capture 30 pour conducteur HVI light SET I hauteur totale 2300 mm

1 Produkt

Art.-Nr. 819282 FM D30 L2300 DBS R320 GFK AL STTZN

GTIN 4013364252073, Zolltarifnr. (EU): 85389099, Bruttogewicht: 4.73 kg, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 819282.stp

      Sie müssen angemeldet sein um 819282.stp herunterzuladen.

      Login
    • 819282.igs

      Sie müssen angemeldet sein um 819282.igs herunterzuladen.

      Login
    • 819282.jt

      Sie müssen angemeldet sein um 819282.jt herunterzuladen.

      Login
    • 819282.dwg

      Sie müssen angemeldet sein um 819282.dwg herunterzuladen.

      Login
    • 819282m_D.dxf

      Sie müssen angemeldet sein um 819282m_D.dxf herunterzuladen.

      Login
Mâts de capture pour conducteur HVI light sur toits plats
complets avec 4 plaques de raccordement pour le
conducteur HVI light et set de fixation pour le montage
du conducteur sur le mât de capture.
Pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige isolante en matière plastique à renfort de verre (PRV)
Tube Ø30 mm
Facteur de matériel km = 0,7
couleur gris clair, résistante aux UV
Mâts de capture dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Adaptation à l’inclinaison du toit de jusqu’à 10° max.

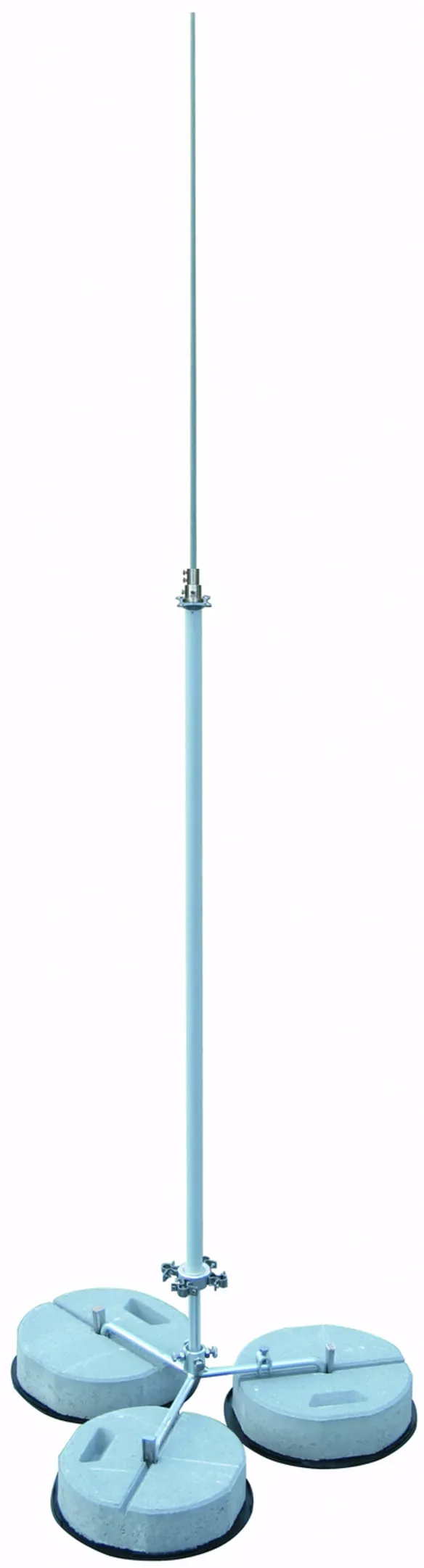

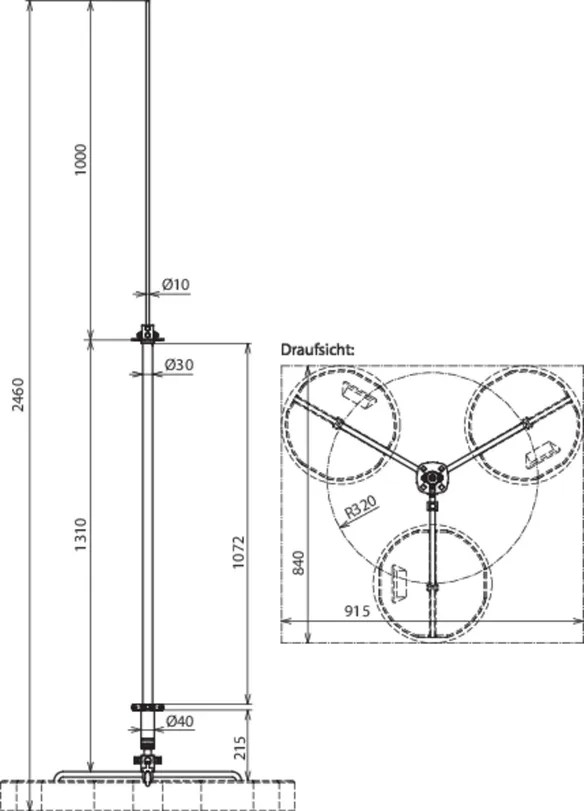

Mât de capture 30 pour conducteur HVI light SET I
Hauteur totale 2300 mm
Les plots béton empilables (référence 102 010) et les
plaques de protection (référence 102 050) doivent être commandés séparément.

Hauteur: 2300 mm
Matériau - trépied: St/tZn
Rayon - trépied: 320 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 1300 mm
Longueur - isolant: 1095 mm
Longueur - pointe captrice: 1000 mm
Matériau - pointe captrice: INOX
Vitesse du vent en rafales max., 3 plots de 17 kg, 2x HVI light extérieur: 149 km/h
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: FM D30 L2300 DBS R320 GFK AL STTZN
Référence: 819282
ou équivalent

Zertifikate



Technische Daten

Matériau - trépied St/tZn
Rayon - trépied 320 mm
Matériau - tube support PRV / Al
Longueur - tube support 1300 mm
Longueur - isolant 1095 mm
Longueur - pointe captrice 1000 mm
Matériau - pointe captrice INOX
Vitesse du vent en rafales max., 3 plots de 17 kg, 2x HVI light extérieur 149 km/h
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819282 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819282 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Mât de capture 30 pour conducteur HVI light SET II hauteur totale 2800 mm

1 Produkt

Art.-Nr. 819287 FM D30 L2800 DBS R320 GFK AL STTZN

GTIN 4013364252097, Zolltarifnr. (EU): 85389099, Bruttogewicht: 4.59 kg, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 819287.stp

      Sie müssen angemeldet sein um 819287.stp herunterzuladen.

      Login
    • 819287.igs

      Sie müssen angemeldet sein um 819287.igs herunterzuladen.

      Login
    • 819287.jt

      Sie müssen angemeldet sein um 819287.jt herunterzuladen.

      Login
    • 819287.dwg

      Sie müssen angemeldet sein um 819287.dwg herunterzuladen.

      Login
    • 819287m_D.dxf

      Sie müssen angemeldet sein um 819287m_D.dxf herunterzuladen.

      Login
Mâts de capture pour conducteur HVI light sur toits plats
complets avec 4 plaques de raccordement pour le
conducteur HVI light et set de fixation pour le montage
du conducteur sur le mât de capture.
Pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige isolante en matière plastique à renfort de verre (PRV)
Tube Ø30 mm
Facteur de matériel km = 0,7
couleur gris clair, résistante aux UV
Mâts de capture dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Adaptation à l’inclinaison du toit de jusqu’à 10° max.
Mât de capture D 30 pour conducteur HVI light SET II
Hauteur totale 2800 mm
Les plots béton empilables (référence 102 010) et les
plaques de protection (référence 102 050) doivent être commandés séparément.

Hauteur: 2800 mm
Matériau - trépied: St/tZn
Rayon - trépied: 320 mm
Matériau - tube support: PRV / Al
Longueur - tube support: 1300 mm
Longueur - isolant: 1095 mm
Longueur - pointe captrice: 1500 mm
Matériau - pointe captrice: Al
Vitesse du vent en rafales max., 3 plots de 17 kg, 2x HVI light extérieur: 132 km/h
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: FM D30 L2800 DBS R320 GFK AL STTZN
Référence: 819287
ou équivalent

Zertifikate



Technische Daten

Matériau - trépied St/tZn
Rayon - trépied 320 mm
Matériau - tube support PRV / Al
Longueur - tube support 1300 mm
Longueur - isolant 1095 mm
Longueur - pointe captrice 1500 mm
Matériau - pointe captrice Al
Vitesse du vent en rafales max., 3 plots de 17 kg, 2x HVI light extérieur 132 km/h
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819287 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819287 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Mât de capture 50 pour conducteur HVI light SET I hauteur totale 2900 mm

1 Produkt

Art.-Nr. 819380 FM D50 10 2900 GFK AL DBS KB STTZN

GTIN 4013364241916, Zolltarifnr. (EU): 85389099, Bruttogewicht: 13.88 kg, VPE: 1.00 pièce(s)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 819380.stp

      Sie müssen angemeldet sein um 819380.stp herunterzuladen.

      Login
    • 819380.igs

      Sie müssen angemeldet sein um 819380.igs herunterzuladen.

      Login
    • 819380.jt

      Sie müssen angemeldet sein um 819380.jt herunterzuladen.

      Login
    • 819380.dwg

      Sie müssen angemeldet sein um 819380.dwg herunterzuladen.

      Login
    • 819380m_E.dxf

      Sie müssen angemeldet sein um 819380m_E.dxf herunterzuladen.

      Login
Mâts de capture pour conducteur HVI light sur toits plats
complets avec 4 plaques de raccordement pour le
conducteur HVI light et set de fixation pour le montage
du conducteur sur le mât de capture.
Pour respecter la distance de séparation par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Tige isolante en matière plastique à renfort de verre (PRV)
Tube Ø50 mm
Facteur de matériel km = 0,7
couleur gris clair, résistante aux UV
Les mâts de capture sont dimensionnés selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour une vitesse de vent en rafales max. de 203 km/h.

Adaptation à l’inclinaison du toit de jusqu’à 10° max.

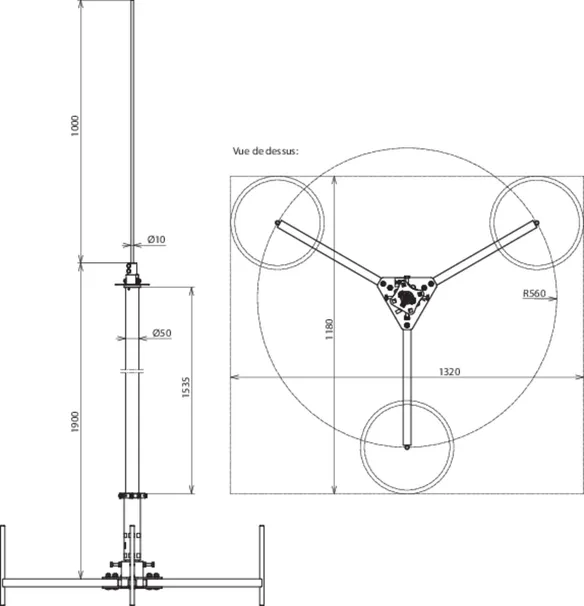

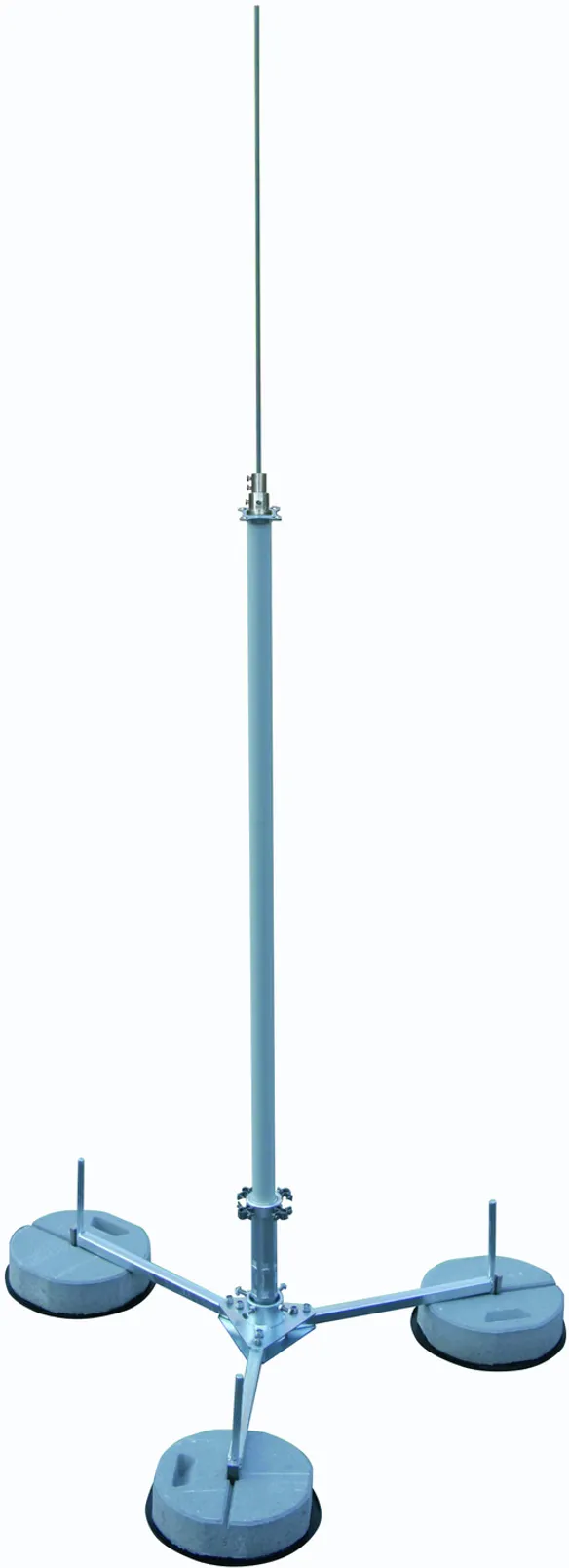

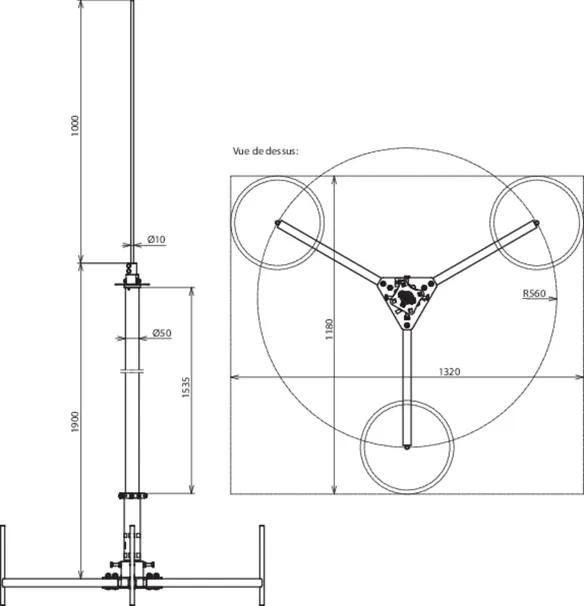

Mât de capture 50 pour conducteur HVI light SET I
