Erder- und Wanddurchführungen
:quality(98)/www.elvatec.ch/store/f/38947383/HDVORSCHAU/478410_16-9.jpg)
:quality(98)/www.elvatec.ch/store/f/38947383/HDVORSCHAU/478410_16-9.jpg)

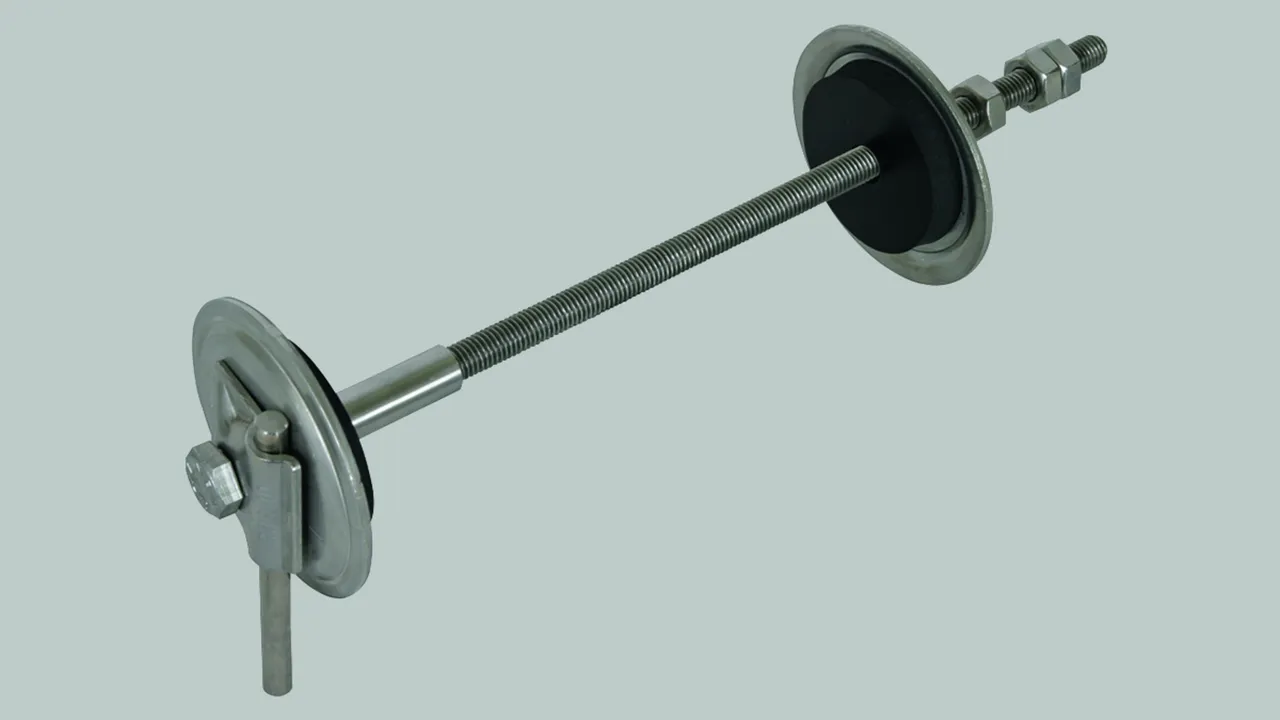

Zur druckwasserdichten Durchführung der Erd- / Potentialausgleichsleiter bei Mauern und Wänden; mit Gewindestange M10 aus NIRO.
Ausführung zum nachträglichen Einbau mit Bohrung (Ø14 mm) oder ggf. durch die Fertigspreize der Schalung.
Mit Druckwasserprüfung bis 1 bar, die eine Einbausituation bis zu einer Tiefe von 10 m gegenüber stehendem Wasser darstellt.
Die Durchführung ist anschlussfertig mit MV-Klemme ausgeführt und alle erdzugewandten Bauteile bestehen aus NIRO (V4A).
Die Abdichtung erfolgt durch die Anpressung der Neoprenscheiben gegen die Mauer/Wand (Fest- und Losflansch).
Die Montage kann von innen durch einen Monteur erfolgen. Durch die Kontermuttern (innen) kann die Gewindestange beim Festschrauben gehalten werden.

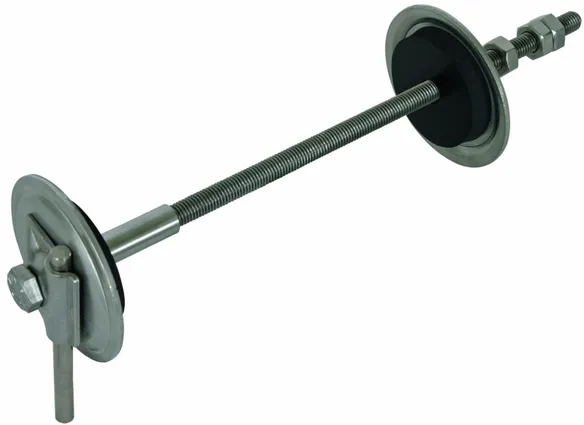

Art.-Nr. 478410 EWD MVK8.10 M10 L100 300 V4A
GTIN 4013364136335, Zolltarifnr. (EU): 85359000, Bruttogewicht: 580.00 g, VPE: 5.00 Stk.
Vorgänger:quality(98)/www.elvatec.ch/store/f/38947396/HDVORSCHAU/478410.jpg)
:quality(98)/www.elvatec.ch/store/f/38947396/HDVORSCHAU/478410.jpg)
:quality(98)/www.elvatec.ch/store/f/38947397/HDVORSCHAU/478410m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/38947397/HDVORSCHAU/478410m_D.jpg)

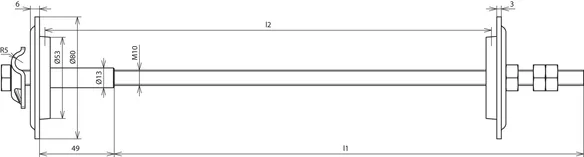

Technische Daten
| Durchführungslänge (l2) | 100-300 mm |
| Gewindestange Länge (l1) | 308 mm |
| Dichtungen | Neopren |
| Dichtteller Ø | 80 mm |
| Werkstoff Teller | NIRO (V4A) |
| Werkstoff-Nr. | 1.4571 / 1.4404 / 1.4401 |
| Kurzschlussstrom (AC 50Hz / DC) (1 s; ≤ 300 °C) | 2,7 kA |
| Normenbezug | DIN EN 62561-1 |
Art.-Nr. 478430 EWD MVK8.10 M10 L300 500 V4A
GTIN 4013364136342, Zolltarifnr. (EU): 85359000, Bruttogewicht: 680.00 g, VPE: 5.00 Stk.
Vorgänger:quality(98)/www.elvatec.ch/store/f/38947408/HDVORSCHAU/478410.jpg)
:quality(98)/www.elvatec.ch/store/f/38947408/HDVORSCHAU/478410.jpg)
:quality(98)/www.elvatec.ch/store/f/38947409/HDVORSCHAU/478410m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/38947409/HDVORSCHAU/478410m_D.jpg)
Technische Daten
| Durchführungslänge (l2) | 300-500 mm |
| Gewindestange Länge (l1) | 508 mm |
| Dichtungen | Neopren |
| Dichtteller Ø | 80 mm |
| Werkstoff Teller | NIRO (V4A) |
| Werkstoff-Nr. | 1.4571 / 1.4404 / 1.4401 |
| Kurzschlussstrom (AC 50Hz / DC) (1 s; ≤ 300 °C) | 2,7 kA |
| Normenbezug | DIN EN 62561-1 |
Art.-Nr. 478450 EWD MVK8.10 M10 L500 700 V4A
GTIN 4013364136359, Zolltarifnr. (EU): 85359000, Bruttogewicht: 780.00 g, VPE: 1.00 Stk.
Vorgänger:quality(98)/www.elvatec.ch/store/f/38947419/HDVORSCHAU/478410.jpg)
:quality(98)/www.elvatec.ch/store/f/38947419/HDVORSCHAU/478410.jpg)
:quality(98)/www.elvatec.ch/store/f/38947420/HDVORSCHAU/478410m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/38947420/HDVORSCHAU/478410m_D.jpg)
Technische Daten
| Durchführungslänge (l2) | 500-700 mm |
| Gewindestange Länge (l1) | 708 mm |
| Dichtungen | Neopren |
| Dichtteller Ø | 80 mm |
| Werkstoff Teller | NIRO (V4A) |
| Werkstoff-Nr. | 1.4571 / 1.4404 / 1.4401 |
| Kurzschlussstrom (AC 50Hz / DC) (1 s; ≤ 300 °C) | 2,7 kA |
| Normenbezug | DIN EN 62561-1 |
