Art.-Nr. 972150 DG M DC ACI 1250 FM

GTIN 4013364530850, Zolltarifnr. (EU): 85354000, Bruttogewicht: 757.40 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

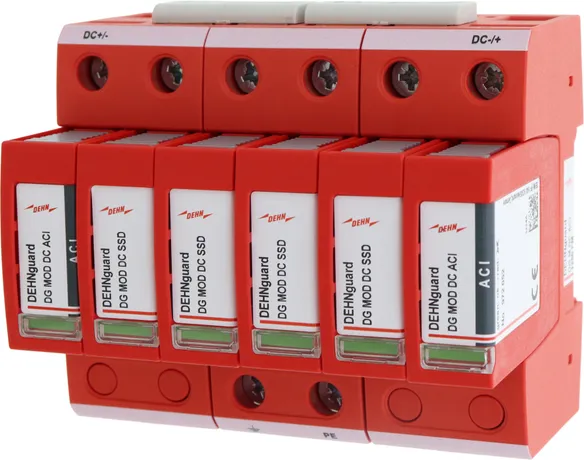

Überspannungsschutzableiter Typ 2, DG M DC ACI 1250 FM
modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 6 TE
mechanische Funktions-/Defektanzeige
Ableiter Typ 2 analog zu EN / IEC 61643-41

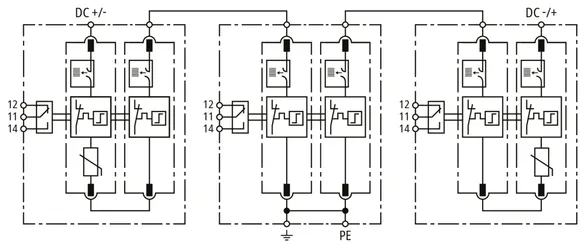

bestehend aus Schalter-/Funkenstrecken-Kombination
Speziell für den Einsatz in DC-Ladeeinrichtungen bis 1250 V
Höchste Dauerspannung (+ --> -): 1250 V DC
Nennableitstoßstrom (8/20 µs): 10 kA
potentialfreier Fernmeldekontakt als Wechselkontakt
Vibrations- und Schockgeprüft nach EN60068
Erfüllt IEC 61851-23

Fabrikat: DEHN
Typ: DG M DC ACI 1250 FM
Art.-Nr.: 972150
oder gleichwertig.

Zertifikate

ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

SPD-Klassifikation analog zu EN 61643-41 / ... IEC 61643-41	Typ 2 / Class II
Höchste Dauerspannung DC [DC+ --> DC-] (U_C )	1250 V
Höchste Dauerspannung DC [(DC+/DC-) --> PE] (U_C )	625 V
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Max. Nennableitstoßstrom (8/20 µs) (I_max )	20 kA
Schutzpegel [DC+ --> DC-] (U_P )	< 5 kV
Schutzpegel [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. Kurzschlussfestigkeit (I_SCCR )	5 kA
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation analog zu EN 61643-41 / ... IEC 61643-41	Typ 2 / Class II
Nennspannung DC [DC+ --> DC-] (U_N )	1250 V
Nennspannung DC [(DC+/DC-) --> PE] (U_N )	625 V
Höchste Dauerspannung DC [DC+ --> DC-] (U_C )	1250 V
Höchste Dauerspannung DC [(DC+/DC-) --> PE] (U_C )	625 V
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Max. Nennableitstoßstrom (8/20 µs) (I_max )	20 kA
Schutzpegel [DC+ --> DC-] (U_P )	< 5 kV
Schutzpegel [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. Kurzschlussfestigkeit (I_SCCR )	5 kA
Zusätzliche externe Sicherung notwendig	nein
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20

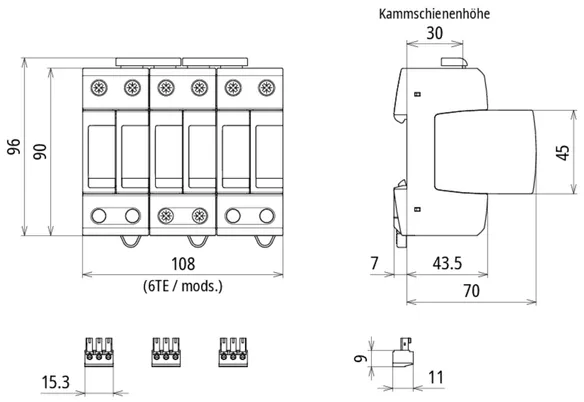

Einbaumaße	6 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
– Einsatz in DC Batteriespeichersystemen bis I_k	≤ 100 kA
– Nichtansprechen bis zu 1250 V [(DC+/DC-) --> PE]	ja

Artikel 972150 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972150 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972147 DG ME DC Y 1000 FM

GTIN 4013364519817, Zolltarifnr. (EU): 85363030, Bruttogewicht: 530.49 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

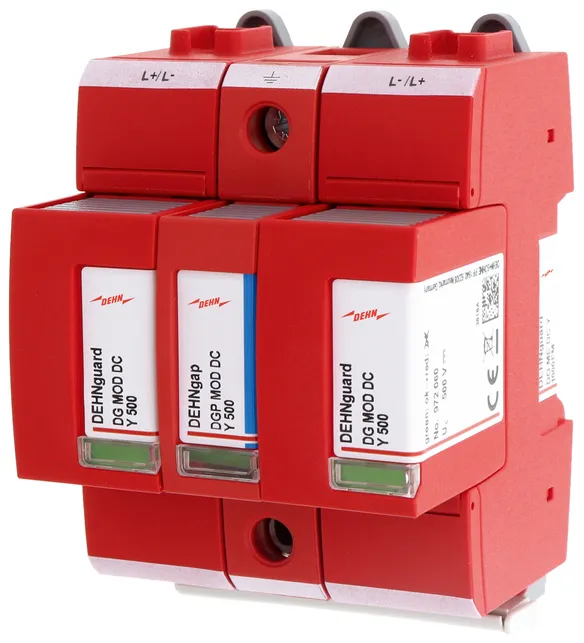

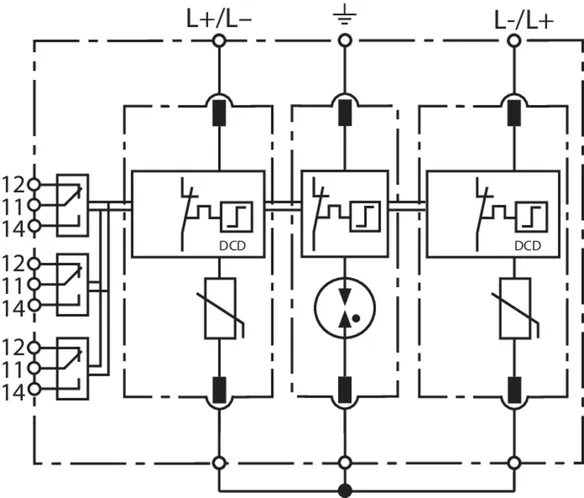

Kombi-Ableiter Typ 1+2 DEHNguard ME DC Y 1000 FM
3-poliger, modularer, steckbarer Kombi-Ableiter
für Gleichstromanwendungen, Breite 4TE
mechanische Funktions-/Defektanzeige
Ableiter Typ 1+2 analog zu EN 61643-11 Y-Schaltung
bestehend aus leckstromfreier Varistor-Gasableiter -Technologie
Speziell für den Einsatz in DC-Stromkreisen bis 1000 V geeignete
DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 1000 V dc
Blitzstoßstrom 5kA (10/350µs)
Nennableitstoßstrom: 12,5 kA (8/20µs)
potentialfreier Fernmeldekontakt als Wechselkontakt
Vibrations- und Schockgeprüft nach EN60068

Fabrikat: DEHN
Typ: DG ME DC Y 1000 FM
Art.-Nr.: 972147
oder gleichwertig.

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

Blitzstoßstrom (10/350 µs) (I_imp )	5 kA
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Max. Nennableitstoßstrom (8/20 µs) (I_max )	20 kA
Schutzpegel [DC+ --> DC-] (U_P )	< 3,75 kV
Schutzpegel [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. Kurzschlussfestigkeit (I_SCCR )	5 kA
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach IEC 61643-41	Typ 1 + Typ 2
Nennspannung DC [L+ --> L-] (U_N )	1000 V
Nennspannung DC [(L+/L-) --> PE] (U_N )	500 V
Höchste Dauerspannung DC [L+ --> L-] (U_C )	1000 V
Höchste Dauerspannung DC [(L+/L-) --> PE] (U_C )	500 V
Blitzstoßstrom (10/350 µs) (I_imp )	5 kA
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Max. Nennableitstoßstrom (8/20 µs) (I_max )	20 kA
Schutzpegel [DC+ --> DC-] (U_P )	< 3,75 kV
Schutzpegel [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. Kurzschlussfestigkeit (I_SCCR )	5 kA
Max. Vorsicherung	80 A gG
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20

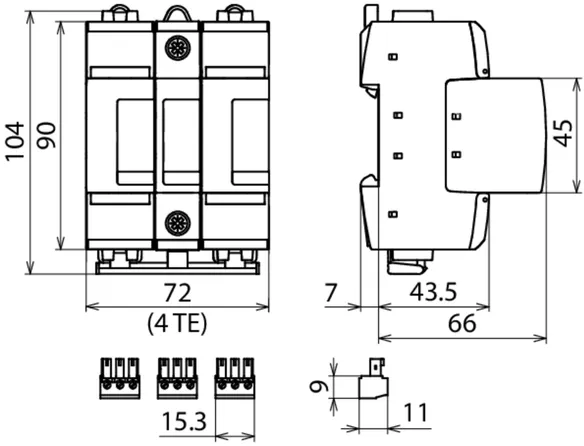

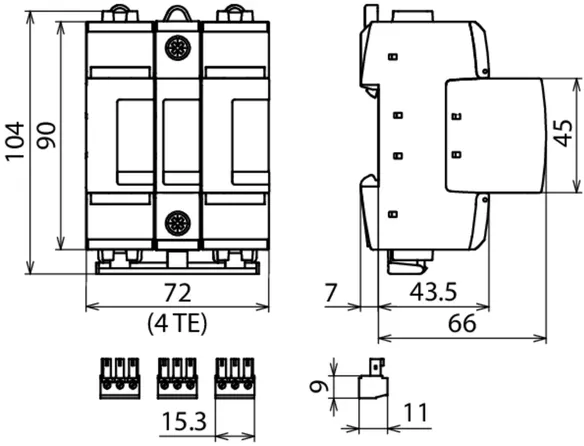

Einbaumaße	4 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
– Einsatz in DC Batteriespeichersystemen bis I_k	≤ 100 kA
– Vorsicherung für DC Batteriespeichersystemen bis I_K	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Nichtansprechen bis zu 1250 V DC [L+/L- --> PE]	ja

Artikel 972147 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972147 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972110 DG SE DC 60

GTIN 4013364158504, Zolltarifnr. (EU): 85363030, Bruttogewicht: 160.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

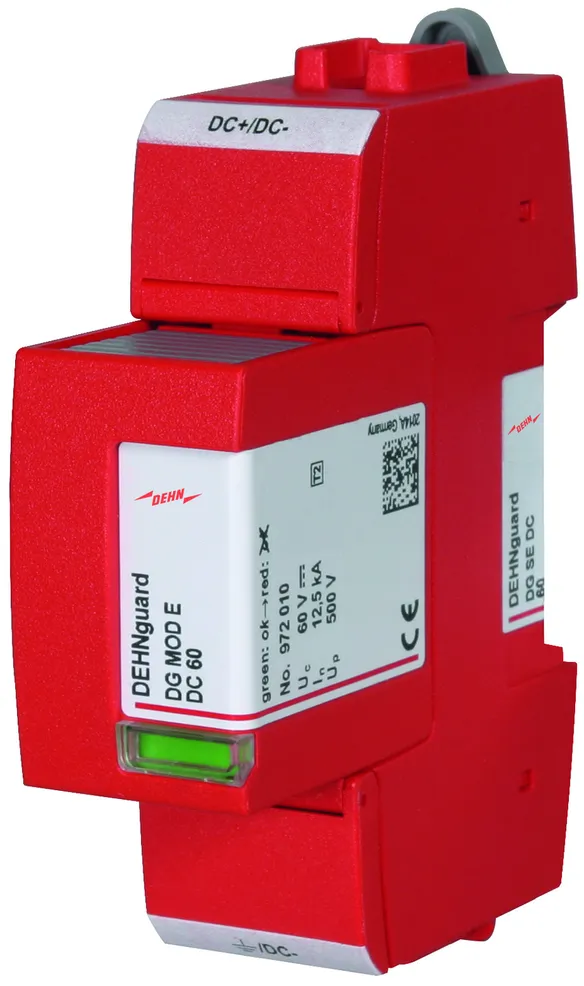

Überspannungs-Ableiter DEHNguard SE DC 60
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11

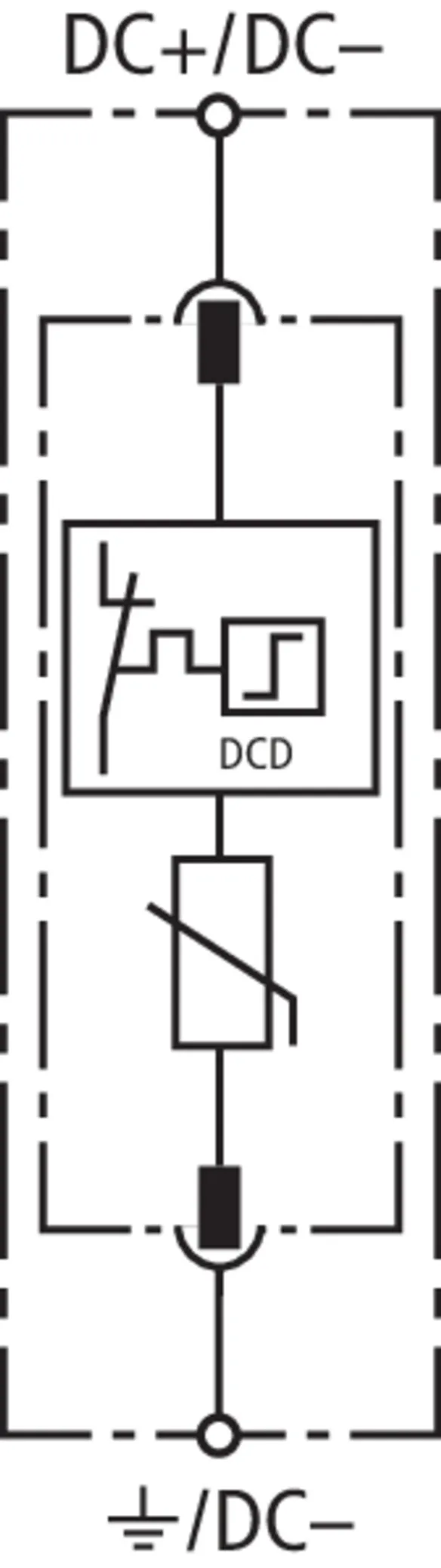

Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 0,5 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 60
Art.-Nr.: 972110
oder gleichwertig.

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	60 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 0,5 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	48 V
Höchste Dauerspannung DC (U_C )	60 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 0,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	70 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	120 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20

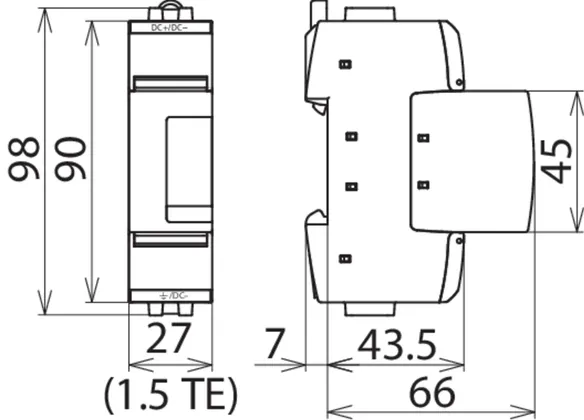

Einbaumaße	1,5 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Artikel 972110 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972110 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972120 DG SE DC 242

GTIN 4013364158528, Zolltarifnr. (EU): 85363030, Bruttogewicht: 170.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard SE DC 242
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 242 V dc
Schutzpegel: <= 1,25 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach
DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 242
Art.-Nr.: 972120
oder gleichwertig.

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	242 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 1,25 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	220 V
Höchste Dauerspannung DC (U_C )	242 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 1,25 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	320 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	484 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	ja
– Höchste Dauerspannung AC (U_C )	255 V

Artikel 972120 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972120 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972130 DG SE DC 550

GTIN 4013364158627, Zolltarifnr. (EU): 85363030, Bruttogewicht: 184.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard SE DC 550
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 550 V dc
Schutzpegel: <= 2,0 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 550
Art.-Nr.: 972130
oder gleichwertig.

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	550 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 2,0 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	200 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	500 V
Höchste Dauerspannung DC (U_C )	550 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 2,0 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	200 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	726 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	1100 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Artikel 972130 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972130 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972140 DG SE DC 900

GTIN 4013364158641, Zolltarifnr. (EU): 85363030, Bruttogewicht: 190.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard SE DC 900
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 900 V dc
Schutzpegel:<= 3,0 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 900
Art.-Nr.: 972140
oder gleichwertig.

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	900 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 3,0 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	100 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	80 A gPV

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	750 V
Höchste Dauerspannung DC (U_C )	900 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 3,0 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	100 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	80 A gPV
TOV-Spannung DC (U_T) – Charakteristik	1089 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	1800 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Artikel 972140 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972140 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972115 DG SE DC 60 FM

GTIN 4013364158511, Zolltarifnr. (EU): 85363030, Bruttogewicht: 164.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

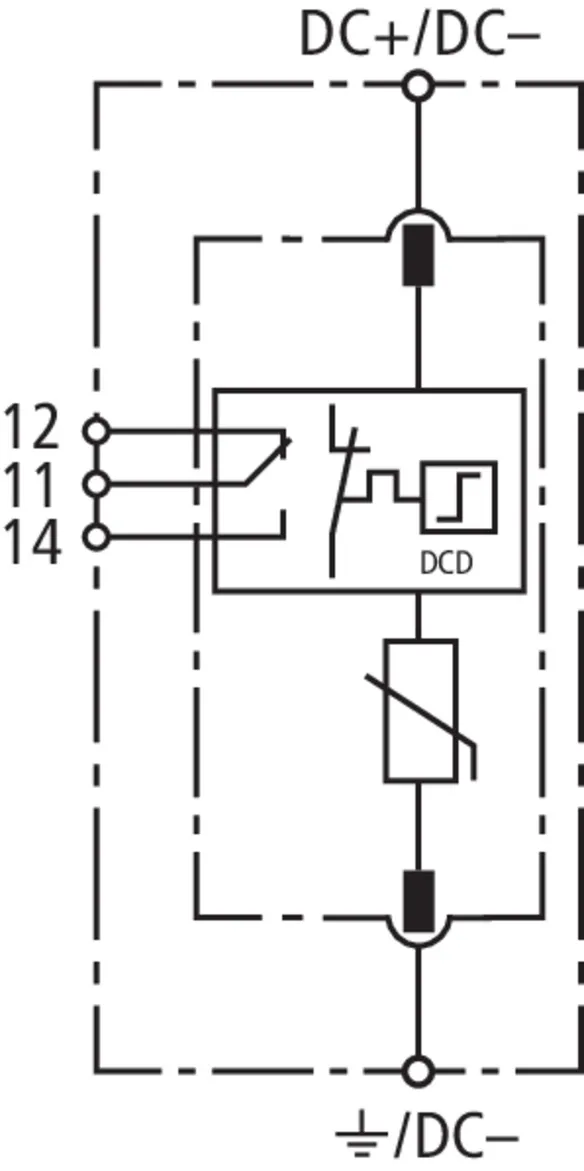

Überspannungs-Ableiter DEHNguard SE DC 60 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Mit Fernmeldekontakt
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 0,5 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 60 FM
Art.-Nr.: 972115
oder gleichwertig.

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	60 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 0,5 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	48 V
Höchste Dauerspannung DC (U_C )	60 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 0,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	70 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	120 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20

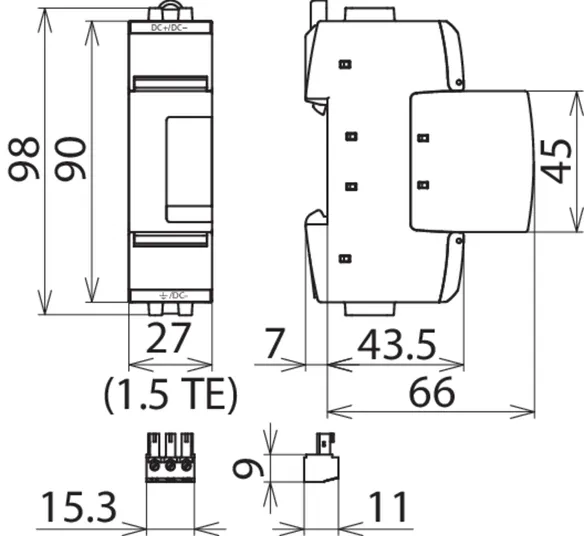

Einbaumaße	1,5 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Artikel 972115 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972115 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972125 DG SE DC 242 FM

GTIN 4013364158610, Zolltarifnr. (EU): 85363030, Bruttogewicht: 174.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard SE DC 242 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Mit Fernmeldekontakt
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 242 V dc
Schutzpegel: <= 1,25 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 242 FM
Art.-Nr.: 972125
oder gleichwertig.

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	242 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 1,25 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	220 V
Höchste Dauerspannung DC (U_C )	242 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 1,25 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	300 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	320 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	484 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	ja
– Höchste Dauerspannung AC (U_C )	255 V

Artikel 972125 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972125 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972135 DG SE DC 550 FM

GTIN 4013364158634, Zolltarifnr. (EU): 85363030, Bruttogewicht: 189.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard SE DC 550 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Mit Fernmeldekontakt
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 550 V dc
Schutzpegel: <= 2,0 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 550 FM
Art.-Nr.: 972135
oder gleichwertig.

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	550 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 2,0 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	200 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	500 V
Höchste Dauerspannung DC (U_C )	550 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 2,0 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	200 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	35 A gG
TOV-Spannung DC (U_T) – Charakteristik	726 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	1100 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Artikel 972135 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972135 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972145 DG SE DC 900 FM

GTIN 4013364158658, Zolltarifnr. (EU): 85363030, Bruttogewicht: 194.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Überspannungs-Ableiter DEHNguard SE DC 900 FM
1-poliger, modularer, steckbarer Überspannungs-Ableiter
für Gleichstromanwendungen, Breite 1,5TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Mit Fernmeldekontakt
Hochleistungsfähige Varistor-Technologie
Speziell für den Einsatz in DC-Stromkreisen
geeignete DC-Schaltvorrichtung DCD
Höchste Dauerspannung: 900 V dc
Schutzpegel: <= 3,0 kV
Nennableitstoßstrom: 12,5 kA
Kurzschlussfestigkeit bei max. netzseitigem
Überstromschutz DC: 2000 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DG SE DC 900 FM
Art.-Nr.: 972145
oder gleichwertig.

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung DC (U_C )	900 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 3,0 kV
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	100 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	80 A gPV
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung DC (U_N )	750 V
Höchste Dauerspannung DC (U_C )	900 V
Nennableitstoßstrom (8/20 µs) (I_n )	12,5 kA
Schutzpegel (U_P )	≤ 3,0 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit ohne Vorsicherung DC (I_SCCR )	100 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	80 A gPV
TOV-Spannung DC (U_T) – Charakteristik	1089 V / 5 sec. – Festigkeit
TOV-Spannung DC, 2x U_C (U_T) – Charakteristik	1800 V / 120 min. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP20
Einbaumaße	1,5 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Artikel 972145 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972145 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard ME/SE DC ... (FM)

DEHNguard M DC ACI 1250 FM

Art.-Nr. 972150 DG M DC ACI 1250 FM

Sie müssen angemeldet sein um 972150m_D_EN.dxf herunterzuladen.

ACI-Technologie

Artikel 972150 wurde zum Merkzettel hinzugefügt.

Artikel 972150 wurde zum Warenkorb hinzugefügt.

DEHNguard ME DC ... FM

Art.-Nr. 972147 DG ME DC Y 1000 FM

Sie müssen angemeldet sein um 972147.stp herunterzuladen.

Sie müssen angemeldet sein um 972147.igs herunterzuladen.

Sie müssen angemeldet sein um 972147.jt herunterzuladen.

Sie müssen angemeldet sein um 972147.dwg herunterzuladen.

Sie müssen angemeldet sein um 972147m_E.dxf herunterzuladen.

Direct Current-Disconnection

Artikel 972147 wurde zum Merkzettel hinzugefügt.

Artikel 972147 wurde zum Warenkorb hinzugefügt.

DEHNguard SE DC ...

Art.-Nr. 972110 DG SE DC 60

Sie müssen angemeldet sein um 972120.stp herunterzuladen.

Sie müssen angemeldet sein um 972120.igs herunterzuladen.

Sie müssen angemeldet sein um 972120.jt herunterzuladen.

Sie müssen angemeldet sein um 972120.dwg herunterzuladen.

Sie müssen angemeldet sein um 972110m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.972110.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.972110.edz herunterzuladen.

Direct Current-Disconnection

Artikel 972110 wurde zum Merkzettel hinzugefügt.

Artikel 972110 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 972120 DG SE DC 242

Sie müssen angemeldet sein um 972120.stp herunterzuladen.

Sie müssen angemeldet sein um 972120.igs herunterzuladen.

Sie müssen angemeldet sein um 972120.jt herunterzuladen.

Sie müssen angemeldet sein um 972120.dwg herunterzuladen.

Sie müssen angemeldet sein um 972110m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.972120.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.972120.edz herunterzuladen.

Direct Current-Disconnection

Artikel 972120 wurde zum Merkzettel hinzugefügt.

Artikel 972120 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 972130 DG SE DC 550

Sie müssen angemeldet sein um 972120.stp herunterzuladen.

Sie müssen angemeldet sein um 972120.igs herunterzuladen.

Sie müssen angemeldet sein um 972120.jt herunterzuladen.

Sie müssen angemeldet sein um 972120.dwg herunterzuladen.

Sie müssen angemeldet sein um 972110m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.972130.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.972130.edz herunterzuladen.

Direct Current-Disconnection

Artikel 972130 wurde zum Merkzettel hinzugefügt.

Artikel 972130 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 972140 DG SE DC 900

Sie müssen angemeldet sein um 972120.stp herunterzuladen.

Sie müssen angemeldet sein um 972120.igs herunterzuladen.

Sie müssen angemeldet sein um 972120.jt herunterzuladen.

Sie müssen angemeldet sein um 972120.dwg herunterzuladen.

Sie müssen angemeldet sein um 972110m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.972140.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.972140.edz herunterzuladen.

Direct Current-Disconnection

Artikel 972140 wurde zum Merkzettel hinzugefügt.

Artikel 972140 wurde zum Warenkorb hinzugefügt.

DEHNguard SE DC ... FM

Art.-Nr. 972115 DG SE DC 60 FM

Sie müssen angemeldet sein um 972125.stp herunterzuladen.

Sie müssen angemeldet sein um 972125.igs herunterzuladen.

Sie müssen angemeldet sein um 972125.jt herunterzuladen.

Sie müssen angemeldet sein um 972125.dwg herunterzuladen.

Sie müssen angemeldet sein um 972115m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.972115.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.972115.edz herunterzuladen.

Direct Current-Disconnection

Artikel 972115 wurde zum Merkzettel hinzugefügt.

Artikel 972115 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 972125 DG SE DC 242 FM

Sie müssen angemeldet sein um 972125.stp herunterzuladen.

Sie müssen angemeldet sein um 972125.igs herunterzuladen.

Sie müssen angemeldet sein um 972125.jt herunterzuladen.

Sie müssen angemeldet sein um 972125.dwg herunterzuladen.

Sie müssen angemeldet sein um 972115m_E.dxf herunterzuladen.
