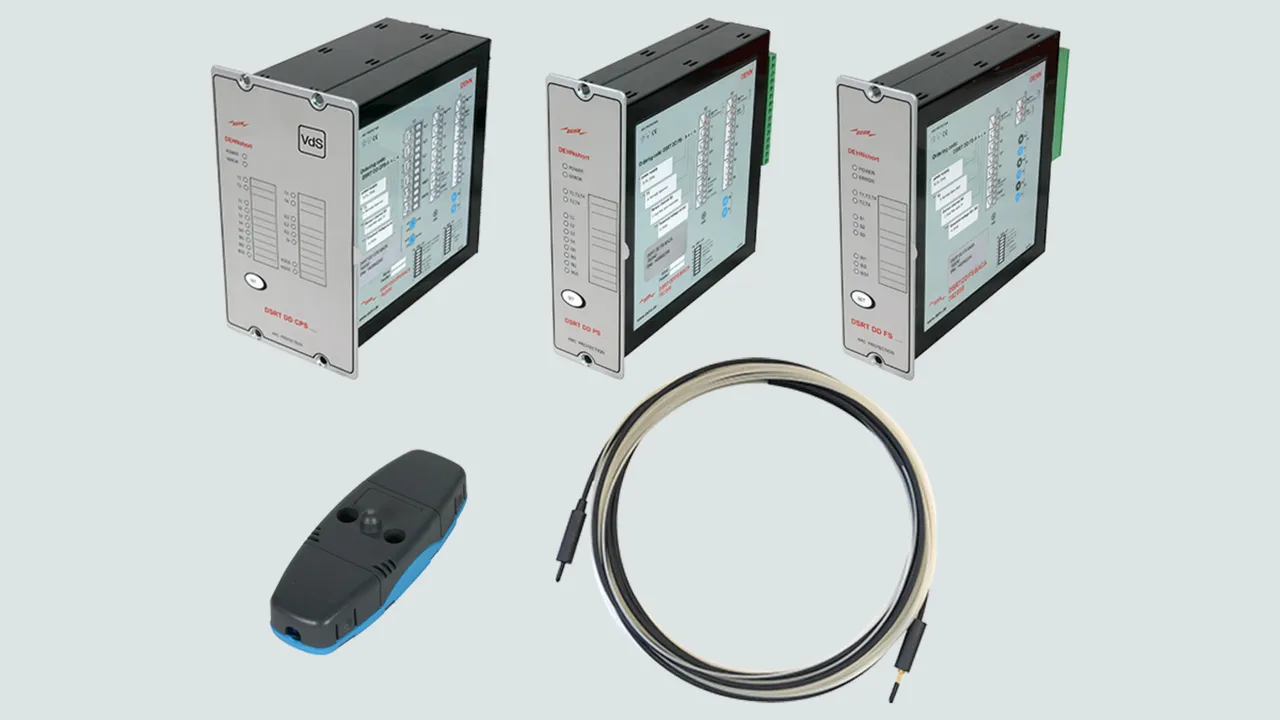

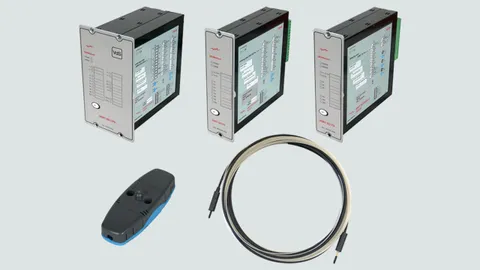

Aktives Störlichtbogenerfassungssystem DEHNshort

  • Personen- und Anlagenschutz gemäß DIN EN 61439.2, Bbl. 1 (IEC TR 61641 ed. 3, 2014)
  • Einsatz in Niederspannungs-Schaltgerätekombinationen gemäß DIN EN 61439-2 nach Integrationsprüfungen gemäß DIN VDE 0660-600-2-1, 2021 (IEC TS 63107:2020)
  • Verbesserte Anlagenverfügbarkeit
  • Modularer Systemaufbau
  • Systemstatus wird in der Front der Anlage signalisiert

Weiterführende Informationen

Verwandte Themen

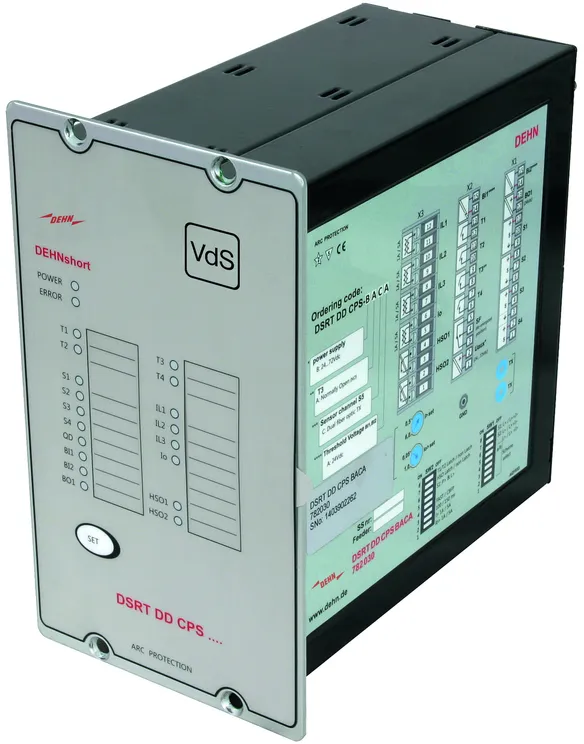

Erfassungsgerät (Strom + Licht)

2 Produkte

Art.-Nr. 782030 DSRT DD CPS BACA

GTIN 4013364245792, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1.48 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 782030.stp

      Sie müssen angemeldet sein um 782030.stp herunterzuladen.

      Login
    • 782030.igs

      Sie müssen angemeldet sein um 782030.igs herunterzuladen.

      Login
    • 782030.jt

      Sie müssen angemeldet sein um 782030.jt herunterzuladen.

      Login
    • 782030.dwg

      Sie müssen angemeldet sein um 782030.dwg herunterzuladen.

      Login

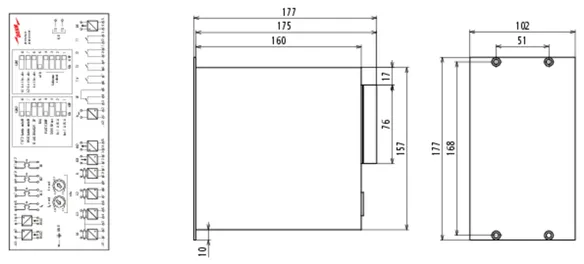

    • 782030_782031m+p_D.dxf

      Sie müssen angemeldet sein um 782030_782031m+p_D.dxf herunterzuladen.

      Login
    • DEHN.782030.edz

      Sie müssen angemeldet sein um DEHN.782030.edz herunterzuladen.

      Login
    • DEHN.782030.wspak

      Sie müssen angemeldet sein um DEHN.782030.wspak herunterzuladen.

      Login
Elektronisches Erfassungsgerät für Strom- und Lichterfassung
Elektronisches Erfassungsgerät für ein
Störlichtbogenerfassungssystem sowie
für ein Sörlichtbogenschutzsystem
zum Anschluss von punktförmigen Lichtsensoren
und einem Stromwandlersatz
Einbau in die Schaltschranktüre
Automatische Selbstüberwachungsroutine
sowie Statusanzeige mittels LED Anzeige
Versorgungsspannung: 18 - 72 V DC
Leistungsaufnahme: 5 W
Anzahl Lichtsensorkanäle: 4
Anzahl der Lichtsensoren: 12 (4 x 3 Sensor
Relaisausgänge: 4 potenzialfrei
5 A, 250 V AC/DC
Stromeingangssignal: 1 / 5 A
Anzahl Stromwandleranschlüsse:
3 für Außenleiter 1 für Summenstrom

Fabrikat: DEHN
Typ: DSRT DD CPS BACA
Art.-Nr.: 782030
oder gleichwertig.

Zertifikate



Technische Daten

Artikel 782030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782031 DSRT DD CPS AACA

GTIN 4013364245815, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1.48 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 782030.stp

      Sie müssen angemeldet sein um 782030.stp herunterzuladen.

      Login
    • 782030.igs

      Sie müssen angemeldet sein um 782030.igs herunterzuladen.

      Login
    • 782030.jt

      Sie müssen angemeldet sein um 782030.jt herunterzuladen.

      Login
    • 782030.dwg

      Sie müssen angemeldet sein um 782030.dwg herunterzuladen.

      Login
    • 782030_782031m+p_D.dxf

      Sie müssen angemeldet sein um 782030_782031m+p_D.dxf herunterzuladen.

      Login
    • DEHN.782031.edz

      Sie müssen angemeldet sein um DEHN.782031.edz herunterzuladen.

      Login
    • DEHN.782031.wspak

      Sie müssen angemeldet sein um DEHN.782031.wspak herunterzuladen.

      Login
Elektronisches Erfassungsgerät für Strom- und Lichterfassung
Elektronisches Erfassungsgerät für ein
Störlichtbogenerfassungssystem sowie
für ein Sörlichtbogenschutzsystem
zum Anschluss von punktförmigen Lichtsensoren
und einem Stromwandlersatz
Einbau in die Schaltschranktüre
Automatische Selbstüberwachungsroutine
sowie Statusanzeige mittels LED Anzeige.
Versorgungsspannung: 80 - 265 V AC/DC
Leistungsaufnahme: 5 W
Anzahl Lichtsensorkanäle: 4
Anzahl der Lichtsensoren: 12 (4 x 3 Sensor
Relaisausgänge: 4 potenzialfrei
5 A, 250 V AC/DC
Stromeingangssignal: 1 / 5 A
Anzahl Stromwandleranschlüsse:
3 für Außenleiter 1 für Summenstrom

Fabrikat: DEHN
Typ: DSRT DD CPS AACA
Art.-Nr.: 782031
oder gleichwertig.

Zertifikate



Technische Daten

Artikel 782031 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782031 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Erfassungsgerät (Punktsensor)

2 Produkte

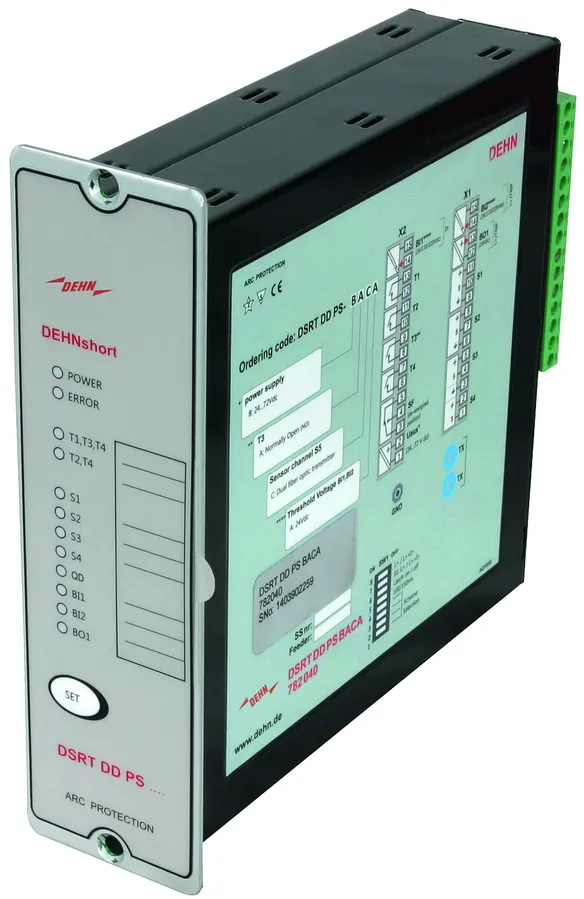

Art.-Nr. 782040 DSRT DD PS BACA

GTIN 4013364245822, Zolltarifnr. (EU): 85364900, Bruttogewicht: 953.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 782040.stp

      Sie müssen angemeldet sein um 782040.stp herunterzuladen.

      Login
    • 782040.igs

      Sie müssen angemeldet sein um 782040.igs herunterzuladen.

      Login
    • 782040.jt

      Sie müssen angemeldet sein um 782040.jt herunterzuladen.

      Login
    • 782040.dwg

      Sie müssen angemeldet sein um 782040.dwg herunterzuladen.

      Login

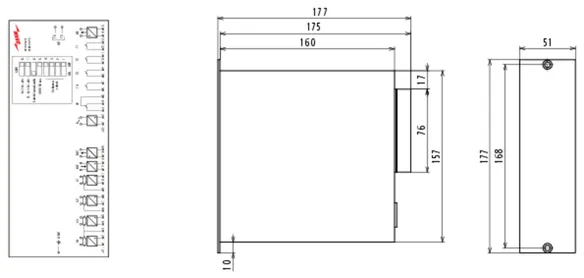

    • 782040_782041m+p_D.dxf

      Sie müssen angemeldet sein um 782040_782041m+p_D.dxf herunterzuladen.

      Login
    • DEHN.782040.edz

      Sie müssen angemeldet sein um DEHN.782040.edz herunterzuladen.

      Login
    • DEHN.782040.wspak

      Sie müssen angemeldet sein um DEHN.782040.wspak herunterzuladen.

      Login
Elektronisches Erfassungsgerät für Strom- und Lichterfassung
Elektronisches Erfassungsgerät für ein
Störlichtbogenerfassungssystem sowie
für ein Sörlichtbogenschutzsystem
zum Anschluss von 12 punktförmigen Lichtsensoren
Einbau in die Schaltschranktür
Automatische Selbstüberwachungsroutine
sowie Statusanzeige mittels LED Anzeige
Versorgungsspannung: 18 - 72 V DC
Leistungsaufnahme: 5 W
Anzahl Lichtsensorkanäle: 4
Anzahl der Lichtsensoren: 12 (4 x 3 Sensoren)
Relaisausgänge: 4 potenzialfrei
5 A, 250 V / AC/DC

Fabrikat: DEHN
Typ: DSRT DD PS BACA
Art.-Nr.: 782040
oder gleichwertig.

Zertifikate



Technische Daten

Artikel 782040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782041 DSRT DD PS AACA

GTIN 4013364245839, Zolltarifnr. (EU): 85364900, Bruttogewicht: 953.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 782040.stp

      Sie müssen angemeldet sein um 782040.stp herunterzuladen.

      Login
    • 782040.igs

      Sie müssen angemeldet sein um 782040.igs herunterzuladen.

      Login
    • 782040.jt

      Sie müssen angemeldet sein um 782040.jt herunterzuladen.

      Login
    • 782040.dwg

      Sie müssen angemeldet sein um 782040.dwg herunterzuladen.

      Login
    • 782040_782041m+p_D.dxf

      Sie müssen angemeldet sein um 782040_782041m+p_D.dxf herunterzuladen.

      Login
    • DEHN.782041.edz

      Sie müssen angemeldet sein um DEHN.782041.edz herunterzuladen.

      Login
    • DEHN.782041.wspak

      Sie müssen angemeldet sein um DEHN.782041.wspak herunterzuladen.

      Login
Elektronisches Erfassungsgerät für Strom- und Lichterfassung
Elektronisches Erfassungsgerät für ein
Störlichtbogenerfassungssystem sowie
für ein Sörlichtbogenschutzsystem
zum Anschluss von 12 punktförmigen Lichtsensoren
Einbau in die Schaltschranktür
Automatische Selbstüberwachungsroutine
sowie Statusanzeige mittels LED Anzeige
Versorgungsspannung: 80 - 265 V AC/DC
Leistungsaufnahme: 5 W
Anzahl Lichtsensorkanäle: 4
Anzahl der Lichtsensoren: 12 (4 x 3 Sensoren)
Relaisausgänge: 4 potenzialfrei
5 A, 250 V / AC/DC

Fabrikat: DEHN
Typ: DSRT DD PS AACA
Art.-Nr.: 782041
oder gleichwertig.

Zertifikate



Technische Daten

Artikel 782041 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782041 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

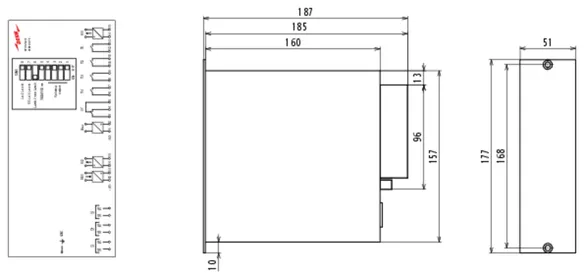

Erfassungsgerät (Faseroptischer Sensor)

2 Produkte

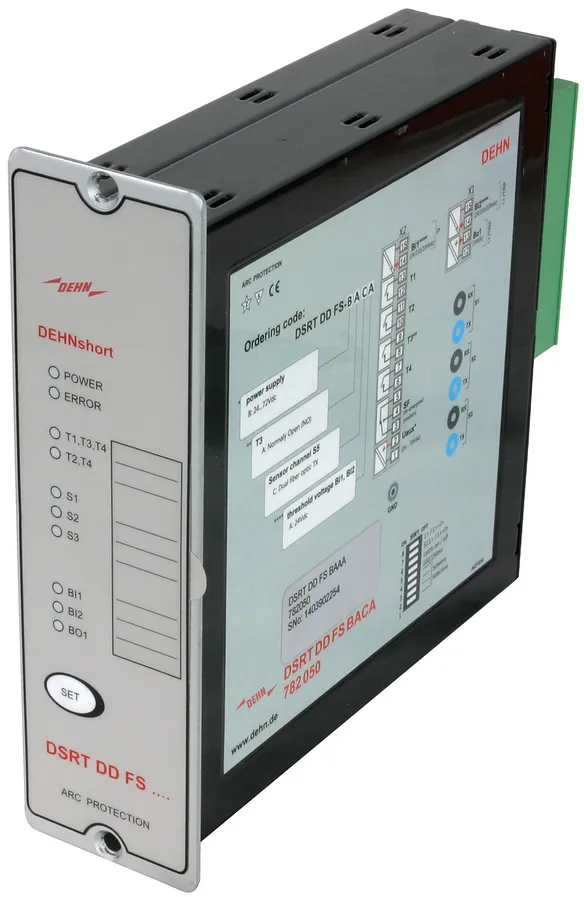

Art.-Nr. 782050 DSRT DD FS BAAA

GTIN 4013364245846, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1020.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 782050.stp

      Sie müssen angemeldet sein um 782050.stp herunterzuladen.

      Login
    • 782050.igs

      Sie müssen angemeldet sein um 782050.igs herunterzuladen.

      Login
    • 782050.jt

      Sie müssen angemeldet sein um 782050.jt herunterzuladen.

      Login
    • 782050.dwg

      Sie müssen angemeldet sein um 782050.dwg herunterzuladen.

      Login
    • 782050_782051m+p_D.dxf

      Sie müssen angemeldet sein um 782050_782051m+p_D.dxf herunterzuladen.

      Login
    • DEHN.782050.edz

      Sie müssen angemeldet sein um DEHN.782050.edz herunterzuladen.

      Login
    • DEHN.782050.wspak

      Sie müssen angemeldet sein um DEHN.782050.wspak herunterzuladen.

      Login
Elektronisches Erfassungsgerät für Strom- und Lichterfassung
Elektronisches Erfassungsgerät für ein
Störlichtbogenerfassungssystem sowie
für ein Sörlichtbogenschutzsystem
zum Anschluss von 3 faseroptischen Sensoren
Einbau in die Schaltschranktür
Automatische Selbstüberwachungsroutine
sowie Statusanzeige mittels LED Anzeige
Versorgungsspannung: 18 - 72 V DC
Leistungsaufnahme: 5 W
Anzahl Optische Eingänge: 3
Relaisausgänge: 4 potenzialfrei
5 A, 250 V / AC/DC

Fabrikat: DEHN
Typ: DSRT DD FS BAAA
Art.-Nr.: 782050
oder gleichwertig.

Zertifikate



Technische Daten

Artikel 782050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782051 DSRT DD FS AAAA

GTIN 4013364245853, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1020.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 782050.stp

      Sie müssen angemeldet sein um 782050.stp herunterzuladen.

      Login
    • 782050.igs

      Sie müssen angemeldet sein um 782050.igs herunterzuladen.

      Login
    • 782050.jt

      Sie müssen angemeldet sein um 782050.jt herunterzuladen.

      Login
    • 782050.dwg

      Sie müssen angemeldet sein um 782050.dwg herunterzuladen.

      Login
    • 782050_782051m+p_D.dxf

      Sie müssen angemeldet sein um 782050_782051m+p_D.dxf herunterzuladen.

      Login
    • DEHN.782051.edz

      Sie müssen angemeldet sein um DEHN.782051.edz herunterzuladen.

      Login
    • DEHN.782051.wspak

      Sie müssen angemeldet sein um DEHN.782051.wspak herunterzuladen.

      Login
Elektronisches Erfassungsgerät für Strom- und Lichterfassung
Elektronisches Erfassungsgerät für ein
Störlichtbogenerfassungssystem sowie
für ein Sörlichtbogenschutzsystem
zum Anschluss von 3 faseroptischen Sensoren
Einbau in die Schaltschranktür
Automatische Selbstüberwachungsroutine
sowie Statusanzeige mittels LED Anzeige
Versorgungsspannung: 80 - 265 V AC/DC
Leistungsaufnahme: 5 W
Anzahl Optische Eingänge: 3
Relaisausgänge: 4 potenzialfrei
5 A, 250 V / AC/DC

Fabrikat: DEHN
Typ: DSRT DD FS AAAA
Art.-Nr.: 782051
oder gleichwertig.

Zertifikate



Technische Daten

Artikel 782051 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782051 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

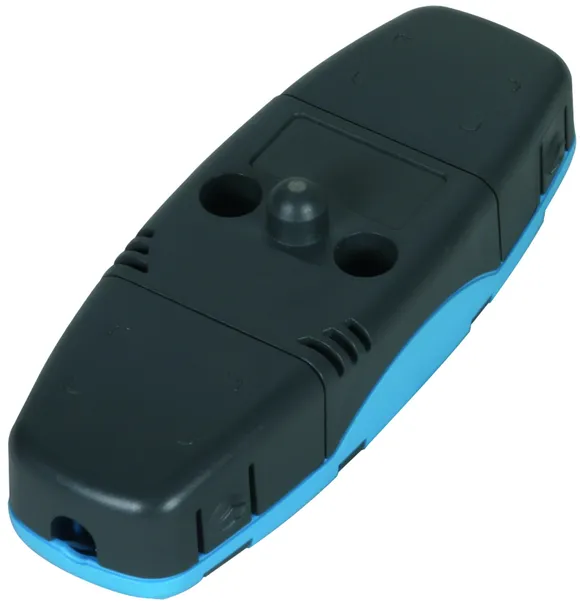

Punktsensor

1 Produkt

Art.-Nr. 782060 DSRT PS

GTIN 4013364245860, Zolltarifnr. (EU): 85364900, Bruttogewicht: 32.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 782060.stp

      Sie müssen angemeldet sein um 782060.stp herunterzuladen.

      Login
    • 782060.igs

      Sie müssen angemeldet sein um 782060.igs herunterzuladen.

      Login
    • 782060.jt

      Sie müssen angemeldet sein um 782060.jt herunterzuladen.

      Login
    • 782060.dwg

      Sie müssen angemeldet sein um 782060.dwg herunterzuladen.

      Login
    • DEHN.782060.edz

      Sie müssen angemeldet sein um DEHN.782060.edz herunterzuladen.

      Login
    • DEHN.782060.wspak

      Sie müssen angemeldet sein um DEHN.782060.wspak herunterzuladen.

      Login

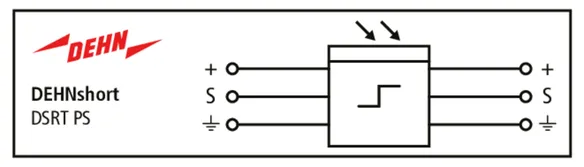

Punktsensor

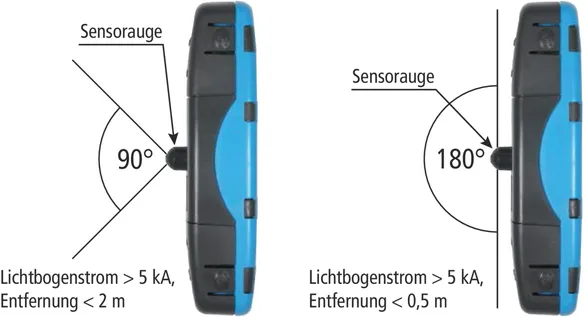

Punktförmiger Lichtsensor zur Erfassung der
Lichtemission des Störlichtbogens ab 5 kA.

Fabrikat: DEHN
Typ: DSRT PS
Art.-Nr.: 782060
oder gleichwertig.

Zertifikate



Technische Daten

Artikel 782060 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782060 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

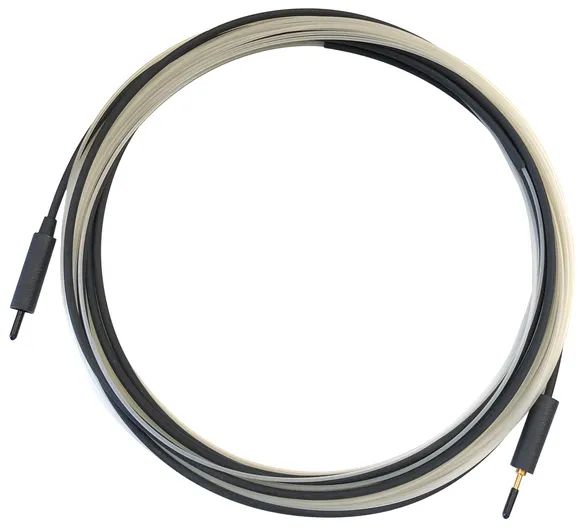

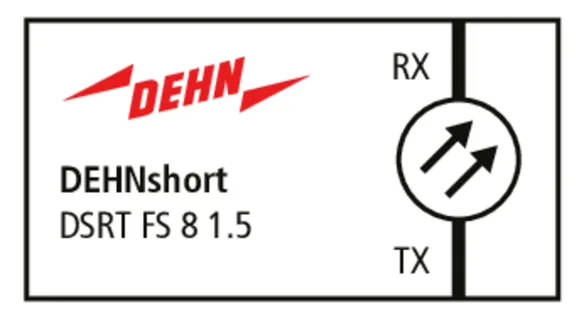

Faseroptischer Sensor

5 Produkte

Art.-Nr. 782077 DSRT FS 8 1.5

GTIN 4013364273375, Zolltarifnr. (EU): 85447000, Bruttogewicht: 142.59 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

Faseroptischer Sensor 8 m
Faseroptischer Sensor Spezieller Lichtsensor
zur Erfassung der Lichtemission des
Störlichtbogens ab 5 kA.
Gesamtlänge: 8 m

Fabrikat: DEHN
Typ: DSRT FS 8 1.5
Art.-Nr.: 782077
oder gleichwertig.

Zertifikate



Technische Daten

Artikel 782077 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782077 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782081 DSRT FS 10 1.5

GTIN 4013364273344, Zolltarifnr. (EU): 85447000, Bruttogewicht: 147.27 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

Faseroptischer Sensor 10 m
Faseroptischer Sensor Spezieller Lichtsensor
zur Erfassung der Lichtemission des
Störlichtbogens ab 5 kA.
Gesamtlänge: 10 m

Fabrikat: DEHN
Typ: DSRT FS 10 1.5
Art.-Nr.: 782081
oder gleichwertig.

Zertifikate



Technische Daten

Artikel 782081 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782081 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782085 DSRT FS 12 1.5

GTIN 4013364273443, Zolltarifnr. (EU): 85447000, Bruttogewicht: 150.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

Faseroptischer Sensor 12 m
Faseroptischer Sensor Spezieller Lichtsensor
zur Erfassung der Lichtemission
des Störlichtbogens ab 5 kA.
Gesamtlänge: 12 m

Fabrikat: DEHN
Typ: DSRT FS 12 1.5
Art.-Nr.: 782085
oder gleichwertig.

Zertifikate



Technische Daten

Artikel 782085 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782085 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782091 DSRT FS 15 1.5

GTIN 4013364273474, Zolltarifnr. (EU): 85447000, Bruttogewicht: 156.67 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

Faseroptischer Sensor 15 m
Faseroptischer Sensor Spezieller Lichtsensor
zur Erfassung der Lichtemission
des Störlichtbogens ab 5 kA.
Gesamtlänge: 15 m


Fabrikat: DEHN
Typ: DSRT FS 15 1.5
Art.-Nr.: 782091
oder gleichwertig.

Zertifikate



Technische Daten

Artikel 782091 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782091 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782092 DSRT FS 17 1.5

GTIN 4013364468092, Zolltarifnr. (EU): 85447000, Bruttogewicht: 170.88 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

Faseroptischer Sensor 17 m
Faseroptischer Sensor Spezieller Lichtsensor
zur Erfassung der Lichtemission
des Störlichtbogens ab 5 kA.
Gesamtlänge: 17 m

Fabrikat: DEHN
Typ: DSRT FS 17 1.5
Art.-Nr.: 782092
oder gleichwertig.

Zertifikate



Technische Daten

Artikel 782092 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782092 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
