Abstandshalter für Omni-Antennen

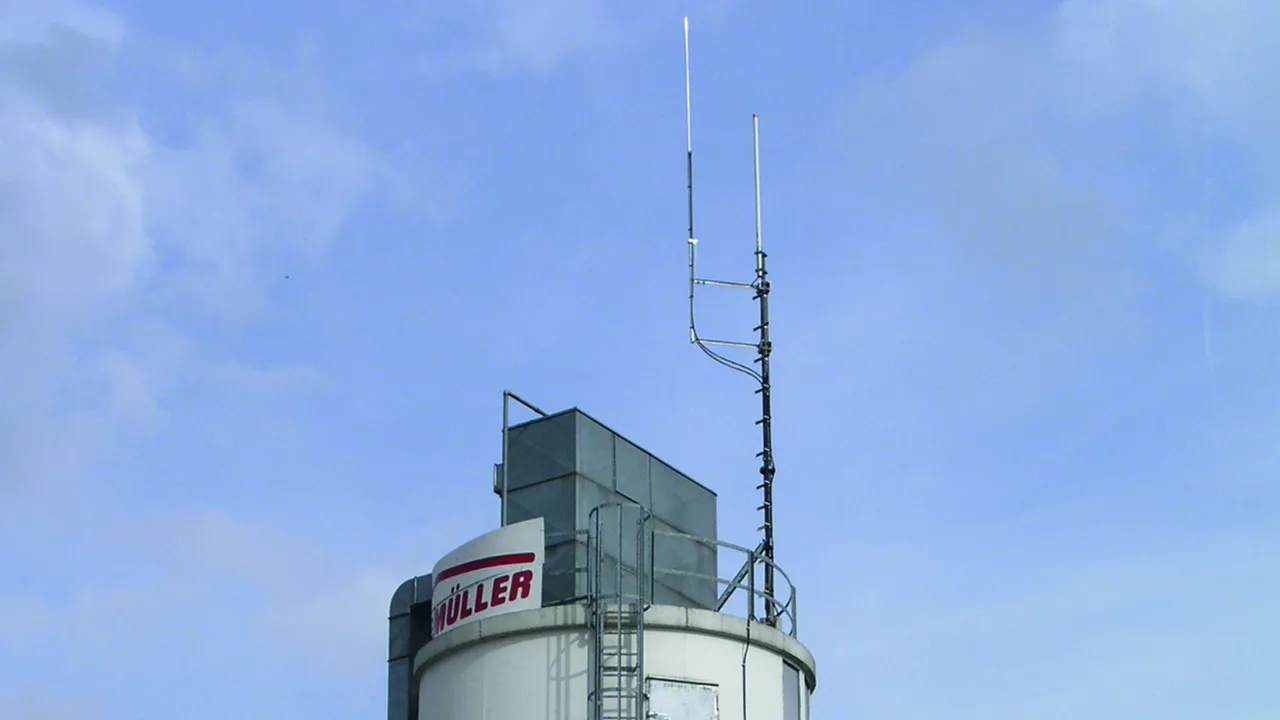

Für verschiedene funktechnische Anwendungen werden Antennen eingesetzt, die eine 360°-Abstrahlcharakteristik besitzen. Derartige Rundstrahl-Antennen sind auch unter dem englischen Begriff “Omnidirectional Antennas” (Omni-Antennen) im Markt bekannt. Typische Anwendungen für Omni-Antennen in der Praxis sind: Betriebsfunk, Sicherheitsnetze und vereinzelt auch GSM-Netze. Die Anwendung in GSM-Netzen erfolgt nur dann, wenn eine geringe Funkbelastung / Funkhäufigkeit vorhanden ist.

Bei den Omni-Antennen ist zu beachten, dass metallene Strukturen in unmittelbarer Nähe die Abstrahlcharakteristik negativ beeinflussen, d. h. dämpfen. Je weiter diese Strukturen von der Antenne entfernt angeordnet sind, desto geringer beeinflussen sie die Abstrahlcharakteristik.
Zur Beurteilung, in welcher Art und Größe in der Nähe befindliche Metallstrukturen die Abstrahlcharakteristik beeinflussen, wurden gemeinsam mit dem Unternehmen Kathrein, Rosenheim, Messungen für Produkte von DEHN dazu durchgeführt.

Bei der Installation von Getrennten Fangeinrichtungen für Omni-Antennen muss berücksichtigt werden, dass eine getrennte Fangstange mit einem ausreichenden Schutzwinkel die zu schützende Antenne abdeckt. Weiterhin ist zu berücksichtigen, dass ein ausreichender Trennungsabstand s eingehalten werden muss.

Details

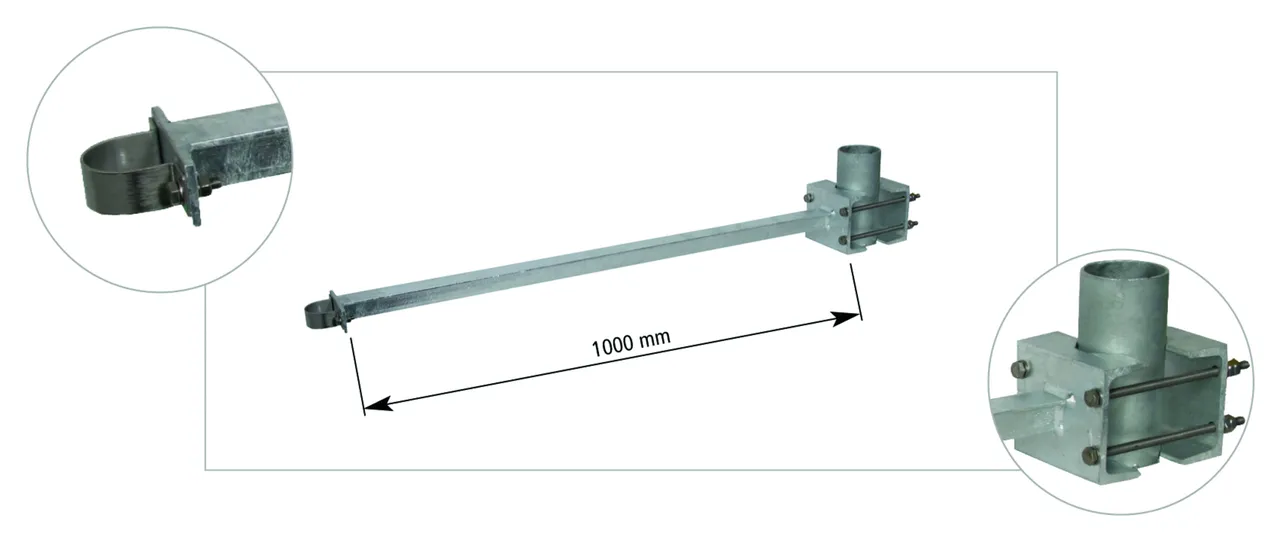

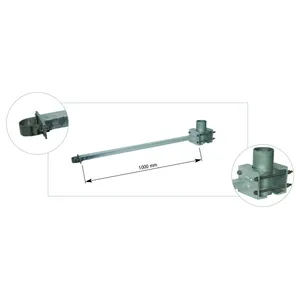

Bild 3: Abstandshalter – Detaildarstellung
lorem ipsum

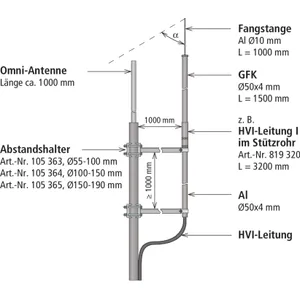

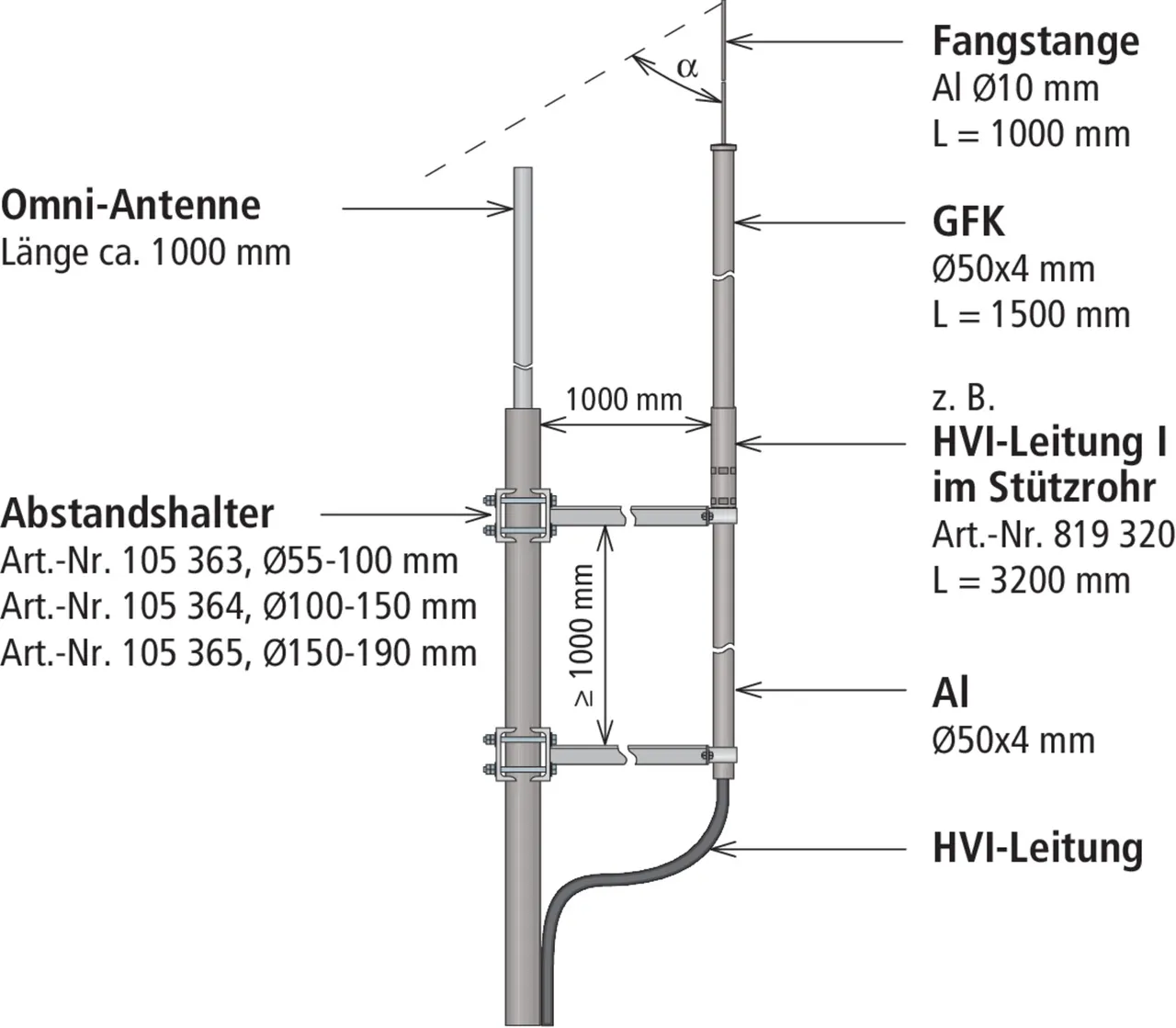

Bild 1: Exemplarischer Aufbau für Omni-Antenne Länge 1000 mm
lorem ipsum

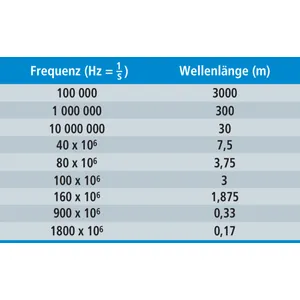

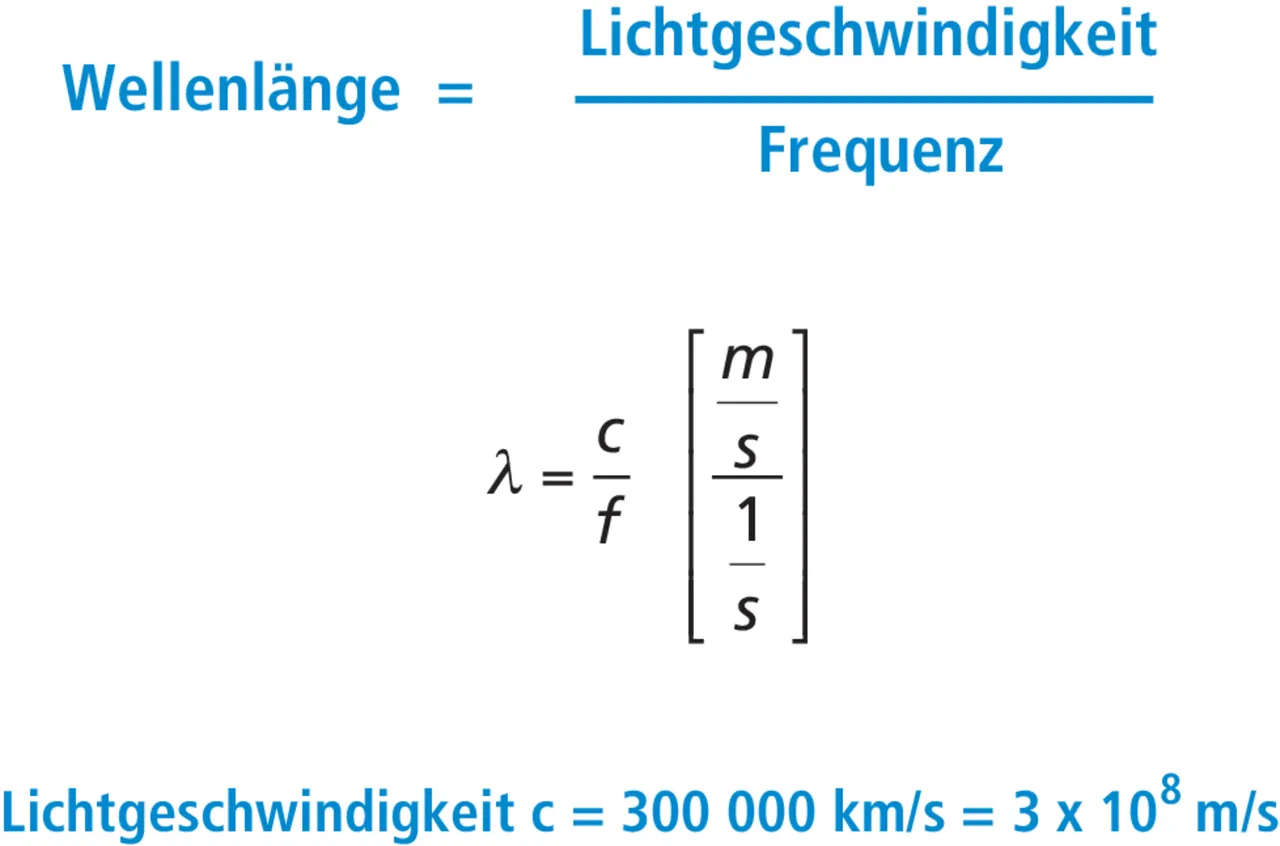

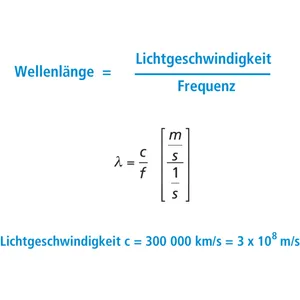

Berechnung der Wellenlänge
lorem ipsum

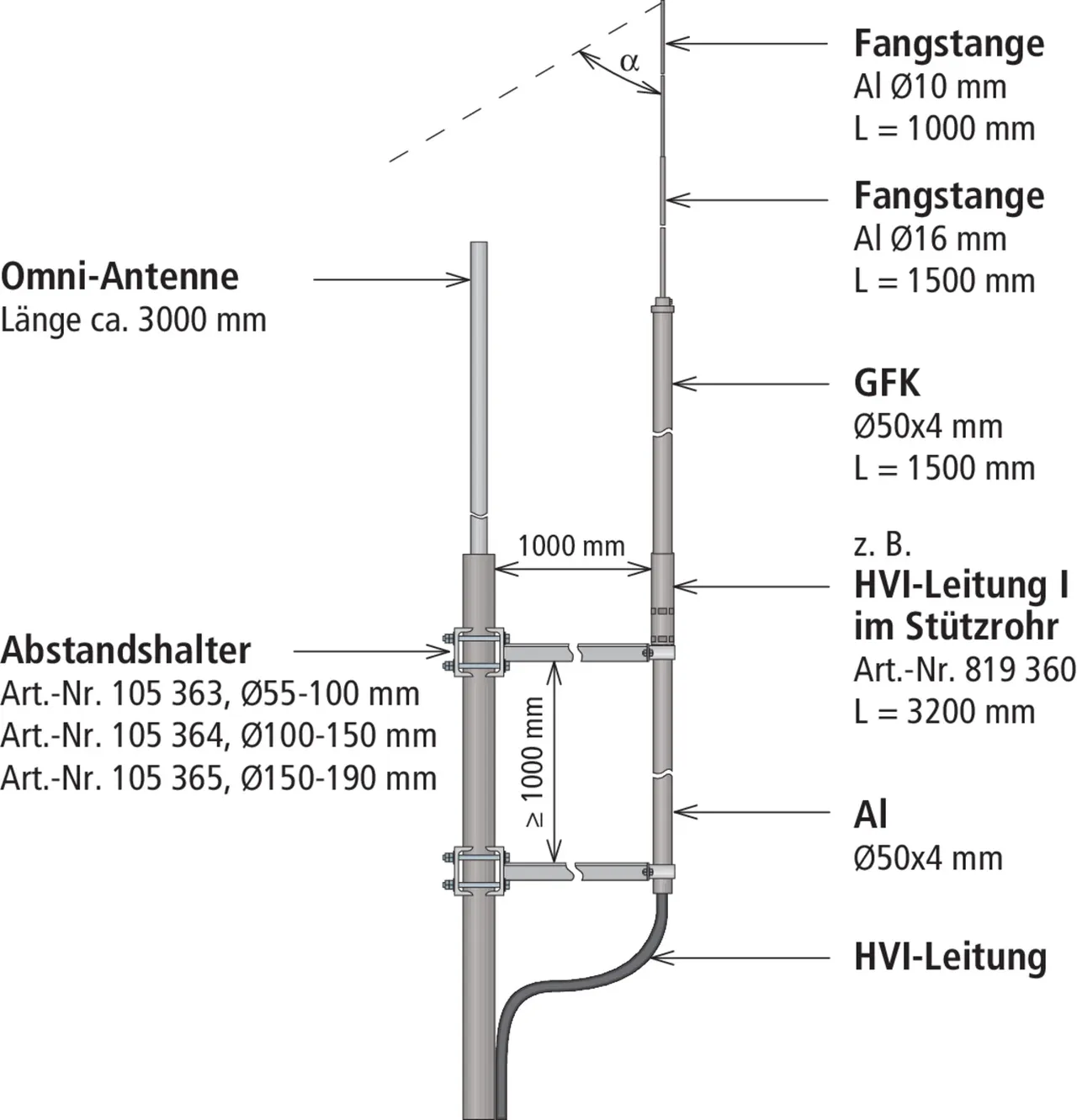

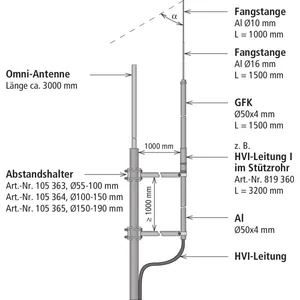

Bild 2: Exemplarischer Aufbau für Omni-Antenne Länge 3000 mm
lorem ipsum

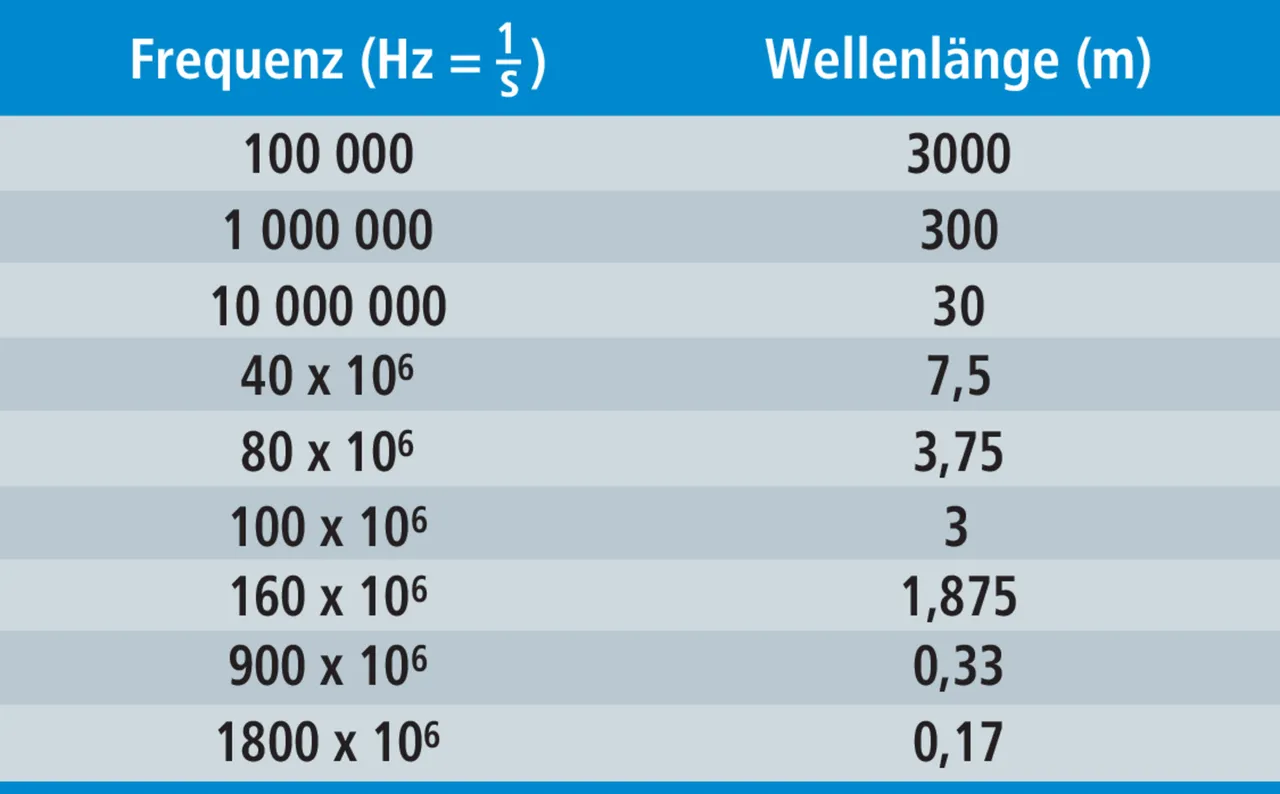

Übersichtstabelle
lorem ipsum

Abstandshalterung für DEHNiso-Combi-Stützrohre mit innen- und / oder außenverlegter HVI Leitung, montiert am Antennenmast.

3 Produkte

Art.-Nr. 105363 AH D50 1000 D55.100 STTZN

GTIN 4013364106031, Zolltarifnr.: 85389099, Bruttogewicht: 8.87 kg, VPE: 1.00 Stk.


Abbildungen

Weitere Information

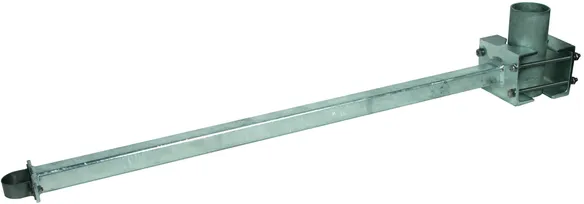

Abstandshalter für Omni-Antennen Klemmbereich 55-100mm St/tZn
Abstandshalter für Omni-Antennen zur Befestigung
der Stützrohrkonstruktion auf Abstand am Antennenmast
für DEHNiso-Combi Stützrohre mit innen-
und/oder außenverlegter HVI power Leitung.
Es müssen mindestens zwei Abstandshalter pro Stützrohr
der Getrennten Fangeinrichtung montiert werden.
Abstandshalter sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Werkstoff Halter / Vierkantrohr: St/tZn
Klemmbereich (Ø Mast): 55-100 mm
Klemmbereich Stützrohr: 50 mm
Länge Distanzstück: 1000 mm
Abmessung: 140 x 120 x 55 mm

Fabrikat: DEHN
Typ: AH D50 1000 D55.100 STTZN
Art.-Nr.: 105363
oder gleichwertig.



Technische Daten

Werkstoff Halter / Vierkantrohr St/tZn
Klemmbereich (Ø Mast) 55-100 mm
Klemmbereich Stützrohr 50 mm
Länge Distanzstück 1000 mm

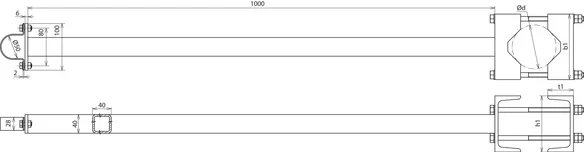

Abmessung (b1 x h1 x t1) 140 x 120 x 55 mm
