Supports pour la protection externe contre la foudre

Économisez de la main d’œuvre et du temps avec nos trépieds et quadripieds.

Montage rapide et sûr, à l’aide d’un seul outil.
Parmi nos composants de protection extérieure contre la foudre, découvrez les avantages de nos trépieds et quadripieds pour tiges de capture et tubes supports. Ils offrent un montage rapide, avec un seul outil, par une seule personne. Par rapport aux supports conventionnels, ils permettent un gan de temps de jusqu’à 40 % lors du montage. La clé : un système de pliage et d’enclenchement confortable et facile à monter, des fixations prémontées et une orientation flexible. Pour un montage plus rapide, plus sûr et plus facile.

Gain de temps de 40 % lors du montage du support

Disponible en version trépied ou quadripied, le système de support sur socle offre une stabilité excellente. Les deux systèmes permettent de monter les composants suivants :

  • Tiges de capture (Ø 40 mm)
  • Tubes supports DEHNiso-Combi avec pointe/tige de capture
  • Tube support HVI (Ø 50 mm) / conducteur HVI posé dans/sur le tube support

Versions trépied et quadripied

107390

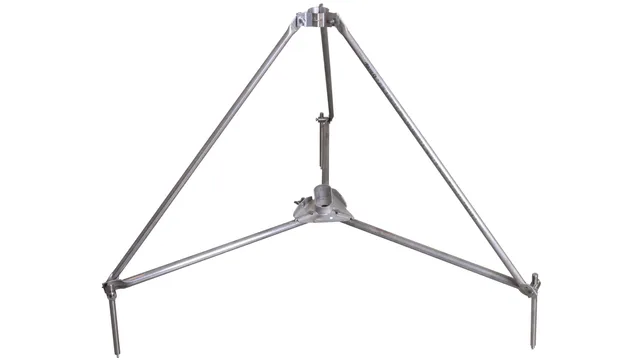

Trépied, version petite

pliable, avec fixation demi-coque pour tubes de diamètre 40/50 mm, rayon 680 mm, inclinaison 10°, INOX

Ajouter  Détails

107391

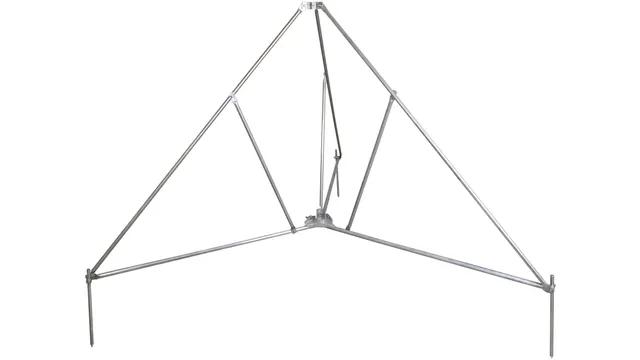

Trépied, version grande

pliable, avec fixation demi-coque pour tubes de diamètre 40/50 mm, rayon 1330 mm, inclinaison 10°, INOX

Ajouter  Détails

107490

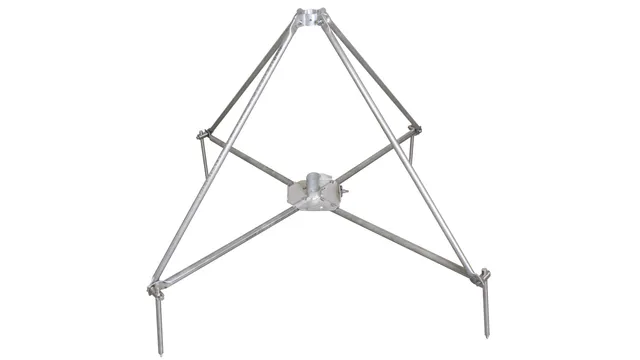

Quadripied, version petite

pliable, avec fixation demi-coque pour tubes de diamètre 40/50 mm, rayon 680 mm, inclinaison 10°, INOX

Ajouter  Détails

107491

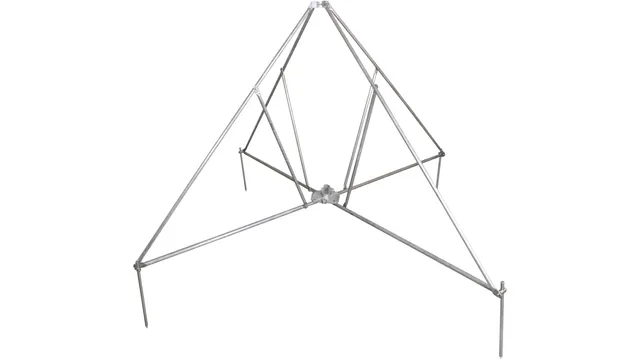

Quadripied, version grande

pliable, avec fixation demi-coque pour tubes de diamètre 40/50 mm, rayon 1330 mm, inclinaison 10°, INOX

Ajouter  Détails

Aperçu de vos avantages.

Montage rapide et confortable



Gain de temps précieux grâce aux vis, colliers et crochets de fixation prémontés. Il n’est pas nécessaire de démonter les écrous et les vis, ce qui évite de les perdre. Pendant la saison froide, il est donc possible de travailler avec des gants.

Orientation flexible et simple



Une seule personne peut mettre le support à niveau. Pour ce faire, le niveau à bulle est posé sur le support. Le monteur modifie la hauteur en déplaçant simplement les points d’angle/les connecteurs KS et l’adapte ainsi à la pente du toit.

Un seul outil



Une clé de taille 13 suffit pour serrer toute la boulonnerie. Il n’est pas nécessaire de changer d’outil ou de transporter d’autre outils sur le toit. Ceci économise du temps, du poids et du travail lors du transport.

Emballage compact



Les trépieds et quadripieds sont livrés assemblés, en format compact. Ceci réduit l’encombrement lors du transport jusqu’au toit, minimise les déchets d’emballage et les coûts d’élimination.







Réduction des risques de blessures



Le système composé de tubes n’a pas de bords tranchants. Ceci rend le travail plus sûr en évitant les coupures et les blessures des mains.





Possibilité de raccorder jusqu’à 6 conducteurs



Le courant de foudre peut être réparti sur plusieurs conducteurs directement au niveau du support. L’attache double fournie permet de raccorder deux conducteurs. À l’aide d’attaches doubles supplémentaires, il est possible de raccorder jusqu’à six conducteurs et ainsi d’économiser des coûts.

Aspect discret



Grâce à leurs barres minces, les trépieds et quadripieds s’intègrent parfaitement dans le décor. Ils s’adaptent harmonieusement à l’environnement tout en évitant les reflets éblouissants du soleil.

Fixation latérale simple des tubes supports



L’encoche dans le support permet d’introduire facilement les tubes supports par le côté. Ce système évite l’enfilage rigide par le haut et offre un gain de temps précieux lors du montage. De plus, il minimise les risques d’accident.

Support de mât à hauteur de main



Même sur les grands trépieds et quadripieds, le support de mât se trouve confortablement à hauteur de main. Il n’est pas nécessaire d’utiliser une échelle ou un marchepied. Le montage être effectué facilement et en toute sécurité par une seule personne.

Accessoires pour trépieds et quadripieds

Jeu d’adaptation

Une tige de capture d’un diamètre de 40 mm nécessite le kit d’adaptation D 50 mm sur D 40 mm.





Jeu d’adaptation

Kit de barres de support de socle

L’adaptation de l’angle d’inclinaison nécessite des accessoires. Le nombre de kits de barres de support de socle nécessaires dépend du degré d’inclinaison et du système. Vous trouverez plus d’informations à ce sujet dans la notice d’installation.



Kit de barres de support de socle

Téléchargements

Flyer Nouveaux trépieds et quadripieds pour tiges de capture et tubes supports Montage rapide et sûr, à l’aide d’un seul outil .pdf 314 KB

Details – Trépied

Details – Quadripied

Tiges de capture télescopiques

Transport pratique – montage sûr et rapide

L’emballage compact et pratique des tiges de capture télescopiques facilite le transport, le stockage et le montage. De plus, la faible longueur de montage et le système d’enclenchement intégré minimisent les risques de blessures. La petite longueur des tiges de capture réduit le danger de basculement lors de la mise en place. Le système d’enclenchement verrouille automatiquement les segments de la tige. Ceci évite toute rétraction inattendue des segments du mât après l’extension.

Flyer produit
