Mise à la terre et liaison équipotentielle pour les maisons individuelles
Un système de mise à la terre fonctionnel est la base de l’exploitation sûre des systèmes électriques dans les maisons individuelles. Elle dirige le courant de foudre vers la terre, où il ne peut pas causer de dégâts. Ceci est tout aussi important pour les nouvelles constructions que pour les bâtiments existants. La mise à la terre protège également les habitants sont protégés contre les hautes tensions dangereuses.
Accordez suffisamment d’attention à la conception et la mise en œuvre du système de mise à la terre, car les omissions ou les erreurs pendant la phase de construction ne peuvent pas être corrigées plus tard par le propriétaire ou, du moins, pas sans beaucoup d’efforts et de dépenses.
La bonne façon de réaliser une mise à la terre conforme aux normes pour les maisons individuelles.
S’il y a déjà une tranchée autour du bâtiment suite à l’excavation de la cave, une boucle de terre peut être posée dans le sol sans travaux supplémentaires.
Le système de mise à la terre peut être réalisé avec une boucle de terre sans liaison équipotentielle combinée si les conditions normatives permettent d’y renoncer. La boucle de terre est posée en anneau fermé autour de la construction. Dans ce cas, une largeur de maille de 20 m x 20 m maximum doit être respectée.

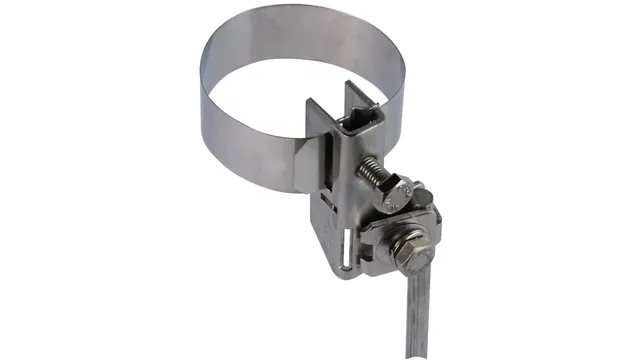

Pour un bâtiment résidentiel conventionnel, DEHN recommande de réaliser le système de mise à la terre en ajoutant une possibilité de raccordement à basse impédance (disposition en L supplémentaire dans le béton), afin d’être préparé aux éventuelles modifications futures de l’installation électrique. Si un système extérieur de protection contre la foudre est installé, une liaison équipotentielle combinée (boucle fermée supplémentaire dans le béton) est obligatoire.
942565
DEHNguard MP YPV
Multipole surge arrester for PV systems, Type 2. With plug-in protection modules, double push-in connection terminal and Thermo Dynamic Control. For the protection of low-voltage consumer systems.
860010
Conduttori tondi
Tondo in acciaio inossidabile secondo CEI EN 62561-2 (CEI 81-24), per l'impiego in impianti parfulmine e di terra o sistemi equipotenziali.
/https://dxeifbnwdc27t.cloudfront.net/image/868612809735/image_dc68gh5tlp3gp35qdt8174hq54)

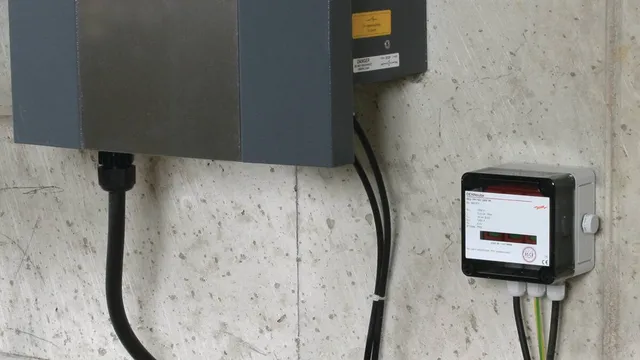

DEHNcube PV
Multipole surge arrester with three-stage DC switching device for PV systems up to 1000 V in protection class IP65.
952588
Borne à ressort push-in STAK 4X10
Borne push-in pour la mise en place d’un câblage en série optimisé CEM selon DIN VDE 0100-534 de parafoudres de type 2.
/https://dxeifbnwdc27t.cloudfront.net/image/868612809735/image_u97bllonf54otaojma6khoqk77)

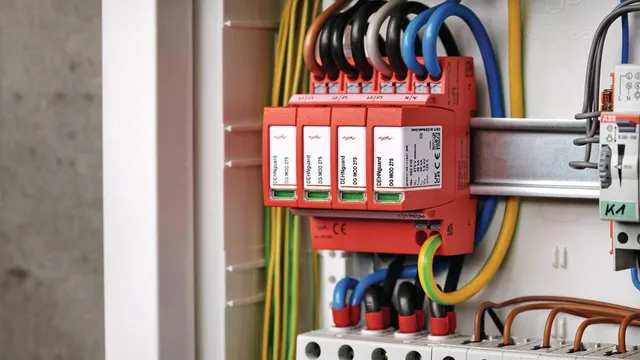

DEHNguard modular
Multipole, modular surge arrester with functional arrester design. For protecting low-voltage consumer installations against surges.
563200
Barra equipotenziale
Barra equipotenziale secondo CEI EN 62561-1 per l'equipotenzialità di sicurezza e funzione secondo DIN VDE 0100-410/540 (barra di messa a terra principale) e l'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).

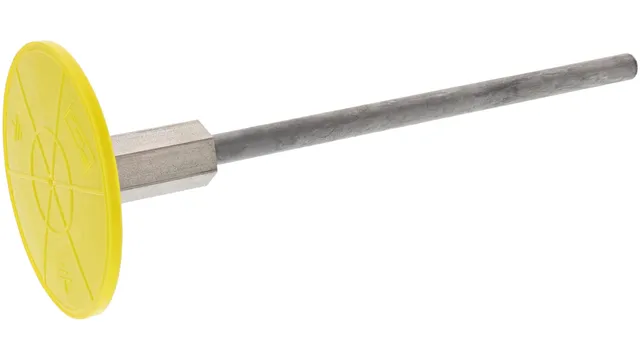

478011
Punti fissi di terra
Punto fisso di terra secondo CEI EN 62561-1 come collegamento, resistente alla corrosione, di calate p.es. all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e / o l'equipotenzialità di funzione, per l'installazione nella cassaforma.
101110
Air-termination tip, Al, SET
Air-termination tip, including two seam clamps, for protecting free field photovoltaic systems or carports with a PV system against direct lightning strikes.
365250
UNI seam clamp, StSt/aluminium
For integrating the mounting systems of PV systems into functional equipotential bonding, functional earthing and lightning equipotential bonding.

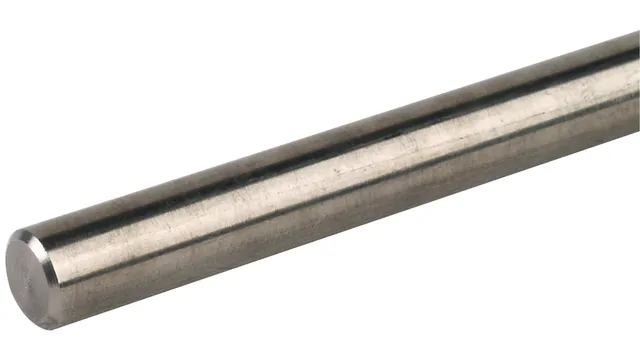

860010
Round wire, stainless steel
Stainless steel wire for use in lightning protection and earthing systems or equipotential bonding.

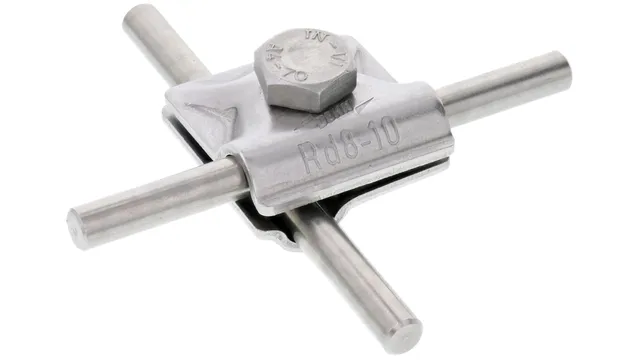

390079
MV clamp, stainless steel
Multi-purpose connecting clamp for universal use as a cross clamp, T clamp and parallel clamp for round conductors. Two-part version with hexagon screw and threaded base part.
540263
Morsetti di messa a terra UNI
Morsetto di messa a terra per integrazione di parti dell’impianto nel collegamento equipotenziale funzionale, nel collegamento equipotenziale antifulmine o nella messa a terra funzionale.
390079
Morsetto MV
Morsetto di collegamento multiuso secondo CEI EN 62561-1, per l'applicazione universale per connessioni a croce, a "T" e parallele di conduttori tondi. Esecuzione componibile con vite a testa esagonale e filetto nella parte inferiore.

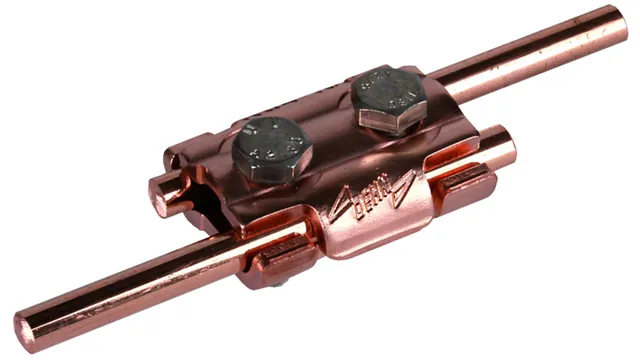

305007
Connettore parallelo
Connettore parallelo secondo CEI EN 62561-1, per il collegamento di due conduttori in modo parallelo. Esecuzione per diametri differenti, con due viti.

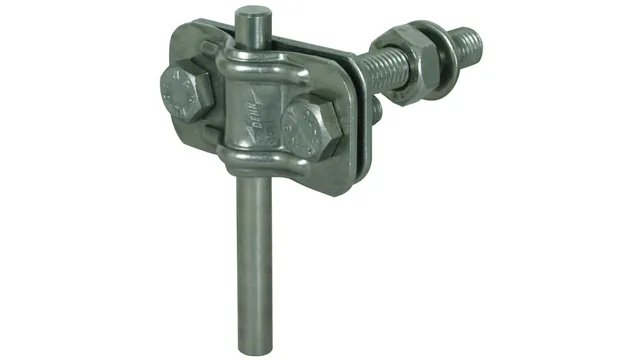

478129
Morsetto di collegamento con perno filettato
Morsetto di collegamento con perno filettato per il collegamento di conduttori Td e Pt ai punti fissi di terra con filetto M10 / 12.
274160
Staffa portafilo DEHNhold
Staffa portafilo DEHNhold con cavallotto a fessura per il fissaggio di conduttori piatti. Utilizzabile per diversi materiali ad es. Al, INOX, Fe/tZn e Cu, posa fisa del conduttore.

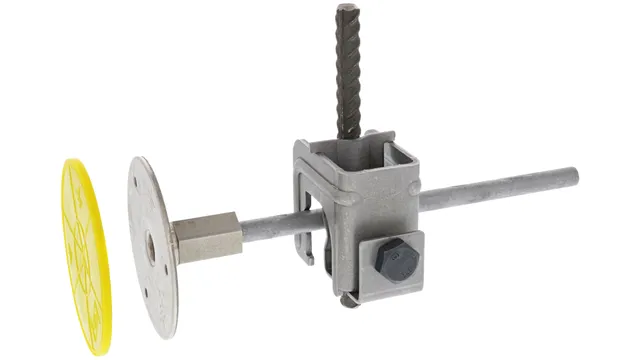

478219
Set di dispersori per ferri d'armatura
Il set di messa a terra serve per la realizzazione di un impianto di terra secondo i requisiti conformi a SNR 464113. In questo il connettore in parallelo permette un collegamento con morsetto facile e veloce con i ferri d'armatura.

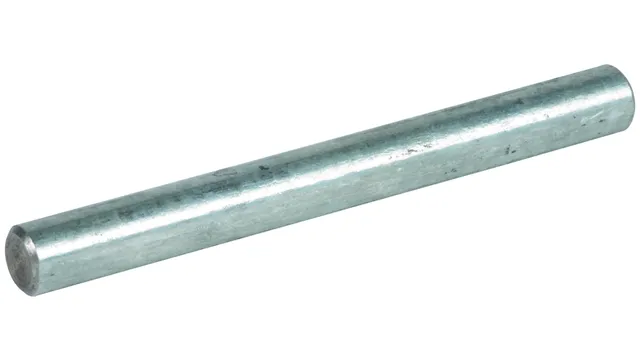

800010
Conduttori tondi
Tondo in acciaio secondo CEI EN 62561-2 (CEI 81-24) con rivestimento di zinco, valore medio ≥ 50 µm (350 g/m2), per l'impiego in impianti parafulmini come captatore oppure calata.

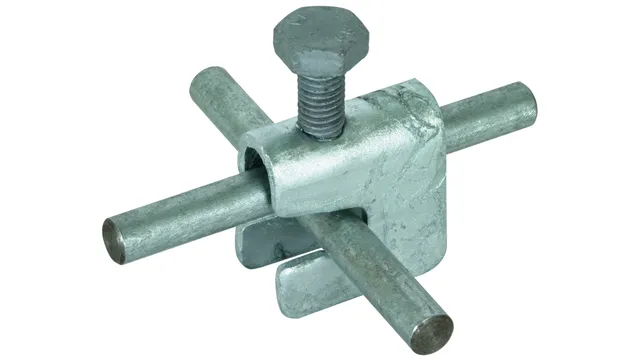

308025
Morsetto di collegamento per ferri d'armatura
Morsetto di collegamento secondo CEI EN 62561-1 per il collegamento di reti elettrosaldate o armature con conduttori tondi.
563200
Barra equipotenziale
Barra equipotenziale secondo CEI EN 62561-1 per l'equipotenzialità di sicurezza e funzione secondo DIN VDE 0100-410/540 (barra di messa a terra principale) e l'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).
478011
Punti fissi di terra
Punto fisso di terra secondo CEI EN 62561-1 come collegamento, resistente alla corrosione, di calate p.es. all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e / o l'equipotenzialità di funzione, per l'installazione nella cassaforma.

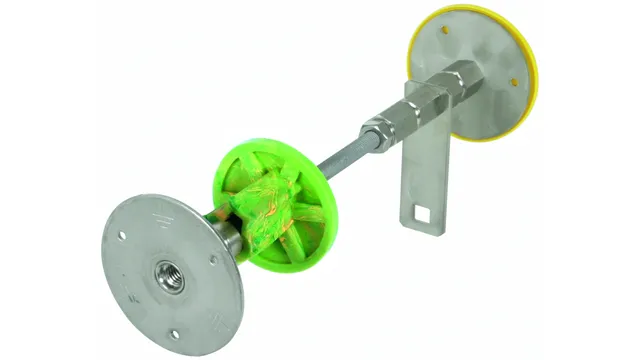

478530
Passante per parete a pressione tenuta stagna per "vasca bianca"
Boccola passante da parete a tenuta stagna con acqua in pressione per vasca bianca, per il passaggio, a tenuta stagna con acqua in pressione del conduttore di terra ed equipotenzialità attraverso pareti in calcestruzzo, regolabile con asta filettata M10.

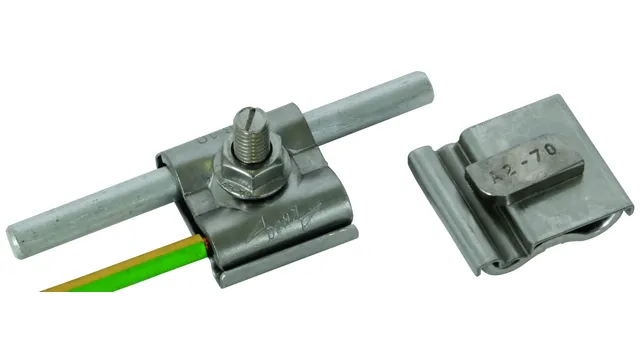

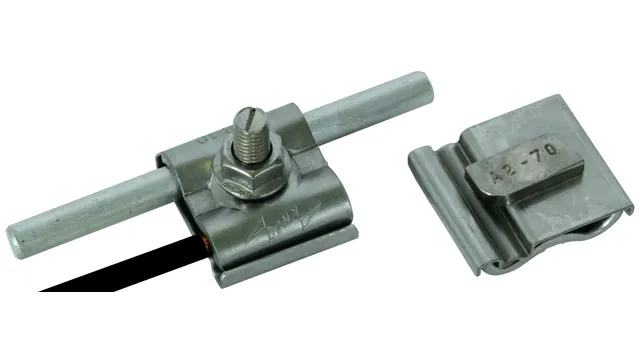

540250
Morsetti di messa a terra UNI
Morsetto di messa a terra conforme alla norma DIN EN 62561-1, per l'integrazione di sistemi di montaggio, ad es. di impianti FV, nel collegamento equipotenziale funzionale/messa a terra funzionale (colore del conduttore ev. nero) e collegamento equipotenziale antifulmine a norma DIN EN 62305-3 (VDE 0185-305-3).
365250
Morsetto di sezionamento UNI
Morsetto di sezionamento UNI secondo la norma CEI EN 62561-1, per l'integrazione di sitemi di montaggio ad es.

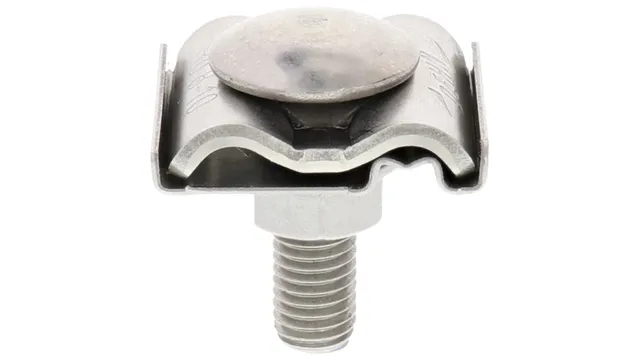

540263
Morsetti di messa a terra UNI
Morsetto di messa a terra per integrazione di parti dell’impianto nel collegamento equipotenziale funzionale, nel collegamento equipotenziale antifulmine o nella messa a terra funzionale.

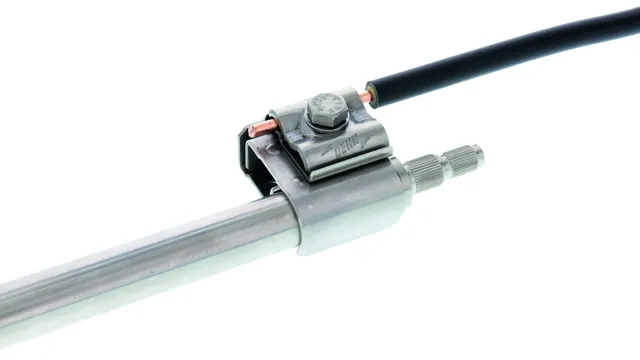

540121
Morsetto di collegamento
Morsetto di collegamento secondo CEI EN 62561-1 per il collegamento a croce e parallelo di conduttori tondi o cardati su dispersori di profondità. Esecuzione per dispersori di profondità Ø20-25 mm.
478219
Set di dispersori per ferri d'armatura
Il set di messa a terra serve per la realizzazione di un impianto di terra secondo i requisiti conformi a SNR 464113. In questo il connettore in parallelo permette un collegamento con morsetto facile e veloce con i ferri d'armatura.

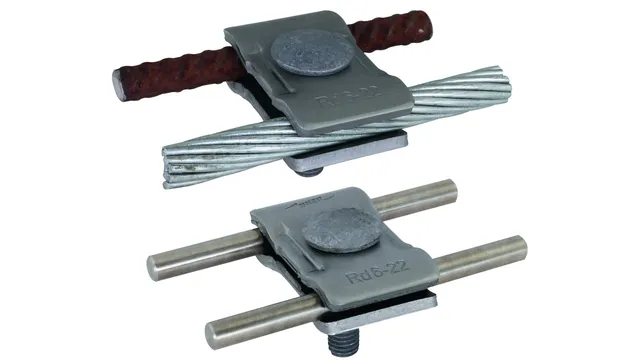

306121
Connettore parallelo
Connettore parallelo secondo CEI EN 62561-1, per il collegamento di due conduttori in modo parallelo. Esecuzione per diametri differenti, con una vite.

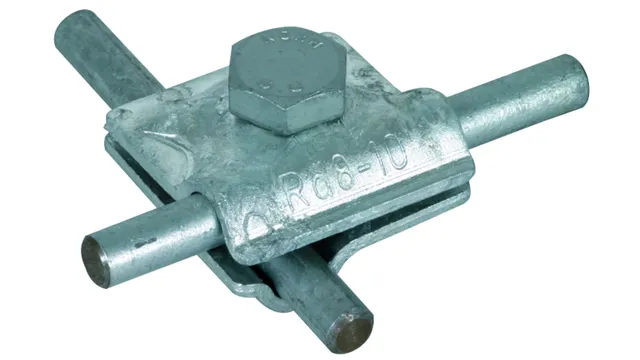

390050
Morsetto MV con vite a testa esagonale
Morsetto di collegamento multiuso secondo CEI EN 62561-1, per l'applicazione universale per connessioni a croce, a "T" e parallele di conduttori tondi.
308031
Morsetto per staffa a pressione
Morsetto a cavallotto a compressione secondo CEI EN 62561-1 per il collegamento di conduttori tondi e piatti in fondamenta in cemento o reti elettrosaldate e ferri d'armatura con conduttori tondi e piatti.

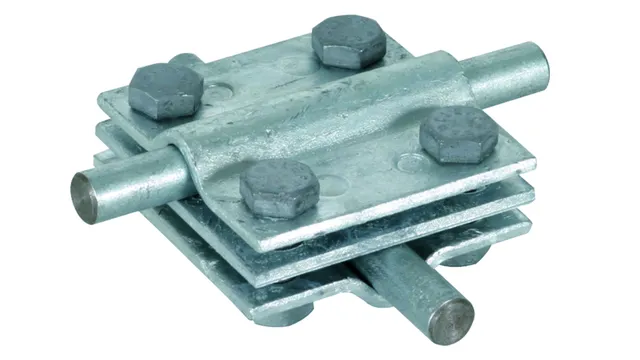

319201
Morsetto a croce per collegamenti fuori e sotto terra
Morsetto a croce secondo CEI EN 62561-1 per collegamenti fuori e sotto terra di conduttori tondi e piatti. Esecuzione con piastra intermedia e viti M8.

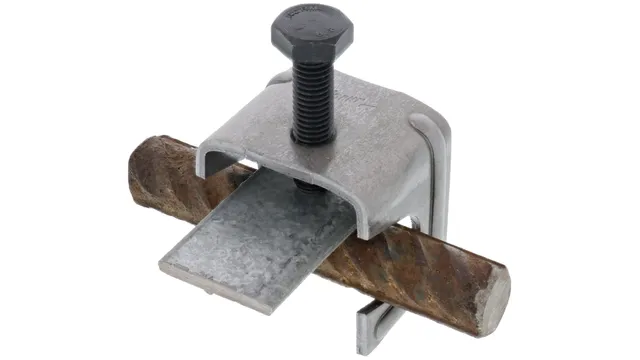

308030
Morsetto di collegamento per ferri d'armatura
Morsetto di collegamento secondo CEI EN 62561-1 per il collegamento di reti elettrosaldate o armature con conduttori piatti.
478129
Morsetto di collegamento con perno filettato
Morsetto di collegamento con perno filettato per il collegamento di conduttori Td e Pt ai punti fissi di terra con filetto M10 / 12.
274160
Morsetto MV
Morsetto di collegamento multiuso secondo CEI EN 62561-1, per l'applicazione universale per connessioni a croce, a "T" e parallele di conduttori tondi. Esecuzione componibile con vite a testa esagonale e filetto nella parte inferiore.
Sécurité et conformité aux normes
La norme NIN 2020 définit des exigences minimales pour la planification, la réalisation et la documentation des systèmes de mise à la terre dans les bâtiments.
Informations sur la normeVous avez des questions sur la mise à la terre et la liaison équipotentielle de maisons individuelles ?
