Mise à la terre et liaison équipotentielle pour les bâtiments collectifs
Un système de mise à la terre fonctionnel est la base de l’exploitation sûre des systèmes électriques dans les bâtiments collectifs. Il sert notamment à respecter les mesures de protection prescrites pour l’installation électrique et réduit les différences de potentiel en cas d’impact de foudre en déchargeant le courant de foudre de manière ciblée dans le sol.
Accordez suffisamment d’attention à la conception et la mise en œuvre du système de mise à la terre, car les omissions ou les erreurs pendant la phase de construction ne peuvent pas être corrigées plus tard par le propriétaire ou, du moins, pas sans beaucoup d’efforts et de dépenses.

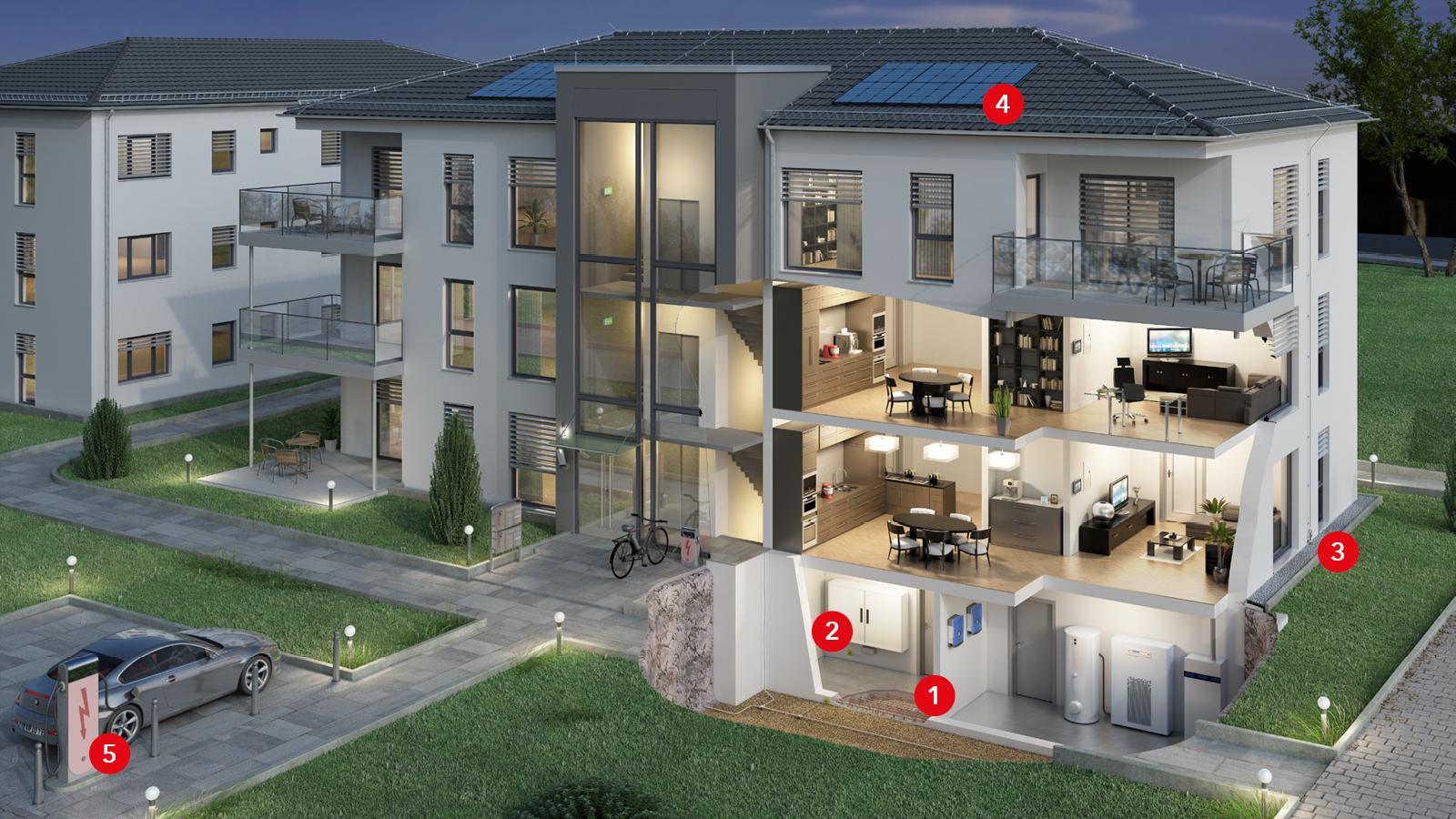

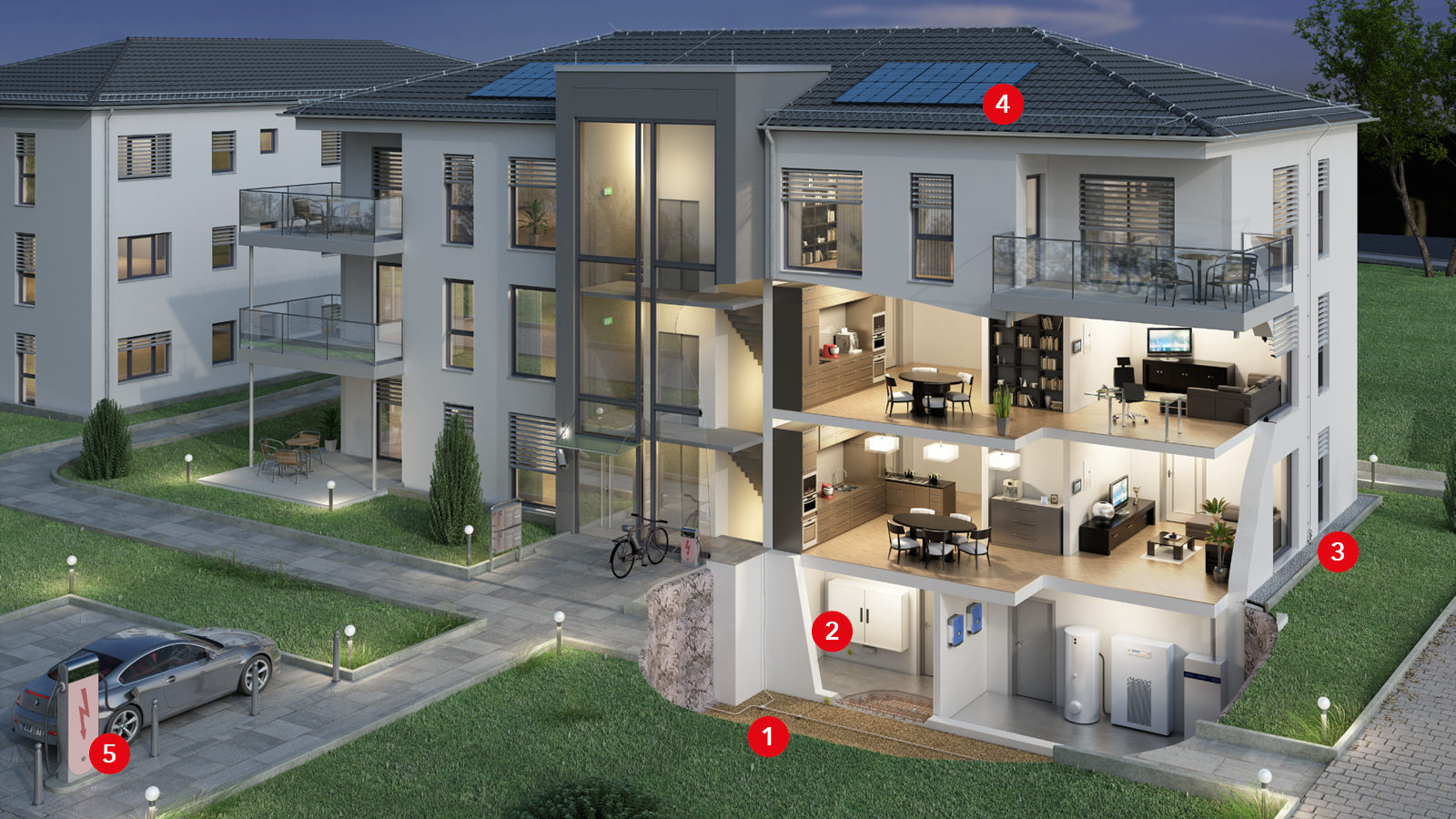

La bonne façon de réaliser une mise à la terre conforme aux normes pour les bâtiments collectifs.
La boucle de terre est posée en anneau, en contact avec la terre, à l’extérieur des fondations. Elle forme un anneau fermé qui entoure le bâtiment. Pour les bâtiments plus grands, il faut prévoir des connexions transversales supplémentaires. Dans ce cas, une largeur de maille de 20 m x 20 m maximum doit être respectée.
Si un système de protection contre la foudre selon la norme DIN EN 62305 est prévu, la largeur de maille de la boucle de terre doit être réduite à 10 m x 10 m. Cette largeur de maille réduite est recommandée pour chaque immeuble collectif afin de permettre l’équipement ultérieur de la protection extérieure contre la foudre.
Dans les bâtiments collectifs, un système de liaison équipotentielle combinée (CBN) peut être nécessaire en plus de la boucle de terre. Le CBN est un conducteur d’équilibrage principal de potentiel et de protection posé dans la dalle de sol. Il doit être relié à l’armature tous les 2 mètres. Le CBN est intégré dans le béton des fondations du bâtiment sous forme d’un anneau fermé, posé le long des bords extérieurs. La taille de maille du CBN est de 20 m x 20 m maximum. Il est relié à la boucle de terre à intervalles réguliers de 20 m maximum.

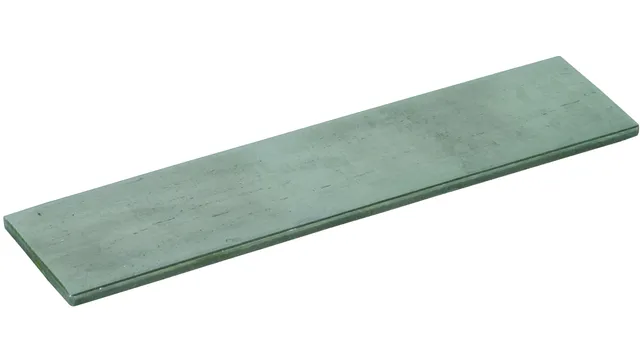

860335
Conduttore piatto in acciaio inossidabile
Conduttore piatto in acciaio inossidabile secondo CEI EN 62561-2 (CEI 81-24) per l'impiego in impianti parafulmine e sistemi equipotenziali ad anello.
860010

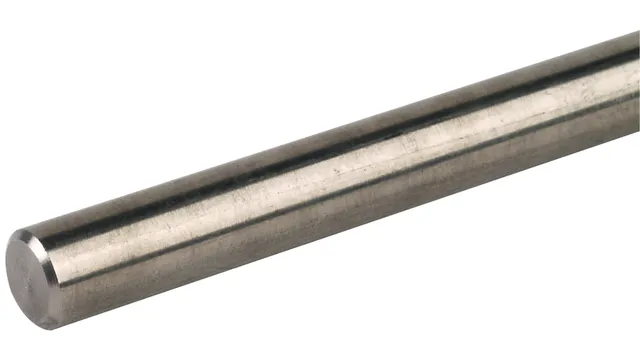

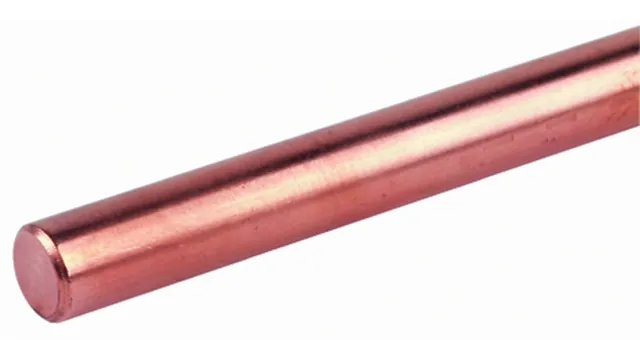

Conduttori tondi
Tondo in acciaio inossidabile secondo CEI EN 62561-2 (CEI 81-24), per l'impiego in impianti parfulmine e di terra o sistemi equipotenziali.
391079
Morsetti MV con perno di bloccaggio
Morsetto di collegamento multiuso con protezione contro lo svitamento a norma DIN EN 62561-1, per l’utilizzo universale come morsetto a croce, a T e parallelo per conduttori a sezione tonda.
860115
Linguetta di connessione raddrizzata / con angolatura
Conduttore tondo secondo CEI EN 62561-2, come linguetta di connessione, per il collegamento delle calate all'impianto di terra, in acciaio inossidabile INOX (AISI 316).
557125

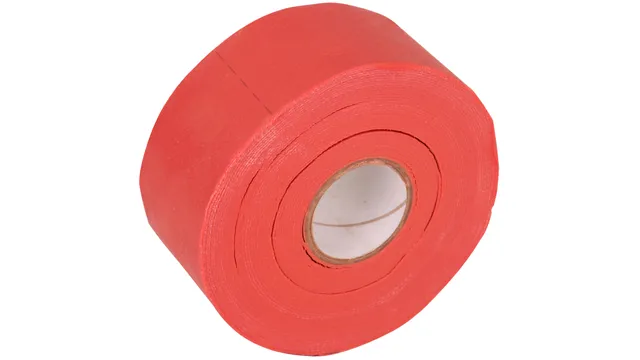

Nastri jutati anticorrosione con perforazione
Nastro anticorrosione per la protezione di collegamenti interrati, come collegamenti a morsetto e a vite. Questo robusto nastro protettivo in materiale plastico rivestito di petrolato su entrambi i lati impedisce efficacemente la penetrazione di sporcizia e umidità.

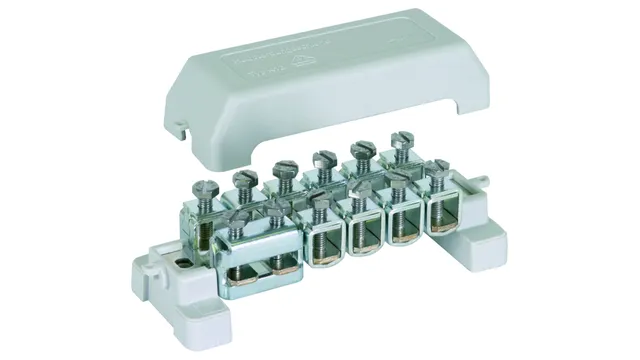

563200
Barra equipotenziale
Barra equipotenziale secondo CEI EN 62561-1 per l'equipotenzialità di sicurezza e funzione secondo DIN VDE 0100-410/540 (barra di messa a terra principale) e l'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).

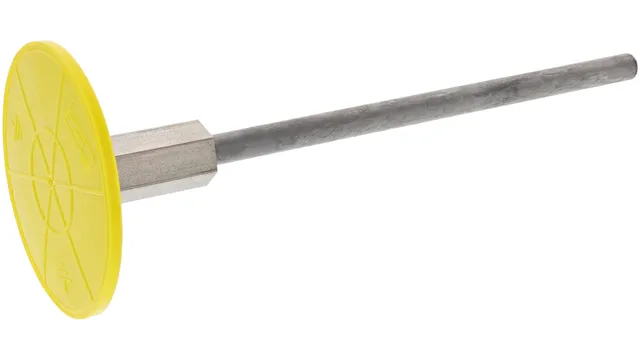

478011
Punti fissi di terra
Punto fisso di terra secondo CEI EN 62561-1 come collegamento, resistente alla corrosione, di calate p.es. all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e / o l'equipotenzialità di funzione, per l'installazione nella cassaforma.

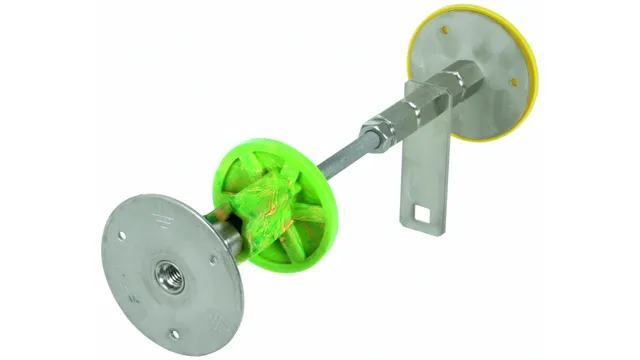

478530
Passante per parete a pressione tenuta stagna per "vasca bianca"
Boccola passante da parete a tenuta stagna con acqua in pressione per vasca bianca, per il passaggio, a tenuta stagna con acqua in pressione del conduttore di terra ed equipotenzialità attraverso pareti in calcestruzzo, regolabile con asta filettata M10.
274160

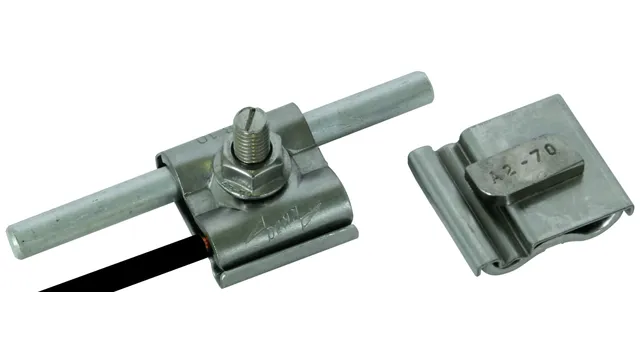

Morsetti di messa a terra UNI
Morsetto di messa a terra conforme alla norma DIN EN 62561-1, per l'integrazione di sistemi di montaggio, ad es. di impianti FV, nel collegamento equipotenziale funzionale/messa a terra funzionale (colore del conduttore ev. nero) e collegamento equipotenziale antifulmine a norma DIN EN 62305-3 (VDE 0185-305-3).
540250
Morsetto di sezionamento UNI
Morsetto di sezionamento UNI secondo la norma CEI EN 62561-1, per l'integrazione di sitemi di montaggio ad es.
365250
Morsetto di sezionamento UNI
Morsetto di sezionamento UNI secondo la norma CEI EN 62561-1, per l'integrazione di sitemi di montaggio ad es.
540263
Morsetti di messa a terra UNI
Morsetto di messa a terra per integrazione di parti dell’impianto nel collegamento equipotenziale funzionale, nel collegamento equipotenziale antifulmine o nella messa a terra funzionale.

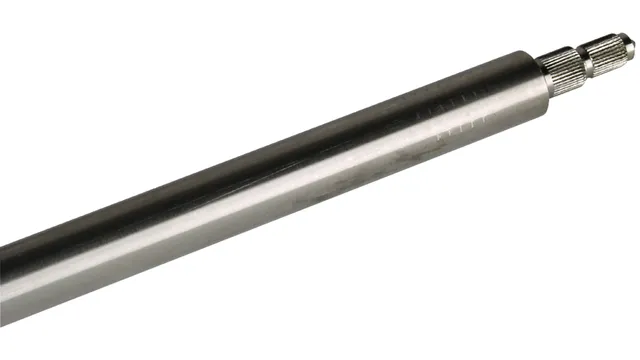

620903
Dispersori di profondità
Dispersori di profondità secondo CEI EN 62561-2 per la realizzazione di impianti di terra per calate o cabine di trasformazione.

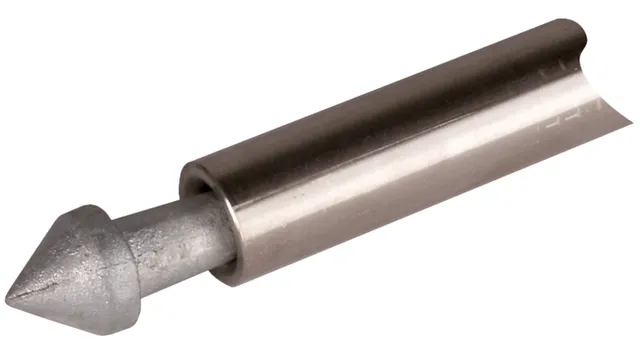

620001
Puntazza per dispersori
Puntazza per dispersori per l'infissione del primo dispersore di profondità. Esecuzione per dispersori di profondità Ø20 mm o dispersori tubolari Fe/tZn Ø27 mm.

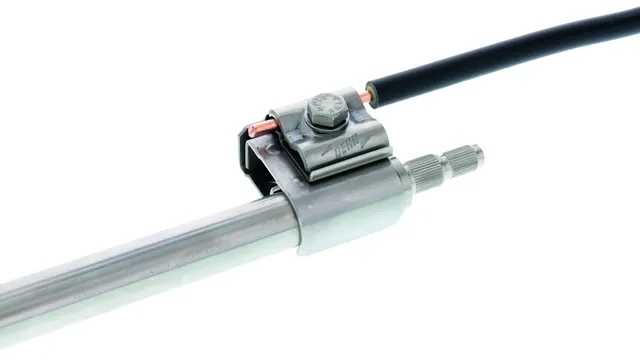

540121

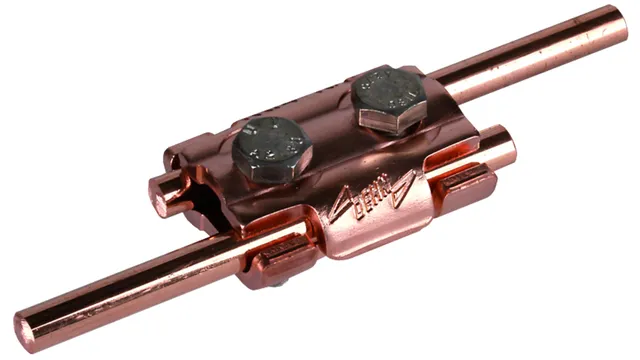

Morsetto di collegamento
Morsetto di collegamento secondo CEI EN 62561-1 per il collegamento a croce e parallelo di conduttori tondi o cardati su dispersori di profondità.
478219

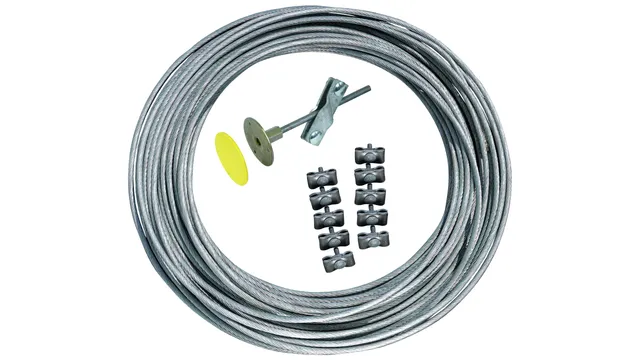

Set di dispersori per ferri d'armatura
Il set di messa a terra serve per la realizzazione di un impianto di terra secondo i requisiti conformi a SNR 464113. In questo il connettore in parallelo permette un collegamento con morsetto facile e veloce con i ferri d'armatura.

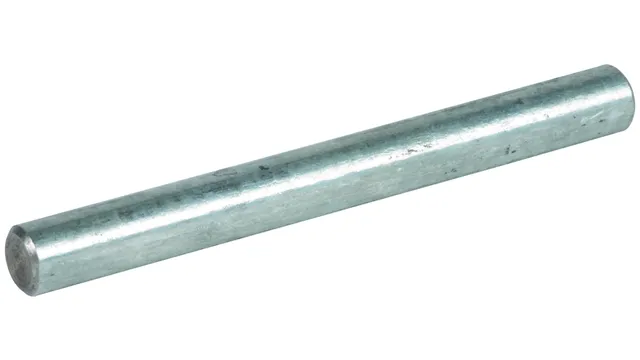

800010

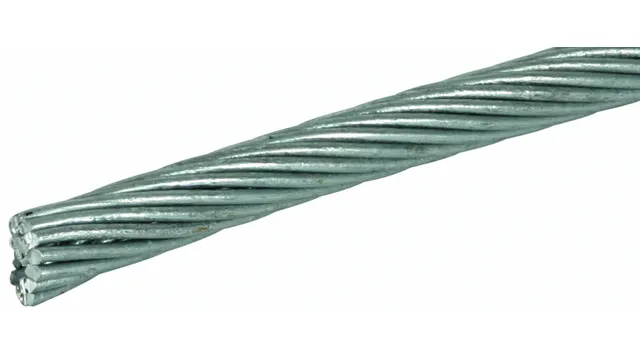

Conduttori tondi
Tondo in acciaio secondo CEI EN 62561-2 (CEI 81-24) con rivestimento di zinco, valore medio ≥ 50 µm (350 g/m2), per l'impiego in impianti parafulmini come captatore oppure calata.

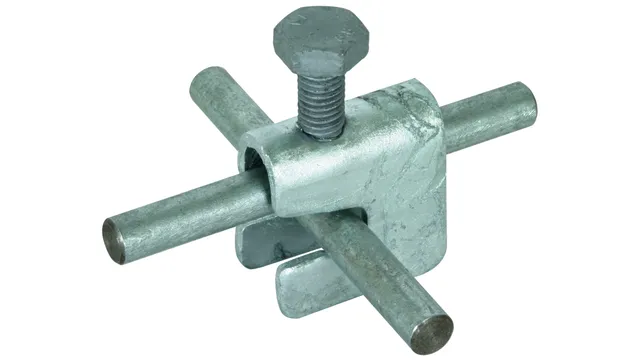

308025
Morsetto di collegamento per ferri d'armatura
Morsetto di collegamento secondo CEI EN 62561-1 per il collegamento di reti elettrosaldate o armature con conduttori tondi.

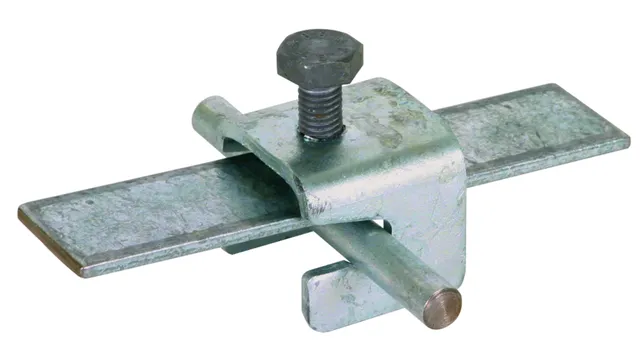

308026
Morsetto di collegamento per ferri d'armatura
Morsetto di collegamento secondo CEI EN 62561-1 per il collegamento di reti elettrosaldate o armature con conduttori piatti.
563200
Barra equipotenziale
Barra equipotenziale secondo CEI EN 62561-1 per l'equipotenzialità di sicurezza e funzione secondo DIN VDE 0100-410/540 (barra di messa a terra principale) e l'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).
478011
Punti fissi di terra
Punto fisso di terra secondo CEI EN 62561-1 come collegamento, resistente alla corrosione, di calate p.es. all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e / o l'equipotenzialità di funzione, per l'installazione nella cassaforma.
478530
Passante per parete a pressione tenuta stagna per "vasca bianca"
Boccola passante da parete a tenuta stagna con acqua in pressione per vasca bianca, per il passaggio, a tenuta stagna con acqua in pressione del conduttore di terra ed equipotenzialità attraverso pareti in calcestruzzo, regolabile con asta filettata M10.
274160
DEHNhold
Staffa portafilo DEHNhold con cavallotto a fessura per il fissaggio di conduttori piatti. Utilizzabile per diversi materiali ad es. Al, INOX, Fe/tZn e Cu, posa fisa del conduttore.
540250
Morsetti di messa a terra UNI
Morsetto di messa a terra conforme alla norma DIN EN 62561-1, per l'integrazione di sistemi di montaggio, ad es. di impianti FV, nel collegamento equipotenziale funzionale/messa a terra funzionale (colore del conduttore ev. nero) e collegamento equipotenziale antifulmine a norma DIN EN 62305-3 (VDE 0185-305-3).
365250
Morsetto di sezionamento UNI
Morsetto di sezionamento UNI secondo la norma CEI EN 62561-1, per l'integrazione di sitemi di montaggio ad es.

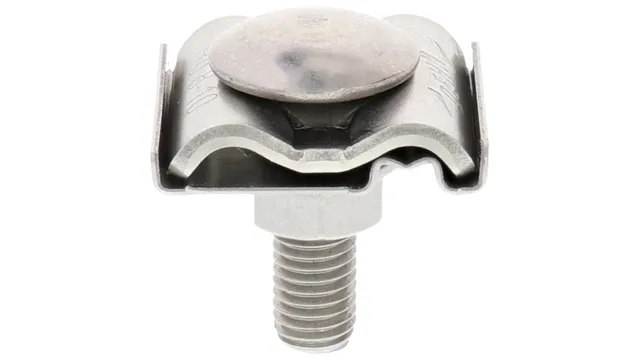

540263
Morsetti di messa a terra UNI
Morsetto di messa a terra per integrazione di parti dell’impianto nel collegamento equipotenziale funzionale, nel collegamento equipotenziale antifulmine o nella messa a terra funzionale.
620903
Dispersori di profondità
Dispersori di profondità secondo CEI EN 62561-2 per la realizzazione di impianti di terra per calate o cabine di trasformazione.
620001
Puntazza per dispersori
Puntazza per dispersori per l'infissione del primo dispersore di profondità. Esecuzione per dispersori di profondità Ø20 mm o dispersori tubolari Fe/tZn Ø27 mm.
