Überspannungs-schutz für Mehrfamilienhäuser
Da moderne Mehrfamilienhäuser zunehmend elektrischer werden, ist Überspannungsschutz besonders wichtig. Ein wirksames Überspannungsschutzkonzept schützt elektrische bzw. elektronische Systeme und Geräte vor Schäden in Folge von zu hohen Spannungen. Dabei wird die gefährliche Störenergie stufenweise auf ein unbedenkliches Niveau reduziert. So sind Photovoltaikanlage, die Ladeinfrastruktur für Elektroautos und das Energiemanagementsystem sicher geschützt.
Der richtige Weg zu normgerechtem Überspannungsschutz für Mehrfamilienhäuser.
Nach SN EN 62305-3 ist Blitzschutzpotentialausgleich für die Stromversorgungs- und Datenleitungen verpflichtend. Der Installationsort für den Blitz- und Überspannungsschutzableiter sollte so nah wie möglich am Gebäudeeintritt gewählt werden.
Ein äußeres Blitzschutzsystem hat sowohl Einfluss auf das Blitz- und Überspannungsschutzkonzept als auch auf die Anforderungen an die Erdungsanlage. Zum Beispiel müssen Sie die Blitzschutzableiter für die Stromversorgung am Gebäudeeintritt auf höhere Blitzstoßströme dimensionieren. Denken Sie außerdem bei der Erdungsanlage an die Anschlussfahnen zum Anschluss des äußeren Blitzschutzsystems.
Zudem müssen Sie Blitzstromableiter auch für alle eingeführten elektrischen Datenleitungen und damit auch für Internet-, Telefon- und Breitbandkabel-Leitungen einsetzen, um die Forderung nach Blitzschutzpotentialausgleich gemäß SN EN 62305-3 zu erreichen. Schützen Sie darüber hinaus die Photovoltaikanlage, die Ladeinfrastruktur fürs Elektroauto, die Wärmepumpe und alle weiteren Endgeräte. Empfohlen sind weitere Schutzgeräte, wenn die Leitungslänge zwischen Überspannungsschutzgerät und dem zu schützenden Endgerät mehr als 10 m beträgt.

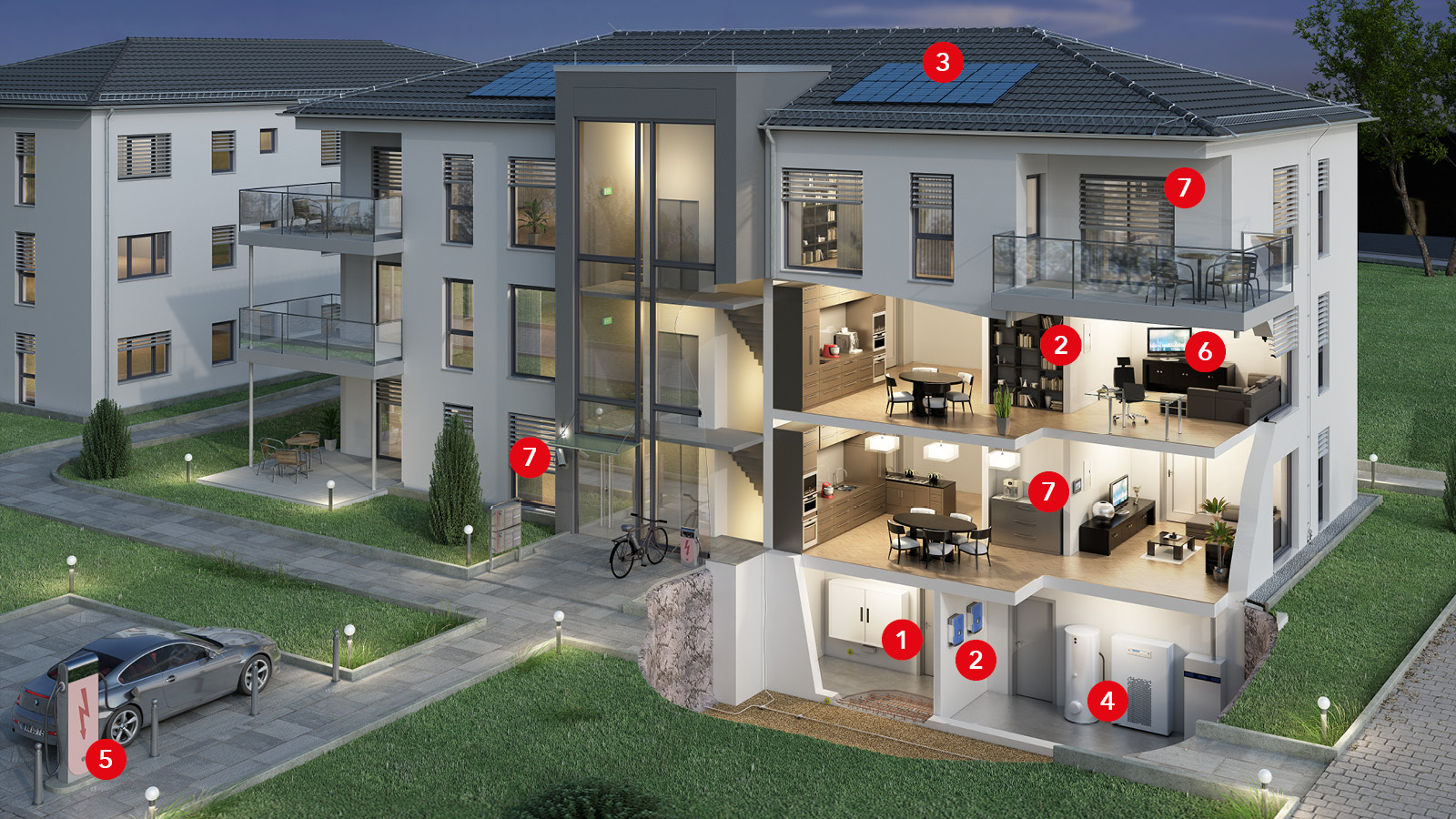

Hier finden Sie die passenden Produkte für ein normgerechtes Überspannungsschutzkonzept für Mehrfamilienhäuser mit äußerem Blitzschutz.
Bitte beachten Sie bei der Auswahl des Überspannungsschutzes für die PV-Anlage und die Ladeinfrastruktur: Wird der Trennungsabstand eingehalten oder sind Systeme und Anlagen im geschützten Bereich der Blitzschutzanlage, können Überspannungsschutzgeräte Typ 2 ausreichend sein (siehe Schutzkonzept Mehrfamilienhaus ohne äußeren Blitzschutz).
Der richtige Weg zu normgerechtem Überspannungsschutz für Mehrfamilienhäuser.
Nach NIN 2020 sind Überspannungsschutzmaßnahmen für die Stromversorgungsleitung verpflichtend. Der Installationsort für den Überspannungsschutz sollte so nah wie möglich am Gebäudeeintritt gewählt werden.
Sie sollten Überspannungsableiter auch für alle eingeführten elektrischen Leitungen und damit auch für Internet-, Telefon- und Breitbandkabel-Leitungen einsetzen, um ein sicheres und wirksames Überspannungsschutzkonzept zu erreichen. Schützen Sie darüber hinaus die Photovoltaikanlage, die Ladeinfrastruktur fürs Elektroauto, die Wärmepumpe und alle weiteren Endgeräte. Empfohlen sind weitere Schutzgeräte, wenn die Leitungslänge zwischen Überspannungsschutzgerät und dem zu schützenden Endgerät mehr als 10 m beträgt.
Für den Rundum-Schutz empfehlen wir die Installation eines äußeren Blitzschutzsystems.

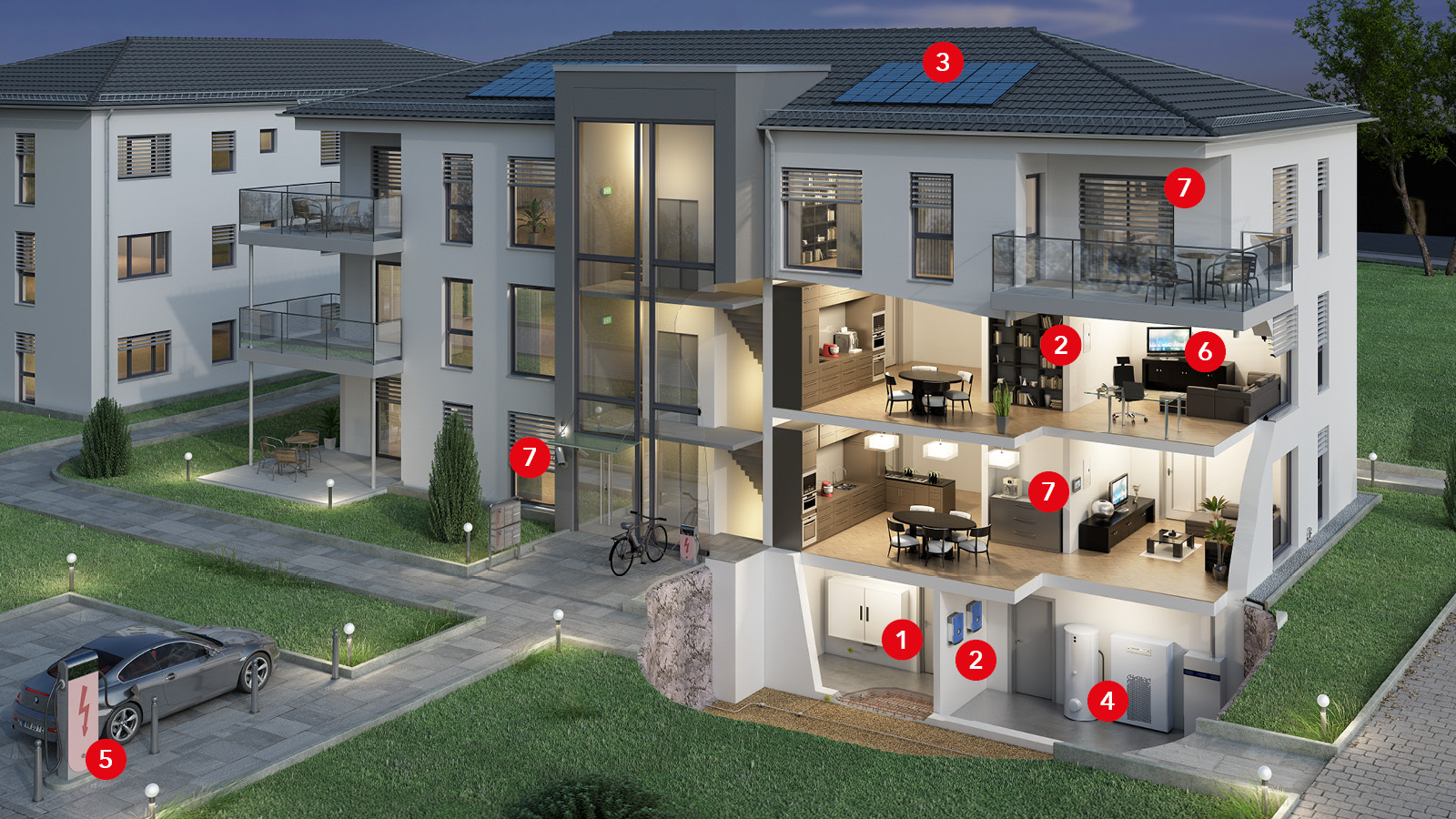

Hier finden Sie die passenden Produkte für ein normgerechtes Überspannungsschutzkonzept für Mehrfamilienhäuser ohne äußeren Blitzschutz.

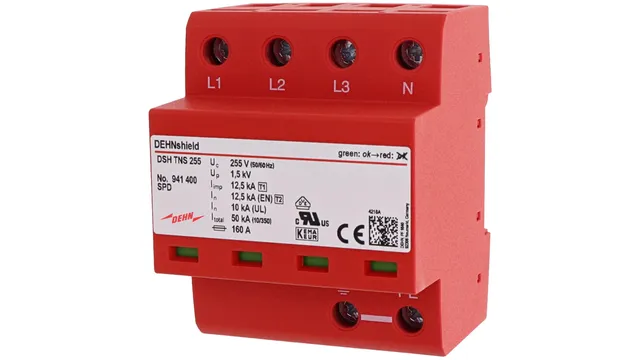

941400
DEHNshield
Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis.

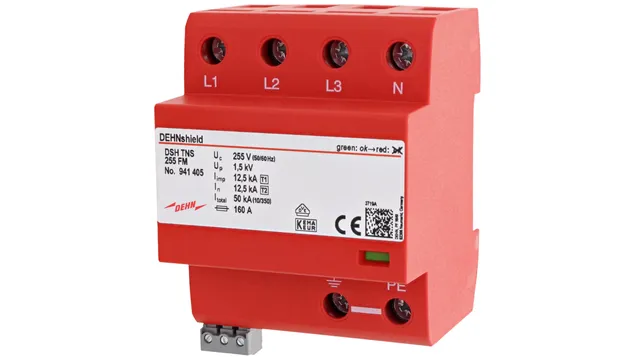

941405
DEHNshield TNS FM
Alternative für Nachrüstung: Kombi-Ableiter für die Hutschienenmontage.
922220
DEHNbox TC B 180
Kombi-Ableiter für informationstechnische Schnittstellen, insbesondere Telekommunikationsanschlüsse bis VVDSL und G.fast (bis zu 1 G.Bit/s) bei dämpfungsfreier Datenübertragung.

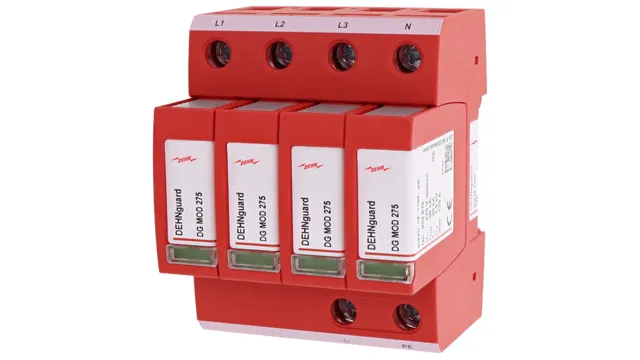

952400
DEHNguard M
Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen

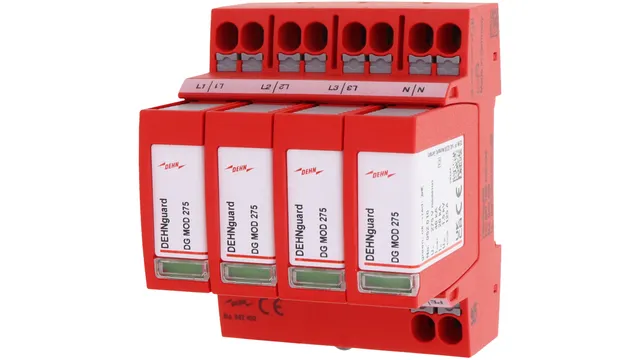

942400
DEHNguard MP TNS
Modularer Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Doppelklemmen für die einfache Durchgangsverdrahtung.

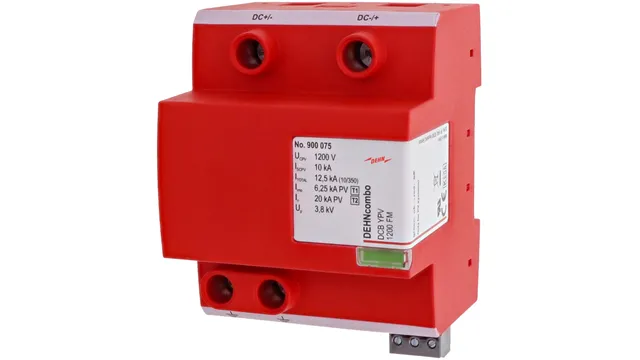

900075
DEHNcombo YPV 1200 FM
Kombi-Ableiter Typ 1 + Typ 2 zum Schutz der DC-Seite von Photovoltaik-Wechselrichtern bei nicht eingehaltenem Trennungsabstand (Blitzteilströme möglich).
900439
DEHNcord 3P TT 275 FM
Kompakter Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Technologie. Montage auf Hutschiene oder Wand.

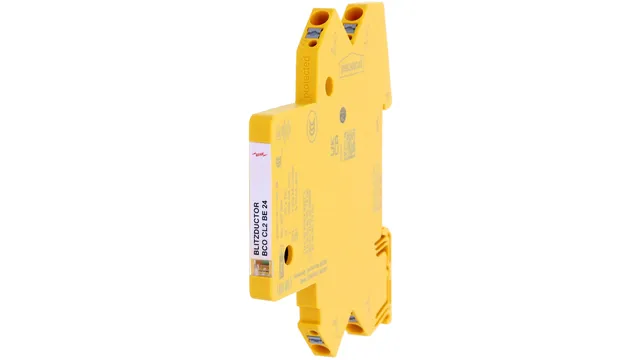

927924
BLITZDUCTORconnect CL2 BE 24
Schützt die Kommunikations- und Messleitungen sowie Außenfühler der Haustechnik.
929161
DEHNpatch Class EA
Universeller Überspannungs-Ableiter zum Schutz von IP basierten Ethernet-Applikationen in strukturierten Verkabelungen nach Klasse EA bis 500 MHz.
900904
DEHNcube EMOB
Anschlussfertige Systemlösung mit Kombi-Ableiter Typ 1 + Typ 2 zum Schutz von E-Mobility-Ladeeinrichtungen.

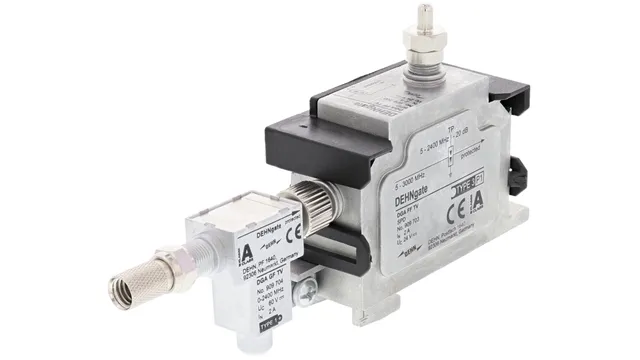

909705
DEHNgate TV
Fernspeisetauglicher Kombiableiter mit F-Anschluss für 75 Ohm SAT- und BK-Anlagen.
924396
DEHNflex M
Sicherer Endgeräteschutz. Eignet sich besonders für die Installation in Kabelkanälen und Einbaudosen.
900911
GAK Typ 2
Generatoranschlusskasten DCU 2 YPV 1100 1M 1S MC4 FM in Schutzart IP65.
900985
GAK Typ 1+2
Generatoranschlusskasten DCU 2 YPV 1+2 1200 1M 1S MC4 in Schutzart IP65.
900924
GAK Typ 2
Generatoranschlusskasten DCU 2 YPV 1100 2M 1S MC4 in Schutzart IP65.

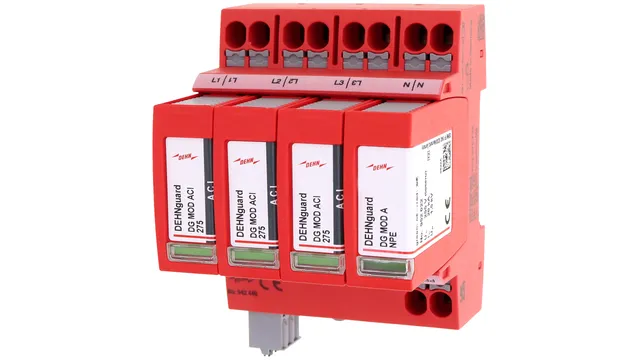

942440
DEHNguard MP
Mehrpoliger Überspannungsableiter DEHNguard MP ACI, Typ 2 nach EN 61643-11 mit integrierter ACI-Schalter-/Funkenstrecken-Kombination.

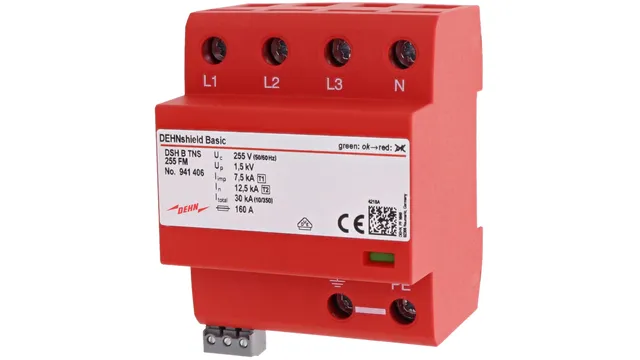

941406
DEHNshield Basic FM TNS
Alternative für Nachrüstung: Kombi-Ableiter für die Hutschienenmontage.
922220
DEHNbox TC B 180
Zuverlässiger Schutz für informationstechnische Schnittstellen, insbesondere Telekommunikationsanschlüsse bis VVDSL und G.fast (bis zu 1 G.Bit/s) bei dämpfungsfreier Datenübertragung.

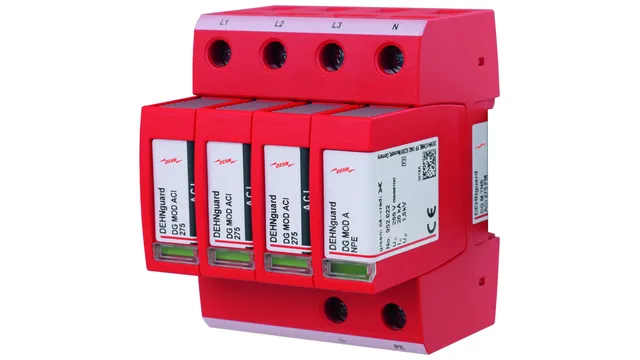

952400
DEHNguard M ACI
Mehrpoliger Überspannungsableiter DEHNguard M ACI, Typ 2 nach EN 61643-11 mit integrierter ACI-Schalter-/Funkenstrecken-Kombination.
942400
DEHNguard MP TNS
Modularer Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Doppelklemmen für die einfache Durchgangsverdrahtung.
942565
DEHNguard MP YPV 1200 FM
Modularer Überspannungs-Ableiter Typ 2 mit Push-in-Doppelklemmen zum Schutz der DC-Seite des PV-Wechselrichters.
900439
DEHNcord 3P TT 275 FM
Kompakter Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Technologie zum Schutz der Versorgungs- und Steuerleitungen der Wärmepumpe.
927924
BLITZDUCTORconnect CL2 BE 24
Schützt die Kommunikations- und Messleitungen sowie Außenfühler der Haustechnik.
900901
DEHNcube EMOB 11 kW
Anschlussfertige Systemlösung mit integriertem Überspannungs-Ableiter Typ 2 + 3 für eine 11 kW Ladeeinrichtung bzw. Wallbox.
900905
DEHNcube EMOB 11/22 kW
Anschlussfertige Systemlösung mit integriertem Überspannungs-Ableiter Typ 2 + 3 und Push-in-Klemmen für eine 11/22 kW Ladeeinrichtung bzw. Wallbox.
929161
DEHNpatch Class EA
Universeller Überspannungs-Ableiter zum Schutz von IP basierten Ethernet-Applikationen in strukturierten Verkabelungen nach Klasse EA bis 500 MHz.
909705
DEHNgate TV
Fernspeisetauglicher Kombiableiter mit F-Anschluss für 75 Ohm SAT- und BK-Anlagen.
924396
DEHNflex M
Sicherer Endgeräteschutz. Eignet sich besonders für die Installation in Kabelkanälen und Einbaudosen.
900911
GAK Typ 2
Generatoranschlusskasten DCU 2 YPV 1100 1M 1S MC4 FM in Schutzart IP65.
900985
GAK Typ 1+2
Generatoranschlusskasten DCU 2 YPV 1+2 1200 1M 1S MC4 in Schutzart IP65.
900924
GAK Typ 2
Generatoranschlusskasten DCU 2 YPV 1100 2M 1S MC4 in Schutzart IP65.
900986
GAK Typ 1+2
Generatoranschlusskasten DCU 2 YPV 1+2 1200 2M 1S MC4 in Schutzart IP65.
Blitzplaner
Ob Neubau oder Nachrüstung: Im BLITZPLANER finden Sie detaillierte Info zur Planung und Umsetzung eines normgerechten Schutzsystems für das Mehrfamilienhaus.
