Überspannungs-schutz fürs Einfamilienhaus

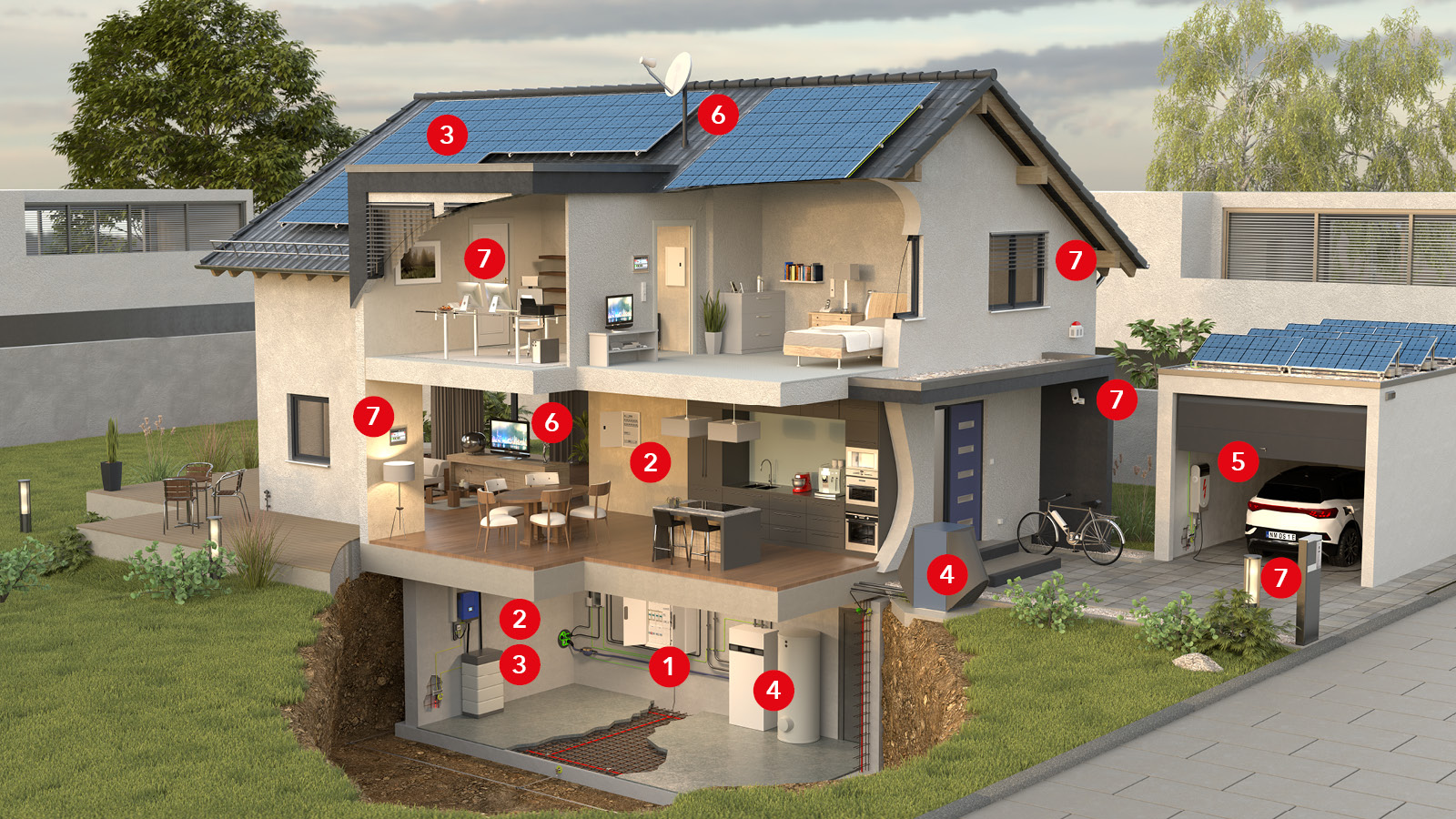

Da moderne Einfamilienhäuser zunehmend elektrischer werden, ist Überspannungsschutz besonders wichtig. Ein wirksames Überspannungsschutzkonzept schützt elektrische bzw. elektronische Systeme und Geräte vor Schäden in Folge von zu hohen Spannungen. Dabei wird die gefährliche Störenergie stufenweise auf ein unbedenkliches Niveau reduziert. So sind Photovoltaikanlage, die Wallbox in der Garage und die smarte Haustechnik sicher geschützt.
Der richtige Weg zu normgerechtem Überspannungsschutz für Einfamilienhäuser.
Nach NIN 2020 sind Überspannungsschutzmaßnahmen für die Stromversorgungsleitung verpflichtend. Der Installationsort für den Überspannungsschutz sollte so nah wie möglich am Gebäudeeintritt gewählt werden.
Sie müssen Überspannungsableiter für alle eingeführten elektrischen Leitungen und damit auch für Internet-, Telefon- und Breitbandkabel-Leitungen einsetzen, um ein sicheres und wirksames Überspannungsschutzkonzept zu erreichen. Schützen Sie darüber hinaus die PV-Anlage, die Ladeinfrastruktur fürs Elektroauto, die Wärmepumpe und alle weiteren Endgeräte. Empfohlen sind weitere Schutzgeräte, wenn die Leitungslänge zwischen Überspannungsschutzgerät und dem zu schützenden Endgerät mehr als 10 m beträgt.
Für den Rundum-Schutz empfehlen wir die Installation eines äußeren Blitzschutzsystems. Ist ein äußerer Blitzschutz vorhanden, müssen die Blitzschutzgeräte am Gebäudeeintritt auf hohe Blitzstoßströme dimensioniert werden. Denken Sie außerdem bei der Erdungsanlage auf die Anschlussfahnen zum Anschluss des äußeren Blitzschutzsystems.

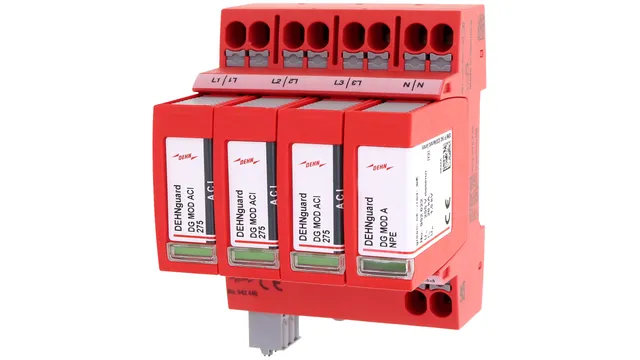

942440
DEHNguard MP ACI
Mehrpoliger Überspannungsableiter DEHNguard MP ACI, Typ 2 nach EN 61643-11 mit integrierter ACI-Schalter-/Funkstrecken-Kombination.

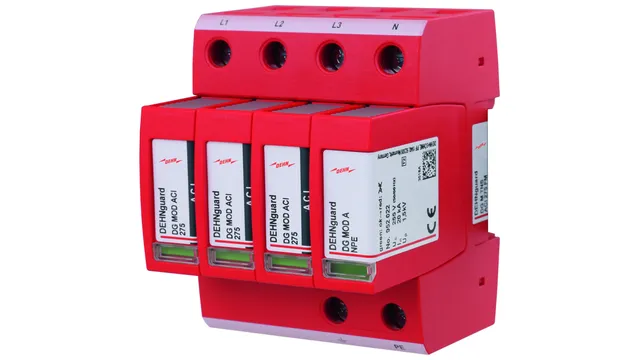

952440
DEHNguard M ACI
Mehrpoliger Überspannungsableiter DEHNguard M ACI, Typ 2 nach EN 61643-11 mit integrierter ACI-Schalter-/Funkstrecken-Kombination.
941406
DEHNshield Basic FM TNS
Alternative für Nachrüstung: Kombi-Ableiter für die Hutschienenmontage.

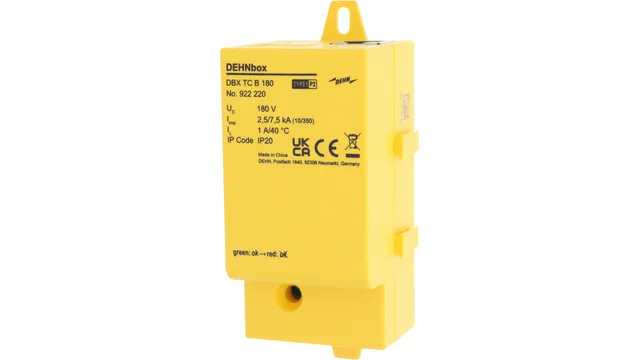

922220
DEHNbox TC B 180
Zuverlässiger Schutz für informationstechnische Schnittstellen, insbesondere Telekommunikationsanschlüsse bis VVDSL und G.fast (bis zu 1 G.Bit/s) bei dämpfungsfreier Datenübertragung.

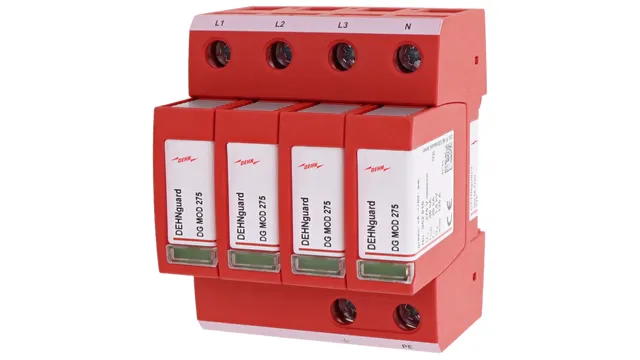

952400
DEHNguard M
Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11 bestehend aus Basisteil und gesteckten Schutzmodulen.

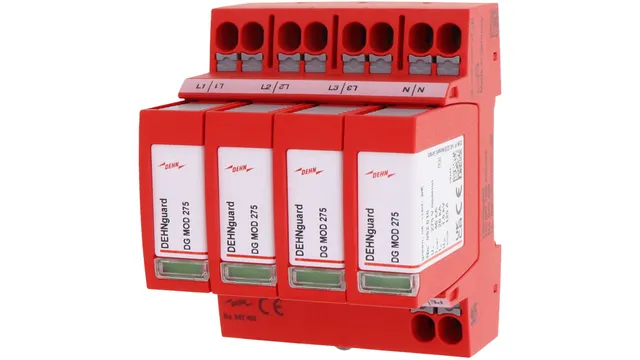

942400
DEHNguard MP TNS
Modularer Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Doppelklemmen für die einfache Durchgangsverdrahtung.

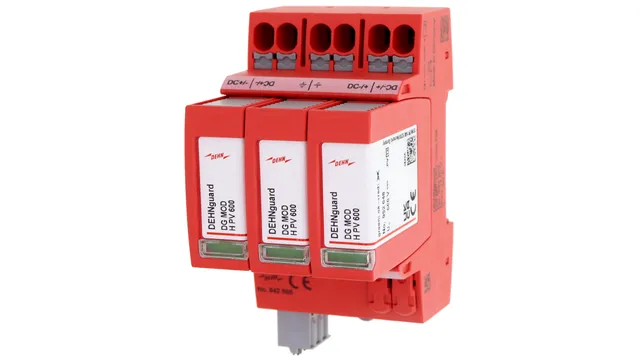

942565
DEHNguard MP YPV 1200 FM
Modularer Überspannungs-Ableiter Typ 2 mit Push-in-Doppelklemmen zum Schutz der DC-Seite des PV-Wechselrichters.

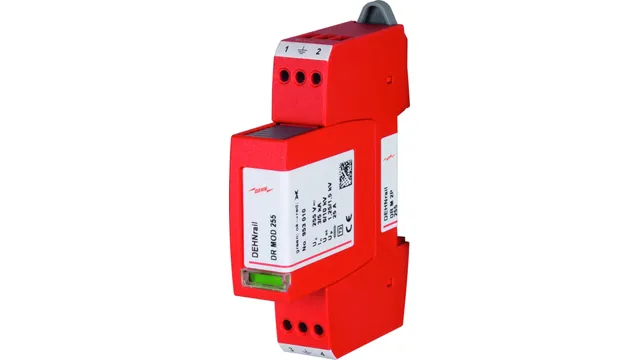

953200
DEHNrail M 2P
Typ 3-Ableiter für besonders empfindliche Anlagenteile, wie z. B. Steuerungen für Heizungs- und Klimaanlagen.

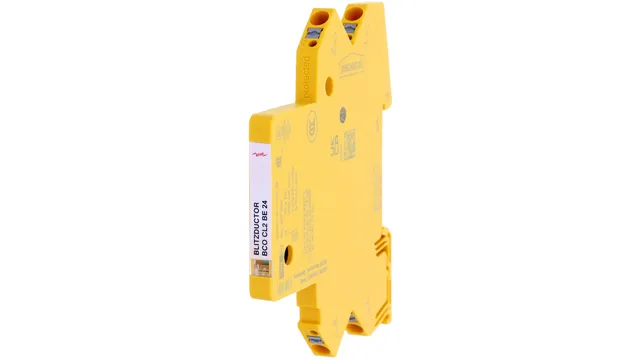

927924
BLITZDUCTORconnect CL2 BE 24
Schützt die Kommunikations- und Messleitungen sowie Außenfühler der Haustechnik.
900439
DEHNcord 3P TT 275 FM
Kompakter Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Technologie. Ideal für den Einsatz in Wallboxen. Montage auf Hutschiene oder Wand.
929161
DEHNpatch Class EA
Universeller Überspannungs-Ableiter zum Schutz von IP basierten Ethernet-Applikationen in strukturierten Verkabelungen nach Klasse EA bis 500 MHz.

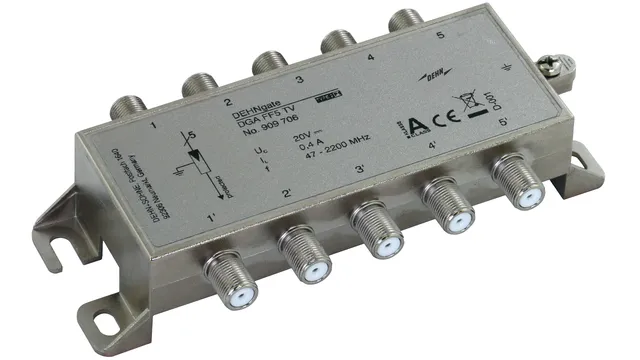

909706
DEHNgate FF5 TV
Überspannungs-Ableiter mit F-Anschlüssen. 5-fach Schutz für Antennenverteiler und Multischalter.

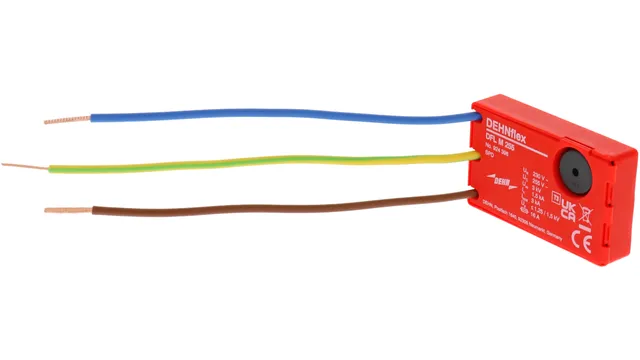

924396
DEHNflex M
Sicherer Endgeräteschutz. Eignet sich besonders für die Installation in Kabelkanälen und Einbaudosen.

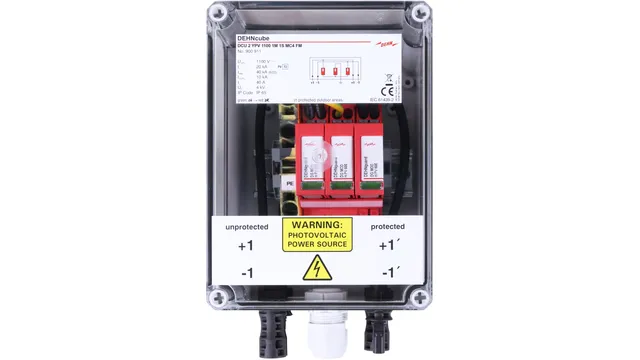

900911
GAK Typ 2
Generatoranschlusskasten DCU 2 YPV 1100 1M 1S MC4 FM in Schutzart IP65.

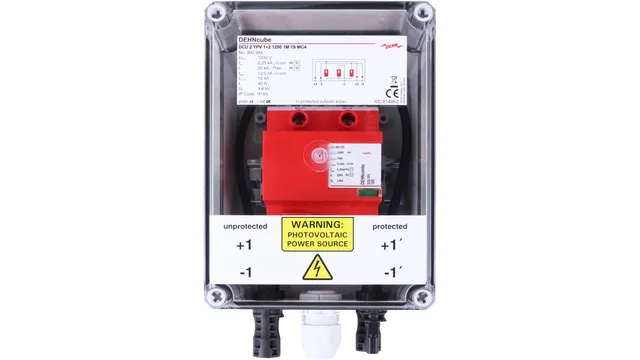

900985
GAK Typ 1+2
Generatoranschlusskasten DCU 2 YPV 1+2 1200 1M 1S MC4 in Schutzart IP65.

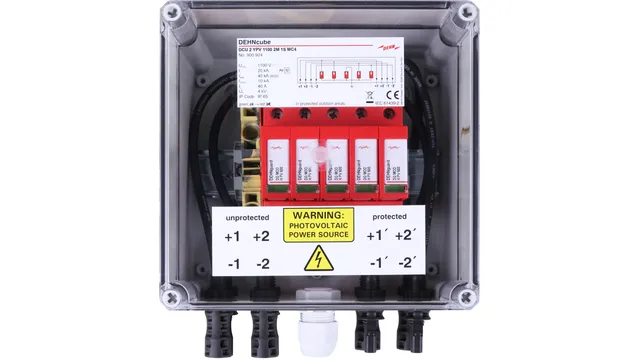

900924
GAK Typ 2
Generatoranschlusskasten DCU 2 YPV 1100 2M 1S MC4 in Schutzart IP65.

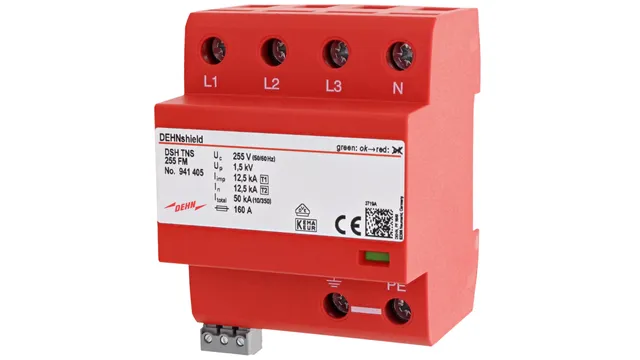

941405
DEHNshield TNS FM
Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach SN EN 61643-11 auf Funkenstreckenbasis.

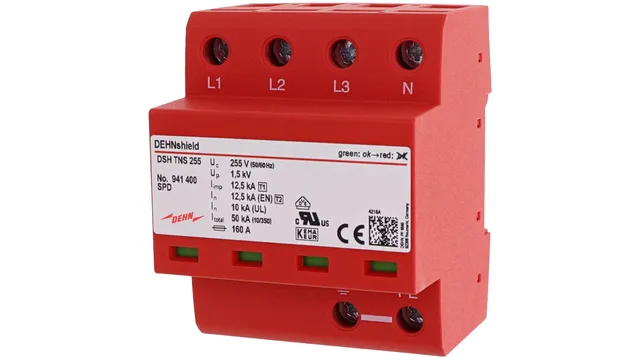

941400
DEHNshield TNS
Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach SN EN 61643-11 auf Funkenstreckenbasis.
922220
DEHNbox TC B 180
Zuverlässiger Schutz für informationstechnische Schnittstellen, insbesondere Telekommunikationsanschlüsse bis VVDSL und G.fast (bis zu 1 G.Bit/s) bei dämpfungsfreier Datenübertragung.
952400
DEHNguard M
Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11 bestehend aus Basisteil und gesteckten Schutzmodulen.
942400
DEHNguard MP TNS
Modularer Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Doppelklemmen für die einfache Durchgangsverdrahtung.
942565
DEHNguard MP YPV 1200 FM
Modularer Überspannungs-Ableiter Typ 2 mit Push-in-Doppelklemmen zum Schutz der DC-Seite des PV-Wechselrichters.
953200
DEHNrail M 2P
Typ 3-Ableiter für besonders empfindliche Anlagenteile, wie z. B. Steuerungen für Heizungs- und Klimaanlagen.
927924
BLITZDUCTORconnect CL2 BE 24
Schützt die Kommunikations- und Messleitungen sowie Außenfühler der Haustechnik.
900439
DEHNcord 3P TT 275 FM
Kompakter Überspannungs-Ableiter Typ 2 + 3 mit Push-in-Technologie. Ideal für den Einsatz in Wallboxen. Montage auf Hutschiene oder Wand.
929161
DEHNpatch Class EA
Universeller Überspannungs-Ableiter zum Schutz von IP basierten Ethernet-Applikationen in strukturierten Verkabelungen nach Klasse EA bis 500 MHz.
909706
DEHNgate FF5 TV
Überspannungs-Ableiter mit F-Anschlüssen. 5-fach Schutz für Antennenverteiler und Multischalter.
924396
DEHNflex M
Sicherer Endgeräteschutz. Eignet sich besonders für die Installation in Kabelkanälen und Einbaudosen.
900911
GAK Typ 2
Generatoranschlusskasten DCU 2 YPV 1100 1M 1S MC4 FM in Schutzart IP65.
900985
GAK Typ 1+2
Generatoranschlusskasten DCU 2 YPV 1+2 1200 1M 1S MC4 in Schutzart IP65.
900924
GAK Typ 2
Generatoranschlusskasten DCU 2 YPV 1100 2M 1S MC4 in Schutzart IP65.
Mit Sicherheit normgerecht
Alle DEHN Lösungen und Produkte sind normenkonform. Erfahren Sie mehr über die Anforderungen nach NIN 2020 und wie Sie diese mit unseren Lösungen erfüllen.
Zur Norm
Überspannungsschutz im Einfamilienhaus nachrüsten
Genau jetzt rüsten viele ihr Einfamilienhaus mit einer Wallbox, einer PV-Anlage oder einem klimafreundlichen Wärmesystem nach. Wichtig dabei: Auch die elektrische Anlage muss an die zukünftigen Herausforderungen angepasst werden.
Mehr zu Nachrüstung
Blitzplaner
Ob Neubau oder Nachrüstung: Im BLITZPLANER finden Sie detaillierte Info zur Planung und Umsetzung eines normgerechten Schutzsystems für das Einfamilienhaus.
Verwandte Themen
Wallbox
Passende Lösungen für normgerechte Planung, effiziente Realisierung und Prüfung sowie sicheren und zuverlässigen Betrieb für die Wallbox im Wohngebäude und halböffentlichen Bereich.
Photovoltaik
Umfassende Schutzlösungen für normgerechte Planung, effiziente Realisierung sowie sicheren und zuverlässigen Betrieb von Photovoltaikanlagen für Wohngebäude.
DEHNguard MP
DEHNguard MP verstärkt unsere modulare DEHNguard-Produktfamilie. Der Überspannungs-Ableiter Typ 2+3 ist jetzt noch unkomplizierter zu montieren.
DEHNacademy
Überspannungsschutz für Wohngebäude
In diesem Web-Training erhalten Sie praxisnahe Infos zum Thema Überspannungsschutz für Wohngebäude. Was die Norm VDE 0100 fordert, was Sie beim Einbau von Schutzgeräten beachten müssen und wie Sie die Anwendungsregel VDE-AR-N 4100 in Bezug auf Überspannung und Erdung umsetzen.
Dauer 15 min.
Überspannungsschutz für die Ladeinfrastruktur im Einfamilienhaus – Wallbox sicher geschützt
Dieses Video zeigt Ihnen, wie Überspannungen entstehen und warum sind sie gefährlich für die Ladeinfrastruktur und das Elektrofahrzeug sind. Welche Normen und Richtlinien müssen beachtet werden?
Dauer 15 min.
Erdung und Überspannungsschutz für Wohngebäude in Neubau und Nachrüstung
Im Seminar werden Schutzkonzepte für die informations- und energietechnischen Anschlüsse, haustechnische Anlagen, PV-Systeme und Ladeeinrichtungen der E-Mobilität anhand von Praxisbeispielen besprochen. Ebenso wird die fachgerechte Dimensionierung und Installation von Überspannungsschutzgeräten behandelt.
