DEHNguard MD
Maximale Flexibilität bei der Installation
Maximale Flexibilität bei der Installation
Die DEHNguard MD-Serie vereint leistungsstarken Überspannungsschutz Typ 2 + 3 mit maximaler Flexibilität bei der Installation. Der innovative Doppelschraubanschluss erlaubt die Verdrahtung unterschiedlicher Leitungsarten – sowohl für Stichverdrahtung als auch für Durchgangsverdrahtungen. Die Möglichkeit zur Durchgangsverdrahtung spart Platz und Komponenten, vereinfacht die Planung und erleichtert somit die Nachrüstung in bestehenden Anlagen.
Das zeichnet den DEHNguard MD aus
Breites Einsatzspektrum
Mit variablen Anschlussmöglichkeiten – eine Leitung bis 35 mm² oder zwei Leitungen bis je 16 mm² – ist die DEHNguard MD-Serie die richtige Lösung für eine Vielzahl von Anwendungen.
Effiziente Nachrüstung
Der Doppelschraubanschluss in Durchgangsverdrahtung ersetzt vorgelagerte Klemmblöcke und reduziert Material- und Arbeitsaufwände bei der Installation. Die DEHNguard MD-Serie lässt sich deshalb unkompliziert in bestehende Anlagen integrieren.
Ausreichend Platzreserven
Der Wegfall vorgelagerter Komponenten schafft Raum für zukünftige Komponenten und sorgt für eine effizientere und übersichtlichere Verkabelung.
Normgerechte Leitungslängen
Dank der Möglichkeit zur Durchgangsverdrahtung halten Sie die maximalen Leitungslängen gemäß der NIN 2025 spielend ein.
Einfache Wartung
Die steckbaren Module können im Defektfall schnell und mühelos getauscht werden. Darüber hinaus informiert der potentialfreie Fernmeldekontakt immer zuverlässig über den Status des Ableiters.
Eine Lösung, vielseitige Möglichkeiten
Die DEHNguard MD-Serie bietet zuverlässigen Überspannungsschutz für Unterverteilungen, Schaltanlagen für Maschinen und Steuerungssysteme in Industrieanlagen, der Prozesstechnik sowie in Bahn-Anwendungen. Die Überspannungs-Ableiter sind darüber hinaus optimal abgestimmt auf moderne Automatisierungssysteme und sorgen auch in Zweck- und Gewerbebauten für eine sichere und stabile Energieversorgung. Die Typ 2 + 3-Zertifizierung ermöglicht einen sicheren Endgeräteschutz bis 10 m Leitungslänge.
Technische Features
auf einen Blick
1. Doppelschraubklemme
Stichanschluss bis 1 x 35 mm² oder Durchgangsverdrahtung bis 2 x 16 mm²
2. EMV-optimale Durchgangsverdrahtung
nach NIN 2025
3. FM-Kontakt (optional)
für die einfache Fernüberwachung
4. Zertifizierung
nach DEKRA als Typ 2 + 3 mit integriertem Endgeräteschutz
Produktvarianten
/www.elvatec.ch/store/f/65569943/HDVORSCHAU/943400.jpg)

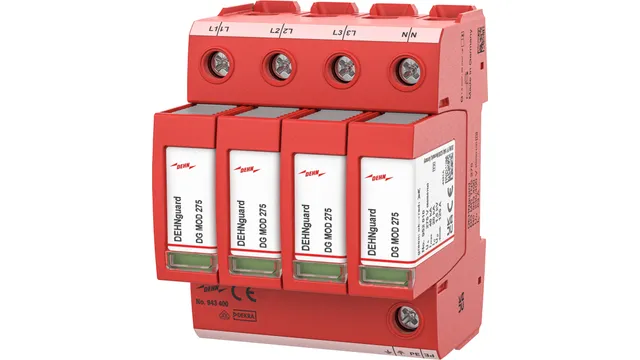

943400
DEHNguard MD TNS 275
Überspannungsableiter Typ 2 + 3 mit Doppelschraubanschluss für TN-S-Systeme (4+0-Schaltung).
/www.elvatec.ch/store/f/65569989/HDVORSCHAU/943405.jpg)

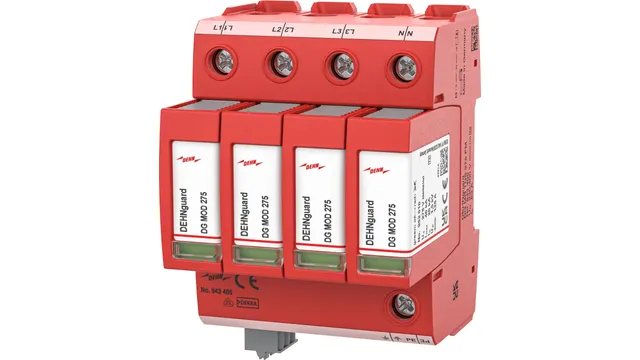

943405
DEHNguard MD TNS 275 FM
Überspannungsableiter Typ 2 + 3 mit Doppelschraubanschluss für TN-S-Systeme (4+0 Schaltung).
/www.elvatec.ch/store/f/65516836/HDVORSCHAU/943440.jpg)

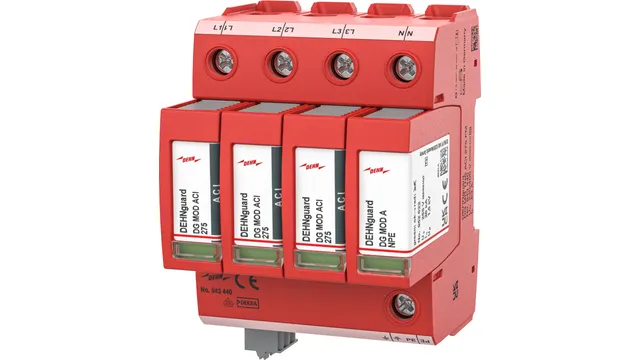

943440
DEHNguard MD TNS ACI 275 FM
Überspannungsableiter Typ 2 mit Doppelschraubanschluss und Advanced-Circuit-Interruption (ACI) für TN-S-Systeme (4+0 Schaltung).
/www.elvatec.ch/store/f/65569910/HDVORSCHAU/943408.jpg)
943408
DEHNguard MD TNS 150 FM
Überspannungsableiter Typ 2 + 3 mit Doppelschraubanschluss für TN-S-Systeme (4+0 Schaltung).
/www.elvatec.ch/store/f/65569997/HDVORSCHAU/943409.jpg)

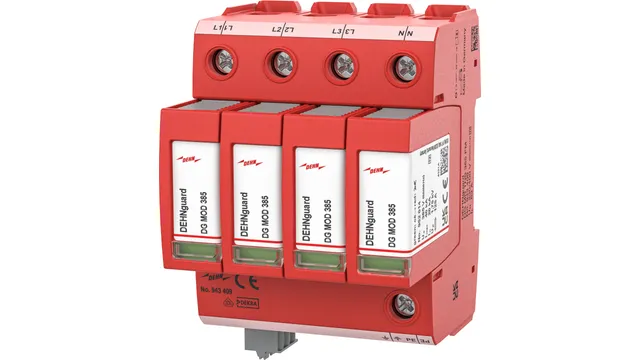

943409
DEHNguard MD TNS 385 FM
Überspannungsableiter Typ 2 + 3 mit Doppelschraubanschluss für TN-S-Systeme (4+0 Schaltung).
/www.elvatec.ch/store/f/65570056/HDVORSCHAU/943315.jpg)
943315
DEHNguard MD H TT 275
Überspannungsableiter Typ 2 + 3 mit Doppelschraubanschluss für TT- und TN-S-Systeme (3+1-Schaltung).
/www.elvatec.ch/store/f/65516893/HDVORSCHAU/943341.jpg)
943341
DEHNguard MD TNS 150 FM
Überspannungsableiter Typ 2 + 3 mit Doppelschraubanschluss für TN-S-Systeme (4+0-Schaltung).
/www.elvatec.ch/store/f/65570087/HDVORSCHAU/943381.jpg)
943381
DEHNguard MD TNS 385 FM
Überspannungsableiter Typ 2 + 3 mit Doppelschraubanschluss für TN-S-Systeme (4+0-Schaltung).
/www.elvatec.ch/store/f/65570071/HDVORSCHAU/943328.jpg)
943328
DEHNguard MD TT 150 FM
Überspannungsableiter Typ 2 + 3 mit Doppelschraubanschluss für TT- und TN-S-Systeme (3+1-Schaltung).
/www.elvatec.ch/store/f/65570064/HDVORSCHAU/943325.jpg)
943325
DEHNguard MD TT 320 FM
Überspannungsableiter Typ 2 + 3 mit Doppelschraubanschluss für TT- und TN-S-Systeme (3+1-Schaltung).
/www.elvatec.ch/store/f/65570078/HDVORSCHAU/943317.jpg)

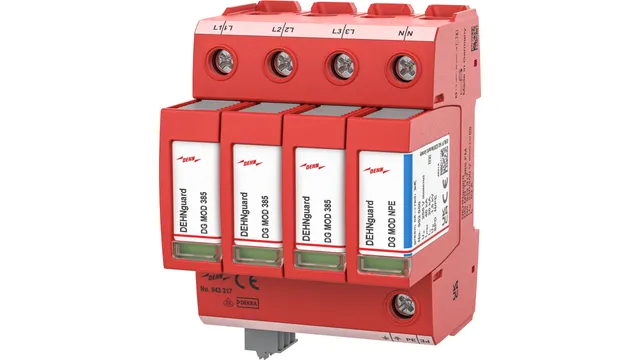

943317
DEHNguard MD TT 385 FM
Überspannungsableiter Typ 2 + 3 mit Doppelschraubanschluss für TT- und TN-S-Systeme (3+1-Schaltung).
/www.elvatec.ch/store/f/65516911/HDVORSCHAU/943342.jpg)

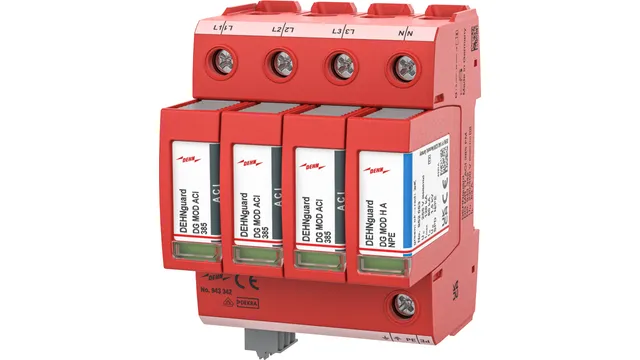

943342
DEHNguard MD TT ACI 385 FM
Überspannungsableiter Typ 2 mit Doppelschraubanschluss und Advanced-Circuit Interruption (ACI) für TT- und TN-S-Systeme (3+1-Schaltung).
943381
DEHNguard MD H TT 275
Überspannungsableiter Typ 2 + 3 mit Doppelschraubanschluss für TT- und TN-S-Systeme (3+1-Schaltung).
/www.elvatec.ch/store/f/65570101/HDVORSCHAU/943385.jpg)
DEHNguard Produktfamilie
Seit über 30 Jahren steht DEHNguard für geprüfte Qualität und kontinuierliche Innovation. Die DEHNguard Produktfamilie bietet ein umfassendes Portfolio an leistungsstarken Typ 2-Ableitern für Niederspannungsanlagen. Die Vielfalt der Varianten ermöglicht maßgeschneiderte Lösungen – für Wohngebäude ebenso wie für industrielle Anwendungen. Ob spezielle Anforderungen an Netzformen, Installationsarten oder technische Ausstattung – mit DEHNguard setzen Sie auf geprüfte Sicherheit und Flexibilität:
- Mit Push-in- oder Schraubanschluss
- Für Stich- oder Durchgangsverdrahtung
- Für TT, TN-S oder TN-C Systeme
Downloads
| Flyer | DEHNguard MD | Überspannungs-Ableiter Typ 2 + 3 mit Doppelschraubklemme |
