Erdung und Potentialausgleich für PV-Anlagen in Wohngebäuden
Für den sicheren Betrieb von Photovoltaikanlagen ist die Einbindung in das Erdungs- bzw. Potentialausgleichssystem des Gebäudes besonders wichtig. Beim Neubau wird dies in der Planungsphase bereits berücksichtigt. Gerade bei der Nachrüstung von PV-Anlagen sollte auf die Erdungsanlage besonderes Augenmerk gelegt werden. Ist keine vorhanden oder entspricht sie nicht den aktuellen Funktionsanforderungen, kann auch hier eine Nachrüstung notwendig werden.
927271
BLITZDUCTORconnect
Space-saving, modular combined arrester with push-in connection terminal and status indication for protecting one pair of unearthed high-frequency bus systems and balanced interfaces. With signal disconnection for maintenance purposes.
540263
UNI-Erdungsklemme
UNI-Erdungsklemme zum Einbinden von Anlagenteilen in den Funktions- und Blitzschutz-Potentialausgleich.
365250
UNI-Falzklemme
UNI-Erdungsklemme nach DIN EN 62561-1 zum Einbinden der Montagesysteme z. B. von PV-Anlagen in den Funktions- und Blitzschutz-Potentialausgleich.
840018

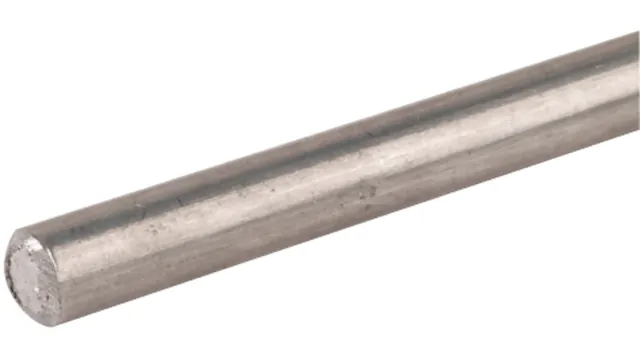

Runddraht DEHNalu
DEHNalu-Draht nach DIN EN 62561-2, für den Einsatz bei Blitzschutzanlagen als Fangeinrichtung, Ableitung oder Potentialausgleich.
Al und AlMgSi darf nicht unmittelbar (ohne Abstand) auf, im oder unter Putz, Mörtel oder Beton sowie nicht im Erdreich verlegt werden.
563200
Potentialausgleichsschiene
Potentialausgleichsschiene K12 nach DIN EN 62561-1, für den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100-410/540 (Haupterdungsschiene) und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3).
478410
Erder- und Wanddurchführung
Erder- und Wanddurchführung mit MV-Klemme aus NIRO (V4A) zur druckwasserdichten Durchführung der Erd-/Potentialausgleichsleiter bei Mauern und Wänden.
390499

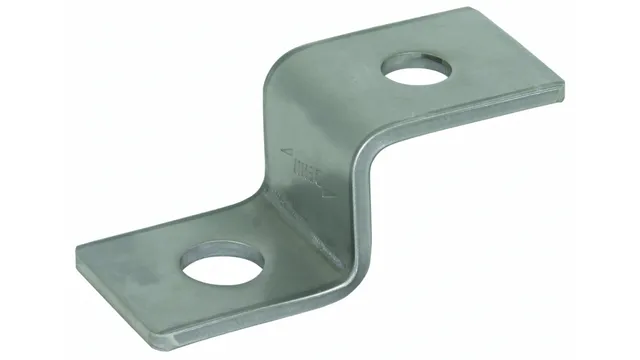

Endstück Z-Form
Endstück zum Anschrauben an Erdungsfestpunkt für den Anschluss z. B. einer Potentialausgleichsschiene oder zum Anschließen von Konstruktionsteilen.
860050

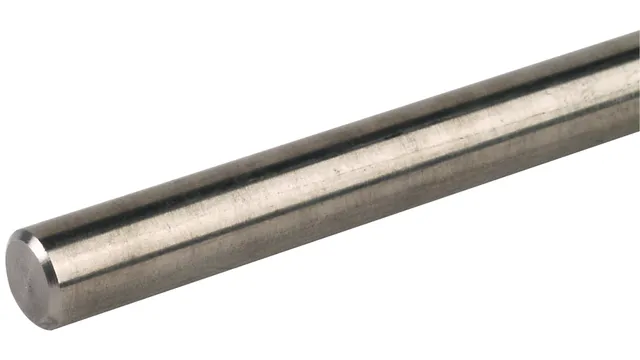

Runddraht NIRO (V4A)
Edelstahldraht nach DIN EN 62561-2 für den Einsatz bei Blitzschutz-, Erdungsanlagen oder Potentialausgleich.
620903

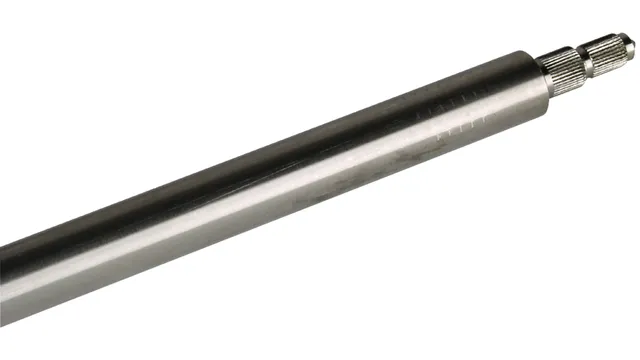

Tiefenerder
Tiefenerder nach DIN EN 62561-2 zum Errichten von Erdungsanlagen für neue oder bestehende Wohngebäude sowie zur Nachrüstung einer Erdungsanlage für PV-Anlagen. Ausführung Typ AZ mit abgesetztem Rändelzapfen.
620001
Schlagspitze
Für das Eintreiben des ersten Tiefenerders. Die Schlagspitzen können für die Tiefenerder in Stahl sowie in NIRO verwendet werden. Sie sind auch bei Rohrerdern einsetzbar.
860010
Rundstahl, NIRO V4A
Edelstahldraht nach DIN EN 62561-2 (VDE 0185-561-2) für den Einsatz bei Blitzschutzanlagen, Erdungsanlagen und Potentialausgleich.
819609
HVI light plus Conductor, copper
High-voltage-resistant insulated down conductor to maintain the separation distance to electrically conductive parts. For assembly on site. Equivalent separation distance s ≤ 60 cm (in air), s ≤ 120 cm (solid building material).
620915

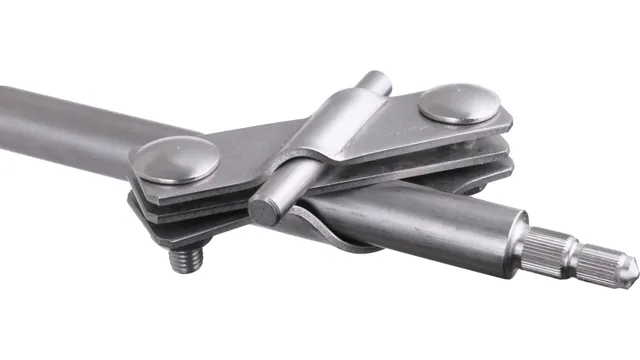

Tiefenerder-Anschlussschelle
Zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern.
Nachrüstung von Erdungsanlagen bei PV-Anlagen
Eine wichtige Grundlage für bereits bestehende oder nachträglich installierte, elektrische Systeme, besonders für Photovoltaikanlagen, ist die Erfüllung der Schutzmaßnahmen. Die Basis für die Sicherheit und Funktionalität ist eine passende Erdungsanlage. Bei der Nachrüstung von PV-Anlagen ohne passende Erdungsanlage empfiehlt sich die Nachrüstung mit Tiefenerdern. Diese Lösung erhöht den Schutz vor elektrischen Gefahren wie Überspannungen und Blitzeinschlägen und garantiert damit die Sicherheit der PV-Anlage.
Normgerechter Schutz für Photovoltaikanlagen
Wie in allen Bauobjekten muss auch im Wohnbau eine Erdungsanlage nach den gültigen Anforderungen und Auswahlkriterien der Erdungsnorm SN 414113 ausgewählt werden. Die Erdungsanlage bildet die Grundlage jeder elektrotechnischen Anlage - auch der PV-Anlage.
Anforderungen an den Potentialausgleich von PV-Anlagen
Für Gebäude ohne äußeres Blitzschutzsystem gilt: Die metallenen Montagesysteme der PV-Anlage müssen gemäß NIN 2020 Teil 7.12 in den Funktionspotentialausgleich einbezogen werden.
Die Verbindung ist mit mindestens 6 mm² Cu auszuführen.
