Überspannungs-schutz für PV-Anlagen im Gewerbe
Überspannungsschutz verhindert Schäden an elektrischen und elektronische Komponenten des PV-Systems.
Überspannungen in Folge von Gewittern führen häufig zur Zerstörung von Anlagenteilen, wie z.B. Wechselrichter, Anlagenüberwachung und Sensoren, welche die Basis für die Steuerung des Energiemanagements sind. Hohe finanzielle Auswirkungen sind die Folge. Um Ausfälle zu vermeiden und die PV-Stromerzeugung zu schützen, muss an den Überspannungsschutz gedacht werden.
Um die passenden Schutzkomponenten zu wählen, kommt es auf den Trennungsabstand an. Wir beraten Sie gern dazu.
Die NIN 2020 Teil 7.12 beschreibt für Gebäude mit äußerem Blitzschutz die auf die Einhaltung des Trennungsabstandes bezogenen beiden Anwendungsfälle:
- Gebäude mit PV-Anlage und ausreichendem Trennungsabstand
- Gebäude mit PV-Anlage ohne ausreichendem Trennungsabstand
Die Auswahl der geeigneten Überspannungsschutzableiter ist abhängig vom vorliegenden Anwendungsfall:
927271
BLITZDUCTORconnect
Space-saving, modular combined arrester with push-in connection terminal and status indication for protecting one pair of unearthed high-frequency bus systems and balanced interfaces. With signal disconnection for maintenance purposes.

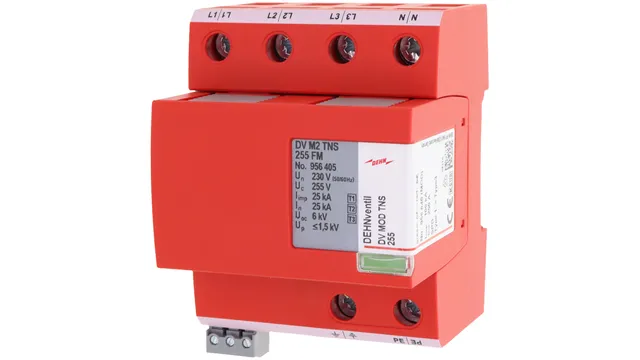

956405
DEHNventil M2
Zum Schutz der AC-Seite beim Netzanschluss. Mehrpoliger, modularer Kombi-Ableiter, Typ 1 + 2 + 3 nach EN 61643-11. Ermöglicht Endgeräteschutz. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
927271

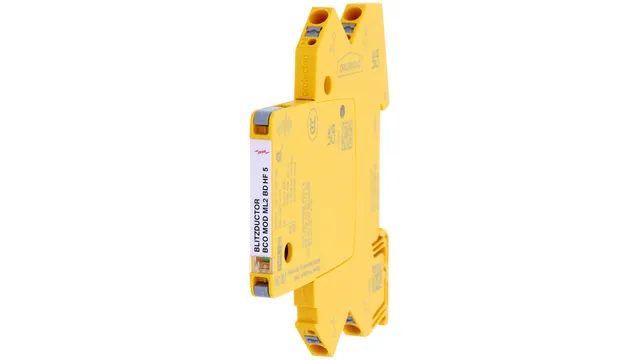

BLITZDUCTORconnect ML2 BD HF 5
Zum Schutz der Daten- und Kommunikationsschnittstelle: Kombi-Ableiter (TYPE 1 + 2 + 3) in 6 mm Baubreite und Push-in-Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader z. B. RS-485-Bus-Systeme.
929161
DEHNpatch Class EA
Zum Schutz von Anwendungen in strukturierten Verkabelungen nach Class EA bis 500 MHz: Kombi-Ableiter (TYPE 1 + 2 + 3) in 19 mm Baubreite und RJ45 Anschlusstechnik mit Statusanzeige und optionalem Moduladapter zur Fernsignalisierung.
900075

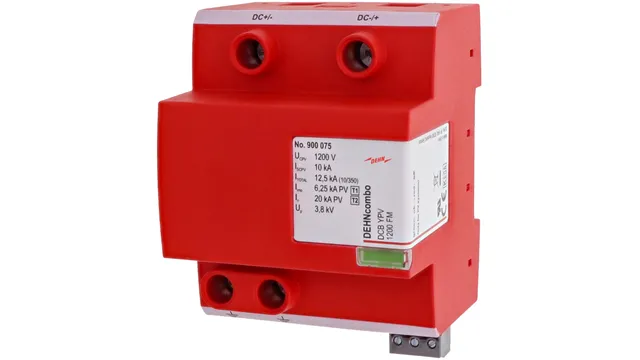

DEHNcombo YPV 1200 FM
Parafoudre combiné multipolaire de type 1 + type 2 pour les systèmes photovoltaïques DEHNcombo YPV , type 1 + type 2 conforme à la norme NF EN 61643-31 avec dispositif de commutation CC à 3 étages.
956405
DEHNventil M2
Parafoudre modulaire et multipolaire DEHNventil combiné type 1 + type 2 + type 3 à base d'éclateur à air, conforme à la norme EN 61643-11, composé d'une base et d'un module de protection débrochable.
952405

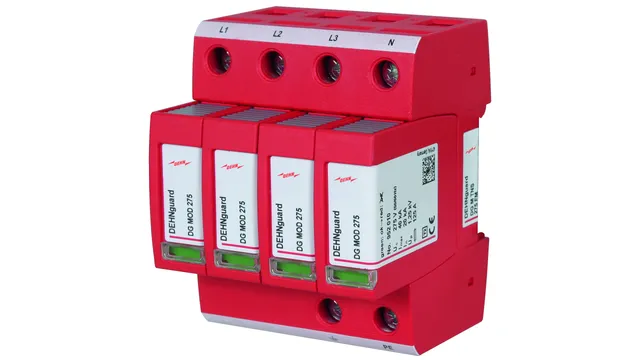

DEHNguard M TNS 275 FM
Pour la protection du côté AC de l'onduleur ; parafoudre (type 2) pour systèmes TN-S de 230 / 400 V avec contact de télésignalisation sans potentiel
927271
BLITZDUCTORconnect ML2 BD HF 5
Parafoudre débrochable peu encombrant d'une largeur de 6 mm et technologie de connexion push-in avec indication d'état en façade.
929161
DEHNpatch Class EA
Parafoudre RJ45 peu encombrant de 19 mm de largeur avec indication d'état visuel. Pour réseaux Ethernet industriel, caméras, Power over Ethernet (conforme IEEE 802.3 à 4PPoE) t pour applications similaires en câblage structuré selon la classe E jusqu'à 500 MHz.
Schutzlösung: Trennungsabstand eingehalten
Die PV-Module müssen in diesem Anwendungsfall im Schutzbereich der getrennten Fangeinrichtung angeordnet sein – unter Einhaltung des Trennungsabstandes. Prinzipiell sollte hier ein Blitzschutzsystem bevorzugt werden, das unter Berücksichtigung der erforderlichen Trennungsabstände keine direkte Verbindung zum PV-Stromversorgungssystem aufweist.

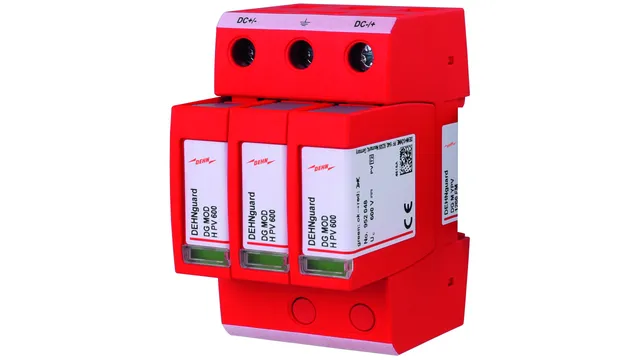

Damit werden zum Schutz der Module und der Wechselrichter auf der DC-Seite Typ 2-Überspannungsableiter eingesetzt. Die AC-Seite wird durch einen Kombi-Ableiter beim Netzanschluss geschützt. Die Schutzgeräte sind sowohl auf der AC-Seite als auch auf der DC-Seite so nah wie möglich am zu schützenden Gerät zu installieren.
Bitte beachten Sie: Bei Leitungslängen größer 10 Meter, z.B. zwischen Netzanschlusspunkt und Wechselrichter, sind weitere Typ 2-Überspannungsableiter einzusetzen. Batteriespeichersysteme in weniger als 10 Meter Entfernung vom Einbauort des Ableiters sind ebenfalls geschützt.
Schutzlösung: Trennungsabstand nicht eingehalten
Kann der errechnete Trennungsabstand nicht eingehalten werden, z.B. auf einem Metalldach, muss ein Blitzschutz-Potentialausgleich durchgeführt werden. Hierzu müssen u.a. die ins Gebäude eingeführten Leitungen in den Blitzschutz-Potentialausgleich eingebunden werden. Dies erfolgt durch den Einsatz von Typ 1-Kombi-Ableitern auf der AC-, DC- und Datenseite.
Bitte beachten Sie: Beträgt die Leitungslänge zwischen dem Ableiter und dem zu schützendem Gerät mehr als 10 Meter, z. B. auf der DC-Seite zwischen Wechselrichtern und PV-Modulen, sind zusätzliche Schutzgeräte einzusetzen.
