Messa a terra ed equipotenzialità per le case unifamiliari
Un impianto di messa a terra funzionante è la base per il funzionamento sicuro dei sistemi elettrici nelle case unifamiliari. Convoglia la corrente di fulmine a terra, dove non può fare danni. Questo aspetto è importante sia per le nuove costruzioni che per gli edifici già esistenti. La messa a terra garantisce anche che gli inquilini siano protetti da tensioni pericolosamente elevate.
Dedica sufficiente attenzione alla progettazione e all’esecuzione dell’impianto di messa a terra: eventuali omissioni o errori durante la fase di costruzione possono essere corretti successivamente solo con grande dispendio di tempo e costi.
Il giusto percorso per una messa a terra conforme alle norme per le case unifamiliari.
Se durante lo scavo del seminterrato esiste già una trincea attorno all’edificio, un dispersore ad anello può essere posato a contatto con la terra senza costi aggiuntivi.
Un impianto di messa a terra può essere realizzato con un dispersore ad anello senza equipotenzialità combinata, a condizione che siano soddisfatte le condizioni normative. Il dispersore ad anello deve essere posato a circuito chiuso intorno alla struttura dell’edificio. L’ampiezza di maglia massima deve essere di 20 m x 20 m.
DEHN raccomanda per un edificio residenziale standard la realizzazione di un impianto di messa a terra con un punto di collegamento a bassa impedenza (disposizione L aggiuntiva nel calcestruzzo) per prepararsi a futuri cambiamenti nell’impianto elettrico. Se viene installato un parafulmine esterno, è obbligatorio un impianto di equipotenzialità combinato (anello chiuso aggiuntivo nel calcestruzzo).
830058
Conduttori tondi
Conduttore tondo in rame secondo CEI EN 62561-2, per l'impiego in impianti parafulmine, impianti di terra oppure sistemi equipotenziali. Esecuzione morbida.
860335
Conduttore piatto in acciaio inossidabile
Conduttore piatto in acciaio inossidabile secondo CEI EN 62561-2 (CEI 81-24) per l'impiego in impianti parafulmine e sistemi equipotenziali ad anello.
860010
Conduttori tondi
Tondo in acciaio inossidabile secondo CEI EN 62561-2 (CEI 81-24), per l'impiego in impianti parfulmine e di terra o sistemi equipotenziali.
391079
Morsetti MV con perno di bloccaggio
Morsetto di collegamento multiuso con protezione contro lo svitamento a norma DIN EN 62561-1, per l’utilizzo universale come morsetto a croce, a T e parallelo per conduttori a sezione tonda.
860115
Linguetta di connessione raddrizzata / con angolatura
Conduttore tondo secondo CEI EN 62561-2, come linguetta di connessione, per il collegamento delle calate all'impianto di terra, in acciaio inossidabile INOX (AISI 316).

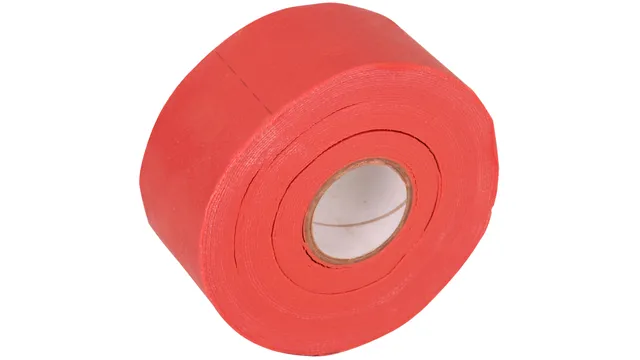

557125
Nastri jutati anticorrosione con perforazione
Nastro anticorrosione per la protezione di collegamenti interrati, come collegamenti a morsetto e a vite. Questo robusto nastro protettivo in materiale plastico rivestito di petrolato su entrambi i lati impedisce efficacemente la penetrazione di sporcizia e umidità.
563200
Barra equipotenziale
Barra equipotenziale secondo CEI EN 62561-1 per l'equipotenzialità di sicurezza e funzione secondo DIN VDE 0100-410/540 (barra di messa a terra principale) e l'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).

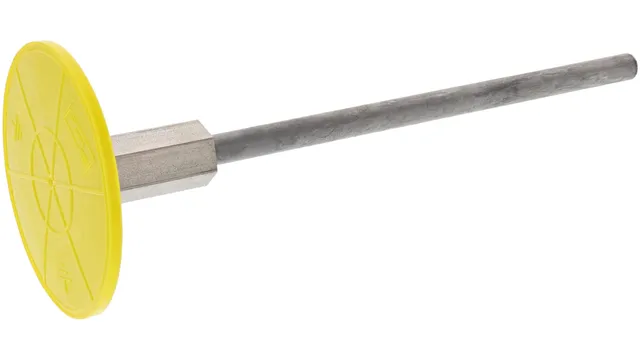

478011
Punti fissi di terra
Punto fisso di terra secondo CEI EN 62561-1 come collegamento, resistente alla corrosione, di calate p.es. all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e / o l'equipotenzialità di funzione, per l'installazione nella cassaforma.
478530
Passante per parete a pressione tenuta stagna per "vasca bianca"
Boccola passante da parete a tenuta stagna con acqua in pressione per vasca bianca, per il passaggio, a tenuta stagna con acqua in pressione del conduttore di terra ed equipotenzialità attraverso pareti in calcestruzzo, regolabile con asta filettata M10.
540250
Morsetti di messa a terra UNI
Morsetto di messa a terra conforme alla norma DIN EN 62561-1, per l'integrazione di sistemi di montaggio, ad es. di impianti FV, nel collegamento equipotenziale funzionale/messa a terra funzionale (colore del conduttore ev. nero) e collegamento equipotenziale antifulmine a norma DIN EN 62305-3 (VDE 0185-305-3).
365250
Morsetto di sezionamento UNI
Morsetto di sezionamento UNI secondo la norma CEI EN 62561-1, per l'integrazione di sitemi di montaggio ad es.
540263
Morsetti di messa a terra UNI
Morsetto di messa a terra per integrazione di parti dell’impianto nel collegamento equipotenziale funzionale, nel collegamento equipotenziale antifulmine o nella messa a terra funzionale.
540100
Messa a terra di pali d’antenna
Fascetta di messa a terra per pali d'antenna secondo CEI EN 62561-1 per l'integrazione di tubi nell'equipotenzialità di sicurezza e funzionale secondo CEI 64-8 (DIN VDE 0100-410/540) ed equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).

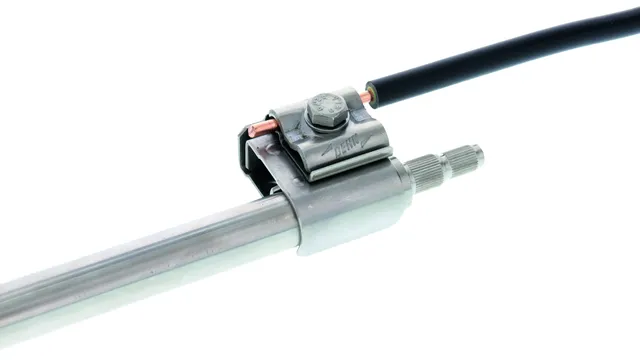

540121
Morsetto di collegamento
Morsetto di collegamento secondo CEI EN 62561-1 per il collegamento a croce e parallelo di conduttori tondi o cardati su dispersori di profondità. Esecuzione per dispersori di profondità Ø20-25 mm.

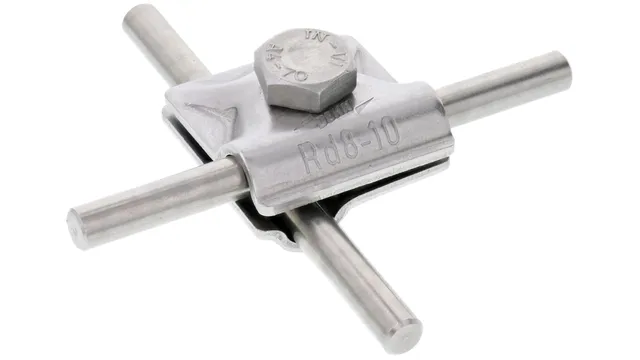

390079
Morsetto MV
Morsetto di collegamento multiuso secondo CEI EN 62561-1, per l'applicazione universale per connessioni a croce, a "T" e parallele di conduttori tondi. Esecuzione componibile con vite a testa esagonale e filetto nella parte inferiore.

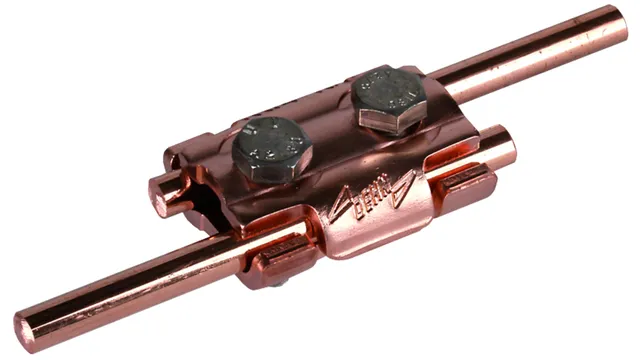

305007
Connettore parallelo
Connettore parallelo secondo CEI EN 62561-1, per il collegamento di due conduttori in modo parallelo. Esecuzione per diametri differenti, con due viti.
478220
Punti fissi di terra
Punti fissi di terra per la connessione all'armatura o al conduttore piatto di terra.

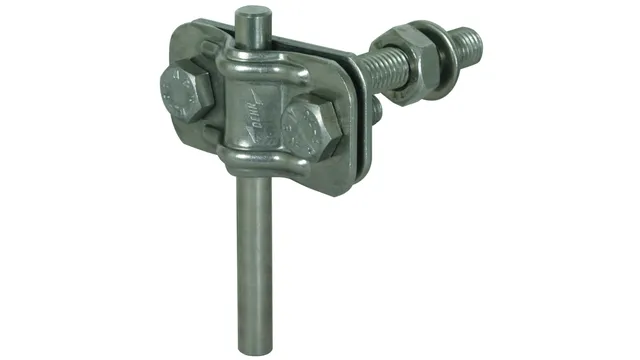

478129
Morsetto di collegamento con perno filettato
Morsetto di collegamento con perno filettato per il collegamento di conduttori Td e Pt ai punti fissi di terra con filetto M10 / 12.
478219
Set di dispersori per ferri d'armatura
Il set di messa a terra serve per la realizzazione di un impianto di terra secondo i requisiti conformi a SNR 464113. In questo il connettore in parallelo permette un collegamento con morsetto facile e veloce con i ferri d'armatura.
800010
Conduttori tondi
Tondo in acciaio secondo CEI EN 62561-2 (CEI 81-24) con rivestimento di zinco, valore medio ≥ 50 µm (350 g/m2), per l'impiego in impianti parafulmini come captatore oppure calata.

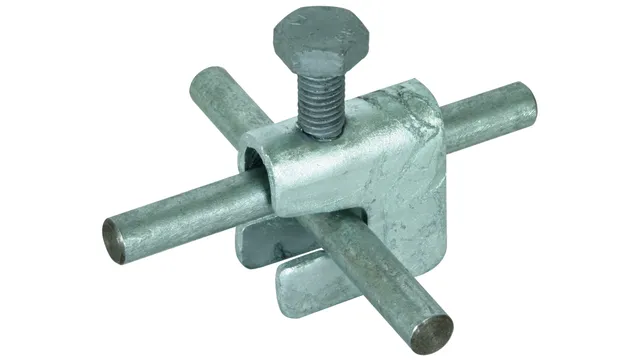

308025
Morsetto di collegamento per ferri d'armatura
Morsetto di collegamento secondo CEI EN 62561-1 per il collegamento di reti elettrosaldate o armature con conduttori tondi.
563200
Barra equipotenziale
Barra equipotenziale secondo CEI EN 62561-1 per l'equipotenzialità di sicurezza e funzione secondo DIN VDE 0100-410/540 (barra di messa a terra principale) e l'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).
478011
Punti fissi di terra
Punto fisso di terra secondo CEI EN 62561-1 come collegamento, resistente alla corrosione, di calate p.es. all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e / o l'equipotenzialità di funzione, per l'installazione nella cassaforma.
478530
Passante per parete a pressione tenuta stagna per "vasca bianca"
Boccola passante da parete a tenuta stagna con acqua in pressione per vasca bianca, per il passaggio, a tenuta stagna con acqua in pressione del conduttore di terra ed equipotenzialità attraverso pareti in calcestruzzo, regolabile con asta filettata M10.
540250
Morsetti di messa a terra UNI
Morsetto di messa a terra conforme alla norma DIN EN 62561-1, per l'integrazione di sistemi di montaggio, ad es. di impianti FV, nel collegamento equipotenziale funzionale/messa a terra funzionale (colore del conduttore ev. nero) e collegamento equipotenziale antifulmine a norma DIN EN 62305-3 (VDE 0185-305-3).
365250
Morsetto di sezionamento UNI
Morsetto di sezionamento UNI secondo la norma CEI EN 62561-1, per l'integrazione di sitemi di montaggio ad es.
540263
Morsetti di messa a terra UNI
Morsetto di messa a terra per integrazione di parti dell’impianto nel collegamento equipotenziale funzionale, nel collegamento equipotenziale antifulmine o nella messa a terra funzionale.
540100
Messa a terra di pali d’antenna
Fascetta di messa a terra per pali d'antenna secondo CEI EN 62561-1 per l'integrazione di tubi nell'equipotenzialità di sicurezza e funzionale secondo CEI 64-8 (DIN VDE 0100-410/540) ed equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).
540121
Morsetto di collegamento
Morsetto di collegamento secondo CEI EN 62561-1 per il collegamento a croce e parallelo di conduttori tondi o cardati su dispersori di profondità. Esecuzione per dispersori di profondità Ø20-25 mm.
801058
Conduttore cordato in acciaio zincato
Per l'impiego in impianti di terra ed impianti parafulmini.
478219
Set di dispersori per ferri d'armatura
Il set di messa a terra serve per la realizzazione di un impianto di terra secondo i requisiti conformi a SNR 464113. In questo il connettore in parallelo permette un collegamento con morsetto facile e veloce con i ferri d'armatura.
306121
Connettore parallelo
Connettore parallelo secondo CEI EN 62561-1, per il collegamento di due conduttori in modo parallelo. Esecuzione per diametri differenti, con una vite.

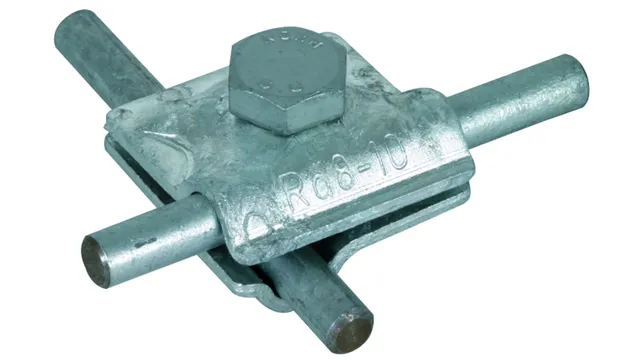

390050
Morsetto MV con vite a testa esagonale
Morsetto di collegamento multiuso secondo CEI EN 62561-1, per l'applicazione universale per connessioni a croce, a "T" e parallele di conduttori tondi.
308031
Morsetto per staffa a pressione
Morsetto a cavallotto a compressione secondo CEI EN 62561-1 per il collegamento di conduttori tondi e piatti in fondamenta in cemento o reti elettrosaldate e ferri d'armatura con conduttori tondi e piatti.
319201
Morsetto a croce per collegamenti fuori e sotto terra
Morsetto a croce secondo CEI EN 62561-1 per collegamenti fuori e sotto terra di conduttori tondi e piatti. Esecuzione con piastra intermedia e viti M8.

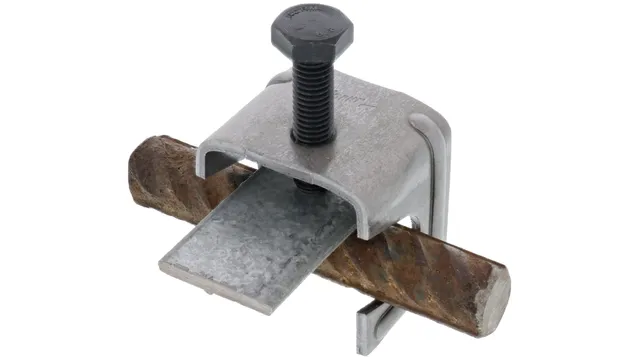

308030
Morsetto di collegamento per ferri d'armatura
Morsetto di collegamento secondo CEI EN 62561-1 per il collegamento di reti elettrosaldate o armature con conduttori piatti.
478220
Punti fissi di terra
Punti fissi di terra per la connessione all'armatura o al conduttore piatto di terra.
478129
Morsetto di collegamento con perno filettato
Morsetto di collegamento con perno filettato per il collegamento di conduttori Td e Pt ai punti fissi di terra con filetto M10 / 12.
Conformità agli standard di sicurezza
La norma NIN 2020 stabilisce i requisiti minimi per la progettazione, l’esecuzione e la documentazione degli impianti di messa a terra negli edifici.
