Messa a terra ed equalizzazione del potenziale per impianti fotovoltaici in edifici residenziali
Per il funzionamento sicuro degli impianti fotovoltaici è particolarmente importante l'integrazione nel sistema di messa a terra o di equalizzazione del potenziale dell'edificio. Nelle nuove costruzioni, questo aspetto viene preso in considerazione già in fase di progettazione. Soprattutto nel caso dell’adeguamento di impianti fotovoltaici, si dovrebbe prestare particolare attenzione all'impianto di messa a terra. Se non è presente o non soddisfa gli attuali requisiti funzionali, potrebbe essere necessario anche un adeguamento.
927271
BLITZDUCTORconnect
Space-saving, modular combined arrester with push-in connection terminal and status indication for protecting one pair of unearthed high-frequency bus systems and balanced interfaces. With signal disconnection for maintenance purposes.
540263
UNI-Erdungsklemme
UNI-Erdungsklemme zum Einbinden von Anlagenteilen in den Funktions- und Blitzschutz-Potentialausgleich.
365250
UNI-Falzklemme
UNI-Erdungsklemme nach DIN EN 62561-1 zum Einbinden der Montagesysteme z. B. von PV-Anlagen in den Funktions- und Blitzschutz-Potentialausgleich.
840018
Runddraht DEHNalu
DEHNalu-Draht nach DIN EN 62561-2, für den Einsatz bei Blitzschutzanlagen als Fangeinrichtung, Ableitung oder Potentialausgleich.
Al und AlMgSi darf nicht unmittelbar (ohne Abstand) auf, im oder unter Putz, Mörtel oder Beton sowie nicht im Erdreich verlegt werden.
563200
Potentialausgleichsschiene
Potentialausgleichsschiene K12 nach DIN EN 62561-1, für den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100-410/540 (Haupterdungsschiene) und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3).
478410
Erder- und Wanddurchführung
Erder- und Wanddurchführung mit MV-Klemme aus NIRO (V4A) zur druckwasserdichten Durchführung der Erd-/Potentialausgleichsleiter bei Mauern und Wänden.

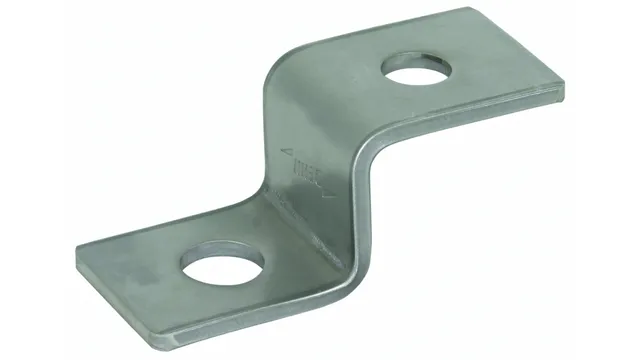

390499
Endstück Z-Form
Endstück zum Anschrauben an Erdungsfestpunkt für den Anschluss z. B. einer Potentialausgleichsschiene oder zum Anschließen von Konstruktionsteilen.
860050
Runddraht NIRO (V4A)
Edelstahldraht nach DIN EN 62561-2 für den Einsatz bei Blitzschutz-, Erdungsanlagen oder Potentialausgleich.
620903
Tiefenerder
Tiefenerder nach DIN EN 62561-2 zum Errichten von Erdungsanlagen für neue oder bestehende Wohngebäude sowie zur Nachrüstung einer Erdungsanlage für PV-Anlagen. Ausführung Typ AZ mit abgesetztem Rändelzapfen.
620001
Schlagspitze
Für das Eintreiben des ersten Tiefenerders. Die Schlagspitzen können für die Tiefenerder in Stahl sowie in NIRO verwendet werden. Sie sind auch bei Rohrerdern einsetzbar.

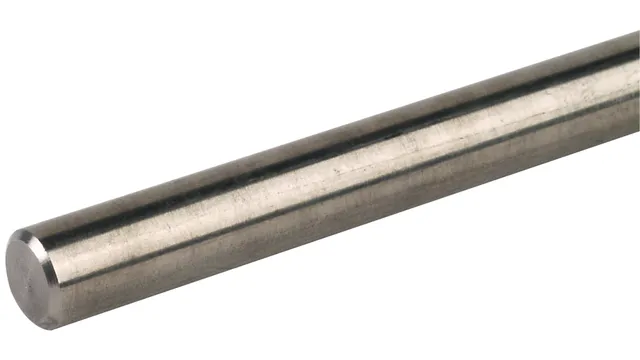

860010
Rundstahl, NIRO V4A
Edelstahldraht nach DIN EN 62561-2 (VDE 0185-561-2) für den Einsatz bei Blitzschutzanlagen, Erdungsanlagen und Potentialausgleich.
819609
HVI light plus Conductor, copper
High-voltage-resistant insulated down conductor to maintain the separation distance to electrically conductive parts. For assembly on site. Equivalent separation distance s ≤ 60 cm (in air), s ≤ 120 cm (solid building material).

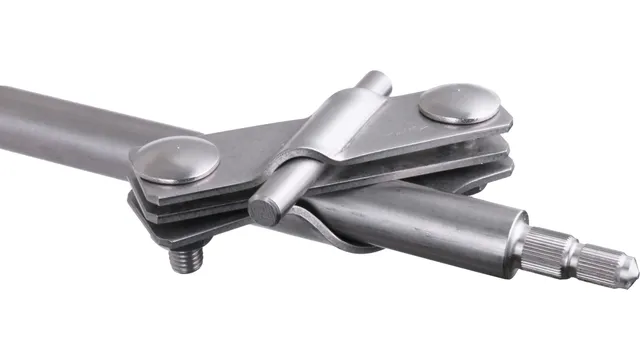

620915
Tiefenerder-Anschlussschelle
Zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern.
Adeguamento di impianti di messa a terra per impianti fotovoltaici
Un presupposto importante per i sistemi elettrici esistenti o installati successivamente, in particolare per gli impianti fotovoltaici, è il rispetto delle misure di protezione. La base per la sicurezza e la funzionalità è un impianto di messa a terra adeguato. Per l’adeguamento di impianti fotovoltaici senza un adeguato impianto di messa a terra, si raccomanda l’adeguamento con dispersori di profondità. Questa soluzione aumenta la protezione dai pericoli elettrici come le sovratensioni e i fulmini, garantendo così la sicurezza dell'impianto fotovoltaico.
Protezione a norma per gli impianti fotovoltaici
Come in tutti gli edifici, anche nelle abitazioni deve essere selezionato un impianto di messa a terra in base ai requisiti e ai criteri di selezione della norma sulla messa a terra SN 414113. L'impianto di messa a terra costituisce la base di ogni impianto elettrotecnico, compreso l'impianto fotovoltaico.
Requisiti per l'equalizzazione del potenziale degli impianti fotovoltaici
Per gli edifici senza parafulmine esterno si applica quanto segue: I sistemi di montaggio metallici dell'impianto fotovoltaico devono essere inclusi nel collegamento equipotenziale funzionale secondo la norma NIN 2020 parte 7.12.
Il collegamento deve essere realizzato con almeno 6 mm² Cu.
