Protezione dalle sovratensioni per impianti fotovoltaici in edifici residenziali
La protezione dalle sovratensioni è fondamentale per l'installazione di impianti fotovoltaici negli edifici residenziali. Affinché l'impianto fotovoltaico funzioni in modo affidabile, è indispensabile un concetto di protezione adeguato per evitare tempi di inattività e conseguenze finanziarie dovute ai costi di riparazione.

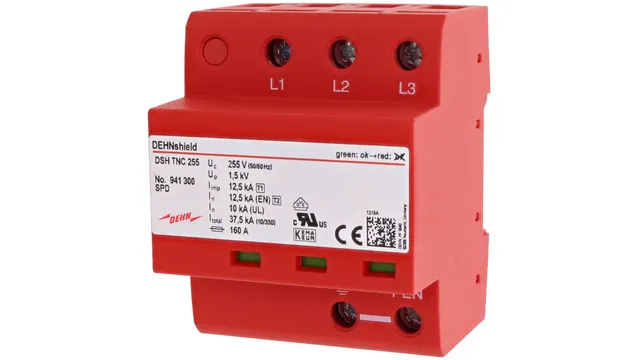

941300
DEHNshield TNC
Scaricatore combinato multipolare, DEHNshield, SPD Tipo 1 + Tipo 2 secondo EN 61643-11 su base spinterometrica ed ottimizzato nell'applicazione.

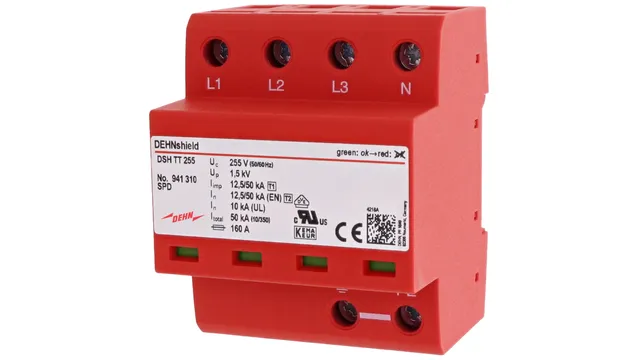

941310
DEHNshield TT
Scaricatore combinato multipolare, DEHNshield, SPD Tipo 1 + Tipo 2 secondo EN 61643-11 su base spinterometrica ed ottimizzato nell'applicazione.
941400
DEHNshield TNS
Scaricatore combinato multipolare, DEHNshield, SPD Tipo 1 + Tipo 2 secondo EN 61643-11 su base spinterometrica ed ottimizzato nell'applicazione.
922220
DEHNbox TC B 180
Scaricatore combinato compatto, esecuzione stretta, in scatola in materiale plastico per montaggio a parete con tecnica di collegamento Push-in e indicazione di funzionamento per la protezione di una coppia di fili con separazione galvanica di interfacce simmetriche in particolare per interfacce di telecomunicazione fino a VVDSL e G.fast (fino a 1 Gbit/s).
929161
DEHNpatch Class EA
Scaricatore combinato universale salvaspazio con larghezza d’installazione di 19 mm e tecnologia di connessione RJ45 con indicatore di stato per una facile manutenzione.
942565
DEHNguard MP YPV 1200 FM
Limitatore di sovratensione multipolare DEHNguard MP YPV, tipo 2 secondo la norma EN 61643-31, costituito da basetta con moduli di protezione a innesto e doppio morsetto di collegamento Push-In adatto a cablaggio in derivazione e passante a "V".

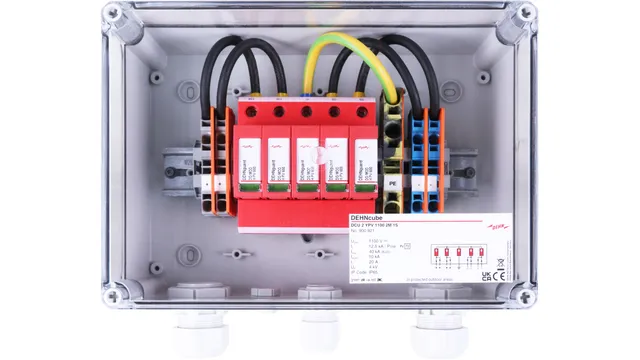

900921
DEHNcube 2 YPV
Scatola di derivazione del generatore DCU 2 YPV 1100 2M 1S con grado di protezione IP65. Secondo la norma DIN EN IEC 61439-2 per la protezione di due ingressi MPP e una stringa ciascuno.

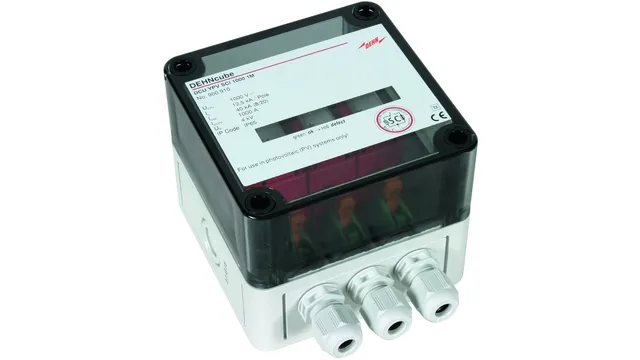

900910
DEHNcube YPV SCI 1000 1M
Limitatore di sovratensione multipolare DEHNcube YPV SCI 1000 1M con grado di protezione IP65. Tipo 2 secondo la norma EN 61643-31 per la protezione di 1 ingresso MPP.

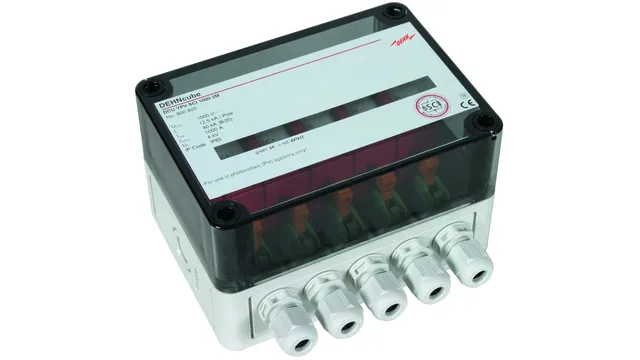

900920
DEHNcube YPV SCI 1000 2M
Limitatore di sovratensione multipolare DEHNcube YPV SCI 1000 2M con grado di protezione IP65. Tipo 2 secondo la norma EN 61643-31 per la protezione di 2 ingressi MPP.ung.

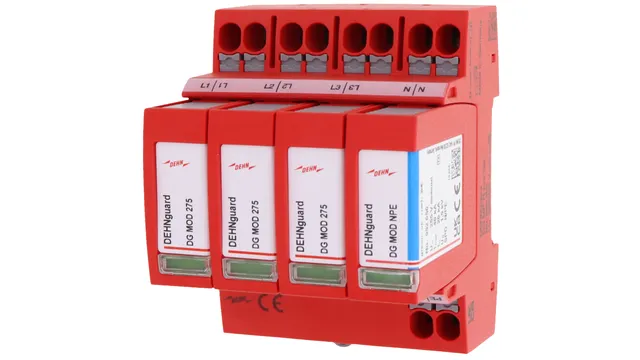

942310
DEHNguard MP TT
Limitatore di sovratensione multipolare DEHNguard MP, tipo 2 + tipo 3 secondo la norma EN 61643-11, costituito da basetta con moduli di protezione a innesto e doppio morsetto di collegamento Push-in adatto a cablaggio in derivazione e passante a "V" Elevata sicurezza dell’apparecchio tramite l’unità di monitoraggio con Thermo-Dynamic-Control.

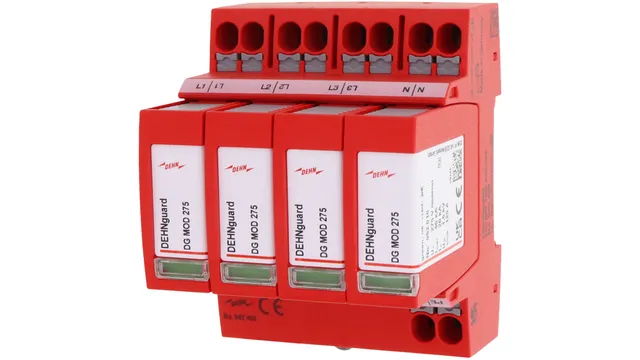

942400
DEHNguard MP TNS
Limitatore di sovratensione multipolare DEHNguard MP, tipo 2 + tipo 3 secondo la norma EN 61643-11, costituito da basetta con moduli di protezione a innesto e doppio morsetto di collegamento Push-in adatto a cablaggio in derivazione e passante a "V" Elevata sicurezza dell’apparecchio tramite l’unità di monitoraggio con Thermo-Dynamic-Control.
Requisiti per la protezione dalle sovratensioni
L'installazione di un nuovo impianto fotovoltaico o l'ampliamento di un impianto esistente comporta un intervento sull'impianto elettrico esistente. Il collegamento elettrico avviene tramite un circuito elettrico proprio o nuovo, che deve essere realizzato secondo le norme attualmente in vigore. In questo caso, le norme prevedono la necessità di una protezione dalle sovratensioni sul lato AC (NIN 2020) e di una protezione speciale dell'inverter sul lato DC (SN EN 62305).
In generale, i componenti di protezione devono essere posizionati il più vicino possibile al dispositivo. Questi sono i possibili punti di installazione:
- Per proteggere il lato AC nel quadro elettrico o direttamente all'uscita AC dell'inverter
- Per proteggere il lato DC in una scatola di connessione del generatore direttamente davanti all'inverter
Se la lunghezza del cavo tra l'inverter e lo scaricatore di sovratensione è superiore a 10 m, si consiglia un ulteriore dispositivo di protezione dalle sovratensioni di tipo 2. Un'ulteriore protezione dalle sovratensioni per l'accumulatore a batteria è di solito necessaria solo se non è posizionato nelle immediate vicinanze dell'inverter.
Concetto di protezione completo
Protezione dalle sovratensioni in una casa unifamiliare
Le moderne case unifamiliari sono sempre più elettrificate. Di conseguenza, anche la protezione dalle sovratensioni è diventato un aspetto particolarmente importante. Un concetto di protezione efficace protegge i sistemi e gli apparecchi elettrici o elettronici dai danni causati da tensioni troppo elevate.
Scopri come proteggere la tua wallbox e la domotica intelligente oltre al tuo impianto fotovoltaico.
Vai al concetto di protezioneDownload
Usa il filtro per trovare più rapidamente il tuo argomento. Se hai bisogno di ulteriori informazioni, saremo lieti di aiutarti.
| Opuscoli | DEHN protegge gli impianti fotovoltaici | Protezione da fulmini e sovratensioni per sistemi su tetto e a terra | .pdf 3 MB |
| Proposta di protezione | Impianti fotovoltaici su tetto | Protezione da fulmini e sovratensioni per impianti fotovoltaici su tetto | .pdf 3.2 MB |
| Volantino | DEHNguard MP YPV | Il limitatore di sovratensione DC di tipo 2 con doppio morsetto Push-in. | .pdf 301 KB |
