Parafulmine esterno per impianti fotovoltaici commerciali
Date le ampie superfici e delle strutture complesse degli edifici industriali e commerciali, il parafulmine esterno è un aspetto particolarmente importante. Il parafulmine esterno protegge edifici e moduli fotovoltaici dalle conseguenze della fulminazione diretta. Le misure necessarie per l'attuazione sono regolate dalle norme SN EN 62305-3 e SN 414022.
Gli impianti fotovoltaici su tetto sono particolarmente vulnerabili a causa della loro esposizione. Proteggiti dai danni affidandoti alle misure di protezione firmate DEHN.
Si tenga presente che: La norma SN EN 62305-3 e SN 414022 descrive le misure di protezione per i sistemi di alimentazione fotovoltaici. In questo caso, per gli edifici con parafulmine esterno la norma contempla i seguenti casi di applicazione:
Distanza di sicurezza rispettata
Distanza di sicurezza non rispettata
819600
Conduttura HVI light plus (merce su bobina)
Conduttura HVI light plus (calata isolata resistente all’alta tensione) per il rispetto della distanza di separazione in rapporto alle parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3), per impedire scariche pericolose tra le parti dell’impianto parafulmine esterno e le parti conduttive interne (impianto elettrico, tubazioni, ecc.).
819609
Conduttura HVI light plus (tagliata su misura)
Conduttura HVI light plus tagliata su misura (calata isolata resistente all’alta tensione) per il rispetto della distanza di separazione in rapporto alle parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3).

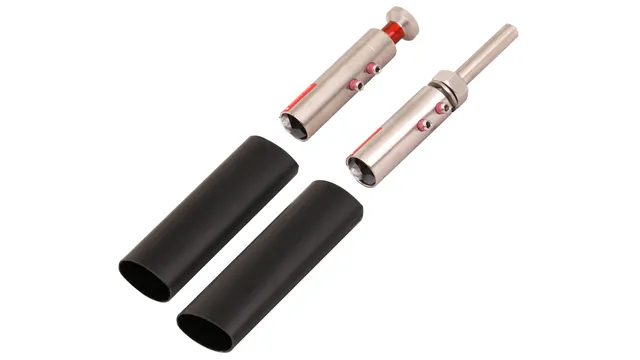

819645
Set di connessione per conduttura HVI light plus
Elementi di collegamento per la terminazione della linea HVI light plus ad entrambe le estremità.

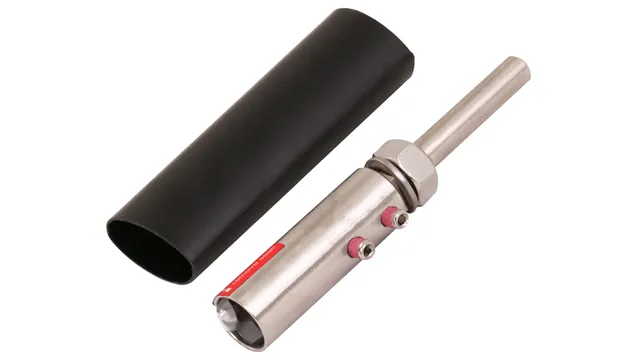

819640
Elemento di connessione per la conduttura HVI light plus
Elemento di connessione per collegare la conduttura HVI light plus ad altre parti della protezione dai fulmini esterna o dell’impianto di messa a terra. Incl. un tubo termorestringente.

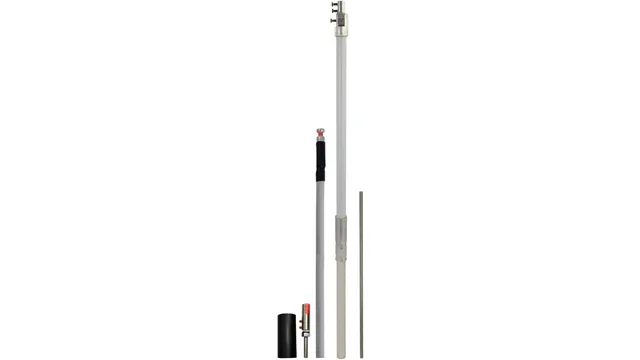

819674
Conduttura HVI light plus in tubo portante con punta di captazione
Conduttura HVI light plus (calata isolata resistente all’alta tensione) nel tubo portante per il rispetto della distanza di separazione in rapporto alle parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3).

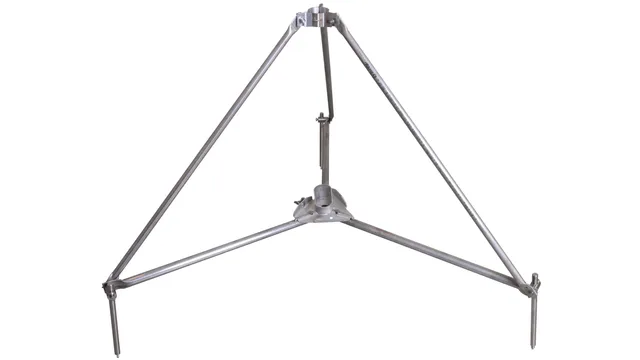

107390
Tripode piccolo
Tripode (versione pieghevole) per tubi portanti D 50 mm con uscita laterale o asta di captazione D 40 mm con accessorio riduttore.

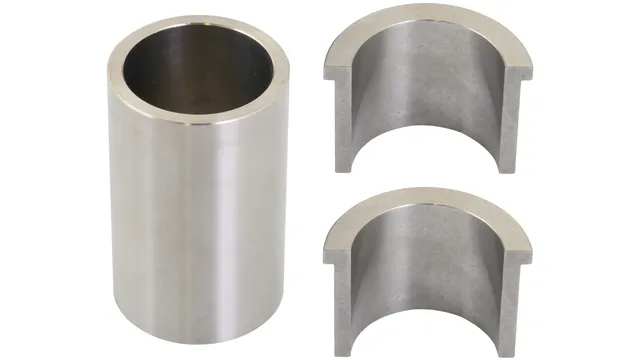

107399
Set adattatore come inserto per tripodi e quadripodi
Set adattatore come inserto per tripodi e quadripodi per la riduzione del diametro da 50 mm a 40 mm.

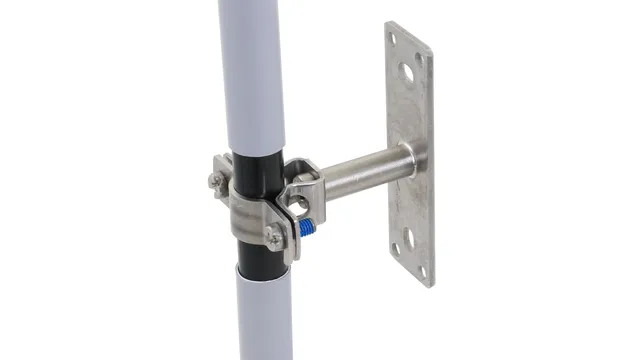

275460
Supporto per HVI light plus Ex W55
Staffa portafilo per la posa della conduttura HVI light plus in zone a rischio di esplosione Ex 1 (gas, vapori, nebbia) nonché zone Ex 21 (polveri).

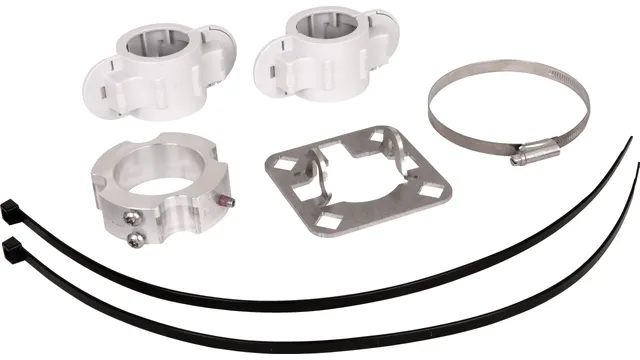

819642
Set di fissaggio palo di captazione D40
Set di fissaggio per il montaggio della conduttura HVI light plus sui relativi tubi portanti, composto da piastra di connessione (quadrupla) e anello di fissaggio con fascetta per la connessione terminale (incl. quattro semigusci in plastica e due fermacavo per la zona PRFV).

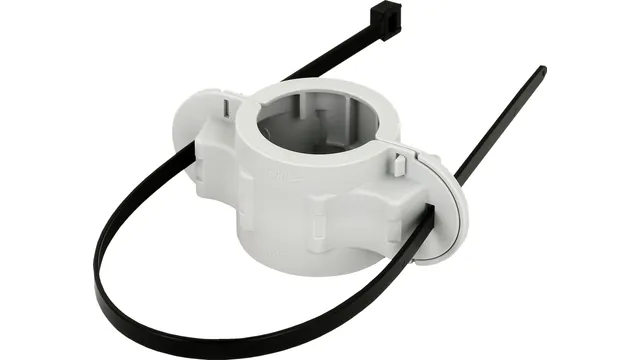

819296
Set di fissaggio per tubi portanti D40
Set di fissaggio per il montaggio della conduttura HVI light plus sui tubi portanti HVI light plus, costituito da due semigusci e una fascetta serracavo per il fissaggio di max quattro condutture HVI light plus nella parte in PRFV del tubo portante.

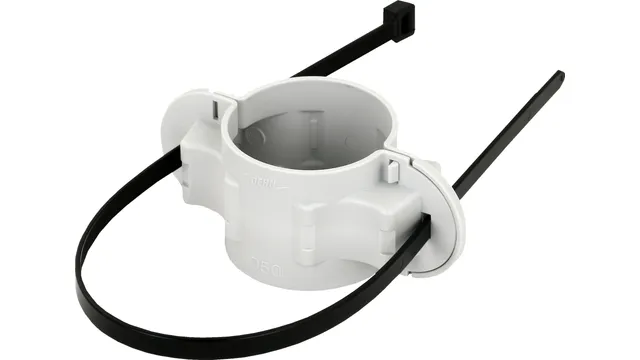

819297
Set di fissaggio per tubi portanti D50
Set di fissaggio per il montaggio della conduttura HVI long sui tubi portanti HVI long, costituito da due semigusci e una fascetta serracavo per il fissaggio di max quattro condutture HVI long nella parte in PRFV del tubo portante.

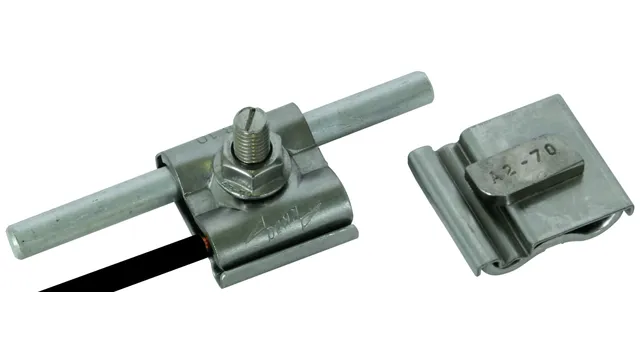

540250
Morsetti di messa a terra UNI
Morsetto di messa a terra conforme alla norma DIN EN 62561-1, per l'integrazione di sistemi di montaggio, ad es. di impianti FV, nel collegamento equipotenziale funzionale/messa a terra funzionale (colore del conduttore ev. nero) e collegamento equipotenziale antifulmine a norma DIN EN 62305-3 (VDE 0185-305-3).

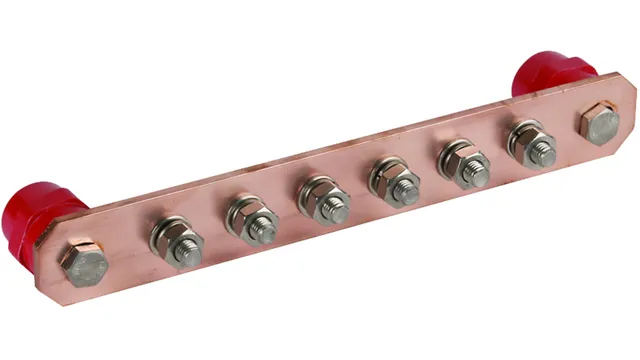

472207
Barre per l'equipotenzialità
Barra equipotenziale industriale secondo la CEI EN 62561-1 per l'equipotenzialità di sicurezza e funzione secondo CEI 64-8 (DIN VDE 0100-410/540) e l'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).
819646

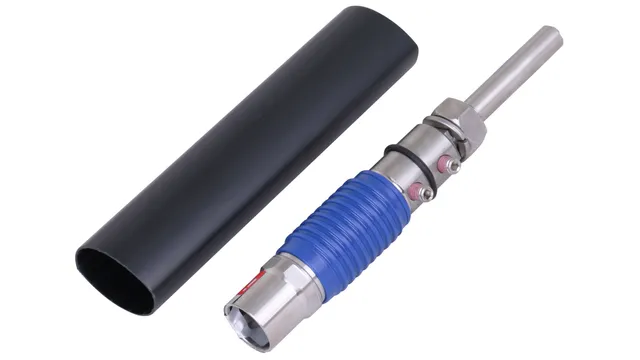

Elementi di connessione isolati per la conduttura HVI light plus
Elemento di connessione isolante per il collegamento della conduttura HVI light plus sul lato terra, incl. tubo termorestringente. Per la verifica di isolamento della HVI light plus.

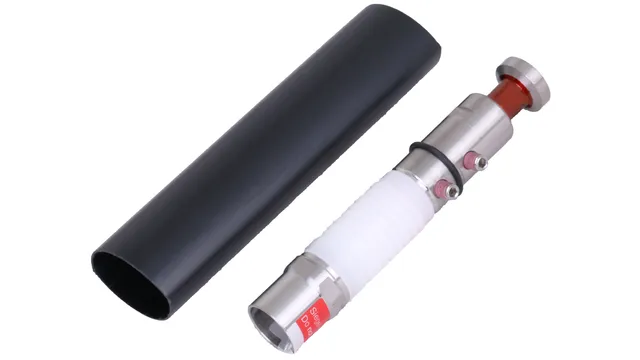

819647
Elemento di connessione isolante per posa interna al tube
Elemento di connessione isolante per la terminazione della conduttura HVI light plus in caso di posa all’interno del tubo, incl. tubo termorestringente. Per la verifica di isolamento della HVI light plus.

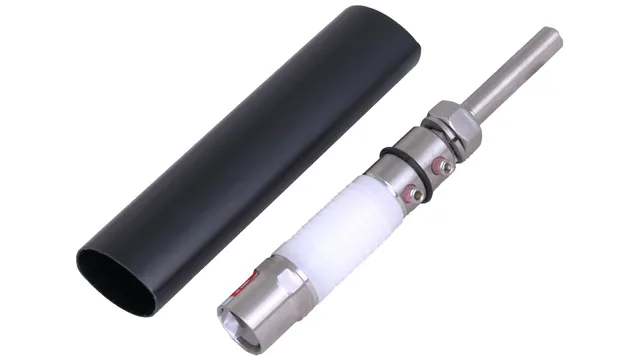

819648
Elemento di connessione isolante per posa esterna al tube
Elemento di connessione isolante per la terminazione della conduttura HVI light plus in caso di posa all’esterno del tubo, incl. tubo termorestringente. Per la verifica di isolamento della HVI light plus.
819649

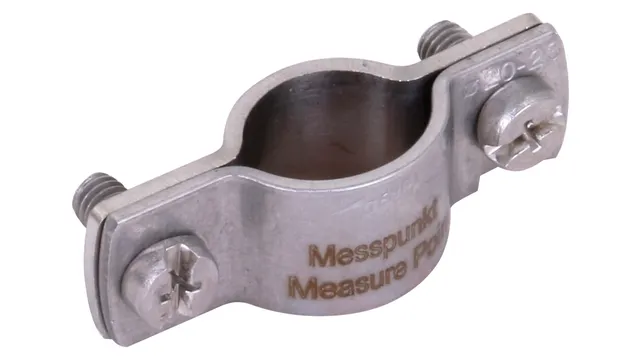

Morsetto punto di misurazione
Morsetto punto di misurazione per l’installazione permanente per realizzare il collegamento di un apparato di misurazione in caso di verifica dell’isolamento di condutture HVI light plus e HVI.

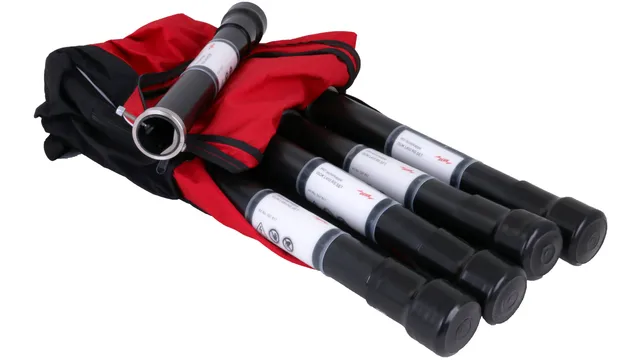

597817
Cappucci isolanti HVI
Cappucci isolanti per la verifica dell'isolamento sulle calate isolate resistenti alle alte tensioni. Set: 5 pezzi nello zaino su misura.
101110
Punta di captazione comprensiva di due morsetti scanalati
Punta di captazione compresi due morsetti scanalati (campo di serraggio 0,7-8 mm) per la protezione da scariche dirette p.es di campi FV oppure pensiline fotovoltaiche.
840018
Tondo DEHNalu
Tondo DEHNalu secondo CEI EN 62561-2 per l'impiego in impianti parafulmine come captatore, calata o per sistemi equipotenziali. Esecuzione semirigida.
105710
Aste di captazione telescopiche indipendenti
Aste di captazione telescopiche indipendenti con tripode ripiegabile in acciaio inox. Per la protezione di grandi strutture installate su tetto, con adattamento all’inclinazione del tetto fino a max 10°.
102340
Zoccolo in cemento
Zoccolo in cemento per aste di captazione, per la protezione di piccole costruzioni su tetti piani e per il fissaggio di distanziatori ad es. per anelli perimetrali separati, oppure per aste di captazione indipendenti con treppiede (solo con peso di 17 kg).
390050
Morsetto MV
Morsetto di collegamento multiuso secondo CEI EN 62561-1, per l'applicazione universale per connessioni a croce, a "T" e parallele di conduttori tondi. Esecuzione componibile con vite a testa esagonale e filetto nella parte inferiore.
365010
Morsetto scanalato
Morsetto scanalato secondo CEI EN 62561-1 per il collegamento di conduttori tondi con scanalature. Esecuzione con doppio cavallotto di fissaggio, posa del conduttore longitudinale o trasversale.
274160
Staffa portafilo DEHNhold
Staffa portafilo DEHNhold con cavallotto a fessura per il fissaggio di conduttori piatti. Utilizzabile per diversi materiali ad es. Al, INOX, Fe/tZn e Cu, posa fisa del conduttore. Esecuzione con filetto interno, premontata con vite, zoccolo in materiale plastico e tassello.
104905
Asta di adduzione a terra
Asta di adduzione a terra secondo CEI EN 62561-2 per il collegamento delle calate all'impianto di terra. Esecuzione bombata su entrambi i lati.
459119
Morsetto di sezionamento UNI
Morsetto di sezionamento UNI secondo CEI EN 62561-1 per il collegamento della calata con l’adduzione a terra. Esecuzione con piastra intermedia per asta dia dduzione a terra Td 16 mm.

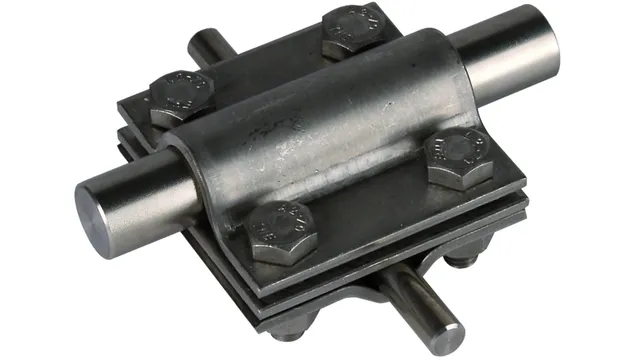

319219
Morsetto a croce
Morsetto a croce secondo CEI EN 62561-1 per collegamenti fuori e sotto terra di conduttori tondi e piatti con aste di adduzione a terra e aste di captazione. Esecuzione con piastra intermedia e viti M8.

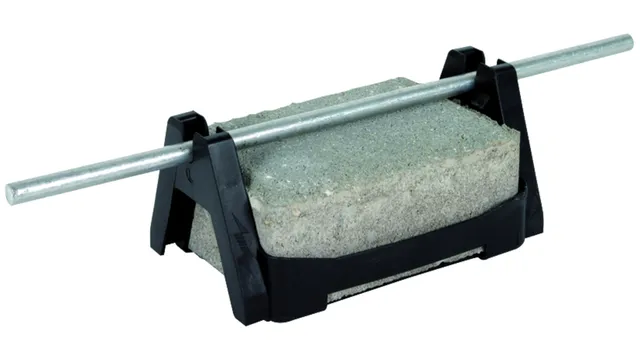

253050
Staffa portafilo per tetti piani
Staffa portafilo per tetti con fissaggio doppio del conduttore tipo FB2, per il fissaggio di conduttori tondi con posa libera del conduttore su tetti piani.
540250
Morsetti di messa a terra UNI
Morsetto di messa a terra conforme alla norma DIN EN 62561-1, per l'integrazione di sistemi di montaggio, ad es. di impianti FV, nel collegamento equipotenziale funzionale/messa a terra funzionale (colore del conduttore ev. nero) e collegamento equipotenziale antifulmine a norma DIN EN 62305-3 (VDE 0185-305-3).
365250
Morsetto di sezionamento UNI
Morsetto di sezionamento UNI secondo la norma CEI EN 62561-1, per l'integrazione di sitemi di montaggio ad es. di impianti fotovoltaici in sistemi equipotenziali e di messa a terra di funzionalità (colore del cavo per lo più nero) e per sistemi equipotenziali per la protezione di corrente da fulmine secondo CEI EN 62305-3 (CEI 81-10/3).
Parafulmini per impianti fotovoltaici: Distanza di sicurezza rispettata
I moduli fotovoltaici devono essere disposti nell'area protetta dell’impianto di captazione isolato, mantenendo la distanza di sicurezza "s". In linea di principio, si dovrebbe preferire un parafulmine che, tenendo conto delle distanze di sicurezza richieste, non abbia alcun collegamento diretto al sistema di alimentazione fotovoltaico.
A questo scopo si raccomanda l'uso della conduttura HVI verificabile di DEHN. Con la calata isolata resistente alle alte tensioni HVI light plus è possibile mantenere una distanza di sicurezza equivalente di, ad esempio, s ≤ 60 cm (aria) e allo stesso tempo utilizzare in modo ottimale la superficie del tetto.
Parafulmini per impianti fotovoltaici: Distanza di sicurezza non rispettata
Se la distanza di sicurezza (s) calcolata secondo SN EN 62305-3 e SN 414022 non può essere rispettata, ad esempio su un tetto di metallo, deve essere eseguito il collegamento equipotenziale antifulmine.
Parafulmine HVI di DEHN
Con i sistemi esterni di protezione contro i fulmini tradizionali, spesso è difficile mantenere le distanze di sicurezza obbligatorie. Tra le principali difficoltà troviamo i requisiti di spazio e architettonici. La soluzione è un impianto parafulmine HVI. Il particolare design della conduttura HVI consente di mantenere distanze di sicurezza equivalenti da 45 cm a 90 cm (in aria) dalle installazioni metalliche collegate a terra, a seconda della variante dell’HVI. Tutte le varianti di installazione sono state testate in conformità alla norma SN IEC/TS 62561-8.
