Sistema activo de protección contra arcos eléctricos DEHNshort

Protección de personas, instalaciones y sistemas según DIN EN 61439-2, anexo 1 (IEC/TR 61641 ed. 3, 2014)
Utilización en instalaciones de baja tensión según DIN EN 61439-2 tras ensayos de integración según DIN VDE 0660-600-2-1, 2021 (IEC TS 63107: 2020)
Máxima disponibilidad de las instalaciones

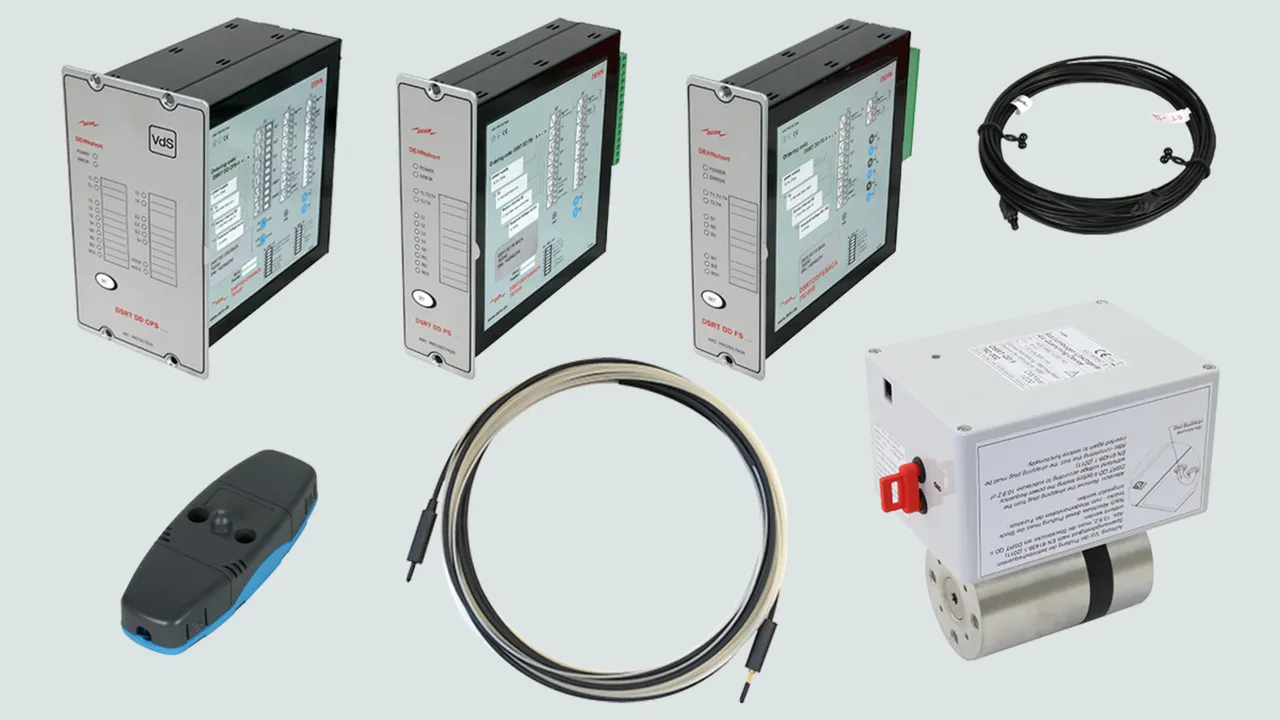

Estructura modular del sistema
El estado operativo de la instalación se señaliza en la parte frontal

Details

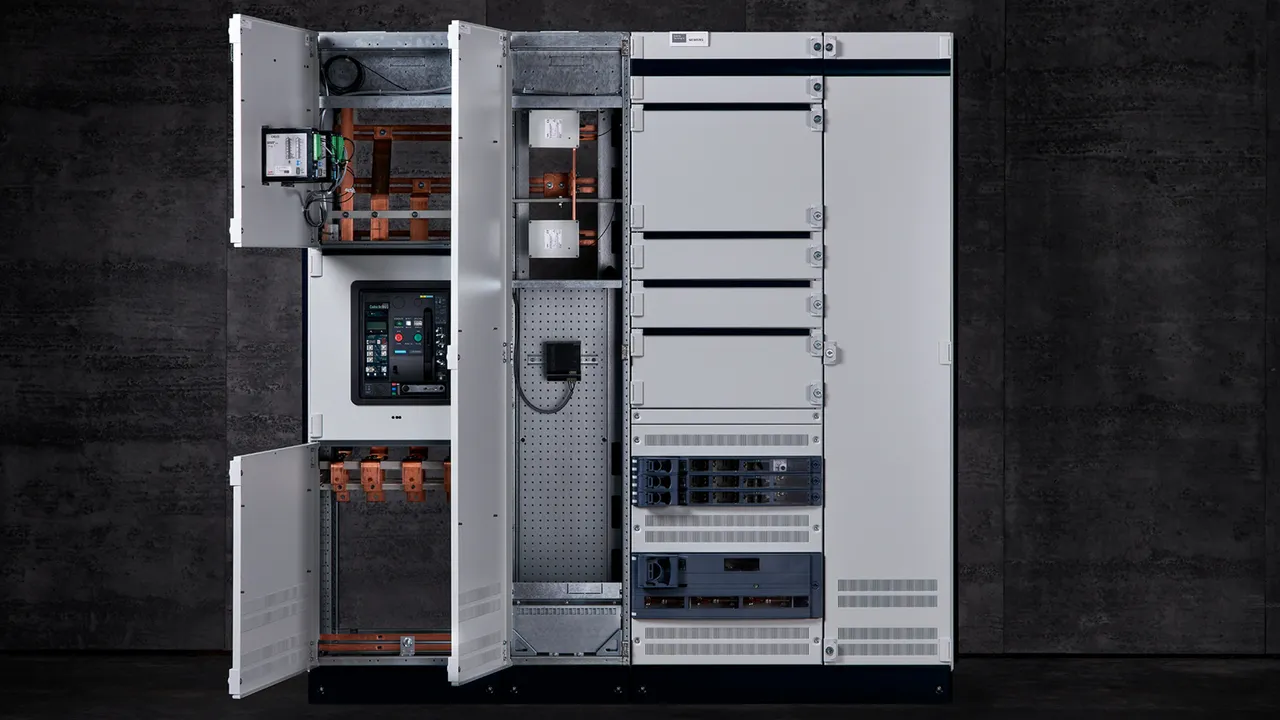

Transformadores de corriente de protección instalados.

Aparatos de captación instalados en la puerta.

Equipo de captación (corriente + luz)

Equipo detector DSRT DD CPS .... para la detección de corriente y luz (sensores de visión DSRT PS) con salida para conectar dos dispositivos de extinción DSRT QD II.

2 Produkte

Art.-Nr. 782030 DSRT DD CPS BACA

GTIN 4013364245792, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1.48 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Equipo electrónico de captación de corriente y luz
Equipo electrónico de captación para un sistema de protección contra los arcos eléctricos para la conexión de sensores puntuales de luz y un kit de transformador de corriente. Para su instalación en la puerta del cuadro de mando. Rutina automática de autocontrol del entero sistema así como indicación del estado operativo a través de indicador led.

Tensión de alimentación: 18 - 72 V DC
Potencia: 5 W
Número de canales
del sensor de luz: 4
Número de sensores de luz: 12 (4 x 3 sensores)
Salidas de relé: 4 libre de potencial
5A, 250 V AC/DC
Señal de entrada de corriente: 1 / 5 A
Número de conexiones del
transformador de corriente: 3 para conductores exteriores
1 para corriente de suma

Producto DEHN
Tipo: DSRT DD CPS BACA
art. no.: 782030
o equivalente

Zertifikate

Technische Daten

Tensión mín./máx. (U_N )	18-72 V DC
Tiempo de extinción del arco eléctrico (t_mtA )	< 3-4 ms con DSRT QD II
Protección (parte delantera)	IP 50
Protección (revés)	IP 20
Dimensiones de la placa frontal (al. x an. )	177 x 102 mm
Dimensiones de montaje (al. x an. x prof.)	157 x 82 x 164 mm
Entradas de sensores	S1, S2, S3, S4 (pueden conectarse 3 sensores por canal (DSRT PS)
Entradas de corriente	1 A / 5 A (IL1, IL2, IL3, Io)
Entradas binarias	24 V DC, 3 mA (BI1, BI2)
Relé de disparo	hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salidas de alta velocidad	hasta 250 V AC/DC 2 A (HS01, HS02)
Salidas de los extintores	fibra óptica (corresp. a mín. 43 mA) (2x TX)
Salida binaria	24 V DC 20 mA (B01)
Temperatura de servicio (T_U )	–35 °C ... +70 °C
Tiempo de disparo de relé	7 ms
Tiempo de disparo de HSO	< 2 ms
Tiempo de disparo de TX	< 2 ms
Certificados	VdS

Tensión mín./máx. (U_N )	18-72 V DC
Tiempo de extinción del arco eléctrico (t_mtA )	< 3-4 ms con DSRT QD II
Protección (parte delantera)	IP 50
Protección (revés)	IP 20
Dimensiones de la placa frontal (al. x an. )	177 x 102 mm
Dimensiones de montaje (al. x an. x prof.)	157 x 82 x 164 mm
Entradas de sensores	S1, S2, S3, S4 (pueden conectarse 3 sensores por canal (DSRT PS)
Entradas de corriente	1 A / 5 A (IL1, IL2, IL3, Io)
Entradas binarias	24 V DC, 3 mA (BI1, BI2)
Relé de disparo	hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salidas de alta velocidad	hasta 250 V AC/DC 2 A (HS01, HS02)
Salidas de los extintores	fibra óptica (corresp. a mín. 43 mA) (2x TX)
Salida binaria	24 V DC 20 mA (B01)
Temperatura de servicio (T_U )	–35 °C ... +70 °C
Tiempo de disparo de relé	7 ms
Tiempo de disparo de HSO	< 2 ms
Tiempo de disparo de TX	< 2 ms
Certificados	VdS

Artikel 782030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782031 DSRT DD CPS AACA

GTIN 4013364245815, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1.48 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Equipo electrónico de captación de corriente y luz
Equipo electrónico de captación para un sistema de protección contra los arcos eléctricos para la conexión de sensores puntuales de luz y un kit de transformador de corriente. Para su instalación en la puerta del cuadro de mando. Rutina automática de autocontrol del entero sistema así como indicación del estado operativo a través del indicador led.

Tensión de alimentación: 80 - 265 V AC/DC
Potencia: 5 W
Número de canales
del sensor de luz: 4
Número de sensores de luz: 12 (4 x 3 sensores)
Salidas de relé: 4 libre de potencial
5A, 250 V AC/DC
Señal de entrada de corriente: 1 / 5 A
Número de conexiones del
transformador de corriente: 3 para conductores exteriores
1 para corriente de suma
Frecuencia: 50 / 60 Hz

Producto DEHN
Tipo: DSRT DD CPS AACA
art. no.: 782031
o equivalente

Zertifikate

Technische Daten

Tensión mín./máx. (U_N )	92-265 V AC / DC
Frecuencia	50 / 60 Hz
Tiempo de extinción del arco eléctrico (t_mtA )	< 3-4 ms con DSRT QD II
Protección (parte delantera)	IP 50
Protección (revés)	IP 20
Dimensiones de la placa frontal (al. x an. )	177 x 102 mm
Dimensiones de montaje (al. x an. x prof.)	157 x 82 x 164 mm
Entradas de sensores	S1, S2, S3, S4 (pueden conectarse 3 sensores por canal (DSRT PS)
Entradas de corriente	1 A / 5 A (IL1, IL2, IL3, Io)
Entradas binarias	24 V DC, 3 mA (BI1, BI2)
Relé de disparo	hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salidas de alta velocidad	hasta 250 V AC/DC 2 A (HS01, HS02)
Salidas de los extintores	fibra óptica (corresp. a mín. 43 mA) (2x TX)
Salida binaria	24 V DC 20 mA (B01)
Temperatura de servicio (T_U )	–35 °C ... +70 °C
Tiempo de disparo de relé	7 ms
Tiempo de disparo de HSO	< 2 ms
Tiempo de disparo de TX	< 2 ms
Certificados	VdS

Tensión mín./máx. (U_N )	92-265 V AC / DC
Frecuencia	50 / 60 Hz
Tiempo de extinción del arco eléctrico (t_mtA )	< 3-4 ms con DSRT QD II
Protección (parte delantera)	IP 50
Protección (revés)	IP 20
Dimensiones de la placa frontal (al. x an. )	177 x 102 mm
Dimensiones de montaje (al. x an. x prof.)	157 x 82 x 164 mm
Entradas de sensores	S1, S2, S3, S4 (pueden conectarse 3 sensores por canal (DSRT PS)
Entradas de corriente	1 A / 5 A (IL1, IL2, IL3, Io)
Entradas binarias	24 V DC, 3 mA (BI1, BI2)
Relé de disparo	hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salidas de alta velocidad	hasta 250 V AC/DC 2 A (HS01, HS02)
Salidas de los extintores	fibra óptica (corresp. a mín. 43 mA) (2x TX)
Salida binaria	24 V DC 20 mA (B01)
Temperatura de servicio (T_U )	–35 °C ... +70 °C
Tiempo de disparo de relé	7 ms
Tiempo de disparo de HSO	< 2 ms
Tiempo de disparo de TX	< 2 ms
Certificados	VdS

Artikel 782031 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782031 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Equipo de captación (sensor de visión)

Equipo detector DSRT DD PS .... para la detección de luz (sensores de visión DSRT PS) con salida para conectar dos dispositivos de extinción DSRT QD II.

2 Produkte

Art.-Nr. 782040 DSRT DD PS BACA

GTIN 4013364245822, Zolltarifnr. (EU): 85364900, Bruttogewicht: 953.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Equipo electrónico de captación de luz con sensores de visión
Equipo electrónico de captación para el sistema de protección contra los arcos eléctricos para la conexión de 12 sensores puntuales de luz. Para su instalación en la puerta del cuadro de mando. Rutina de autocontrol automática así como indicación del estado operativo a través de indicador led.

Tensión de alimentación: 18 - 72 V DC
Potencia: 5 W
Número de canales
de sensores de luz: 4
Número de sensores
de luz: 12 (4 x 3 sensores)
Salidas de relé: 4 libre de potencial
5 A, 250 V / AC/DC

Producto DEHN
Tipo: DSRT DD PS BACA
art. no.: 782040
o equivalente

Zertifikate

Technische Daten

Tensión mín./máx. (U_N )	18-72 V DC
Tiempo de extinción del arco eléctrico (t_mtA )	< 3-4 ms con DSRT QD II
Protección (parte delantera)	IP 50
Protección (revés)	IP 20
Dimensiones de la placa frontal (al. x an. )	177 x 52 mm
Dimensiones de montaje (al. x an. x prof.)	157 x 45 x 164 mm
Entradas de sensores	S1, S2, S3, S4 (pueden conectarse 3 sensores por canal (DSRT PS)
Entradas binarias	24 V DC, 3 mA (BI1, BI2)
Relé de disparo	hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salidas de los extintores	fibra óptica (corresp. a mín. 43 mA) (2x TX)
Salida binaria	24 V DC 20 mA (B01)
Temperatura de servicio (T_U )	–35 °C ... +70 °C
Tiempo de disparo de relé	7 ms
Tiempo de disparo de TX	< 2 ms
Certificados	VdS

Tensión mín./máx. (U_N )	18-72 V DC
Tiempo de extinción del arco eléctrico (t_mtA )	< 3-4 ms con DSRT QD II
Protección (parte delantera)	IP 50
Protección (revés)	IP 20
Dimensiones de la placa frontal (al. x an. )	177 x 52 mm
Dimensiones de montaje (al. x an. x prof.)	157 x 45 x 164 mm
Entradas de sensores	S1, S2, S3, S4 (pueden conectarse 3 sensores por canal (DSRT PS)
Entradas binarias	24 V DC, 3 mA (BI1, BI2)
Relé de disparo	hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salidas de los extintores	fibra óptica (corresp. a mín. 43 mA) (2x TX)
Salida binaria	24 V DC 20 mA (B01)
Temperatura de servicio (T_U )	–35 °C ... +70 °C
Tiempo de disparo de relé	7 ms
Tiempo de disparo de TX	< 2 ms
Certificados	VdS

Artikel 782040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782041 DSRT DD PS AACA

GTIN 4013364245839, Zolltarifnr. (EU): 85364900, Bruttogewicht: 953.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Equipo electrónico de captación de luz con sensores de visión
Equipo electrónico de captación para el sistema de protección contra los arcos eléctricos para la conexión de 12 sensores puntuales de luz. Para su instalación en la puerta del cuadro de mando. Rutina de autocontrol automática así como indicación del estado operativo a través de indicador led.

Tensión de alimentación: 80 - 265 V AC/DC
Potencia: 5 W
Número de canales
de sensores de luz: 4
Número de sensores
de luz: 12 (4 x 3 sensores)
Salidas de relé: 4 libre de potencial
5 A, 250 V / AC/DC
Frecuencia: 50 / 60 Hz

Producto DEHN
Tipo: DSRT DD PS AACA
art. no.: 782041
o equivalente

Zertifikate

Technische Daten

Tensión mín./máx. (U_N )	92-265 V AC / DC
Frecuencia	50 / 60 Hz
Tiempo de extinción del arco eléctrico (t_mtA )	< 3-4 ms con DSRT QD II
Protección (parte delantera)	IP 50
Protección (revés)	IP 20
Dimensiones de la placa frontal (al. x an. )	177 x 52 mm
Dimensiones de montaje (al. x an. x prof.)	157 x 45 x 164 mm
Entradas de sensores	S1, S2, S3, S4 (pueden conectarse 3 sensores por canal (DSRT PS)
Entradas binarias	24 V DC, 3 mA (BI1, BI2)
Relé de disparo	hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salidas de los extintores	fibra óptica (corresp. a mín. 43 mA) (2x TX)
Salida binaria	24 V DC 20 mA (B01)
Temperatura de servicio (T_U )	–35 °C ... +70 °C
Tiempo de disparo de relé	7 ms
Tiempo de disparo de TX	< 2 ms
Certificados	VdS

Tensión mín./máx. (U_N )	92-265 V AC / DC
Frecuencia	50 / 60 Hz
Tiempo de extinción del arco eléctrico (t_mtA )	< 3-4 ms con DSRT QD II
Protección (parte delantera)	IP 50
Protección (revés)	IP 20
Dimensiones de la placa frontal (al. x an. )	177 x 52 mm
Dimensiones de montaje (al. x an. x prof.)	157 x 45 x 164 mm
Entradas de sensores	S1, S2, S3, S4 (pueden conectarse 3 sensores por canal (DSRT PS)
Entradas binarias	24 V DC, 3 mA (BI1, BI2)
Relé de disparo	hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salidas de los extintores	fibra óptica (corresp. a mín. 43 mA) (2x TX)
Salida binaria	24 V DC 20 mA (B01)
Temperatura de servicio (T_U )	–35 °C ... +70 °C
Tiempo de disparo de relé	7 ms
Tiempo de disparo de TX	< 2 ms
Certificados	VdS

Artikel 782041 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782041 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Equipo de captación (sensor de fibra óptica)

Equipo de captación DSRT DD FS ... para la detección de la luz (sensor de fibra óptica DSRT FS).

2 Produkte

Art.-Nr. 782050 DSRT DD FS BAAA

GTIN 4013364245846, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1020.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Equipo electrónico de captación para la detección de la luz a través de sensores de fibra óptica
Equipo electrónico de captación para el sistema de protección contra los arcos eléctricos para la conexión de 3 sensores de fibra óptica. Para su instalación en la puerta del cuadro de mando. Rutina de autocontrol automática así como indicación del estado operativo a través de indicador led.
Tensión de alimentación: 18 - 72 V DC
Potencia: 5 W
Número de entradas ópticas: 3
Salidas de relé: 4 libre de potencial
5 A, 250 V / AC/DC

Producto DEHN
Tipo: DSRT DD FS BAAA
art. no.: 782050
o equivalente

Zertifikate

Technische Daten

Tensión mín./máx. (U_N )	18-72 V DC
Tiempo de extinción del arco eléctrico (t_mtA )	< 3-4 ms con DSRT QD II
Protección (parte delantera)	IP 50
Protección (revés)	IP 20
Dimensiones de la placa frontal (al. x an. )	177 x 52 mm
Dimensiones de montaje (al. x an. x prof.)	157 x 45 x 164 mm
Entradas de sensores	S1, S2, S3 (posibilidad de conectar un sensor de fibra óptica DSRT FS por canal)
Entradas binarias	24 V DC, 3 mA (BI1, BI2)
Relé de disparo	hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salida binaria	24 V DC 20 mA (B01)
Temperatura de servicio (T_U )	–35 °C ... +70 °C
Tiempo de disparo de relé	7 ms
Certificados	VdS

Tensión mín./máx. (U_N )	18-72 V DC
Tiempo de extinción del arco eléctrico (t_mtA )	< 3-4 ms con DSRT QD II
Protección (parte delantera)	IP 50
Protección (revés)	IP 20
Dimensiones de la placa frontal (al. x an. )	177 x 52 mm
Dimensiones de montaje (al. x an. x prof.)	157 x 45 x 164 mm
Entradas de sensores	S1, S2, S3 (posibilidad de conectar un sensor de fibra óptica DSRT FS por canal)
Entradas binarias	24 V DC, 3 mA (BI1, BI2)
Relé de disparo	hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salida binaria	24 V DC 20 mA (B01)
Temperatura de servicio (T_U )	–35 °C ... +70 °C
Tiempo de disparo de relé	7 ms
Certificados	VdS

Artikel 782050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782051 DSRT DD FS AAAA

GTIN 4013364245853, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1020.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Sistema electrónico de captación de la luz con sensores de fibra óptica
Sistema electrónico de captación para el sistema de protección contra los arcos eléctricos para la conexión de 3 sensores de fibra óptica. Para su instalación en la puerta del cuadro de mando. Rutina de autocontrol automática así como indicación del estado operativo a través de indicador led.
Tensión de alimentación: 80 - 265 V AC/DC
Potencia: 5 W
Número de entradas ópticas: 3
Salidas de relé: 4 libre de potencial
5 A, 250 V / AC/DC

Frecuencia: 50 / 60 Hz

Producto DEHN
Tipo: DSRT DD FS AAAA
art. no.: 782051
o equivalente

Zertifikate

Technische Daten

Tensión mín./máx. (U_N )	92-265 V AC / DC
Frecuencia	50 / 60 Hz
Tiempo de extinción del arco eléctrico (t_mtA )	< 3-4 ms con DSRT QD II
Protección (parte delantera)	IP 50
Protección (revés)	IP 20
Dimensiones de la placa frontal (al. x an. )	177 x 52 mm
Dimensiones de montaje (al. x an. x prof.)	157 x 45 x 164 mm
Entradas de sensores	S1, S2, S3 (posibilidad de conectar un sensor de fibra óptica DSRT FS por canal)
Entradas binarias	24 V DC, 3 mA (BI1, BI2)
Relé de disparo	hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salida binaria	24 V DC 20 mA (B01)
Temperatura de servicio (T_U )	–35 °C ... +70 °C
Tiempo de disparo de relé	7 ms
Certificados	VdS

Tensión mín./máx. (U_N )	92-265 V AC / DC
Frecuencia	50 / 60 Hz
Tiempo de extinción del arco eléctrico (t_mtA )	< 3-4 ms con DSRT QD II
Protección (parte delantera)	IP 50
Protección (revés)	IP 20
Dimensiones de la placa frontal (al. x an. )	177 x 52 mm
Dimensiones de montaje (al. x an. x prof.)	157 x 45 x 164 mm
Entradas de sensores	S1, S2, S3 (posibilidad de conectar un sensor de fibra óptica DSRT FS por canal)
Entradas binarias	24 V DC, 3 mA (BI1, BI2)
Relé de disparo	hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salida binaria	24 V DC 20 mA (B01)
Temperatura de servicio (T_U )	–35 °C ... +70 °C
Tiempo de disparo de relé	7 ms
Certificados	VdS

Artikel 782051 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782051 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Extintor QD II

Dispositivo de extinción para conexión a los equipos detectores DSRT DD CPS y DSRT DD PS.

1 Produkt

Art.-Nr. 782002 DSRT QD II

GTIN 4013364312562, Zolltarifnr. (EU): 85363090, Bruttogewicht: 5.23 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Dispositivo de extinción
Dispositivo de extinción para suprimir el arco eléctrico con
conexión bifásica al sistema de barras colectoras principales
Corriente nominal de impulso soportada Ipk: 242 kA
Corriente nominal de corta duración soportada Icw: 110 kA / 300 ms
Tensión nominal de funcionamiento: 690 V / AC
Frecuencia: 50 / 60 Hz

Producto DEHN
Tipo: DSRT QD II
art. no.: 782002
o equivalente

Zertifikate

Technische Daten

Normativa	IEC 60947-9-1:2019
Tensión de servicio asignada (U_e )	400 / 690 V CA
Resistencia asignada de los extintores a corrientes breves (I_cw )	110 kA, 300 ms
Resistencia asignada a corrientes de descarga (I_pk )	242 kA
Dimensiones (al. x an. x prof.)	177 x 120 x 180 mm
Tipos de redes	TN, TT, IT
Clase de protección	IP 00
Certificados	VdS

Normativa	IEC 60947-9-1:2019
Tensión de servicio asignada (U_e )	400 / 690 V CA
Resistencia asignada de los extintores a corrientes breves (I_cw )	110 kA, 300 ms
Resistencia asignada a corrientes de descarga (I_pk )	242 kA
Valor de tensión de choque soportada (U_imp )	6 kV
Frecuencia nominal	50 / 60 Hz
Mayor tiempo de actuación	1,5 ms (100 kA), 5 ms ( 5 kA)
Caída de tensión en estado de baja resistencia	< 34 V peak
Ciclos de trabajo	1
Categoría de sobretensión	CAT III
Grado de polución	3
Dimensiones (al. x an. x prof.)	177 x 120 x 180 mm
Tipos de redes	TN, TT, IT
Clase de protección	IP 00
Certificados	VdS

Artikel 782002 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782002 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Fibra óptica

Fibras ópticas confeccionadas para la conexión entre los equipos de captación DSRT DD CPS, DSRT DD PS y las unidades de extintor DSRT QD II.
1 juego = 2 piezas.

4 Produkte

Art.-Nr. 782020 DSRT LWL 0.75

GTIN 4013364236509, Zolltarifnr. (EU): 85447000, Bruttogewicht: 10.00 g/PAK, VPE: 1.00 PAK

Abbildungen

Weitere Information

Fibras ópticas confeccionadas de 0,75m
Fibras ópticas confeccionadas para la conexión
entre los equipos DSRT DD CPS, DSRT DD PS
y el extintor DSRT QD II o
entre transformadores de fibras ópticas DSRT LWL U
y el extintor DSRT QD II
Longitud: 0,75m

Producto DEHN
Tipo: DSRT LWL 0.75
art. no.: 782020
o equivalente

Zertifikate

Technische Daten

Longitud	0,75 m
Diámetro	2,2 mm
Certificados	VdS

Artikel 782020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782022 DSRT LWL 2.00

GTIN 4013364236516, Zolltarifnr. (EU): 85447000, Bruttogewicht: 20.00 g/PAK, VPE: 1.00 PAK

Abbildungen

Weitere Information

Fibras ópticas confeccionadas, 2,00 m
Fibras ópticas confeccionadas para la conexión
entre equipos de captación DSRT DD CPS, DSRT DD PS
y el extintor DSRT QD II o entre transformadores
de fibras ópticas DSRT LWL U y el extintor DSRT QD II
Longitud: 2,00 m

Producto DEHN
Tipo: DSRT LWL 2.00
art. no.: 782022
o equivalente

Zertifikate

Technische Daten

Longitud	2 m
Diámetro	2,2 mm
Certificados	VdS

Artikel 782022 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782022 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782024 DSRT LWL 4.00

GTIN 4013364237193, Zolltarifnr. (EU): 85447000, Bruttogewicht: 36.00 g/PAK, VPE: 1.00 PAK

Abbildungen

Weitere Information

Fibras ópticas confeccionadas de 4,00 m
Fibras ópticas confeccionadas para la conexión
entre los equipos de captación DSRT DD CPS, DSRT DD PS
y el extintor DSRT QD II o
entre el transformador de fibras ópticas DSRT LWL U
y el extintor DSRT QD II
Longitud: 4,00 m

Producto DEHN
Tipo: DSRT LWL 4.00
art. no.: 782024
o equivalente

Zertifikate

Technische Daten

Longitud	4 m
Diámetro	2,2 mm
Certificados	VdS

Artikel 782024 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782024 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782028 DSRT LWL 8.00

GTIN 4013364237223, Zolltarifnr. (EU): 85447000, Bruttogewicht: 66.00 g/PAK, VPE: 1.00 PAK

Abbildungen

Weitere Information

Fibras ópticas confeccionadas de 8,00 m
Fibras ópticas confeccionadas para la conexión
entre los equipos de captación DSRT DD CPS,
DSRT DD PS y el extintor DSRT QD II
o entre el transformador de fibras ópticas DSRT LWL U
y el extintor DSRT QD II
Longitud: 8,00 m

Producto DEHN
Tipo: DSRT LWL 8.00
art. no.: 782028
o equivalente

Zertifikate

Technische Daten

Longitud	8 m
Diámetro	2,2 mm
Certificados	VdS

Artikel 782028 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782028 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Sensor puntual

Sensor puntual DSRT PS para la captación de arcos eléctricos. Conexión en serie posible hasta un máx. de 3 sensores en cada entrada a los equipos DSRT DD CPS y DSRT DD PS.

1 Produkt

Art.-Nr. 782060 DSRT PS

GTIN 4013364245860, Zolltarifnr. (EU): 85364900, Bruttogewicht: 32.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Sensor puntual
Sensor puntual de luz para la captación de la emisión de luz del arco eléctrico.

Producto DEHN
Tipo: DSRT PS
art. no.: 782060
o equivalente

Zertifikate

Technische Daten

Dimensiones (la. x an. x al.)	90 x 32,8 x 19,5 mm
Orificios de fijación	2x 3,2 mm
Umbral inferior de respuesta (I_parc )	5 kA
Radio de detección	90° (180°)
Distancia máx. del arco eléctrico	2 m (0,5 m)
Cableado de sensores	2 hilos y apantallamiento
Especificación de cableado de sensores	twisted pair máx. 0,5 mm², apantallado
Longitud máx. de cables de sensores por canal de sensores	100 m
Clase de protección	IP 60
Temperatura de servicio (T_U )	–20 °C ... +85 °C
Certificados	VdS

Dimensiones (la. x an. x al.)	90 x 32,8 x 19,5 mm
Orificios de fijación	2x 3,2 mm
Umbral inferior de respuesta (I_parc )	5 kA
Radio de detección	90° (180°)
Distancia máx. del arco eléctrico	2 m (0,5 m)
Cableado de sensores	2 hilos y apantallamiento
Especificación de cableado de sensores	twisted pair máx. 0,5 mm², apantallado
Longitud máx. de cables de sensores por canal de sensores	100 m
Clase de protección	IP 60
Temperatura de servicio (T_U )	–20 °C ... +85 °C
Certificados	VdS

Artikel 782060 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782060 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Sensor de fibra óptica

Sensor de fibra óptica DSRT FS para la captación de arcos eléctricos. Es posible conectar un sensor en cada entrada del equipo DSRT DD FS.

5 Produkte

Art.-Nr. 782077 DSRT FS 8 1.5

GTIN 4013364273375, Zolltarifnr. (EU): 90019000, Bruttogewicht: 142.59 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Sensor de fibra óptica, 8 m
Sensor de fibra óptica, sensor de luz especial
para la captación de la emisión de luz del arco eléctrico.
Longtud total: 8 m

Producto DEHN
Tipo: DSRT FS 8 1.5
art. no.: 782077
o equivalente

Zertifikate

Technische Daten

Longitud de sensor	8 m
Longitud activa del sensor	5 m
Diámetro	1,2 mm
Radio plegable	50 mm
Umbral inferior de respuesta (I_parc )	5 kA
Radio de detección	360°
Distancia máx. del arco eléctrico	máx. 10 cm
Temperatura de servicio (T_U )	–5 °C ... +85 °C

Artikel 782077 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782077 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782081 DSRT FS 10 1.5

GTIN 4013364273344, Zolltarifnr. (EU): 90019000, Bruttogewicht: 147.27 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Sensor de fibra óptica, 10 m
Sensor de fibra óptica
Sensor de luz especial
para la captación de la émisión de luz del arco eléctrico.
Longitud total: 10 m

Producto DEHN
Tipo: DSRT FS 10 1.5
art. no.: 782081
o equivalente

Zertifikate

Technische Daten

Longitud de sensor	10 m
Longitud activa del sensor	7 m
Diámetro	1,2 mm
Radio plegable	50 mm
Umbral inferior de respuesta (I_parc )	5 kA
Radio de detección	360°
Distancia máx. del arco eléctrico	máx. 10 cm
Temperatura de servicio (T_U )	–5 °C ... +85 °C

Artikel 782081 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782081 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782085 DSRT FS 12 1.5

GTIN 4013364273443, Zolltarifnr. (EU): 90019000, Bruttogewicht: 150.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Sensor de fibra óptica, 12 m
Sensor de fibra óptica, sensor de luz especial
para la captación de la luz del arco eléctrico.
Longitud total: 12 m

Producto DEHN
Tipo: DSRT FS 12 1.5
art. no.: 782085
o equivalente

Zertifikate

Technische Daten

Longitud de sensor	12 m
Longitud activa del sensor	9 m
Diámetro	1,2 mm
Radio plegable	50 mm
Umbral inferior de respuesta (I_parc )	5 kA
Radio de detección	360°
Distancia máx. del arco eléctrico	máx. 10 cm
Temperatura de servicio (T_U )	–5 °C ... +85 °C

Artikel 782085 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782085 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782091 DSRT FS 15 1.5

GTIN 4013364273474, Zolltarifnr. (EU): 90019000, Bruttogewicht: 156.67 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Sensor de fibra óptica, 15 m
Sensor de fibra óptica, sensor de luz especial
para la captación de la emisión de luz del arco eléctrico.
Longitud total: 15 m

Producto DEHN
Tipo: DSRT FS 15 1.5
art. no.: 782091
o equivalente

Zertifikate

Technische Daten

Longitud de sensor	15 m
Longitud activa del sensor	12 m
Diámetro	1,2 mm
Radio plegable	50 mm
Umbral inferior de respuesta (I_parc )	5 kA
Radio de detección	360°
Distancia máx. del arco eléctrico	máx. 10 cm
Temperatura de servicio (T_U )	–5 °C ... +85 °C

Artikel 782091 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782091 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782092 DSRT FS 17 1.5

GTIN 4013364468092, Zolltarifnr. (EU): 90019000, Bruttogewicht: 170.88 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Sensor de fibra óptica, 17 m
Sensor de fibra óptica, sensor de luz especial
para la captación de la emisión de luz del arco eléctrico.
Longitud total: 17 m

Producto DEHN
Tipo: DSRT FS 17 1.5
art. no.: 782092
o equivalente

Zertifikate

Technische Daten

Longitud de sensor	17 m
Longitud activa del sensor	14 m
Diámetro	1,2 mm
Radio plegable	50 mm
Umbral inferior de respuesta (I_parc )	5 kA
Radio de detección	360°
Distancia máx. del arco eléctrico	máx. 10 cm
Temperatura de servicio (T_U )	–5 °C ... +85 °C

Artikel 782092 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782092 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Sistema activo de protección contra arcos eléctricos DEHNshort

Details

Equipo de captación (corriente + luz)

Art.-Nr. 782030 DSRT DD CPS BACA

Sie müssen angemeldet sein um 782030.stp herunterzuladen.

Sie müssen angemeldet sein um 782030.igs herunterzuladen.

Sie müssen angemeldet sein um 782030.jt herunterzuladen.

Sie müssen angemeldet sein um 782030.dwg herunterzuladen.

Sie müssen angemeldet sein um 782030_782031m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782030.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782030.wspak herunterzuladen.

Artikel 782030 wurde zum Merkzettel hinzugefügt.

Artikel 782030 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 782031 DSRT DD CPS AACA

Sie müssen angemeldet sein um 782030.stp herunterzuladen.

Sie müssen angemeldet sein um 782030.igs herunterzuladen.

Sie müssen angemeldet sein um 782030.jt herunterzuladen.

Sie müssen angemeldet sein um 782030.dwg herunterzuladen.

Sie müssen angemeldet sein um 782030_782031m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782031.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782031.wspak herunterzuladen.

Artikel 782031 wurde zum Merkzettel hinzugefügt.

Artikel 782031 wurde zum Warenkorb hinzugefügt.

Equipo de captación (sensor de visión)

Art.-Nr. 782040 DSRT DD PS BACA

Sie müssen angemeldet sein um 782040.stp herunterzuladen.

Sie müssen angemeldet sein um 782040.igs herunterzuladen.

Sie müssen angemeldet sein um 782040.jt herunterzuladen.

Sie müssen angemeldet sein um 782040.dwg herunterzuladen.

Sie müssen angemeldet sein um 782040_782041m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782040.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782040.wspak herunterzuladen.

Artikel 782040 wurde zum Merkzettel hinzugefügt.

Artikel 782040 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 782041 DSRT DD PS AACA

Sie müssen angemeldet sein um 782040.stp herunterzuladen.

Sie müssen angemeldet sein um 782040.igs herunterzuladen.

Sie müssen angemeldet sein um 782040.jt herunterzuladen.

Sie müssen angemeldet sein um 782040.dwg herunterzuladen.

Sie müssen angemeldet sein um 782040_782041m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782041.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782041.wspak herunterzuladen.

Artikel 782041 wurde zum Merkzettel hinzugefügt.

Artikel 782041 wurde zum Warenkorb hinzugefügt.

Equipo de captación (sensor de fibra óptica)

Art.-Nr. 782050 DSRT DD FS BAAA

Sie müssen angemeldet sein um 782050.stp herunterzuladen.

Sie müssen angemeldet sein um 782050.igs herunterzuladen.

Sie müssen angemeldet sein um 782050.jt herunterzuladen.

Sie müssen angemeldet sein um 782050.dwg herunterzuladen.

Sie müssen angemeldet sein um 782050_782051m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782050.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782050.wspak herunterzuladen.

Artikel 782050 wurde zum Merkzettel hinzugefügt.

Artikel 782050 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 782051 DSRT DD FS AAAA

Sie müssen angemeldet sein um 782050.stp herunterzuladen.

Sie müssen angemeldet sein um 782050.igs herunterzuladen.

Sie müssen angemeldet sein um 782050.jt herunterzuladen.

Sie müssen angemeldet sein um 782050.dwg herunterzuladen.

Sie müssen angemeldet sein um 782050_782051m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782051.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782051.wspak herunterzuladen.

Artikel 782051 wurde zum Merkzettel hinzugefügt.

Artikel 782051 wurde zum Warenkorb hinzugefügt.

Extintor QD II

Art.-Nr. 782002 DSRT QD II

Sie müssen angemeldet sein um 782002.stp herunterzuladen.

Sie müssen angemeldet sein um 782002.iges herunterzuladen.

Sie müssen angemeldet sein um 782002.jt herunterzuladen.

Sie müssen angemeldet sein um 782002.dwg herunterzuladen.

Sie müssen angemeldet sein um 782002m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782002.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782002.wspak herunterzuladen.

Artikel 782002 wurde zum Merkzettel hinzugefügt.

Artikel 782002 wurde zum Warenkorb hinzugefügt.

Fibra óptica

Art.-Nr. 782020 DSRT LWL 0.75

Artikel 782020 wurde zum Merkzettel hinzugefügt.

Artikel 782020 wurde zum Warenkorb hinzugefügt.
