Sistema de puesta a tierra para aplicaciones ferroviarias

Nuestro sistema de puesta a tierra para aplicaciones ferroviarias DEHN ha demostrado su eficacia en la tecnología de transporte, ya que se ha desarrollado especialmente para la puesta a tierra de las armaduras de los elementos de hormigón situados a corta distancia de las instalaciones eléctricas de alta tensión. Por un lado, permite la compensación de potencial de las estructuras de hormigón y, por otro, transfiere la corriente de cortocircuito cuando se produce una rotura de la catenaria.
Para ello, DEHN ofrece al usuario diferentes puentes de puesta a tierra, así como conectores de puesta a tierra que, gracias a sus fijaciones finales y elementos de conexión variables, ofrecen un amplio sistema modular con una gran variedad de combinaciones posibles. Nuestros sistemas de puesta a tierra para aplicaciones ferroviarias DEHN cuentan con la homologación de DB Netz AG.

Puentes de puesta a tierra de acero inoxidable

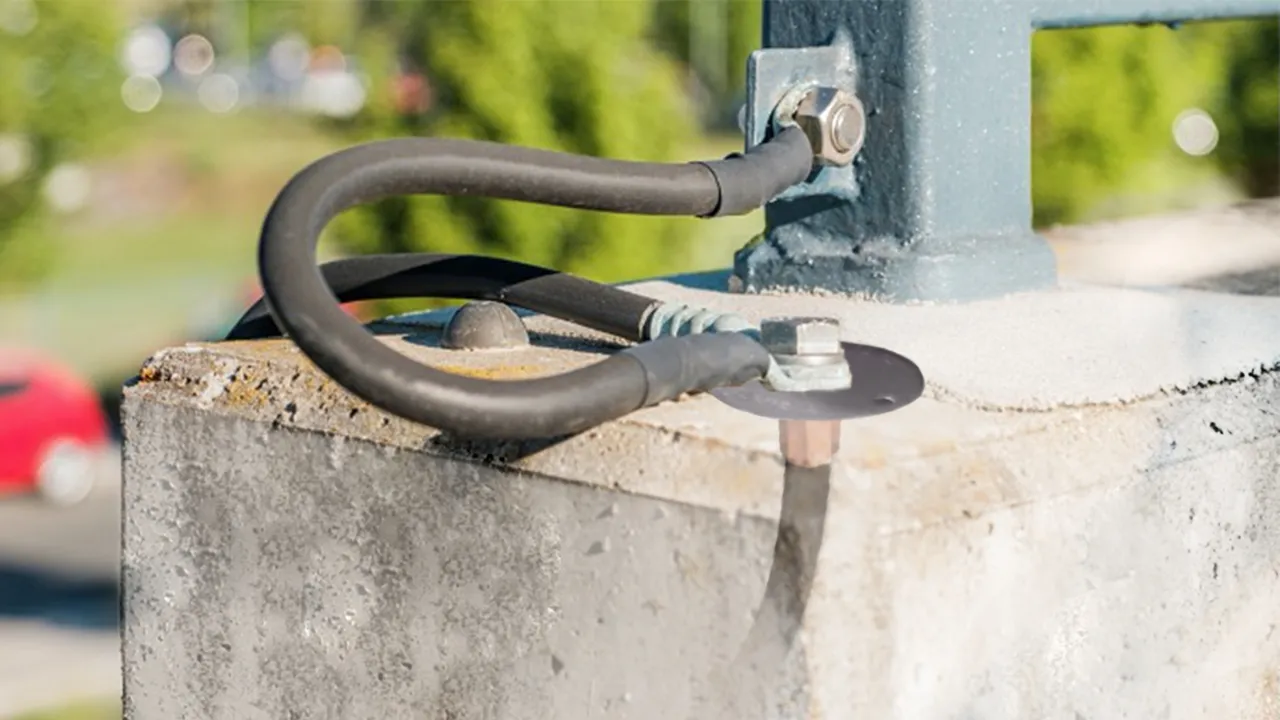

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. El puente de puesta a tierra de acero inoxidable lo garantiza mediante un cordón de soldadura bien definido al conductor de puesta a tierra. Este puente de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.

3 Produkte

Art.-Nr. 419000 D BEB 0 - 63 / EBS 15-03-19

GTIN 4013364439412, Zolltarifnr. (EU): 85369010, Bruttogewicht: 840.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de acero inoxidable D BEB 0 - 63 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material del elemento de conexión: INOX
Ref. de material: 1.4301
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Altura total: 63 mm
Altura de construcción: 55 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 37

Producto DEHN
Tipo: D BEB 0 - 63 / EBS 15-03-19
art. no.: 419000
o equivalente

Technische Daten

Material del elemento de conexión	INOX
Ref. de material	1.4301
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Altura total	63 mm
Altura de construcción	55 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 37

Material del elemento de conexión	INOX
Ref. de material	1.4301
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Altura total	63 mm
Altura de construcción	55 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 37

Artikel 419000 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419000 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419001 D BEB 0 - 70 / EBS 15-03-19

GTIN 4013364439429, Zolltarifnr. (EU): 85369010, Bruttogewicht: 950.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de acero inoxidable D BEB 0 - 70 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material del elemento de conexión: INOX
Ref. de material: 1.4301
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Altura total: 70 mm
Altura de construcción: 62 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 37

Producto DEHN
Tipo: D BEB 0 - 70 / EBS 15-03-19
art. no.: 419001
o equivalente

Technische Daten

Material del elemento de conexión	INOX
Ref. de material	1.4301
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Altura total	70 mm
Altura de construcción	62 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 37

Material del elemento de conexión	INOX
Ref. de material	1.4301
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Altura total	70 mm
Altura de construcción	62 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 37

Artikel 419001 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419001 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419002 D BEB 0 - 77 / EBS 15-03-19

GTIN 4013364439436, Zolltarifnr. (EU): 85369010, Bruttogewicht: 1.05 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de acero inoxidable D BEB 0 - 77 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material del elemento de conexión: INOX
Ref. de material: 1.4301
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Altura total: 77 mm
Altura de construcción: 69 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 37

Producto DEHN
Tipo: D BEB 0 - 77 / EBS 15-03-19
art. no.: 419002
o equivalente

Technische Daten

Material del elemento de conexión	INOX
Ref. de material	1.4301
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Altura total	77 mm
Altura de construcción	69 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 37

Material del elemento de conexión	INOX
Ref. de material	1.4301
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Altura total	77 mm
Altura de construcción	69 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 37

Artikel 419002 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419002 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Puentes de puesta a tierra de acero inoxidable D BEB 16

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. El puente de puesta a tierra de acero inoxidable lo garantiza mediante un cordón de soldadura bien definido al conductor de puesta a tierra. Este puente de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.

1 Produkt

Art.-Nr. 419160 D BEB 16 - 105 / 3 EBS 15-03-19-38

GTIN 4013364510203, Zolltarifnr. (EU): 85369010, Bruttogewicht: 697.72 g, VPE: 8.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Puente de puesta a tierra de acero inoxidable D BEB 16 - 105 / 3 EBS 15-03-19-38
Puente de puesta a tierra de acero inoxidable
D BEB 16 - 105 / 3 EBS 15-03-19-38
para la puesta a tierra
de armaduras de
elementos de hormigón con
homologación de
DB Netz AG
Material del elemento de conexión: INOX
Ref. de material: 1.4301
Material del angular: Acero
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 40 mm
Dimensiones del angular: 50 x 50 x 5 mm
Altura total: 105 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 38

Producto DEHN
Tipo: D BEB 16 - 105 / 3 EBS 15-03-19-38
art. no.: 419160
o equivalente

Technische Daten

Material del elemento de conexión	INOX
Ref. de material	1.4301
Material del angular	Acero
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	40 mm
Dimensiones del angular (la. x an. x prof.)	50 x 50 x 5 mm
Altura total	105 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 38

Material del elemento de conexión	INOX
Ref. de material	1.4301
Material del angular	Acero
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	40 mm
Dimensiones del angular (la. x an. x prof.)	50 x 50 x 5 mm
Altura total	105 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 38

Artikel 419160 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419160 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Puentes de puesta a tierra de pletina de acero D BEB 1

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. Esta variante lo garantiza gracias a que se instala a ras de la superficie y se suelda a la armadura de tierra a través de una pletina de acero y con una soldadura bien definida. Este puente de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.

2 Produkte

Art.-Nr. 419010 D BEB 1 / EBS 15-03-19

GTIN 4013364439443, Zolltarifnr. (EU): 85369010, Bruttogewicht: 760.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de pletina de acero D BEB 1 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la pletina de acero: S235
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Dimensiones de la pletina de acero: 400 x 40 x 5 mm
Altura total: 58 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 30

Producto DEHN
Tipo: D BEB 1 / EBS 15-03-19
art. no.: 419010
o equivalente

Technische Daten

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la pletina de acero	S235
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Dimensiones de la pletina de acero	400 x 40 x 5 mm
Altura total	58 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 30

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la pletina de acero	S235
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Dimensiones de la pletina de acero	400 x 40 x 5 mm
Altura total	58 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 30

Artikel 419010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419500 D BEB 1 - L100 / EBS 15-03-19

GTIN 4013364458383, Zolltarifnr. (EU): 85369010, Bruttogewicht: 205.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de pletina de acero D BEB 1 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la pletina de acero: S235
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Dimensiones de la pletina de acero: 100 x 40 x 5 mm
Altura total: 58 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 30

Producto DEHN
Tipo: D BEB 1 - L100 / EBS 15-03-19
art. no.: 419500
o equivalente

Technische Daten

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la pletina de acero	S235
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Dimensiones de la pletina de acero	100 x 40 x 5 mm
Altura total	58 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 30

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la pletina de acero	S235
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Dimensiones de la pletina de acero	100 x 40 x 5 mm
Altura total	58 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 30

Artikel 419500 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419500 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Puentes de puesta a tierra de pletina de acero D BEB 1-L

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. Esta variante lo garantiza gracias a que se instala a ras de la superficie y se suelda a la armadura de tierra a través de una pletina de acero y con una soldadura bien definida. Este puente de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.

1 Produkt

Art.-Nr. 419011 D BEB 1-L / EBS 15-03-19

GTIN 4013364439450, Zolltarifnr. (EU): 85369010, Bruttogewicht: 740.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de pletina de acero D BEB 1-L / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la pletina de acero: S235
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Dimensiones de la pletina de acero: 402 x 40 x 5 mm
Altura total: 58 mm
Altura de construcción: 410 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 30

Producto DEHN
Tipo: D BEB 1-L / EBS 15-03-19
art. no.: 419011
o equivalente

Technische Daten

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la pletina de acero	S235
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Dimensiones de la pletina de acero	402 x 40 x 5 mm
Altura total	58 mm
Altura de construcción	410 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 30

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la pletina de acero	S235
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Dimensiones de la pletina de acero	402 x 40 x 5 mm
Altura total	58 mm
Altura de construcción	410 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 30

Artikel 419011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Puentes de puesta a tierra de pletina de acero D BEB 1-NR

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. Esta variante lo garantiza gracias a que se instala a ras de la superficie y se suelda a la armadura de tierra a través de una pletina de acero y con una soldadura bien definida. Este puente de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.

1 Produkt

Art.-Nr. 419012 D BEB 1-NR / EBS 15-03-19

GTIN 4013364439467, Zolltarifnr. (EU): 85369010, Bruttogewicht: 1.46 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de pletina de acero D BEB 1-NR / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material del elemento de conexión: INOX
Ref. de material: 1.4301
Material de la pletina de acero: S235
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Dimensiones de la pletina de acero: 400 x 50 x 5 mm
Altura total: 63 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 36

Producto DEHN
Tipo: D BEB 1-NR / EBS 15-03-19
art. no.: 419012
o equivalente

Technische Daten

Material del elemento de conexión	INOX
Ref. de material	1.4301
Material de la pletina de acero	S235
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Dimensiones de la pletina de acero	400 x 50 x 5 mm
Altura total	63 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 36

Material del elemento de conexión	INOX
Ref. de material	1.4301
Material de la pletina de acero	S235
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Dimensiones de la pletina de acero	400 x 50 x 5 mm
Altura total	63 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 36

Artikel 419012 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419012 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Puentes de puesta a tierra de acero para hormigón D BEB 2

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. Esta variante se instala a ras de la superficie y se suelda al refuerzo de acero curvado de puesta a tierra, especialmente en situaciones de montaje en las que el espacio es crítico. Este puente de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.

1 Produkt

Art.-Nr. 419020 D BEB 2 / EBS 15-03-19

GTIN 4013364439405, Zolltarifnr. (EU): 85369010, Bruttogewicht: 950.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de acero para hormigón D BEB 2 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material del eje: Acero para hormigón B500B
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Diámetro de las armaduras de acero para hormigón: 16 mm
Altura de construcción: 160 mm
Longitud: 400 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 31

Producto DEHN
Tipo: D BEB 2 / EBS 15-03-19
art. no.: 419020
o equivalente

Technische Daten

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material del eje	Acero para hormigón B500B
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Diámetro de las armaduras de acero para hormigón	16 mm
Altura de construcción	160 mm
Longitud	400 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 31

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material del eje	Acero para hormigón B500B
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Diámetro de las armaduras de acero para hormigón	16 mm
Altura de construcción	160 mm
Longitud	400 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 31

Artikel 419020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Puentes de puesta a tierra de acero para hormigón D BEB 3

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. Esta variante se instala a ras de la superficie y se suelda con el refuerzo de acero a la armadura de tierra. Este puente de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.

1 Produkt

Art.-Nr. 419030 D BEB 3 / EBS 15-03-19

GTIN 4013364439474, Zolltarifnr. (EU): 85369010, Bruttogewicht: 750.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de acero para hormigón D BEB 3 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material del eje: Acero para hormigón B500B
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Diámetro de las armaduras de acero para hormigón: 16 mm
Longitud: 400 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 31

Producto DEHN
Tipo: D BEB 3 / EBS 15-03-19
art. no.: 419030
o equivalente

Technische Daten

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material del eje	Acero para hormigón B500B
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Diámetro de las armaduras de acero para hormigón	16 mm
Longitud	400 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 31

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material del eje	Acero para hormigón B500B
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Diámetro de las armaduras de acero para hormigón	16 mm
Longitud	400 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 31

Artikel 419030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Puentes de puesta a tierra de acero para hormigón D BEB 8

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. Esta variante se instala a ras de la superficie y se suelda con el refuerzo de acero a la armadura de tierra. Gracias a los casquillos instalados a ambos lados, el paso de los componentes puede realizarse de forma eficaz y económica. Este puente de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.

1 Produkt

Art.-Nr. 419080 D BEB 8 / EBS 15-03-19

GTIN 4013364439566, Zolltarifnr. (EU): 85369010, Bruttogewicht: 1.00 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de acero para hormigón D BEB 8 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG

Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material del eje: Acero para hormigón B500B
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Diámetro de las armaduras de acero para hormigón: 16 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 33

Producto DEHN
Tipo: D BEB 8 / EBS 15-03-19
art. no.: 419080
o equivalente

Technische Daten

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material del eje	Acero para hormigón B500B
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Diámetro de las armaduras de acero para hormigón	16 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 33

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material del eje	Acero para hormigón B500B
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Diámetro de las armaduras de acero para hormigón	16 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 33

Artikel 419080 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419080 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Puentes de puesta a tierra de cable de cobre D BEB 4 / 5

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. Esta variante se instala a ras de la superficie y se suelda a la armadura de tierra con la lengüeta de acero chapado en cobre montada a presión en el cable de cobre. La flexibilidad del cable facilita al usuario la instalación en la armadura. Las variantes especiales FLEX son especialmente idóneas para situaciones de montaje en los que se dispone de poco espacio: en este caso se utilizan cables de cobre extraflexibles y de hilo fino. Estos puentes de puesta a tierra también cuentan con la homologación técnica de DB Netz AG y, por tanto, pueden utilizarse con seguridad en los diseños destinados a este ámbito.
Reciba longitudes especiales previa petición: hasta 500 mm de longitud total en pasos de 50 mm y desde 500 mm de longitud total en pasos de 100 mm.

8 Produkte

Art.-Nr. 419040 D BEB 4 / EBS 15-03-19

GTIN 4013364439481, Zolltarifnr. (EU): 85369010, Bruttogewicht: 640.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de cable de cobre D BEB 4 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: ≤ 25 kA
Corriente de prueba: 25 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: NYY-O
Sección del cable: 70 mm²
Diámetro del cable: 17 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 32

Producto DEHN
Tipo: D BEB 4 / EBS 15-03-19
art. no.: 419040
o equivalente

Technische Daten

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	≤ 25 kA
Corriente de prueba	25 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	NYY-O
Sección del cable	70 mm²
Diámetro del cable	17 mm
Dimensiones de la brida	80 x 30 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 32

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	≤ 25 kA
Corriente de prueba	25 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	NYY-O
Sección del cable	70 mm²
Diámetro del cable	17 mm
Dimensiones de la brida	80 x 30 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 32

Artikel 419040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419041 D BEB 4-FLEX / EBS 15-03-19

GTIN 4013364439498, Zolltarifnr. (EU): 85369010, Bruttogewicht: 560.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de cable de cobre D BEB 4-FLEX / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: ≤ 25 kA
Corriente de prueba: 25 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: H07V-K
Sección del cable: 70 mm²
Diámetro del cable: 17 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 32

Producto DEHN
Tipo: D BEB 4-FLEX / EBS 15-03-19
art. no.: 419041
o equivalente

Technische Daten

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	≤ 25 kA
Corriente de prueba	25 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	H07V-K
Sección del cable	70 mm²
Diámetro del cable	17 mm
Dimensiones de la brida	80 x 30 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 32

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	≤ 25 kA
Corriente de prueba	25 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	H07V-K
Sección del cable	70 mm²
Diámetro del cable	17 mm
Dimensiones de la brida	80 x 30 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 32

Artikel 419041 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419041 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419050 D BEB 5 / EBS 15-03-19

GTIN 4013364439504, Zolltarifnr. (EU): 85369010, Bruttogewicht: 710.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de cable de cobre D BEB 5 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: NYY-O
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 32

Producto DEHN
Tipo: D BEB 5 / EBS 15-03-19
art. no.: 419050
o equivalente

Technische Daten

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	NYY-O
Sección del cable	95 mm²
Diámetro del cable	19 mm
Dimensiones de la brida	80 x 30 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 32

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	NYY-O
Sección del cable	95 mm²
Diámetro del cable	19 mm
Dimensiones de la brida	80 x 30 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 32

Artikel 419050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419051 D BEB 5-FLEX / EBS 15-03-19

GTIN 4013364439511, Zolltarifnr. (EU): 85369010, Bruttogewicht: 640.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de cable de cobre D BEB 5-FLEX / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: H07V-K
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 32

Producto DEHN
Tipo: D BEB 5-FLEX / EBS 15-03-19
art. no.: 419051
o equivalente

Technische Daten

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	H07V-K
Sección del cable	95 mm²
Diámetro del cable	19 mm
Dimensiones de la brida	80 x 30 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 32

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	H07V-K
Sección del cable	95 mm²
Diámetro del cable	19 mm
Dimensiones de la brida	80 x 30 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 32

Artikel 419051 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419051 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419501 D BEB 5 - L700 / EBS 15-03-19

GTIN 4013364458390, Zolltarifnr. (EU): 85369010, Bruttogewicht: 980.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de cable de cobre D BEB 5 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: NYY-O
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 700 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 32

Producto DEHN
Tipo: D BEB 5 - L700 / EBS 15-03-19
art. no.: 419501
o equivalente

Technische Daten

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	NYY-O
Sección del cable	95 mm²
Diámetro del cable	19 mm
Dimensiones de la brida	80 x 30 mm
Longitud	700 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 32

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	NYY-O
Sección del cable	95 mm²
Diámetro del cable	19 mm
Dimensiones de la brida	80 x 30 mm
Longitud	700 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 32

Artikel 419501 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419501 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419502 D BEB 5 - L1000 / EBS 15-03-19

GTIN 4013364458406, Zolltarifnr. (EU): 85369010, Bruttogewicht: 1.40 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de cable de cobre D BEB 5 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: NYY-O
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 1000 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 32

Producto DEHN
Tipo: D BEB 5 - L1000 / EBS 15-03-19
art. no.: 419502
o equivalente

Technische Daten

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	NYY-O
Sección del cable	95 mm²
Diámetro del cable	19 mm
Dimensiones de la brida	80 x 30 mm
Longitud	1000 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 32

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	NYY-O
Sección del cable	95 mm²
Diámetro del cable	19 mm
Dimensiones de la brida	80 x 30 mm
Longitud	1000 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 32

Artikel 419502 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419502 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419503 D BEB 5 - L1500 / EBS 15-03-19

GTIN 4013364458413, Zolltarifnr. (EU): 85369010, Bruttogewicht: 2.10 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de cable de cobre D BEB 5 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: NYY-O
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 1500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 32

Producto DEHN
Tipo: D BEB 5 - L1500 / EBS 15-03-19
art. no.: 419503
o equivalente

Technische Daten

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	NYY-O
Sección del cable	95 mm²
Diámetro del cable	19 mm
Dimensiones de la brida	80 x 30 mm
Longitud	1500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 32

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	NYY-O
Sección del cable	95 mm²
Diámetro del cable	19 mm
Dimensiones de la brida	80 x 30 mm
Longitud	1500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 32

Artikel 419503 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419503 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419504 D BEB 5 - L2000 / EBS 15-03-19

GTIN 4013364458420, Zolltarifnr. (EU): 85369010, Bruttogewicht: 2.80 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de cable de cobre D BEB 5 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: NYY-O
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 2000 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 32

Producto DEHN
Tipo: D BEB 5 - L2000 / EBS 15-03-19
art. no.: 419504
o equivalente

Technische Daten

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	NYY-O
Sección del cable	95 mm²
Diámetro del cable	19 mm
Dimensiones de la brida	80 x 30 mm
Longitud	2000 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 32

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	NYY-O
Sección del cable	95 mm²
Diámetro del cable	19 mm
Dimensiones de la brida	80 x 30 mm
Longitud	2000 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 32

Artikel 419504 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419504 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Puentes de puesta a tierra de cable de cobre D BEB 6 / 7

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. Esta variante se utiliza como paso de puesta de tierra para los componentes y se instala a ambos lados a ras de la superficie. La flexibilidad del cable facilita al usuario la instalación en la armadura. Las variantes especiales FLEX son especialmente idóneas para situaciones de montaje en los que se dispone de poco espacio: en este caso se utilizan cables de cobre extraflexibles y de hilo fino. Estos puentes de puesta a tierra también cuentan con la homologación técnica de DB Netz AG y, por tanto, pueden utilizarse con seguridad en los diseños destinados a este ámbito.
Reciba longitudes especiales previa petición: hasta 500 mm de longitud total en pasos de 50 mm y desde 500 mm de longitud total en pasos de 100 mm.

4 Produkte

Art.-Nr. 419060 D BEB 6 / EBS 15-03-19

GTIN 4013364439528, Zolltarifnr. (EU): 85369010, Bruttogewicht: 600.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de cable de cobre D BEB 6 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material del cable: Cu
Corriente de cortocircuito: ≤ 25 kA
Corriente de prueba: 25 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: NYY-O
Sección del cable: 70 mm²
Diámetro del cable: 17 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 33

Producto DEHN
Tipo: D BEB 6 / EBS 15-03-19
art. no.: 419060
o equivalente

Technische Daten

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material del cable	Cu
Corriente de cortocircuito	≤ 25 kA
Corriente de prueba	25 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	NYY-O
Sección del cable	70 mm²
Diámetro del cable	17 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 33

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material del cable	Cu
Corriente de cortocircuito	≤ 25 kA
Corriente de prueba	25 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	NYY-O
Sección del cable	70 mm²
Diámetro del cable	17 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 33

Artikel 419060 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419060 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419061 D BEB 6-FLEX / EBS 15-03-19

GTIN 4013364439535, Zolltarifnr. (EU): 85369010, Bruttogewicht: 530.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de cable de cobre D BEB 6-FLEX / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material del cable: Cu
Corriente de cortocircuito: ≤ 25 kA
Corriente de prueba: 25 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: H07V-K
Sección del cable: 70 mm²
Diámetro del cable: 17 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 33

Producto DEHN
Tipo: D BEB 6-FLEX / EBS 15-03-19
art. no.: 419061
o equivalente

Technische Daten

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material del cable	Cu
Corriente de cortocircuito	≤ 25 kA
Corriente de prueba	25 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	H07V-K
Sección del cable	70 mm²
Diámetro del cable	17 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 33

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material del cable	Cu
Corriente de cortocircuito	≤ 25 kA
Corriente de prueba	25 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	H07V-K
Sección del cable	70 mm²
Diámetro del cable	17 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 33

Artikel 419061 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419061 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419070 D BEB 7 / EBS 15-03-19

GTIN 4013364439542, Zolltarifnr. (EU): 85369010, Bruttogewicht: 704.50 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de cable de cobre D BEB 7 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: NYY-O
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 33

Producto DEHN
Tipo: D BEB 7 / EBS 15-03-19
art. no.: 419070
o equivalente

Technische Daten

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	NYY-O
Sección del cable	95 mm²
Diámetro del cable	19 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 33

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	NYY-O
Sección del cable	95 mm²
Diámetro del cable	19 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 33

Artikel 419070 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419070 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419071 D BEB 7-FLEX / EBS 15-03-19

GTIN 4013364439559, Zolltarifnr. (EU): 85369010, Bruttogewicht: 622.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de cable de cobre D BEB 7-FLEX / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: H07V-K
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 33

Producto DEHN
Tipo: D BEB 7-FLEX / EBS 15-03-19
art. no.: 419071
o equivalente

Technische Daten

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	H07V-K
Sección del cable	95 mm²
Diámetro del cable	19 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 33

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	H07V-K
Sección del cable	95 mm²
Diámetro del cable	19 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 33

Artikel 419071 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419071 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Puentes de puesta a tierra de cable de cobre D BEB 9 / 10

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. Esta variante proporciona una conexión invisible dentro del hormigón mediante la soldadura a la armadura de tierra de las lengüetas de acero chapadas en cobre montadas a presión en el cable de cobre. La flexibilidad del cable facilita al usuario la instalación en la armadura. Las variantes especiales FLEX son especialmente idóneas para situaciones de montaje en los que se dispone de poco espacio: en este caso se utilizan cables de cobre extraflexibles y de hilo fino. Estos puentes de puesta a tierra también cuentan con la homologación técnica de DB Netz AG y, por tanto, pueden utilizarse con seguridad en los diseños destinados a este ámbito.
Reciba longitudes especiales previa petición: hasta 500 mm de longitud total en pasos de 50 mm y desde 500 mm de longitud total en pasos de 100 mm.

5 Produkte

Art.-Nr. 419090 D BEB 9 / EBS 15-03-19

GTIN 4013364439573, Zolltarifnr. (EU): 85369010, Bruttogewicht: 640.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de cable de cobre D BEB 9 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: ≤ 25 kA
Corriente de prueba: 25 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Cable: NYY-O
Sección del cable: 70 mm²
Diámetro del cable: 17 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 33

Producto DEHN
Tipo: D BEB 9 / EBS 15-03-19
art. no.: 419090
o equivalente

Technische Daten

Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	≤ 25 kA
Corriente de prueba	25 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Cable	NYY-O
Sección del cable	70 mm²
Diámetro del cable	17 mm
Dimensiones de la brida	80 x 30 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 33

Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	≤ 25 kA
Corriente de prueba	25 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Cable	NYY-O
Sección del cable	70 mm²
Diámetro del cable	17 mm
Dimensiones de la brida	80 x 30 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 33

Artikel 419090 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419090 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419091 D BEB 9-FLEX / EBS 15-03-19

GTIN 4013364439580, Zolltarifnr. (EU): 85369010, Bruttogewicht: 570.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de cable de cobre D BEB 9-FLEX / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: ≤ 25 kA
Corriente de prueba: 25 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Cable: H07V-K
Sección del cable: 70 mm²
Diámetro del cable: 17 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 33

Producto DEHN
Tipo: D BEB 9-FLEX / EBS 15-03-19
art. no.: 419091
o equivalente

Technische Daten

Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	≤ 25 kA
Corriente de prueba	25 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Cable	H07V-K
Sección del cable	70 mm²
Diámetro del cable	17 mm
Dimensiones de la brida	80 x 30 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 33

Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	≤ 25 kA
Corriente de prueba	25 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Cable	H07V-K
Sección del cable	70 mm²
Diámetro del cable	17 mm
Dimensiones de la brida	80 x 30 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 33

Artikel 419091 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419091 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419100 D BEB 10 / EBS 15-03-19

GTIN 4013364439597, Zolltarifnr. (EU): 85369010, Bruttogewicht: 722.50 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de cable de cobre D BEB 10 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Cable: NYY-O
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 33

Producto DEHN
Tipo: D BEB 10 / EBS 15-03-19
art. no.: 419100
o equivalente

Technische Daten

Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Cable	NYY-O
Sección del cable	95 mm²
Diámetro del cable	19 mm
Dimensiones de la brida	80 x 30 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 33

Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Cable	NYY-O
Sección del cable	95 mm²
Diámetro del cable	19 mm
Dimensiones de la brida	80 x 30 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 33

Artikel 419100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419101 D BEB 10-FLEX / EBS 15-03-19

GTIN 4013364439603, Zolltarifnr. (EU): 85369010, Bruttogewicht: 667.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de cable de cobre D BEB 10-FLEX / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Cable: H07V-K
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 33

Producto DEHN
Tipo: D BEB 10-FLEX / EBS 15-03-19
art. no.: 419101
o equivalente

Technische Daten

Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Cable	H07V-K
Sección del cable	95 mm²
Diámetro del cable	19 mm
Dimensiones de la brida	80 x 30 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 33

Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Cable	H07V-K
Sección del cable	95 mm²
Diámetro del cable	19 mm
Dimensiones de la brida	80 x 30 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 33

Artikel 419101 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419101 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419505 D BEB 10 - L800 / EBS 15-03-19

GTIN 4013364458437, Zolltarifnr. (EU): 85369010, Bruttogewicht: 1.12 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de cable de cobre D BEB 10 / EBS 15-03-19
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la brida: St / Cu
Material del cable: Cu
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Cable: NYY-O
Sección del cable: 95 mm²
Diámetro del cable: 19 mm
Dimensiones de la brida: 80 x 30 mm
Longitud: 800 mm
N.º de dibujo DB: 3 Ebs 15.03.19 - 33

Producto DEHN
Tipo: D BEB 10 - L800 / EBS 15-03-19
art. no.: 419505
o equivalente

Technische Daten

Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Cable	NYY-O
Sección del cable	95 mm²
Diámetro del cable	19 mm
Dimensiones de la brida	80 x 30 mm
Longitud	800 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 33

Material de la brida	St / Cu
Material del cable	Cu
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Cable	NYY-O
Sección del cable	95 mm²
Diámetro del cable	19 mm
Dimensiones de la brida	80 x 30 mm
Longitud	800 mm
N.º de dibujo DB	3 Ebs 15.03.19 - 33

Artikel 419505 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419505 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Conector de puesta a tierra de tubos de gran diámetro D BEB 11

Los puentes de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. La variante para la puesta a tierra de tubos de gran diámetro se ha concebido para su uso con cimientos de pilotes y tubos de gran diámetro. El producto consta de un cable de cobre con casquillo prensado y placa de conexión INOX con orificios integrados para la fijación del encofrado en un extremo, y un terminal de cable en el extremo opuesto. El terminal de cable se utiliza para crear una conexión resistente a las corrientes de cortocircuito a la cimentación de pilotes o tubos de gran diámetro. La flexibilidad del cable facilita al usuario la instalación en la armadura. Este puente de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.
Reciba longitudes especiales previa petición: hasta 500 mm de longitud total en pasos de 50 mm y desde 500 mm de longitud total en pasos de 100 mm.

2 Produkte

Art.-Nr. 419110 D BEB 11 / EBS 15-03-27

GTIN 4013364439665, Zolltarifnr. (EU): 85369010, Bruttogewicht: 640.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de tubos de gran diámetro D BEB 11 / EBS 15-03-27
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material del terminal de cable: Cu/gal Sn
Material del cable: Cu
Corriente de cortocircuito: ≤ 25 kA
Corriente de prueba: 25 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: NYY-O
Sección del cable: 70 mm²
Diámetro del cable: 17 mm
Taladro de terminal de cable: 13 mm
Longitud: 500 mm
N.º de dibujo DB: 4 Ebs 15.03.27 - 2

Producto DEHN
Tipo: D BEB 11 / EBS 15-03-27
art. no.: 419110
o equivalente

Technische Daten

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material del terminal de cable	Cu /gal Sn
Material del cable	Cu
Corriente de cortocircuito	≤ 25 kA
Corriente de prueba	25 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	NYY-O
Sección del cable	70 mm²
Diámetro del cable	17 mm
Taladro de terminal de cable	13 mm
Longitud	500 mm
N.º de dibujo DB	4 Ebs 15.03.27 - 2

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material del terminal de cable	Cu /gal Sn
Material del cable	Cu
Corriente de cortocircuito	≤ 25 kA
Corriente de prueba	25 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	NYY-O
Sección del cable	70 mm²
Diámetro del cable	17 mm
Taladro de terminal de cable	13 mm
Longitud	500 mm
N.º de dibujo DB	4 Ebs 15.03.27 - 2

Artikel 419110 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419110 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419506 D BEB 11 - L1000 / EBS 15-03-27

GTIN 4013364458444, Zolltarifnr. (EU): 85369010, Bruttogewicht: 1.10 kg, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de tubos de gran diámetro D BEB 11 / EBS 15-03-27
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la placa: INOX
Ref. de material: 1.4301
Material del casquillo: St / Cu
Material del terminal de cable: Cu/gal Sn
Material del cable: Cu
Corriente de cortocircuito: ≤ 25 kA
Corriente de prueba: 25 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Rosca: M16
Diámetro de la placa de conexión: 50 mm
Cable: NYY-O
Sección del cable: 70 mm²
Diámetro del cable: 17 mm
Taladro de terminal de cable: 13 mm
Longitud: 1000 mm
N.º de dibujo DB: 4 Ebs 15.03.27 - 2

Producto DEHN
Tipo: D BEB 11 - L1000 / EBS 15-03-27
art. no.: 419506
o equivalente

Technische Daten

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material del terminal de cable	Cu /gal Sn
Material del cable	Cu
Corriente de cortocircuito	≤ 25 kA
Corriente de prueba	25 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	NYY-O
Sección del cable	70 mm²
Diámetro del cable	17 mm
Taladro de terminal de cable	13 mm
Longitud	1000 mm
N.º de dibujo DB	4 Ebs 15.03.27 - 2

Material de la placa	INOX
Ref. de material	1.4301
Material del casquillo	St / Cu
Material del terminal de cable	Cu /gal Sn
Material del cable	Cu
Corriente de cortocircuito	≤ 25 kA
Corriente de prueba	25 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Rosca	M16
Diámetro de la placa de conexión	50 mm
Cable	NYY-O
Sección del cable	70 mm²
Diámetro del cable	17 mm
Taladro de terminal de cable	13 mm
Longitud	1000 mm
N.º de dibujo DB	4 Ebs 15.03.27 - 2

Artikel 419506 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419506 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Conector de puesta a tierra de tubos de gran diámetro D BEB 40

Los conectores de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. La variante para la puesta a tierra de tubos de gran diámetro se ha concebido para su uso con cimientos de pilotes y tubos de gran diámetro. El producto consta de un cable de acero con una pestaña chapada en cobre en un extremo y un terminal de cable en el extremo opuesto. Un tubo termorretráctil en el lado de la pestaña soldada evita la penetración de agua en el cable de acero. El cable de acero representa así una medida preventiva antirrobo. Este conector de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.
Reciba longitudes especiales previa petición: hasta 500 mm de longitud total en pasos de 50 mm y desde 500 mm de longitud total en pasos de 100 mm.

1 Produkt

Art.-Nr. 419400 D BEB 40 / EBS 15-03-25

GTIN 4013364439672, Zolltarifnr. (EU): 85359000, Bruttogewicht: 700.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Puente de puesta a tierra de tubos de gran diámetro D BEB 40 / EBS 15-03-25
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material de la brida: St / Cu
Material del terminal de cable: Cu/gal Sn
Material del cable: Acero
Corriente de cortocircuito: ≤ 25 kA
Corriente de prueba: 25 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Sección del cable trenzado: 95 mm²
Diámetro del cable: 17 mm
Dimensiones de la brida: 80 x 30 mm
Taladro de terminal de cable: 17 mm
Longitud: 500 mm
N.º de dibujo DB: 4 Ebs 15.03.25 - 4

Producto DEHN
Tipo: D BEB 40 / EBS 15-03-25
art. no.: 419400
o equivalente

Technische Daten

Material de la brida	St / Cu
Material del terminal de cable	Cu /gal Sn
Material del cable	Acero
Corriente de cortocircuito	≤ 25 kA
Corriente de prueba	25 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Sección del cable trenzado	95 mm²
Diámetro del cable	17 mm
Dimensiones de la brida	80 x 30 mm
Taladro de terminal de cable	17 mm
Longitud	500 mm
N.º de dibujo DB	4 Ebs 15.03.25 - 4

Material de la brida	St / Cu
Material del terminal de cable	Cu /gal Sn
Material del cable	Acero
Corriente de cortocircuito	≤ 25 kA
Corriente de prueba	25 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Sección del cable trenzado	95 mm²
Diámetro del cable	17 mm
Dimensiones de la brida	80 x 30 mm
Taladro de terminal de cable	17 mm
Longitud	500 mm
N.º de dibujo DB	4 Ebs 15.03.25 - 4

Artikel 419400 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419400 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Conector de puesta a tierra de cable de acero D BEB 26

Los conectores de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. La variante libre de halógenos (revestimiento) D BEB 26 para la conexión externa de puntos de puesta a tierra u otros componentes que requieran conexión a tierra presenta un cable de acero como conductor de puesta a tierra y, por tanto, representa una medida preventiva antirrobo. Este conector de puesta a tierra también cuenta con la homologación técnica de DB Netz AG y, por tanto, puede utilizarse con seguridad en los diseños destinados a este ámbito.
Reciba longitudes especiales previa petición: hasta 500 mm de longitud total en pasos de 50 mm y desde 500 mm de longitud total en pasos de 100 mm.

1 Produkt

Art.-Nr. 419260 D BEB 26 / EBS 15-03-17

GTIN 4013364439610, Zolltarifnr. (EU): 85359000, Bruttogewicht: 630.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Conector de puesta a tierra de cable de acero D BEB 26 / EBS 15-03-17
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material del terminal de cable: Cu/gal Sn
Material del cable: Acero
Corriente de cortocircuito: ≤ 25 kA
Corriente de prueba: 25 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Cable trenzado: 1-12-12 B 350 sZ PE
Sección del cable trenzado: ≥ 95 mm²
Diseño: Libre de halógenos
Diámetro del cable: 17 mm
Taladro de terminal de cable: 17 mm
Longitud: 500 mm
N.º de dibujo DB: 3 Ebs 15.03.17 - 11

Producto DEHN
Tipo: D BEB 26 / EBS 15-03-17
art. no.: 419260
o equivalente

Technische Daten

Material del terminal de cable	Cu /gal Sn
Material del cable	Acero
Corriente de cortocircuito	≤ 25 kA
Corriente de prueba	25 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Cable trenzado	1-12-12 B 350 sZ PE
Sección del cable trenzado	≥ 95 mm²
Diseño	Libre de halógenos
Diámetro del cable	17 mm
Taladro de terminal de cable	17 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.17 - 11

Material del terminal de cable	Cu /gal Sn
Material del cable	Acero
Corriente de cortocircuito	≤ 25 kA
Corriente de prueba	25 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	7,9 kA
Cable trenzado	1-12-12 B 350 sZ PE
Sección del cable trenzado	≥ 95 mm²
Diseño	Libre de halógenos
Diámetro del cable	17 mm
Taladro de terminal de cable	17 mm
Longitud	500 mm
N.º de dibujo DB	3 Ebs 15.03.17 - 11

Artikel 419260 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419260 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Conector de puesta a tierra de cable de CuStAl D BEB 29

Los conectores de puesta a tierra están destinados a la puesta a tierra, al encaminamiento de la corriente de retorno y a la conexión equipotencial en el ámbito de las líneas ferroviarias. La variante libre de halógenos D BEB 29 o la variante libre de halógenos y retardante de llama D BEB 29-NF para la conexión externa de puntos de puesta a tierra y otros elementos de conexión se ha concebido con una versión de terminal de cable para conexiones M16. Estos conectores de puesta a tierra constan de un cable de cobre-acero-aluminio y representan así una medida preventiva antirrobo. Estos conectores de puesta a tierra también cuentan con la homologación técnica de DB Netz AG y, por tanto, pueden utilizarse con seguridad en los diseños destinados a este ámbito. La versión libre de halógenos y retardante de llama puede utilizarse en túneles de acuerdo con el reglamento de la UE.
Reciba longitudes especiales previa petición: hasta 500 mm de longitud total en pasos de 50 mm y desde 500 mm de longitud total en pasos de 100 mm.

6 Produkte

Art.-Nr. 419290 D BEB 29 / EBS 15-03-17

GTIN 4013364439627, Zolltarifnr. (EU): 85359000, Bruttogewicht: 390.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Conector de puesta a tierra de cable de cobre-acero-aluminio
D BEB 29 / EBS 15-03-17
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material del terminal de cable: Cu/gal Sn
Material del cable: CuAceroAl
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Cable: (N)2X RF CuAceroAl
Sección del cable: ≥ 70 mm²
Diseño: Libre de halógenos
Diámetro del cable: 17 mm
Taladro de terminal de cable: 17 mm
Longitud: 500 mm
N.º de dibujo DB: 4 Ebs 15.03.17 - 6 (Bayka)

Producto DEHN
Tipo: D BEB 29 / EBS 15-03-17
art. no.: 419290
o equivalente

Technische Daten

Material del terminal de cable	Cu /gal Sn
Material del cable	Cu Acero Al
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Cable	(N)2X RF Cu Acero Al
Sección del cable	≥ 70 mm²
Diseño	Libre de halógenos
Diámetro del cable	17 mm
Taladro de terminal de cable	17 mm
Longitud	500 mm
N.º de dibujo DB	4 Ebs 15.03.17 - 6 (Bayka)

Material del terminal de cable	Cu /gal Sn
Material del cable	Cu Acero Al
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Cable	(N)2X RF Cu Acero Al
Sección del cable	≥ 70 mm²
Diseño	Libre de halógenos
Diámetro del cable	17 mm
Taladro de terminal de cable	17 mm
Longitud	500 mm
N.º de dibujo DB	4 Ebs 15.03.17 - 6 (Bayka)

Artikel 419290 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419290 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419291 D BEB 29-NF / EBS 15-03-17

GTIN 4013364439634, Zolltarifnr. (EU): 85359000, Bruttogewicht: 410.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Conector de puesta a tierra de cable de cobre-acero-aluminio
D BEB 29-NF / EBS 15-03-17
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material del terminal de cable: Cu/gal Sn
Material del cable: CuAceroAl
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Cable: B2ca RF CuAceroAl
Sección del cable: ≥ 70 mm²
Diseño: Libre de halógenos y retardante de llama
Diámetro del cable: 17 mm
Taladro de terminal de cable: 17 mm
Longitud: 500 mm
N.º de dibujo DB: 4 Ebs 15.03.17 - 6 (Bayka)

Producto DEHN
Tipo: D BEB 29-NF / EBS 15-03-17
art. no.: 419291
o equivalente

Technische Daten

Material del terminal de cable	Cu /gal Sn
Material del cable	Cu Acero Al
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Cable	B2ca RF Cu Acero Al
Sección del cable	≥ 70 mm²
Diseño	Libre de halógenos y retardante de llama
Diámetro del cable	17 mm
Taladro de terminal de cable	17 mm
Longitud	500 mm
N.º de dibujo DB	4 Ebs 15.03.17 - 6 (Bayka)

Material del terminal de cable	Cu /gal Sn
Material del cable	Cu Acero Al
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Cable	B2ca RF Cu Acero Al
Sección del cable	≥ 70 mm²
Diseño	Libre de halógenos y retardante de llama
Diámetro del cable	17 mm
Taladro de terminal de cable	17 mm
Longitud	500 mm
N.º de dibujo DB	4 Ebs 15.03.17 - 6 (Bayka)

Artikel 419291 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419291 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419511 D BEB 29 M12 M16 / EBS 15-03-17

GTIN 4013364480513, Zolltarifnr. (EU): 85359000, Bruttogewicht: 410.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Conector de puesta a tierra de cable de cobre-acero-aluminio
D BEB 29 M12 M16 / EBS 15-03-17
para la puesta a tierra de componentes (M16) o raíles (M12)
con homologación de DB Netz AG
Material del terminal de cable: Cu/gal Sn
Material del cable: CuAceroAl
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Cable: (N)2X RF CuAceroAl
Sección del cable: ≥ 70 mm²
Diseño: Libre de halógenos
Diámetro del cable: 17 mm
Taladro de terminal de cable: 13 mm para M12 y 17 mm para M16
Longitud: 500 mm
N.º de dibujo DB: 4 Ebs 15.03.17 - 6 (Bayka)

Producto DEHN
Tipo: D BEB 29 M12 M16 / EBS 15-03-17
art. no.: 419511
o equivalente

Technische Daten

Material del terminal de cable	Cu /gal Sn
Material del cable	Cu Acero Al
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Cable	(N)2X RF Cu Acero Al
Sección del cable	≥ 70 mm²
Diseño	Libre de halógenos
Diámetro del cable	17 mm
Taladro de terminal de cable	13 mm para M12 y 17 mm para M16
Longitud	500 mm
N.º de dibujo DB	4 Ebs 15.03.17 - 6 (Bayka)

Material del terminal de cable	Cu /gal Sn
Material del cable	Cu Acero Al
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Cable	(N)2X RF Cu Acero Al
Sección del cable	≥ 70 mm²
Diseño	Libre de halógenos
Diámetro del cable	17 mm
Taladro de terminal de cable	13 mm para M12 y 17 mm para M16
Longitud	500 mm
N.º de dibujo DB	4 Ebs 15.03.17 - 6 (Bayka)

Artikel 419511 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419511 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419512 D BEB 29-NF M12 M16 / EBS 15-03-17

GTIN 4013364480520, Zolltarifnr. (EU): 85359000, Bruttogewicht: 410.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Conector de puesta a tierra de cable de cobre-acero-aluminio
D BEB 29-NF / EBS 15-03-17
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material del terminal de cable: Cu/gal Sn
Material del cable: CuAceroAl
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Cable: B2ca RF CuAceroAl
Sección del cable: ≥ 70 mm²
Diseño: Libre de halógenos y retardante de llama
Diámetro del cable: 17 mm
Taladro de terminal de cable: 13 mm para M12 y 17 mm para M16
Longitud: 500 mm
N.º de dibujo DB: 4 Ebs 15.03.17 - 6 (Bayka)

Producto DEHN
Tipo: D BEB 29-NF M12 M16 / EBS 15-03-17
art. no.: 419512
o equivalente

Technische Daten

Material del terminal de cable	Cu /gal Sn
Material del cable	Cu Acero Al
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Cable	B2ca RF Cu Acero Al
Sección del cable	≥ 70 mm²
Diseño	Libre de halógenos y retardante de llama
Diámetro del cable	17 mm
Taladro de terminal de cable	13 mm para M12 y 17 mm para M16
Longitud	500 mm
N.º de dibujo DB	4 Ebs 15.03.17 - 6 (Bayka)

Material del terminal de cable	Cu /gal Sn
Material del cable	Cu Acero Al
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Cable	B2ca RF Cu Acero Al
Sección del cable	≥ 70 mm²
Diseño	Libre de halógenos y retardante de llama
Diámetro del cable	17 mm
Taladro de terminal de cable	13 mm para M12 y 17 mm para M16
Longitud	500 mm
N.º de dibujo DB	4 Ebs 15.03.17 - 6 (Bayka)

Artikel 419512 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419512 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419513 D BEB 29 R / EBS 15-03-17

GTIN 4013364480506, Zolltarifnr. (EU): 85359000, Bruttogewicht: 410.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Conector de puesta a tierra de cable de cobre-acero-aluminio
En diseño con torsión hacia la derecha
D BEB 29 R / EBS 15-03-17
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material del terminal de cable: Cu/gal Sn
Material del cable: CuAceroAl
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Cable: (N)2X RF CuAceroAl
Sección del cable: ≥ 70 mm²
Diseño: Libre de halógenos
Diámetro del cable: 17 mm
Taladro de terminal de cable: 17 mm
Diseño del terminal de cable: Con torsión de 90° hacia la derecha
Longitud: 500 mm
N.º de dibujo DB: 4 Ebs 15.03.17 - 6 (Bayka)

Producto DEHN
Tipo: D BEB 29 R / EBS 15-03-17
art. no.: 419513
o equivalente

Technische Daten

Material del terminal de cable	Cu /gal Sn
Material del cable	Cu Acero Al
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Cable	(N)2X RF Cu Acero Al
Sección del cable	≥ 70 mm²
Diseño	Libre de halógenos
Diámetro del cable	17 mm
Taladro de terminal de cable	17 mm
Diseño del terminal de cable	Con torsión de 90° hacia la derecha
Longitud	500 mm
N.º de dibujo DB	4 Ebs 15.03.17 - 6 (Bayka)

Material del terminal de cable	Cu /gal Sn
Material del cable	Cu Acero Al
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Cable	(N)2X RF Cu Acero Al
Sección del cable	≥ 70 mm²
Diseño	Libre de halógenos
Diámetro del cable	17 mm
Taladro de terminal de cable	17 mm
Diseño del terminal de cable	Con torsión de 90° hacia la derecha
Longitud	500 mm
N.º de dibujo DB	4 Ebs 15.03.17 - 6 (Bayka)

Artikel 419513 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419513 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419514 D BEB 29 L / EBS 15-03-17

GTIN 4013364480537, Zolltarifnr. (EU): 85359000, Bruttogewicht: 410.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Conector de puesta a tierra de cable de cobre-acero-aluminio
En diseño con torsión hacia la izquierda
D BEB 29 R / EBS 15-03-17
para la puesta a tierra de armaduras de elementos de hormigón
con homologación de DB Netz AG
Material del terminal de cable: Cu/gal Sn
Material del cable: CuAceroAl
Corriente de cortocircuito: > 25 kA
Corriente de prueba: 40 kA / 100 ms
Referencia normativa: Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC): 12,6 kA
Cable: (N)2X RF CuAceroAl
Sección del cable: ≥ 70 mm²
Diseño: Libre de halógenos
Diámetro del cable: 17 mm
Taladro de terminal de cable: 17 mm
Diseño del terminal de cable: Con torsión de 90° hacia la izquierda
Longitud: 500 mm
N.º de dibujo DB: 4 Ebs 15.03.17 - 6 (Bayka)

Producto DEHN
Tipo: D BEB 29 L / EBS 15-03-17
art. no.: 419514
o equivalente

Technische Daten

Material del terminal de cable	Cu /gal Sn
Material del cable	Cu Acero Al
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Cable	(N)2X RF Cu Acero Al
Sección del cable	≥ 70 mm²
Diseño	Libre de halógenos
Diámetro del cable	17 mm
Taladro de terminal de cable	17 mm
Diseño del terminal de cable	Con torsión de 90° hacia la izquierda
Longitud	500 mm
N.º de dibujo DB	4 Ebs 15.03.17 - 6 (Bayka)

Material del terminal de cable	Cu /gal Sn
Material del cable	Cu Acero Al
Corriente de cortocircuito	> 25 kA
Corriente de prueba	40 kA / 100 ms
Referencia normativa	Ril 997.0205A01
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C)	12,6 kA
Cable	(N)2X RF Cu Acero Al
Sección del cable	≥ 70 mm²
Diseño	Libre de halógenos
Diámetro del cable	17 mm
Taladro de terminal de cable	17 mm
Diseño del terminal de cable	Con torsión de 90° hacia la izquierda
Longitud	500 mm
N.º de dibujo DB	4 Ebs 15.03.17 - 6 (Bayka)

Artikel 419514 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419514 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Adhesivo

El adhesivo se utiliza para fijar los productos de puesta a tierra de ferrocarril al encofrado mediante una unión adhesiva. El adhesivo puede adherirse a la placa de conexión INOX del D BEB 0 y luego conectarse al propio encofrado.

1 Produkt

Art.-Nr. 419900 D KLP D50 BEB

GTIN 4013364439641, Zolltarifnr. (EU): 39191080, Bruttogewicht: 2.00 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Adhesivo D KLP D50 BEB
para productos de puesta a tierra para aplicaciones ferroviarias D BEB 0-x
Diámetro: 50 mm
Diámetro: 50 mm

Producto DEHN
Tipo: D KLP D50 BEB
art. no.: 419900
o equivalente

Technische Daten

Diámetro

50 mm

Artikel 419900 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419900 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Adhesivo de puesta a tierra

El adhesivo de puesta a tierra se ha concebido como pieza de repuesto para la rotulación de los productos de puesta a tierra de ferrocarriles una vez instalados. Se puede adherir fácilmente a la placa de conexión INOX. Esta rotulación puede realizarse para los puentes de puesta a tierra D BEB 1 a 8, así como para la versión D BEB 11 para la puesta a tierra de tuberías grandes si el adhesivo colocado de fábrica se ha perdido o dañado.

1 Produkt

Art.-Nr. 419901 D EAK D50 BEB

GTIN 4013364439658, Zolltarifnr. (EU): 39191080, Bruttogewicht: 3.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Adhesivo de puesta a tierra D EAK D50 BEB
como identificación de los productos de puesta a tierra para aplicaciones ferroviarias
Diámetro: 50 mm
Diámetro: 50 mm

Producto DEHN
Tipo: D EAK D50 BEB
art. no.: 419901
o equivalente

Technische Daten

Diámetro

50 mm

Artikel 419901 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419901 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tornillo hexagonal

1 Produkt

Art.-Nr. 419902 D SKS M16X30 V4A

GTIN 4013364439689, Zolltarifnr. (EU): 85389099, Bruttogewicht: 76.89 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Tornillo hexagonal D SKS M16X30 V2A
Material: INOX A4-70
Rosca: M16 x 30 mm
Material: INOX (V4A)
Rosca: M16 x 30 mm

Producto DEHN
Tipo: D SKS M16X30 V4A
art. no.: 419902
o equivalente

Technische Daten

Material	INOX (V4A)
Rosca	M16 x 30 mm

Artikel 419902 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419902 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tuerca hexagonal

1 Produkt

Art.-Nr. 419903 D SKM M16 V4A

GTIN 4013364439696, Zolltarifnr. (EU): 85389099, Bruttogewicht: 33.76 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Tuerca hexagonal D SKM M16 V2A
Material: INOX A4-70
Rosca: M16
Material: INOX (V4A)
Rosca: M16

Producto DEHN
Tipo: D SKM M16 V4A
art. no.: 419903
o equivalente

Technische Daten

Material	INOX (V4A)
Rosca	M16

Artikel 419903 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419903 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Arandela protectora

1 Produkt

Art.-Nr. 419904 D SCH A17 V4A

GTIN 4013364439702, Zolltarifnr. (EU): 85389099, Bruttogewicht: 9.10 g, VPE: 1.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

Arandela D SCH A17 V2A
Material: INOX A4-70
Diámetro exterior: 30 mm
Diámetro interior: 17 mm
Material: INOX (V4A)
Diámetro exterior: 30 mm
Diámetro interior: 17 mm

Producto DEHN
Tipo: D SCH A17 V4A
art. no.: 419904
o equivalente

Technische Daten

Material	INOX (V4A)
Diámetro exterior	30 mm
Diámetro interior	17 mm

Artikel 419904 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419904 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Sistema de puesta a tierra para aplicaciones ferroviarias

Puentes de puesta a tierra de acero inoxidable

Art.-Nr. 419000 D BEB 0 - 63 / EBS 15-03-19

Sie müssen angemeldet sein um 419000m_D.dxf herunterzuladen.

Artikel 419000 wurde zum Merkzettel hinzugefügt.

Artikel 419000 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419001 D BEB 0 - 70 / EBS 15-03-19

Sie müssen angemeldet sein um 419001m_D.dxf herunterzuladen.

Artikel 419001 wurde zum Merkzettel hinzugefügt.

Artikel 419001 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419002 D BEB 0 - 77 / EBS 15-03-19

Sie müssen angemeldet sein um 419002m_D.dxf herunterzuladen.

Artikel 419002 wurde zum Merkzettel hinzugefügt.

Artikel 419002 wurde zum Warenkorb hinzugefügt.

Puentes de puesta a tierra de acero inoxidable D BEB 16

Art.-Nr. 419160 D BEB 16 - 105 / 3 EBS 15-03-19-38

Sie müssen angemeldet sein um 419160.stp herunterzuladen.

Sie müssen angemeldet sein um 419160.igs herunterzuladen.

Sie müssen angemeldet sein um 419160.jt herunterzuladen.

Sie müssen angemeldet sein um 419160.dwg herunterzuladen.

Sie müssen angemeldet sein um 419160m_D.dxf herunterzuladen.

Artikel 419160 wurde zum Merkzettel hinzugefügt.

Artikel 419160 wurde zum Warenkorb hinzugefügt.

Puentes de puesta a tierra de pletina de acero D BEB 1

Art.-Nr. 419010 D BEB 1 / EBS 15-03-19

Sie müssen angemeldet sein um 419010m_D.dxf herunterzuladen.

Artikel 419010 wurde zum Merkzettel hinzugefügt.

Artikel 419010 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419500 D BEB 1 - L100 / EBS 15-03-19

Sie müssen angemeldet sein um 419500m_D.dxf herunterzuladen.

Artikel 419500 wurde zum Merkzettel hinzugefügt.

Artikel 419500 wurde zum Warenkorb hinzugefügt.

Puentes de puesta a tierra de pletina de acero D BEB 1-L

Art.-Nr. 419011 D BEB 1-L / EBS 15-03-19

Sie müssen angemeldet sein um 419011m_D.dxf herunterzuladen.

Artikel 419011 wurde zum Merkzettel hinzugefügt.

Artikel 419011 wurde zum Warenkorb hinzugefügt.

Puentes de puesta a tierra de pletina de acero D BEB 1-NR

Art.-Nr. 419012 D BEB 1-NR / EBS 15-03-19

Sie müssen angemeldet sein um 419012m_D.dxf herunterzuladen.

Artikel 419012 wurde zum Merkzettel hinzugefügt.

Artikel 419012 wurde zum Warenkorb hinzugefügt.

Puentes de puesta a tierra de acero para hormigón D BEB 2

Art.-Nr. 419020 D BEB 2 / EBS 15-03-19

Sie müssen angemeldet sein um 419020m_D.dxf herunterzuladen.

Artikel 419020 wurde zum Merkzettel hinzugefügt.

Artikel 419020 wurde zum Warenkorb hinzugefügt.

Puentes de puesta a tierra de acero para hormigón D BEB 3

Art.-Nr. 419030 D BEB 3 / EBS 15-03-19

Sie müssen angemeldet sein um 419030m_D.dxf herunterzuladen.

Artikel 419030 wurde zum Merkzettel hinzugefügt.

Artikel 419030 wurde zum Warenkorb hinzugefügt.

Puentes de puesta a tierra de acero para hormigón D BEB 8

Art.-Nr. 419080 D BEB 8 / EBS 15-03-19

Sie müssen angemeldet sein um 419080m_D.dxf herunterzuladen.

Artikel 419080 wurde zum Merkzettel hinzugefügt.

Artikel 419080 wurde zum Warenkorb hinzugefügt.

Puentes de puesta a tierra de cable de cobre D BEB 4 / 5

Art.-Nr. 419040 D BEB 4 / EBS 15-03-19

Sie müssen angemeldet sein um 419040_419041m_D.dxf herunterzuladen.

Artikel 419040 wurde zum Merkzettel hinzugefügt.

Artikel 419040 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419041 D BEB 4-FLEX / EBS 15-03-19

Sie müssen angemeldet sein um 419040_419041m_D.dxf herunterzuladen.

Artikel 419041 wurde zum Merkzettel hinzugefügt.

Artikel 419041 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419050 D BEB 5 / EBS 15-03-19

Sie müssen angemeldet sein um 419050_419051m_D.dxf herunterzuladen.

Artikel 419050 wurde zum Merkzettel hinzugefügt.

Artikel 419050 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419051 D BEB 5-FLEX / EBS 15-03-19

Sie müssen angemeldet sein um 419050_419051m_D.dxf herunterzuladen.

Artikel 419051 wurde zum Merkzettel hinzugefügt.

Artikel 419051 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419501 D BEB 5 - L700 / EBS 15-03-19

Sie müssen angemeldet sein um 419501m_D.dxf herunterzuladen.

Artikel 419501 wurde zum Merkzettel hinzugefügt.

Artikel 419501 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419502 D BEB 5 - L1000 / EBS 15-03-19

Sie müssen angemeldet sein um 419502m_D.dxf herunterzuladen.
