Bandas de puenteado

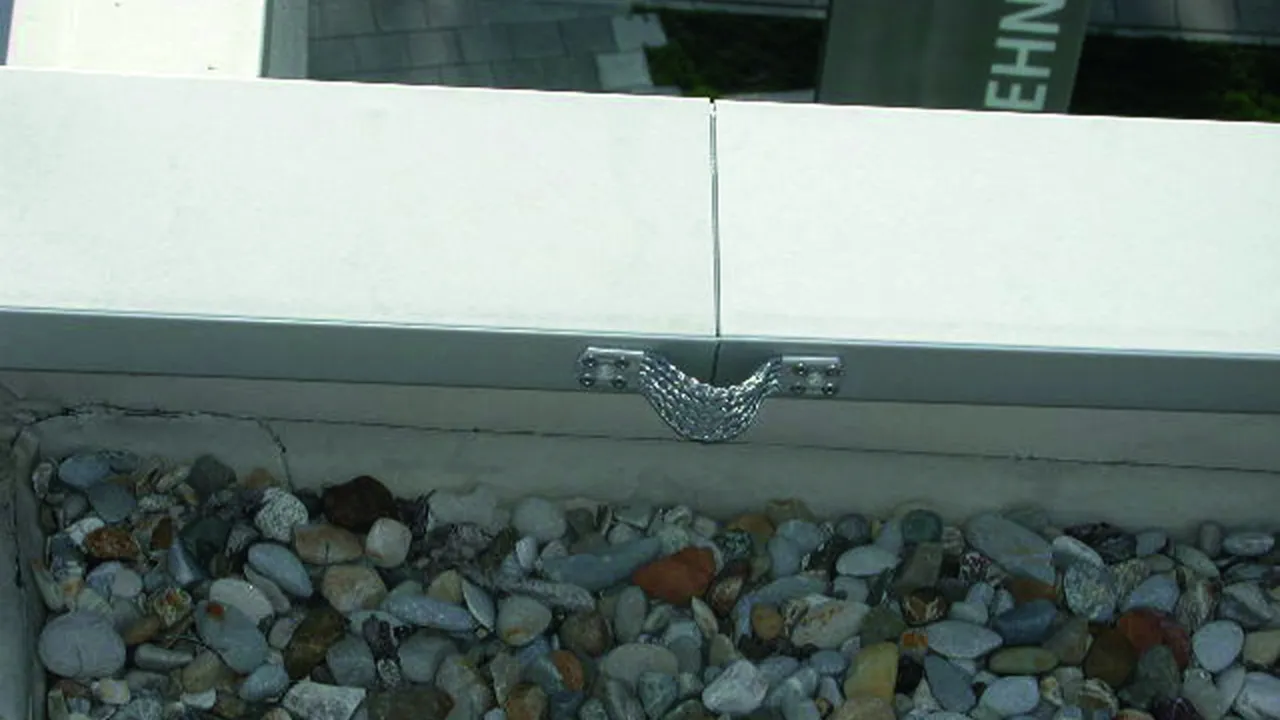

Para la conexión de revestimientos metálicos (mediante remaches o tornillos), como pieza de compensación de dilatación para hilos redondos o como compensación de determinadas variaciones de longitud debidas a la temperatura para conductores redondos; conexión con, por ejemplo, conector KS con ref. 301 019

Nota de aplicación:
Según UNE EN 62305-3 parte 1, para la conexión con espesor de material ≥0,5 mm se utilizan cuatro remaches de Ø5 mm, o bien con espesor de material ≥2 mm se utilizan dos tornillos roscados de Ø6,3 mm de INOX (en ambos lados).

Versión corta

2 Produkte

Art.-Nr. 377015 UEBB L180 B10.5 B5.2 AL

GTIN 4013364092693, Zolltarifnr. (EU): 85359000, Bruttogewicht: 36.00 g, VPE: 10.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Material: Al
Longitud: 180 mm
Fijación: [8x] Ø5,2 / [2x] Ø10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L180 B10.5 B5.2 AL
art. no.: 377015
o equivalente

Zertifikate

Technische Daten

Material	Al
Longitud (l_G )	180 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [2x] Ø10,5 mm
Sujeción	remaches / tornillos
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Al
Longitud (l_G )	180 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [2x] Ø10,5 mm
Aplicación	según EN 62305-3 parte 1 para la sujeción a espesor de material ≥ 0,5 mm se deben utilizar cuatro remaches Ø5 mm
Sujeción	remaches / tornillos
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 377015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 377007 UEBB L180 B10.5 B5.2 CU

GTIN 4013364092686, Zolltarifnr. (EU): 85359000, Bruttogewicht: 107.00 g, VPE: 10.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Material: Cu
Longitud: 180 mm
Fijación: [8x] Ø5,2 / [2x] Ø10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L180 B10.5 B5.2 CU
art. no.: 377007
o equivalente

Zertifikate

Technische Daten

Material	Cu
Longitud (l_G )	180 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [2x] Ø10,5 mm
Sujeción	remaches / tornillos
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Cu
Longitud (l_G )	180 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [2x] Ø10,5 mm
Aplicación	según EN 62305-3 parte 1 para la sujeción a espesor de material ≥ 0,5 mm se deben utilizar cuatro remaches Ø5 mm
Sujeción	remaches / tornillos
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 377007 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377007 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Versión corta para la fijación con tornillos

1 Produkt

Art.-Nr. 377045 UEBB L180 B10.5 B6.5 AL

GTIN 4013364099296, Zolltarifnr. (EU): 85359000, Bruttogewicht: 37.05 g, VPE: 100.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Material: Al
Longitud: 180 mm
Fijación: [4x] Ø6,5 / [2x] Ø10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L180 B10.5 B6.5 AL
art. no.: 377045
o equivalente

Zertifikate

Technische Daten

Material	Al
Longitud (l_G )	180 mm
Sección	50 mm²
Fijación	[4x] Ø6,5 / [2x] Ø10,5 mm
Sujeción	tornilllos
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Al
Longitud (l_G )	180 mm
Sección	50 mm²
Fijación	[4x] Ø6,5 / [2x] Ø10,5 mm
Aplicación	según EN 62305-3 parte 1 para la sujeción a espesor de material ≥ 0,5 mm se deben utilizar dos remaches Ø6mm o a espesor de material ≥ 2 mm dos tornillos Ø6,3 mm de acero inoxidable
Sujeción	tornilllos
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 377045 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377045 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Versión larga con taladro central

Nota: en puntos de cruce se pueden unir dos bandas de dilatación con un tornillo M10 x 20 mm y con tuerca.

2 Produkte

Art.-Nr. 377115 UEBB L300 3XB10.5 B5,2 AL

GTIN 4013364092716, Zolltarifnr. (EU): 85359000, Bruttogewicht: 59.00 g, VPE: 10.00 unidad(es)

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Material: Al
Longitud: 300 mm
Fijación: [8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central: 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L300 3XB10.5 B5,2 AL
art. no.: 377115
o equivalente

Zertifikate

Technische Daten

Material	Al
Longitud (l_G )	300 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central	10,5 mm
Sujeción	remaches / tornillos
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Al
Longitud (l_G )	300 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [3x] Ø10,5 mm
Aplicación	según EN 62305-3 parte 1 para la sujeción a espesor de material ≥ 0,5 mm se deben utilizar cuatro remaches Ø5 mm
Taladro central	10,5 mm
Sujeción	remaches / tornillos
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 377115 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377115 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 377107 UEBB L300 3XB10.5 B5.2 CU

GTIN 4013364092709, Zolltarifnr. (EU): 85359000, Bruttogewicht: 172.00 g, VPE: 10.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Material: Cu
Longitud: 300 mm
Fijación: [8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central: 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L300 3XB10.5 B5.2 CU
art. no.: 377107
o equivalente

Zertifikate

Technische Daten

Material	Cu
Longitud (l_G )	300 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central	10,5 mm
Sujeción	remaches / tornillos
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Cu
Longitud (l_G )	300 mm
Sección	50 mm²
Fijación	[8x] Ø5,2 / [3x] Ø10,5 mm
Aplicación	según EN 62305-3 parte 1 para la sujeción a espesor de material ≥ 0,5 mm se deben utilizar cuatro remaches Ø5 mm
Taladro central	10,5 mm
Sujeción	remaches / tornillos
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 377107 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377107 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
