Abrazaderas de puenteado

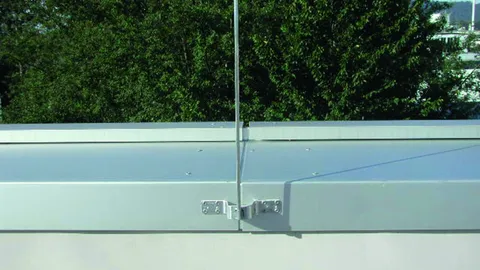

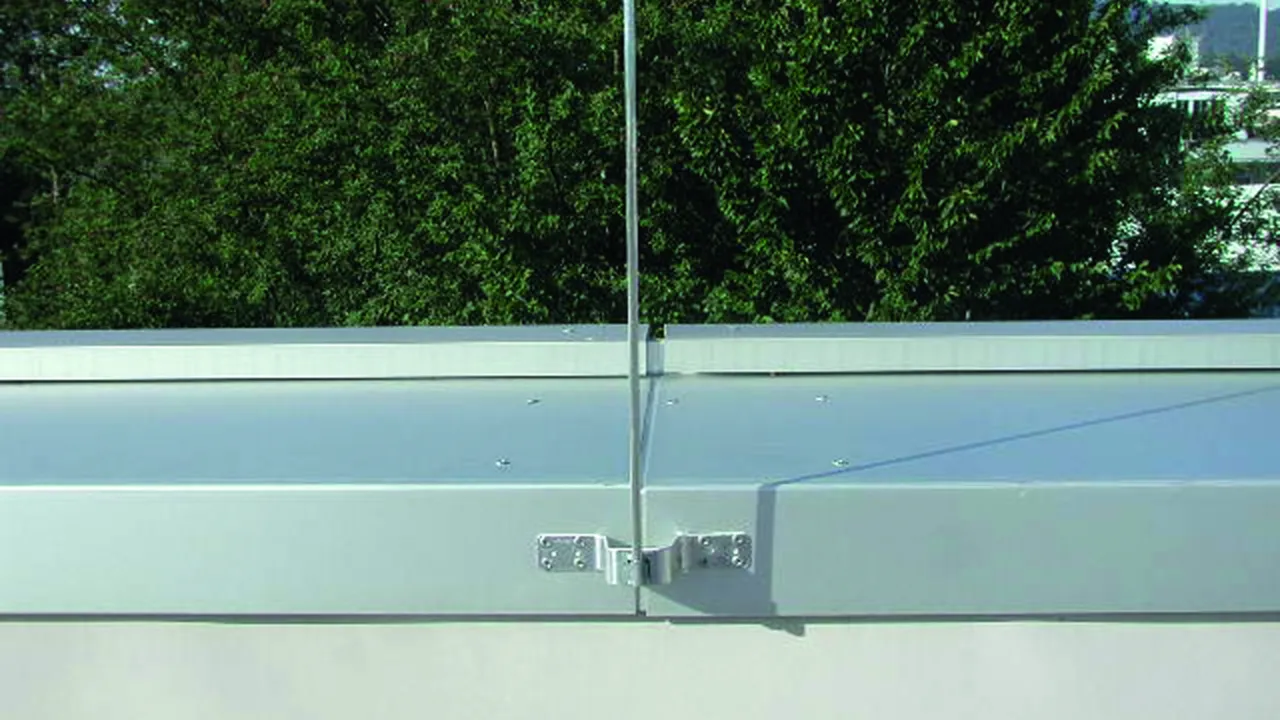

Para sujeción a revestimientos metálicos para remachar o atornillar.

Aplicación:
según EN 62305-3 parte 1 para la sujeción a espesor de material ≥ 0,5 mm se deben utilizar cuatro remaches Ø5 mm o para la sujeción a espesor de material ≥ 2 mm dos tornillos Ø6,3 mm de acero inoxidable (en los dos lados).

Versión corta con taladro central

2 Produkte

Art.-Nr. 377006 UEBL L170 B11 B5.2 6.5 AL

GTIN 4013364024922, Zolltarifnr. (EU): 85359000, Bruttogewicht: 39.30 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Material: Al
Longitud: 170 mm
Fijación: [8x] Ø5,2 / [4x] Ø6,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBL L170 B11 B5.2 6.5 AL
art. no.: 377006
o equivalente

Zertifikate

Technische Daten

Material	Al
Dimensiones	30 x 2 mm
Longitud	170 mm
Fijación	[8x] Ø5,2 / [4x] Ø6,5 mm
Taladro central	Ø11 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Al
Dimensiones	30 x 2 mm
Longitud	170 mm
Fijación	[8x] Ø5,2 / [4x] Ø6,5 mm
Aplicación	según EN 62305-3 parte 1 para la sujeción a espesor de material ≥ 0,5 mm se deben utilizar cuatro remaches Ø5 mm, dos remaches Ø6mm o a espesor de material ≥ 2 mm dos tornillos Ø6,3 mm de acero inoxidable
Taladro central	Ø11 mm
Sujeción	remaches o tornillos
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 377006 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377006 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 377027 UEBL L170 B11 B5.2 6.5 CU

GTIN 4013364034204, Zolltarifnr. (EU): 85359000, Bruttogewicht: 114.30 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Material: Cu
Longitud: 170 mm
Fijación: [8x] Ø5,2 / [4x] Ø6,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBL L170 B11 B5.2 6.5 CU
art. no.: 377027
o equivalente

Zertifikate

Technische Daten

Material	Cu
Dimensiones	28 x 2 mm
Longitud	170 mm
Fijación	[8x] Ø5,2 / [4x] Ø6,5 mm
Taladro central	Ø11 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Cu
Dimensiones	28 x 2 mm
Longitud	170 mm
Fijación	[8x] Ø5,2 / [4x] Ø6,5 mm
Aplicación	según EN 62305-3 parte 1 para la sujeción a espesor de material ≥ 0,5 mm se deben utilizar cuatro remaches Ø5 mm, dos remaches Ø6mm o a espesor de material ≥ 2 mm dos tornillos Ø6,3 mm de acero inoxidable
Taladro central	Ø11 mm
Sujeción	remaches o tornillos
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 377027 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377027 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Versión corta sin taladro central

1 Produkt

Art.-Nr. 377016 UEBL L170 B5.2 6.5 AL

GTIN 4013364083417, Zolltarifnr. (EU): 85359000, Bruttogewicht: 38.30 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Material: Al
Longitud: 170 mm
Fijación: [8x] Ø5,2 / [4x] Ø6,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBL L170 B5.2 6.5 AL
art. no.: 377016
o equivalente

Zertifikate

Technische Daten

Material	Al
Dimensiones	30 x 2 mm
Longitud	170 mm
Fijación	[8x] Ø5,2 / [4x] Ø6,5 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Al
Dimensiones	30 x 2 mm
Longitud	170 mm
Fijación	[8x] Ø5,2 / [4x] Ø6,5 mm
Aplicación	según EN 62305-3 parte 1 para la sujeción a espesor de material ≥ 0,5 mm se deben utilizar cuatro remaches Ø5 mm, dos remaches Ø6mm o a espesor de material ≥ 2 mm dos tornillos Ø6,3 mm de acero inoxidable
Sujeción	remaches o tornillos
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 377016 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377016 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Versión larga con taladro central

1 Produkt

Art.-Nr. 377026 UEBL L220 B11 B5.2 6.5 AL

GTIN 4013364068582, Zolltarifnr. (EU): 85359000, Bruttogewicht: 48.02 g, VPE: 50.00 unidad(es)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Material: Al
Longitud: 220 mm
Fijación: [8x] Ø5,2 / [4x] Ø6,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBL L220 B11 B5.2 6.5 AL
art. no.: 377026
o equivalente

Zertifikate

Technische Daten

Material	Al
Dimensiones	30 x 2 mm
Longitud	220 mm
Fijación	[8x] Ø5,2 / [4x] Ø6,5 mm
Taladro central	Ø11 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	Al
Dimensiones	30 x 2 mm
Longitud	220 mm
Fijación	[8x] Ø5,2 / [4x] Ø6,5 mm
Aplicación	según EN 62305-3 parte 1 para la sujeción a espesor de material ≥ 0,5 mm se deben utilizar cuatro remaches Ø5 mm, dos remaches Ø6mm o a espesor de material ≥ 2 mm dos tornillos Ø6,3 mm de acero inoxidable
Taladro central	Ø11 mm
Sujeción	remaches o tornillos
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 377026 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377026 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
