DEHNvenCI

Descargador combinado sobre la base de vías de chispas con fusible integrado con capacidad para derivar corrientes de rayo
Coordinación energética con otros descargadores de la familia de productos de Red/Line
Nivel bajo de protección U_P ≤ 1,5 kV (fusible integrado)
Máxima disponibilidad de las instalaciones gracias a la tecnología RADAX Flow para la limitación de corrientes sucesivas de red
Alta capacidad de la corriente consecutiva (a.c.) de 50 kA_rms
Alta capacidad de limitación de corriente de choque de rayo de 25 kA (10/350 µs)
Permite la protección de equipos finales
Indicación local de estado de funcionamiento y posibilidad de señalización a distancia

DEHNvenCI 255 (FM)

Descargador combinado de un polo de corriente de rayo y sobretensiones con fusible integrado con capacidad para derivar corrientes de rayo para su utilización en sistemas 230 / 400 V; versión FM con contacto de señalización a distancia (contacto conmutado libre de potencial).

2 Produkte

Art.-Nr. 961200 DVCI 1 255

GTIN 4013364145108, Zolltarifnr. (EU): 85363090, Bruttogewicht: 477.30 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador combinado DEHNvenCI 255
Descargador combinado unipolar con
fusible integrado, ancho de 2 módulos
Descargador de tipo 1 + tipo 2 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
para la limitación de la corriente consecutiva
Permite la protección de equipo final
Indicación de fallo del descargador y fusible integrado
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 25 kA
Capacidad de apagado de corriente consecutiva: hasta 100 kAef.
Coordinación energética según UNE EN 62305-4
Descargador de la familia Red/Line y directo para el equipo final

Producto DEHN
Tipo: DVCI 1 255
art. no.: 961200
o equivalente

Zertifikate

Integrierte Vorsicherung

Hier ist die Vorsicherung bereits integriert. Das bedeutet: Reduzierter Platzbedarf, geringere Montagekosten, schnellere Verdrahtungszeiten und kürzere Anschlussleitungslängen. Dieses Konzept ist in den Produktfamilien DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI und V(A) NH zu finden.

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DPS según norma EN 61643-11 / IEC 61643-1/-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	25 kA
Nivel de protección (U_P )	≤ 1.5 kV
Fusible previo	Fusible previo integrado
Certificaciones	KEMA
Datos técnicos adicionales:	Usado en instalaciones con corrientes de cortocircuito anticipadas de más de 50 kA_rms (tested by VDE)
– Corriente de cortocircuito max. anticipada	100 kA_eff (220 kA_pico)

DPS según norma EN 61643-11 / IEC 61643-1/-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final	Tipo 1 + Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V
Máxima tensión permisible de servicio AC (U_C )	255 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	25 kA
Energía específica (W/R)	156.25 kJ/Ω
Corriente nominal de descarga (8/20 µs) (I_n )	25 kA
Nivel de protección (U_P )	≤ 1.5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación/Selectividad corriente consecutiva	sin disparo de fusible de 20 A gG hasta 50 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo	Fusible previo integrado
Poder de corte de la protección interna de Back-Up	100 kA
Tensión (TOV) (U_T )	440 V / 5 s
Características TOV	resistencia
Márgen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación local de estado de funcionamiento	verde / rojo
Número de Puertos	1
Sección de conexión (L, N/PE(N)) (min.)	10 mm² hilo rígido / flexible
Sección de conexión (L, N/PE(N)) (max.)	50 mm² rígido / 35 mm² flexible
Montaje sobre	canal de sujección 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	instalación interior
Grado de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA
Datos técnicos adicionales:	Usado en instalaciones con corrientes de cortocircuito anticipadas de más de 50 kA_rms (tested by VDE)
– Corriente de cortocircuito max. anticipada	100 kA_eff (220 kA_pico)
– Limitación / extinción de corriente consecutiva principal	hasta 100 kA_eff (220 kA_pico)
– Nivel de protección [L-PE] (U_P) en circuito 3+1 con DGPM 1 255 (FM) (ref. 961 180 (961 185)) y MVS 1 4 8 TT (ref. 900 849)	≤ 2,5 kV

Artikel 961200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

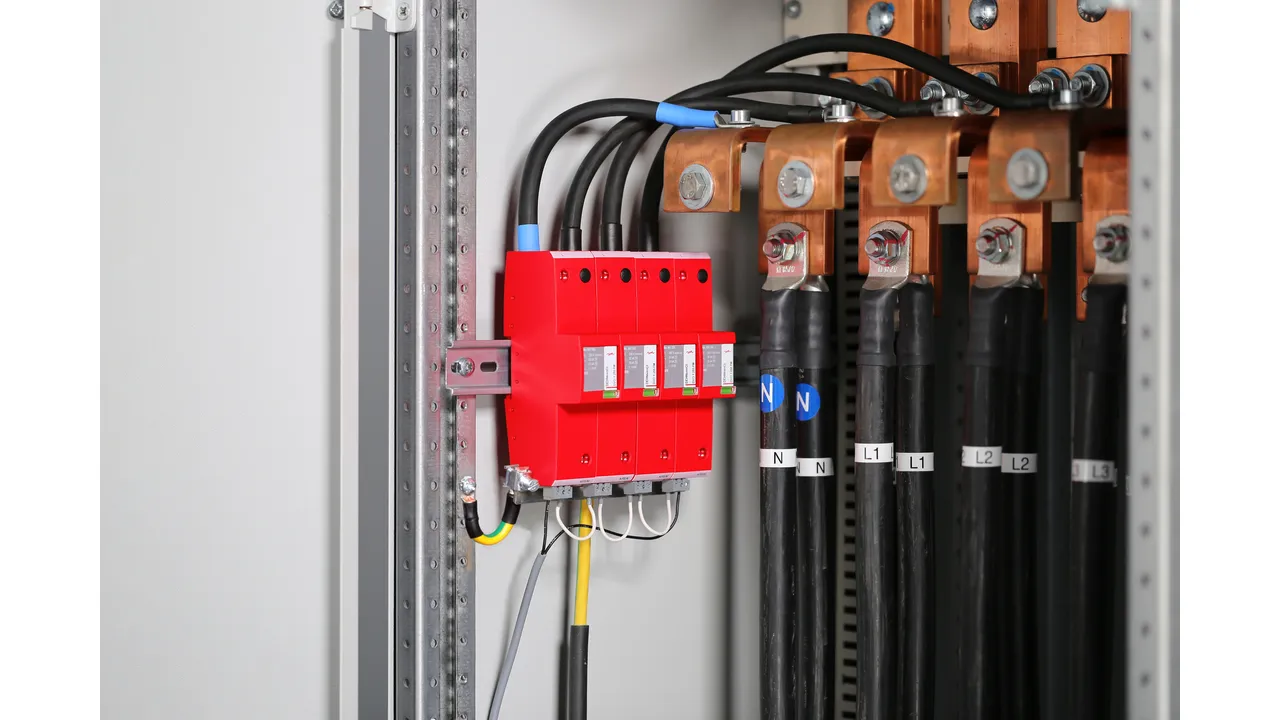

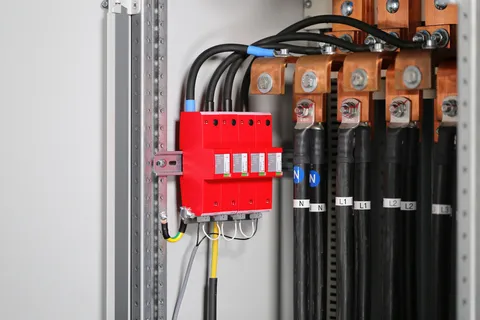

Art.-Nr. 961205 DVCI 1 255 FM

GTIN 4013364145115, Zolltarifnr. (EU): 85363090, Bruttogewicht: 480.80 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador combinado DEHNvenCI 255 FM
Descargador combinado unipolar con fusible
integrado, ancho de 2 módulos
con contacto de señalización remota
Descargador de tipo 1 + tipo 2 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
para la limitación de la corriente consecutiva
Permite la protección de equipo final
Indicación de fallo y señalización a distancia del descargador y fusible integrado
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 25 kA
Capacidad de apagado de corriente consecutiva: hasta 100 kAef.
Coordinación energética según
UNE EN 62305-4
Descargador de la familia Red/Line y directo para el equipo final

Producto DEHN
Tipo: DVCI 1 255 FM
art. no.: 961205
o equivalente

Zertifikate

Integrierte Vorsicherung

Wellenbrecher-Funktion

Technische Daten

DPS según norma EN 61643-11 / IEC 61643-1/-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	255 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	25 kA
Nivel de protección (U_P )	≤ 1.5 kV
Fusible previo	Fusible previo integrado
Certificaciones	KEMA
Contacto FM	conmutado
Datos técnicos adicionales:	Aplicación en instalaciones con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)
– Corriente de cortocircuito max. anticipada	100 kA_eff(220 kA_pico)

DPS según norma EN 61643-11 / IEC 61643-1/-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final	Tipo 1 + Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V
Máxima tensión permisible de servicio AC (U_C )	255 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	25 kA
Energía específica (W/R)	156.25 kJ/Ω
Corriente nominal de descarga (8/20 µs) (I_n )	25 kA
Nivel de protección (U_P )	≤ 1.5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación/Selectividad corriente consecutiva	sin disparo de fusible de 20 A gG hasta 50 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo	Fusible previo integrado
Poder de corte de la protección interna de Back-Up	100 kA
Tensión (TOV) (U_T )	440 V / 5 s
Características TOV	resistencia
Márgen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación local de estado de funcionamiento	verde / rojo
Número de Puertos	1
Sección de conexión (L, N/PE(N)) (min.)	10 mm² rígido/flexible
Sección de conexión (L, N/PE(N)) (max.)	50 mm² rígido/35 mm² flexible
Montaje sobre	carril de sujección 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	instalación interior
Grado de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA
Contacto FM	conmutado
Potencia de conmutación en AC	250 V/0.5 A
Potencia de conmutación en DC	250 V/0.1 A; 125 V/0.2 A; 75 V/0.5 A
Sección de conexión para las bornas FM	max. 1.5 mm² rígido / flexible
Datos técnicos adicionales:	Aplicación en instalaciones con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)
– Corriente de cortocircuito max. anticipada	100 kA_eff(220 kA_pico)
– Limitación / extinción de corriente consecutiva principal	hasta 100 kA_eff(220 kA_pico)
– Nivel de protección [L-PE] (U_P) en circuito 3+1 con DGPM 1 255 (FM) (ref. 961 180 (961 185)) y MVS 1 4 8 TT (ref. 900 849)	≤ 2,5 kV
