Elementos de conexión para el cable HVI long

Elemento de conexión para cable HVI long

1 Produkt

Art.-Nr. 819650 AE BO10 KF HVI 75 V2A

GTIN 4013364534377, Zolltarifnr. (EU): 85359000, Bruttogewicht: 193.30 g, VPE: 10.00 unidad(es)

Abbildungen

Weitere Information

Elemento de conexión para cable HVI long INOX
Elemento de conexión para cable HVI long para sellado
del cable HVI long por ambos lados,
al realizar las conexiones del conductor
Por ejemplo, a la placa de conexión del mástil captador
o a otras partes de la protección externa contra rayos.
Incluye tubo termorretráctil
Material : INOX
Conexión: Perno Ø10 mm, L 50 mm

Producto DEHN
Tipo: AE BO10 KF HVI 75 V2A
art. no.: 819650
o equivalente



Technische Daten

Material INOX
Conexión Perno Ø10 mm, L 50 mm
Diámetro Ø del elemento de conexión 23 mm

Artikel 819650 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819650 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Kit de conexión de cable HVI long para tendido interior en el tubo

1 Produkt

Art.-Nr. 819655 HVI LO ASS RIV KF V2A

GTIN 4013364534384, Zolltarifnr. (EU): 85359000, Bruttogewicht: 401.50 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Kit de conexión de cable HVI long D 21 mm para tendido interior en el tubo INOX
Elementos de conexión para sellado del cable HVI long en ambos extremos
Material : INOX
Conexión: Perno Ø10 mm, L 50 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI LO ASS RIV KF V2A
art. no.: 819655
o equivalente



Technische Daten

Material INOX
Conexión Perno Ø10 mm, L 50 mm
Diámetro Ø del elemento de conexión 23 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819655 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819655 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Elementos de conexión aislados para el cable HVI long

3 Produkte

Art.-Nr. 819173 AE ISO BO10 KF HVI 75 V2A

GTIN 4013364530027, Zolltarifnr. (EU): 85359000, Bruttogewicht: 233.63 g, VPE: 5.00 unidad(es)

Abbildungen

Weitere Information

Elemento de conexión aislante para cable HVI (en el lado de tierra)
Elemento de conexión aislante
como pieza de cabeza del
cable HVI en el lado de tierra,
con tubo termorretráctil.
para pruebas de aislamiento
del cable HVI
Material : INOX / plástico
Conexión: Perno Ø10 mm, L 50 mm Con rosca M12 con arandela abierta

Producto DEHN
Tipo: AE ISO BO10 KF HVI 75 V2A
art. no.: 819173
o equivalente



Technische Daten

Material INOX / plástico
Conexión Perno Ø10 mm, L 50 mm Con rosca M12 con arandela abierta

Artikel 819173 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819173 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819174 AE ISO RIV KF HVI 75 V2A

GTIN 4013364530034, Zolltarifnr. (EU): 85359000, Bruttogewicht: 231.90 g, VPE: 5.00 unidad(es)

Abbildungen

Weitere Information

Elemento de conexión aislante para cable HVI (tendido interior en el tubo)
Elemento de conexión aislante
como pieza de cabeza del
cable HVI cuando se realiza el tendido interior en el tubo;
incluye tubo termorretráctil
para pruebas de aislamiento
del cable HVI
Material : INOX / plástico
Conexión: Cabeza de seta especial

Producto DEHN
Tipo: AE ISO RIV KF HVI 75 V2A
art. no.: 819174
o equivalente



Technische Daten

Material INOX / plástico
Conexión Cabeza de seta especial

Artikel 819174 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819174 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819175 AE ISO RAV KF HVI 75 V2A

GTIN 4013364530041, Zolltarifnr. (EU): 85359000, Bruttogewicht: 233.50 g, VPE: 5.00 unidad(es)

Abbildungen

Weitere Information

Elemento de conexión aislante para cable HVI (tendido al exterior del tubo)
Elemento de conexión aislante
como pieza de cabeza del
cable HVI cuando se realiza el tendido al exterior del tubo;
incluye tubo termorretráctil
para pruebas de aislamiento
del cable HVI
Material : INOX / plástico
Conexión: Perno Ø10 mm, L 50 mm Con rosca M12 con arandela abierta

Producto DEHN
Tipo: AE ISO RAV KF HVI 75 V2A
art. no.: 819175
o equivalente



Technische Daten

Material INOX / plástico
Conexión Perno Ø10 mm, L 50 mm Con rosca M12 con arandela abierta

Artikel 819175 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819175 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Elemento de conexión PA con compensación de potencial para el cable HVI long

Para controlar el campo eléctrico del cable HVI long en el terminal.
Superficie de contacto especial ranurada para el contacto eléctrico del revestimiento semiconductor.

1 Produkt

Art.-Nr. 410229 PAE 20 23 AB11 V2A

GTIN 4013364107731, Zolltarifnr. (EU): 85359000, Bruttogewicht: 72.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 410229.stp

      Sie müssen angemeldet sein um 410229.stp herunterzuladen.

      Login
    • 410229.igs

      Sie müssen angemeldet sein um 410229.igs herunterzuladen.

      Login
    • 410229.jt

      Sie müssen angemeldet sein um 410229.jt herunterzuladen.

      Login
    • 410229.dwg

      Sie müssen angemeldet sein um 410229.dwg herunterzuladen.

      Login
    • 410229m_D.dxf

      Sie müssen angemeldet sein um 410229m_D.dxf herunterzuladen.

      Login
Elemento de conexión PA con compensación
de potencial para el cable HVI long INOX
Elemento de conexión PA con compensación
de potencial para el cable HVI long
para descargar el campo eléctrico del cable HVI
en el terminal.
Superficie de contacto especialmente ranurada para
el contacto eléctrico del revestimiento semiconductor.
Material : INOX
Margen de apriete Ø: 20 mm
Taladro de conexión Ø: 11 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: PAE 20 23 AB11 V2A
art. no.: 410229
o equivalente

Zertifikate



Technische Daten

Material INOX
Margen de apriete Ø 20 mm
Taladro de conexión Ø 11 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 410229 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410229 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Borna de punto de medición

Puntos de medición para la comprobación del HVI.

1 Produkt

Art.-Nr. 819649 MPK 18 V2A

GTIN 4013364512498, Zolltarifnr. (EU): 85389099, Bruttogewicht: 41.80 g, VPE: 5.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 819649.stp

      Sie müssen angemeldet sein um 819649.stp herunterzuladen.

      Login
    • 819649.igs

      Sie müssen angemeldet sein um 819649.igs herunterzuladen.

      Login
    • 819649.jt

      Sie müssen angemeldet sein um 819649.jt herunterzuladen.

      Login
    • 819649.dwg

      Sie müssen angemeldet sein um 819649.dwg herunterzuladen.

      Login
    • 819649m_D.dxf

      Sie müssen angemeldet sein um 819649m_D.dxf herunterzuladen.

      Login
Borna de punto de medición para pruebas de aislamiento
Borna de punto de medición para
instalación permanente
para la conexión de un
equipo de medida para la
prueba de aislamiento de
cables HVI light plus
y cables HVI
Material : INOX
Margen de apriete Ø: 18-20 mm

Producto DEHN
Tipo: MPK 18 V2A
art. no.: 819649
o equivalente



Technische Daten

Material INOX
Margen de apriete Ø 18-20 mm

Artikel 819649 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819649 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Kit de fijación para el cable HVI long de color negro/gris

Set de fijación para el montaje del cable HVI long a tubos autosoportados HVI long; consta de placa de conexión (cuatro orificios, con dos tuercas de bloqueo) y anillo de fijación con cuatro soportes de conductores ranurados (Ø20 mm) para conexión terminal (incluye dos bridas de cable con medias piezas de sujeción de plástico).

1 Produkt

Art.-Nr. 819294 BFS D61 4X20

GTIN 4013364152571, Zolltarifnr. (EU): 85389099, Bruttogewicht: 780.80 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 819294.stp

      Sie müssen angemeldet sein um 819294.stp herunterzuladen.

      Login
    • 819294.igs

      Sie müssen angemeldet sein um 819294.igs herunterzuladen.

      Login
    • 819294.jt

      Sie müssen angemeldet sein um 819294.jt herunterzuladen.

      Login
    • 819294.dwg

      Sie müssen angemeldet sein um 819294.dwg herunterzuladen.

      Login
    • 819294m_D.dxf

      Sie müssen angemeldet sein um 819294m_D.dxf herunterzuladen.

      Login

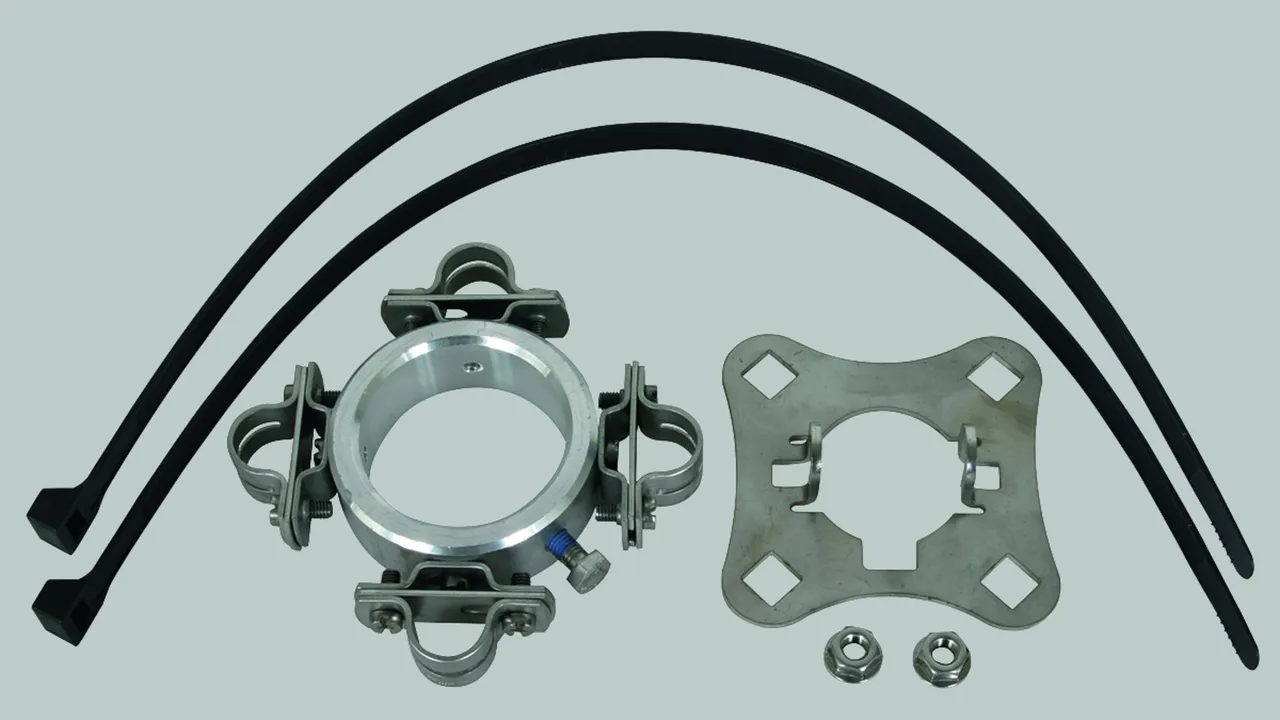

Kit de fijación para el cable HVI long Leitung D 20mm INOX/Al
Kit de fijación para montar el cable
HVI long al tubo de soporte D 50 mm
compuesto por placa de conexión
(cuádruple, incl. dos tuercas de bloqueo)
y anillo de fijación con cuatro soportes de conductores
ranurados para el terminal (incl. dos bridas de cable)
Material : INOX / Al
Conexión de la placa: orificios cuadrados 13 mm
Soporte de conductores: 4 x 20 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: BFS D61 4X20
art. no.: 819294
o equivalente

Zertifikate



Technische Daten

Material INOX / Al
Conexión de la placa orificios cuadrados 13 mm
Soporte de conductores 4 x 20 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819294 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819294 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Placa de conexión

Placa de conexión (con cuatro orificios, incluye dos tuercas de bloqueo) para el montaje del cable HVI long en el tubo autosoportado D 50 mm (por ej., ref. 105 330, 105 331, 105 332, 105 333).

1 Produkt

Art.-Nr. 819288 AP SR D50 4AE HVI V2A

GTIN 4013364236479, Zolltarifnr. (EU): 85389099, Bruttogewicht: 176.00 g, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 819288.stp

      Sie müssen angemeldet sein um 819288.stp herunterzuladen.

      Login
    • 819288.igs

      Sie müssen angemeldet sein um 819288.igs herunterzuladen.

      Login
    • 819288.jt

      Sie müssen angemeldet sein um 819288.jt herunterzuladen.

      Login
    • 819288.dwg

      Sie müssen angemeldet sein um 819288.dwg herunterzuladen.

      Login
    • 819288m_D.dxf

      Sie müssen angemeldet sein um 819288m_D.dxf herunterzuladen.

      Login
Placa de conexión INOX
Placa de conexión (cuádruple, incl. dos tuercas de bloqueo)
para el montaje del cable HVI long en el tubo de soporte
D 50 mm (por ej. Art.-Nr. 105 330, 105 331, 105 332, 105 333).
Material : INOX
Conexión de la placa: orificios cuadrados 13
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: AP SR D50 4AE HVI V2A
art. no.: 819288
o equivalente

Zertifikate



Technische Daten

Material INOX
Conexión de la placa orificios cuadrados 13
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819288 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819288 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Arandela de tubo autosoportado para la reducción de ruido

1 Produkt

Art.-Nr. 819235 SCHIRM HVI SCH RED

GTIN 4013364477216, Zolltarifnr. (EU): 85389099, Bruttogewicht: 109.60 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Arandela de tubo autosoportado para la reducción de ruido
para cable HVI long integrado
Ø20 mm y Ø23 mm en el tubo autosoportado
Material : Plástico
Utilizable para: HVI long negro y HVI long gris
diámetro Ø del cable: 20 / 23 mm

Producto DEHN
Tipo: SCHIRM HVI SCH RED
art. no.: 819235
o equivalente

Zertifikate



Technische Daten

Material Plástico
Utilizable para HVI long negro y HVI long gris
diámetro Ø del cable 20 / 23 mm
