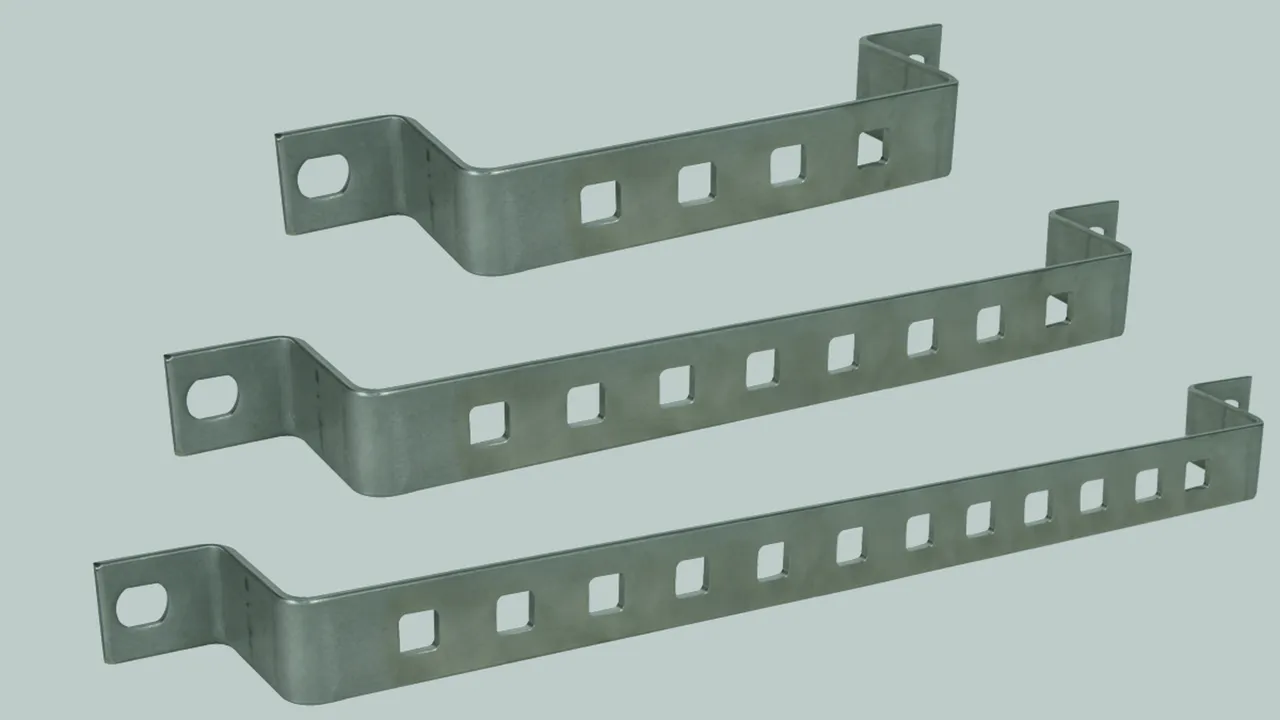

Barras de toma de tierra de una fila

Barras de toma de tierra para atornillar en construcciones de acero, distancia de los taladros 35 mm.

Posibilidades de conexión:
– pletina con taladro: con tornillo avellanado M10 (con protección contra torsión), tuercas y arandela elástica
– conductor redondo: con conector KS por ej. Art. Nº 301 000 / 301 019 o con caballete de sujeción por ej. Art. Nº 390 150

1 x 4 conexiones

1 Produkt

Art.-Nr. 472309 ES 4AP 11X11 V2A

GTIN 4013364157170, Zolltarifnr. (EU): 85369010, Bruttogewicht: 235.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 472309.stp

      Sie müssen angemeldet sein um 472309.stp herunterzuladen.

      Login
    • 472309.igs

      Sie müssen angemeldet sein um 472309.igs herunterzuladen.

      Login
    • 472309.jt

      Sie müssen angemeldet sein um 472309.jt herunterzuladen.

      Login
    • 472309.dwg

      Sie müssen angemeldet sein um 472309.dwg herunterzuladen.

      Login
    • 472309m_D.dxf

      Sie müssen angemeldet sein um 472309m_D.dxf herunterzuladen.

      Login

Material: INOX
Sección: 105 mm2
Taladros de conexión: 11 x 11 mm
Dimensiones: 232 x 30 x 3,5 mm
Fijación: [2x] 12 x 15 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ES 4AP 11X11 V2A
art. no.: 472309
o equivalente

Zertifikate



Technische Daten

Material INOX
Sección 105 mm2
Taladros de conexión 11 x 11 mm
Dimensiones (l x a x p1) 232 x 30 x 3,5 mm
Fijación [2x] 12 x 15 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 472309 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 472309 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

1 x 6 conexiones

1 Produkt

Art.-Nr. 472319 ES 6AP 11X11 V2A

GTIN 4013364157187, Zolltarifnr. (EU): 85369010, Bruttogewicht: 278.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 472319.stp

      Sie müssen angemeldet sein um 472319.stp herunterzuladen.

      Login
    • 472319.igs

      Sie müssen angemeldet sein um 472319.igs herunterzuladen.

      Login
    • 472319.jt

      Sie müssen angemeldet sein um 472319.jt herunterzuladen.

      Login
    • 472319.dwg

      Sie müssen angemeldet sein um 472319.dwg herunterzuladen.

      Login
    • 472319m_D.dxf

      Sie müssen angemeldet sein um 472319m_D.dxf herunterzuladen.

      Login

Material: INOX
Sección: 105 mm2
Taladros de conexión: 11 x 11 mm
Dimensiones: 292 x 30 x 3,5 mm
Fijación: [2x] 12 x 15 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ES 6AP 11X11 V2A
art. no.: 472319
o equivalente

Zertifikate



Technische Daten

Material INOX
Sección 105 mm2
Taladros de conexión 11 x 11 mm
Dimensiones (l x a x p1) 292 x 30 x 3,5 mm
Fijación [2x] 12 x 15 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 472319 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 472319 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

1 x 8 conexiones

1 Produkt

Art.-Nr. 472329 ES 8AP 11X11 V2A

GTIN 4013364157194, Zolltarifnr. (EU): 85369010, Bruttogewicht: 319.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 472329.stp

      Sie müssen angemeldet sein um 472329.stp herunterzuladen.

      Login
    • 472329.igs

      Sie müssen angemeldet sein um 472329.igs herunterzuladen.

      Login
    • 472329.jt

      Sie müssen angemeldet sein um 472329.jt herunterzuladen.

      Login
    • 472329.dwg

      Sie müssen angemeldet sein um 472329.dwg herunterzuladen.

      Login
    • 472329m_D.dxf

      Sie müssen angemeldet sein um 472329m_D.dxf herunterzuladen.

      Login

Material: INOX
Sección: 105 mm2
Taladros de conexión: 11 x 11 mm
Dimensiones: 352 x 30 x 3,5 mm
Fijación: [2x] 12 x 15 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ES 8AP 11X11 V2A
art. no.: 472329
o equivalente

Zertifikate



Technische Daten

Material INOX
Sección 105 mm2
Taladros de conexión 11 x 11 mm
Dimensiones (l x a x p1) 352 x 30 x 3,5 mm
Fijación [2x] 12 x 15 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 472329 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 472329 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

1 x 10 conexiones

1 Produkt

Art.-Nr. 472339 ES 10AP 11X11 V2A

GTIN 4013364157200, Zolltarifnr. (EU): 85369010, Bruttogewicht: 363.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 472339.stp

      Sie müssen angemeldet sein um 472339.stp herunterzuladen.

      Login
    • 472339.igs

      Sie müssen angemeldet sein um 472339.igs herunterzuladen.

      Login
    • 472339.jt

      Sie müssen angemeldet sein um 472339.jt herunterzuladen.

      Login
    • 472339.dwg

      Sie müssen angemeldet sein um 472339.dwg herunterzuladen.

      Login
    • 472339m_D.dxf

      Sie müssen angemeldet sein um 472339m_D.dxf herunterzuladen.

      Login

Material: INOX
Sección: 105 mm2
Taladros de conexión: 11 x 11 mm
Dimensiones: 412 x 30 x 3,5 mm
Fijación: [2x] 12 x 15 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ES 10AP 11X11 V2A
art. no.: 472339
o equivalente

Zertifikate



Technische Daten

Material INOX
Sección 105 mm2
Taladros de conexión 11 x 11 mm
Dimensiones (l x a x p1) 412 x 30 x 3,5 mm
Fijación [2x] 12 x 15 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 472339 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 472339 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

1 x 12 conexiones

1 Produkt

Art.-Nr. 472349 ES 12AP 11X11 V2A

GTIN 4013364157217, Zolltarifnr. (EU): 85369010, Bruttogewicht: 403.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 472349.stp

      Sie müssen angemeldet sein um 472349.stp herunterzuladen.

      Login
    • 472349.igs

      Sie müssen angemeldet sein um 472349.igs herunterzuladen.

      Login
    • 472349.jt

      Sie müssen angemeldet sein um 472349.jt herunterzuladen.

      Login
    • 472349.dwg

      Sie müssen angemeldet sein um 472349.dwg herunterzuladen.

      Login
    • 472349m_D.dxf

      Sie müssen angemeldet sein um 472349m_D.dxf herunterzuladen.

      Login

Material: INOX
Sección: 105 mm2
Taladros de conexión: 11 x 11 mm
Dimensiones: 472 x 30 x 3,5 mm
Fijación: [2x] 12 x 15 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ES 12AP 11X11 V2A
art. no.: 472349
o equivalente

Zertifikate



Technische Daten

Material INOX
Sección 105 mm2
Taladros de conexión 11 x 11 mm
Dimensiones (l x a x p1) 472 x 30 x 3,5 mm
Fijación [2x] 12 x 15 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.
