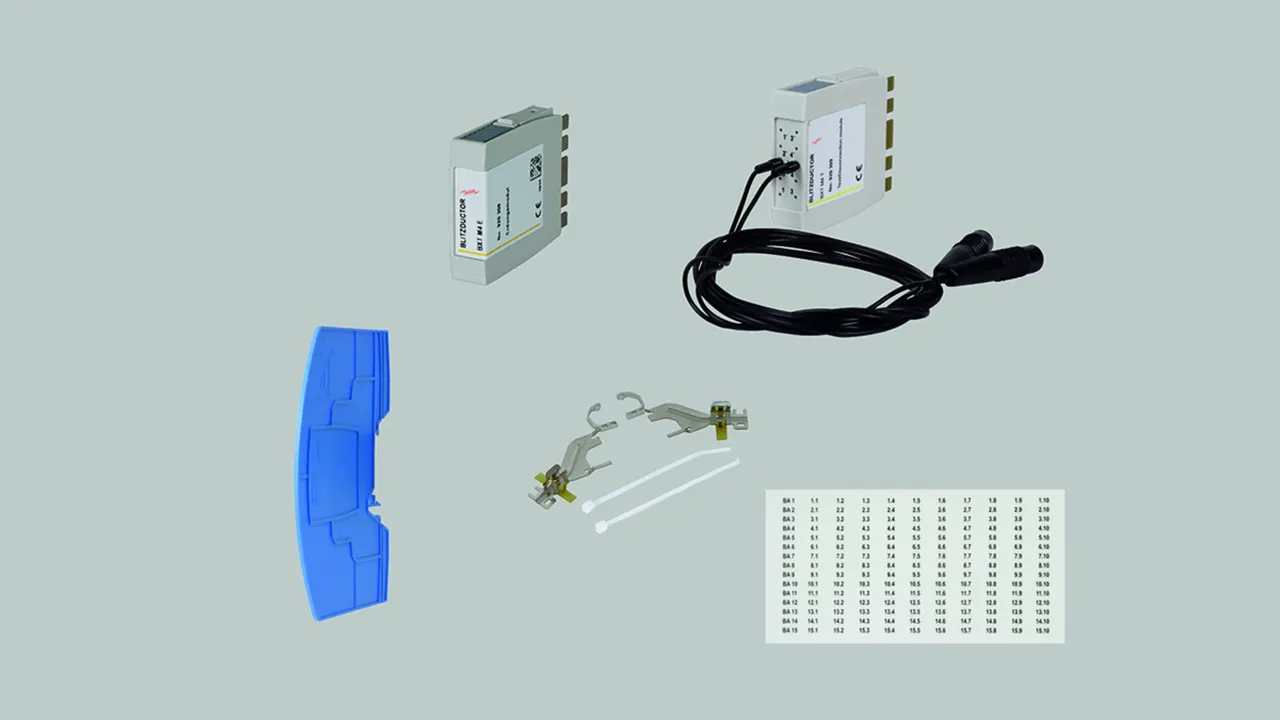

Accesorios para BLITZDUCTOR SP/XT/XTU
:quality(98)/www.elvatec.ch/store/f/56168505/HDVORSCHAU/920308_Kat_16-9.jpg)
:quality(98)/www.elvatec.ch/store/f/56168505/HDVORSCHAU/920308_Kat_16-9.jpg)
Art.-Nr. 920308 BXT M4 E
GTIN 4013364109209, Zolltarifnr. (EU): 85369010, Bruttogewicht: 29.00 g, VPE: 1.00 unidad(es)
Vorgänger:quality(98)/www.elvatec.ch/store/f/56168520/HDVORSCHAU/920308.jpg)
:quality(98)/www.elvatec.ch/store/f/56168520/HDVORSCHAU/920308.jpg)
:quality(98)/www.elvatec.ch/store/f/56168521/HDVORSCHAU/920308p_ES.jpg)
:quality(98)/www.elvatec.ch/store/f/56168521/HDVORSCHAU/920308p_ES.jpg)
:quality(98)/www.elvatec.ch/store/f/56168522/HDVORSCHAU/920310m_E.jpg)
:quality(98)/www.elvatec.ch/store/f/56168522/HDVORSCHAU/920310m_E.jpg)
Technische Daten
| D1 Corriente de impulso de rayo total (10/350 µs) (Iimp ) | 10 kA |
| Enchufable en | base |
Módulo de prueba/separación
En módulo de prueba/separación interrumpe los cables conectados a la base del BLITZDUCTOR SP/XT/XTU y los lleva a un casquillo de prueba en la parte frontal del módulo. De este modo resulta posible efectuar mediciones en la instalación sin necesidad de desconectar los conductores de la base.
1 Produkt
Art.-Nr. 920309 BXT M4 T
GTIN 4013364109193, Zolltarifnr. (EU): 85369010, Bruttogewicht: 24.60 g, VPE: 1.00 unidad(es)
Vorgänger:quality(98)/www.elvatec.ch/store/f/56168534/HDVORSCHAU/920309.jpg)
:quality(98)/www.elvatec.ch/store/f/56168534/HDVORSCHAU/920309.jpg)
:quality(98)/www.elvatec.ch/store/f/56168535/HDVORSCHAU/920309p.jpg)
:quality(98)/www.elvatec.ch/store/f/56168535/HDVORSCHAU/920309p.jpg)
:quality(98)/www.elvatec.ch/store/f/56168536/HDVORSCHAU/920310m_E.jpg)
:quality(98)/www.elvatec.ch/store/f/56168536/HDVORSCHAU/920310m_E.jpg)
Technische Daten
| Máx. tensión permisible de servicio DC (UC ) | 180 V |
| Corriente nominal a 80 °C (IL ) | 1.0 A |
| Resistencia | 0.1 Ω |
| Enchufable en | base |
| Conectores de prueba | dorados, 1 mm |
| Accesorios | 2 cables de medida (1 m), bolsa de protección |
Art.-Nr. 920398 BS BA1 BA15 BXT
GTIN 4013364126572, Zolltarifnr. (EU): 39199080, Bruttogewicht: 5.60 g/PAK, VPE: 1.00 PAK
Abbildungen
:quality(98)/www.elvatec.ch/store/f/56168540/HDVORSCHAU/920398.jpg)
:quality(98)/www.elvatec.ch/store/f/56168540/HDVORSCHAU/920398.jpg)
:quality(98)/www.elvatec.ch/store/f/56168541/HDVORSCHAU/920398a1.jpg)
:quality(98)/www.elvatec.ch/store/f/56168541/HDVORSCHAU/920398a1.jpg)
Technische Daten
| Dimensiones (an x al) | 13 x 7 mm |
Bornas de contacto EMC
Dos terminales de conexión para el lado protegido y desprotegido de un BLITZDUCTOR SP/XT/XTU para un apantallamiento duradero y de baja impedancia del cable de señal apantallado. Con tapón aislante para la puesta a tierra indirecta del apantallamiento (solo BXT), con bridas de cable y banda aislante. Utilizable para los tipos BXT(U) ML2 ...S ... / BSP M2 ... (solo tratamiento directo de la pantalla).
1 Produkt
Art.-Nr. 920395 SAK BXT LR
GTIN 4013364118157, Zolltarifnr. (EU): 85369095, Bruttogewicht: 12.00 g/PAK, VPE: 1.00 PAK
Vorgänger:quality(98)/www.elvatec.ch/store/f/56168555/HDVORSCHAU/920395.jpg)
:quality(98)/www.elvatec.ch/store/f/56168555/HDVORSCHAU/920395.jpg)
:quality(98)/www.elvatec.ch/store/f/56168556/HDVORSCHAU/920395a2.jpg)
:quality(98)/www.elvatec.ch/store/f/56168556/HDVORSCHAU/920395a2.jpg)
:quality(98)/www.elvatec.ch/store/f/56168557/HDVORSCHAU/920395m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/56168557/HDVORSCHAU/920395m_D.jpg)
Technische Daten
| D1 Corriente de impulso de rayo (10/350 µs) | 5 kA |
| Enchufable en | bornas de conexión de BXT BAS / BSP BAS 4 |
| Accesorios | tapón aislante, brida de cable, banda aislante |
Separador
Durante el uso de los equipos de protección contra sobretensiones BLITZDUCTOR XT Ex (i) en circuitos eléctricos con seguridad intrínseca, se deben respetar las condiciones de montaje específicas.
Así, según la norma EN 60079-11; 2007 (VDE 0170-7), entre los circuitos eléctricos con seguridad intrínseca y sin ella (elementos de conexión como bornes de conexión), se debe mantener una distancia mínima (medida de hilo) de ≥ 50 mm.
SI se utilizan separadores Ex i de tipo TW DRC MCM EX, esta medida de hilo se cumple concatenando directamente los equipos.
Utilizable sobre todo en conexión con el DRC MCM XT para la monitorización de estado de módulos BXT. (1 paquete = 2 unidades)
1 Produkt
Art.-Nr. 910697 TW DRC MCM EX
GTIN 4013364123717, Zolltarifnr. (EU): 39269097, Bruttogewicht: 31.00 g/PAK, VPE: 1.00 PAK
