Art.-Nr. 961140 DBM 1 440

GTIN 4013364116269, Zolltarifnr. (EU): 85363090, Bruttogewicht: 592.00 g, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Descargador de corrientes de rayo coordinado DEHNbloc Maxi 1 440
Descargador unipolar de corrientes de rayo coordinado, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
Tecnología de vía de chispas RADAX Flow
para la limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 440 V ac
Nivel de protección: <= 2,5 kV
Corriente de choque
de rayo (10/350): 35 kA
Capacidad de apagado
de corrientes consecutivas: hasta 100 kAeff.
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DBM 1 440
art. no.: 961140
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio AC (U_C )	440 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	35 kA
Nivel de protección (U_P )	≤ 2,5 kV
Fusible previo máx. (L) hasta I_K = 50 kA_eff (t_A ≤ 0,2 s)	500 A gG
Fusible previo máx. (L) hasta I_K = 50 kA_eff (t_A ≤ 5 s)	250 A gG
Certificaciones	UL, CSA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Tensión nominal AC (U_N )	400 V
Máxima tensión permisible de servicio AC (U_C )	440 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	35 kA
Energía específica (W/R)	306,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) (I_n )	35 kA
Nivel de protección (U_P )	≤ 2,5 kV
Capacidad de apagado corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente consecutiva/Selectividad	sin disparo de fusible 32 A gG hasta 50 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máx. (L) hasta I_K = 50 kA_eff (t_A ≤ 0,2 s)	500 A gG
Fusible previo máx. (L) hasta I_K = 50 kA_eff (t_A ≤ 5 s)	250 A gG
Fusible previo máx. (L-L´)	125 A gG
Tensión TOV (U_T) – Características	760 V / 120 min. – soportado
Temperatura de servicio (conexión paralelo) (T_UP )	-40 °C ... +80 °C
Temperatura de servicio (conexión serie) (T_US )	-40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, L´, N/PEN) (mín.)	10 mm² rígido / flexible
Sección de conexión (L, N/PEN) (máx.)	50 mm² rígido / 35 mm² flexible
Sección de conexión (L') (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	UL, CSA
Datos técnicos adicionales:	Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff(probado por VDE)
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff(220 kA_pico)
– Fusible previo máx. (L) hasta I_K = 100 kA_eff (t_A ≤ 0.2 s)	500 A gG
– Fusible previo máx. (L) hasta I_K = 100 kA_eff (t_A ≤ 5 s)	250 A gG

Artikel 961140 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961140 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 961145 DBM 1 440 FM

GTIN 4013364116276, Zolltarifnr. (EU): 85363090, Bruttogewicht: 601.60 g, VPE: 1.00 unidad(es)

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

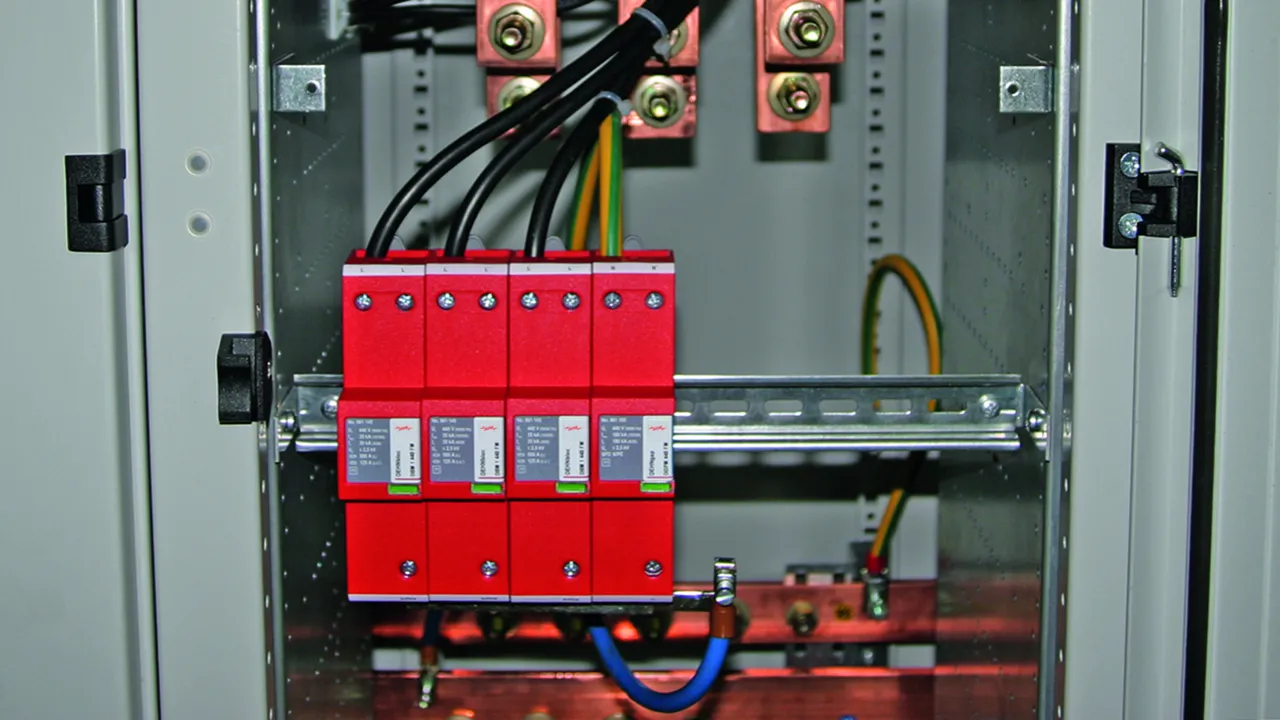

Descargador de corrientes de rayo coordinado DEHNbloc Maxi 1 440 FM
Descargador unipolar de corrientes de rayo coordinado, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
con contacto de señalización a distancia
Tecnología de vía de chispas RADAX Flow
para la limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 440 V ac
Nivel de protección: <= 2,5 kV
Corriente de choque
de rayo (10/350): 35 kA
Capacidad de apagado
de corrientes consecutivas: hasta 100 kAeff.
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DBM 1 440 FM
art. no.: 961145
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio AC (U_C )	440 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	35 kA
Nivel de protección (U_P )	≤ 2,5 kV
Fusible previo máx. (L) hasta I_K = 50 kA_eff (t_A ≤ 0,2 s)	500 A gG
Fusible previo máx. (L) hasta I_K = 50 kA_eff (t_A ≤ 5 s)	250 A gG
Certificaciones	UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Tensión nominal AC (U_N )	400 V
Máxima tensión permisible de servicio AC (U_C )	440 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	35 kA
Energía específica (W/R)	306,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) (I_n )	35 kA
Nivel de protección (U_P )	≤ 2,5 kV
Capacidad de apagado corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente consecutiva/Selectividad	sin disparo de fusible 32 A gG hasta 50 kAeff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máx. (L) hasta I_K = 50 kA_eff (t_A ≤ 0,2 s)	500 A gG
Fusible previo máx. (L) hasta I_K = 50 kA_eff (t_A ≤ 5 s)	250 A gG
Fusible previo máx. (L-L´)	125 A gG
Tensión TOV (U_T) – Características	760 V / 120 min. – soportado
Temperatura de servicio (conexión paralelo) (T_UP )	-40 °C ... +80 °C
Temperatura de servicio (conexión serie) (T_US )	-40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, L´, N/PEN) (mín.)	10 mm² rígido / flexible
Sección de conexión (L, N/PEN) (máx.)	50 mm² rígido / 35 mm² flexible
Sección de conexión (L') (máx.)	35 mm²rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máx. (L) hasta I_K = 100 kA_eff (t_A ≤ 0.2 s)	500 A gG
– Fusible previo máx. (L) hasta I_K = 100 kA_eff (t_A ≤ 5 s)	250 A gG

Artikel 961145 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961145 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 961175 DBM 1 760 FM

GTIN 4013364116283, Zolltarifnr. (EU): 85363090, Bruttogewicht: 589.80 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Descargador de corrientes de rayo coordinado DEHNbloc Maxi 1 760 FM
Descargador unipolar de corrientes de rayo coordinado, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
Tecnología de vía de chispas RADAX Flow
para la limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 760 V ac
Nivel de protección: <= 4 kV
Corriente de choque
de rayo (10/350): 25 kA
Capacidad de apagado
de corrientes consecutivas: hasta 25 kAeff.
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DBM 1 760 FM
art. no.: 961175
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio AC (U_C )	760 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Fusible previo máx. (L) hasta I_K = 25 kA_eff (t_A ≤ 5 s)	250 A gG
Certificaciones	UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Tensión nominal AC (U_N )	690 V
Máxima tensión permisible de servicio AC (U_C )	760 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	25 kA
Energía específica (W/R)	156,25kJ/Ω
Corriente nominal de descarga (8/20 µs) (I_n )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Capacidad de apagado corriente consecutiva AC (I_fi )	25 kA_eff
Limitación de la corriente consecutiva/Selectividad	sin disparo de fusible 32 A gG hasta 50 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máx. (L) hasta I_K = 25 kA_eff (t_A ≤ 5 s)	250 A gG
Fusible previo máx. (L) para I_K > 25 kA_eff	100 A gG
Fusible previo máx. (L-L´)	125 A gG
Tensión TOV (U_T) – Características	1320 V / 120 min. – soportado
Temperatura de servicio (conexión paralelo) (T_UP )	-40 °C ... +80 °C
Temperatura de servicio (conexión serie) (T_US )	-40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L,L,9) (mín.)	10 mm² rígido / flexible
Sección de conexión (L, 9) (máx.)	50 mm² rigido / 35 mm² flexible
Sección de conexión (L') (máx.)	35 mm² rigido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	UL, CSA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

Artikel 961175 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961175 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 961148 DBM 1 440 SN1885 FM

GTIN 4013364475953, Zolltarifnr. (EU): 85363090, Bruttogewicht: 601.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

CAD-Daten

Producto DEHN
Tipo: DBM 1 440 SN1885 FM
art. no.: 961148
o equivalente

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio AC (U_C )	440 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	35 kA
Nivel de protección (U_P )	≤ 2,5 kV
Fusible previo máx. (L) hasta I_K = 50 kA_eff (t_A ≤ 0,2 s)	500 A gG
Fusible previo máx. (L) hasta I_K = 50 kA_eff (t_A ≤ 5 s)	250 A gG
Contactos FM / Forma de los contactos	contacto conmutado


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Tensión nominal AC (U_N )	400 V
Máxima tensión permisible de servicio AC (U_C )	440 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	35 kA
Energía específica (W/R)	306,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) (I_n )	35 kA
Nivel de protección (U_P )	≤ 2,5 kV
Capacidad de apagado corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente consecutiva/Selectividad	sin disparo de fusible 32 A gG hasta 50 kAeff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máx. (L) hasta I_K = 50 kA_eff (t_A ≤ 0,2 s)	500 A gG
Fusible previo máx. (L) hasta I_K = 50 kA_eff (t_A ≤ 5 s)	250 A gG
Fusible previo máx. (L-L´)	125 A gG
Tensión TOV (U_T) – Características	760 V / 120 min. – soportado
Temperatura de servicio (conexión paralelo) (T_UP )	-40 °C ... +80 °C
Temperatura de servicio (conexión serie) (T_US )	-40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, L´, N/PEN) (mín.)	10 mm² rígido / flexible
Sección de conexión (L, N/PEN) (máx.)	50 mm² rígido / 35 mm² flexible
Sección de conexión (L') (máx.)	35 mm²rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible
Sin respuesta en combinación con BCO ML2 MVG 230	hasta 1500 V CA
DBM 440 FM SN1885 en combinación con BCO ML2 MVG 230
Tensión de interferencias permanentes según Dir. 819.0804	250 V
Tensión soportada CA (según UNE EN 62561-3) o tensión de interferencias temporales según Dir. 819.0804	1500 V_ef
Aislamiento galvánico a tierra	Sí / sin corrientes de fuga
Resistencia de aislamiento	>1 GOhm @ 1000 V CC
Nivel de protección (@ I_n = 3 kA) (U_P )	3,25 kV

Artikel 961148 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961148 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ergebnisse für Produkte (0)

Ergebnisse für Inhalt (0)

DEHNbloc Maxi 440 / 760

Details

DEHNbloc Maxi 1 440 (FM)

Art.-Nr. 961140 DBM 1 440

Wellenbrecher-Funktion

Artikel 961140 wurde zum Merkzettel hinzugefügt.

Artikel 961140 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 961145 DBM 1 440 FM

Wellenbrecher-Funktion

Artikel 961145 wurde zum Merkzettel hinzugefügt.

Artikel 961145 wurde zum Warenkorb hinzugefügt.

DEHNbloc Maxi 1 760 FM

Art.-Nr. 961175 DBM 1 760 FM

Wellenbrecher-Funktion

Artikel 961175 wurde zum Merkzettel hinzugefügt.

Artikel 961175 wurde zum Warenkorb hinzugefügt.

DEHNbloc Maxi 1 440 SN1885 FM

Art.-Nr. 961148 DBM 1 440 SN1885 FM

Wellenbrecher-Funktion

Artikel 961148 wurde zum Merkzettel hinzugefügt.

Artikel 961148 wurde zum Warenkorb hinzugefügt.

DEHNbloc Maxi 440 / 760

Details

DEHNbloc Maxi 1 440 (FM)

Art.-Nr. 961140 DBM 1 440

Sie müssen angemeldet sein um 961140.stp herunterzuladen.

Sie müssen angemeldet sein um 961140.igs herunterzuladen.

Sie müssen angemeldet sein um 961140.jt herunterzuladen.

Sie müssen angemeldet sein um 961140.dwg herunterzuladen.

Sie müssen angemeldet sein um 961140m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961140.wspak herunterzuladen.

Sie müssen angemeldet sein um 961175_eplan.zip herunterzuladen.

Wellenbrecher-Funktion

Artikel 961140 wurde zum Merkzettel hinzugefügt.

Artikel 961140 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 961145 DBM 1 440 FM

Sie müssen angemeldet sein um 961145.stp herunterzuladen.

Sie müssen angemeldet sein um 961145.igs herunterzuladen.

Sie müssen angemeldet sein um 961145.jt herunterzuladen.

Sie müssen angemeldet sein um 961145.dwg herunterzuladen.

Sie müssen angemeldet sein um 961145m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961145.wspak herunterzuladen.

Sie müssen angemeldet sein um 961175_eplan.zip herunterzuladen.

Wellenbrecher-Funktion

Artikel 961145 wurde zum Merkzettel hinzugefügt.

Artikel 961145 wurde zum Warenkorb hinzugefügt.

DEHNbloc Maxi 1 760 FM

Art.-Nr. 961175 DBM 1 760 FM

Sie müssen angemeldet sein um 961145.stp herunterzuladen.

Sie müssen angemeldet sein um 961145.igs herunterzuladen.

Sie müssen angemeldet sein um 961145.jt herunterzuladen.

Sie müssen angemeldet sein um 961145.dwg herunterzuladen.

Sie müssen angemeldet sein um 961145m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961175.wspak herunterzuladen.

Sie müssen angemeldet sein um 961175_eplan.zip herunterzuladen.

Wellenbrecher-Funktion

Artikel 961175 wurde zum Merkzettel hinzugefügt.

Artikel 961175 wurde zum Warenkorb hinzugefügt.

DEHNbloc Maxi 1 440 SN1885 FM

Art.-Nr. 961148 DBM 1 440 SN1885 FM

Sie müssen angemeldet sein um 961145.stp herunterzuladen.

Sie müssen angemeldet sein um 961145.igs herunterzuladen.

Sie müssen angemeldet sein um 961145.jt herunterzuladen.

Sie müssen angemeldet sein um 961145.dwg herunterzuladen.

Sie müssen angemeldet sein um 961145m_E.dxf herunterzuladen.

Wellenbrecher-Funktion

Artikel 961148 wurde zum Merkzettel hinzugefügt.

Artikel 961148 wurde zum Warenkorb hinzugefügt.
