Soportes de conductores para tejados metálicos

Para sujeción de dispositivos captadores complementarios sobre tejados metálicos.
Con la utilización de dos soportes de conductores comprobados para el perfil de tejado correspondiente (bornas / caballete de sujeción) está garantizada la resistencia a corriente de rayo con 100 kA (10/350).

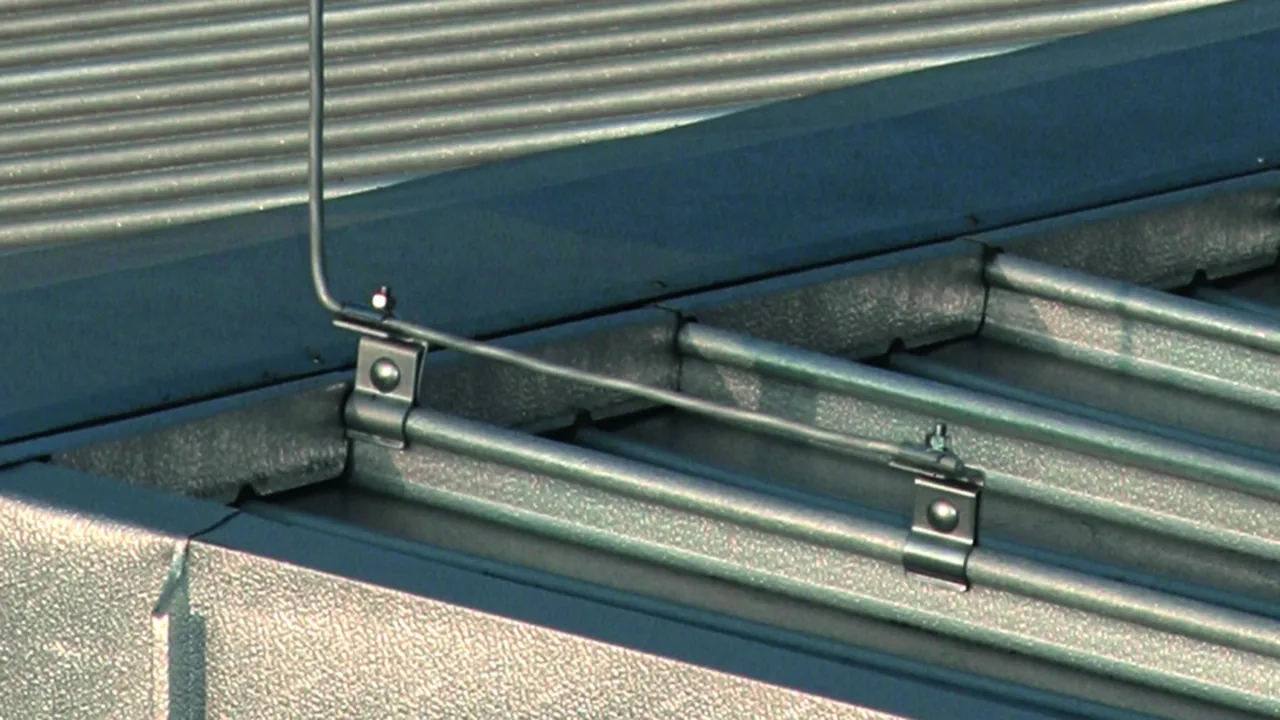

Para tejados con encaje vertical redondo, con caballete de sujeción

2 Produkte

Art.-Nr. 223010 DLH KB 6.10 RSF20.25 V2A

GTIN 4013364092778, Zolltarifnr. (EU): 85389099, Bruttogewicht: 186.30 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 223010.stp

      Sie müssen angemeldet sein um 223010.stp herunterzuladen.

      Login
    • 223010.igs

      Sie müssen angemeldet sein um 223010.igs herunterzuladen.

      Login
    • 223010.jt

      Sie müssen angemeldet sein um 223010.jt herunterzuladen.

      Login
    • 223010.dwg

      Sie müssen angemeldet sein um 223010.dwg herunterzuladen.

      Login
    • 223010m_D.dxf

      Sie müssen angemeldet sein um 223010m_D.dxf herunterzuladen.

      Login

Material del soporte de conductores para tejados: INOX
Margen de apriete: Ø20-25 mm
Modelo del soporte de conductores: caballete de sujeción
Material del soporte de conductores: INOX
Inserción del soporte de conductores Rd: 6-10 mm
Guiado del conductor: fijo
Norma: EN 62561-1

Producto DEHN
Tipo: DLH KB 6.10 RSF20.25 V2A
art. no.: 223010
o equivalente

Zertifikate



Technische Daten

Material del soporte de conductores para tejados INOX
Margen de apriete Ø20-25 mm
Material del soporte de conductores INOX
Inserción del soporte de conductores Rd 6-10 mm
Guiado del conductor fijo
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 223010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 223040 DLH KB 6.10 RSF20.25 AL

GTIN 4013364096752, Zolltarifnr. (EU): 85389099, Bruttogewicht: 102.30 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 223010.stp

      Sie müssen angemeldet sein um 223010.stp herunterzuladen.

      Login
    • 223010.igs

      Sie müssen angemeldet sein um 223010.igs herunterzuladen.

      Login
    • 223010.jt

      Sie müssen angemeldet sein um 223010.jt herunterzuladen.

      Login
    • 223010.dwg

      Sie müssen angemeldet sein um 223010.dwg herunterzuladen.

      Login
    • 223010m_D.dxf

      Sie müssen angemeldet sein um 223010m_D.dxf herunterzuladen.

      Login

Material del soporte de conductores para tejados: Al
Margen de apriete: Ø20-25 mm
Modelo del soporte de conductores: caballete de sujeción
Material del soporte de conductores: Al
Inserción del soporte de conductores Rd: 6-10 mm
Guiado del conductor: fijo
Norma: EN 62561-1

Producto DEHN
Tipo: DLH KB 6.10 RSF20.25 AL
art. no.: 223040
o equivalente

Zertifikate



Technische Daten

Material del soporte de conductores para tejados Al
Margen de apriete Ø20-25 mm
Material del soporte de conductores Al
Inserción del soporte de conductores Rd 6-10 mm
Guiado del conductor fijo
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 223040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Para tejados con encaje vertical redondo,con DEHNgrip

2 Produkte

Art.-Nr. 223011 DLH DG 8 RSF20.25 V2A

GTIN 4013364092785, Zolltarifnr. (EU): 85389099, Bruttogewicht: 170.02 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 223011.stp

      Sie müssen angemeldet sein um 223011.stp herunterzuladen.

      Login
    • 223011.igs

      Sie müssen angemeldet sein um 223011.igs herunterzuladen.

      Login
    • 223011.jt

      Sie müssen angemeldet sein um 223011.jt herunterzuladen.

      Login
    • 223011.dwg

      Sie müssen angemeldet sein um 223011.dwg herunterzuladen.

      Login
    • 223011m_D.dxf

      Sie müssen angemeldet sein um 223011m_D.dxf herunterzuladen.

      Login

Material del soporte de conductores para tejados: INOX
Margen de apriete: Ø20-25 mm
Modelo del soporte de conductores: DEHNgrip
Material del soporte de conductores: INOX
Inserción del soporte de conductores Rd: 8 mm
Guiado del conductor: suelto
Norma: EN 62561-4

Producto DEHN
Tipo: DLH DG 8 RSF20.25 V2A
art. no.: 223011
o equivalente

Zertifikate



Technische Daten

Material del soporte de conductores para tejados INOX
Margen de apriete Ø20-25 mm
Altura de construcción del soporte de conductores 20 mm
Material del soporte de conductores INOX
Inserción del soporte de conductores Rd 8 mm
Guiado del conductor suelto
Norma EN 62561-4

Artikel 223011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 223041 DLH DG 8 RSF20.25 AL

GTIN 4013364096769, Zolltarifnr. (EU): 85389099, Bruttogewicht: 99.02 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 223011.stp

      Sie müssen angemeldet sein um 223011.stp herunterzuladen.

      Login
    • 223011.igs

      Sie müssen angemeldet sein um 223011.igs herunterzuladen.

      Login
    • 223011.igs

      Sie müssen angemeldet sein um 223011.igs herunterzuladen.

      Login
    • 223011.dwg

      Sie müssen angemeldet sein um 223011.dwg herunterzuladen.

      Login
    • 223011m_D.dxf

      Sie müssen angemeldet sein um 223011m_D.dxf herunterzuladen.

      Login

Material del soporte de conductores para tejados: Al
Margen de apriete: Ø20-25 mm
Modelo del soporte de conductores: DEHNgrip
Material del soporte de conductores: INOX
Inserción del soporte de conductores Rd: 8 mm
Guiado del conductor: suelto
Norma: EN 62561-4

Producto DEHN
Tipo: DLH DG 8 RSF20.25 AL
art. no.: 223041
o equivalente

Zertifikate



Technische Daten

Material del soporte de conductores para tejados Al
Margen de apriete Ø20-25 mm
Altura de construcción del soporte de conductores 20 mm
Material del soporte de conductores INOX
Inserción del soporte de conductores Rd 8 mm
Guiado del conductor suelto
Norma EN 62561-4

Artikel 223041 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223041 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Para tejados con encaje de fijación, con caballete de sujeción (por ej. RIB-ROOF Speed 500 firma Zambelli)

1 Produkt

Art.-Nr. 223070 DLH KB 6.10 KF18.22 AL

GTIN 4013364108738, Zolltarifnr. (EU): 85389099, Bruttogewicht: 105.62 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 223070.stp

      Sie müssen angemeldet sein um 223070.stp herunterzuladen.

      Login
    • 223070.igs

      Sie müssen angemeldet sein um 223070.igs herunterzuladen.

      Login
    • 223070.jt

      Sie müssen angemeldet sein um 223070.jt herunterzuladen.

      Login
    • 223070.dwg

      Sie müssen angemeldet sein um 223070.dwg herunterzuladen.

      Login
    • 223070m_D.dxf

      Sie müssen angemeldet sein um 223070m_D.dxf herunterzuladen.

      Login

Material del soporte de conductores para tejados: Al
Margen de apriete: aprox. 18 / 22 mm
Modelo del soporte de conductores: caballete de sujeción
Material del soporte de conductores: Al
Inserción del soporte de conductores Rd: 6-10 mm
Guiado del conductor: fijo
Norma: EN 62561-1

Producto DEHN
Tipo: DLH KB 6.10 KF18.22 AL
art. no.: 223070
o equivalente

Zertifikate



Technische Daten

Material del soporte de conductores para tejados Al
Margen de apriete aprox. 18 / 22 mm
Material del soporte de conductores Al
Inserción del soporte de conductores Rd 6-10 mm
Guiado del conductor fijo
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Artikel 223070 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223070 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Para tejados con encaje de fijación, con DEHNgrip (p. ej. RIB-ROOF Speed 500, firma Zambelli)

1 Produkt

Art.-Nr. 223071 DLH DG 8 KF18.22 AL

GTIN 4013364108745, Zolltarifnr. (EU): 85389099, Bruttogewicht: 96.80 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 223071.stp

      Sie müssen angemeldet sein um 223071.stp herunterzuladen.

      Login
    • 223071.igs

      Sie müssen angemeldet sein um 223071.igs herunterzuladen.

      Login
    • 223071.jt

      Sie müssen angemeldet sein um 223071.jt herunterzuladen.

      Login
    • 223071.dwg

      Sie müssen angemeldet sein um 223071.dwg herunterzuladen.

      Login
    • 223071m_D.dxf

      Sie müssen angemeldet sein um 223071m_D.dxf herunterzuladen.

      Login
Soporte de conductores para tejados metálicos
con soporte de conductores DEHNgrip Al (encaje de fijación)
Soporte de conductores, para tejados metálicos
para la fijación de instalaciones captadores adicionales
Material del soporte de conductores para tejados: Al
Margen de apriete: aprox. 18 / 22 mm
Modelo del soporte de conductores: DEHNgrip
Material del soporte de conductores: INOX
Inserción del soporte de conductores Rd: 8 mm
Guiado del conductor: suelto
Norma: EN 62561-1

Producto DEHN
Tipo: DLH DG 8 KF18.22 AL
art. no.: 223071
o equivalente



Technische Daten

Material del soporte de conductores para tejados Al
Margen de apriete aprox. 18 / 22 mm
Altura de construcción del soporte de conductores 20 mm
Material del soporte de conductores INOX
Inserción del soporte de conductores Rd 8 mm
Guiado del conductor suelto
Norma EN 62561-1

Artikel 223071 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223071 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Para tejados con encaje vertical, con caballete de sujeción

1 Produkt

Art.-Nr. 365059 FK KB 6.10 KBF0.7 8 W V2A

GTIN 4013364091856, Zolltarifnr. (EU): 85359000, Bruttogewicht: 136.30 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 365059.stp

      Sie müssen angemeldet sein um 365059.stp herunterzuladen.

      Login
    • 365059.igs

      Sie müssen angemeldet sein um 365059.igs herunterzuladen.

      Login
    • 365059.jt

      Sie müssen angemeldet sein um 365059.jt herunterzuladen.

      Login
    • 365059.dwg

      Sie müssen angemeldet sein um 365059.dwg herunterzuladen.

      Login
    • 365059m_D.dxf

      Sie müssen angemeldet sein um 365059m_D.dxf herunterzuladen.

      Login

Material del soporte de conductores para tejados: INOX
Margen de apriete: 0,7-8 mm
Modelo del soporte de conductores: caballete de sujeción
Material del soporte de conductores: INOX
Inserción del soporte de conductores Rd: 6-10 mm
Guiado del conductor: fijo
Norma: EN 62561-1

Producto DEHN
Tipo: FK KB 6.10 KBF0.7 8 W V2A
art. no.: 365059
o equivalente

Zertifikate



Technische Daten

Material del soporte de conductores para tejados INOX
Margen de apriete 0,7-8 mm
Material del soporte de conductores INOX
Inserción del soporte de conductores Rd 6-10 mm
Guiado del conductor fijo
Norma EN 62561-1

Artikel 365059 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 365059 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Para tejados con encaje vertical, con DEHNgrip

1 Produkt

Art.-Nr. 223031 DLH DG 8 SF0.7 8 V2A

GTIN 4013364092815, Zolltarifnr. (EU): 85389099, Bruttogewicht: 119.30 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 223031.stp

      Sie müssen angemeldet sein um 223031.stp herunterzuladen.

      Login
    • 223031.igs

      Sie müssen angemeldet sein um 223031.igs herunterzuladen.

      Login
    • 223031.jt

      Sie müssen angemeldet sein um 223031.jt herunterzuladen.

      Login
    • 223031.dwg

      Sie müssen angemeldet sein um 223031.dwg herunterzuladen.

      Login
    • 223031m_D.dxf

      Sie müssen angemeldet sein um 223031m_D.dxf herunterzuladen.

      Login

Material del soporte de conductores para tejados: INOX
Margen de apriete: 0,7-8 mm
Modelo del soporte de conductores: DEHNgrip
Material del soporte de conductores: INOX
Inserción del soporte de conductores Rd: 8 mm
Guiado del conductor: suelto
Norma: EN 62561-4

Producto DEHN
Tipo: DLH DG 8 SF0.7 8 V2A
art. no.: 223031
o equivalente

Zertifikate



Technische Daten

Material del soporte de conductores para tejados INOX
Margen de apriete 0,7-8 mm
Altura de construcción del soporte de conductores 20 mm
Material del soporte de conductores INOX
Inserción del soporte de conductores Rd 8 mm
Guiado del conductor suelto
Norma EN 62561-4

Artikel 223031 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223031 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Para tejados inclinados, con caballete de sujeción

Para colgar de los tornillos de sujeción del tejado.

1 Produkt

Art.-Nr. 223020 DLH KB 6.10 TD B8.5 V2A

GTIN 4013364092792, Zolltarifnr. (EU): 85389099, Bruttogewicht: 123.30 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 223020.stp

      Sie müssen angemeldet sein um 223020.stp herunterzuladen.

      Login
    • 223020.igs

      Sie müssen angemeldet sein um 223020.igs herunterzuladen.

      Login
    • 223020.jt

      Sie müssen angemeldet sein um 223020.jt herunterzuladen.

      Login
    • 223020.dwg

      Sie müssen angemeldet sein um 223020.dwg herunterzuladen.

      Login
    • 223020m_D.dxf

      Sie müssen angemeldet sein um 223020m_D.dxf herunterzuladen.

      Login

Material del soporte de conductores para tejados: INOX
Modelo del soporte de conductores: caballete de sujeción
Material del soporte de conductores: INOX
Inserción del soporte de conductores Rd: 6-10 mm
Guiado del conductor: fijo

Producto DEHN
Tipo: DLH KB 6.10 TD B8.5 V2A
art. no.: 223020
o equivalente

Zertifikate



Technische Daten

Material del soporte de conductores para tejados INOX
Material del soporte de conductores INOX
Inserción del soporte de conductores Rd 6-10 mm
Guiado del conductor fijo

Artikel 223020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Para tejados inclinados, con DEHNgrip

Para colgar de los tornillos de sujeción del tejado

1 Produkt

Art.-Nr. 223021 DLH DG 8 TD B8.5 V2A

GTIN 4013364092808, Zolltarifnr. (EU): 85389099, Bruttogewicht: 105.30 g, VPE: 50.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 223021.stp

      Sie müssen angemeldet sein um 223021.stp herunterzuladen.

      Login
    • 223021.igs

      Sie müssen angemeldet sein um 223021.igs herunterzuladen.

      Login
    • 223021.jt

      Sie müssen angemeldet sein um 223021.jt herunterzuladen.

      Login
    • 223021.dwg

      Sie müssen angemeldet sein um 223021.dwg herunterzuladen.

      Login
    • 223021m_D.dxf

      Sie müssen angemeldet sein um 223021m_D.dxf herunterzuladen.

      Login

Material del soporte de conductores para tejados: INOX
Modelo del soporte de conductores: DEHNgrip
Material del soporte de conductores: INOX
Inserción del soporte de conductores Rd: 8 mm
Guiado del conductor: suelto
Norma: EN 62561-4

Producto DEHN
Tipo: DLH DG 8 TD B8.5 V2A
art. no.: 223021
o equivalente

Zertifikate



Technische Daten

Material del soporte de conductores para tejados INOX
Altura de construcción del soporte de conductores 20 mm
Material del soporte de conductores INOX
Inserción del soporte de conductores Rd 8 mm
Guiado del conductor suelto
Norma EN 62561-4

Artikel 223021 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 223021 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
