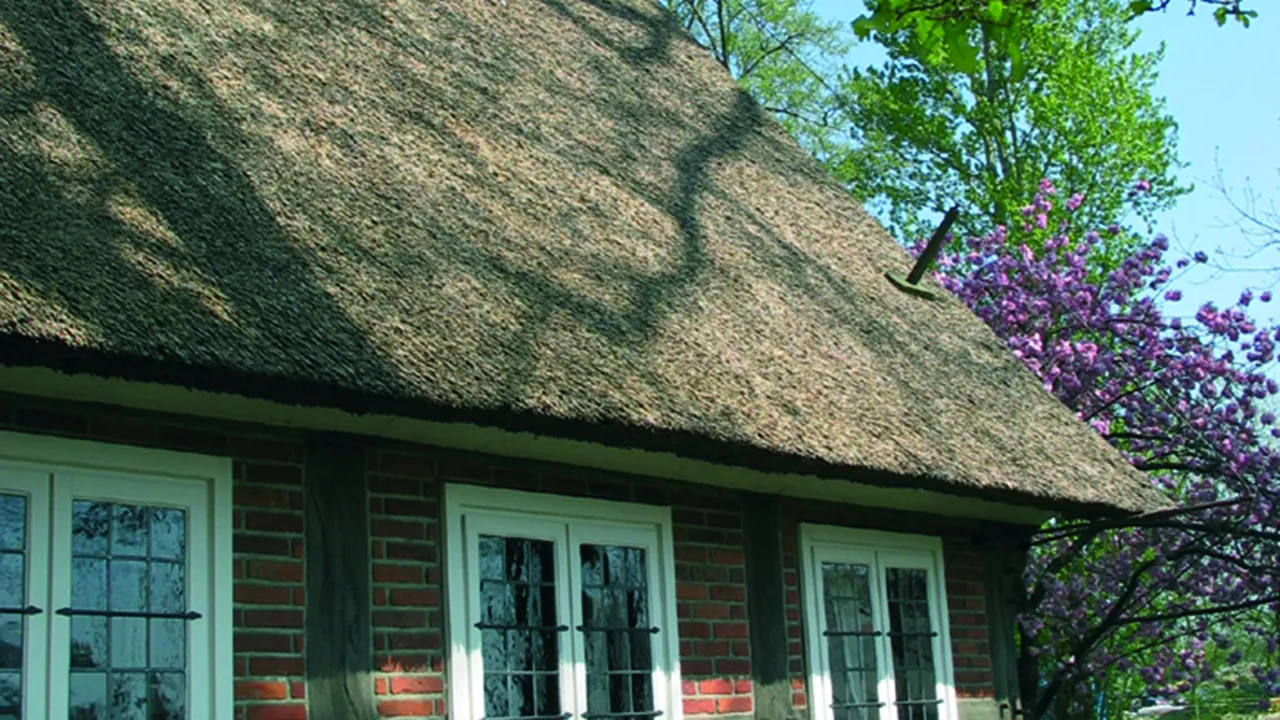

Componentes de construcción con tejado blando

Componentes para la protección contra rayos en tejados blandos por ej. de caña o paja.
Los elementos captadores en tejados de caña o paja deben colocarse con tendidos libres por ej. sobre soportes aislados. Deben respetarse las distancias también en los canalones.
En conductores para caballete se necesitan distancias de tendido hasta aproximadamente 15 m, en electrodos de dispersión hasta aproximadamente 10 m sin soportes suplementarios.
Palos para el tendido deben fijarse fuerte con las construcciones del tejado (traviesas) mediante pernos de paso y arandelas protectoras.

Las protecciones externas contra rayos en los edificios con tejado blando "de cañas" están hechas hoy con protección contra rayos HVI aislada.

Poste de madera

Con tejadillo para la lluvia, adaptado para base de punta captadora (Art Nº 146 309).

1 Produkt

Art.-Nr. 145241 HP 90X90 2400 EHI

GTIN 4013364022584, Zolltarifnr. (EU): 44219999, Bruttogewicht: 52.00 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 145241.stp

      Sie müssen angemeldet sein um 145241.stp herunterzuladen.

      Login
    • 145241.igs

      Sie müssen angemeldet sein um 145241.igs herunterzuladen.

      Login
    • 145241.jt

      Sie müssen angemeldet sein um 145241.jt herunterzuladen.

      Login
    • 145241.dwg

      Sie müssen angemeldet sein um 145241.dwg herunterzuladen.

      Login
    • 145241m_D.dxf

      Sie müssen angemeldet sein um 145241m_D.dxf herunterzuladen.

      Login

Material : madera de roble (impregnada)
Dimensiones: 90 x 90 x 2400 mm

Producto DEHN
Tipo: HP 90X90 2400 EHI
art. no.: 145241
o equivalente



Technische Daten

Material madera de roble (impregnada)
Dimensiones (l x a x h) 90 x 90 x 2400 mm

Artikel 145241 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 145241 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Base de punta captadora

Para fijación a postes de madera (Art Nº 145 241). Con punta captadora (longitud 330 mm, Ø10 mm en INOX).

1 Produkt

Art.-Nr. 146309 SPK 100X100 FSP10 300 7.10 V2A

GTIN 4013364072398, Zolltarifnr. (EU): 85389099, Bruttogewicht: 864.20 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 146309.stp

      Sie müssen angemeldet sein um 146309.stp herunterzuladen.

      Login
    • 146309.igs

      Sie müssen angemeldet sein um 146309.igs herunterzuladen.

      Login
    • 146309.jt

      Sie müssen angemeldet sein um 146309.jt herunterzuladen.

      Login
    • 146309.dwg

      Sie müssen angemeldet sein um 146309.dwg herunterzuladen.

      Login
    • 146309m_D.dxf

      Sie müssen angemeldet sein um 146309m_D.dxf herunterzuladen.

      Login

Material : INOX
Inserción Rd: 7-10 mm

Producto DEHN
Tipo: SPK 100X100 FSP10 300 7.10 V2A
art. no.: 146309
o equivalente

Zertifikate



Technische Daten

Material INOX
Inserción Rd 7-10 mm

Artikel 146309 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 146309 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Apoyo de conductores para tejados

Con soporte de conductores.

1 Produkt

Art.-Nr. 240000 DLS 6.10 134X300X598 EHI

GTIN 4013364022614, Zolltarifnr. (EU): 44219999, Bruttogewicht: 1.50 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 240000.stp

      Sie müssen angemeldet sein um 240000.stp herunterzuladen.

      Login
    • 240000.igs

      Sie müssen angemeldet sein um 240000.igs herunterzuladen.

      Login
    • 240000.jt

      Sie müssen angemeldet sein um 240000.jt herunterzuladen.

      Login
    • 240000.dwg

      Sie müssen angemeldet sein um 240000.dwg herunterzuladen.

      Login
    • 240000m_D.dxf

      Sie müssen angemeldet sein um 240000m_D.dxf herunterzuladen.

      Login

Material : madera de roble (impregnada)
Dimensiones: 134 x 300 x 598 mm
Inserción Rd: 6-10 mm

Producto DEHN
Tipo: DLS 6.10 134X300X598 EHI
art. no.: 240000
o equivalente

Zertifikate



Technische Daten

Material madera de roble (impregnada)
Dimensiones (l x a x h) 134 x 300 x 598 mm
Inserción Rd 6-10 mm

Artikel 240000 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 240000 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Soporte de alero St/tZn / INOX

Para tensar conductores.
Distancia entre pared y conductor variable/ajustable.

4 Produkte

Art.-Nr. 239000 TS 7.10 V1.0 1.15M STTZN

GTIN 4013364022621, Zolltarifnr. (EU): 85389099, Bruttogewicht: 4.70 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 239000.stp

      Sie müssen angemeldet sein um 239000.stp herunterzuladen.

      Login
    • 239000.igs

      Sie müssen angemeldet sein um 239000.igs herunterzuladen.

      Login
    • 239000.jt

      Sie müssen angemeldet sein um 239000.jt herunterzuladen.

      Login
    • 239000.dwg

      Sie müssen angemeldet sein um 239000.dwg herunterzuladen.

      Login
    • 239000m_E.dxf

      Sie müssen angemeldet sein um 239000m_E.dxf herunterzuladen.

      Login

Material : St/tZn
Inserción Rd: 7-10 mm

Producto DEHN
Tipo: TS 7.10 V1.0 1.15M STTZN
art. no.: 239000
o equivalente

Zertifikate



Technische Daten

Material St/tZn
Margen ajustable (l1) 1,05-1,20 m
Inserción Rd 7-10 mm

Artikel 239000 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 239000 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 239001 TS 7.10 V1.25 1.40M STTZN

GTIN 4013364022638, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.17 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 239001.stp

      Sie müssen angemeldet sein um 239001.stp herunterzuladen.

      Login
    • 239001.igs

      Sie müssen angemeldet sein um 239001.igs herunterzuladen.

      Login
    • 239001.jt

      Sie müssen angemeldet sein um 239001.jt herunterzuladen.

      Login
    • 239001.dwg

      Sie müssen angemeldet sein um 239001.dwg herunterzuladen.

      Login
    • 239000m_E.dxf

      Sie müssen angemeldet sein um 239000m_E.dxf herunterzuladen.

      Login

Material : St/tZn
Inserción Rd: 7-10 mm

Producto DEHN
Tipo: TS 7.10 V1.25 1.40M STTZN
art. no.: 239001
o equivalente

Zertifikate



Technische Daten

Material St/tZn
Margen ajustable (l1) 1,40-1,55 m
Inserción Rd 7-10 mm

Artikel 239001 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 239001 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 239009 TS 7.10 V1.25 1.55M V2A

GTIN 4013364072350, Zolltarifnr. (EU): 85389099, Bruttogewicht: 4.04 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 239009.stp

      Sie müssen angemeldet sein um 239009.stp herunterzuladen.

      Login
    • 239009.igs

      Sie müssen angemeldet sein um 239009.igs herunterzuladen.

      Login
    • 239009.jt

      Sie müssen angemeldet sein um 239009.jt herunterzuladen.

      Login
    • 239009.dwg

      Sie müssen angemeldet sein um 239009.dwg herunterzuladen.

      Login
    • 239000m_E.dxf

      Sie müssen angemeldet sein um 239000m_E.dxf herunterzuladen.

      Login

Material : INOX
Inserción Rd: 7-10 mm

Producto DEHN
Tipo: TS 7.10 V1.25 1.55M V2A
art. no.: 239009
o equivalente

Zertifikate



Technische Daten

Material INOX
Margen ajustable (l1) 1,25-1,55 m
Inserción Rd 7-10 mm

Artikel 239009 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 239009 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 239019 TS 7.10 V1.45 1.75M V2A

GTIN 4013364093560, Zolltarifnr. (EU): 85389099, Bruttogewicht: 5.20 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 239019.stp

      Sie müssen angemeldet sein um 239019.stp herunterzuladen.

      Login
    • 239019.igs

      Sie müssen angemeldet sein um 239019.igs herunterzuladen.

      Login
    • 239019.jt

      Sie müssen angemeldet sein um 239019.jt herunterzuladen.

      Login
    • 239019.dwg

      Sie müssen angemeldet sein um 239019.dwg herunterzuladen.

      Login
    • 239000m_E.dxf

      Sie müssen angemeldet sein um 239000m_E.dxf herunterzuladen.

      Login

Material : INOX
Inserción Rd: 7-10 mm

Producto DEHN
Tipo: TS 7.10 V1.45 1.75M V2A
art. no.: 239019
o equivalente

Zertifikate



Technische Daten

Material INOX
Margen ajustable (l1) 1,45-1,75 m
Inserción Rd 7-10 mm

Artikel 239019 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 239019 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tensor de arriostramiento

Para tensar/ajustar el cable a la pared.

1 Produkt

Art.-Nr. 241009 ASK 8 150 40 2XB10.5 V2A

GTIN 4013364072985, Zolltarifnr. (EU): 85389099, Bruttogewicht: 383.21 g, VPE: 20.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 241009.stp

      Sie müssen angemeldet sein um 241009.stp herunterzuladen.

      Login
    • 241009.igs

      Sie müssen angemeldet sein um 241009.igs herunterzuladen.

      Login
    • 241009.jt

      Sie müssen angemeldet sein um 241009.jt herunterzuladen.

      Login
    • 241009.dwg

      Sie müssen angemeldet sein um 241009.dwg herunterzuladen.

      Login
    • 241009m_D.dxf

      Sie müssen angemeldet sein um 241009m_D.dxf herunterzuladen.

      Login

Material : INOX
Dimensiones: 150 x 40 x 6 mm
Inserción Rd: 8 mm

Producto DEHN
Tipo: ASK 8 150 40 2XB10.5 V2A
art. no.: 241009
o equivalente

Zertifikate



Technische Daten

Material INOX
Dimensiones (l x a x p) 150 x 40 x 6 mm
Inserción Rd 8 mm

Artikel 241009 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 241009 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
