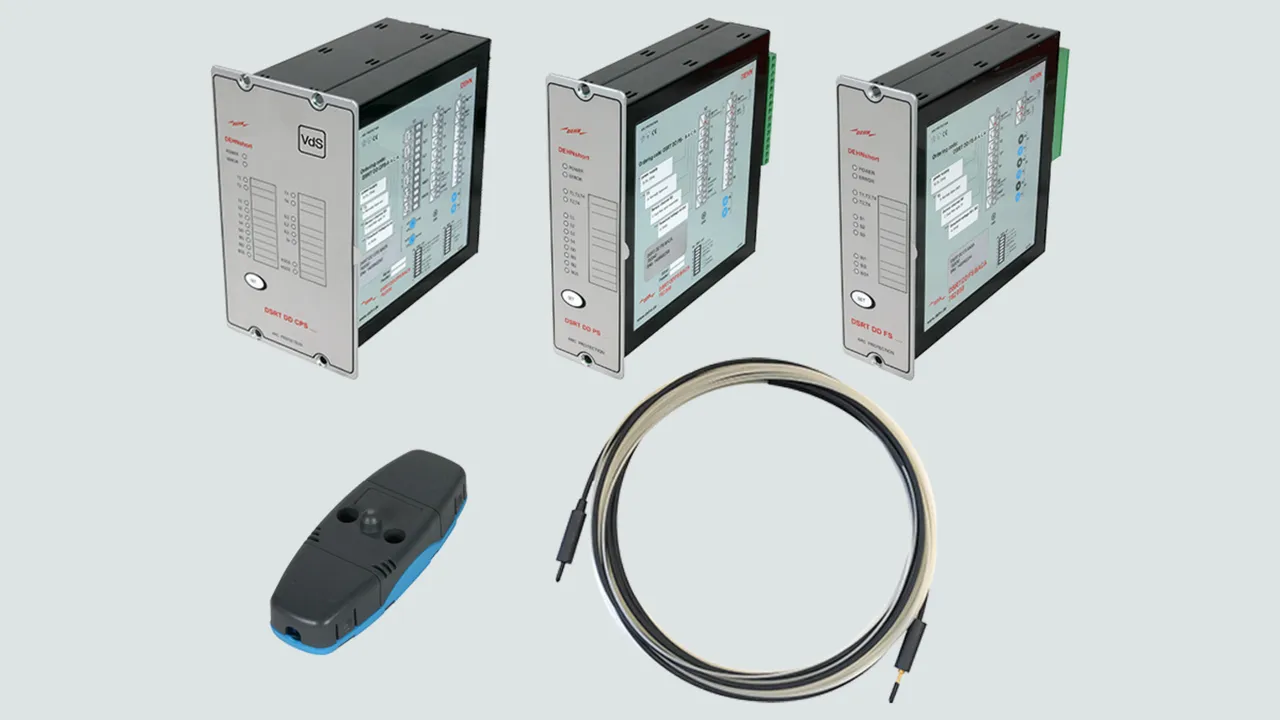

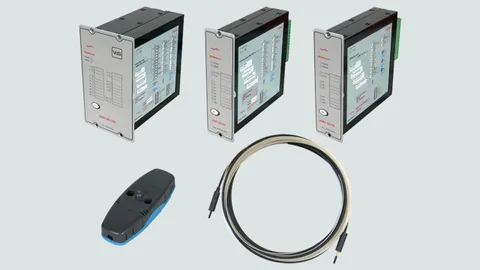

Sistema activo de sistema de detección de arcos eléctricos DEHNshort

  • Protección de personas e instalaciones según DIN EN 61439-2, anexo 1 (IEC TR 61641 ed. 3, 2014)
  • Utilización en instalaciones de baja tensión según DIN EN 61439-2 tras ensayos de integración según DIN VDE 0660-600-2-1, 2021 (IEC TS 63107:2020)
  • Disponibilidad mejorada de las instalaciones
  • Estructura modular del sistema
  • El estado operativo de la instalación se señaliza en la parte frontal

Weiterführende Informationen

Verwandte Themen

Equipo detector (corriente + luz)

2 Produkte

Art.-Nr. 782030 DSRT DD CPS BACA

GTIN 4013364245792, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1.48 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 782030.stp

      Sie müssen angemeldet sein um 782030.stp herunterzuladen.

      Login
    • 782030.igs

      Sie müssen angemeldet sein um 782030.igs herunterzuladen.

      Login
    • 782030.jt

      Sie müssen angemeldet sein um 782030.jt herunterzuladen.

      Login
    • 782030.dwg

      Sie müssen angemeldet sein um 782030.dwg herunterzuladen.

      Login
    • 782030_782031m+p_D.dxf

      Sie müssen angemeldet sein um 782030_782031m+p_D.dxf herunterzuladen.

      Login
    • DEHN.782030.edz

      Sie müssen angemeldet sein um DEHN.782030.edz herunterzuladen.

      Login
    • DEHN.782030.wspak

      Sie müssen angemeldet sein um DEHN.782030.wspak herunterzuladen.

      Login
Equipo detector electrónico de corriente y luz
Equipo detector electrónico para un
sistema de detección de arcos eléctricos, así como
para un sistema de protección contra arcos eléctricos
para la conexión de sensores de luz de tipo puntual
y un conjunto de transformador de corriente
Montaje en la puerta del armario eléctrico
Rutina de autodiagnóstico automática
e indicación de estado mediante un indicador LED
Tensión de alimentación: 18 - 72 V DC
Consumo de potencia: 5 W
Número de canales de sensor de luz: 4
Número de sensores de luz: 12 (4 x 3 salidas de
Salidas de relé: 4 sin potencial
5 A, 250 V AC/DC
Señal de entrada de corriente: 1 / 5 A
Número de conexiones de transformador de corriente:
3 para el conductor de línea, 1 para la corriente de suma

Producto DEHN
Tipo: DSRT DD CPS BACA
art. no.: 782030
o equivalente

Zertifikate



Technische Daten

Artikel 782030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782031 DSRT DD CPS AACA

GTIN 4013364245815, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1.48 kg, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 782030.stp

      Sie müssen angemeldet sein um 782030.stp herunterzuladen.

      Login
    • 782030.igs

      Sie müssen angemeldet sein um 782030.igs herunterzuladen.

      Login
    • 782030.jt

      Sie müssen angemeldet sein um 782030.jt herunterzuladen.

      Login
    • 782030.dwg

      Sie müssen angemeldet sein um 782030.dwg herunterzuladen.

      Login
    • 782030_782031m+p_D.dxf

      Sie müssen angemeldet sein um 782030_782031m+p_D.dxf herunterzuladen.

      Login
    • DEHN.782031.edz

      Sie müssen angemeldet sein um DEHN.782031.edz herunterzuladen.

      Login
    • DEHN.782031.wspak

      Sie müssen angemeldet sein um DEHN.782031.wspak herunterzuladen.

      Login
Equipo detector electrónico de corriente y luz
Equipo detector electrónico para un
sistema de detección de arcos eléctricos, así como
para un sistema de protección contra arcos eléctricos
para la conexión de sensores de luz de tipo puntual
y un conjunto de transformador de corriente
Montaje en la puerta del armario eléctrico
Rutina de autodiagnóstico automática
e indicación de estado mediante un indicador LED.
Tensión de alimentación: 80 - 265 V AC/DC
Consumo de potencia: 5 W
Número de canales de sensor de luz: 4
Número de sensores de luz: 12 (4 x 3 salidas de
Salidas de relé: 4 sin potencial
5 A, 250 V AC/DC
Señal de entrada de corriente: 1 / 5 A
Número de conexiones de transformador de corriente:
3 para el conductor de línea, 1 para la corriente de suma

Producto DEHN
Tipo: DSRT DD CPS AACA
art. no.: 782031
o equivalente

Zertifikate



Technische Daten

Artikel 782031 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782031 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Equipo detector (sensor de visión)

2 Produkte

Art.-Nr. 782040 DSRT DD PS BACA

GTIN 4013364245822, Zolltarifnr. (EU): 85364900, Bruttogewicht: 953.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 782040.stp

      Sie müssen angemeldet sein um 782040.stp herunterzuladen.

      Login
    • 782040.igs

      Sie müssen angemeldet sein um 782040.igs herunterzuladen.

      Login
    • 782040.jt

      Sie müssen angemeldet sein um 782040.jt herunterzuladen.

      Login
    • 782040.dwg

      Sie müssen angemeldet sein um 782040.dwg herunterzuladen.

      Login
    • 782040_782041m+p_D.dxf

      Sie müssen angemeldet sein um 782040_782041m+p_D.dxf herunterzuladen.

      Login
    • DEHN.782040.edz

      Sie müssen angemeldet sein um DEHN.782040.edz herunterzuladen.

      Login
    • DEHN.782040.wspak

      Sie müssen angemeldet sein um DEHN.782040.wspak herunterzuladen.

      Login
Equipo detector electrónico de corriente y luz
Equipo detector electrónico para un
sistema de detección de arcos eléctricos, así como
para un sistema de protección contra arcos eléctricos
para la conexión de 12 sensores de luz puntiformes
Montaje en la puerta del armario eléctrico
Rutina de autodiagnóstico automática
e indicación de estado mediante un indicador LED
Tensión de alimentación: 18 - 72 V DC
Consumo de potencia: 5 W
Número de canales de sensor de luz: 4
Número de sensores de luz: 12 (4 x 3 sensores)
Salidas de relé: 4 sin potencial
5 A, 250 V / AC/DC

Producto DEHN
Tipo: DSRT DD PS BACA
art. no.: 782040
o equivalente

Zertifikate



Technische Daten

Artikel 782040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782041 DSRT DD PS AACA

GTIN 4013364245839, Zolltarifnr. (EU): 85364900, Bruttogewicht: 953.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 782040.stp

      Sie müssen angemeldet sein um 782040.stp herunterzuladen.

      Login
    • 782040.igs

      Sie müssen angemeldet sein um 782040.igs herunterzuladen.

      Login
    • 782040.jt

      Sie müssen angemeldet sein um 782040.jt herunterzuladen.

      Login
    • 782040.dwg

      Sie müssen angemeldet sein um 782040.dwg herunterzuladen.

      Login
    • 782040_782041m+p_D.dxf

      Sie müssen angemeldet sein um 782040_782041m+p_D.dxf herunterzuladen.

      Login
    • DEHN.782041.edz

      Sie müssen angemeldet sein um DEHN.782041.edz herunterzuladen.

      Login
    • DEHN.782041.wspak

      Sie müssen angemeldet sein um DEHN.782041.wspak herunterzuladen.

      Login
Equipo detector electrónico de corriente y luz
Equipo detector electrónico para un
sistema de detección de arcos eléctricos, así como
para un sistema de protección contra arcos eléctricos
para la conexión de 12 sensores de luz puntiformes
Montaje en la puerta del armario eléctrico
Rutina de autodiagnóstico automática
e indicación de estado mediante un indicador LED
Tensión de alimentación: 80 - 265 V AC/DC
Consumo de potencia: 5 W
Número de canales de sensor de luz: 4
Número de sensores de luz: 12 (4 x 3 sensores)
Salidas de relé: 4 sin potencial
5 A, 250 V / AC/DC

Producto DEHN
Tipo: DSRT DD PS AACA
art. no.: 782041
o equivalente

Zertifikate



Technische Daten

Artikel 782041 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782041 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Equipo detector (sensor de fibra óptica)

2 Produkte

Art.-Nr. 782050 DSRT DD FS BAAA

GTIN 4013364245846, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1020.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 782050.stp

      Sie müssen angemeldet sein um 782050.stp herunterzuladen.

      Login
    • 782050.igs

      Sie müssen angemeldet sein um 782050.igs herunterzuladen.

      Login
    • 782050.jt

      Sie müssen angemeldet sein um 782050.jt herunterzuladen.

      Login
    • 782050.dwg

      Sie müssen angemeldet sein um 782050.dwg herunterzuladen.

      Login
    • 782050_782051m+p_D.dxf

      Sie müssen angemeldet sein um 782050_782051m+p_D.dxf herunterzuladen.

      Login
    • DEHN.782050.edz

      Sie müssen angemeldet sein um DEHN.782050.edz herunterzuladen.

      Login
    • DEHN.782050.wspak

      Sie müssen angemeldet sein um DEHN.782050.wspak herunterzuladen.

      Login
Equipo detector electrónico de corriente y luz
Equipo detector electrónico para un
sistema de detección de arcos eléctricos, así como
para un sistema de protección contra arcos eléctricos
para la conexión de 3 sensores de fibra óptica
Montaje en la puerta del armario eléctrico
Rutina de autodiagnóstico automática
e indicación de estado mediante un indicador LED
Tensión de alimentación: 18 - 72 V DC
Consumo de potencia: 5 W
Número de entradas ópticas: 3
Salidas de relé: 4 sin potencial
5 A, 250 V / AC/DC

Producto DEHN
Tipo: DSRT DD FS BAAA
art. no.: 782050
o equivalente

Zertifikate



Technische Daten

Artikel 782050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782051 DSRT DD FS AAAA

GTIN 4013364245853, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1020.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 782050.stp

      Sie müssen angemeldet sein um 782050.stp herunterzuladen.

      Login
    • 782050.igs

      Sie müssen angemeldet sein um 782050.igs herunterzuladen.

      Login
    • 782050.jt

      Sie müssen angemeldet sein um 782050.jt herunterzuladen.

      Login
    • 782050.dwg

      Sie müssen angemeldet sein um 782050.dwg herunterzuladen.

      Login
    • 782050_782051m+p_D.dxf

      Sie müssen angemeldet sein um 782050_782051m+p_D.dxf herunterzuladen.

      Login
    • DEHN.782051.edz

      Sie müssen angemeldet sein um DEHN.782051.edz herunterzuladen.

      Login
    • DEHN.782051.wspak

      Sie müssen angemeldet sein um DEHN.782051.wspak herunterzuladen.

      Login
Equipo detector electrónico de corriente y luz
Equipo detector electrónico para un
sistema de detección de arcos eléctricos, así como
para un sistema de protección contra arcos eléctricos
para la conexión de 3 sensores de fibra óptica
Montaje en la puerta del armario eléctrico
Rutina de autodiagnóstico automática
e indicación de estado mediante un indicador LED
Tensión de alimentación: 80 - 265 V AC/DC
Consumo de potencia: 5 W
Número de entradas ópticas: 3
Salidas de relé: 4 sin potencial
5 A, 250 V / AC/DC

Producto DEHN
Tipo: DSRT DD FS AAAA
art. no.: 782051
o equivalente

Zertifikate



Technische Daten

Artikel 782051 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782051 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Sensor de visión

1 Produkt

Art.-Nr. 782060 DSRT PS

GTIN 4013364245860, Zolltarifnr. (EU): 85364900, Bruttogewicht: 32.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

  • CAD-Daten
    • 782060.stp

      Sie müssen angemeldet sein um 782060.stp herunterzuladen.

      Login
    • 782060.igs

      Sie müssen angemeldet sein um 782060.igs herunterzuladen.

      Login
    • 782060.jt

      Sie müssen angemeldet sein um 782060.jt herunterzuladen.

      Login
    • 782060.dwg

      Sie müssen angemeldet sein um 782060.dwg herunterzuladen.

      Login
    • DEHN.782060.edz

      Sie müssen angemeldet sein um DEHN.782060.edz herunterzuladen.

      Login
    • DEHN.782060.wspak

      Sie müssen angemeldet sein um DEHN.782060.wspak herunterzuladen.

      Login
Sensor de visión
Sensor de luz puntiforme para detectar la
Emisión luminosa del arco eléctrico a partir de 5 kA.

Producto DEHN
Tipo: DSRT PS
art. no.: 782060
o equivalente

Zertifikate



Technische Daten

Artikel 782060 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782060 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Sensor de fibra óptica

5 Produkte

Art.-Nr. 782077 DSRT FS 8 1.5

GTIN 4013364273375, Zolltarifnr. (EU): 85447000, Bruttogewicht: 142.59 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Sensor de fibra óptica 8 m
Sensor de fibra óptica con sensor de luz especial
para detectar la emisión de luz del
arco eléctrico 5 kA.
Longitud total: 8 m

Producto DEHN
Tipo: DSRT FS 8 1.5
art. no.: 782077
o equivalente

Zertifikate



Technische Daten

Artikel 782077 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782077 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782081 DSRT FS 10 1.5

GTIN 4013364273344, Zolltarifnr. (EU): 85447000, Bruttogewicht: 147.27 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Sensor de fibra óptica 10 m
Sensor de fibra óptica con sensor de luz especial
para detectar la emisión de luz del
arco eléctrico 5 kA.
Longitud total: 10 m

Producto DEHN
Tipo: DSRT FS 10 1.5
art. no.: 782081
o equivalente

Zertifikate



Technische Daten

Artikel 782081 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782081 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782085 DSRT FS 12 1.5

GTIN 4013364273443, Zolltarifnr. (EU): 85447000, Bruttogewicht: 150.00 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Sensor de fibra óptica 12 m
Sensor de fibra óptica con sensor de luz especial
para detectar la emisión de luz
del arco eléctrico a partir de 5 kA.
Longitud total: 12 m

Producto DEHN
Tipo: DSRT FS 12 1.5
art. no.: 782085
o equivalente

Zertifikate



Technische Daten

Artikel 782085 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782085 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782091 DSRT FS 15 1.5

GTIN 4013364273474, Zolltarifnr. (EU): 85447000, Bruttogewicht: 156.67 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Sensor de fibra óptica 15 m
Sensor de fibra óptica con sensor de luz especial
para detectar la emisión de luz
del arco eléctrico a partir de 5 kA.
Longitud total: 15 m


Producto DEHN
Tipo: DSRT FS 15 1.5
art. no.: 782091
o equivalente

Zertifikate



Technische Daten

Artikel 782091 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782091 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782092 DSRT FS 17 1.5

GTIN 4013364468092, Zolltarifnr. (EU): 85447000, Bruttogewicht: 170.88 g, VPE: 1.00 unidad(es)

Abbildungen

Weitere Information

Sensor de fibra óptica 17 m
Sensor de fibra óptica con sensor de luz especial
para detectar la emisión de luz
del arco eléctrico a partir de 5 kA.
Longitud total: 17 m

Producto DEHN
Tipo: DSRT FS 17 1.5
art. no.: 782092
o equivalente

Zertifikate



Technische Daten

Artikel 782092 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782092 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
