Art.-Nr. 923402 DASD 45 LP 100 T

GTIN 4013364442269, Zolltarifnr. (EU): 85363030, Bruttogewicht: 3.69 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

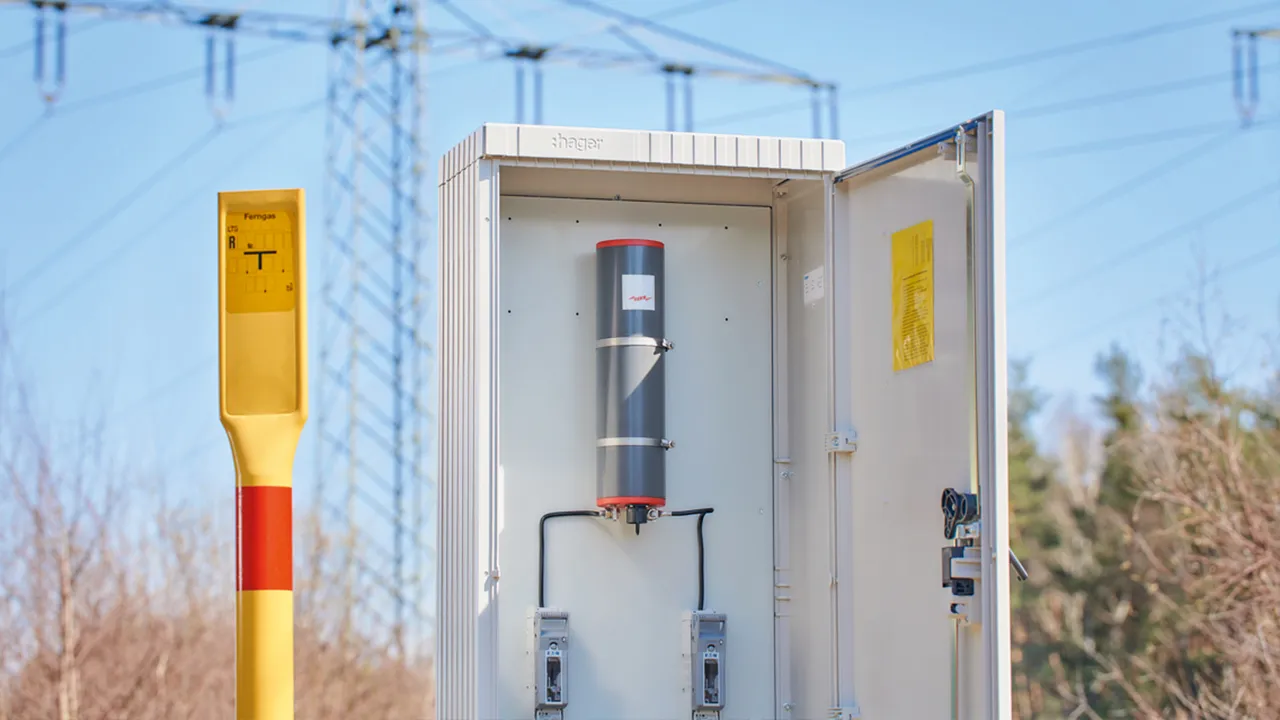

Capacitive decoupling device DASD
Capacitive decoupling device
For protection in case of transient, temporary and long-duration overvoltages
Discharge current transient: (10/350 us): 75 kA
Temporary discharge current (16.7 Hz, 50 Hz, 60 Hz): 3.7 kArms (up to 200 ms)
Long-duration discharge current (16.7 Hz, 50 Hz, 60 Hz): 45 A (permanent)
With integrated test socket
For outdoor use

Brand: DEHN
Type: DASD 45 LP 100 T
Part No.: 923402
or equivalent.

Zertifikate

Technische Daten

Transient discharge current (10/350 µs)	75 kA
Transient discharge current (8/20 µs)	100 kA
Temporary discharge current (16.7 Hz, 50 Hz, 60 Hz)	5.0 kA_rms (up to 40 ms)
Temporary discharge current (16.7 Hz, 50 Hz, 60 Hz)	3.7 kA_rms (up to 200 ms)
Temporary discharge current (16.7 Hz, 50 Hz, 60 Hz)	2.0 kA_rms(up to 600 ms)
Long-duration discharge current (16.7 Hz, 50 Hz, 60 Hz)	45 A_rms
Transient limiting voltage (up to 1 ms)	≤ 1.35 kV
Long-duration limiting voltage (> 600 ms)	≤ 3 V
IECEx approvals	IECEx TUR 22.0029X
Ex marking according to EN 60079-0 and EN 60079-7	Ex ec IIC T4 Gc

Transient discharge current (10/350 µs)	75 kA
Transient discharge current (8/20 µs)	100 kA
Temporary discharge current (16.7 Hz, 50 Hz, 60 Hz)	5.0 kA_rms (up to 40 ms)
Temporary discharge current (16.7 Hz, 50 Hz, 60 Hz)	3.7 kA_rms (up to 200 ms)
Temporary discharge current (16.7 Hz, 50 Hz, 60 Hz)	2.0 kA_rms(up to 600 ms)
Long-duration discharge current (16.7 Hz, 50 Hz, 60 Hz)	45 A_rms
Transient limiting voltage (up to 1 ms)	≤ 1.35 kV
Temporary limiting voltage (a.c._rms) (1 ... 600 ms)	≤ 20 V
Long-duration limiting voltage (> 600 ms)	≤ 3 V
Frequency range (a.c.)	50 / 60 Hz
Max. permissible voltage (d.c.)	- 2 V / + 1 V
Max. leakage current (20 °C) *	< 20 µA
Terminal (pipe / earth electrode)	M10 (stainless steel)
Operating temperature range (T_U )	-45 °C ... +65 °C
Enclosure material	PVC-U
Degree of protection	IP 68
Test socket	four-pole with protective cap
IECEx approvals	IECEx TUR 22.0029X
Ex marking according to EN 60079-0 and EN 60079-7	Ex ec IIC T4 Gc
Extended technical data:	---------------------------------
– Max. fault current	5 kA (600 ms)

Artikel 923402 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923402 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 923406 DASD 45 5 LP 1 T

GTIN 4013364509504, Zolltarifnr. (EU): 85363030, Bruttogewicht: 8.00 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

DC decoupling device DASD
For protection in case of transient, temporary and long-duration overvoltages
Discharge current transient: (10/350 us): 100 kA
Discharge current transient: (8/20 us): 100 kA
Temporary discharge current (16.7 Hz, 50 Hz, 60 Hz): 5.0 kArms (up to 600 ms)
Long-duration discharge current (16.7 Hz, 50 Hz, 60 Hz): 45 A (permanent)
Max. permissible voltage (d.c.) -2 V / +1 V
With integrated test socket

Brand: DEHN
Type: DASD 45 5 LP 1 T
Part No.: 923406
or equivalent.

Zertifikate

Technische Daten

Transient discharge current (10/350 µs)	100 kA
Transient discharge current (8/20 µs)	100 kA
Temporary discharge current (50 Hz, 60 Hz)	5 kA_rms (up to 600 ms)
Long-duration discharge current (50 Hz, 60 Hz)	45 A_rms
Transient limiting voltage (up to 1 ms)	≤ 5.2 kV
* This test is carried out to measure any leakage current via capacitor at a temperature of 20 deg C, with an applied DC voltage of 0.5V, and after a stabilzation period of 1hour.

Transient discharge current (10/350 µs)	100 kA
Transient discharge current (8/20 µs)	100 kA
Temporary discharge current (50 Hz, 60 Hz)	5 kA_rms (up to 600 ms)
Long-duration discharge current (50 Hz, 60 Hz)	45 A_rms
Transient limiting voltage (up to 1 ms)	≤ 5.2 kV
Frequency range (a.c.)	50 / 60 Hz
Max. permissible voltage (d.c.)	- 2 V / + 1 V
Max. leakage current (20 °C) *	< 20 µA
Terminal (pipe / earth electrode)	M10 (stainless steel)
Operating temperature range (T_U )	-40°C to +60°C
Enclosure material	Grilon TSG (PA66/6)
Degree of protection	IP 68
Test socket	four-pole with protective cap
* This test is carried out to measure any leakage current via capacitor at a temperature of 20 deg C, with an applied DC voltage of 0.5V, and after a stabilzation period of 1hour.

Artikel 923406 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923406 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 923408 DASD 45 5 LP 2 T

GTIN 4013364520783, Zolltarifnr. (EU): 85363030, Bruttogewicht: 8.00 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

DC decoupling device DASD
For protection in case of transient, temporary and long-duration overvoltages
Discharge current transient: (10/350 us): 100 kA
Discharge current transient: (8/20 us): 100 kA
Temporary discharge current (16.7 Hz, 50 Hz, 60 Hz): 5.0 kArms (up to 600 ms)
Long-duration discharge current (16.7 Hz, 50 Hz, 60 Hz): 45 A (permanent)
Max. permissible voltage (d.c.) -2 V / +2 V
With integrated test socket

Brand: DEHN
Type: DASD 45 5 LP 2 T
Part No.: 923408
or equivalent.

Zertifikate

Technische Daten

Transient discharge current (10/350 µs)	100 kA
Transient discharge current (8/20 µs)	100 kA
Temporary discharge current (50 Hz, 60 Hz)	5 kA_rms (up to 600 ms)
Long-duration discharge current (50 Hz, 60 Hz)	45 A_rms
Transient limiting voltage (up to 1 ms)	≤ 5.2 kV
* This test is carried out to measure any leakage current via capacitor at a temperature of 20 deg C, with an applied DC voltage of 0.5V, and after a stabilzation period of 1hour.

Transient discharge current (10/350 µs)	100 kA
Transient discharge current (8/20 µs)	100 kA
Temporary discharge current (50 Hz, 60 Hz)	5 kA_rms (up to 600 ms)
Long-duration discharge current (50 Hz, 60 Hz)	45 A_rms
Transient limiting voltage (up to 1 ms)	≤ 5.2 kV
Frequency range (a.c.)	50 / 60 Hz
Max. permissible voltage (d.c.)	-2 V / +2 V
Max. leakage current (20 °C) *	< 20 µA
Terminal (pipe / earth electrode)	M10 (stainless steel)
Operating temperature range (T_U )	-40°C to +60°C
Enclosure material	Grilon TSG (PA66/6)
Degree of protection	IP 68
Test socket	4-pole with protective cap
* This test is carried out to measure any leakage current via capacitor at a temperature of 20 deg C, with an applied DC voltage of 0.5V, and after a stabilzation period of 1hour.

Artikel 923408 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923408 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 923409 DASD 45 5 LP 3 T

GTIN 4013364520790, Zolltarifnr. (EU): 85363030, Bruttogewicht: 8.00 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

DC decoupling device DASD
For protection in case of transient, temporary and long-duration overvoltages
Discharge current transient: (10/350 us): 100 kA
Discharge current transient: (8/20 us): 100 kA
Temporary discharge current (16.7 Hz, 50 Hz, 60 Hz): 5.0 kArms (up to 600 ms)
Long-duration discharge current (16.7 Hz, 50 Hz, 60 Hz): 45 A (permanent)
Max. permissible voltage (d.c.) -3 V / +1 V
With integrated test socket

Brand: DEHN
Type: DASD 45 5 LP 3 T
Part No.: 923409
or equivalent.

Zertifikate

Technische Daten

Transient discharge current (10/350 µs)	100 kA
Transient discharge current (8/20 µs)	100 kA
Temporary discharge current (50 Hz, 60 Hz)	5 kA_rms (up to 600 ms)
Long-duration discharge current (50 Hz, 60 Hz)	45 A_rms
Transient limiting voltage (up to 1 ms)	≤ 5.2 kV
* This test is carried out to measure any leakage current via capacitor at a temperature of 20 deg C, with an applied DC voltage of 0.5V, and after a stabilzation period of 1hour.

Transient discharge current (10/350 µs)	100 kA
Transient discharge current (8/20 µs)	100 kA
Temporary discharge current (50 Hz, 60 Hz)	5 kA_rms (up to 600 ms)
Long-duration discharge current (50 Hz, 60 Hz)	45 A_rms
Transient limiting voltage (up to 1 ms)	≤ 5.2 kV
Frequency range (a.c.)	50 / 60 Hz
Max. permissible voltage (d.c.)	-3 V / +1 V
Max. leakage current (20 °C) *	< 20 µA
Terminal (pipe / earth electrode)	M10 (stainless steel)
Operating temperature range (T_U )	-40°C to +60°C
Enclosure material	Grilon TSG (PA66/6)
Degree of protection	IP 68
Test socket	4-pole with protective cap
* This test is carried out to measure any leakage current via capacitor at a temperature of 20 deg C, with an applied DC voltage of 0.5V, and after a stabilzation period of 1hour.

Artikel 923409 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923409 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 923410 DASD 45 10 2 T

GTIN 4013364520806, Zolltarifnr. (EU): 85363030, Bruttogewicht: 8.00 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

DC decoupling device DASD
For protection in case of transient, temporary and long-duration overvoltages
Discharge current transient: (8/20 us): 100 kA
Temporary discharge current (16.7 Hz, 50 Hz, 60 Hz): 10.0 kArms (up to 600 ms)
Long-duration discharge current (16.7 Hz, 50 Hz, 60 Hz): 45 A (permanent)
Max. permissible voltage (d.c.) -2 V / +2 V
With integrated test socket

Brand: DEHN
Type: DASD 45 10 2 T
Part No.: 923410
or equivalent.

Zertifikate

Technische Daten

Transient discharge current (10/350 µs)	50 kA
Transient discharge current (8/20 µs)	100 kA
Temporary discharge current (50 Hz, 60 Hz)	10 kA_rms (up to 600 ms)
Long-duration discharge current (50 Hz, 60 Hz)	45 A_rms
Transient limiting voltage (up to 1 ms)	≤ 5.2 kV
* This test is carried out to measure any leakage current via capacitor at a temperature of 20 deg C, with an applied DC voltage of 0.5V, and after a stabilzation period of 1hour.

Transient discharge current (10/350 µs)	50 kA
Transient discharge current (8/20 µs)	100 kA
Temporary discharge current (50 Hz, 60 Hz)	10 kA_rms (up to 600 ms)
Long-duration discharge current (50 Hz, 60 Hz)	45 A_rms
Transient limiting voltage (up to 1 ms)	≤ 5.2 kV
Frequency range (a.c.)	50 / 60 Hz
Max. permissible voltage (d.c.)	-2 V / +2 V
Max. leakage current (20 °C) *	< 20 µA
Terminal (pipe / earth electrode)	M10 (Copper)
Operating temperature range (T_U )	-40°C to +60°C
Enclosure material	Grilon TSG (PA66/6)
Degree of protection	IP 68
Test socket	4-pole with protective cap
* This test is carried out to measure any leakage current via capacitor at a temperature of 20 deg C, with an applied DC voltage of 0.5V, and after a stabilzation period of 1hour.

Artikel 923410 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923410 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 923411 DASD 45 10 3 T

GTIN 4013364520776, Zolltarifnr. (EU): 85363030, Bruttogewicht: 5.30 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

DC decoupling device DASD
For protection in case of transient, temporary and long-duration overvoltages
Discharge current transient: (8/20 us): 100 kA
Temporary discharge current (16.7 Hz, 50 Hz, 60 Hz): 10.0 kArms (up to 600 ms)
Long-duration discharge current (16.7 Hz, 50 Hz, 60 Hz): 45 A (permanent)
Max. permissible voltage (d.c.) -3 V / +1 V
With integrated test socket

Brand: DEHN
Type: DASD 45 10 3 T
Part No.: 923411
or equivalent.

Technische Daten

Transient discharge current (10/350 µs)	50 kA
Transient discharge current (8/20 µs)	100 kA
Temporary discharge current (50 Hz, 60 Hz)	10.0 kA_rms (up to 600 ms)
Long-duration discharge current (50 Hz, 60 Hz)	45 A_rms
Transient limiting voltage (up to 1 ms)	≤ 5.2 kV
* This test is carried out to measure any leakage current via capacitor at a temperature of 20 deg C, with an applied DC voltage of 0.5V, and after a stabilzation period of 1hour.

Transient discharge current (10/350 µs)	50 kA
Transient discharge current (8/20 µs)	100 kA
Temporary discharge current (50 Hz, 60 Hz)	10.0 kA_rms (up to 600 ms)
Long-duration discharge current (50 Hz, 60 Hz)	45 A_rms
Transient limiting voltage (up to 1 ms)	≤ 5.2 kV
Frequency range (a.c.)	50 Hz / 60 Hz
Max. permissible voltage (d.c.)	-3 V / +1 V
Max. leakage current (20 °C) *	< 20 µA
Terminal (pipe / earth electrode)	M10 (Copper)
Operating temperature range (T_U )	-40°C to +60°C
Enclosure material	Grilon TSG (PA66/6)
Degree of protection	IP 68
Test socket	4-pole with protective cap
* This test is carried out to measure any leakage current via capacitor at a temperature of 20 deg C, with an applied DC voltage of 0.5V, and after a stabilzation period of 1hour.

Artikel 923411 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 923411 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ergebnisse für Produkte (0)

Ergebnisse für Inhalt (0)

Decoupling device DASD 45

DASD 45 LP 100 T

Art.-Nr. 923402 DASD 45 LP 100 T

Artikel 923402 wurde zum Merkzettel hinzugefügt.

Artikel 923402 wurde zum Warenkorb hinzugefügt.

DASD 45 5 LP 1 T

Art.-Nr. 923406 DASD 45 5 LP 1 T

Artikel 923406 wurde zum Merkzettel hinzugefügt.

Artikel 923406 wurde zum Warenkorb hinzugefügt.

DASD 45 5 LP 2 T

Art.-Nr. 923408 DASD 45 5 LP 2 T

Artikel 923408 wurde zum Merkzettel hinzugefügt.

Artikel 923408 wurde zum Warenkorb hinzugefügt.

DASD 45 5 LP 3 T

Art.-Nr. 923409 DASD 45 5 LP 3 T

Artikel 923409 wurde zum Merkzettel hinzugefügt.

Artikel 923409 wurde zum Warenkorb hinzugefügt.

DASD 45 10 2 T

Art.-Nr. 923410 DASD 45 10 2 T

Artikel 923410 wurde zum Merkzettel hinzugefügt.

Artikel 923410 wurde zum Warenkorb hinzugefügt.

DASD 45 10 3 T

Art.-Nr. 923411 DASD 45 10 3 T

Artikel 923411 wurde zum Merkzettel hinzugefügt.

Artikel 923411 wurde zum Warenkorb hinzugefügt.

Decoupling device DASD 45

DASD 45 LP 100 T

Art.-Nr. 923402 DASD 45 LP 100 T

Sie müssen angemeldet sein um 923402m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.923402.edz herunterzuladen.

Artikel 923402 wurde zum Merkzettel hinzugefügt.

Artikel 923402 wurde zum Warenkorb hinzugefügt.

DASD 45 5 LP 1 T

Art.-Nr. 923406 DASD 45 5 LP 1 T

Sie müssen angemeldet sein um DASD_45_XX_XX_XT_m_E.dxf herunterzuladen.

Artikel 923406 wurde zum Merkzettel hinzugefügt.

Artikel 923406 wurde zum Warenkorb hinzugefügt.

DASD 45 5 LP 2 T

Art.-Nr. 923408 DASD 45 5 LP 2 T

Sie müssen angemeldet sein um DASD_45_XX_XX_XT_m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.923402.edz herunterzuladen.

Artikel 923408 wurde zum Merkzettel hinzugefügt.

Artikel 923408 wurde zum Warenkorb hinzugefügt.

DASD 45 5 LP 3 T

Art.-Nr. 923409 DASD 45 5 LP 3 T

Sie müssen angemeldet sein um DASD_45_XX_XX_XT_m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.923402.edz herunterzuladen.

Artikel 923409 wurde zum Merkzettel hinzugefügt.

Artikel 923409 wurde zum Warenkorb hinzugefügt.

DASD 45 10 2 T

Art.-Nr. 923410 DASD 45 10 2 T

Sie müssen angemeldet sein um DASD_45_XX_XX_XT_m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.923402.edz herunterzuladen.

Artikel 923410 wurde zum Merkzettel hinzugefügt.

Artikel 923410 wurde zum Warenkorb hinzugefügt.

DASD 45 10 3 T

Art.-Nr. 923411 DASD 45 10 3 T

Sie müssen angemeldet sein um DASD_45_XX_XX_XT_m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.923402.edz herunterzuladen.

Artikel 923411 wurde zum Merkzettel hinzugefügt.

Artikel 923411 wurde zum Warenkorb hinzugefügt.
